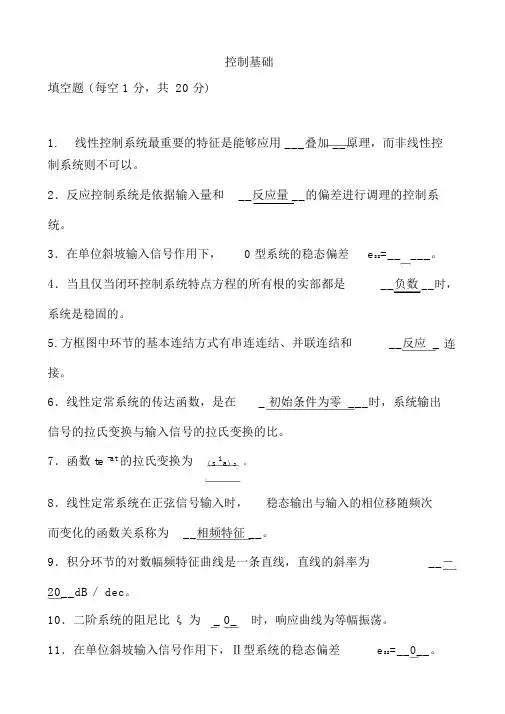

机械工程控制基础考试题完整版(1)
机械工程控制基础考试题完整版(1)
控制基础填空题 ( 每空 1 分，共 20 分)1.线性控制系统最重要的特征是能够应用 ___叠加 __原理，而非线性控制系统则不可以。
2．反应控制系统是依据输入量和__反应量 __的偏差进行调理的控制系统。
3．在单位斜坡输入信号作用下，0 型系统的稳态偏差e ss=_____。
4．当且仅当闭环控制系统特点方程的所有根的实部都是__负数__时，系统是稳固的。
5. 方框图中环节的基本连结方式有串连连结、并联连结和__反应_连接。
6．线性定常系统的传达函数，是在_ 初始条件为零 ___时，系统输出信号的拉氏变换与输入信号的拉氏变换的比。
7．函数 te -at的拉氏变换为( s 1a)2。
8．线性定常系统在正弦信号输入时，稳态输出与输入的相位移随频次而变化的函数关系称为__相频特征 __。
9．积分环节的对数幅频特征曲线是一条直线，直线的斜率为__－20__dB／ dec。
10．二阶系统的阻尼比ξ为_ 0_时，响应曲线为等幅振荡。
11．在单位斜坡输入信号作用下，Ⅱ型系统的稳态偏差e ss=__0__。
12．0 型系统对数幅频特征低频段渐近线的斜率为___0___dB/dec ，高度为 20lgKp 。
13．单位斜坡函数 t 的拉氏变换为1。
s214.依据系统输入量变化的规律，控制系统可分为 __恒值 __控制系统、___随动 ___ 控制系统和程序控制系统。
15.关于一个自动控制系统的性能要求能够归纳为三个方面：稳固性、__迅速性 __和正确性。
16.系统的传达函数完整由系统的构造和参数决定，与__输入量、扰动量 __的形式没关。
17.决定二阶系统动向性能的两个重要参数是阻尼系数ξ和_无阻尼自然振荡频次w n。
18.设系统的频次特征Ｇ(jω)=R(ω)+jI(ω),则幅频特征|G(jω )|=R2( w)I 2(w) 。
19.剖析稳态偏差时，将系统分为 0 型系统、 I 型系统、 II 型系统，这是按开环传达函数的 __积分 __环节数来分类的。
机械工程控制基础考试题及答案
填空题每空1分,共20分1. 线性控制系统最重要的特性是可以应用___叠加__原理,而非线性控制系统则不能;2．反馈控制系统是根据输入量和__反馈量__的偏差进行调节的控制系统;3．在单位斜坡输入信号作用下,0型系统的稳态误差e ss =∞___; 4．当且仅当闭环控制系统特征方程的所有根的实部都是__负数__时,系统是稳定的;5.方框图中环节的基本连接方式有串联连接、并联连接和__反馈 _连接;6．线性定常系统的传递函数,是在_ 初始条件为零___时,系统输出信号的拉氏变换与输入信号的拉氏变换的比; 7．函数te -at的拉氏变换为2)(1a s +;8．线性定常系统在正弦信号输入时,稳态输出与输入的相位移随频率而变化的函数关系称为__相频特性__;9．积分环节的对数幅频特性曲线是一条直线,直线的斜率为__－20__dB ／dec;10．二阶系统的阻尼比ξ为 _ 0_ 时,响应曲线为等幅振荡; 11．在单位斜坡输入信号作用下,Ⅱ型系统的稳态误差e ss =__0__; 12．0型系统对数幅频特性低频段渐近线的斜率为___0___dB/dec,高度为20lgKp;13．单位斜坡函数t 的拉氏变换为21s ;14. 根据系统输入量变化的规律,控制系统可分为__恒值__控制系统、___随动___ 控制系统和程序控制系统;15. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、__快速性__和准确性;16. 系统的传递函数完全由系统的结构和参数决定,与__输入量、扰动量__的形式无关;17. 决定二阶系统动态性能的两个重要参数是阻尼系数ξ和_无阻尼自然振荡频率w n ;18. 设系统的频率特性Ｇj ω=R ω+jI ω,则幅频特性|Gj ω|=)()(22w I w R +;19. 分析稳态误差时,将系统分为0型系统、I 型系统、II 型系统…,这是按开环传递函数的__积分__环节数来分类的; 20. 线性系统稳定的充分必要条件是它的特征方程式的所有根均在复平面的___左___部分;21．ω从0变化到+∞时,惯性环节的频率特性极坐标图在____第四____象限,形状为___半___圆;22. 用频域法分析控制系统时,最常用的典型输入信号是_正弦函数_;23．二阶衰减振荡系统的阻尼比ξ的范围为10<<ξ; 24．Gs=1+Ts K的环节称为___惯性__环节;25．系统输出量的实际值与_输出量的希望值__之间的偏差称为误差;26．线性控制系统其输出量与输入量间的关系可以用___线性微分__方程来描述;27． 稳定性 、 快速性 和准确性是对自动控制系统性能的基本要求;28．二阶系统的典型传递函数是2222nn nw s w s w ++ξ;29．设系统的频率特性为)(jI )j (R )j (G ω+ω=ω,则)(R ω称为 实频特性 ;30. 根据控制系统元件的特性,控制系统可分为__线性__ 控制系统、 非线性_控制系统;31. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速性和_准确性__;32.二阶振荡环节的谐振频率ωr 与阻尼系数ξ的关系为ωr =ωn122-ξ;33.根据自动控制系统是否设有反馈环节来分类,控制系统可分为__开环_控制系统、_闭环__控制系统;34.用频率法研究控制系统时,采用的图示法分为极坐标图示法和__对数坐标_图示法;35.二阶系统的阻尼系数ξ=时,为最佳阻尼系数;这时系统的平稳性与快速性都较理想;1. 传递函数的定义是对于线性定常系统,在初始条件为零的条件下,系统输出量的拉氏变换与输入量的拉氏变换之比;2. 瞬态响应是系统受到外加作用激励后,从初始状态到最终或稳定状态的响应过程;3. 判别系统稳定性的出发点是系统特征方程的根必须为负实根或负实部的复数根,即系统的特征根必须全部在复平面的左半平面是系统稳定的充要条件;4. I 型系统G s Ks s ()()=+2在单位阶跃输入下,稳态误差为 0 ,在单位加速度输入下,稳态误差为 ∞ ;5. 频率响应是系统对正弦输入稳态响应,频率特性包括幅频和相频两种特性;6. 如果系统受扰动后偏离了原工作状态,扰动消失后,系统能自动恢复到原来的工作状态,这样的系统是渐进稳定的系统;7. 传递函数的组成与输入、输出信号无关,仅仅决定于系统本身的结构和参数,并且只适于零初始条件下的线性定常系统;8. 系统的稳态误差与输入信号的形式及系统的结构和参数或系统的开环传递函数有关;9. 如果在系统中只有离散信号而没有连续信号,则称此系统为离散数字控制系统,其输入、输出关系常用差分方程来描述; 10. 反馈控制系统开环对数幅频特性三频段的划分是以ωc 截止频率附近的区段为中频段,该段着重反映系统阶跃响应的稳定性和快速性；而低频段主要表明系统的稳态性能;11. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速 性和精确或准确性; 单项选择题：1.当系统的输入和输出已知时,求系统结构与参数的问题,称为 A.最优控制 B.系统辩识 C.系统校正 D.自适应控制2.反馈控制系统是指系统中有A.反馈回路B.惯性环节C.积分环节 调节器3. =1s a+,a 为常数;A. Le －atB. Le atC. Le－t －aD. Le－t+at 2e 2t= A. 123()s - B. 1a s a ()+C.223()s + D. 23s5.若Fs=421s +,则Lim f t t →0()= A. 4 B. 2 C. 0 D. ∞ 6.已知ft=e at,a 为实数,则L f t dt t()0⎰=A. as a- B. 1a s a ()+ C.1s s a ()- D. 1a s a ()-t=3202t t ≥<⎧⎨⎩,则Lft=A. 3sB. 12s e s -C. 32s e s -D. 32se s 8.某系统的微分方程为52000 () ()()()x t x t x t x t i +⋅=,它是A.线性系统B.线性定常系统C.非线性系统D.非线性时变系统 9.某环节的传递函数为Gs=e－2s,它是A.比例环节B.延时环节C.惯性环节D.微分环节 10.图示系统的传递函数为A. 11RCs + B. RCs RCs +1C. RCs+1D. RCs RCs+1 11.二阶系统的传递函数为Gs=341002s s ++,其无阻尼固有频率ωn 是A. 10B. 5C.D. 25 12.一阶系统K Ts 1+的单位脉冲响应曲线在t=0处的斜率为 A. K T B. KT C. -K T2D. K T 213.某系统的传递函数Gs=KT s +1,则其单位阶跃响应函数为A. 1T e Kt T -/B. K Te t T -/ C. K1－e －t/TD. 1－e－Kt/T14.图示系统称为 型系统;A. 0B. ⅠC. ⅡD. Ⅲ15.延时环节Gs=e－τs的相频特性∠Gjω等于A. τωB. –τωC.９０°D.１８０°16.对数幅频特性的渐近线如图所示,它对应的传递函数Gs为A. 1+TsB. 11+TsD. 1+Ts2C. 1Ts17.图示对应的环节为A. TsB. 11+TsC. 1+TsD. 1Ts18.设系统的特征方程为Ds=s3+14s2+40s+40τ=0,则此系统稳定的τ值范围为A. τ>0B. 0<τ<14C. τ>14D. τ<019.典型二阶振荡环节的峰值时间与 有关;A.增益B.误差带C.增益和阻尼比D.阻尼比和无阻尼固有频率20.若系统的Bode 图在ω=5处出现转折如图所示,这说明系统中有环节; A. 5s+1 B. 5s+12C. +1D.10212(.)s +21.某系统的传递函数为Gs=()()()()s s s s +-+-72413,其零、极点是 A.零点s=－,s=3;极点s=－7,s=2 B.零点s=7,s=－2;极点s=,s=3C.零点s=－7,s=2;极点s=－1,s=3D.零点s=－7,s=2;极点s=－,s=3 22.一系统的开环传递函数为32235()()()s s s s +++,则系统的开环增益和型次依次为A. 0.4,ⅠB. ,ⅡC. 3,ⅠD. 3,Ⅱ23.已知系统的传递函数Gs=K Te sts 1+-,其幅频特性｜Gj ω｜应为A. K T e 1+-ωτB. KT e 1+-ωτωC.K T e 2221+-ωτω D.K T 122+ω24.二阶系统的阻尼比ζ,等于A.系统的粘性阻尼系数B.临界阻尼系数与系统粘性阻尼系数之比C.系统粘性阻尼系数与临界阻尼系数之比D.系统粘性阻尼系数的倒数25.设ωc 为幅值穿越交界频率,φωc 为开环频率特性幅值为1时的相位角,则相位裕度为A. 180°－φωcB. φωcC. 180°+φωcD. 90°+φωc 26.单位反馈控制系统的开环传递函数为Gs=45s s ()+,则系统在rt=2t 输入作用下,其稳态误差为A. 104B. 54C. 45D. 0 27.二阶系统的传递函数为Gs=1222s s n n++ζωω,在0＜ζ＜22时,其无阻尼固有频率ωn 与谐振频率ωr 的关系为A. ωn <ωrB. ωn =ωrC. ωn >ωrD. 两者无关28.串联相位滞后校正通常用于A.提高系统的快速性B.提高系统的稳态精度C.减少系统的阻尼D.减少系统的固有频率29.下列串联校正装置的传递函数中,能在频率ωc =4处提供最大相位超前角的是A. 411s s ++B. s s ++141C. 01106251..s s ++ D. 06251011..s s ++30.从某系统的Bode 图上,已知其剪切频率ωc ≈40,则下列串联校正装置的传递函数中能在基本保持原系统稳定性及频带宽的前提下,通过适当调整增益使稳态误差减至最小的是A. 000410041..s s ++B. 04141.s s ++C. 41101s s ++ D. 41041s s ++. 单项选择题每小题1分,共30分二、填空题每小题2分,共10分1.系统的稳态误差与系统开环传递函数的增益、_______和_______有关;2.一个单位反馈系统的前向传递函数为K s s s3254++,则该闭环系统的特征方程为_______开环增益为_______;3.二阶系统在阶跃信号作用下,其调整时间t s 与阻尼比、_______和_______有关;4.极坐标图Nyquist 图与对数坐标图Bode 图之间对应关系为：极坐标图上的单位圆对应于Bode 图上的_______；极坐标图上的负实轴对应于Bode 图上的_______;5.系统传递函数只与_______有关,与______无关; 填空题每小题2分,共10分1.型次 输入信号+5s 2+4s+K=0,K 43.误差带 无阻尼固有频率分贝线 －180°线5.本身参数和结构 输入1． 线性系统和非线性系统的根本区别在于CA ．线性系统有外加输入,非线性系统无外加输入;B ．线性系统无外加输入,非线性系统有外加输入;C ．线性系统满足迭加原理,非线性系统不满足迭加原理;D ．线性系统不满足迭加原理,非线性系统满足迭加原理;2．令线性定常系统传递函数的分母多项式为零,则可得到系统的 BA ．代数方程B ．特征方程C ．差分方程D ．状态方程3． 时域分析法研究自动控制系统时最常用的典型输入信号是DA ．脉冲函数B ．斜坡函数C ．抛物线函数D ．阶跃函数 4．设控制系统的开环传递函数为Gs=)2s )(1s (s 10++,该系统为BA ．0型系统B ．I 型系统C ．II 型系统D ．III 型系统5．二阶振荡环节的相频特性)(ωθ,当∞→ω时,其相位移)(∞θ为 BA ．-270°B ．-180°C ．-90°D ．0°6. 根据输入量变化的规律分类,控制系统可分为 AA.恒值控制系统、随动控制系统和程序控制系统B.反馈控制系统、前馈控制系统前馈—反馈复合控制系统C.最优控制系统和模糊控制系统D.连续控制系统和离散控制系统7．采用负反馈连接时,如前向通道的传递函数为Gs,反馈通道的传递函数为Hs,则其等效传递函数为 CA ．)s (G 1)s (G + B ．)s (H )s (G 11+C ．)s (H )s (G 1)s (G +D ．)s (H )s (G 1)s (G -8． 一阶系统Gs=1+Ts K 的时间常数T 越大,则系统的输出响应达到稳态值的时间AA ．越长B ．越短C ．不变D ．不定9．拉氏变换将时间函数变换成DA ．正弦函数B ．单位阶跃函数C ．单位脉冲函数D ．复变函数10．线性定常系统的传递函数,是在零初始条件下DA ．系统输出信号与输入信号之比B ．系统输入信号与输出信号之比C ．系统输入信号的拉氏变换与输出信号的拉氏变换之比D ．系统输出信号的拉氏变换与输入信号的拉氏变换之比 11．若某系统的传递函数为Gs=1Ts K+,则其频率特性的实部R ω是A A ．22T 1Kω+ B ．-22T1Kω+C ．T1K ω+D ．-T1K ω+12. 微分环节的频率特性相位移θω= AA. 90°B. -90°C. 0°D. -180°13. 积分环节的频率特性相位移θω= BA. 90°B. -90°C. 0°D. -180°14.传递函数反映了系统的动态性能,它与下列哪项因素有关 CA.输入信号B.初始条件C.系统的结构参数D.输入信号和初始条件15. 系统特征方程式的所有根均在根平面的左半部分是系统稳定的 CA.充分条件B.必要条件C.充分必要条件D.以上都不是16. 有一线性系统,其输入分别为u 1t 和u 2t 时,输出分别为y 1t 和y 2t;当输入为a 1u 1t+a 2u 2t 时a 1,a 2为常数,输出应为 BA. a 1y 1t+y 2tB. a 1y 1t+a 2y 2tC. a 1y 1t-a 2y 2tD. y 1t+a 2y 2t17. I 型系统开环对数幅频渐近特性的低频段斜率为 BA. -40dB/decB. -20dB/decC. 0dB/decD. +20dB/dec 18. 设系统的传递函数为Gs=255252++s s ,则系统的阻尼比为CA.25B. 5C. 21D. 119．正弦函数sintω的拉氏变换是BA.ω+s 1B.22s ω+ωC.22s s ω+ D.22s 1ω+20．二阶系统当0<ζ<1时,如果增加ζ,则输出响应的最大超调量%σ将 BA.增加B.减小C.不变D.不定 21．主导极点的特点是DA.距离实轴很远B.距离实轴很近C.距离虚轴很远D.距离虚轴很近 22．余弦函数costω的拉氏变换是CA.ω+s 1B.22s ω+ωC.22s s ω+ D.22s 1ω+23．设积分环节的传递函数为Gs=s1,则其频率特性幅值M ω=CA.ωKB.2K ω C.ω1 D.21ω24. 比例环节的频率特性相位移θω= C° ° ° °25. 奈奎斯特稳定性判据是利用系统的 C 来判据闭环系统稳定性的一个判别准则;A.开环幅值频率特性B.开环相角频率特性C.开环幅相频率特性D.闭环幅相频率特性 26. 系统的传递函数CA.与输入信号有关B.与输出信号有关C.完全由系统的结构和参数决定D.既由系统的结构和参数决定,也与输入信号有关 27. 一阶系统的阶跃响应,DA.当时间常数T 较大时有振荡B.当时间常数T 较小时有振荡C.有振荡D.无振荡28. 二阶振荡环节的对数频率特性相位移θω在 D 之间;°和90° °和－90° °和180° °和－180° 29. 某二阶系统阻尼比为,则系统阶跃响应为 CA. 发散振荡B. 单调衰减C. 衰减振荡D. 等幅振荡 二．设有一个系统如图1所示,k 1=1000N/m, k 2=2000N/m, D=10N/m/s,当系统受到输入信号t t x i sin 5)(= 的作用时,试求系统的稳态输出)(t x o ;15分 解：()()()1015.001.021211+=++=s sk k Ds k k Ds k s X s X i o 然后通过频率特性求出 ()() 14.89sin 025.0+=t t x o三．一个未知传递函数的被控系统,构成单位反馈闭环;经过测试,得知闭环系统的单位阶跃响应如图2所示;10分问：1 系统的开环低频增益K 是多少 5分2 如果用主导极点的概念用低阶系统近似该系统,试写出其近似闭环传递函数；5分 解：100718K K =+,07K =2 ()()8025.07+=s s X s X i o四．已知开环最小相位系统的对数幅频特性如图3所示;10分 1. 写出开环传递函数Gs 的表达式；5分 2. 概略绘制系统的Nyquist 图;5分 1．)100s )(01.0s (s 100)1100s )(101.0s (s K)s (G ++=++=2．五．已知系统结构如图4所示, 试求：15分 1. 绘制系统的信号流图;5分 2. 求传递函数)()(s X s X i o 及)()(s N s X o ;10分六．系统如图5所示,)(1)(t t r =为单位阶跃函数,试求：10分 1. 系统的阻尼比ξ和无阻尼自然频率ωn ;5分2. 动态性能指标：超调量M p 和调节时间%)5(=∆s t ;5分1．)2s (s )2S (S 4n 2nξω+ω=+ 2．%5.16%100eM 21p =⨯=ξ-ξπ-七．如图6所示系统,试确定使系统稳定且在单位斜坡输入下e ss ≤225.时,K的数值;10分由劳斯判据：第一列系数大于零,则系统稳定得54K 0<< 又有：K9e ss =≤可得：K ≥4 ∴ 4≤K ＜54八．已知单位反馈系统的闭环传递函数32)(+=Φs s ,试求系统的相位裕量γ;10分解：系统的开环传递函数为1s 2)s (W 1)s (W )s (G +=-=112|)j (G |2cc =+ω=ω,解得3c =ω三、设系统的闭环传递函数为Gcs=ωξωωnn ns s 2222++,试求最大超调量σ％=%、峰值时间tp=秒时的闭环传递函数的参数ξ和ωn 的值;解：∵%100%21⨯=--ξξπσe=%∴ξ= ∵t p =πωξn 12-＝∴ωn =πξt p 13140210622-=-=...s四、设一系统的闭环传递函数为G c s=ωξωωnn nss 2222++,试求最大超调量σ％=5%、调整时间t s =2秒△=时的闭环传递函数的参数ξ和ωn的值;解：∵%100%21⨯=--ξξπσe =5%∴ξ= ∵t s =ξωn 3＝2∴ωn = rad/s五、设单位负反馈系统的开环传递函数为 )6(25)(+=s s s G k 求1系统的阻尼比ζ和无阻尼自然频率ωn ；2系统的峰值时间t p 、超调量σ％、 调整时间t S △=；解：系统闭环传递函数2562525)6(25)6(251)6(25)(2++=++=+++=s s s s s s s s s G B 与标准形式对比,可知 62=n w ξ ,252=n w故 5=n w , 6.0=ξ 又 46.015122=-⨯=-=ξnd w w六、某系统如下图所示,试求其无阻尼自然频率ωn ,阻尼比ζ,超调量σ％,峰值时间p t ,调整时间s t △=;解： 对于上图所示系统,首先应求出其传递函数,化成标准形式,然后可用公式求出各项特征量及瞬态响应指标;与标准形式对比,可知 08.02=n w ξ ,04.02=n w 七、已知单位负反馈系统的开环传递函数如下： 求：1 试确定系统的型次v 和开环增益K ； 2试求输入为t t r 31)(+=时,系统的稳态误差; 解：1将传递函数化成标准形式 可见,v ＝1,这是一个I 型系统 开环增益K ＝50；2讨论输入信号,t t r 31)(+=,即A ＝1,B ＝3 根据表3—4,误差06.006.00503111=+=+∞+=++=V p ss K B K A e 八、 已知单位负反馈系统的开环传递函数如下： 求：1 试确定系统的型次v 和开环增益K ； 2试求输入为2425)(t t t r ++=时,系统的稳态误差; 解：1将传递函数化成标准形式可见,v ＝2,这是一个II 型系统 开环增益K ＝100； 2讨论输入信号,2425)(t t t r ++=,即A ＝5,B ＝2, C=4根据表3—4,误差04.004.00010042151=++=+∞+∞+=+++=a V p ssK C K B K A e 九、 已知单位负反馈系统的开环传递函数如下： 求：1 试确定系统的型次v 和开环增益K ； 2试求输入为2252)(t t t r ++=时,系统的稳态误差; 解：1该传递函数已经为标准形式 可见,v ＝0,这是一个0型系统 开环增益K ＝20；2讨论输入信号,2252)(t t t r ++=,即A ＝2,B ＝5,C=2 根据表3—4,误差∞=∞+∞+=+++=+++=212020520121Ka C K B K A e V p ss十、设系统特征方程为s 4+2s 3+3s 2+4s+5=0试用劳斯-赫尔维茨稳定判据判别该系统的稳定性;解：用劳斯-赫尔维茨稳定判据判别,a 4=1,a 3=2,a 2=3,a 1=4,a 0=5均大于零,且有所以,此系统是不稳定的; 十一、设系统特征方程为试用劳斯-赫尔维茨稳定判据判别该系统的稳定性;解：用劳斯-赫尔维茨稳定判据判别,a 4=1,a 3=6,a 2=12,a 1=10,a 0=3均大于零,且有 所以,此系统是稳定的; 十二、设系统特征方程为试用劳斯-赫尔维茨稳定判据判别该系统的稳定性;解：用劳斯-赫尔维茨稳定判据判别,a 4=1,a 3=5,a 2=2,a 1=4,a 0=3均大于零, 且有所以,此系统是不稳定的; 十三、设系统特征方程为试用劳斯-赫尔维茨稳定判据判别该系统的稳定性;解：1用劳斯-赫尔维茨稳定判据判别,a 3=2,a 2=4,a 1=6,a 0=1均大于零,且有所以,此系统是稳定的;十四、设系统开环传递函数如下,试绘制系统的对数幅频特性曲线;解：该系统开环增益K ＝30；有一个积分环节,即v ＝1；低频渐近线通过1,20lg30这点,斜率为－20dB/dec ；有一个惯性环节,对应转折频率为5002.011==w ,斜率增加－20dB/dec;系统对数幅频特性曲线如下所示;20lg30十五、设系统开环传递函数如下,试绘制系统的对数幅频特性曲线;解：该系统开环增益K ＝100；有一个积分环节,即v ＝1；低频渐近线通过1,20lg100这点,即通过1,40这点斜率为－20dB/dec ； 有两个惯性环节,对应转折频率为101.011==w ,10001.012==w ,斜率分别增加－20dB/dec系统对数幅频特性曲线如下所示;十六、设系统开环传递函数如下,试绘制系统的对数幅频特性曲线;解：该系统开环增益K ＝1；无积分、微分环节,即v ＝0,低频渐近线通过1,20lg1这点,即通过1,0这点斜率为0dB/dec ；有一个一阶微分环节,对应转折频率为101.011==w ,斜率增加20dB/dec;系统对数幅频特性曲线如下所示;dec十七、如下图所示,将方框图化简,并求出其传递函数;解：十八、如下图所示,将方框图化简,并求出其传递函数; 解：十九、如下图所示,将方框图化简,并求出其传递函数;L /dB20 dB / dec 10rad/s一一H 1G 1 G 2H 2 RSCS一 一H 1/G 2 G 1 G 2H 2RS CS一 H 1/G 2 G 1 RS CS G 2 1+ G 2H 2 一H 1/G 2RSCS G 1G 2 1+ G 2H 2 RSCSG 1G 2 1+ G 2H 2+G 1H 1解：三、简答题共16分1.4分已知系统的传递函数为2432s s ++,求系统的脉冲响应表达式;2.4分已知单位反馈系统的开环传递函数为K s s ()71+,试问该系统为几型系统系统的单位阶跃响应稳态值为多少3.4分已知二阶欠阻尼系统的单位阶跃响应如下,如果将阻尼比ζ增大但不超过1,请用文字和图形定性说明其单位阶跃响应的变化;4.4分已知各系统的零点o 、极点x 分布分别如图所示,请问各个系统是否有非主导极点,若有请在图上标出; 四、计算题本大题共6小题,共44分一 一 G 1G 3H 1 RSCSG 2H 1一 H 1 G 3 RSCSG 1G 2 1+ G 2H 1RSCSG 1G 2G 31+ G 2H 1+ G 1G 2H 1一一G 1G 3RSCSG 2H 11.7分用极坐标表示系统14212s s ++的频率特性要求在ω→∞、ω=0、ω=ωn 等点准确表示,其余定性画出;2.7分求如下系统Rs 对Cs 的传递函数,并在图上标出反馈通道、顺馈通道;3.6分已知系统的调节器为问是否可以称其为PID 调节器,请说明理由;4.8分求如图所示机械网络的传递函数,其中X 为输入位移,Y 为输出位移;5.10分已知单位反馈闭环系统的开环传递函数为40110011s s s (.)(.)++,请绘出频率特性对数坐标图Bode 图,并据图评价系统的稳定性、动态性能和静态性能要说明理由;6.6分请写出超前校正装置的传递函数,如果将它用于串联校正,可以改善系统什么性能 三、简答题共16分1.24311132s s s s ++=++-+ gt=e －t －e －3t ,t ≥0 2.Ⅰ型；稳态值等于13.上升时间变大；超调量减少；调节时间减小大体上；4.无非主导极点；非主导极点；非主导极点四、计算题共44分1.ω→∞点ω=0点ωn=点曲线大体对2.C sR s G G GG Gf() ()() =++13.6分G0s=T3+T4+T3T4s+1/sG 0s 由比例部分T 3+T 4、微分部分T 3T 4s 及积分部分1/s 相加而成 4.8分B ( )xy Ky --=0 Gs=Ts Ts +1,T=B/k 5.开环传递函数在复半平面无极点,据图相位裕度为正,幅值裕度分贝数为正,根据乃奎斯特判据,系统稳定;系统为Ⅰ型,具有良好的静态性能;相位裕度约为60度,具有良好的动态性能;s=K Ts Tsαα++≥111,可增加相位裕度,调整频带宽度;设系统的特征方程为DS ＝S 5+3S 4+4S 3+12S 2-5S-15 试用Routh 表判别系统的稳定性,并说明该系统具有正实部特征根的个数; 解：根据特征方程的系数,列Routh 表如下：S 5 1 4-5 0S 4 3 12 -15 0 S 3由第二行各元素得辅助方程2p=4,p=2FS= 3S 4+12S 2-15=0 取FS 对S 的导数,则得新方程12S3+24S＝0得如下的Routh表S5 1 4 -5 0S4 3 12 -15 0S312 24 0 0S2 6 -15 0S154 0S0-15 符号改变一次,系统不稳定该系统具有正实部特征根个数为1;。
（完整版）大工《机械工程控制基础》期末考试复习题
（完整版）⼤⼯《机械⼯程控制基础》期末考试复习题⼤⼯2018年春《机械⼯程控制基础》期末考试复习题⼀、单项选择题（本⼤题共40⼩题，每⼩题2分，共80分）1、当⼆阶系统传递函数的极点分布在s 平⾯的虚轴上时，系统的阻尼⽐ζ为（）。
A ．ζ<0 B ．ζ=0 C ．0<ζ<1 D ．ζ≧12、已知函数1()()s F s s s a +=+，则()f t 的终值()f ∞=（）。
A ．0B ．∞C ．aD ．1/a3、某系统的传递函数2100()12100G s s s =++，则⽆阻尼⾃然频率n ω等于（）。
A ．10rad/sB ．0.1rad/sC ．1rad/sD ．0.01rad/s 4、作为⼀个控制系统，⼀般来说（）。
A ．开环不振荡B ．闭环不振荡C ．开环⼀定振荡D ．闭环⼀定振荡5、系统不稳定时，其稳态误差为（）。
A ．+∞B ．-∞C ．0D ．以上都不对6、⼀阶单位反馈系统的开环传递函数为G s Ks s K ()()=+，则该系统稳定的K 值范围为（）。
A ．K ＞0B ．K ＞1C ．0＜K ＜10D ．K ＞－17、某⼀系统的稳态加速度误差为⼀常数，则该系统为（）系统。
A ．0型B ．I 型C ．Ⅱ型D ．以上选项都不对8、以下关于系统稳态偏差的说法正确的是（）。
A ．稳态偏差只取决于系统的结构和参数B ．稳态偏差只取决于系统输⼊和⼲扰C ．稳态偏差与系统结构、参数、输⼊和⼲扰等有关D ．系统稳态偏差为09、在直流电动机的电枢回路中，以电流为输出，电压为输⼊，两者之间的传递函数是（）。
A ．⽐例环节 B ．积分环节 C ．惯性环节 D ．微分环节 10、⾃动控制系统的反馈环节中必须具有（）。
A ．给定元件B ．检测元件C ．放⼤元件D ．执⾏元件 11、在阶跃函数输⼊作⽤下，阻尼⽐（）的⼆阶系统，其响应具有减幅振荡特性。
A ．ζ＝0 B ．ζ>1 C ．ζ＝1 D ．0<ζ<1 12、⼀阶系统的传递函数为G s KTs ()=+1，则该系统时间响应的快速性（）。

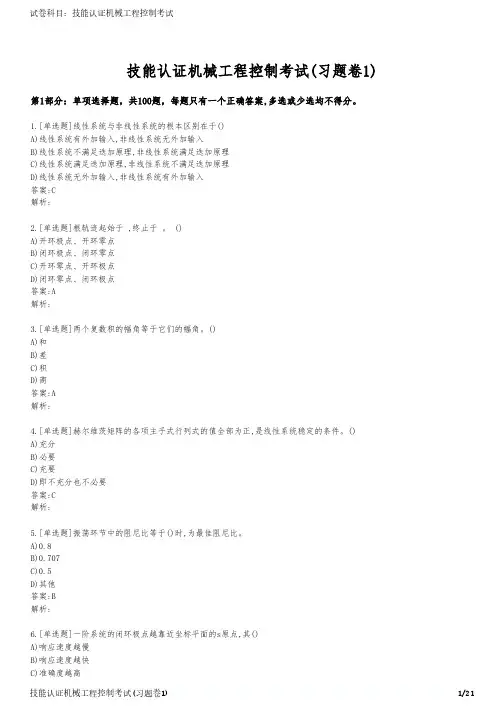

技能认证机械工程控制考试(习题卷1)
技能认证机械工程控制考试(习题卷1)第1部分：单项选择题，共100题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]线性系统与非线性系统的根本区别在于()A)线性系统有外加输入,非线性系统无外加输入B)线性系统不满足迭加原理,非线性系统满足迭加原理C)线性系统满足迭加原理,非线性系统不满足迭加原理D)线性系统无外加输入,非线性系统有外加输入答案:C解析:2.[单选题]根轨迹起始于 ,终止于 。
()A)开环极点、开环零点B)闭环极点、闭环零点C)开环零点、开环极点D)闭环零点、闭环极点答案:A解析:3.[单选题]两个复数积的幅角等于它们的幅角。
()A)和B)差C)积D)商答案:A解析:4.[单选题]赫尔维茨矩阵的各项主子式行列式的值全部为正,是线性系统稳定的条件。
()A)充分B)必要C)充要D)即不充分也不必要答案:C解析:5.[单选题]振荡环节中的阻尼比等于()时,为最佳阻尼比。
A)0.8B)0.707C)0.5D)其他答案:B解析:6.[单选题]一阶系统的闭环极点越靠近坐标平面的s原点,其()A)响应速度越慢B)响应速度越快C)准确度越高D)准确度越低答案:A解析:7.[单选题]传递函数的零点和极点均在复平面的左侧的系统为()A)最小相位系统B)有差系统C)无差系统D)非最小相位系统答案:A解析:8.[单选题]劳斯判据只适用于特征方程是的代数方程。
()A)实系数B)虚系数C)正数D)负数答案:A解析:9.[单选题]直流伺服电动机的转速与对其输入的()成正比例关系。
A)以上都不对B)电流C)电压D)电阻答案:C解析:10.[单选题]系统伯德图的横坐标是以()表示的。
A)笛卡尔坐标B)级数坐标C)复数坐标D)对数坐标答案:D解析:11.[单选题]线性系统的频率特性()。
A)与时间t有关B)与输入幅值有关C)由系统的结构、参数确定;D)与输出有关答案:C解析:12.[单选题]若描述系统的微分方程是变量及其倒数的一次有理整式,并且描述系统的微分方程的系数均为常数,则此系统为()A)非线性定常系统B)非线性时变系统C)线性时变系统D)线性定常系统答案:D13.[单选题]机械工程自动控制系统的基本要求是稳定性、准确性和()A)美观性B)实用性C)快速性D)以上都不对答案:C解析:14.[单选题]线性定常二阶系统的闭环增益加大:()A)对系统的动态性能没有影响B)超调量愈大C)峰值时间提前D)系统的快速性愈好答案:A解析:15.[单选题]下面典型时域信号中,传递函数为1的是()。
机械工程控制基础简答题答案(1)教学文稿
机械工程控制基础简答题答案(1)机械工程控制基础简答题答案1.何谓控制系统，开环系统与闭环系统有哪些区别？答：控制系统是指系统的输出，能按照要求的参考输入或控制输入进行调节的。
开环系统构造简单，不存在不稳定问题、输出量不用测量；闭环系统有反馈、控制精度高、结构复杂、设计时需要校核稳定性。
2.什么叫相位裕量？什么叫幅值裕量？答：相位裕量是指在乃奎斯特图上，从原点到乃奎斯特图与单位圆的交点连一直线，该直线与负实轴的夹角。
幅值裕量是指在乃奎斯特图上，乃奎斯特图与负实轴交点处幅值的倒数。
3.试写出PID控制器的传递函数？答：G C(s)=K P+K Ds+K I/s4,什么叫校正（或补偿）？答：所谓校正（或称补偿），就是指在系统中增加新的环节或改变某些参数，以改善系统性能的方法。
5.请简述顺馈校正的特点答：顺馈校正的特点是在干扰引起误差之前就对它进行近似补偿，以便及时消除干扰的影响。
6.传函的主要特点有哪些？答：（1）传递函数反映系统本身的动态特性，只与本身参数和结构有关，与外界输入无关；（2）对于物理可实现系统，传递函数分母中s的阶数必不少于分子中s的阶数；（3）传递函数不说明系统的物理结构，不同的物理结构系统，只要他们的动态特性相同，其传递函数相同。
7.设系统的特征方程式为4s4+6s3+5s2+3s+6=0，试判断系统系统的稳定性。
答：各项系数为正，且不为零，满足稳定的必要条件。
列出劳斯数列：s44s363s236s1-25/3s06所以第一列有符号变化，该系统不稳定。
8.机械控制工程主要研究并解决的问题是什么？答：（1）当系统已定，并且输入知道时，求出系统的输出(响应)，并通过输出来研究系统本身的有关问题，即系统分析。
（2）当系统已定，且系统的输出也已给定，要确定系统的输入应使输出尽可能符合给定的最佳要求，即系统的最佳控制。
（3）当输入已知，且输出也是给定时，确定系统应使得输出金肯符合给定的最佳要求，此即最优设计。
机械工程控制基础考试题及答案
机械工程控制基础考试题及答案Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】填空题(每空1分，共20分)1. 线性控制系统最重要的特性是可以应用___叠加__原理，而非线性控制系统则不能。
2．反馈控制系统是根据输入量和__反馈量__的偏差进行调节的控制系统。
3．在单位斜坡输入信号作用下，0型系统的稳态误差e ss =∞___。
4．当且仅当闭环控制系统特征方程的所有根的实部都是__负数__时，系统是稳定的。
5.方框图中环节的基本连接方式有串联连接、并联连接和__反馈 _连接。
6．线性定常系统的传递函数，是在_ 初始条件为零___时，系统输出信号的拉氏变换与输入信号的拉氏变换的比。
7．函数te -at的拉氏变换为2)(1a s +。
8．线性定常系统在正弦信号输入时，稳态输出与输入的相位移随频率而变化的函数关系称为__相频特性__。
9．积分环节的对数幅频特性曲线是一条直线，直线的斜率为__－20__dB ／dec 。
10．二阶系统的阻尼比ξ为 _ 0_ 时，响应曲线为等幅振荡。
11．在单位斜坡输入信号作用下，Ⅱ型系统的稳态误差e ss =__0__。
12．0型系统对数幅频特性低频段渐近线的斜率为___0___dB/dec ，高度为20lgKp 。
13．单位斜坡函数t 的拉氏变换为21s 。
14. 根据系统输入量变化的规律，控制系统可分为__恒值__控制系统、___随动___ 控制系统和程序控制系统。
15. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、__快速性__和准确性。
16. 系统的传递函数完全由系统的结构和参数决定，与__输入量、扰动量__的形式无关。
17. 决定二阶系统动态性能的两个重要参数是阻尼系数ξ和_无阻尼自然振荡频率w n 。
18. 设系统的频率特性Ｇ(j ω)=R(ω)+jI(ω),则幅频特性|G(jω)|=)()(22w I w R 。
机械工程控制基础试卷及答案
GC (s)
C(s) N(s)
G2 (s) 1 G1 (s)G2 (s)H (s)
GY (s)
Y (s) N(s)
G1 (s)G2 (s)H (s) 1 G1 (s)G2 (s)H (s)
从上可知：对于同一个闭环系统，当输入的取法不同时，前向通道的传递函数不同，反馈回路的传递
函数不同，系统的传递函数也不同，但系统的传递函数分母不变，这是因为分母反映了系统固有特性，而
作 Laplace 变换，得，
UO(S)= I(S) CS
消去中间变量，得：
G(S)
=
Uo (S)/Ui (S)
LCS2
1 RCS1
2、已知惯性环节的传递函数 G(S)=1/(TS+1)，请写出其频率特性 G(jω)，实频特性 u(ω)，
虚频特性 v(ω)，幅频特性|G((jω)|，相频特性∠G(jω)的表达式,并绘制其 Nyquist 图。
1. 系统的阻尼比 和无阻尼自然频率 n 。(5 分)
2. 动态性能指标：超调量 Mp 和调节时间 ts ( 5%) 。(5 分)
1． 4
2n
S(S 2) s(s 2n )
n
2
0.5
2n 2
2． Mp e 12 100% 16.5%
ts
3 n
3 0.5 2
3(s)
七．如图 6 所示系统，试确定使系统稳定且在单位斜坡输入下 ess≤2.25时，K 的数值。(10
2
n
s
2 n
，试求最大超调量σ％=5%、调整时间
ts=2 秒(△=0.05)时的闭环传递函数的参数ξ和ωn 的值。
解：∵ % e 1 2 100% =5% ∴ξ=0.69
最新机械工程控制基础考试题完整版
机械控制工程基础考试完整篇一、填空题1. 线性控制系统最重要的特性是可以应用 叠加 原理，而非线性控制系统则不能。
2．反馈控制系统是根据输入量和 反馈量 的偏差进行调节的控制系统。
3. 根据自动控制系统是否设有反馈环节来分类，控制系统可分为__开环_控制系统、_闭环__控制系统。
4. 根据系统输入量变化的规律，控制系统可分为 恒值 控制系统、 随动 控制系统和 程序控制系统。
5. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。
6. 根据控制系统元件的特性，控制系统可分为__线性__ 控制系统、 非线性_控制系统。
7. 线性控制系统其输出量与输入量间的关系可以用 线性微分 方程来描述。
8. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、 快速性 和准确性。
9. 在控制工程基础课程中描述系统的数学模型有微分方程 、传递函数等。
10. 传递函数的定义是对于线性定常系统,在零初始条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。
11. 传递函数的组成与输入、输出信号无关，仅仅决定于 系统本身的结构和参数 ，并且只适于零初始条件下的 线性定常 系统。
12. 瞬态响应是系统受到外加作用激励后，从初始状态到最终稳定状态的响应过程。
13. 脉冲信号可以用来反映系统的抗冲击能力。
14. 单位斜坡函数t 的拉氏变换为21s 。
15. 单位阶跃信号的拉氏变换是 1/s 。
16．在单位斜坡输入信号作用下，0型系统的稳态误差e ss = ∞ 。
17. I 型系统G s Ks s ()()=+2在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下，稳态误差为 ∞ 。
18. 一阶系统11Ts +的单位阶跃响应的表达是Tte --1。
19．决定二阶系统动态性能的两个重要参数是阻尼系数ξ和 无阻尼固有频率ωn 。
20. 二阶系统的典型传递函数是2222nn nw s w s w ++ξ。
机械工程控制基础简答题答案（1）[1]
![机械工程控制基础简答题答案（1）[1]](https://img.taocdn.com/s3/m/919e49b00129bd64783e0912a216147917117e0f.png)
机械⼯程控制基础简答题答案（1）[1]1.何谓控制系统，开环系统与闭环系统有哪些区别？答：控制系统是指系统的输出，能按照要求的参考输⼊或控制输⼊进⾏调节的。
开环系统构造简单，不存在不稳定问题、输出量不⽤测量；闭环系统有反馈、控制精度⾼、结构复杂、设计时需要校核稳定性。
2.什么叫相位裕量？什么叫幅值裕量？答：相位裕量是指在乃奎斯特图上，从原点到乃奎斯特图与单位圆的交点连⼀直线，该直线与负实轴的夹⾓。
幅值裕量是指在乃奎斯特图上，乃奎斯特图与负实轴交点处幅值的倒数。
3.试写出PID控制器的传递函数？答：G C(s)=K P+K Ds+K I/s4,什么叫校正（或补偿）？答：所谓校正（或称补偿），就是指在系统中增加新的环节或改变某些参数，以改善系统性能的⽅法。
5.请简述顺馈校正的特点答：顺馈校正的特点是在⼲扰引起误差之前就对它进⾏近似补偿，以便及时消除⼲扰的影响。
6.传函的主要特点有哪些？答：（1）传递函数反映系统本⾝的动态特性，只与本⾝参数和结构有关，与外界输⼊⽆关；（2）对于物理可实现系统，传递函数分母中s的阶数必不少于分⼦中s的阶数；（3）传递函数不说明系统的物理结构，不同的物理结构系统，只要他们的动态特性相同，其传递函数相同。
7.设系统的特征⽅程式为4s4+6s3+5s2+3s+6=0，试判断系统系统的稳定性。
答：各项系数为正，且不为零，满⾜稳定的必要条件。
列出劳斯数列：s4 4s3 6 3s2 3 6s1 -25/3s0 6所以第⼀列有符号变化，该系统不稳定。
8.机械控制⼯程主要研究并解决的问题是什么？答：（1）当系统已定，并且输⼊知道时，求出系统的输出(响应)，并通过输出来研究系统本⾝的有关问题，即系统分析。
（2）当系统已定，且系统的输出也已给定，要确定系统的输⼊应使输出尽可能符合给定的最佳要求，即系统的最佳控制。
（3）当输⼊已知，且输出也是给定时，确定系统应使得输出⾦肯符合给定的最佳要求，此即最优设计。
机械工程控制基础考试题完整版1
机械控制工程基础一、填空题1. 线性控制系统最重要的特性是可以应用 叠加 原理，而非线性控制系统则不能。
2．反馈控制系统是根据输入量和 反馈量 的偏差进行调节的控制系统。
3. 根据自动控制系统是否设有反馈环节来分类，控制系统可分为开环_控制系统、_闭环控制系统。
4. 根据系统输入量变化的规律，控制系统可分为 恒值 控制系统、 随动 控制系统和 程序控制系统。
5. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。
6. 根据控制系统元件的特性，控制系统可分为线性 控制系统、 非线性_控制系统。
7. 线性控制系统其输出量与输入量间的关系可以用 线性微分 方程来描述。
8. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、 快速性 和准确性。
9. 在控制工程基础课程中描述系统的数学模型有微分方程 、传递函数等。
10. 传递函数的定义是对于线性定常系统,在零初始条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。
11. 传递函数的组成与输入、输出信号无关，仅仅决定于 系统本身的结构和参数 ，并且只适于零初始条件下的 线性定常 系统。
12. 瞬态响应是系统受到外加作用激励后，从初始状态到最终稳定状态的响应过程。
13. 脉冲信号可以用来反映系统的抗冲击能力。
14. 单位斜坡函数t 的拉氏变换为21s。
15. 单位阶跃信号的拉氏变换是 1 。
16．在单位斜坡输入信号作用下，0型系统的稳态误差 ∞ 。
17. I 型系统G s Ks s ()()=+2在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下，稳态误差为 ∞ 。
18. 一阶系统11Ts +的单位阶跃响应的表达是Tte --1。
19．决定二阶系统动态性能的两个重要参数是阻尼系数ξ和 无阻尼固有频率ωn 。
20. 二阶系统的典型传递函数是2222nn nw s w s w ++ξ。
机械工程控制基础第1阶段测试题
江南大学现代远程教育 第一阶段测试卷考试科目:《机械工程控制基础》（第一章、第二章）（总分100分） 时间：90分钟 学习中心（教学点） 批次： 层次： 专业： 学号： 身份证号： 姓名： 得分：一、单项选择题（本题共15小题，每小题2分，共30分。
） 1、某系统的微分方程为 )()()()(3t x t x t x t x i o o o =+- 则它是（ ）。
A 、线性定常系统B 、线性系统C 、非线性系统D 、非线性时变系统2、开环系统的控制信号取决于（ ）。
A 、系统的实际输出B 、系统的实际输出与理想输出之差C 、输入与输出之差D 、输入3、机械工程控制论的研究对象是（ ）。
A 、机床主传动系统的控制论问题B 、高精度加工机床的控制论问题C 、自动控制机床的控制论问题D 、机械工程领域中的控制论问题4、对于控制系统，反馈一定存在与于（ ）。
A 、开环系统B 、线性定常系统C 、闭环系统D 、线性时变系统5、闭环系统的特点是系统中存在（ ）。
A 、执行环节B 、运算放大环节C 、反馈环节D 、比例环节6、开环控制系统的特点是（ ）。
A 、不能实行计算机控制B 、存在信息反馈C 、容易引起不稳定D 、结构简单，成本低7、线性定常系统的微分方程为)(4)(3)(2)(t x t x t x t x i o o o =+'+''则该系统极点为（ ）。
A 、;21;2121j s j s --=+-= B 、;2;221j s j s -=+= C 、0;2;2321=-=+=s j s j s D 、以上都对 8、系统数学模型是指（ ）的数学表达式。
A、输入信号B、输出信号C、系统的动态特性D、系统的特征方程9、系统传递函数为 G(s)=2 / (2s2+3s+1)，则系统放大系数为（）。
A、0.5B、1C、2D、无法确定10、下图所属环节为（）。
A、微分环节B、积分环节C、导前环节D、惯性环节11、以下传递函数属于振荡环节的是（）。
(完整word版)机械控制工程基础习题集
《机械控制工程基础》习题及解答目录第１章绪论第２章控制系统的数学模型第３章控制系统的时域分析第４章控制系统的频域分析第５章控制系统的性能分析第６章控制系统的综合校正第７章模拟考试题型及分值分布第1章绪论一、选择填空题1。
开环控制系统在其控制器和被控对象间只有（正向作用).P2A。
反馈作用 B.前馈作用 C.正向作用 D。
反向作用2.闭环控制系统的主反馈取自（被控对象输出端）。
P3A。
给定输入端 B.干扰输入端 C。
控制器输出端 D。
系统输出端3.闭环系统在其控制器和被控对象之间有(反向作用）。
P3A.反馈作用B.前馈作用C.正向作用D.反向作用A.输入量B.输出量 C。
反馈量 D。
干扰量4。
自动控制系统的控制调节过程是以偏差消除（偏差的过程)。
P2—3A.偏差的过程 B。
输入量的过程 C.干扰量的过程 D。
稳态量的过程5。
一般情况下开环控制系统是（稳定系统）。
P2A。
不稳定系统 B.稳定系统 C.时域系统 D。
频域系统6。
闭环控制系统除具有开环控制系统所有的环节外,还必须有(B)。
p5A.给定环节 B。
比较环节 C.放大环节 D。
执行环节7。
闭环控制系统必须通过(C）。
p3A.输入量前馈参与控制B.干扰量前馈参与控制C。
输出量反馈到输入端参与控制 D。
输出量局部反馈参与控制8。
随动系统要求系统的输出信号能跟随（C的变化)。
P6A。
反馈信号 B。
干扰信号 C.输入信号 D。
模拟信号9.若反馈信号与原系统输入信号的方向相反则为(负反馈）。
P3A。
局部反馈 B.主反馈 C.正反馈 D。
负反馈10．输出量对系统的控制作用没有影响的控制系统是（开环控制系统）。
P2A.开环控制系统B.闭环控制系统C.反馈控制系统 D。
非线性控制系统11.自动控制系统的反馈环节中一般具有（ B ）。
p5A.。
给定元件B.检测元件 C．放大元件 D．执行元件12. 控制系统的稳态误差反映了系统的〔B 〕p8A。
快速性 B.准确性 C。
机械工程控制基础试题 (1)
一、填空题（20分）1、系统的稳态误差与输入信号的形式及系统的结构和参数或系统的开环传递函数有关。
2、对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速性和精确或准确性。
3、传递函数的定义是对于线性定常系统,在初始条件为零的条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。
4、传递函数的组成与输入、输出信号无关，仅仅决定于系统本身的结构和参数，并且只适于零初始条件下的线性定常系统。
5、判别系统稳定性的出发点是系统特征方程的根必须为负实根或负实部的复数根，即系统的特征根必须全部在复平面的左半平面是系统稳定的充要条件。
6、频率响应是系统对正弦输入稳态响应，频率特性包括幅频和相频两种特性。
7、系统的性能指标按其类型可分为时域性能指标，频域性能指标，综合性能指标。
8、用频率法研究控制系统时，采用的图示法分为极坐标图示法和对数坐标_图示法。
9、系统稳定的充要条件是：系统的全部特征根都具有负实部。
10、对广义系统，按反馈情况可分为开环系统、闭环系统。
选择题（20分） 1、拉氏变换将时间函数变换成（ D ） A ．正弦函数B ．单位阶跃函数C ．单位脉冲函数D ．复变函数2、微分环节的频率特性相位移θ(ω)= ( A )A. 90°B. -90°C. 0°D. -180° 3、设系统的传递函数为G(s)=255252++s s ，则系统的阻尼比为 （ C ）A.25B. 5C. 21D. 14、正弦函数sin t ω的拉氏变换是 （ B ）A.ω+s 1B.22s ω+ωC.22s s ω+D. 22s 1ω+ 5、比例环节的频率特性相位移θ(ω)= ( C )A.90°B.-90°C.0°D.-180°6、一阶系统的阶跃响应， ( D ) A.当时间常数T 较大时有振荡B.当时间常数T 较小时有振荡C.有振荡D.无振荡7、系统特征方程式的所有根均在根平面的左半部分是系统稳定的( C )A.充分条件B.必要条件C.充分必要条件D.以上都不是8、时域分析法研究自动控制系统时最常用的典型输入信号是（ D ）A．脉冲函数B．斜坡函数C．抛物线函数D．阶跃函数9、令线性定常系统传递函数的分母多项式为零，则可得到系统的( B )A．代数方程B．特征方程C．差分方程D．状态方程10、线性定常系统的传递函数，是在零初始条件下（ D ）A．系统输出信号与输入信号之比B．系统输入信号与输出信号之比C．系统输入信号的拉氏变换与输出信号的拉氏变换之比D．系统输出信号的拉氏变换与输入信号的拉氏变换之比简答题（20分）1、什么是反馈？为什么要进行反馈控制？答：反馈是指人们为了达到一定的目的，有意加入的反馈，闭环控制系统的工作是基于系统的实际输出与输入间的偏差之上的，在系统存在扰动的情况下，这种偏差就会出现。
《机械工程控制基础》题库
《机械⼯程控制基础》题库机械⼯程控制基础复习题第⼀章绪论1、以同等精度元件组成的开环系统和闭环系统，其精度⽐较（）。
A ．开环⾼ B.闭环⾼ C.相差不多 D. ⼀样⾼1、系统的输出信号对控制作⽤的影响（）。
A ．开环有 B.闭环有 C.都没有 D.都有1、对于系统抗⼲扰能⼒（）。
A ．开环强 B.闭环强 C.都强 D.都不强1、下列不属于按输⼊量的变化规律分类的是（）。
A ．恒值控制系统 B.计算机控制系统 C. 随动控制系统 D. 程序控制系统1、按照系统传输信号的类型可分成（）。
A ．定常系统和时变系统 B. 离散控制系统和连续控制系统 C. 线性系统和⾮线性系统 D. 恒值系统和程序控制系统1．按照控制系统是否设有反馈作⽤来进⾏分类，可分为___ ___和___ ___。
答案：开环控制系统闭环控制系统1．对⼀个⾃动控制系统的最基本要求是，也即是系统⼯作的⾸要条件。
答案：稳定稳定性1．对控制系统性能的基本要求⼀般可归结为稳定性、___________和___________。
答案：快速性准确性1、控制论的中⼼思想是，通过，和反馈来进⾏控制。
答案：信息的传递加⼯处理1．什么是反馈(包括正反馈和负反馈)?根据反馈的有⽆，可将控制系统如何分类？答案：（1）反馈是指输出量通过适当的检测装置将信号全部或⼀部分返回输⼊端，使之与输⼊量进⾏⽐较。
如果反馈信号与系统的输⼊信号的⽅向相反，则称为负反馈；如果反馈信号与系统的输⼊信号的⽅向相同，则称为正反馈。
（2）根据反馈的有⽆，可将控制系统分为开环控制系统和闭环控制系统。
1.何为闭环控制系统?其最主要的优点是什么？答案：闭环控制系统就是反馈控制系统，即输出量对控制作⽤有影响的系统。
其最主要的优点是能实现⾃我调节，不断修正偏差，抗⼲扰能⼒强。
1．简述“⾃动控制”和“系统”的基本概念。
答案：（1）所谓“⾃动控制”就是在没有⼈直接参与的情况下，采⽤控制装置使被控对象的某些物理量在⼀定精度范围内按照给定的规律变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制基础填空题(每空1分，共20分)1. 线性控制系统最重要的特性是可以应用___叠加__原理，而非线性控制系统则不能。
2．反馈控制系统是根据输入量和__反馈量__的偏差进行调节的控制系统。
3．在单位斜坡输入信号作用下，0型系统的稳态误差e ss =__∞___。
4．当且仅当闭环控制系统特征方程的所有根的实部都是__负数__时，系统是稳定的。
5.方框图中环节的基本连接方式有串联连接、并联连接和__反馈 _连接。
6．线性定常系统的传递函数，是在_ 初始条件为零___时，系统输出信号的拉氏变换与输入信号的拉氏变换的比。
7．函数te -at 的拉氏变换为2)(1a s +。
8．线性定常系统在正弦信号输入时，稳态输出与输入的相位移随频率而变化的函数关系称为__相频特性__。
9．积分环节的对数幅频特性曲线是一条直线，直线的斜率为__－20__dB ／dec 。
10．二阶系统的阻尼比ξ为 _ 0_ 时，响应曲线为等幅振荡。
11．在单位斜坡输入信号作用下，Ⅱ型系统的稳态误差e ss =__0__。
12．0型系统对数幅频特性低频段渐近线的斜率为___0___dB/dec ，高度为20lgKp 。
13．单位斜坡函数t 的拉氏变换为21s 。
14. 根据系统输入量变化的规律，控制系统可分为__恒值__控制系统、___随动___ 控制系统和程序控制系统。
15. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、__快速性__和准确性。
16. 系统的传递函数完全由系统的结构和参数决定，与__输入量、扰动量__的形式无关。
17. 决定二阶系统动态性能的两个重要参数是阻尼系数ξ和_无阻尼自然振荡频率w n 。
18. 设系统的频率特性Ｇ(j ω)=R(ω)+jI(ω),则幅频特性|G(jω)|=)()(22w I w R +。
19. 分析稳态误差时，将系统分为0型系统、I 型系统、II 型系统…，这是按开环传递函数的__积分__环节数来分类的。
20. 线性系统稳定的充分必要条件是它的特征方程式的所有根均在复平面的___左___部分。
21．ω从0变化到+∞时，惯性环节的频率特性极坐标图在____第四____象限，形状为___半___圆。
22. 用频域法分析控制系统时，最常用的典型输入信号是_正弦函数_。
23．二阶衰减振荡系统的阻尼比ξ的范围为10<<ξ。
24．G(s)=1+Ts K的环节称为___惯性__环节。
25．系统输出量的实际值与_输出量的希望值__之间的偏差称为误差。
26．线性控制系统其输出量与输入量间的关系可以用___线性微分__方程来描述。
27． 稳定性 、 快速性 和准确性是对自动控制系统性能的基本要求。
28．二阶系统的典型传递函数是2222nn nw s w s w ++ξ。
29．设系统的频率特性为)(jI )j (R )j (G ω+ω=ω，则)(R ω称为 实频特性 。
30. 根据控制系统元件的特性，控制系统可分为__线性__ 控制系统、 非线性_控制系统。
31. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速性和_准确性__。
32.二阶振荡环节的谐振频率ωr 与阻尼系数ξ的关系为ωr =ωn122-ξ。
33.根据自动控制系统是否设有反馈环节来分类，控制系统可分为__开环_控制系统、_闭环__控制系统。
34.用频率法研究控制系统时，采用的图示法分为极坐标图示法和__对数坐标_图示法。
35.二阶系统的阻尼系数ξ=__0.707____时，为最佳阻尼系数。
这时系统的平稳性与快速性都较理想。
1. 传递函数的定义是对于线性定常系统,在初始条件为零的条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。
2. 瞬态响应是系统受到外加作用激励后，从初始状态到最终或稳定状态的响应过程。
3. 判别系统稳定性的出发点是系统特征方程的根必须为负实根或负实部的复数根，即系统的特征根必须全部在复平面的左半平面是系统稳定的充要条件。
4. I 型系统G s Ks s ()()=+2在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下，稳态误差为 ∞ 。
5. 频率响应是系统对正弦输入稳态响应，频率特性包括幅频和相频两种特性。
6. 如果系统受扰动后偏离了原工作状态，扰动消失后，系统能自动恢复到原来的工作状态，这样的系统是(渐进)稳定的系统。
7. 传递函数的组成与输入、输出信号无关，仅仅决定于系统本身的结构和参数，并且只适于零初始条件下的线性定常系统。
8. 系统的稳态误差与输入信号的形式及系统的结构和参数或系统的开环传递函数有关。
9. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。
10. 反馈控制系统开环对数幅频特性三频段的划分是以ωc （截止频率）附近的区段为中频段，该段着重反映系统阶跃响应的稳定性和快速性；而低频段主要表明系统的稳态性能。
11. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速 性和精确或准确性。
单项选择题：1.当系统的输入和输出已知时，求系统结构与参数的问题，称为( ) A.最优控制 B.系统辩识 C.系统校正D.自适应控制2.反馈控制系统是指系统中有( )A.反馈回路B.惯性环节C.积分环节D.PID 调节器3.( )=1s a+,(a 为常数)。
A. L ［e －at ］ B. L ［e at ］ C. L ［e－(t －a)］D. L ［e－(t+a)］4.L ［t 2e 2t ］=( ) A. 123()s - B. 1a s a ()+C.223()s +D.23s5.若F(s)=421s +，则Lim f t t →0()=( ) A. 4 B. 2 C. 0D. ∞6.已知f(t)=e at,(a 为实数)，则L ［f t dt t()0⎰］=( )A. as a- B. 1a s a ()+ C.1s s a ()-D.1a s a ()-7.f(t)=3202t t ≥<⎧⎨⎩，则L ［f(t)］=( )A. 3sB. 12s e s -C.32se s-D.32se s8.某系统的微分方程为52000 () ()()()xt x t x t x t i +⋅=,它是( )A.线性系统B.线性定常系统C.非线性系统D.非线性时变系统9.某环节的传递函数为G(s)=e －2s，它是( )A.比例环节B.延时环节C.惯性环节D.微分环节10.图示系统的传递函数为( )A. 11RCs +B.RCs RCs +1C. RCs+1D.RCs RCs+111.二阶系统的传递函数为G(s)=341002s s ++,其无阻尼固有频率ωn 是( ) A. 10B. 5C. 2.5D. 2512.一阶系统K Ts 1+的单位脉冲响应曲线在t=0处的斜率为( ) A.K TB. KTC.-K T2D.K T 213.某系统的传递函数G(s)=K T s+1,则其单位阶跃响应函数为( )A.1Te Kt T-/ B.K Te t T -/ C. K(1－e－t/T) D. (1－e－Kt/T)14.图示系统称为( )型系统。
A. 0B. ⅠC. ⅡD. Ⅲ15.延时环节G(s)=e －τs的相频特性∠G(j ω)等于( )A. τωB. –τωC.９０°D.１８０°16.对数幅频特性的渐近线如图所示，它对应的传递函数G(s)为( )A. 1+TsB. 11+TsD. (1+Ts)2C. 1Ts17.图示对应的环节为( )A. TsB. 11+TsC. 1+TsD. 1Ts18.设系统的特征方程为D(s)=s3+14s2+40s+40τ=0，则此系统稳定的τ值范围为( )A. τ>0B. 0<τ<14C. τ>14D. τ<019.典型二阶振荡环节的峰值时间与( )有关。
A.增益B.误差带C.增益和阻尼比D.阻尼比和无阻尼固有频率20.若系统的Bode图在ω=5处出现转折(如图所示)，这说明系统中有( )环节。
A. 5s+1B. (5s+1)2C. 0.2s+1D.10212(.)s +21.某系统的传递函数为G(s)=()()()()s s s s +-+-72413,其零、极点是( ) A.零点s=－0.25,s=3;极点s=－7,s=2 B.零点s=7,s=－2;极点s=0.25,s=3C.零点s=－7,s=2;极点s=－1,s=3D.零点s=－7,s=2;极点s=－0.25,s=322.一系统的开环传递函数为32235()()()s s s s +++,则系统的开环增益和型次依次为( ) A. 0.4，ⅠB. 0.4，ⅡC. 3，ⅠD. 3，Ⅱ23.已知系统的传递函数G(s)=K T e sts 1+-，其幅频特性｜G(j ω)｜应为( ) A. KT e 1+-ωτB.KT e 1+-ωτωC.K T e 2221+-ωτω D.K T 122+ω24.二阶系统的阻尼比ζ，等于( )A.系统的粘性阻尼系数B.临界阻尼系数与系统粘性阻尼系数之比C.系统粘性阻尼系数与临界阻尼系数之比D.系统粘性阻尼系数的倒数25.设ωc 为幅值穿越(交界)频率，φ(ωc )为开环频率特性幅值为1时的相位角，则相位裕度为( ) A. 180°－φ(ωc )B. φ(ωc )C. 180°+φ(ωc )D. 90°+φ(ωc )26.单位反馈控制系统的开环传递函数为G(s)=45s s ()+，则系统在r(t)=2t输入作用下，其稳态误差为( )A.104B. 54C. 45D. 027.二阶系统的传递函数为G(s)=1222s s n n++ζωω,在0＜ζ＜22时，其无阻尼固有频率ωn 与谐振频率ωr 的关系为( )A. ωn <ωrB. ωn =ωrC. ωn >ωrD. 两者无关28.串联相位滞后校正通常用于( )A.提高系统的快速性B.提高系统的稳态精度C.减少系统的阻尼D.减少系统的固有频率29.下列串联校正装置的传递函数中，能在频率ωc =4处提供最大相位超前角的是( ) A.411s s ++ B.s s ++141C.01106251..s s ++ D.06251011..s s ++30.从某系统的Bode 图上，已知其剪切频率ωc ≈40，则下列串联校正装置的传递函数中能在基本保持原系统稳定性及频带宽的前提下，通过适当调整增益使稳态误差减至最小的是( ) A.000410041..s s ++ B.04141.s s ++ C.41101s s ++ D.41041s s ++.单项选择题(每小题1分，共30分)1.B2.A3.A4.B5.B6.C7.C8.C9.B 10.B 11.B 12.C 13.C 14.B 15.B 16.D 17.C 18.B 19.D 20.D 21.D 22.A 23.D 24.C 25.C 26.A 27.C 28.B 29.D 30.B二、填空题(每小题2分，共10分)1.系统的稳态误差与系统开环传递函数的增益、_______和_______有关。
