10kv电压互感器参数

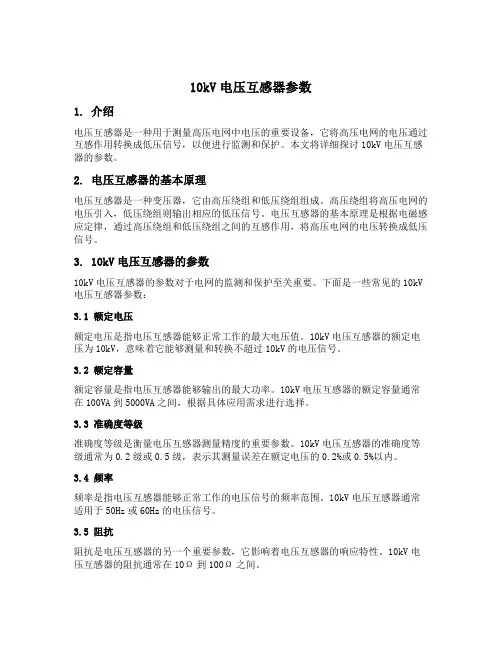

10kV电压互感器参数1. 介绍电压互感器是一种用于测量高压电网中电压的重要设备，它将高压电网的电压通过互感作用转换成低压信号，以便进行监测和保护。
本文将详细探讨10kV电压互感器的参数。
2. 电压互感器的基本原理电压互感器是一种变压器，它由高压绕组和低压绕组组成。
高压绕组将高压电网的电压引入，低压绕组则输出相应的低压信号。
电压互感器的基本原理是根据电磁感应定律，通过高压绕组和低压绕组之间的互感作用，将高压电网的电压转换成低压信号。
3. 10kV电压互感器的参数10kV电压互感器的参数对于电网的监测和保护至关重要。
下面是一些常见的10kV 电压互感器参数：3.1 额定电压额定电压是指电压互感器能够正常工作的最大电压值。
10kV电压互感器的额定电压为10kV，意味着它能够测量和转换不超过10kV的电压信号。
3.2 额定容量额定容量是指电压互感器能够输出的最大功率。
10kV电压互感器的额定容量通常在100VA到5000VA之间，根据具体应用需求进行选择。
3.3 准确度等级准确度等级是衡量电压互感器测量精度的重要参数。
10kV电压互感器的准确度等级通常为0.2级或0.5级，表示其测量误差在额定电压的0.2%或0.5%以内。
3.4 频率频率是指电压互感器能够正常工作的电压信号的频率范围。
10kV电压互感器通常适用于50Hz或60Hz的电压信号。
3.5 阻抗阻抗是电压互感器的另一个重要参数，它影响着电压互感器的响应特性。
10kV电压互感器的阻抗通常在10Ω到100Ω之间。
4. 10kV电压互感器的应用10kV电压互感器广泛应用于电网的监测和保护系统中。
它们可以用于测量电压、监测电网状态、保护电网设备等。
以下是一些10kV电压互感器的应用场景：4.1 电力系统监测10kV电压互感器可以用于测量电力系统中的电压，监测电网的稳定性和负荷情况。
通过对电压信号的测量和分析，可以及时发现电网故障和异常情况，保障电网的安全运行。
电压互感器 技术参数

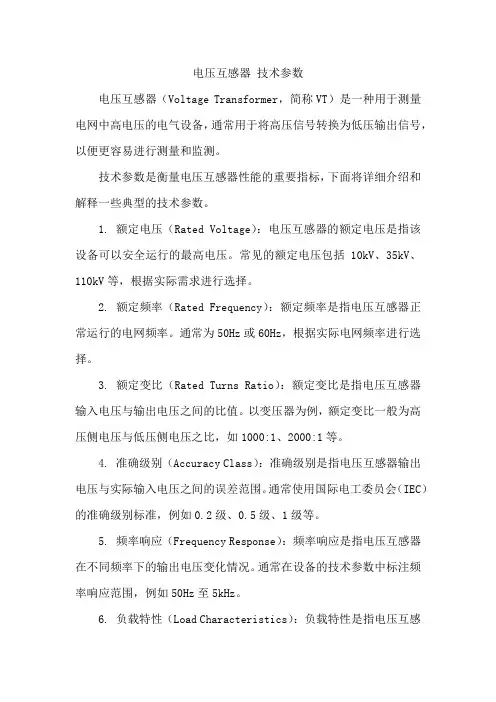

电压互感器技术参数电压互感器（Voltage Transformer，简称VT）是一种用于测量电网中高电压的电气设备，通常用于将高压信号转换为低压输出信号，以便更容易进行测量和监测。
技术参数是衡量电压互感器性能的重要指标，下面将详细介绍和解释一些典型的技术参数。
1. 额定电压（Rated Voltage）：电压互感器的额定电压是指该设备可以安全运行的最高电压。
常见的额定电压包括10kV、35kV、110kV等，根据实际需求进行选择。
2. 额定频率（Rated Frequency）：额定频率是指电压互感器正常运行的电网频率。
通常为50Hz或60Hz，根据实际电网频率进行选择。
3. 额定变比（Rated Turns Ratio）：额定变比是指电压互感器输入电压与输出电压之间的比值。
以变压器为例，额定变比一般为高压侧电压与低压侧电压之比，如1000:1、2000:1等。
4. 准确级别（Accuracy Class）：准确级别是指电压互感器输出电压与实际输入电压之间的误差范围。
通常使用国际电工委员会（IEC）的准确级别标准，例如0.2级、0.5级、1级等。
5. 频率响应（Frequency Response）：频率响应是指电压互感器在不同频率下的输出电压变化情况。
通常在设备的技术参数中标注频率响应范围，例如50Hz至5kHz。
6. 负载特性（Load Characteristics）：负载特性是指电压互感器在不同负载条件下的输出电压变化情况。
通常以百分比的形式表示，例如在0.1-120%额定负载下的输出电压变化范围。
7. 绝缘电阻（Insulation Resistance）：绝缘电阻是指电压互感器绝缘材料的绝缘性能。
通常以兆欧姆（MΩ）为单位表示，具体数值要求通常根据国家或地区的标准进行规定。
8. 额定短时热电流（Rated Short-time Thermal Current）：额定短时热电流是指电压互感器可以连续运行的最高电流。
电压互感器的二次绕组的额定电压
电压互感器的二次绕组的额定电压电压互感器是电力系统中常用的装置，它用于测量电网中的电压值，并将其转化为适合测量仪表的电信号。
在电压互感器中，二次绕组起着至关重要的作用，它负责将一次测量电压转变为适合仪表测量的二次电压。
本文将深入探讨电压互感器的二次绕组的额定电压，以帮助读者全面了解这一概念。
1. 电压互感器的介绍电压互感器是一种电气设备，它通过变压器原理来将高压系统中的电压转化为低压并测量。
通常情况下，电压互感器由一次绕组和二次绕组组成。
一次绕组连接到电力系统的高压侧，而二次绕组则与测量仪器等设备相连。
2. 二次绕组的意义二次绕组是电压互感器中起到关键作用的部分。
一次绕组负责将高压电信号传递给二次绕组，而二次绕组则将这个信号转化为与一次信号成比例的低电压信号，以供测量。
3. 额定电压的概念在电压互感器中，有一个重要的参数是绕组的额定电压。
额定电压是指在正常运行条件下，互感器二次绕组所能承受的最大电压值。
超过额定电压的电压互感器可能会损坏或产生误差。
4. 额定电压的意义二次绕组的额定电压是为了保证电压互感器的安全运行。
将二次绕组的额定电压设置为合适的数值，可以有效避免二次绕组过载，保护互感器不受电网异常电压的影响。
5. 额定电压的影响因素确定互感器二次绕组的额定电压需要考虑多个因素。
首先是电网的额定电压，二次绕组的额定电压通常与电网的额定电压相对应。
其次是测量的精度要求，高精度的测量要求较低的二次电压误差，因此可能需要较低的额定电压。
环境条件和互感器的设计特点也会对额定电压的确定产生影响。
6. 个人观点与理解在我看来，电压互感器的二次绕组的额定电压是确保互感器正常运行的重要因素之一。
设置合适的额定电压可以保证二次绕组不被过载，从而提高互感器的可靠性和测量精度。
我认为在确定额定电压时，需充分考虑环境条件和具体的测量要求，以确保电压互感器的性能能够满足实际应用的需求。
总结回顾：本文深入剖析了电压互感器的二次绕组的额定电压概念及其重要性。
电压互感器的额定电压因数及其相应的额定时间
电压互感器的额定电压因数及其相应的额定时间Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电压互感器的额定电压因数及其相应的额定时间互感器在一次电压升高时，励磁电流增大，铁心趋于饱和，铁心损耗增加，同时绕组的铜损也增加，这使得发热加剧，温度上升。
时间越长，温度越大。
电压高到一定程度，或时间长到一定程度，温度可能达到不能容许的数值。
互感器在规定时间内仍能满足热性能和准确级要求的最高一次电压与额定一次电压的比值，就称为额定电压因数。
它有其对应的额定时间，同时互感器一次绕组接法和系统的接地方式也有关系。
对于所有一次绕组的接法和系统接地方式以及任意长的时间，电压互感器的额定电压因数都为，即使电压互感器能在倍额定电压下长期工作。
此外，还有其他的电压因数值和额定时间值。
电压互感器的接线方式应根据负载的需要来确定，其二次侧主要用于向测量、保护、同期等二次回路提供所需的二次电压。
由于所供二次回路对其功能的具体要求不同，电压互感器主要有以下几种接线方式，如图9-6所示。
图9-6?电压互感器的接线方式(a)一台单相电压互感器的接线；(b)两台单相电压互感器接成不完全星形的接线；(c)三台单相电压互感器的接线；(d)三相五心柱式电压互感器的接线图9-6 (a)是一台单相电压互感器的接线，一次绕组接于线电压，二次绕组可接入电压表、频率表及电压继电器及阻抗继电器；适用于中性点不接地系统的小电流接地系统，主要用于3～35kV系统中简单的场合。
图9-6 (b)是两台单相电压互感器接成不完全星形的接线，简称Vv接线，三相三线制系统测量功率或电能时多用这种接线，也可接入需要线电压的其他仪表与继电器，当负载为计费电能表时，所用的电压互感器为级或级。
图9-6 (c)是三个单相电压互感器的接线，一、二次绕组都接成星形，中性点接地，剩余电压绕组接成开口三角形。
这种互感器因为接在相电压上，故额定一次电压为该级系统额定电压的1/√3。
5.电压互感器额定值
电压互感器额定值在电压互感器的铭牌上，除了标明额定一次电压和额定二次电压外，还标有额定二次负荷。
由于电压互感器二次的接线是随着线路的要求而改变的，所以每个电压互感器的实际二次负荷不尽相同。
为了制造和使用的方便，对于电压互感器，规定有二次负荷的额定值，叫做额定二次负荷。
电压互感器的二次负荷，就是指电压互感器二次所接电气仪表和继电器等的负荷总导纳。
电压互感器的二次负何与电压互感器所接的线路上的负荷没有任何直接的关系。
只要电压互感器的二次接线不变，不管线路上的负荷如何变化，电压互感器的二次负荷都不变。
根据电压互感器国家标准规定，电压互感器的额定二次负荷为下列数值：单相电压互感器：15、25、40、50、60、80、100、150、200、250、400、500、1000V A。
三相电压互感器：45、75、120、180、300、450V A。
单相三绕组电压互感器剩余电压绕组的额定负荷为：40、80、100、300V A。
三相电压互感器开口三角额定负荷为200、400VA。
国产电力系统在用不同电压等级和不同准确等级下，电压互感器的额定二次负荷如表2所列。
单相三绕组电压互感器剩余电压绕组的额定负荷如表3所列。
电压互感器的额定负荷用V A 数表示，就是指电压经感器在额定电压和额定负荷下运行时二次所输出的容量。
所以额定负荷容量n S 和额定负荷导纳n Y 之间的关系，可以用下式表示：n n n Y U S 22=（VA ） （4）对于一般电力系统用的电压互感器，额定二次电压V U n 1002=，因此，n n Y S 2100=（VA ） （5）在不同电压下，额定负荷导纳n Y 是常数。
这时电压互感器二次输出容量S 为n Y U S 22=（VA ） （6）将式（6）÷（4）得到n n U U S S 2222::= （7）设n U a U 22%=，则n S a S 2%)(= （8）由此可见，电压互感器的二次输出容量与额定电压百分数的平方及额定二次负荷容量成正比。
电压互感器 技术参数

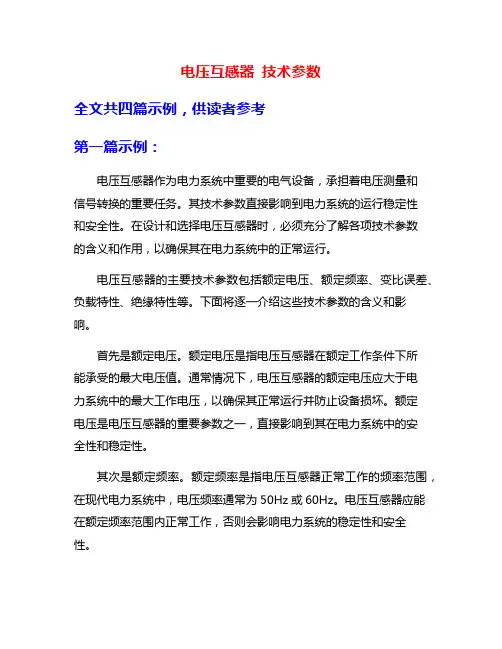

电压互感器技术参数全文共四篇示例，供读者参考第一篇示例：电压互感器作为电力系统中重要的电气设备，承担着电压测量和信号转换的重要任务。
其技术参数直接影响到电力系统的运行稳定性和安全性。
在设计和选择电压互感器时，必须充分了解各项技术参数的含义和作用，以确保其在电力系统中的正常运行。
电压互感器的主要技术参数包括额定电压、额定频率、变比误差、负载特性、绝缘特性等。
下面将逐一介绍这些技术参数的含义和影响。
首先是额定电压。
额定电压是指电压互感器在额定工作条件下所能承受的最大电压值。
通常情况下，电压互感器的额定电压应大于电力系统中的最大工作电压，以确保其正常运行并防止设备损坏。
额定电压是电压互感器的重要参数之一，直接影响到其在电力系统中的安全性和稳定性。
其次是额定频率。
额定频率是指电压互感器正常工作的频率范围，在现代电力系统中，电压频率通常为50Hz或60Hz。
电压互感器应能在额定频率范围内正常工作，否则会影响电力系统的稳定性和安全性。
再者是变比误差。
变比误差是指电压互感器实际输出电压与额定电压之比的偏差。
变比误差会直接影响到电压互感器输出的准确性，因此在选择电压互感器时，需要对其变比误差进行精确的评估和校准。
负载特性是指电压互感器在不同负载条件下输出电压的稳定性和准确性。
负载特性良好的电压互感器，在不同负载条件下都能输出稳定的电压信号，避免因负载变化而影响到电力系统的正常运行。
最后是绝缘特性。
电压互感器作为电力系统中的高压设备，需要具备良好的绝缘性能，以确保在高压条件下不会发生漏电和击穿现象，从而保证电力系统的安全运行。
在实际应用中，电压互感器的技术参数需要根据电力系统的实际需求进行选择和设计，以确保其在电力系统中的正常运行和稳定性。
在使用过程中还需要定期对电压互感器进行检测和校准，以确保其输出的电压信号准确可靠。
第二篇示例：电压互感器是一种用于电力系统中测量电压的重要设备，其技术参数对于电力系统的运行和安全具有非常重要的意义。
电压互感器铭牌的解释
电压互感器铭牌的解释
电压互感器是电力系统中常见的电气设备，用于将高电压系统中的电压通过互感作用降压为低电压。
在电压互感器上通常会有铭牌，下面是铭牌上常见的信息及其含义的解释：
1.型号：电压互感器的型号，用于区分不同规格型号的互感器。
2.额定电压：电压互感器能够承受的最大电压值，单位为千伏（kV）。
3.额定频率：电压互感器能够正常工作的频率范围，一般为50Hz 或60Hz。
4.变比：电压互感器的变比，即高电压和低电压之间的比值。
例如，一个10kV/110V的互感器，其变比为1:100。
5.准确级别：电压互感器的准确度等级，通常为0.2级、0.5级或1级，表示互感器的测量误差范围。
6.额定容量：电压互感器的额定容量，即互感器能够输出的最大功率。
单位为千伏安（kVA）。
7.制造厂商：电压互感器的制造厂商名称及联系方式。
电压互感器的铭牌提供了互感器的重要信息，对于正确选型和使用电压互感器具有重要的参考价值。
- 1 -。
电压互感器开口三角形绕组的额定电压
电压互感器开口三角形绕组的额定电压电压互感器是一种广泛应用于电力系统中的电气设备，其作用是将高电压信号转换为低电压信号，以便进行测量和保护。
而电压互感器的开口三角形绕组是一种常见的结构形式，其特点是能够提高电压互感器的精度和稳定性。
那么，对于电压互感器开口三角形绕组而言，其额定电压如何确定呢？
首先，需要明确的是，电压互感器开口三角形绕组的额定电压是指在额定负荷下，电压互感器输出的额定电压值。
而在实际应用中，电压互感器的额定电压应根据其工作条件和使用要求来确定。
其次，电压互感器开口三角形绕组的额定电压一般由其绕组的结构和材料来决定。
通常情况下，电压互感器的开口三角形绕组采用高纯度铜线或铜箔作为导体材料，以确保其具有较低的电阻和良好的导电性能。
同时，绕组的结构设计也应考虑到电场分布的均匀性和电压梯度的合理性，以确保电压互感器能够输出稳定的电压信号。
最后，由于电压互感器开口三角形绕组的额定电压负责输出电压信号，因此在确定额定电压时，还需要考虑其使用环境和测量设备的要求。
例如，在高压变电站中使用的电压互感器，其额定电压应该满足电压等级的要求，并且必须经过严格的校准和测试，以确保其输出的电压信号精度和稳定性。
总之，电压互感器开口三角形绕组的额定电压是一个非常重要的参数，其确定应根据实际应用要求和设计要求来进行。
只有在合
理的设计和严格的测试下，电压互感器才能够发挥其良好的测量和保护作用。
电压互感器设计计算
电压互感器设计计算电压互感器是一种测量高电压的电器装置，它通过电感和磁链耦合原理将高压侧的高电压信号转换成低电压信号，以便测量、保护和控制装置使用。
设计和计算电压互感器需要考虑很多因素，例如额定电压、容量、抗短路能力、磁化特性和误差等。
下面将详细介绍电压互感器设计和计算的过程。
首先，电压互感器的设计需要确定额定电压。
额定电压是指电压互感器连续运行的最高电压值，通常选择额定电压为系统工作电压的1.1~1.2倍，以保证电压互感器的安全运行。
其次，根据额定电压和要求的输出电压比例确定变比。
变比是指高压侧与低压侧电压之间的比值。
变比可以根据需求来确定，常见的变比有1:1、10:1、100:1等。
变比的选择要考虑到测量范围、精度和输出电压等要求。
然后，计算电感值。
电感是电流在电压互感器中产生磁能的度量。
电感可以通过下式计算得到：L = Vn * n / (2 * π * f * Imax)其中，L为电感值，Vn为额定电压，n为变比，f为频率，Imax为电流互感器的额定电流。
计算完成后，需要选择合适的铁芯材料和截面积。
铁芯材料的选择要考虑到对磁场的导磁性和磁饱和能力，常见的铁芯材料包括硅钢片和铁氧体等。
截面积的选择要根据电感值和变比来确定，以满足对电压的耦合效果和磁场的均匀分布。
在设计过程中，还需要考虑到电压互感器的抗短路能力。
抗短路能力是指电压互感器在短路条件下能够承受的最大电流，并保持正常工作。
Zsc = Vn / (In * S)其中，Zsc为短路阻抗，Vn为额定电压，In为电流互感器的额定电流，S为电压互感器的容量。
最后，还需要进行磁化特性和误差计算。
磁化特性是指电压互感器在额定电压下的磁化曲线。
在设计过程中，通常需要进行磁化特性的仿真和优化，以满足国际标准的要求。
误差是指电压互感器输出信号与输入信号之间的差异。
误差计算可以通过校正和标定来进行，以确保电压互感器的精度和可靠性。
综上所述，电压互感器的设计和计算涉及到很多方面，包括额定电压、变比、电感值、铁芯材料、抗短路能力、磁化特性和误差等。
pt电压互感器规格 -回复
pt电压互感器规格-回复在这篇文章中，我们将讨论PT电压互感器规格。
PT电压互感器是一种常用的电力设备，用于降低高电压系统中的电压到适合测量和保护设备的水平。
PT电压互感器规格的选择对电力系统的运行和安全起着至关重要的作用。
下面我们将一步一步解析PT电压互感器规格的相关内容。
第一步：什么是PT电压互感器？PT电压互感器，又称为电压变压器，是一种用于将高电压系统中的电压经过降压装置降至可测量和保护装置所能承受的水平的电力设备。
PT 电压互感器通常由高压绕组、低压绕组、磁芯和外壳组成，通过磁场感应原理将高压电压转变为低压电压。
第二步：PT电压互感器规格的重要性PT电压互感器规格的选择对于电力系统的运行和安全非常重要。
合适的PT电压互感器规格能确保测量准确度和设备保护的可靠性。
不合适的PT电压互感器规格可能会导致误差、设备损坏甚至系统故障。
第三步：PT电压互感器规格的选择因素选择PT电压互感器规格时需要考虑以下因素：1. 电压等级：PT电压互感器的额定电压等级应与系统中的电压等级相匹配。
例如，如果系统电压为110kV，则PT电压互感器的额定电压可以选择为110kV或稍高。
2. 比负荷：PT电压互感器在正常运行时会消耗一定的电能，这称为比负荷。
比负荷通常以百分比表示，应根据系统负载情况选择适当的比负荷范围。
3. 负载电流：PT电压互感器的额定负载电流应能够满足系统中测量和保护设备的要求。
负载电流应根据实际情况选择，一般不应小于系统中任何测量或保护设备的额定电流。
4. 精度等级：精度等级衡量了PT电压互感器的测量准确度。
根据系统的要求，选择适当的精度等级，例如0.2级、0.5级等。
第四步：PT电压互感器规格的安装和调试在选择完合适的PT电压互感器规格后，还需要进行安装和调试工作。
PT电压互感器的安装应符合相应的安装规范，并确保连接正确可靠。
在调试过程中，需要验证PT电压互感器的准确性和灵敏度，并进行必要的校准。
电压互感器运行规定
电压互感器运行规定
3.9.1电压互感器二次侧严禁短路。
3.9.2电压互感器允许在不超过其1.3倍额定电压下长期运行。
3.9.3二次绕组必须有可靠的保护接地，且只允许有一个接地点。
3.9.4电压互感器退出运行检修时，应采取如下措施：
3.9.
4.1电压互感器停运时，应先断开二次侧，再断开一次侧，以防止二次回路反送电。
3.9.
4.2电压互感器退出运行时，应将失去电压可能误动的保护和自动装置退出运行。
3.9.5电压互感器投入运行前，应采取如下措施：
3.9.5.1检查电压互感器所做措施已全部恢复。
3.9.5.2检查一次侧中性点接地和二次绕组一点接地良好。
3.9.5.3检查一、二次侧熔断器，二次侧空气开关完好并接触正常。
3.9.5.4检查外观清洁，绝缘子无破损、无裂纹，周围无杂物。
3.9.5.5测量电压互感器绝缘电阻应合格。
一次侧额定电压在3kV及以上的，均使用2500V摇表测量，其绝缘电阻应不低于1MΩ/kV；二次侧使用500V摇表测量，其绝缘电阻应不低于0.5MΩ。
3.9.5.6投运时，应检查电压互感器一次侧保险装上正常，合上一次侧隔离开关，然后装上二次侧保险。
三相电压互感器的作用-概述说明以及解释
三相电压互感器的作用-概述说明以及解释1.引言1.1 概述概述电力系统中，三相电压互感器是一种常见的电力测量设备，广泛应用于变电站、电力系统监测和保护等领域。
它是用来测量和监控电力系统中三相电压的重要工具，能够将高电压转换为低电压进行测量，确保电力系统的安全运行。
三相电压互感器通过互感原理实现电压的变换，将高电压的三相信号变换为标准化的低电压输出，以供电力系统中的测量仪表、计算机监控系统和保护装置等设备进行准确测量和判断。
它具有体积小、精度高、响应速度快的特点，并且能够在高压环境下稳定工作。
三相电压互感器广泛应用于电力系统的各个环节，如变电站的电能计量、电力传输线路的监测、工业生产过程中的电力控制等。
它不仅能够提供电力系统的实时监测数据，还能够为电力系统故障诊断提供重要依据。
然而，三相电压互感器也存在一定的局限性。
由于其本身结构和材料的限制，它在高频率和大电流等特殊条件下的测量精度可能会有所下降。
此外，由于电力系统中存在多种电力负荷和谐波，会对互感器的测量精度产生影响。
因此，在实际应用中，需要根据具体的测量需求和环境条件选择合适的三相电压互感器。
总之，三相电压互感器在电力系统中扮演着重要的角色，能够准确测量和传递三相电压信号，保障电力系统的稳定运行。
随着电力系统的发展和技术的进步，三相电压互感器也将不断完善和发展，为电力系统的安全和稳定运行提供更加可靠的保障。
文章结构部分的内容应该包括对整篇文章的组织和结构进行说明。
具体内容可以包括以下几点：1.2 文章结构本文将分为引言、正文和结论三个部分进行论述。
引言部分将概述三相电压互感器的基本定义和原理，并介绍本文的目的。
正文部分将主要分为三个小节。
首先，将详细阐述三相电压互感器的定义和原理，包括其结构和工作原理等方面的介绍。
然后，将探讨三相电压互感器的作用和应用场景，包括在电力系统中的应用和重要作用等方面的说明。
最后，将评述三相电压互感器的优点和局限性，包括其在实际应用中存在的限制和改进的可能性等方面的讨论。
35KV电流互感器技术参数速查表
35KV电流互感器技术参数速查表一、产品概述我们的35KV电流互感器是一种用于电力系统中测量高电压电流的传感器，主要用于保护和测量电路。
它采用电磁感应原理，将高电压电流转换为标准信号，以便于测量和保护装置进行判断。
产品符合GB/T 500622008《电力装置的电测量仪表装置设计规范》和DL/T 52222005《导体和电器选择设计技术规定》等标准。
二、技术参数1. 额定电压：35KV2. 额定电流：100A、150A、200A、250A、300A、400A等（可根据客户需求定制）3. 准确级：0.2级、0.5级、1.0级、3.0级等（可根据客户需求定制）4. 变比误差：±0.5%5. 角度误差：±30′6. 频率范围：50/60Hz7. 绝缘电阻：≥100MΩ8. 承受电压：42KV9. 温度范围：25℃～+55℃10. 湿度范围：5%～95%三、安装尺寸四、案例分析以一款35KV电流互感器为例，假设其额定电流为200A，准确级为0.2级，变比误差为±0.5%，角度误差为±30′。
在某电力系统中，该电流互感器用于保护和测量电路。
在运行过程中，其准确级和变比误差保证了测量结果的高精度，角度误差则在允许范围内，对系统的影响较小。
五、注意事项1. 在安装和运行过程中，请确保电流互感器符合我国相关法规和标准要求。
2. 请根据实际应用场景选择合适的电流互感器型号和参数。
3. 电流互感器应安装在干燥、通风、无腐蚀性气体的环境中。
4. 电流互感器周围应留有足够的空间，以便于维修和检测。
5. 定期对电流互感器进行绝缘电阻测试和检查，确保其正常运行。
重点和难点解析：额定电压是电流互感器最基本的技术参数之一。
35KV的额定电压意味着该电流互感器适用于35千伏的电力系统。
在选择电流互感器时，必须确保其额定电压与系统的运行电压相匹配。
如果不匹配，可能会导致设备损坏或测量不准确。
电压互感器的额定电压因数及其相应的额定时间
(a)一台单相电压互感器的接线；(b)两台单相电压互感器接成不完全星形的接线；
(c)三台单相电压互感器的接线；(d)三相五心柱式电压互感器的接线
图9-6 (a)是一台单相电压互感器的接线，一次绕组接于线电压，二次绕组可接入电压表、频率表及电压继电器及阻抗继电器；适用于中性点不接地系统的小电流接地系统，主要用于3～35kV系统中简单的场合。
图9-6 (b)是两台单相电压互感器接成不完全星形的接线，简称Vv接线，三相三线制系统测量功率或电能时多用这种接线，也可接入需要线电压的其他仪表与继电器，当负载为计费电能表时，所用的电压互感器为0.5级或0.2级。
图9-6 (c)是三个单相电压互感器的接线，一、二次绕组都接成星形，中性点接地，剩余电压绕组接成开口三角形。这种互感器因为接在相电压上，故额定一次电压为该级系统额定电压的1/√3。互感器供给仪表等负载的电压在额定情况下是标准电压100V，故二次绕组的额定电压为100/√3V。
图9-7剩余电压绕组在系统正常运行与单相故障时的电压相量图
(a)中性点有效接地系统；(b)中性绕组中的电压；
实线是系统c相发生短路或完全接地时的电压。
35kV及以上接于母线的电压互感器，多是用三台单相互感器连接。
在6～10kV系统中，除了可用三台单相互感器连接成图9-6 (c)的接线外，三相五心柱式电压互感器的内部接线也是星形、开口三角形，如图9-6 (b)所示。图9-8是三相五心柱式电压互感器的结构原理图，边上的两个心柱是零序磁通的通路。当系统发生单相接地时，零序磁通ΦA0、ΦB0、ΦC0有了通路，磁阻小，磁通增多，则互感器的零序阻抗大，零序电流小，发热不严重，不会危害互感器，作为三相电源，从接线图9-6(d)可以看出，其一次额定电压为系统的额定电压，二次额定电压为100V，开口三角形在正常时电压为零；当一次侧单相金属性接地时，开口三角形处电压为标准电压100V，即剩余电压绕组的额定相电压为100/3V。
互感器的主要技术参数
互感器的主要技术参数什么是互感器？互感器是电力系统中重要的测量仪器，它通过感应电流的变化来测量电压、电流等参数。
互感器主要由铁芯和线圈组成，其中铁芯由铁心和铁壳组成，线圈包裹在铁芯上。
主要技术参数1. 额定电压互感器的额定电压是指在额定工作条件下，互感器的最高允许电压值。
它通常有两个值，一个是瞬时值，一个是持续值。
电力系统中常用的额定电压有220V、500V、1kV、10kV等。
2. 额定电流互感器的额定电流是指在额定工作条件下，互感器所能承受的最大电流值。
它是互感器的重要参数之一，通常和额定电压一起表示，如220V/5A、1kV/1000A 等。
3. 精度等级互感器的精度等级是指互感器转换电流信号时的准确度。
电力系统中常用的精度等级有0.1、0.2、0.5、1等，在精度等级一定的情况下，精度越高，互感器的测量误差越小。
4. 阻抗互感器的阻抗是指互感器阻止电流流动的障碍程度。
它通常是由互感器的电路参数确定的，主要包括漏感电抗、耗磁电抗和电阻。
互感器的阻抗影响着功率因数和电路中的电压和电流分布。
5. 工作频率互感器的工作频率指互感器在电力系统中所处的工作频率范围。
在电力系统中，通常采用50Hz或60Hz的工作频率。
当互感器工作频率不同于其额定频率时，会导致互感器的测量误差增大。
6. 频率响应特性互感器的频率响应特性是指互感器在不同频率下对电流的变化响应程度。
在电力系统中，电流波形常常是复杂的，互感器的频率响应特性影响着互感器的测量精度。
7. 绝缘等级互感器的绝缘等级是指在额定工作条件下，互感器与周围环境的绝缘能力。
它决定了互感器在电力系统中的安全性和可靠性。
电力系统中常用的绝缘等级有0.5、1、3、3.5等。
总结互感器作为电力系统中重要的测量仪器，其主要技术参数对电力系统的稳定运行具有重要作用。
本文介绍了互感器的主要技术参数，包括额定电压、额定电流、精度等级、阻抗、工作频率、频率响应特性以及绝缘等级。
电压互感器主要技术指标
电压互感器主要技术指标电压互感器是一种常用的电力测量设备，用于将高电压系统中的电压信号降低并转换为低电压信号，以便进行测量、保护和控制等操作。
电压互感器的主要技术指标包括额定电压、精度等级、负载、频率特性、绝缘性能、短时热电流和准确等级等。
1.额定电压额定电压是电压互感器的核心参数之一，用于表示电压互感器可以正常工作的最高电压。
电压互感器的额定电压应与被测电路的电压相匹配，以确保正常的测量和保护功能。
常见的额定电压有6kV、10kV、35kV、110kV、220kV等。
2.精度等级精度等级是电压互感器的另一个重要参数，用于表示其测量精度的程度。
精度等级通常由国际电工委员会（IEC）规定，包括0.1级、0.2级、0.5级、1.0级等。
精度等级越高，测量误差越小，但成本也相应增加。
3.负载负载是指电压互感器输出端的负荷电流。
一般来说，电压互感器的负载应尽量小，以免影响测量精度和稳定性。
负载一般由负载电阻和负载容量两部分组成，常见的负载电阻有5Ω、10Ω、20Ω等。
负载容量则表示电压互感器能够承受的最大负载电流。
4.频率特性频率特性是指电压互感器在不同频率下的输出特性。
电压互感器应具有良好的频率响应特性，以确保在不同频率下能够提供准确的输出信号。
常见的频率范围为45Hz-65Hz。
5.绝缘性能绝缘性能是电压互感器的重要指标之一，用于表示其在额定电气压力下的绝缘能力。
电压互感器的绝缘电阻应达到额定值或超过规定的最小绝缘电阻，以确保互感器与被测电路之间的安全电气隔离。
6.短时热电流短时热电流是指电压互感器能够在短时间内承受的最大电流。
短时热电流通常由额定电流和额定时间组成，常见的短时热电流为20kA/3s、25kA/1s等。
电压互感器应具有良好的耐热能力，以确保在短时间内不发生热损坏现象。
7.准确等级准确等级是电压互感器的测量准确度的指标。
准确等级由国际电工委员会（IEC）规定，一般有P级、M级等等。
准确等级越高，测量误差越小，但成本也相应增加。
电压互感器的二次绕组的额定电压
电压互感器的二次绕组的额定电压在电力系统中，电压互感器是一种重要的装置，用于测量高压电网中的电压并将其降至安全的水平用于保护和测量。
其中，电压互感器的二次绕组的额定电压是一个关键的参数，它直接影响着互感器的性能和可靠性。
1. 什么是电压互感器？电压互感器（简称VT）是一种用于测量高压电力系统电压的仪器。
它能够将电网中的高压信号按比例降低到合适的测量范围内，以便保护装置或测量设备进行准确的电压测量。
电压互感器通常由高压绕组和低压绕组组成，其中低压绕组即为二次绕组。
2. 二次绕组的额定电压的重要性二次绕组的额定电压是指在额定负载条件下，互感器二次侧的电压。
这个参数直接影响着互感器的性能和可靠性。
如果二次绕组的额定电压选择不当，将可能导致测量不准确、保护性能下降甚至互感器损坏等问题。
在选择和设计电压互感器时，二次绕组的额定电压必须经过精确的计算和仔细的选取。
3. 如何计算二次绕组的额定电压二次绕组的额定电压一般由电压互感器的额定变比和额定一次电压来计算。
具体来说，它可以通过以下公式来计算：\[U_{2N} = k * U_{1N}\]其中，\(U_{2N}\)为二次绕组的额定电压，\(U_{1N}\)为一次电压的额定值，\(k\)为电压互感器的变比。
根据这个公式，我们可以看出，二次绕组的额定电压随着变比的增大而增大，随着一次电压的增大而增大。
4. 选取二次绕组的额定电压应注意的问题在选取电压互感器二次绕组的额定电压时，需要考虑以下几个方面：4.1. 负载特性：要考虑互感器在额定负载条件下的电压变化情况，确保二次绕组的额定电压能够满足测量和保护的要求。
4.2. 过载能力：考虑互感器在瞬时或短时过载时二次绕组电压的安全范围，避免因过载导致二次绕组电压过高而损坏互感器。
4.3. 变比精度：选择合适的变比，保证二次绕组的额定电压与测量和保护系统的要求相匹配。
5. 个人观点和理解在选择和设计电压互感器二次绕组的额定电压时，需要充分考虑电力系统的实际工作条件和互感器本身的特性。
什么是电压互感器的额定电压因数
什么是电压互感器的额定电压因数答：由于短路试验所加的电压很低，铁心中的磁通密度很小，这是铁心中的损耗相对于绕组中的电阻损耗可以忽略不计，所以变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗。
26、为什么星形连接的自耦变压器常带有角接第三绕组?它的容量是如何确定的?答：Yn，yn联接的自耦变压器，为了改善电动势波刀常设置一个独立的接成三角形的第三组绕组，它与其他绕组电磁感应关系但没有电的联系。
第三组绕组除了补偿三次谐外，还可以作为带负荷的绕组，其容量等于自耦变压器的电容量。
如仅用于改善电动势波形，则其容量等于电磁容量25％一30％。
27、变压器短路阻抗Ｚk％的大小对变压器运行能有什么影响?答：变压器短路阻抗Ｚk％的大小对变压器的运行主要以下影响：(1)对短路电流的影响：短路阻抗Ｚk％大的变压器，路电流小。
(2)对电压变化率的影响：当电流的标么值相等，负载抗角φ也相等时，Ｚk％越大，电压变化率越大。
(3)对并联运行的影响：并联运行的各台变压器中，若抗Ｚk％小的满载，则Ｚk％大的欠载；若Ｚk％大的满载，Ｚk％小的超载。
28、变压器三相直流电阻不平衡(不平衡的系大于2％)的原因是什么?怎样检查?答：变压器三相直流电阻不平衡的原因可能是绕组出头引线的连接焊接不好，匝间短路，引线与套管间的连接不良分接开关接触不良而造成的。
应分段测量直流电阻，若匝间短路，可由空载试验发现，此时空载损耗显著增大。
29、什么是电压互感器的额定电压因数?答：额定电压因数是电压互感器的主要技术数据之一。
定电压因数是在规定时间内能满足热性能及准确等级的最大电压与额定一次电压的比值。
它与系统最高电压及接地方式有关。
系统发生单相接地故障时，该因数一般不超过1．5或1．6(中性点有效接地系统)和1．9或2．0(中性点非有效接地系统)。
国标中规定为1．5和1．9。
30、什么是变压器油的闪点?怎样测定?测定闪点有什么意义?答：将试油在规定的条件下加热，直到蒸汽与空气的混合气体接触火焰发生闪火时的最低温度，即为该油的闪点。
电压互感器额定电压比的含义
电压互感器额定电压比的含义
电压互感器的额定电压比是指一、二次线圈电压之比，即■f^N = U\N/U2NKN是一个表示互感器特性的参数。
由于电压互感器一、二次线圈的额定电压已标准化，故电压比也就标准化了。
按在电压互感器二次回路的测量仪表在其刻度上已注明了电压比，故只要将所测得的电压U2N乘以KN，就得到实际的电压值。
电压互感器的匝数比是指一、二次线圈的咀数之比，用字母Kw表示Kw = Wx/Wi和变压器不同，电压互感器的电压比并非等于匝数比。
即KN#KW。
这是因为电压互感器运行中随着某些参数的变化会出现一些误差。
为改善误差特性，在设计电压互感器时，二次绕组的匝数已被适当地增多，即，亦即WVW2<171N/17N2，所以电压互感器的变比大于匝数比。
