锅炉除渣系统设计
干式排渣系统、锅炉除渣系统设备参数配置与选型设计技术
![干式排渣系统、锅炉除渣系统设备参数配置与选型设计技术](https://img.taocdn.com/s3/m/a2e7811f102de2bd970588c3.png)
干式排渣系统、锅炉除渣系统设备参数配置与选型设计方法目录1、非金属膨胀节密封及渣井; (3)2、渣井; (3)3、炉底排渣装置; (4)4、碎渣机: (9)5、渣仓; (11)6、干式卸料器: (14)7、加湿搅拌机: (18)1、非金属膨胀节密封及渣井;非金属膨胀节密封由多层不锈钢丝网和陶瓷织物匹配组成,能吸收锅炉的各方向的膨胀变形及位移,是连接锅炉水冷壁和干2、渣井;渣井的设计容积有120m3,满足锅炉BMCR工况下不少于6小3、炉底排渣装置;一级排渣机安装在液压关断门的下部,锅炉燃烧时产生的热炉渣落入一级排渣机输送带输送链板上,边输送边冷却直至输送至碎渣机进行破碎。
干式排渣机采用靠锅炉负压吸入空气、自然冷却的方式进行炉渣冷却。
干式除渣机可连续无间断运行。
为了保证干渣机在运行时保持输送网带的张力,在干渣机的尾部设有液压张紧装置。
该装置可以根据干渣机负荷量来调整输送网带的张力。
此外,干渣机尾部还设置了机械张紧装置,在液压张紧出故障时,保证干渣机能保持正常运行。
干渣机的清扫链条采用标准矿用链条,链条上安装有刮板,由输送网带和输送钢带落下的细炉渣由清扫链上的刮板刮出,带到排渣机出口。
干渣机设有过载保护,断带停车保护装置,事故信号送至锅炉除灰控制室。
干渣机设有渣温检测装置和落渣流动状态监测装置。
B、二级排渣机参数:4、碎渣机:碎渣机安装布置在一级干渣机出口,对干渣机输出的炉渣进5、渣仓;渣仓采用钢制结构形式,直径10m,容积大于500m3,渣仓设高料位计及连续料位计,渣仓顶部设有布袋除尘器、真空释放阀6、干式卸料器:7、加湿搅拌机:。
循环流化床锅炉机械除渣系统设计总结
![循环流化床锅炉机械除渣系统设计总结](https://img.taocdn.com/s3/m/228c700633d4b14e852468dc.png)

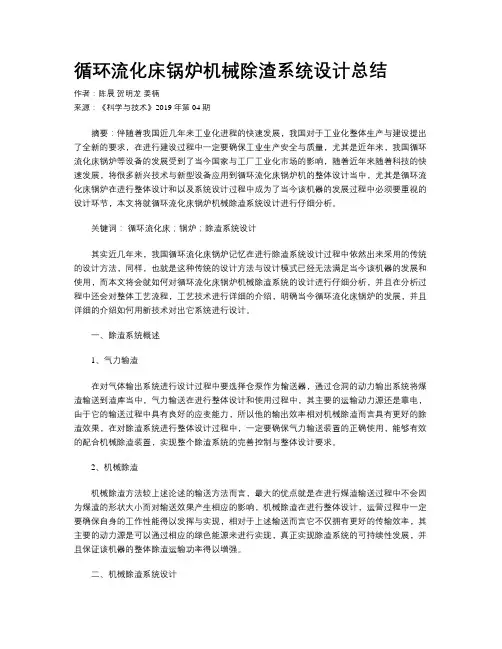

循环流化床锅炉机械除渣系统设计总结作者:陈晨贺明龙姜楠来源:《科学与技术》2019年第04期摘要:伴随着我国近几年来工业化进程的快速发展,我国对于工业化整体生产与建设提出了全新的要求,在进行建设过程中一定要确保工业生产安全与质量,尤其是近年来,我国循环流化床锅炉等设备的发展受到了当今国家与工厂工业化市场的影响,随着近年来随着科技的快速发展,将很多新兴技术与新型设备应用到循环流化床锅炉机的整体设计当中,尤其是循环流化床锅炉在进行整体设计和以及系统设计过程中成为了当今该机器的发展过程中必须要重视的设计环节,本文将就循环流化床锅炉机械除渣系统设计进行仔细分析。
关键词:循环流化床;锅炉;除渣系统设计其实近几年来,我国循环流化床锅炉记忆在进行除渣系统设计过程中依然出来采用的传统的设计方法,同样,也就是这种传统的设计方法与设计模式已经无法满足当今该机器的发展和使用,而本文将会就如何对循环流化床锅炉机械除渣系统的设计进行仔细分析,并且在分析过程中还会对整体工艺流程,工艺技术进行详细的介绍,明确当今循环流化床锅炉的发展,并且详细的介绍如何用新技术对出它系统进行设计。
一、除渣系统概述1、气力输渣在对气体输出系统进行设计过程中要选择仓泵作为输送器,通过仓洞的动力输出系统将煤渣输送到渣库当中,气力输送在进行整体设计和使用过程中,其主要的运输动力源还是靠电,由于它的输送过程中具有良好的应变能力,所以他的输出效率相对机械除渣而言具有更好的除渣效果,在对除渣系统进行整体设计过程中,一定要确保气力输送装置的正确使用,能够有效的配合机械除渣装置,实现整个除渣系统的完善控制与整体设计要求。
2、机械除渣机械除渣方法较上述论述的输送方法而言,最大的优点就是在进行煤渣输送过程中不会因为煤渣的形状大小而对输送效果产生相应的影响,机械除渣在进行整体设计,运营过程中一定要确保自身的工作性能得以发挥与实现,相对于上述输送而言它不仅拥有更好的传输效率,其主要的动力源是可以通过相应的绿色能源来进行实现,真正实现除渣系统的可持续性发展,并且保证该机器的整体除渣运输功率得以增强。
CFB循环流化床锅炉检修规程之出渣系统
![CFB循环流化床锅炉检修规程之出渣系统](https://img.taocdn.com/s3/m/6ca5d94014791711cd791708.png)
第四篇除渣系统检修编撰:王慧琦指导老师:丁立波第一章滚筒式冷渣机的检修1 概述除渣系统简介本锅炉除渣采用江苏荣达电力设备有限公司制造DG-03型滚筒冷渣机。
冷渣器由进料室、出料室、转子、驱动装置、基架、断水保护装置等部分组成。
用于流化床锅炉的热渣(约850℃)冷却。
冷却后的渣温一般不大于95℃。
冷却介质以循环冷却水为主,冷却后的水温可到65~85℃。
冷渣器的设计参数见下表:水冷式滚筒冷渣机2台/炉生产厂家江苏荣达电力设备有限公司型号DG-03 规格1520×6000mm入口渣温≤1000℃传动方式链轮传动进渣粒度≤30mm 出口渣温≤100℃冷却渣量0~3t/h 进水温度≤37℃进水压力0.35-0.65MPa 冷却水量10~15t/h水阻≤0.05MPa 物料粒径≤80 mm驱动电机型号YX3-112M-4 驱动电机制造厂家常州市南方电机有限公司减速机型号BW27-43-4 电机防护等级IP55驱动电机电压380V 驱动电机电流8.6A电机功率4kW 筒体转速0~9 r/min电机转速1440r/min(变频)额定转矩N.m2 冷渣器工作原理及结构特点冷渣器的结构简图见图:3 冷渣机的检修工艺3.1进出冷却水的旋转水接头里端的密封填料,需适时调节其压紧度,以维持每分钟漏水不多于2滴为宜。
当填料失效则及时更换。
3.2生产运行中的冷渣机停车时,不可立即中断冷却水;否则将引起冷渣机过热受损。
3.3冷渣机运行日久其滚筒高度会因支撑圈和支承轮磨损而下降,允许的下降量是5mm。
3.4冷渣机进渣密封结构中,密封环、密封圈和进渣管等都是易损件,磨损失常时则需更换或焊补。
3.5运行每半年根据水质结垢情况定期除垢(可由专业公司进行酸洗除垢)。
4.冷渣机大小修标准项目序号大修标准项目小修标准项目1 检查、修补磨损的外壳、冷却水管检查进口挡板、齿轮传动装置、传动电机减速器2 检修进口挡板、齿轮传动装置、传动电机减速器检查旋转水接头的填料密封及推力滑轴承3 检修更换支撑轮冷渣机漏灰冒灰的处理4 检查旋转水接头的填料密封及推力滑轴承5 检查更换冷渣机进渣密封结构中的密封环、密封圈和进渣管第二章皮带输渣机检修1 概述皮带输渣机用于输送循环流化床锅炉产生的炉渣,其堆积密度:~1.2 t/m3,粒度:≤20mm,温度≤650℃(瞬时间断运行时不大于850℃)。
循环流化床锅炉机械除渣系统设计分析总结
![循环流化床锅炉机械除渣系统设计分析总结](https://img.taocdn.com/s3/m/6569b6e4482fb4daa58d4bff.png)
循环流化床锅炉机械除渣系统设计分析总结摘要:在锅炉运行过程中,机械除渣系统是非常重要的一种辅助系统,锅炉除渣系统的类型不同其使用性能和工作原理也各不相同,所以,一定要有针对性的设计循环流化床锅炉机械出渣系统,只有如此才能保证设备在运行的时候性能可靠,另外也可以让循环流化床锅炉机械除渣系统的运行效率进一步提升,本文重点分析和研究循环流化床锅炉机械除渣系统设计过程中的要点,以供参考。
关键词:循环流化床锅炉;机械除渣;系统设计1机械除渣系统概述如果发现循环流化床锅炉出现底渣,第一需要在冷渣器当中做好冷却工作,接着通过冷渣器下的渣沟中的输送机向锅炉区进行水平输送,接着通过斗式提升机转移到渣库当中,依照实际情况,合理的进行输送机的选择,可以选择刮板输送机,也可以选择链斗输送机。
底渣到达渣炉之后,主要分成两份,首先通过双轴搅拌机对其进行加水调湿,接着通过自卸汽车运输,将其送到渣场,然后做好碾压堆放工作,另外一部分通过散装机装车向用户处发送,如果渣库是双渣库,那么,还需要在另外一个渣库当中进行相应加返料系统的设置,这样能够利用振动筛甄别、筛选渣库当中的底渣,对锅炉床料粒度要求符合的底渣进行选择,接着利用输送系统将其向锅炉加沙口当中运输,对床料进行填充,这种渣返料系统的机械式加沙技术,能够让劳动效率提高,而且能够对劳动时间进行有效控制。
2循环流化床锅炉机械除渣系统设计要点2.1机械除渣系统设备选择2.1.1链斗输送机在机械除渣系统当中,链斗输送机能够让物料水平或倾斜运输得以实现,主要是通过链条的带动使料渣沿着轨道运行,这种机械系统在运行的时候具有很强的使用性能,耐高温性较好,而且具有较强的体积容量,符合循环流化床炉渣除渣系统的具体要求,另外适应性较强,能够符合一些磨琢性较强或者带有锋利锐角的物料运输的条件,另外倾斜运输的时候,最大倾角可以控制在55度左右,因此这种机械设备在实际使用的过程中灵活性较高,但是因为链斗运输机运行的时候容易受到斗舌的影响,如果安装人员没有有效控制料斗安装过程中的质量就会形成误差间隙,导致料斗在运输的时候出现搭接不严密等问题,料斗上沿斗舌,往往会造成一些物料出现反弹的情况而造成积料,底部出现积料对整个链斗运输机的正常工作产生较大影响,甚至产生停机等问题。
锅炉除渣系统除尘改造
![锅炉除渣系统除尘改造](https://img.taocdn.com/s3/m/6c7fda0916fc700abb68fc54.png)
锅炉除渣系统除尘改造摘要:循环流化床锅炉底渣粒径一般小于15mm,且小于1mm的颗粒占较大的份额。
在干式除渣的输送过程中,经常会发生粉尘的扬析现象,如不能采取可靠的除尘措施,将会严重影响锅炉间的现场环境卫生,并威胁运行人员的身体健康。
文章介绍了针对我公司两台75吨/时循环流化床锅炉除渣系统设备结构及布置特点,以及实际运行状况,所采取的一系列技术改造,有效地降低了现场粉尘浓度,改善了现场环境。
关键词:粉尘;封闭;扁布袋除尘器我公司两台75t/h循环流化床锅炉除渣系统由冷渣机、平皮带输送机及大倾角皮带输送机组成。
每台锅炉配置两台冷渣机,锅炉运行的底渣经冷渣机冷却至800c以下,经1#除渣机(dtⅱ-500型平皮带输送机)、2#除渣机(ddj-500型大倾角皮带输送机)输送并提升至除渣仓。
该除渣系统中的两台输送机除承料段设置封闭导料槽外,均为开式布置,锅炉底渣在输送过程中直接与现场空气接触,大量的粉尘飘逸至现场空气中,严重污染了锅炉间0米、7米层现场环境,导致0米层可见度极低,现场卫生清理工作强度增大,并严重危害现场操作人员的身体健康。
为了解决上述问题,2007年在除渣系统中安装了两台扁布袋除尘器,但收效甚微。
为了最大限度地减少除渣皮带周围空间的粉尘含量,改善其周围作业环境,减少粉尘对现场员工的危害,必须对该系统进行改造。
1 运行现场灰尘产生的原因分析1.1 空气流动夹带灰尘对于开式布置的输送机来说,灰渣直接与室内空气接触,占很大份额的细灰会由于空气的流动作用被夹带至输送带周围的空气中,造成0米层现场的空气污染,并且由于锅炉间7米层鼓风机室内吸风口的吸风作用,空气会向上部流动,造成了7米层的空气污染,这种情况在冬季室内封闭的状态表现较为突出。
0米层空气流动产生的主要原因有:(1)由于灰渣温度偏高(800c左右),与室内温度的差值较大,温差作用(热压作用)产生了空气的自然流动;(2)输送带的连续运行,带动了周围空气的流动。
锅炉干排渣系统钢带打滑问题分析及处理
![锅炉干排渣系统钢带打滑问题分析及处理](https://img.taocdn.com/s3/m/731535de4793daef5ef7ba0d4a7302768e996fbc.png)

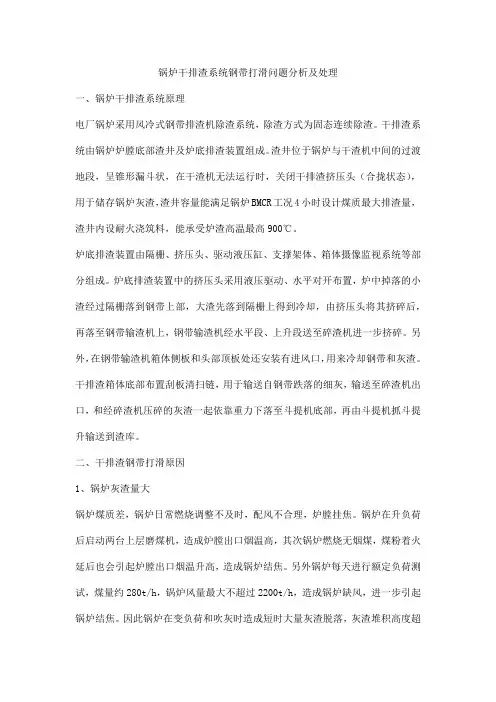

锅炉干排渣系统钢带打滑问题分析及处理一、锅炉干排渣系统原理电厂锅炉采用风冷式钢带排渣机除渣系统,除渣方式为固态连续除渣。

干排渣系统由锅炉炉膛底部渣井及炉底排渣装置组成。
渣井位于锅炉与干渣机中间的过渡地段,呈锥形漏斗状,在干渣机无法运行时,关闭干排渣挤压头(合拢状态),用于储存锅炉灰渣,渣井容量能满足锅炉BMCR工况4小时设计煤质最大排渣量,渣井内设耐火浇筑料,能承受炉渣高温最高900℃。
炉底排渣装置由隔栅、挤压头、驱动液压缸、支撑架体、箱体摄像监视系统等部分组成。
炉底排渣装置中的挤压头采用液压驱动、水平对开布置,炉中掉落的小渣经过隔栅落到钢带上部,大渣先落到隔栅上得到冷却,由挤压头将其挤碎后,再落至钢带输渣机上,钢带输渣机经水平段、上升段送至碎渣机进一步挤碎。
另外,在钢带输渣机箱体侧板和头部顶板处还安装有进风口,用来冷却钢带和灰渣。
干排渣箱体底部布置刮板清扫链,用于输送自钢带跌落的细灰,输送至碎渣机出口,和经碎渣机压碎的灰渣一起依靠重力下落至斗提机底部,再由斗提机抓斗提升输送到渣库。
二、干排渣钢带打滑原因1、锅炉灰渣量大锅炉煤质差,锅炉日常燃烧调整不及时,配风不合理,炉膛挂焦。
锅炉在升负荷后启动两台上层磨煤机,造成炉膛出口烟温高,其次锅炉燃烧无烟煤,煤粉着火延后也会引起炉膛出口烟温升高,造成锅炉结焦。
另外锅炉每天进行额定负荷测试,煤量约280t/h,锅炉风量最大不超过2200t/h,造成锅炉缺风,进一步引起锅炉结焦。
因此锅炉在变负荷和吹灰时造成短时大量灰渣脱落,灰渣堆积高度超过钢带顶部罩壳支撑横梁,造成钢带过载打滑造成钢带积渣过载打滑,就只能进行人工清理灰渣。
2、排渣系统局部堵塞(1)异物堵塞书输渣通道比如锅炉内部防磨瓦掉落到干排渣系统,堵塞输渣通道,造成斗提机或者碎渣机排渣不畅,另外碎渣机压板老化破碎能力不够,导致碎渣机上部灰渣下不去,钢带持续运转引起钢带后半段积渣引起过载,因此锅炉停运后必须对每块防磨瓦进行检查固定,防止运行中脱落,还应加强碎渣机日常维护工作。
