实验二空间数据的采集、转换与处理(MapGIS
MAPGIS实验操作文档 (2)
实验一用MAPGIS 对扫描图进行屏幕跟踪矢量化1. 目的：掌握地图扫描矢量化的基本原理、方法和步骤，熟悉MAPGIS 主要绘图和编辑工具的使用。
2. 功能：扫描矢量化子系统，通过扫描仪输入扫描图象，然后通过矢量追踪，确定实体的空间位置。
对于高质量的原资料，扫描是一种省时、高效的数据输入方式。
3. 内容：用矢量方法对G0或G1或G2或G3或G4图进行屏幕跟踪矢量化。
4. 步骤：（1） MAPGIS 系统设置（参看屏幕录制1）安装目录下的SAMPLE ，CLIB ，SLIB 。
TEMP 文件。
（2） 新建工程（参看屏幕录制2）（3） 新建工程图例（参看屏幕录制3）它将图形中的文字、图形符号、注记、填充花纹及各种线型等抽取出来，单独处理；经过编辑、修改；生成子图库、线型库、填充图案库和矢量字库，自动存放到系统数据库中，供用户编辑图形时使用。
（4） 矢量化参数配置（参看屏幕录制4）（5） 屏幕跟踪矢量化（参看屏幕录制5）（6） 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。
图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。
5. 文件类型参考TIF ：扫描光栅文件WT ：点文件WL ：线文件WP ：区文件MPJ ：工程文件CLN: 工程图例文件6. 矢量化流程图 可用二值扫描、灰度扫描或彩色扫描一般情况下，先使量化后对矢量图形数据进行校 正，但有时需要与已有的图型套何时，即需要先将扫描的图像与已有的图像配准，后进行矢量化用扫描仪将图纸扫描存于TIFF文件 有必要时进行图像校正，为 了显示速度可存RBM 格式 (图象镶嵌模块) 读图、分层编辑层名字点抽稀因子就是控制线在抽稀后与 原光栅中心线之间的最大偏差值， 实际上就是控制数据精度要求图1 矢量化流程图具体的实验有如下几个； 实验二用MAPGIS 造区实验三图形裁剪实验四 误差校正实验五 投影转换、数据输出实验六 标准图框-投影变换实验七 绘制等值线实验八 缓冲区分析、DTM实验九 网络分析对MAPGIS 感兴趣的可以联系我277876438希望对热爱学习的有帮助设置矢量化范围 装入光栅文件设置当前层设置缺省参数 设置矢量化参数 交互矢量化 保存文件。

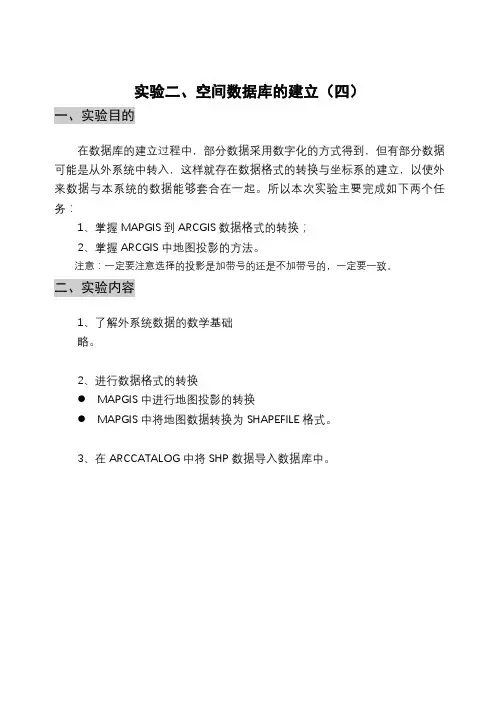

实验二—空间数据库的建立(四)
实验二、空间数据库的建立（四）一、实验目的在数据库的建立过程中，部分数据采用数字化的方式得到，但有部分数据可能是从外系统中转入，这样就存在数据格式的转换与坐标系的建立，以使外来数据与本系统的数据能够套合在一起。
所以本次实验主要完成如下两个任务：1、掌握MAPGIS到ARCGIS数据格式的转换；2、掌握ARCGIS中地图投影的方法。
注意：一定要注意选择的投影是加带号的还是不加带号的，一定要一致。
二、实验内容1、了解外系统数据的数学基础略。
2、进行数据格式的转换●MAPGIS中进行地图投影的转换●MAPGIS中将地图数据转换为SHAPEFILE格式。
3、在ARCCATALOG中将SHP数据导入数据库中。
4、在ARCGIS中进行地图地理坐标的定义在ArcMap中新建地图文档，添加上一步成生成的图层。
打开ArcToolbox，执行命令“Define projection”命令2-3-在定义投影对话框中，选择要素类：点击坐标系输入框右边的按钮，在出现的“空间参考属性”对话框中，选择一个地理坐标系，GCS_Beijing_1954（注意：前提是我们已知道图层是使用北京1954地理坐标系）。
5、查看地图投影在内容表中，右键点击上一步的数据文件，查看“properties”,在属性对话框中，点击“source”选项页，查看这个图层的坐标系是否已经被指定为“北京1954地理坐标系”。
4-5-6、进行地图投影：地理坐标系－>北京1954坐标系转换1）在第5步的基础上进行。
2）打开ArcToolbox ，执行命令“project ”命令3）在“project”对话框中，依次设定输入要素类，系统自动输入要素类的地理坐标。
4）从预定义的坐标系中选择（Projected Coordinate Systems\Gauss Kruger\Beijing 1954\Beijing 1954 3 Degree GK Zone 36.prj）。
GIS实验报告之空间数据的转换与处理
西北师范大学学生实验报告学院地理与环境科学学院专业地理信息系统年级、班04级地信班学号200475040113 姓名同组者课程名称GIS软件实验题目空间数据的转换与处理成绩一、实验目的：熟练掌握ArcGIS软件的投影变换、格式转换及数据处理功能二、实验内容：白水县DEM的拼接、提取以及投影变换，包括操作步骤以及结果。
三、实验过程：1.白水县行政范围的提取（1）、加载原始数据的步骤：打开ArcMap后，选择相应的路径之后，加载数据后的画面如下：（2）、依据”Name”字段，提取白水县行政范围：点击此处加载数据选择vector.shp点击得到如下的对话这是打开Select对话框的路径输入的SQL表达语句点击ok完成操作后的图形如下2.DEM数据的并接（1）、加载横跨白水县的两幅DEM数据：加载DEM和上面的图之后的图形（2）、DEM数据的拼接打开Mosaic To New Raster的路径Mosaic To New Raster的对话框如下;点它加载DEM数据输入DEM选择16_bit_UNSIGNED选择MEAN点击ok后的画面如下3.利用白水县范围对DEM裁切：（1）、打开Extract by Mask对话框的方法打开Extract by Mask对话框的的路径（2）、在Extract by Mask对话框输入相应的参数在此输入参数点击ok后的画面如下4.白水县DEM的投影变换：在此选择的投影变换的路径打开的Project对话框的界面如下：选择投影的对话框如下：点Add 后的画面如下：点它选择投影选择19带点击ok即可，它的坐标已经变了，如下图;四、试验总结：通过这个试验学会了用ArvGIS的空间数据的转换与处理的基本功能，对这个软件有所了解。
教师意见：年月日。

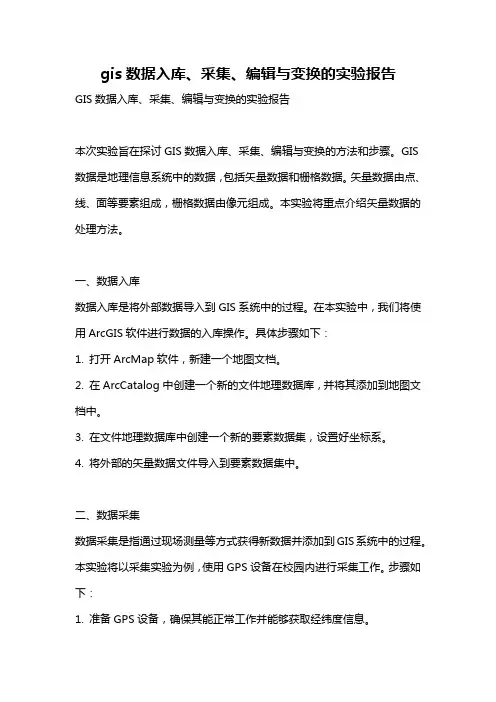

gis数据入库、采集、编辑与变换的实验报告
gis数据入库、采集、编辑与变换的实验报告GIS数据入库、采集、编辑与变换的实验报告本次实验旨在探讨GIS数据入库、采集、编辑与变换的方法和步骤。
GIS 数据是地理信息系统中的数据，包括矢量数据和栅格数据。
矢量数据由点、线、面等要素组成，栅格数据由像元组成。
本实验将重点介绍矢量数据的处理方法。
一、数据入库数据入库是将外部数据导入到GIS系统中的过程。
在本实验中，我们将使用ArcGIS软件进行数据的入库操作。
具体步骤如下：1. 打开ArcMap软件，新建一个地图文档。
2. 在ArcCatalog中创建一个新的文件地理数据库，并将其添加到地图文档中。
3. 在文件地理数据库中创建一个新的要素数据集，设置好坐标系。
4. 将外部的矢量数据文件导入到要素数据集中。
二、数据采集数据采集是指通过现场测量等方式获得新数据并添加到GIS系统中的过程。
本实验将以采集实验为例，使用GPS设备在校园内进行采集工作。
步骤如下：1. 准备GPS设备，确保其能正常工作并能够获取经纬度信息。
2. 在校园内选择几个地点，如教学楼、运动场等，使用GPS设备记录相应地点的经纬度信息。
3. 将GPS设备连接到计算机上，导出采集到的数据。
4. 将采集到的经纬度数据转换为点要素，并将其添加到刚刚创建的要素数据集中。
三、数据编辑数据编辑是指对已有的数据进行修改、删除、添加等操作的过程。
在本实验中，我们将对采集到的数据进行编辑。
具体步骤如下：1. 选择需要编辑的图层，使用编辑工具栏中的编辑工具对要素进行编辑。
2. 可以通过修改要素的属性值、删除不需要的要素、添加新的要素等方式进行编辑。
3. 完成编辑后，保存修改，并关闭编辑状态。
四、数据变换数据变换是指将不同坐标系、投影等的数据进行转换的过程。
在本实验中，我们将对已有的数据进行坐标转换。
具体步骤如下：1. 打开ArcToolbox，选择"数据管理工具"，找到"投影"工具集下的"批量投影"工具。
MAPGIS空间分析实验报告
GIS实验报告班级：10测绘学号：1000902024姓名：扈芳一．实验名称:空间分析；二．实验对象:mapgis67中sample中的“ku6_3.wl”；三．实验内容（一）对文件“ku6_3.wl”文件进行净化1、打开狗，再打开MAPGIS主菜单，图形处理——输入编辑——新建工程，在工作台的位置单击鼠标右键添加项目，在弹出的对话框中找到mapgis67中sample中的文件“ku6_3.wl”，打开，再将添加的“ku6_3.wl”打开。
在工作区更新窗口，出现如下的界面再在菜单栏中打开线编辑，选择删除线，通过放大、缩小，框选的方式删除所有除高程线之外的线。
(二)将净化后的图进行高程处理（三）1、修改属性结构当我们打开菜单栏中的其他，选择浏览图元属性，选择任一条线，在其后弹出的对话框中只有“ID”和“长度”属性，我们需加入“高程”属性，步骤如下：右击，选择修改属性结构，在弹出的编辑属性结构对话框中输入字段名称高程值，按回车键选择字段类型为浮点型，再按回车键，输入字段长度为5，小数位数为1，再按回车键，点击OK。
注意，一定要按回车键将箭头放到第四格2、高程自动赋值在菜单栏中打开矢量化，选择高程自动赋值，在图的最中间线圈的中间单击鼠标左键出现蓝色射线，将其拖动到最外面的线外再单击鼠标左键，弹出高程增量输入对话框，输入当前高程为6700，输入高程增量为-10按确定后，所赋值的等高线变为黄色，选择与未赋值的等高线相邻的已赋值等高线，浏览图元属性，记住其高程值，以此为参考对剩下的等高线进行赋值，所有等高线赋值完毕后如下（四）空间分析打开MAPGIS主菜单，空间分析——DTM分析，在生成的窗口中的菜单栏中打开文件——打开数据文件——线数据文件，打开“ku6_3.wl”文件文件打开再选择菜单栏中的“处理点线”中的“线数据高程点提取”，于是弹出如下窗口：按确定，出现再在菜单栏中打开Grd模型，选择离散数据网格化点击确定；再打开菜单栏中的“文件”选择“打开三角剖分文件”，在弹出的如下对话框中选择“TmpGrid.GRD”。

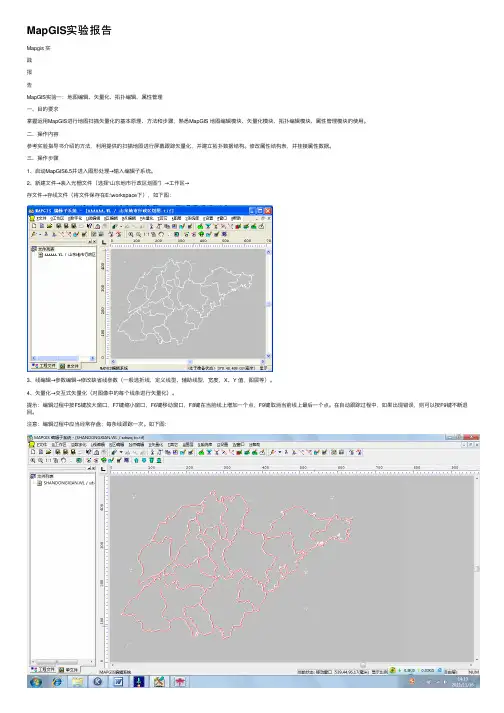

MapGIS实验报告
MapGIS实验报告Mapgis 实践报告MapGIS实验⼀：地图编辑、⽮量化、拓扑编辑、属性管理⼀、⽬的要求掌握运⽤MapGIS进⾏地图扫描⽮量化的基本原理、⽅法和步骤，熟悉MapGIS 地图编辑模块、⽮量化模块、拓扑编辑模块、属性管理模块的使⽤。
⼆、操作内容参考实验指导书介绍的⽅法，利⽤提供的扫描地图进⾏屏幕跟踪⽮量化，并建⽴拓扑数据结构。
修改属性结构表，并挂接属性数据。
三、操作步骤1、启动MapGIS6.5并进⼊图形处理→输⼊编辑⼦系统。
2、新建⽂件→装⼊光栅⽂件（选择“⼭东地市⾏政区划图”）→⼯作区→存⽂件→存线⽂件（将⽂件保存在E:\workspace下），如下图：3、线编辑→参数编辑→修改缺省线参数（⼀般选折线，定义线型、辅助线型，宽度，X、Y 值，图层等）。
4、⽮量化→交互式⽮量化（对图像中的每个线条进⾏⽮量化）。
提⽰：编辑过程中按F5键放⼤窗⼝，F7键缩⼩窗⼝，F6键移动窗⼝，F8键在当前线上增加⼀个点，F9键取消当前线上最后⼀个点。
在⾃动跟踪过程中，如果出现错误，则可以按F9键不断退回。
注意：编辑过程中应当经常存盘；每条线跟踪⼀次。
如下图：5、编辑完成后，进⾏多边形拓扑关系错误检查过程。
具体操作包括：其它→⾃动剪断线→清除微短线→清除线重叠坐标及⾃相交→清除微短线→⾃动线结点平差→线拓扑错误检查。
提⽰：如果其中的任何⼀步提⽰有错误，则按照步骤6中的⽅法对每⼀个错误分别进⾏修正。
6、如果拓扑错误检查有错误，则利⽤线编辑⼯具对错误进⾏修正，直⾄在进⾏“线拓扑错误检查”时没有错误为⽌。
提⽰：线编辑⼯具都在“线编辑”菜单中，最常使⽤的⼯具包括：剪断线→有剪断点；线上加点；线上删点；线上移点；线结点平差→区圆⼼值；删除线；联接线。
如下图：7、当没有拓扑错误时，进⾏多边形拓扑关系建⽴。
具体操作包括：其它→线转弧段（存区⽂件，输⼊新⽂件名，将⽂件保存在你熟悉的路径下，如D：\）。
8、⼯作区→装⼊⽂件→装⼊区⽂件(新存的⽂件)→其它→拓扑重建。
MapGIS数据处理方法介绍
MapGIS数据处理方法介绍引言MapGIS是一款功能强大的地理信息系统（GIS）软件，提供了丰富的数据处理方法，帮助用户进行地理数据的分析和处理。
本文将介绍一些常用的MapGIS数据处理方法，包括数据导入、数据编辑、空间分析等。
希望通过本文的介绍，读者们能更好地了解和使用MapGIS的数据处理功能。
数据导入MapGIS支持导入多种格式的地理数据，包括地理数据库、Shapefile、CAD数据等。
下面我们将介绍几种常用的数据导入方法。
导入地理数据库要导入地理数据库，首先需要在MapGIS中创建一个新的地理数据库，并设置数据库类型和连接信息。
然后，选择要导入的数据表，在数据导入向导中选择数据库类型和连接信息，并设置导入选项。
最后，点击导入按钮，等待MapGIS将数据导入到地理数据库中。
导入Shapefile要导入Shapefile，首先需要在MapGIS中创建一个新的地理数据集。
然后，选择要导入的Shapefile文件，在数据导入向导中设置坐标系统和投影信息，并设置导入选项。
最后，点击导入按钮，等待MapGIS将Shapefile导入到地理数据集中。
导入CAD数据要导入CAD数据，首先需要在MapGIS中创建一个新的地理数据集。
然后，选择要导入的CAD文件，在数据导入向导中设置坐标系统和投影信息，并设置导入选项。
最后，点击导入按钮，等待MapGIS将CAD数据导入到地理数据集中。
数据编辑MapGIS提供了丰富的数据编辑工具，帮助用户对地理数据进行编辑和更新。
下面我们将介绍几种常用的数据编辑方法。
添加图层要添加图层，首先需要在MapGIS中打开一个地理数据集。
然后，点击添加图层按钮，在图层管理器中选择要添加的图层类型和数据源。
最后，点击确定按钮，MapGIS将把选定的图层添加到地理数据集中。
修改图层属性要修改图层属性，可以在图层属性对话框中对图层的各个属性进行设置和修改。
例如，可以设置图层的名称、符号、标注等。
MAPGIS的数据转换与使用技巧
MAPGIS的数据转换与使用技巧M APGIS的数据转换与使用技巧黄女亘(福建省地质测绘院,福州,350011)摘要数据的共享使用和充分利用软件的优势互补,优化数字化生产的工艺流程,是降低生产成本,提高劳动生产率的有效办法。
关键词M A PG IS 数据转换使用技巧随着计算机科学、地理学、制图学、遥感与摄影测量学、图形图像技术以及数据库技术的不断发展,地理信息系统已成为一种功能强大、性能完善的计算机系统,广泛应用于规划、土地、测绘、建设、环保、军事等诸多部门,成为政府部门进行科学管理和快速决策时不可或缺的工具。
而各具特点的GIS和制图应用软件也给社会用户提供更大的选择性。
MAPGIS 作为较早发展起来的国产GIS软件,国内拥有一定数量的用户。
在多年使用MAPGIS的生产实践中,笔者积累了一些经验。
下面对它在数据交换及对其它软件数据的技巧性使用方面进行简单介绍。
1 数据格式转换实际生产过程中在不同的软件环境中共享和重用数据是很重要的。
这就需要进行数据格式转换。
由于缺乏对空间对象统一的描述方法,从而使得不同数据格式描述空间对象时采用的数据模型不同,造成转换后不能完全准确地表达原数据的信息,经常造成一些信息丢失。
因此,数据格式转换应以最少信息量丢失为前提。
下面介绍MA PGIS与几种常用的数据格式之间的转换方法及步骤。
1.1 CAD数据与MAPGIS数据格式转换1常见的CAD文件有AUT OCAD的线画文件(.DWG)。
CAD文件是由颜色、线型、线宽、符号等静态图形特征组织后的图层集合,其图层并没有象GIS中的图层那样组织严密,实体/元素都包含在一个单一的文件中,属性数据的主要描述依靠图层和注记。
不同的CAD文件版本对不同版本的文件格式有各自的实现。
CAD文件通常以DXF文件与其它数据格式进行交换。
传统的CAD文件转换至MAPGIS文件,为了保证其图形、图饰完整,数据转换后图层、颜色等信息丢失,符号块及线型被打散。
地学计算机制图(MAPGis)实验课指导书
地学计算机制图（MAPGis）实验课指导书目录实验一 MAPGIS软件安装和运行环境配置及数据格式转换························································实验二图框生成·····························································································································实验三栅格图像校正·····················································································································实验四地质图矢量化——点图元编辑·························································································实验四矢量化——线图元编辑······································································································实验四地质图矢量化——区图元编辑·························································································实验五拓扑造区·····························································································································实验六数据导入·····························································································································实验七图形剪裁·························································································································实验八误差校正·····························································································································实验九地图投影及其变换·············································································································实验十 MAPGIS地图库建立与管理································································································实验一 MAPGIS软件安装和运行环境配置及数据格式转换一、实验目的1. 熟悉MAPGIS的基本功能和软件安装的基本步骤;2. 掌握MAPGIS工作环境配置方法和步骤。
地理信息系统-空间数据的转换与处理
第4章 空间数据的转换与处理空间数据是GIS 的一个重要组成部分。
整个GIS 都是围绕空间数据的采集、加工、存储、分析和表现展开的。
原始数据往往由于在数据结构、数据组织、数据表达等方面与用户自己的信息系统不一致而需要对原始数据进行转换与处理，如投影变换，不同数据格式之间的相互转换，以及数据的裁切、拼接等处理。
以上所述的各种数据转换与处理均可以利用ArcToolbox 中的工具实现。
在ArcGIS9中，ArcToolbox 嵌入到了ArcMap 中。
本章就投影变换、数据格式转换、数据裁切、拼接等内容分别简单介绍。
4.1 投影变换由于数据源的多样性，当数据与我们研究、分析问题的空间参考系统（坐标系统、投影方式）不一致时，就需要对数据进行投影变换。
同样，在对本身有投影信息的数据采集完成时，为了保证数据的完整性和易交换性，要对数据定义投影。
以下就地图投影及投影变换的概念做简单介绍，之后分别讲述在ArcGIS 中如何实现地图投影定义及变换。
空间数据与地球上的某个位置相对应。
对空间数据进行定位，必须将其嵌入到一个空间参照系中。
因为GIS 描述的是位于地球表面的信息，所以根据地球椭球体建立的地理坐标（经纬网）可以作为空间数据的参照系统。
而地球是一个不规则的球体，为了能够将其表面的内容显示在平面的显示器或纸面上，就必须将球面的地理坐标系统变换成平面的投图4.1椭球体表面投影到平面的微分梯形Y影坐标系统（图4.1）。
因此，运用地图投影的方法，建立地球表面和平面上点的函数关系，使地球表面上由地理坐标确定的点，在平面上有一个与它相对应的点。
地图投影的使用保证了空间信息在地域上的联系和完整性。
当系统使用的数据取自不同地图投影的图幅时，需要将一种投影的数字化数据转换为所需要投影的坐标数据。
投影转换的方法可以采用：1. 正解变换: 通过建立一种投影变换为另一种投影的严密或近似的解析关系式，直接由一种投影的数字化坐标x 、y 变换到另一种投影的直角坐标X 、Y 。
mapgis实训报告
mapgis实训报告MapGIS实训报告。
一、实训背景。
本次实训是关于MapGIS的学习和实践，MapGIS是一款专业的地理信息系统软件，具有强大的数据处理和空间分析功能。
通过此次实训，旨在让学员掌握MapGIS软件的基本操作和数据处理技能，为今后的地理信息工作打下坚实的基础。
二、实训内容。
1. 熟悉MapGIS软件界面。
首先，我们需要了解MapGIS软件的界面布局和基本功能，包括地图浏览、数据编辑、空间分析等模块。
通过实际操作，掌握软件的基本操作技巧，为后续的实训内容打下基础。
2. 数据导入与处理。
在MapGIS中，我们可以导入各种格式的地理数据，包括矢量数据和栅格数据。
在实训中，我们将学习如何导入外部数据，并进行数据的处理和编辑，比如数据投影转换、属性表管理等操作。
3. 空间分析与地图制作。
MapGIS具有强大的空间分析功能，可以进行空间叠加、缓冲区分析、路径分析等操作。
在实训中，我们将学习如何利用这些功能进行地理空间分析，并将结果制作成专题地图，以直观展示分析结果。
4. 实例演练与实际应用。
最后，我们将结合实际案例进行演练，比如城市规划、资源调查等，通过实际案例的操作，进一步巩固MapGIS的应用技能，并掌握如何将MapGIS应用到实际工作中。
三、实训目标。
通过本次实训，学员将达到以下目标：1. 掌握MapGIS软件的基本操作和数据处理技能；2. 熟练运用MapGIS进行空间分析和地图制作；3. 能够将MapGIS应用到实际工作中，解决实际问题。
四、实训总结。
通过一周的MapGIS实训，学员们对MapGIS软件有了更深入的了解，掌握了基本操作技能和空间分析能力，为今后的地理信息工作打下了坚实的基础。
同时，实训中的案例演练也让学员们更加熟悉了MapGIS在实际工作中的应用，为将来的工作奠定了良好的基础。
总之，本次MapGIS实训取得了良好的效果，为学员们的职业发展提供了有力的支持，希望大家能够在今后的工作中充分发挥所学所长，为地理信息事业做出更大的贡献。
mapgis数据转换(操作手册)
操作手册软件简介概述长期以来，国内流行的数字测图软件之间的数据交换都存在一定的障碍，给用户的使用带来了很多不便。
本软件从实际应用的角度出发，探索了目前国内最流行的南方CASS与武汉中地MAPSUV，以及ARCGIS格式之间的相互转换，最大限度的减少了转换过程中的数据丢失。
但受转换环境条件所限（非技术本身，见后面说明），目前还不能做到100%无缝转换。
转换思路：1、CASS与MAPSUV的转换。
利用CASS和MAPSUV各自的明码文件，即程序设计时考虑的对象是双方各自的明码文件。
CASS的明码文件为地物文件CAS和权属（宗地）文件QS，MAPSUV的明码文件为地物连接文件SLT，点文件TXT，注记文件WT。
由于CASS和MAPSUV的明码文件本身分别都存在一定的缺陷（南方公司和中地公司好象都拒绝再改动明码文件了），致使有些地物在转换时就无法保证正确，比如有旋转角度的点状地物（如不依比例尺的门墩，方形污水篦子等），SLT明码文件本身就不能表示旋转，所以这些旋转地物经过转换后旋转的角度就丢失了，对于这个问题，转换程序是无法解决的。
此外还有一些其他的问题，详见后面的说明。
2、MAPGIS文件（点、线、区格式）转为SHAPE格式。
这个功能主要是为了实现把数据转向ARCGIS平台，比如苍穹等，因为现在采用ARCGIS平台的二调软件太多了。
单个的点线区文件也可以用MAPGIS平台的功能来实现，但发现问题比较多，比如经常出现莫名其妙的乱码，注记的角度无法解决等，还有就是一次只能转一个文件，效率太低。
程序提供了两种批量转换的方法，尤其适合城镇地籍数据的转换，可以一次性把所有街坊的数据转换完毕，并且不会出现乱码，注记的角度也可以转换过去，所有的属性均予以保留。
需要注意的是，转换前应检查一下点线面文件的属性结构里面是否存在“二进制”字段，若有，要先删除这些字段，因为SHAPE文件不支持。
软件功能1、实现了CASS图形转为MAPGIS的SUV格式。
MapGIS空间数据的转换与处理
第六讲MapGIS空间数据转换与处理学习重点误差校正误差校正步骤全自动误差校正投影变换四类图框生成单文件的投影变换成批文件的投影变换误差的来源计算机制图一般可分为编辑准备阶段、数字化阶段、编辑处理和分析实用阶段、图形输出阶段等。
但在矢量化的过程中，由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往存在偏差；有些图元，由于位置发生偏移，虽经编辑，很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变，须经过误差校正，纠正输入图形变形，才能使之满足实际要求；误差的分类（按误差产生时间）源误差：指数据采集和录入过程中产生的误差。
如制图过程中展绘控制点、编绘或清绘地图、地图综合、制印和套色等引入的误差，数字化过程中因纸张变形、变换比例尺、数字化仪的精度（定点误差、重复误差和分辨率）、操作员的技能和采样点的密度等均会导致误差的产生。
处理误差：指数据录入后进行数据处理过程中产生的误差，包括几何变换、数据编辑、图形化简、数据格式转换、计算机截断误差等。
应用误差：指空间数据被使用过程中出现的误差。
其中，数据处理误差远远小于数据源的误差，应用误差不属于数据本身的误差，因此误差校正主要是来校正数据源误差；误差校正通过在实际值和理论值之间建立一种对应关系，同时计算出每个实际控制点的误差系数，从而根据所得到的误差校正系数来校正每个实际控制点周围的点、线、面数据，最终达到校正整个图幅中点、线、区文件的目的。
误差校正方法全自动误差校正交互式误差校正实质性差异对控制点数据采集方式交互式误差校正：适用于所选择控制点较少，误差校正精度要求不高的图形。
自动误差校正：控制点较多，误差校正精度要求较高的图形。
误差校正步骤MAPGIS误差校正流程无论是自动误差校正还是交互误差校正，其步骤大致相仿，具体流程如图所示。
全自动误差校正的基本原理：系统自动采集实际控制点和理论控制点的坐标值，并计算出实际控制点的误差系数，根据所得到的误差系数来依次校正点、线、面文件；误差校正需要三类文件：实际控制点文件：用点型或线型矢量化图像上的“+”字格网得到；理论控制点文件：根据文件的投影参数、比例尺、坐标系等在“投影变换”模块中所建立的一个相同大小的标准图框；待校正的点、线、面文件；单击“文件”菜单下的“打开文件”命令，将“全自动误差校正”所需的三类文件打开，如图，可以看到矢量化的文件已偏移到黑色的理论框外面；在弹出的对话框中，“采集数据值类型”选择“实际值”，如右图；采集文件为“方里网.WT”，如右图；第三步：单击“控制点”菜单下“自动采集控制点”命令，如左上图，系统会提示“是否新建控制点文件”，如左下图，单击“是”，结果如右图；第四步：单击“控制点”菜单下“设置控制点参数”命令，如左图； 在弹出的对话框中，“采集数据值类型”选择“理论值”，如右图；采集文件为“标准.WL”，如右图；第六步：单击“控制点”菜单下“自动采集控制点”命令，如左上图，系统会弹出“理论值和实际值匹配定位框”，如左下图，单击“确定”，结果如右图；第七步：单击“数据校正”菜单下“线文件校正转换”命令，如左图，系统弹出“选择转换文件”对话框，选择“综合.WL”,单击“确定”按钮；依照此方法依次校正点、线、面文件；校正完成后，在当前的窗口中，单击鼠标右键，选择“复位”命令，弹出“选择文件名”对话框，如右上图；选中校正后的三个新的文件，以及“标准.W L”文件，单击“确定”按钮，即可看到校正后的结果，如右下图，可以和校正前对比看看；保存校正后的结果文件；投影变换空间数据的来源的是多方面的。
