压力管道类级别划分规定及说明

关于压力管道类级别如何划分，首先须根据《特种设备安全监察条例》（国务院令第373号）中压力管道的定义（即下文的第1条—“压力管道定义”的内容）进行判别是否属于压力管道，只有满足压力管道的定义要求，确认为压力管道后，才根据《压力容器压力管道设计许可规则》（TSG R1001-2008）中的规定（即下文第2条—“压力管道类别、级别划分”中的内容）进行具体的压力管道类级别划分。

为便于查阅和判别，现列出经整理后的“压力管道定义”和“压力管道类别、级别划分”的相关内容，具体详见下文。

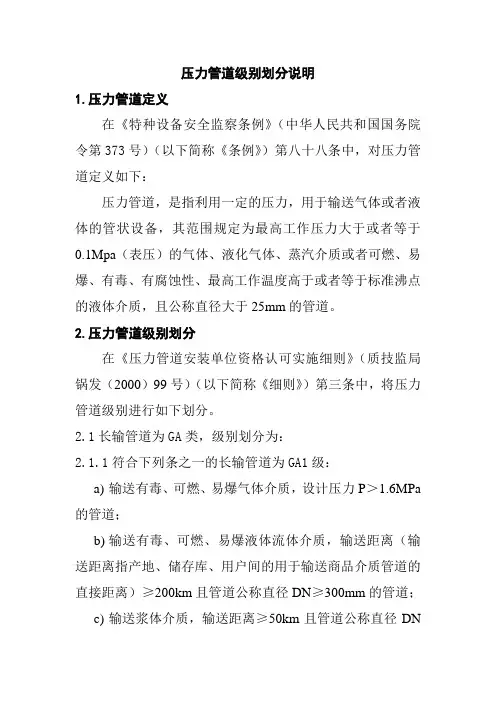

1. 压力管道定义

基本条件：① 介质最高工作压力P≥0.1MPa（表压）；

② 管道规格DN＞25mm。

结论：

1 同时符合基本条件①和②的所有气体介质管道，属于压力管道；

2 同时符合基本条件①和②的可燃、易爆、有毒、有腐蚀性的液体介

质管道，属于压力管道；

3 同时符合基本条件①和②的不可燃、无毒、无腐蚀性，但最高工作

温度高于或者等于标准沸点液体介质管道，属于压力管道。

2. 压力管道类别、级别划分

B1 GA类（长输管道）

长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1 GA1级

符合下列条件之一的长输管道为GA1级：

(1) 输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa 的长输(油气)

管道；

(2) 输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并

且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输(油气)管道。

B1.2 GA2级

GA1级以外的长输(油气)管道为GA2级。

B2 GB类(公用管道)

公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

B2.1 GB1级

城镇燃气管道。

B2.2GB2级

城镇热力管道。

B3 GC类（工业管道）

工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

B3.1GC1级

符合下列条件之一的工业管道为GC1级：

(1) 输送GB5044－85《职业接触毒物危害程度分级》中规定的毒性程度为极度

危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；

(2) 输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006《建

筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；

(3) 输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者

等于4.0MPa，并且设计温度大于或者等于400℃的管道。

B3.2 GC2级

除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性（可

燃性）、设计压力和设计温度低于B3.1规定GC1级的管道。

B3.3 GC3级

输送无毒、非可燃流体介质，设计压小于或者等于1.0MPa，并且设计温度高于-20℃但是不高于185℃的管道。

B4 GD类(动力管道)

火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。B4.1 GD1级

设计压力大于等于6.3MPa，或者设计温度大于等于400℃的管道；

B4.2 GD2级

设计压力小于6.3MPa，且设计温度小于400℃的管道；
