Arcgis矢量数据处理案例
arcgis四川行政区界图矢量化
（1）打开arcmap加载数据：
（2）建立点的shapfile文件：打开arccatalog,在数据内容视图的空白处，单击右键选择new/shapfile,系统会自动弹出shapfile 文件创建对画框，并进行相应的设置名称为scpoint,要素类型选择下拉列表中的point，如图
点击创建新shapfile对话框中的编辑，弹出空间参考属性对话框，再点击导入，导入四川行政区划图
（3）建立线的shapfile文件：在arccatalog数据内容视图的空白处，单击右键选择new/shapfile，名称为scline,要素类型选择折线
（4）右键单击刚刚建好的名为scline的shapfile文件，选择属性，增加一个字段名为name，数据类型为文本
（5）在arcmap中加载scpoint和scline这两个文件：单击
（6）二值化：右键单击内容列表中的四川行政区.jpg，选择属性，图层属性对话框中选中符号系统，显示下选择已分类，类别选择2
如图
（7）单击编辑器下的开始编辑，还有它下面的选项，在常规选项下的经典捕捉前划勾
（8）单击编辑器下的捕捉\ 捕捉窗口，设置捕捉环境如图
（9）选中创建要素中的scpoint开始点的矢量化，结果如图
（10）右键单击内容列表中的scpoimt选择单开属性表，把每个市的名字输入到字段name中
（11）线的矢量化：使用矢量化工具进行半自动矢量，如图
（12）单击编辑器下的停止编辑，然后保存
（13）线转面：打开arctoolbox工具，单击数据管理工具\ 要素\要素转面
（14）最后输出的图形如图。
arcgis矢量数据重分类步骤
arcgis矢量数据重分类步骤一、重分类的概念重分类是指将原始数据的属性值按照一定的规则重新分配数值或类别，以实现数据的归类和整理。
在GIS中，常用的重分类方法包括分级重分类、范围重分类和唯一值重分类。
分级重分类是将连续的数值属性按照一定的间隔进行分级，将原始数据划分为多个等级；范围重分类是将数值属性按照一定的范围划分为若干个类别；唯一值重分类是将属性值映射为不同的唯一值或类别。
二、ArcGIS中的矢量数据重分类步骤1. 打开ArcGIS软件，加载需要进行重分类的矢量数据。
2. 在ArcGIS软件中选择“ArcToolbox”工具箱，展开“Spatial Analyst Tools” - “Reclass”菜单，选择相应的重分类工具。
3. 在重分类工具的参数设置中，选择需要进行重分类的矢量数据图层，设置重分类的规则和参数。
4. 根据具体的重分类需求，选择合适的重分类方法和参数。
例如，对于分级重分类，可以设置等级的个数和间隔；对于范围重分类，可以设置各个范围的上下限；对于唯一值重分类，可以设置不同属性值的映射关系。
5. 完成参数设置后，运行重分类工具，等待处理结果。
6. 处理完成后，可以查看重分类后的矢量数据，对结果进行进一步的分析和应用。
三、重分类的应用案例1. 土地利用分类：通过将土地利用数据进行重分类，可以将原始数据的不同类别划分为更细致的分类，以满足不同的分析需求。
2. 地形分类：对地形数据进行重分类，可以将原始的高程数据划分为不同的等级或范围，用于地形分析和可视化。
3. 植被分类：通过对植被数据进行重分类，可以将不同植被类型划分为不同的类别，用于生态环境研究和生态系统管理。
4. 地表覆盖分类：将地表覆盖数据进行重分类，可以将原始数据的不同类型划分为更细致的分类，用于土地利用规划和资源管理。
5. 城市功能区划：通过将城市空间数据进行重分类，可以将城市功能区划分为不同的类别，用于城市规划和管理。
基于ArcGIS的甘肃省明长城专题矢量数据整理

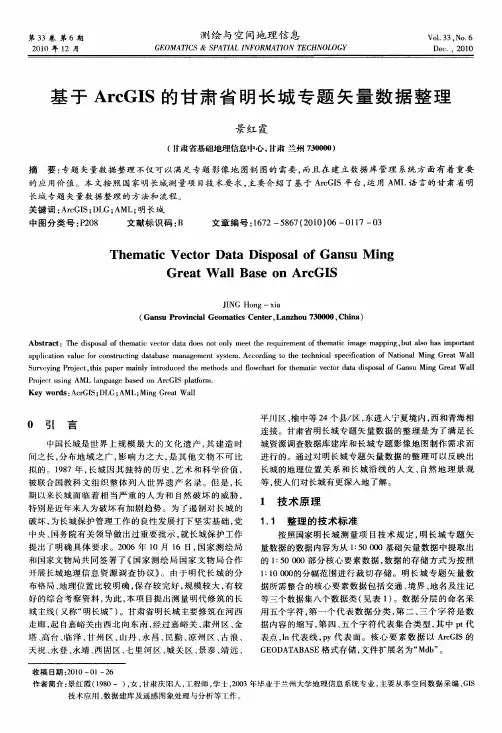

第33卷第6期2010年12月测绘与空间地理信息G E O M A TI C s&s P e汀l A L l N FoR M A T l O N T E C H N O L O G YV01．33．N o．6D ec．，2010基于A r cG I S的甘肃省明长城专题矢量数据整理景红霞(甘肃省基础地理信息中心，甘肃兰州730000)摘要：专题矢量数据整理不仅可以满足专题影像地图制图的需要，而且在建立数据库管理系统方面有着重要的应用价值。
本文按照国家明长城测量项目技术要求，主要介绍了基于A reG IS平台，运用A M L语言的甘肃省明长城专题矢量数据整理的方法和流程。
关键词：A r cG I S；D L G；A M L；明长城中图分类号：P208文献标识码：B文章编号：1672—5867(2010)06—0117—03T hem at i c V e c t or D at a D i s pos al of G ans u M i ngG r eat W al l B ase on A r c G I SJI N G H ong—xi a(G ans u P r ovi nc i al G eom at i cs C ent er，L anzhou730000，C hi na)A bst r a c t：T he di sp osal of t h em a t i c vect or dat a doe s not on l y m ee t t he r equi r e m e nt of t h em a t i c i m a ge m a ppi ng，but al s o has i m por t a nt app l i ca t i on va l ue f or con s t r uc．t ing da t ab as e m anagem ent syst em．A c cor di ng t o t he t e chni cal speci f i cat i o n of N at i on al M i ng G r e atW al l Sur ve yi ngPr oj ect，t his pa p e r m ai nl y i n t r od uce d t he m e t hods and f l ow ch ar t f or t h em a t i c vect or dat a di spo sal of G ans u M i ng G r e at W al l Pr oj ect usi ng A M L l a ngua ge bas e d o n A r cG I S pl at f or m．K e y w ords：A cr G I S；D L G；A M L；M i ng G r e at W al l0引言中国长城是世界上规模最大的文化遗产，其建造时间之长，分布地域之广，影响力之大，是其他文物不可比拟的。
arcgis 矢量相同位置合并
arcgis 矢量相同位置合并（原创实用版）目录1.引言2.ArcGIS 简介3.矢量数据合并的需求和方法4.ArcGIS 中矢量数据合并的具体操作5.矢量数据合并的应用案例6.结论正文1.引言地理信息系统（GIS）是一种以采集、存储、管理、分析和描述地球表面与地理现象相关的空间数据为基础的技术。
在 GIS 领域，矢量数据是一种重要的空间数据类型，它可以用来描述点、线或多边形等地理要素。
有时，我们需要将相同位置的矢量数据进行合并，以满足特定需求。
本文将介绍在 ArcGIS 中实现矢量数据合并的方法。
2.ArcGIS 简介ArcGIS 是由美国环境系统研究所（Esri）开发的一款地理信息系统软件，广泛应用于地理数据处理、分析和可视化。
它包含了丰富的地理处理工具和函数，为用户提供了强大的空间数据处理能力。
3.矢量数据合并的需求和方法在实际应用中，有时需要将相同位置的矢量数据进行合并，例如将多个城市要素合并为一个要素。
矢量数据合并的方法主要有以下几种：- 几何合并：将多个矢量要素合并为一个要素，并保留原有属性。
- 虚拟合并：将多个矢量要素合并为一个要素，但不保留原有属性。
- 裁剪合并：根据一定规则裁剪矢量数据，保留特定区域的要素。
4.ArcGIS 中矢量数据合并的具体操作在 ArcGIS 中，可以使用“Merge”工具或者“Union”工具实现矢量数据的合并。
- “Merge”工具：位于“ArcToolbox” -> “Spatial Analyst Tools”-> “Geometric”菜单下。
该工具可以实现几何合并和虚拟合并，支持多种输入数据类型，如点、线、面等。
- “Union”工具：位于“ArcToolbox” -> “Spatial Analyst Tools”-> “Geometric”菜单下。
该工具可以实现裁剪合并，支持多种输入数据类型，如点、线、面等。
5.矢量数据合并的应用案例假设我们有多个城市的矢量数据，每个城市由一个点要素和一个面要素组成。
Arcgis10矢量数据处理和分析
第二十四页，共51页。
四、叠加分析
第二十五页，共51页。
主要的工具
1.擦除（Erase)
2.相交(Intersect)
第二十六页，共51页。
4.1 Erase
Input Features可以点、线、面
擦除要素可以点、线、面 内部删除，外部保留
如果两个对象不交，获得的是输入 主要不在某个范围之内，如距离 河流20以外
比较
名称
Merge（ 合并）
数据格 式
点、线、 面
Append（ 点、线、 追加） 面、栅格
影像
Dissolv e 点、线、 （融合） 面
输入图层
两个多个 类型要求一致 同上
一个
消除
面
一个
图形处理
不处理
属性处理
全部输出
不处理，预先 需要一个图层
同输出的表
融合（按属性合并 设置的 ）
和周围合并
和原来一样
第十七页，共51页。
2 Append
合并输入要素类、表、栅格影像及栅格目录到一个已有的要素类
、表、栅格影像及栅格目录中。当schema type选项为test时，输 入输出的要素类属性表结构必须一致，既字段名、类型、排列 顺序必须完全相同，当schema type选项为no_test时可以不 同。 图形：append可以合并点、线、多边形等要素类和表、栅格 影像及栅格目录，但必须是相同类型的。append不处理要素 ，只简单地把要素放到一个要素类里，因此输出的要素类可能 会有重叠或缝隙。类似Merger 属性表：同输出要素类的属性表（需要预先有一个表）。输入
矢量数据的连接（Join）-空间
点
线
面
点
ArcGIS10.2 学习课程——矢量数据处理
查询京广线经过哪些省份
中国信息化高级技术培训中心欢迎你
使用的数据：8join/中国地图.mxd，操作：空间查询.exPeage 13
查询京广线经过哪些城市
中国信息化高级技术培训中心欢迎你
使用的数据：8join/中国地图.mxd，操作：空间查询.exPeage 14
查询一个省有哪些地州
中国信息化高级技术培训中心欢迎你
merge处理属性表时会把相同名字的字段合成一个，不 同名字的字段按原名字、顺序全部加入输出要素类属性表 中，原fid将不保留。
Page 34
合并过程中属性处理，联合和合并
中国信息化高级技术培训中心欢迎你
使用8join\meger\C1.shp,c2.shp数据，左边是 联合，两个都为-1，是缝隙，都不为表示重叠， 一个为-1，是正常的合并
数据为：\8join\clip\find.mdb\union1和union2
Page 33
4.2merge 合并
中国信息化高级技术培训中心欢迎你
merge可以合并点、线、面等要素类和表，但必须是相 同类型的。merge不处理要素，只简单地把要素放到一个 要素类里，因此输出的要素类可能会有重叠或缝隙。
使用的数据：8join/中国地图.mxd，操作：空间查询.exPeage 15
二、矢量数据连接( 中级）
中国信息化高级技术培训中心欢迎你
连接jion有两种方式属性和空间连接，属性连接用 于多（一）对一，如从表和主表的对应。
支持矢量和栅格数据，表格式可以excel等不带图形 的表。
条件：字段类型相同，值相同
名称
数据格 输入图层 式
图形处理
Union polygon 两个多个 （联合）
ArcGIS 批量裁剪矢量数据
ArcGIS批量裁剪矢量数据
在ArcGIS的使用过程中，数据裁剪是在所难免的，不论是裁剪矢量数据还是栅格数据，ArcGIS都能很好的胜任。
但是有些情况下需要对某一数据的不同部分进行裁剪，这样就需要反复进行裁剪操作，虽然最后也能达到目的，但是费时费力，现在介绍一个ArcToolbox中的工具——Split，通过这个工具可以将一个图层按照另一个图层中的某一字段进行裁剪，从而实现批量裁剪的目的。
具体效果如图一所示。
图一 Split操作示意图
（1）启动ArcGIS，打开ArcToolbox，在其中找到分析工具→提取→分割，如图二所示。
图二 分割工具位置
（2）双击分割工具，打开分割工具的操作对话框。
比如说现在有两个数据，一个是某县土地利用现状图DLTB.shp，另一个是该县的乡镇行政区划图XZ.shp，乡镇图属性库中用字段name来对每个乡镇进行唯一标识，表示内容为乡镇名称。
现在要做的是将每个乡镇的土地利用现状图裁减出来。
设置如图三所示。
图三 分割操作设置
（3）设置完成后点击确定进行分割，分割完毕后在设定的文件夹下会看到各个乡镇的土地利用现状图已经被裁剪出来。
需要注意的是：XZ.shp中用于分割的字段类型必须是字符型，这个字段的内容将用来命名裁减后的文件。
ArcGIS扫描矢量化实验报告
实验三：扫描矢量化实验内容：通过投影选择了解GIS中投影的概念，利用影像配准工具进行影像数据的图像配准，学会用编辑器将点实体、线实体、多边形实体数字化。
实现方法：第1步影像配准－加载数据和影像配准工具所有图件扫描后都必须经过图像配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，调出“地理配准”工具条，把需要进行配准的影像：org.img添加到ArcMap中，会发现“地理配准”工具条激活，如下图所示。
第2步输入控制点●控制点应该选择已知准确的实际地理坐标点，如经纬线交点或公里网格交点。
选择控制点时，应该将图片尽量放大后再选取，以尽量减少误差。
先将图片放大，在“地理配准”工具栏上选择“添加控制点”按钮，在图上精准的找一个控制点后点击，然后右键选择“Input X and Y”，输入其实际坐标，如下图所示。
●用相同的方法，在影像的四个角上增加控制点，控制点要尽量在影像上分布均匀，这样误差较小，输入它们的实际坐标。
输入完成之后，点击“地理配准”工具栏上的“查看链接表”按钮，检查控制点的残差（Residual error）和RMS总误差，残差(Residual error)表示单个控制点坐标转换的误差，均方差RMS表示所有控制点的总误差。
可以看到，此处的RMS总误差为0.00327，说明控制点的选取是较准确的。
●选择4个控制点后，如下图。
●检查地理配准是否准确：将“仓前镇镇驻地.shp”图层添加到工程中，可以看到，该图层的“仓前镇”和“org.img”图层是重叠的，说明配准比较准确，如下图所示。
第3步设定数据框的属性●增加完控制点之后，在“地理配准”菜单下，点击“更新显示”，执行菜单命令“视图-数据框属性”，出现“数据框属性”对话框，选择“常规”，将显示单位改为“米”，如下图所示。
点击“坐标系”选项卡，点击“导入”按钮，如下图所示。
示”后，就变成了真实的坐标。
第5步分层矢量化-村政府图层（1）新建村政府图层●在ArcCatalog中新建一个点图层，在左侧的Catalog Tree中选中文件夹“实验三”，右键->New->Shapefile,弹出新建文件窗口，填写名称“110814228_村政府”，实体类型“Point” 设置投影坐标系。
在ArcGIS下基于Python的矢量数据处理方法
测绘技术装备 第18卷 2016年第4期 技术交流 63在ArcGIS 下基于Python 的矢量数据处理方法林璐 王爽 李海泉 侯兴泽 马鹏刚（国家测绘地理信息局第二地形测量队 陕西西安 710054）摘 要：在ArcGIS 中地理处理可以通过Python 脚本语言来具体实现。
通过Python 串联Arcgis 的地理处理工具，实现工作流自动化完成，同时，实践批处理过程，解放人工的机械重复工作，提高效率，进而保证数据质量。
现以地形图中示坡线的正确、严谨表达为实践案例，介绍了在ArcGIS 下利用Python 处理矢量数据，为矢量数据处理的高效、自动化提供解决方法。
关键词：Python ARCGIS 地理处理 示坡线1 引言地理处理是GIS 用户应用的重要组成部分，ArcGIS 的ArcToolbox 窗口为GIS 用户提供了数百个地理处理。
对于数据处理人员在使用ArcGIS 地理处理工具时，就会遇到这样的难题，如何将几个简单的地理处理工具串联起来，自动化地完成一个简单工作流，使得人工操作转换为自动化的程序批处理过程[1]。
Python 是一种不受局限、跨平台的开源编程语言，它功能强大且简单易学。
同时，它可伸缩程度高，适于大型项目或小型的一次性程序（称为脚本），并且可嵌入（使ArcGIS 可脚本化）。
目前，Python 已延伸到ArcGIS 中，成为了一种用于进行数据分析、数据转换、数据管理和地图自动化的语言。
运用Python 语言可以实现对地理数据的批处理，从而有助于提高工作效率[2]。
2 开发案例说明示坡线，是指示斜坡降落的方向线，它与等高线垂直相交。
一般表示在谷地、山头、鞍部、图廓边及斜坡方向不易判读的地方。
凹地的最高、最低一条等高线上也应表示示坡线[3]。
在测绘4D 产品之一的数字线划图（DLG）中，示坡线一般以有向点或有向线（长度为定值的线段）的方式表达。
其中，有向点应严格捕捉相应等高线，通过填写要素角度属性项表达所示方向；有向线为线段，起始节点应严格捕捉相应等高线，终止节点指向所示方向，线段长度为规范要求长度。
arcgis矢量裁剪的案例
arcgis矢量裁剪的案例ArcGIS是一款强大的地理信息系统软件，提供了许多实用的工具和功能。
其中，矢量裁剪是一项非常常用的处理方法，可以将两个矢量图层重叠的部分按照一定规则进行裁剪，得到需要的空间区域。
本文将与大家分享一些ArcGIS矢量裁剪的案例，帮助大家理解这种技术的应用。
案例一：裁剪县界图层首先，我们需要准备两个图层，一个是县界图层，另一个是行政区域图层。
我们要求通过行政区域图层将县界图层进行裁剪，并得到每个行政区域内的县界范围。
1.打开ArcMap软件，将县界图层和行政区域图层添加到地图中。
2.选择“编辑”菜单栏，进入编辑模式。
3.选择“数据集编辑工具”-“矢量工具”-“矢量裁剪”。
4.将行政区域图层作为裁剪图层，县界图层作为被裁剪图层，设定好裁剪规则后进行裁剪。
5.完成裁剪后保存，退出编辑模式即可得到裁剪后的县界图层。
案例二：裁剪高程数据这里我们以一张高程数据图层的裁剪为例，裁剪后的结果可以方便地进行分析和模拟。
3.设定裁剪规则，裁剪出需要的空间区域后保存。
4.对裁剪后的数据进行进一步分析和处理，如计算坡度、分析水流等。
这个案例主要是为了帮助大家理解如何修改图层属性并重新生成裁剪后的地形图层。
4.在属性表中，选中裁剪后的图层，使用鼠标右键弹出属性表菜单，选择“属性”，打开属性窗口。
5.在属性窗口中，可以修改地形图层的显示样式、标注和注记等属性，也可以进行数据筛选等操作。
6.修改完属性后保存，即生成了经过裁剪处理并重新修改属性的地形图层。
通过上述三个案例，相信各位对ArcGIS矢量裁剪的应用方法有了进一步的了解。
在实际应用中，我们需要结合数据类型和处理目的选择合适的裁剪方法，并且还需要根据需求对裁剪后的数据进行进一步加工和处理。
希望大家能够在实际操作中灵活掌握这种技术，为自己的地理信息处理工作带来便利。
ARCGIS软件应用案例
案例一、上海市行政区划图制作一、背景专题地图是突出的表示一种或几种自然现象和社会经济现象的地图。
按照内容来分，某一地区的行政区划图属于社会经济地图，表示各种社会经济现象的特征、地理分布及其相互关系。
当确定了一幅地图所包含的数据之后，下一步就是确定地图要素的表示方法，即符号化方法，它是根据数据的属性特征，地图用途和制图比例尺来确定地图要素的表示方法。
符号化决定了地图将传递怎样的内容。
矢量数据中，无论是点状、线状还是面状要素，都可以依据要素的属性特征采取不同的符号化方法来实现数据的符号化。
地图注记是一幅完整地图的有机组成部分，用来说明图形符号无法表达的定量或定性特征，如道路名称、城镇名称等。
坐标格网是地图重要的组成，它反映了地图的坐标系统或者地图投影信息。
一幅完整的地图除了上述要素以外，还需要包含与地理数据相关的一系列辅助要素，如图名、图例、比例尺、指北针等。
二、数据上海市部分地区图层，其中包括：1、点图层：QXZF（区县政府），SZF（市政府）2、线图层：DTX（地铁线），QXJX（区县界线），DL（道路）3、面图层：QXJM（区县界面），SXH（双线河）数据存放于数据目录下…\Ex1中，并有数据说明文件。
三、要求1、数据的符号化显示：（1）地图中共有6个区：将这6个区按照ID字段来用分类色彩表示。
（2）将道路按Class字段分类：分为一级道路，二级道路，三级道路和四级道路，分别使用不同的颜色来表示。
（3）地铁线符号Color：深蓝色，Width：1.0。
（4）区县界线Color：橘黄色，Width：1，样式：Dashed6：1。
（5）区县政府Color：红色，Size：10.00，样式：Star3。
（6）市政府符号在区县政府基础上把大小改为16。
2、注记标注：（1）对地图中6个区的Name字段使用自动标注。
标注统一使用Country2样式。
（2）手动标注黄浦江（双线河），使用宋体，斜体，16号字，字体方向为纵向，使用曲线注记放置。
ArcGIS 矢量处理数据打断线
ArcGIS 矢量处理数据打断线ArcGIS 矢量处理数据时,我们经常会遇到线打断的问题,比如需要指定在线上某处打断线, 或者新建网络数据集时需要在线的交点处打段线等等.现将桌面版中我所遇到的线打断的工具总结如下:一,手工打断线 Editor 工具条中的 split tool. 使用该工具时,选中要打断的线,若需要精确打断,可以再 editor/snapping 下设置捕捉,然后点击线,即可在鼠标点击的地方打断线,原线的属性全部会复制到每一根新的线中,效果如下:二,给定长度打断线1,在给定长度或者长度百分比处打断线 Editor 工具条下拉菜单中的 split 使用该工具可以将选中的线要素打断为两部分. 从线的起点或者终点算起打断线.使用一个给定的长度数值,线长的百分比或者 M 值将线打断为几部分.先要素的属性值全部复制到新生产的线中. 如下图,要素箭头显示了线的方向,因此可以指定从线的起点或者终点算起来打断线.差看线的起点,可以使用符号化中的工具来实现2,按给定的距离打断线 Editor 工具条下拉菜单中的 divide 使用该工具时, 选中要打断的线, 点击 divide 工具, place point 在 separated by every-----unites 中输入数值,确定即可,效果如下注意:split 和 divide 的区别:split 只是按我们的要求打断线,原线要素已经删除了;而 divide 是将打断的线生成新的要素,这取决于 target 设置的点图层还是线图层,原线要素保留.3,COGO 工具条下的 Proportion 工具使用该工具时,可以按给定的距离将线要素分成长度不同的线段, 该工具在精确测量中非常有用. Proportion value= (Length/entered Length)*Feature Length三,在线的相交处打断线1,Advanced Editing 工具条下的 line intersection 使用该工具可以将相交的线段打断. 同时存在这样一种情况使看上不相连的部分连起来相交, 如下图此时使用该工具时,先点击第一个相交的线要素,再点击第二个相交的线要素,按 O 键,出现如下对话框选中第一个选项时,两个未相交的线会延生连接到点处,在点出打断; 选中第二个选项时,延生部分会生成新的要素2,线在相交地方全部打断,以做网络数据集拓扑工具条下的 planarize lines 选中所有的要素,直接点击 planarize lines,确定即可四,按其它要求打断线1,在线的节点处打断线 Data management tools/features/split line at vertices2,线上的点要素打断线,用 FME 中的 pointOnlineOverlayer 函数步骤如下: a,右击arctoolbox 选择 new toolbox b,右击 new toolbox/new/spatial ETL tools c,依次按 spatial ETL tools 设置导向输入数据源格式,数据源, 输出数据格式等等,确定 d,选择pointOnlineOverlayer 函数,按下图所示连接 e,点击 run translation 即可. 注：容差不能设为0.。
矢量数据配准具体步骤(ARCGIS软件)
ArcGIS下矢量数据配准ArcGIS 空间校正（spatial adjustment）是个常用的工具，下面简单说一下它的使用方法。
下图中，青色的是已经有坐标系的要素（基准要素），黄色的是需要校正的要素（被校正要素）。
1、将已经具有坐标系的要素类和需要校正的要素类加进arcmap中(注意：先加入有坐标系的图层)，调出spatial adjustment工具条，使需要校正的图层处于编辑状态。
2、在spatial adjustment工具条菜单里设置要校正的数据，把要校正的要素类打钩，3、设置校正方法每种校正方法的适用范围和区别可看帮助文件。
仿射变换是最常用的方法，建议使用。
4、设置结合环境，以便准确地建立校正连接Editor->snapping:5、点置换连接工具6、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。
用同样的方法建立足够的链接。
理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。
实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
7、点spatial adjustment工具条菜单下的adjust，即可应用配准，然后保存编辑。
当熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。
上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。
如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的4、5、6步用下面方法代替：4、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标5、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕x坐标，第二列是关键点的屏幕y坐标，第三列是关键点真实的x坐标，第四列是关键点真实的y坐标，中间用空格分开，每个关键点一行。
如下图所示6、在spatial adjustment菜单中打开链接文件，选刚才建立好的链接文件其它步骤与前面的相同。
arcgis 矢量相同位置合并
arcgis 矢量相同位置合并摘要：1.引言2.ArcGIS 简介3.矢量数据合并的方法4.相同位置合并的实现5.应用案例6.总结正文：【引言】在GIS（地理信息系统）领域，ArcGIS 是一款广泛应用的软件，它可以帮助用户处理、分析和管理空间数据。
在数据处理过程中，矢量数据的合并操作是经常遇到的任务。
本文将介绍如何在ArcGIS 中实现矢量数据的相同位置合并。
【ArcGIS 简介】ArcGIS 是由美国环境系统研究所（Esri）开发的一款地理信息系统软件，具有强大的空间数据处理和分析功能。
它包括桌面、服务器和移动端等多个平台，支持多种数据格式和空间数据处理操作。
在ArcGIS 中，矢量数据是以点、线或多边形等形式存在的，可以表达地理现象的位置、形状和属性等信息。
【矢量数据合并的方法】在ArcGIS 中，矢量数据的合并可以通过多种方式实现。
常见的方法包括：1.几何合并：根据几何关系（如相邻、相交等）合并多个矢量要素。
2.基于属性的合并：根据属性值的相似性（如相等、相近等）合并多个矢量要素。
3.基于位置的合并：将位于相同位置的矢量要素合并为一个要素。
【相同位置合并的实现】本文主要介绍如何在ArcGIS 中实现矢量数据的相同位置合并。
具体操作步骤如下：1.打开ArcGIS 软件，加载需要合并的矢量数据图层。
2.在“地理处理工具”或“Spatial Analyst 工具”中，找到“合并”或“融合”工具，例如“Merge”或“Union”。
3.设置合并选项：根据需要选择合并方法（如几何合并、基于属性的合并或基于位置的合并），设置合并的属性和几何参数等。
4.执行合并操作：根据提示完成操作，将合并后的矢量数据保存为新的图层。
【应用案例】假设我们有两个矢量数据图层，分别表示城市的道路网和建筑物。
为了在一个图层中展示城市的道路和建筑物分布情况，我们需要将这两个图层中的相同位置的要素进行合并。
通过上述操作，我们可以得到一个包含所有道路和建筑物的新图层，便于分析和应用。
Arcgis教程6矢量数据处理
矢量数据处理
2019年4月16日
讲解内容
矢量数据的查询 2. 矢量数据关联和连接 3. 矢量数据提取 4. 分幅数据（或行政区划）分割剪裁 5. 矢量数据的合并
1.
Page
2
1、矢量数据的查询 ①属性查询 对某个图层的查询 见（第4章） ②属性表的查询 ③通用查询 ④空间查询 ⑤数据搜索 ArcCatalog中 ⑥前1-4在arcmap
Page
23
3.3 Select（选择） 按Sql选出一部分数据，Table select类似
使用的数据:\6join\clip\find.mdb下 xzq
Page
24
4、分幅数据（或行政区划）分割剪裁 一般的要求一个分幅，或则一个乡镇，一个mdb （gdb） 1. 一般方式，Split分割，一次处理一个图层，后 自己改名 2. 本人使用.net工具 \qt\矢量剪裁.exe 3. 自己做的python工具
2矢量数据的连接join空间另一种是空间连接是根据空间相交生成新表连接后表的记录数还是基表的记录数空间连接是建立新空间连接是建立新表所有无法删除连接只能自己删除字段page16中国科学院计算技术研究所教育中心计算面相交点的指定字段平均值中级已知土壤采样的氮含义地块按照采样点的均值计算page17数据在6joinjion下中国科学院计算技术研究所教育中心按最近路径分配学生使用学生空间连接学校page18数据
使用数据:\6join\find\p1,p2测试
Page
8
1.4空间查询-arcmap查询含义 ⑤ Have their center in：查询对象的质心在目标对象的非外 部（内部，或则边缘上)。质心包含 查询对象：点、线、面 目标对象：点、线、面 ⑥ Share a line segment with：查询对象与目标对象是相邻 关系，但至少有两个邻边的公共结点。共享边查询 查询对象：线、面 目标对象：线、面 ⑦ Touch the boundary of：查询对象与目标对象是相邻关系 查询对象：线、面 目标对象：线、面 边界接触 ⑧ Are identical to：查询对象与目标对象的类型必须一致， 它们之间是重合关系 查询对象：点、线、面 目标对象：点、线、面
arcgis矢量面积汇总
arcgis矢量面积汇总【原创版】目录1.引言2.ArcGIS 矢量面积汇总的概念和原理3.ArcGIS 矢量面积汇总的操作步骤4.ArcGIS 矢量面积汇总的应用案例5.总结正文【引言】ArcGIS 是一款功能强大的地理信息系统软件，广泛应用于地理信息数据处理、分析和制图等领域。
在 ArcGIS 中，矢量面积汇总是一个常用的功能，可以帮助用户快速计算多个矢量图层的面积之和。
本文将为您介绍 ArcGIS 矢量面积汇总的概念、原理、操作步骤及应用案例。
【概念和原理】矢量面积汇总是指将多个矢量图层的面积进行合并，从而得到一个汇总后的矢量图层。
在 ArcGIS 中，矢量面积汇总是通过计算每个矢量图层的面积，然后将这些面积进行累加，最后生成一个新的矢量图层。
矢量面积汇总的结果可以作为一个新的图层，用于后续的地理信息数据分析和制图。
【操作步骤】下面将介绍在 ArcGIS 中进行矢量面积汇总的具体操作步骤：1.准备数据：首先需要准备需要进行面积汇总的矢量图层，这些图层可以是不同类型的矢量数据，如图形、线状、面状等。
2.添加数据：在 ArcToolbox 中添加需要进行面积汇总的矢量图层，将它们添加到输入列表中。
3.运行工具：选择“矢量面积汇总”工具，然后点击“运行”按钮。
在弹出的对话框中，设置输出路径和文件名，以及选择需要进行汇总的矢量图层。
4.查看结果：矢量面积汇总完成后，可以在输出路径下找到生成的新矢量图层，它包含了所有输入矢量图层的面积汇总结果。
【应用案例】矢量面积汇总在实际应用中具有广泛的用途，例如：1.土地利用现状分析：通过对不同类型的土地利用矢量图层进行面积汇总，可以得到各类土地利用面积的分布情况，为土地利用规划和管理提供依据。
2.生态保护区规划：通过对生态保护区的矢量图层进行面积汇总，可以了解各保护区的面积大小，有助于优化保护区的规划和管理。
3.城市建设用地分析：通过对城市建设用地的矢量图层进行面积汇总，可以分析城市建设用地的规模和分布情况，为城市规划和管理提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
Arcgis空间数据处理案例
空间数据处理 (2)
第1步裁剪要素 (2)
第2步拼接图层 (4)
第3步要素融合 (5)
第4步图层合并 (7)
第5步图层相交 (9)
定义地图投影 (10)
第6步定义地理坐标系统 (10)
第7步投影变换，（地理坐标系－>北京1954坐标系转换－>西安80坐标系） (11)
补充：图层相减，计算面积 (12)
空间数据处理
●数据：云南县界.shp; Clip.shp西双版纳森林覆盖.shp 西双版纳县界.shp
●步骤：
将所需要的数据下载后，解压到到 e:\gisdata,
设定工作区:在ArcMap中执行菜单命令：<地理处理>－><环境>，在“环境设置”选项页里，
点击“工作空间”按钮，在工作空间对话框中的常规设置选项中，设定“临时工作空间”为
e:\gisdata
第1步裁剪要素
◆在ArcMap中，添数据GISDATA\云南县界.shp，添加数据GISDATA\Clip.shp （Clip 中有四
个要素）
◆激活Clip图层。
选中Clip图层中的一个要素，注意确保不要选中“云南县界”中的要素！
点击打开ArcToolbox，
指定输出要素类路径及名称，这里请命名
为“云南县界_Clip11”
指定输入类：云南县界
指定剪切要素：Clip（必须是多边形要素）
依次选中Clip主题中其它三个要素，重复以上的操作步骤，完成操作后将得到共四个图层（“云
南县界_Clip11” , “云南县界_Clip12”，“云南县界_Clip21”，“云南县界_Clip22”
）。
注：1.观察剪切后面积是否有变化；
2.如果用split是否可以，如可以，需要怎么做？（用文本型字段进行split）
第2步 拼接图层
◆ 在ArcMap 中新建地图文档，加载你在剪切要素操作中得到的 四个图层
◆ 点击打开ArcToolbox
在ArcToolbox 中执行“追加”命令
（在数据管理工具——常规——追
输出要素：设定为 云南县界
_Clip1,
加）
输入要素：依次添加其它三个图层注：比较union和数据管理工具集下
的append和合并两个命令之区别；
Union：包括图形之间的运算，和属
性追加；append:将一个图层添加到
目标图层，不生成新的图层，append
要注意合并方案参数；记录数加和，
追加属性字段，但值不变；合并：与
append同，但生成新的图层。
右键点击图层“云南县界_Clip1”，在出现的右键菜单中执行“数据”->”导出数据”
指定导入数据的路径和名称:YNOK.shp
通过以上操作我们就完成了将4个图层拼接为一个图层的处理。
新建一地图文档，加载数据YNOK.shp，查看图层及打开其属性表看看与“云南县界”中的属性表有何区别。
区别：“云南县界”有125条记录，“ynok”有158条记录，产生的原因是什么？
第3步要素融合
◆在拼接图层的基础上继续
◆执行“融合”命令
◆输入要素：指定为YNOK
◆融合字段：选择为“所属州”，将根据这个字段的值对要素进行融合，YNOK图层中“所
属州”相同的要素将合并成一个要素
以上操作，根据指定字段的值，对现有图层中的要素进行融合，产生新的图层――YNOK_Dissovle,打开并查看其属性表
如果要确定每个州包含有多少个县该如何操作？
注：为解决“云南县界”与“ynok”记录不一致问题，以字段CHINESE为融合字段，看
看结果有何不同，并查找原因？[永胜，在云南县界中确定chinese名称相同的值，summarize]
第4步图层合并
◆在ArcMap中新建一个地图文档，加载数据 GISDATA\西双版纳森林覆盖.shp 和 GISDATA\西
双版纳县界.shp
◆调整图层顺序，将西双版纳县界置于下方
◆打开ArcToolbox，在ArcToolbox执行“联合”命令
◆在联合对话框中
输入要素：依次添加“西双版纳森林覆盖”“西双版纳县界”两个图层
输出要素类：设置为 Union.shp
查看输出要素类：Union的的属性表，并检查属性“Type”，其中为“Y”的表示有植被覆盖的区域，右键点击图层Union,修改属性－>符号（设置为唯一值图例，字段设置为TYPE）
思考题：勐海县的总面积是多少平方公里？其中有森林覆盖的区域面积是多少？没有森林覆盖的区域面积是多少？
第5步图层相交
◆在图层合并练习的基础继续
◆在ArcToolbox中，执行“相交”命令
◆在“相交对话框”中
输入要素：依次添加“西双版纳森林覆盖”“西双版纳县界”两个图层
输出要素类：设置为 Intersect.shp
查看输出要素类InterSect，并与“西双版纳森林覆盖”及“图层合并”操作所得结果――“Union”进行比较，并进一步思考这类操作适合求解哪一些现实问题。
注：Union得到193条记录、intersect得到190条记录，相差3条记录，为没有森林覆盖的图斑；
定义地图投影
第6步定义地理坐标系统
（1）在ArcMap中新建地图文档，添加第4步成生成的图层:Union.shp
（2）在TOC中，右键点击图层“Union”，查看属性,
在属性对话框中，点击“源”选项页，查看这
图层是什么坐标系
（3）打开ArcToolbox，执行命令“定义投影”命令
在定义投影对话框中，选择要素类：Union，点击坐标系输入框右边的按钮，
在出现的“空间参考属性”对话框中，选择一个地理坐标系，GCS_BEJING_1954
（注意：前提是我们已知道图层Union是使用北京1954地理坐标系）
点击“选择按钮”，从预定义的坐标系中选择（坐标系统\Geographic Coordinate Systems\Asia\Beijing 1954.prj）
（4）在TOC中，右键点击图层“Union”，查看属性,在属性对话框中，点击“源”选项页，查看这个图层的坐标系是否已经被指定为“北京1954地理坐标系”
第7步投影变换，（地理坐标系－>北京1954坐标系转换－>西安80坐标系）
（1）在第6步的基础上进行
（2）打开ArcToolbox，执行命令“定义投影”命令
（3） 在“投影”对话框中，依次设定输入要素类为――Union ，输出要素类为――
Union_PRJ_BJ54.shp , 输出坐标系选择为――“BEJING_1954_GK_ZONE_17N ” 从预定义的坐标系中选择（坐标系统\Projected Coordinate Systems\Gauss Kruger\Beijing 1954\Beijing 1954 GK Zone 17N.prj ）
（4） 确定后，完成由地理坐标系GCS_BEJING_1954 到 投影坐标系
BEJING_1954_GK_ZONE_17N 的变换。
补充：图层相减，计算面积
第4步中要求，没有森林覆盖的区域面积是多少？
提示：
面积单位是什么？如何转换成平方公里？
面积计算方法：
（0）求面积，首先必须保证数据层有投影坐标系统（建议对坐标系统为unknown的，先用定义投影确定地理坐标系统，然后用feature下面的project命令，定义投影坐标系统）（1）对于三个县的面积，可以在union表中对Chinese字段进行summarize统计，得到每一个县的面积；
（2）对于每个县森林覆盖的面积，可以先选择出某个县的斑块，如select * from union where chinese=’勐海县’ and type=’y’,然后在统计面积。
西双版纳三县总面积：19213.62
总的森林覆盖面积：2895.07（按type统计）
总的非森林覆盖面积:16318.55（按type统计）
勐海县面积：5379.97（按chinese统计）
勐腊县面积：6918.18（按chinese统计）
景洪县面积：6915.47（按chinese统计）
勐海县森林覆盖面积：847.065（先选择勐海记录，然后进行summarize，按type进行）勐海县非森林覆盖面积：4532.908
（1）对云南限界进行裁剪后面积是否有变化？？
（2）通过图层拼接得到的ynok图层与云南限界图层的记录数有什么变化，产生的原因是什么？
（3）如何解决不一致问题？
为解决“云南县界”与“ynok”记录不一致问题，以字段CHINESE为融合字段，看看结果有何不同，并查找原因？[永胜，在云南县界中确定chinese名称相同的值，summarize]
（4）Union和Intersect两个图层的记录有什么区别，为什么？
（5）如何对union图层求面积，要先设置地理坐标系统，然后设置投影坐标系统？
（6）总的森林覆盖面积：2895.07（按type统计）
总的非森林覆盖面积:16318.55（按type统计）
勐海县面积：5379.97（按chinese统计）
勐腊县面积：6918.18（按chinese统计）
景洪县面积：6915.47（按chinese统计）
勐海县森林覆盖面积：847.065（先选择勐海记录，然后进行summarize，按type进行）
勐海县非森林覆盖面积：4532.908
注：有用的命令
数据管理工具集——常规——删除相同的，可以将某一个属性字段或多个属性字段值相同的重复记录删除掉，仅留下唯一一个；
案例数据：QQ723274243。
