《钳工技能训练》实训教案

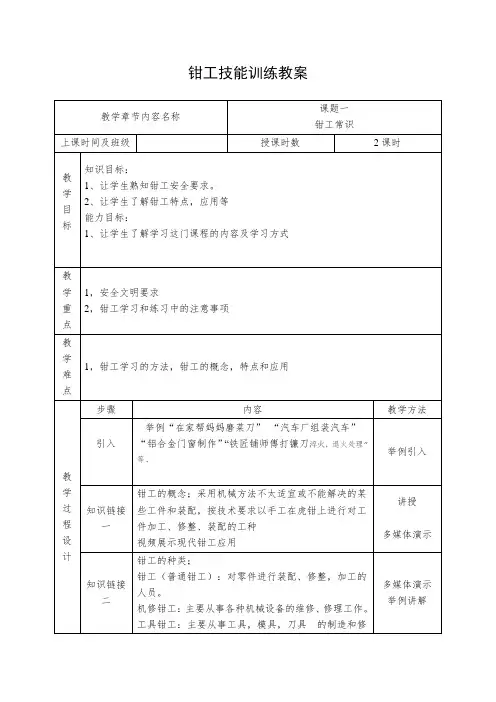

钳工技能训练教案

测微螺杆

微

分

筒

粗

调

旋

扭

尺

架

测砧

固

定刻

度

微

调

旋

扭

止

动旋扭

护油，平放在合内。以防生锈或弯曲。

五，实战演练

请同学们把自己自己桌上摆放的零件一边测量，一边绘制，并标注尺寸。

过程中教师巡回指导。

绘制完成后小组间互换打分及评价。

教师做简要评价及核实。

知识链接

二

千分尺一,千分尺;螺旋测微器（又叫千分尺）是一种比较精密

的测量量具，其测量精确度比游标卡尺高。普通千分尺

的测量精确度(分度值)为0.01mm，因此常用来测量加工

精度要求较高的工件尺寸。

二,结构

常用的千分尺的结构形状如图所示。由尺架和微分筒组

成，尺架左面有测砧，右端有固定套筒，外有一微分筒，

由测微螺杆旋转带动其前进或后退。

三,千分尺的原理

千分尺测微螺杆右端螺纹的螺距为0.5mm。当微分筒转

一周时，测微螺杆就推进0.5mm。固定套筒上的刻度间

隔也是0.5mm，微分筒圆周上共刻50格，因此当微分

筒转一格时，测微螺杆就推进了：

0.5mm÷50=0.01mm

即这种千分尺的分度值为0.01mm。由于还能再估读

一位，可读到毫米的千分位，故又名千分尺(每把尺以

25mm的量程为节点).

四,千分尺的读数

读数的最后一位数字0，表示精确度，不能省略。

最终结果=4.5+0.250=4.750mm

方法;

1、先读固定刻度

2、再读半刻度，若半刻度线已露出，记作0.5mm；若

半刻度线未露出，记作0.0mm；

3、再读可动刻度（注意估读）。记作n×0.01mm；

4、最终读数结果为=固定刻度+半刻度+可动刻度

老师讲授

按组分发千

分尺模型，

让学生具体

观看千分尺

的结构形状

老师讲授

学生总结

举例练习

实战动手测

量实体。

注意

五,螺旋测微器的读数训练

读数=固定刻度+半刻度值+可动刻度

2+0.5+0.46=2.96

六，让学生分组测量身边的物品，练习读数

橡皮厚度测量，钢笔直径的测量，课桌桌面厚度的测量等。

知识链接

三

万能角度

尺一，定义：万能角度尺又称角度规。它是利用活动直尺

测量面相对于基尺测量面的旋转，对该两测量面间分隔

的角度进行读数的角度测量器具。

使用范围：适用于机械加工中的内、外角度测量，可测

0°-320°外角及40°-130°内角。

二，工作原理：万能角度尺的读数机构是根据游标原理

制成的。主尺刻线每格为1°。游标的刻线是取主尺的

29°等分为30格，因此游标刻线角格为29°/30，即主

尺与游标一格的差值为，也就是说万能角度尺读数准确

度为2／。

计算：设主尺一小格度数为X，游标尺一小格读数为Y，

则：

29*X=30*Y Y=29*X/30

主尺每小格角度为1°（60′），当量爪合

并时，游标上的30格刚好等于主尺上的29 格，则游

标每格角度=(29* 60′)÷30=58 ′，主尺每格间距与

游标每格间距相差=60 ′-58′=2′，2′即为此种游

标卡尺的最小读数值。

三，结构

四，使用方法

（1）测量0°-50°之间角度

角尺和直尺全都装上，产品的被测部位放在基尺

和直尺的测量面之间进行测量。

（2）测量50°-140°之间角度

把角尺卸掉，把直尺装上去，使它与扇形板连在

一起。工件的被测部位放在基尺和直尺的测量面之间进

行测量。

3）测量140°-230°之间角度

4）把直尺和卡块卸掉，只装角尺，但要把角尺推

讲授根锯实

例进行

课堂拆解和

组装万能角

度了解结构

并在课堂上

进行小组对

决组装速度

以提学习兴

趣

老师提出要

求小组学生

讨论总结

教师提出测

量内角则么

测学生拆解

组装后回答

实例讲解

Ppt显示图

片，同学随

机抽取回

答。

课堂训练中

巩固学生应

用万能角度

尺的能力。

上去，直到角尺短边与长边的交点和基尺的尖端对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

5）测量230°-320°之间角度

6）把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和扇形板测量面之间进行测量。

注意：当测量被测工件内角时，应从360°减去角度规上的读数值；如在角度上读数为306°24′，则内角测量值为360°-306°24′=53°36′。

五、万能角度尺的读数

读数=度+分

答案：游标尺上零刻度线在主尺9°后，故“度”的数值为：9；且游标尺第8个刻度与主尺刻度线对齐，故分的读数为：8x2′=16′ ；所以，最终读数为9° +16′= 9° 16′ 六，万能角度尺的应用实例

七，实战测量；

读数训练

应用训练

实例模型角度测量

知识链接

四

百分表，千分表一，结构

1）百分表结构

2）千分表结构

二，原理

1）运行原理；通过测杆上齿条与齿轮的传动配合，

将测杆的直线运动转换成指针的角度偏移，根据指针偏

移的角度，从刻度盘上读取测量值。

2）刻度原理

Ppt图片演

示

讲授

实践训练

测量连轴器

跳动度为例
