《工程材料力学性能》考试复习题

《工程材料力学性能》考试复习题

名词解释名词解释1,循环韧性:金属材料在交变载荷下吸收不可逆变形功的能力应力状态软性系数材料最大切应力与最大正应力的比值,记为α。

:2,缺口效应:缺口材料在静载荷作用下,缺口截面上的应力状态发生的变化。

3,缺口敏感度:金属材料的缺口敏感性指标,用缺口试样的抗拉强度与等截面尺寸光滑试样的抗拉强度的比值表示。

抗拉强度的比值表示。

4,冲击吸收功:冲击弯曲试验中试样变形和断裂所消耗的功5,过载损伤界:抗疲劳过载损伤的能力用过载损伤界表示。

6,应力腐蚀:材料或零件在应力和腐蚀环境的共同作用下引起的破坏7,氢蚀:,氢蚀: 由于氢与金属中的第二相作用生成高压气体,使基体金属晶界结合力减弱而导 8,金属脆化。

氢蚀断裂的宏观断口形貌呈氧化色,颗粒状。

微观断口上晶界明显加宽,呈沿晶断裂。

断裂。

9,磨损:机件表面相互接触并产生相对运动,表面逐渐有微小颗粒分离出来形成磨屑,使表面材料逐渐损失、造成表面损伤的现象。

1010,耐磨性:机件表面相互接触并产生相对运动,表面逐渐有微小颗粒分离出来形成磨屑,,耐磨性:机件表面相互接触并产生相对运动,表面逐渐有微小颗粒分离出来形成磨屑,使表面材料逐渐损失、造成表面损伤的现象。

论述论述1,影响屈服强度的因素:,影响屈服强度的因素:①内因:①内因:a a 金属本性及晶格类型b 晶粒大小和亚结构c 溶质元素d 第二相第二相②外因:②外因:a a 温度b 应变速率c 应力状态应力状态2,影响韧脆转变的因素:,影响韧脆转变的因素:①冶金因素:①冶金因素:a a 晶体结构,体心立方金属及其合金存在低温脆性。

b 化学成分化学成分,1,1,1)间隙溶质元素↑→韧脆转变温度↑)间隙溶质元素↑→韧脆转变温度↑2置换型溶质元素一般也能提高韧脆转变温度,但Ni 和一定量Mn 例外。

3杂质元素S 、P 、As As、、Sn Sn、、Sb 等使钢的韧性下降等使钢的韧性下降c 晶粒大小,细化晶粒提高韧性的原因有:晶界是裂纹扩展的阻力;晶界前塞积的位错数减少,有利于降低应力集中;晶界总面积增加,使晶界上杂质浓度减少,避免产生沿晶脆性断裂。

完整版材料力学性能课后习题答案整理

完整版材料力学性能课后习题答案整理

完整版材料力学性能课后习题答案整理材料力学性能课后习题答案第一章单向静拉伸力学性能1、解释下列名词。

1弹性比功:金属材料吸收弹性变形功的能力,一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

2.滞弹性:金属材料在弹性范围内快速加载或卸载后,随时间延长产生附加弹性应变的现象称为滞弹性,也就是应变落后于应力的现象。

3.循环韧性:金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。

4.包申格效应:金属材料经过预先加载产生少量塑性变形,卸载后再同向加载,规定残余伸长应力增加;反向加载,规定残余伸长应力降低的现象。

5.解理刻面:这种大致以晶粒大小为单位的解理面称为解理刻面。

6.塑性:金属材料断裂前发生不可逆永久(塑性)变形的能力。

脆性:指金属材料受力时没有发生塑性变形而直接断裂的能力韧性:指金属材料断裂前吸收塑性变形功和断裂功的能力。

7.解理台阶:当解理裂纹与螺型位错相遇时,便形成一个高度为b的台阶。

8.河流花样:解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。

是解理台阶的一种标志。

9.解理面:是金属材料在一定条件下,当外加正应力达到一定数值后,以极快速率沿一定晶体学平面产生的穿晶断裂,因与大理石断裂类似,故称此种晶体学平面为解理面。

10.穿晶断裂:穿晶断裂的裂纹穿过晶内,可以是韧性断裂,也可以是脆性断裂。

沿晶断裂:裂纹沿晶界扩展,多数是脆性断裂。

11.韧脆转变:具有一定韧性的金属材料当低于某一温度点时,冲击吸收功明显下降,断裂方式由原来的韧性断裂变为脆性断裂,这种现象称为韧脆转变2、说明下列力学性能指标的意义。

答:E弹性模量G切变模量r规定残余伸长应力0.2屈服强度gt金属材料拉伸时最大应力下的总伸长率n应变硬化指数P153、金属的弹性模量主要取决于什么因素?为什么说它是一个对组织不敏感的力学性能指标?答:主要决定于原子本性和晶格类型。

合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小,但是不改变金属原子的本性和晶格类型。

材料力学课件复习习题

材料力学课件复习习题

例题 5.1
F A A
A
求图所示悬臂梁A端的挠度与转角。
x
B
x
l
y
例题 5.2
求图所示悬臂梁B端的挠度与转角。
B
A
x
l
x
y
例题 5.5
用积分法求图示各梁挠曲线方程时,试问下列各梁 的挠曲线近似微分方程应分几段;将分别出现几个积 分常数,并写出其确定积分常数的边界条件
q
A
B
EI z
C
x
k
l 2
(4)在弯扭组合变形圆截面杆的外边界上,各点的应力状 态都处于平面应力状态。( )
(5)在弯曲与扭转组合变形圆截面杆的外边界上,各点主 应力必然是σ1> σ2 ,σ2=0,σ3<0 。 ( )
(6)在拉伸、弯曲和扭转组合变形圆截面杆的外边界上, 各点主应力必然是σ1 >0, σ2=0, σ3<0 。( )
Me
2
1
d
D
例题 4.6
20 kN
X1
图示外伸梁,,试作剪力图和弯矩图.
10kN m
X2
40 kN m
A
35kN
B
1m
4m
25kN
例题
4.9
作图示梁的内力图
3kN
D
4.5kN m
A
2kN m
B E
C
FA 10kN 1m 2m
2m
FB 2kN 1m
kN
kNm
例题
4.10
4kN m
A
B
96.4 C
l 2
l 2
200 50
z
例题 4.30
q
A
简支梁如图所示,试求梁的最底层纤维的总伸长。

材料力学性能复习题

材料力学性能复习题

1、弹性比功:表示金属材料吸收弹性变形功的能力。

一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

2、滞弹性:在弹性范围内快速加载或卸载后,随时间延长产生附加弹性应变的现象。

3、循环韧性:金属材料在交变载荷作用下吸收不可逆变形功的能力。

4、包申格效应:材料经预先加载产生少量塑性变形,再同向加载强度升高,反向加载强度降低。

5、解理刻面:大致以晶粒大小为单位的解理面.6、塑性:指金属材料断裂前发生塑性变形的能力。

脆性:指金属材料受力时没有发生塑性变形而直接断裂的能力。

韧性:指金属材料断裂前吸收塑性变形功和断裂功的能力,或指材料抵抗裂纹扩展的能力。

9、解理面:金属材料在一定条件下,当外加正应力达到一定数值后,以极快速率沿一定晶体学平面产生穿晶断裂,此种晶体学平面即为解理面。

10、穿晶断裂:裂纹穿过晶粒扩展,可以是韧性,也可以是脆性。

沿晶断裂:裂纹沿晶界扩展,多为脆性,是由于晶界上有夹杂,第二相以及杂志偏聚引起晶界弱化。

11、韧性转变:某些金属材料在低于某一温度时由韧性状态转变为脆性状态,即低温脆性。

12、弹性模量E :被称为材料的刚度,表征金属材料对弹性变形的抗力。

13应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值,即: ()32131max max 5.02σσσσσστα+--== 【P39 P46】 14缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体,往往存在截面的急剧变化,如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等,这种截面变化的部分可视为“缺口”,由于缺口的存在,在载荷作用下缺口截面上的应力状态将发生变化,产生所谓的缺口效应。

1、冲击韧度:带缺口的试件在冲击破坏时断裂面上所吸收的能量。

2、冲击吸收功:指规定形状和尺寸的试样在冲击试验力一次作用下折断时所吸收的功。

3、低温脆性:在试验温度低于某一温度tk 时,会有韧性状态变为脆性状态,冲击吸收功明显下降,断裂机理由微孔聚集型变为穿晶解理型,断口特征由纤维状变为结晶状。

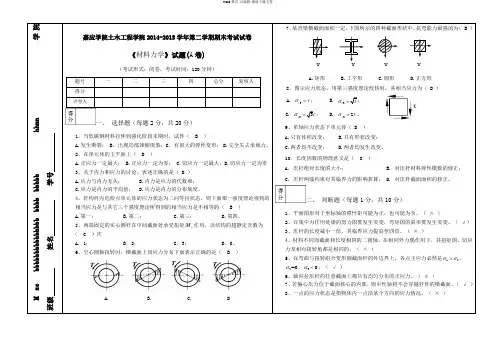

材料力学试卷2015A(含答案)-

材料力学试卷2015A(含答案)-

M z c b b b b b b b b b b b h b b b b b b b b b b b b h h n n 学院班级 姓名 学号嘉应学院土木工程学院2014-2015学年第二学期期末考试试卷《材料力学》试题(A 卷)(考试形式:闭卷,考试时间:120分钟)题号 一 二 三 四 总分 复核人得分评卷人一、 选择题(每题2分,共20分)1、当低碳钢材料拉伸到强化阶段末期时,试件( B )A.发生断裂;B. 出现局部颈缩现象;C. 有很大的弹性变形;D.完全失去承载力。

2、在单元体的主平面上( D )A.正应力一定最大;B.正应力一定为零;C.切应力一定最大;D.切应力一定为零 3、关于内力和应力的讨论。

表述正确的是( D ) A.应力与内力无关; B.内力是应力的代数和; C.应力是内力的平均值; D.应力是内力的分布集度。

4、若构件内危险点单元体的应力状态为二向等拉状态,则下面那一强度理论得到的相当应力是与其它三个强度理论所得到的相当应力是不相等的( B ) A.第一; B.第二; C.第三; D.第四。

5、两端固定的实心圆杆在中间截面处承受扭矩e M 作用,该结构的超静定次数为( C )次A .1;B .2;C .3;D .0。

6、空心圆轴扭转时,横截面上切应力分布下面表示正确的是( B )A. B. C. D7、某直梁横截面面积一定,下图所示的四种截面形状中,抗弯能力最强的为( B )A.矩形B.工字形C.圆形D.正方形8、图示应力状态,用第三强度理论校核时,其相当应力为( D ) A. 3r στ=; B. 3r στ=; C. 33r στ=; D. 32r στ=。

9、单轴应力状态下单元体( D ) A.只有体积改变; B.只有形状改变;C.两者均不改变;D.两者均发生改变。

10.长度因数的物理意义是( C )A. 压杆绝对长度的大小;B. 对压杆材料弹性模数的修正;C. 压杆两端约束对其临界力的影响折算;D. 对压杆截面面积的修正。

材料力学性能学习题与解答[教材课后答案]

材料力学性能学习题与解答[教材课后答案]

度越高。
3、计算: 某低碳钢的摆锤系列冲击实验列于下表, 温度(℃) 60 40 35 25 试计算: a. 绘制冲击功-温度关系曲线; 冲击功(J) 75 75 70 60 温度(℃) 10 0 -20 -50 冲击功(J) 40 20 5 1
冲击吸收功—温度曲线 80 70 60 50
Ak
40 30 20 10 0 -6 -5 -4 -3 -2 -1 0 10 20 30 40 50 60 70 0 0 0 0 0 0 t/℃
第三章 冲击韧性和低温脆性 1、名词解释: 冲击韧度 冲击吸收功 低温脆性
解: 冲击韧度:一次冲断时,冲击功与缺口处截面积的比值。 冲击吸收功:冲击弯曲试验中,试样变形和断裂所吸收的功。 低温脆性:当试验温度低于某一温度时,材料由韧性状态转变为脆性状态。 韧脆转变温度:材料在某一温度 t 下由韧变脆,冲击功明显下降。该温度即韧脆转 变温度。 迟屈服:用高于材料屈服极限的载荷以高加载速度作用于体心立方结构材料时,瞬 间并不屈服,需在该应力下保持一段时间后才屈服的现象。
2) 简述扭转实验、弯曲实验的特点?渗碳淬火钢、陶瓷玻璃试样研究其力学 性能常用的方法是什么? 1 扭转实验的应力状态软性系数较拉伸的应力状态软性系数高。可 解: 扭转实验的特点是○
2 扭转实验 对表面强化处理工艺进行研究和对机件的热处理表面质量进行检验。 ○ 3 圆柱试样在扭转时,不产生缩颈现象,塑 时试样截面的应力分布为表面最大。○
韧脆转变温度 迟屈服
2、简答 1) 缺口冲击韧性实验能评定哪些材料的低温脆性?哪些材料不能用此方法 检验和评定?[提示:低中强度的体心立方金属、Zn 等对温度敏感的材料,高强 度钢、铝合金以及面心立方金属、陶瓷材料等不能]
解:缺口冲击韧性实验能评定中、低强度机构钢的低温脆性。面心立方金属及合金如氏 体钢和铝合金不能用此方法检验和评定。

材料性能学复习题

材料性能学复习题

材料性能学复习题适用于材料成型与控制工程专业一、填空题1、σe表示材料的弹性极限;σp表示材料的比例极限;σs表示材料的屈服强度;σb表示材料的抗拉强度。

2、断口的三要素是纤维区、放射区和剪切唇。

微孔聚集型断裂的微观特征是韧窝;解理断裂的微观特征主要有解理台阶和河流状或舌状花样;沿晶断裂的微观特征为晶粒状断口和冰糖块状断口。

3、应力状态系数α值越大,表示应力状态越软,材料越容易产生塑性变形和延性断裂。

为测量脆性材料的塑性,常选用应力状态系数α值大的实验方法,如压缩等。

4、在扭转实验中,塑性材料的断裂面与试样轴线垂直,断口平齐,这是由切应力造成的切断;脆性材料的断裂面与试样轴线 450角,这是由正应力造成的正断。

与静拉伸试样的宏观断口特征相反。

5、材料截面上缺口的存在,使得缺口根部产生应力集中和双(三)向应力,试样的屈服强度升高,塑性降低。

6、低温脆性常发生在具有体心立方或密排六方结构的金属及合金中,而在面心立方结构的金属及合金中很少发现。

7、在平面应变断裂韧性K IC测试过程中,对试样的尺寸为,其中B、a、(W-a)分别是三点弯曲试样的厚度、裂纹长度和韧带长度,σs是材料的屈服强度;这样要求是为了保证裂纹尖端处于平面应变和小范围屈服状态;平面应变状态下的断裂韧性KIC 小于平面应力状态下的断裂韧性KC。

8、按断裂寿命和应力水平,疲劳可分为高周疲劳和低周疲劳;疲劳断口的典型特征是疲劳条纹(贝纹线)。

9、对材料的磨损,按机理可分为粘着磨损,磨粒磨损,疲劳磨损、腐蚀磨损、冲蚀磨损和微动磨损等形式。

10、材料的拉伸力学性能,包括屈服强度、抗拉强度和实际断裂强度等强度指标和延伸率和断面收缩率等塑性指标。

12、弹性滞后环是由于材料的加载线和卸载线不重合而产生的。

对机床的底座等构件,为保证机器的平稳运转,材料的弹性滞后环越大越好;而对弹簧片、钟表等材料,要求材料的弹性滞后环越小越好。

13、材料的断裂按断裂机理分可分为微孔聚集型断裂,解理断裂和沿晶断裂;按断裂前塑性变形大小分可分为延性断裂和脆性断裂14、在扭转实验中,塑性材料的断裂面与试样轴线垂直;脆性材料的断裂面与试样轴线成450角。

混凝土结构设计 第一章材料的力学性能-习题 答案要点

混凝土结构设计 第一章材料的力学性能-习题 答案要点

第一章材料的力学性能一、填空题1、钢筋混凝土及预应力混凝土中所用的钢筋可分为两类:有明显屈服点的钢筋和无明显屈服点的钢筋,通常分别称它们为软钢,和硬钢。

2、对无明显屈服点的钢筋,通常取相当于残余应变为0.2%时的应力作为假定的屈服点,即条件屈服强度。

3、碳素钢可分为低碳钢、中碳钢和高碳钢。

随着含碳量的增加,钢筋的强度提高、塑性降低。

在低碳钢中加入少量锰、硅、钛、铬等合金元素,变成为普通低合金钢。

4、钢筋混凝土结构对钢筋性能的要求主要是强度、塑性、焊接性能、粘结力。

5、钢筋和混凝土是不同的材料,两者能够共同工作是因为两者之间的良好粘结力、两者相近的膨胀系数、混凝土包裹钢筋避免钢筋生锈6、光面钢筋的粘结力由胶结力、摩擦力、挤压力三个部分组成。

7、钢筋在混凝土中应有足够的锚固长度,钢筋的强度越高、直径越粗、混凝土强度越低,则钢筋的锚固长度就越长。

8、混凝土的极限压应变包括弹性应变和塑性应变两部分。

塑性应变部分越大,表明变形能力越大,延性越好。

9、混凝土的延性随强度等级的提高而降低。

同一强度等级的混凝土,随着加荷速度的减小,延性有所增加,最大压应力值随加荷速度的减小而减小。

10、钢筋混凝土轴心受压构件,混凝土收缩,则混凝土的应力增加,钢筋的应力减小。

11、混凝土轴心受拉构件,混凝土徐变,则混凝土的应力减小,钢筋的应力增大。

12、混凝土轴心受拉构件,混凝土收缩,则混凝土的应力增大,钢筋的应力减小。

13、混凝土轴心抗压强度的标准试件尺寸为150*150*300或150*150*150 。

14、衡量钢筋塑性性能的指标有延伸率和冷弯性能。

15、当钢筋混凝土构件采用HRB335级钢筋时,要求混凝土强度等级不宜低于C20;当采用热处理钢筋作预应力钢筋时,要求混凝土强度不宜低C40 。

二、判断题1、混凝土强度等级是由一组立方体试块抗压后的平均强度确定的。

(N)2、采用边长为100mm的非标准立方体试块做抗压试验时,其换算系数是0.95。

材料物理性能课后习题答案_北航出版社_主编

材料物理性能课后习题答案_北航出版社_主编

材料物理习题集第一章 固体中电子能量结构和状态(量子力学基础)1. 一电子通过5400V 电位差的电场,(1)计算它的xxxx 波长;(2)计算它的波数;(3)计算它对Ni 晶体(111)面(面间距d=2.04×10-10m )的布拉格衍射角。

(P5)12341311921111o '(2)6.610 =(29.1105400 1.610) =1.67102K 3.7610sin sin 2182h h p mE m d d λπλθλλθθ----=⨯⨯⨯⨯⨯⨯⨯=⨯==⇒=解:(1)=(2)波数=(3)2 2. 有两种原子,基态电子壳层是这样填充的,请分别写出n=3的所有电子的四个量子数的可能组态。

(非书上内容)3. 如电子占据某一能级的几率是1/4,另一能级被占据的几率为3/4,分别计算两个能级的能量比费米能级高出多少kT ?(P15)4. 已知Cu 的密度为8.5×103kg/m3,计算其(P16)5. 计算Na 在0K 时自由电子的平均动能。

(Na 的摩尔质量M=22.99,)(P16)6. 若自由电子矢量K 满足以为晶格周期性边界条件和定态xx 方程。

试证明下式成立:eiKL=17.d h r K K cos r /2θϕ=*hkl *hkl 已知晶面间距为,晶面指数为( k l )的平行晶面的倒易矢量为,一电子波与该晶面系成角入射,试证明产生布拉格反射的临界波矢量的轨迹满足方程。

8. 试用布拉格反射定律说明晶体电子能谱中禁带产生的原因。

(P20)9. 试用晶体能带理论说明元素的导体、半导体、绝缘体的导电性质。

答: (画出典型的能带结构图,然后分别说明)10. 过渡族金属物理性质的特殊性与电子能带结构有何联系?(P28)答:过渡族金属的d 带不满,且能级低而密,可xx 较多的电子,夺取较高的s 带中的电子,降低费米能级。

补充习题1. 为什么镜子颠倒了左右而没有颠倒上下?2.只考虑xx 力学,试计算在不损害人体安全的情况下,加速到光速需要多少时间? 3. 已知下列条件,试计算空间两个电子的电斥力和万有引力的比值4. 画出原子间引力、斥力、能量随原子间距变化的关系图。

材料力学性能课后习题 (1)

材料力学性能课后习题 (1)

材料力学性能课后习题第一章1.解释下列名词①滞弹性:金属材料在弹性范围内快速加载或卸载后,随时间延长产生附加弹性应变的现象称为滞弹性,也就是应变落后于应力的现象。

②弹性比功:金属材料吸收弹性变形功的能力,一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

③循环韧性:金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。

④包申格效应:金属材料经过预先加载产生少量塑性变形,卸载后再同向加载,规定残余伸长应力增加;反向加载,规定残余伸长应力降低的现象。

⑤塑性:金属材料断裂前发生不可逆永久(塑性)变形的能力。

⑥韧性:指金属材料断裂前吸收塑性变形功和断裂功的能力。

⑦加工硬化:金属材料在再结晶温度以下塑性变形时,由于晶粒发生滑移,出现位错的缠结,使晶粒拉长、破碎和纤维化,使金属的强度和硬度升高,塑性和韧性降低的现象。

⑧解理断裂:解理断裂是在正应力达到一定的数值后沿一定的晶体学平面产生的晶体学断裂。

2.解释下列力学性能指标的意义(1)E( 弹性模量);(2)σp(规定非比例伸长应力)、σe(弹性极限)、σs(屈服强度)、σ0.2(规定残余伸长率为0.2%的应力);(3)σb(抗拉强度);(4)n(加工硬化指数);(5)δ(断后伸长率)、ψ(断面收缩率)3.金属的弹性模量取决于什么?为什么说他是一个对结构不敏感的力学性能?取决于金属原子本性和晶格类型。

因为合金化、热处理、冷塑性变形对弹性模量的影响较小。

4.常用的标准试样有5倍和10倍,其延伸率分别用δ5和δ10表示,说明为什么δ5>δ10。

答:对于韧性金属材料,它的塑性变形量大于均匀塑性变形量,所以对于它的式样的比例,尺寸越短,它的断后伸长率越大。

5.某汽车弹簧,在未装满时已变形到最大位置,卸载后可完全恢复到原来状态;另一汽车弹簧,使用一段时间后,发现弹簧弓形越来越小,即产生了塑性变形,而且塑性变形量越来越大。

试分析这两种故障的本质及改变措施。

(完整版)材料力学课后习题答案

(完整版)材料力学课后习题答案

8-1 试求图示各杆的轴力,并指出轴力的最大值。

(2) 取1-1(3) 取2-2(4) 轴力最大值: (b)(1) 求固定端的约束反力; (2) 取1-1(3) 取2-2(4) (c)(1) 用截面法求内力,取1-1、2-2、3-3截面;(2) 取1-1(3) 取2-2 (4) 取3-3截面的右段;(5) 轴力最大值: (d)(1) 用截面法求内力,取1-1、(2) 取1-1(2) 取2-2(5) 轴力最大值: 8-2 试画出8-1解:(a) (b) (c) (d) 8-5与BC 段的直径分别为(c) (d)F RN 2F N 3 F N 1F F Fd 1=20 mm 和d 2=30 mm ,如欲使AB 与BC 段横截面上的正应力相同,试求载荷F 2之值。

解:(1) 用截面法求出(2) 求1-1、2-28-6 题8-5段的直径d 1=40 mm ,如欲使AB 与BC 段横截面上的正应力相同,试求BC 段的直径。

解:(1)用截面法求出1-1、2-2截面的轴力;(2) 求1-1、2-2截面的正应力,利用正应力相同;8-7 图示木杆,承受轴向载荷F =10 kN 作用,杆的横截面面积A =1000 mm 2,粘接面的方位角θ= 450,试计算该截面上的正应力与切应力,并画出应力的方向。

解:(1) (2) 8-14 2=20 mm ,两杆F =80 kN 作用,试校核桁架的强度。

解:(1) 对节点A(2) 列平衡方程 解得: (2) 8-15 图示桁架,杆1A 处承受铅直方向的载荷F 作用,F =50 kN ,钢的许用应力[σS ] =160 MPa ,木的许用应力[σW ] =10 MPa 。

解:(1) 对节点A (2) 84 mm 。

8-16 题8-14解:(1) 由8-14得到的关系;(2) 取[F ]=97.1 kN 。

8-18 图示阶梯形杆A 2=100 mm 2,E =200GPa ,试计算杆AC 的轴向变形 解:(1) (2) AC 8-22 图示桁架,杆1与杆2的横截面面积与材料均相同,在节点A 处承受载荷F 作用。

(完整版)《无机材料物理性能》课后习题答案

(完整版)《无机材料物理性能》课后习题答案

《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力,若直径拉细至2.4mm ,且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变,并比较讨论这些计算结果。

解:由计算结果可知:真应力大于名义应力,真应变小于名义应变。

1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa),试计算其上限和下限弹性模量。

若该陶瓷含有5 %的气孔,再估算其上限和下限弹性模量。

解:令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。

则有当该陶瓷含有5%的气孔时,将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得,其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。

0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=AA l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.3238405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1-11一圆柱形Al 2O 3晶体受轴向拉力Ff 为135 MPa,求沿图中所示之方向的滑移系统产生滑移时需要的最小拉力值,并求滑移面的法向应力。

解:1-6试分别画出应力松弛和应变蠕变与时间的关系示意图,并算出t = 0,t = ∞和t = 时的纵坐标表达式。

τ解:Maxwell 模型可以较好地模拟应力松弛过程:Voigt 模型可以较好地模拟应变蠕变过程:以上两种模型所描述的是最简单的情况,事实上由于材料力学性能的复杂性,我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

《材料性能学》总复习题部分答案

《材料性能学》总复习题部分答案

绪论二、单项选择题1、下列不是材料力学性能的是()A、强度B、硬度C、韧性D、压力加工性能2、属于材料物理性能的是()A、强度B、硬度C、热膨胀性D、耐腐蚀性三、填空题1、材料的性能可分为两大类:一类叫_ _,反映材料在使用过程中表现出来的特性,另一类叫_ _,反映材料在加工过程中表现出来的特性。

2、材料在外加载荷(外力)作用下或载荷与环境因素(温度、介质和加载速率)联合作用下所表现的行为,叫做材料_ 。

四、简答题1、材料的性能包括哪些方面?2、什么叫材料的力学性能?常用的金属力学性能有哪些?第一章材料单向静拉伸的力学性能一、名词解释弹性极限:是材料由弹性变形过渡到弹—塑性变形时的应力(或达到最大弹性变形所需要的应力)。

强度:是材料对塑性变形和断裂的抗力。

屈服强度:材料发生屈服或发生微量塑性变形时的应力。

抗拉强度:拉伸实验时,试样拉断过程中最大实验力所对应的应力。

塑性变形:是材料在外力作用下发生的不可逆永久变形但不破坏的能力。

韧性:材料断裂前吸收塑性变形功和断裂功的能力。

二、单项选择题1、根据拉伸实验过程中拉伸实验力和伸长量关系,画出的力——伸长曲线(拉伸图)可以确定出金属的()A、强度和硬度B、强度和塑性C、强度和韧性D、塑性和韧性2、试样拉断前所承受的最大标称拉应力为()A、抗压强度B、屈服强度C、疲劳强度D、抗拉强度3、拉伸实验中,试样所受的力为()A、冲击B、多次冲击C、交变载荷D、静态力4、常用的塑性判断依据是()A、断后伸长率和断面收缩率B、塑性和韧性C、断面收缩率和塑性D、断后伸长率和塑性5、工程上所用的材料,一般要求其屈强比(C )A、越大越好B、越小越好C、大些,但不可过大D、小些,但不可过小6、工程上一般规定,塑性材料的δ为()A、≥1%B、≥5%C、≥10%D、≥15%7、形变强化是材料的一种特性,是下列( C )阶段产生的现象。

A、弹性变形;B、冲击变形;C、均匀塑性变形;D、屈服变形。

(2015更新版)材料力学网上作业题参考答案

(2015更新版)材料力学网上作业题参考答案

东北农业大学网络教育学院材料力学网上作业题(2015更新版)绪论一、名词解释1.强度2. 刚度3. 稳定性4. 变形5. 杆件6.板或壳7.块体二、简答题1.构件有哪些分类?2. 材料力学的研究对象是什么?3. 材料力学的任务是什么?4. 可变形固体有哪些基本假设?5. 杆件变形有哪些基本形式?6. 杆件的几何基本特征?7.载荷的分类?8. 设计构件时首先应考虑什么问题?设计过程中存在哪些矛盾?第一章轴向拉伸和压缩一、名词解释1.内力2. 轴力3.应力4.应变5.正应力6.切应力7.伸长率8.断面收缩率9. 许用应力 10.轴向拉伸 11.冷作硬化二、简答题1.杆件轴向拉伸或压缩时,外力特点是什么?2.杆件轴向拉伸或压缩时,变形特点是什么?3. 截面法求解杆件内力时,有哪些步骤?4.内力与应力有什么区别?5.极限应力与许用应力有什么区别?6.变形与应变有什么区别?7.什么是名义屈服应力?8.低碳钢和铸铁在轴向拉伸时,有什么样的力学特性?9.强度计算时,一般有哪学步骤?10.什么是胡克定律?11.表示材料的强度指标有哪些?12.表示材料的刚度指标有哪些?13.什么是泊松比?14. 表示材料的塑性指标有哪些?15.拉压杆横截面正应力公式适用范围是什么?16.直杆轴向拉伸或压缩变形时,在推导横截面正应力公式时,进行什么假设?三、计算题1. 试用截面法求下列各杆指定截面的轴力。

2. 试用截面法求下列各杆指定截面的轴力。

3. 试用截面法求下列各杆指定截面的轴力。

4. 试用截面法求下列各杆指定截面的轴力。

5. 试用截面法求下列各杆指定截面的轴力。

6. 试用截面法求下列各杆指定截面的轴力。

7 高炉装料器中的大钟拉杆如图a所示,拉杆下端以连接楔与大钟连接,连接处拉杆的横截面如图b所示;拉杆上端螺纹的小径d = 175 mm。

已知作用于拉杆上的静拉力F=850 kN,试计算大钟拉杆横截面上的最大静应力。

8 一桅杆起重机如图所示,起重杆AB为一钢管,其外径D = 20 mm,内径d≈18 mm;钢绳CB的横截面面积为10 mm2。

【材料力学性能】课后复习题(计算题)答案

【材料力学性能】课后复习题(计算题)答案
KIC Y a 1.1 a / 1.1150 3.14 0.025
46.23MPa m1/ 2
8、铝合金三点弯曲试样,尺寸
KQ
FQ S BW 3/ 2
Y1
a W
(1)
B:W:S=18:36:144,用千分尺测得的实际尺寸
B=18.01mm,W=36.06mm,试样的屈服强度
550MPa,测试中所获得的F-V曲线形状如图 8700N
1、确定裂纹所承受的拉应力; 2、确定应力场强度因子; 3、进行比较KI与KIC,得出结论
对于材料A
1400 0.820.7 0.2 1700
所以需要考虑塑性区的修正问题。由a/c=0.6查得
2 1.62
K1
1.1 a
2
0.212
2 0.2
1.11400 3.14 0.001
1.62 0.2121400 17002
K1
1 0.502 s 2
184 .18MPa.m 1/2
1 0.502 0.956 2
11.物体内部有一圆盘状尖锐深埋裂纹,直径为2.50cm,当作 用的应力为700 MPa时,物体发生断裂事故,求:
(a)材料的断裂韧性是多少?(假定满足平面应变条件。)88.433 MPa.m1/2(注意a/c≈0,Φ2=2.46)
2
1
2
KIc
s
2
1.01mm
7、有一轴件平均轴向工作应力150MPa,使用中发 生横向疲劳脆性正断,断口分析表明有a=25mm深的 表面半椭圆疲劳区,根据裂纹a/c可以确定Φ=1,测 试材料的 0.2=720MPa,试估算材料的断裂韧度 KIC是多少? 解:由于 / 0.2=150/720=0.21<0.7,故不需要对KI 进行修正,可直接利用KIC Y a 进行计算。对于 大件表面半椭圆裂纹Y, 1.1 / ,可得:

(完整版)材料力学复习题(附答案)

(完整版)材料力学复习题(附答案)

一、填空题1.标距为100mm的标准试件,直径为10mm,拉断后测得伸长后的标距为123mm,缩颈处的最小直径为6.4mm,则该材料的伸长率δ=23%,断面收缩率ψ=59.04%。

2、构件在工作时所允许产生的最大应力叫许用应力σ,极限应力与许用应力的比叫安全系数n。

3、一般来说,脆性材料通常情况下以断裂的形式破坏,宜采用第一二强度理论。

塑性材料在通常情况下以流动的形式破坏,宜采用第三四强度理论。

4、图示销钉的切应力τ=(Pπdh ),挤压应力σbs=(4Pπ(D2-d2))(4题图)(5题图)5、某点的应力状态如图,则主应力为σ1=30Mpa,σ2=0,σ3=-30Mpa。

6、杆件变形的基本形式有拉伸或压缩、剪切、扭转和弯曲四种。

7、低碳钢在拉伸过程中的变形可分为弹性阶段、屈服阶段、强化阶段和局部变形阶段四个阶段。

8、当切应力不超过材料的剪切比例极限时,切应变γ和切应力τ成正比。

9、工程实际中常见的交变应力的两种类型为对称循环,脉动循环。

10、变形固体的基本假设是:连续性假设;均匀性假设;各向同性假设。

11、低碳钢拉伸时大致分为以下几个阶段:弹性;屈服;强化;缩颈。

12、通常计算组合变形构件应力和变形的过程是:先分别计算每种基本变形各自引起的应力和变形,然后再叠加。

这样做的前提条件是构件必须为线弹性、小变形杆件。

13、剪切胡克定律的表达形式为τ=Gγ。

14、通常以伸长率 <5%作为定义脆性材料的界限。

15、提高梁弯曲刚度的措施主要有提高抗弯刚度EI、减少梁的跨度、改善梁的载荷作用方式。

16、材料的破坏按其物理本质可分为屈服和断裂两类。

二、选择题1、一水平折杆受力如图所示,则AB杆的变形为(D)。

(A)偏心拉伸;(B)纵横弯曲;(C)弯扭组合;(D)拉弯组合。

2、铸铁试件试件受外力矩Me作用,下图所示破坏情况有三种,正确的破坏形式是(A)3、任意图形的面积为A,Z0轴通过形心O,Z1轴与Z0轴平行,并相距a,已知图形对Z1轴的惯性矩I1,则对Z0轴的惯性矩I Z0为:(B)(A )00Z I =;(B )20Z Z I I Aa =-;(C )20Z Z I I Aa =+;(D )0Z Z I I Aa =+。

材料力学课后答案

材料力学课后答案

材料力学课后答案材料力学是研究材料内部力学性质和行为的学科,它是材料科学与工程学的重要基础课程之一。

通过学习材料力学,我们可以了解材料的力学性能和行为,为材料的设计、加工和应用提供理论基础和指导。

在课堂学习之外,课后习题是巩固知识、提高能力的重要途径。

下面是一些材料力学课后习题的答案,希望能对大家的学习有所帮助。

1. 什么是应力?应变?它们之间的关系是什么?答,应力是单位面积上的力,通常用σ表示,其公式为σ=F/A,其中F为作用在物体上的力,A为物体的受力面积。

应变是物体单位长度的形变,通常用ε表示,其公式为ε=ΔL/L0,其中ΔL为长度变化量,L0为原始长度。

应力和应变之间的关系由杨氏模量E来描述,公式为σ=Eε。

2. 什么是弹性模量?它有哪些类型?答,弹性模量是描述材料在弹性阶段的刚度和变形能力的物理量。

常见的弹性模量包括杨氏模量、剪切模量、泊松比等。

3. 什么是拉伸、压缩、剪切?答,拉伸是指物体在外力作用下沿着其长度方向发生的形变;压缩是指物体在外力作用下沿着其长度方向发生的缩短形变;剪切是指物体在外力作用下沿着其平面内部发生的相对位移形变。

4. 什么是胶性变形?塑性变形?答,胶性变形是指材料在受力作用下发生的可逆形变,即在去除外力后,材料可以恢复到原来的形状;塑性变形是指材料在受力作用下发生的不可逆形变,即在去除外力后,材料无法完全恢复到原来的形状。

5. 什么是材料的疲劳破坏?有哪些影响因素?答,材料的疲劳破坏是指在交变应力作用下,材料在循环载荷下发生的破坏。

影响因素包括应力幅值、载荷次数、材料的强度和韧性等。

以上是对材料力学课后习题的部分答案,希望能够帮助大家更好地理解和掌握材料力学的知识。

在学习过程中,要多做习题、多思考、多讨论,相信通过努力,一定能够取得好成绩。

精品 课后习题及参考答案-材料性能学课后习题与解答

精品 课后习题及参考答案-材料性能学课后习题与解答

材料性能学课后习题与解答绪论1、简答题什么是材料的性能?包括哪些方面?[提示] 材料的性能定量地反映了材料在给定外界条件下的行为;解:材料的性能是指材料在给定外界条件下所表现出的可定量测量的行为表现。

包括○1力学性能(拉、压、、扭、弯、硬、磨、韧、疲)○2物理性能(热、光、电、磁)○3化学性能(老化、腐蚀)。

第一章单向静载下力学性能1、名词解释:弹性变形塑性变形弹性极限弹性比功包申格效应弹性模量滞弹性内耗韧性超塑性韧窝解:弹性变形:材料受载后产生变形,卸载后这部分变形消逝,材料恢复到原来的状态的性质。

塑性变形:微观结构的相邻部分产生永久性位移,并不引起材料破裂的现象。

弹性极限:弹性变形过度到弹-塑性变形(屈服变形)时的应力。

弹性比功:弹性变形过程中吸收变形功的能力。

包申格效应:材料预先加载产生少量塑性变形,卸载后再同向加载,规定残余应力(弹性极限或屈服强度)增加;反向加载,规定残余应力降低的现象。

弹性模量:工程上被称为材料的刚度,表征材料对弹性变形的抗力。

实质是产生100%弹性变形所需的应力。

滞弹性:快速加载或卸载后,材料随时间的延长而产生的附加弹性应变的性能。

内耗:加载时材料吸收的变形功大于卸载是材料释放的变形功,即有部分变形功倍材料吸收,这部分被吸收的功称为材料的内耗。

韧性:材料断裂前吸收塑性变形功和断裂功的能力。

超塑性:在一定条件下,呈现非常大的伸长率(约1000%)而不发生缩颈和断裂的现象。

韧窝:微孔聚集形断裂后的微观断口。

2、简答(1) 材料的弹性模量有那些影响因素?为什么说它是结构不敏感指标?解:○1键合方式和原子结构,共价键、金属键、离子键E高,分子键E低原子半径大,E小,反之亦然。

○2晶体结构,单晶材料在弹性模量在不同取向上呈各向异性,沿密排面E大,多晶材料为各晶粒的统计平均值;非晶材料各向E同性。

○3化学成分,○4微观组织○5温度,温度升高,E下降○6加载条件、负载时间。

对金属、陶瓷类材料的E没有影响。

材料物理性能课后答案

材料物理性能课后答案

材料物理性能课后答案材料物理性能是指材料在外部作用下所表现出的物理特性,包括力学性能、热学性能、电学性能、磁学性能等。

了解材料的物理性能对于材料的选用、设计和应用具有重要意义。

下面是一些关于材料物理性能的课后答案,希望能对大家的学习有所帮助。

1. 什么是材料的力学性能?材料的力学性能是指材料在外力作用下所表现出的性能,包括抗拉强度、屈服强度、弹性模量、硬度等。

这些性能直接影响着材料的承载能力和使用寿命。

2. 为什么要了解材料的热学性能?材料的热学性能是指材料在温度变化下的性能表现,包括热膨胀系数、导热系数、比热容等。

了解材料的热学性能可以帮助我们选择合适的材料用于高温或低温环境,确保材料的稳定性和可靠性。

3. 材料的电学性能有哪些重要指标?材料的电学性能包括介电常数、电导率、击穿电压等指标。

这些性能直接影响着材料在电子器件中的应用,对于电子材料的选用和设计具有重要意义。

4. 什么是材料的磁学性能?材料的磁学性能是指材料在外磁场作用下的性能表现,包括磁化强度、磁导率、矫顽力等。

了解材料的磁学性能可以帮助我们选择合适的材料用于磁性材料和磁性器件的制备。

5. 如何评价材料的物理性能综合指标?材料的物理性能综合指标是综合考虑材料的力学性能、热学性能、电学性能、磁学性能等多个方面的性能指标,通过综合评价来确定材料的适用范围和性能等级。

这些综合指标可以帮助我们更好地了解材料的综合性能,为材料的选用和设计提供参考依据。

总结,了解材料的物理性能对于材料的选用、设计和应用具有重要意义,希望以上答案可以帮助大家更好地理解和掌握材料的物理性能知识。

对于材料物理性能的学习,需要多加练习和实践,才能真正掌握其中的精髓。

祝大家学习进步!。

2014-2015学年第2学期《材料力学》复习要点_参考补充计算题解答

2014-2015学年第2学期《材料力学》复习要点_参考补充计算题解答

µl
属于小柔度压杆,因此其临界应力为屈服极限: σ = cr 临界力为: Fcr =
= i
1× 400 = 40<λ = 62 2 10
σ= 235MPa s
σ cr ⋅ A = 235MPa ×
π × 402
4
mm 2 = 295.3 ×103 N=295.3kN
4
补充计算题 10. 柴油机的挺杆长度 l=300 mm, 横截面为圆形, 其直径 d =8 mm, 钢材的 E =210 GPa, σp=240 MPa。挺杆两端按铰支处理,所受最大压力 F=1.76 kN。规定的稳定安全因数 nst =2~3.5。试校核挺杆的稳 定性。 (参考教材习题 9.1) 【解答】 :压杆两端铰支,其长度系数为: µ = 1 。 (1)求挺杆的临界应力。 挺杆的极限柔度为: = λ1 挺杆的惯性半径为: = i
π
32
× 303 ×10−3
= ≤ [σ ] 100
π
P ≤ 32
× 303 ×10−3 ×100 0.22 + 0.182
N= 985N
补充计算题 6. 柴油机的挺杆是由低碳钢制成的空心圆管,两端约束按铰支处理,外径和内径分别是 12mm 和 10mm,杆长 300mm,钢材的弹性模量 E=210GPa,比例极限为 σ p = 200MPa 。根据动力计算,挺杆 上的最大压力 F=2000N。规定的稳定安全因数为 nst=3~5。试校核挺杆的稳定性。 (参考第 9 章课件例题 9.4) 【解答】 :压杆两端铰支,其长度系数为: µ = 1 。 (1)求挺杆的临界应力。
临界力为:
Fcr = σ cr ⋅ A =
π 2 E π d 2 π 2 × 200 ×103 π × 402 ⋅ = × MPa mm 2 λ2 4 1302 4
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

7.27mm
因为B=18.01mm>7.27mm,也即满足式,B 2.5(KQ /0.2 )2
因此KQ=KIC
9.低合金钢厚板的断裂韧性在-20℃时的GⅠc=5.1×102MPam,GⅠc值随温度成比例地减小,每下降10℃,GⅠc 降低1.3×10-2MPam,如果这块板上有长度为10mm 的裂
宽板内的裂纹不会扩展。
14. 有板件在脉动载荷下工作,σmax=200MPa,σmin=0, 该材料的σb=670MPa, σ0.2=600MPa, KIc=104MPa·m1/2, Paris公式中,C=6.9×10-12,n=3.0,使用中发现有
0.1mm和1mm两处横向穿透裂纹,请估算板件的疲劳剩
r)
2 1 s
(1
r)
σb
b
σb
σm
min rS
σmin
402.2MPa,484.8MPa,343.6MPa
1K6IS.某CC高=2强1.3度M钢Pa的•mσ10/.22=。14裂0纹0M扩P展a,到在第水Ⅱ介阶质段中的的 da/dt=2×10-6mm/s。第Ⅰ阶段结束时 K作I=,6工2M作P拉a•m应1力/2,σ=该40材0料MP制a,成探的伤机发件现在该水机介件质表中面工 有寿半命径。a(0a=c4=1m5m.6的m半m,圆Φ2形=2裂.4纹6,,6试7粗.13略天估) 算其剩余
1、确定裂纹所承受的拉应力; 2、确定应力场强度因子; 3、进行比较KI与KIC,得出结论
对于材料A
1400 0.820.7 0.2 1700
所以需要考虑塑性区的修正问题。由a/c=0.6查得
2 1.62
K1
1.1 a
2
0.212
2 0.2
1.11400 3.14 0.001
1.62 0.2121400 17002
KIC
a
700
3.14 0.013 88.433MPa.m1/2 2.46
(b)若用这种材料制成一块厚度B=0.75cm,裂纹半长
a=3.75cm的板作断裂韧性试验,问测得的断裂韧性值是否有
效?(设材料的屈服强度为1100 MPa。)(2.5(KIC/σs)2= 1.62 cm,B<1.62cm,因此无效。)
KIC Y a 1.1 a / 1.1150 3.14 0.025
46.23MPa m1/ 2
8、铝合金三点弯曲试样,尺寸
KQ
FQ S BW 3/ 2
Y1
a W
(1)
B:W:S=18:36:144,用千分尺测得的实际尺寸
B=18.01mm,W=36.06mm,试样的屈服强度
550MPa,测试中所获得的F-V曲线形状如图 8700N
修正后的KI表达式为:
KI
a
f (a)
1 0.177 ( / s )2 b
窄板:
f
46 100
1.18
宽板:
f
46 260
1.02
代入上式,可得: KI窄=138.3 46.2MPam1/2 >KIC,
KI宽=119.5 46.2MPam1/2 <KIC,因此,窄板内的裂纹会扩展,
KQ
a
,
B
2.( 5 KQ
/
)2
s
(c)测得有效KIC的厚度是多少?(16.875mm) 7.5×1.5×1.5=16.875mm
12. 设某压力容器周向应力σ =1400MPa,采用焊接工艺后可能有纵向表 面裂纹(半椭圆)a=1mm,a/c=0.6.现可以选用的两种材料分别有如下性能: A 钢σ0.2 =1700MPa,KⅠc =78 MPa.m1/2 ;B 钢σ0.2=2800 MPa,KⅠc =47 MPa.m1/2 。试从防止低应力断裂考虑,应选用哪种材料。 (A:可以使用KI=156 MPa.m1/2<KIC)(B:不能使用KI=68 MPa.m1/2>KIC)
3B/4 B/2 B/4
B
a1
a2
a3
断裂区
a4
a5
W
1 a 3 (a2 a3 a4 )
厚度判据:
B
2.5
KQ
s
2
载荷比判据: Fmax 1.1
FQ
平均裂纹长度:
a
1 3
(a2
a3
a4
)
1 3
(19.49
20.09
19.34)
19.64mm
相对裂纹长度a/W=19.64/36.06=0.54,从附表查得, Y(a/W)=3.04,则S=144mm,
KQ
FQ S BW 3/ 2
Y (a /W
)
8360 18 .01 10 3
144 103 (36.06 103)3/ 2
3.04
29 .67 MPam1
2
有效性判断:
Fm a x
FQ
8700 8360
1.04
1.1
2.5(KQ
/ 0.2 )2
2.5( 29.67)2 550
7.27103 m
纹之最小长度。
解:
1
c
2E s a
2
7 107
1
2 21011 8 3.14 ac
2
ac
0.2 103 m
则材料中能扩展的裂纹之最小长度为2ac=0.4mm。
4、有一直径为2.5mm,长度为200mm的杆,在2000N载荷 作用下,直径缩小为2.2mm,试计算:
(1)杆的最终长度;
(2)该载荷下的工程应力与工程应变;
如果这一压力容器必须承受的最大压强为8.34 MPa(85 个大气压),这个压力容器是否安全?(σ=1529MPa,不 安全。KI=184.18 MPa.m1/2)
2Rp 1.18.34 1529MPa
2t 0.006
1529 0.956 0.7得修正 s 1600
a
1529 3.14 0.0025
400 0.7, s 1400
ac
2
K
2 Ic
1.12
2 c
2.46 622
1.12 4002
15.6mm
t
ac a0
da da / dt
ac 1 a0 2 10 9
da=0.5109 (0.0156
0.004 )
5.8106s 67.13天
纹,问在-50℃时σc的断裂应力是多少? ( E=2×105MPa,ν=0.3)(409.86或者410.84MPa)
-50℃时,GⅠc=1.2×10-2MPam
GIc
U (2a)
1 2
E
2a
1 2 KI c2
E
KIC c ac
c
KIC
a c
10.用某材料制造一批压力容器,此材料的屈服强度 σs=1600 MPa ,断裂韧性KⅠc=40 MPa.m1/2 ,经探伤检验 发现某一容器沿轴向有一穿透裂纹,长度为2a=5mm ,此 批容器的半径R=1100mm ,壁厚t=6mm ,试问:
(3)该载荷下的真实应力与真实应变;
解:(1)
d

l1
d0 d1
2
l0
258.3mm
(2) (3)
F A0
2000
d02
8000 3.14 (2.5103)2
407.6MPa
4
l1 l0 258 .3 200 0.291
l0
200
S (1 ) (1 0.291) 407 .6 526 .2MPa
a0=3×10-8cm,试求脆性断裂时的断裂应力。(设
m=0.1E=2×105MPa) 1
解:
m
E
a0
s
2
E s
a0
2 m
1
1
c
2E s a
2
c
2a0
a
2 m
1
2 31010 3.1 4 1.5 1 03
2
2 1011
71.4 106 P a
3、有一材料E=2×1011N/m2,s=8N/m,试计算在 7×107N/m2的拉应力作用下,该材料中能扩展的裂
71MPa.m1/2 K1c
结论:可以使用
对于材料B
1400 0.50.7 0.2 2800
不必考虑塑性区的修正。
K1
1.1
a
1.11400
3.14 0.001 1.62
68MPa m1 2K1c
不可使用。
13. 设有屈服强度为415 MPa,断裂
韧性为132 MPa.m1/2 ,宽度分别100mm、260
第一章
1、通常纯铁的s=2J/m2,E=2×105MPa,a0=2.5×1010m,试求其理论断裂强度。
1
解:理论断裂强度公式
m
E s
a0
2
1
1
m
E s
a0
2
2 1011 2 2.510 10
2
4 1010 Pa
4 10 4 MPa
Pa J/m2或N/m
m
2、若一薄板物体内部存在一条长3mm的裂纹,且
修正
KI
a
900 3.14 0.01 168MPa m1/2
1 0.177( / s )2 1 0.177(0.75)2
由于KI>KIC,故该构件不安全。
平面应变条件下:
R0
2
1
2
KIc
s
2
1.01mm
7、有一轴件平均轴向工作应力150MPa,使用中发 生横向疲劳脆性正断,断口分析表明有a=25mm深的 表面半椭圆疲劳区,根据裂纹a/c可以确定Φ=1,测 试材料的0.2=720MPa,试估算材料的断裂韧度KIC 是多少? 解:由于/0.2=150/720=0.21<0.7,故不需要对KI进 行修正,可直接利用 KIC Y a 进行计算。对于大 件表面半椭圆裂纹,Y 1.1 / ,可得:
相关文档
最新文档
