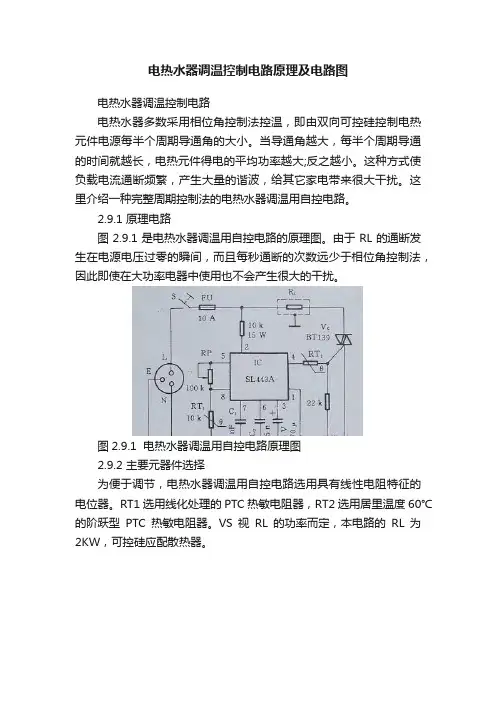

电热水器多数采用相位角控制法控温，即由双向可控硅控制电热元件电源每半个周期导通角的大小。
当导通角越大，每半个周期导通的时间就越长，电热元件得电的平均功率越大;反之越小。
这种方式使负载电流通断频繁，产生大量的谐波，给其它家电带来很大干扰。
这里介绍一种完整周期控制法的电热水器调温用自控电路。
2.9.1 原理电路
图2.9.1是电热水器调温用自控电路的原理图。
由于RL的通断发生在电源电压过零的瞬间，而且每秒通断的次数远少于相位角控制法，因此即使在大功率电器中使用也不会产生很大的干扰。
图2.9.1 电热水器调温用自控电路原理图
2.9.2 主要元器件选择
为便于调节，电热水器调温用自控电路选用具有线性电阻特征的电位器。
RT1选用线化处理的PTC热敏电阻器，RT2选用居里温度60℃的阶跃型PTC热敏电阻器。
VS视RL的功率而定，本电路的RL为2KW，可控硅应配散热器。
PTC自动恒温式电饭锅电路图
家用电器的自动控温原理介绍一、控温装置介绍家用电器中的自动控温装置常用的有双金属片、压力式继电器、热敏电阻式继电器、PTC 发热体等。
1、双金属片图一为双金属片原理如，常温下双金属片呈平直状态，静动触头闭合，常用于电饭煲和饮水器。
它的工作原理为：当温度升高时，双金属片向膨胀系数小的那边弯曲，电接头中的触点断开，电路被切断，当温度下降到一定值时，电接头中的触点重新闭合，如此反复作用，来控制电路。
2、压力式继电器 常在电冰箱中应用，图二是它的结构示意图，A 、B 为两个接线柱，C 、D 分别为静、动触点，一般处于断开状态，E 为温差调节螺丝，F 为温度高低调节凸轮，G为感温包、H 为感压腔，感温包和感压腔内充有一定量的气体，I 为弹簧。
它的工作原理为：当电冰箱内的温度升高时，感温包内压强随之增加，感压腔缓慢向左凸，使动触点与静触点闭合，工作电路被接通，冰箱开始制冷，当温下降时，感压腔内压强下降，动静触点又被分离，制冷停止；如此反复，从而把箱内温度自动控制在所规定的范围内。
3、热敏电阻式继电器常在空调中使用，图三中R P 为调温电阻，R t 为热敏电阻，电阻随温度上升而增加，J 为继电器。
它的工作原理为：安温度升高时，由于热敏电阻阻值变大，所以B 点电势升高。
当B 点电势升于某一值时，A 点输出高电平，三极管被接通，驱动继电器J工作，吸合制冷工作电路开关K ，空调开始制冷；当温度降到某一值时，B 点电势降低，A 点又输出低电平，继电器断开，制冷工作电路停止工作，如此往复控制温度。
二、常见家用电器控温原理介绍 （一）、电饭煲电饭煲是家庭中最常用的电器，原理图也较简单，如图是“三角牌”自动西施煲（电饭煲）的电路图。
工作原理如下：当按下手动按钮（AN ）后，保温元件（BR ）、保温指示灯（ZSD 2）和R 3被短路，发热盘R 1正常工作，煮饭指示灯（ZDS 1）发出红光，当加热温热达到1030C 度，磁钢限温器（XW ：是磁钢限温开关，当温度达到1030C （居里点）以下时，呈现出磁性物质特性，当高于居里点时，失去磁性）产生动作，手动按钮被断开，保温指示灯被接R 2L 2 R 4 R 1R 3L 1 KM （ （ （（ 220V ～RD 固定端 膨胀系数大 膨胀系数小 电接头 动触头 静触头图一 GF E C DBA HI图二 R P R tBAJK制 冷 工 作 电 路图三入电路，发出黄光，发热盘两端电压下降，煮饭指示灯因电压太低而不再发光，发热盘功率明显变小，起保温作用，当温度下降到700C 左右时，保温元件（BR ：双金属片自动开关，当温度达度70～800C 时自动断开，当温度低于700C 时自动闭合）闭合，保温指示灯和R 3又被短路，发热盘又正常工作，煮饭指示灯又发出红光，当加热到70～800C 时，保温元件又自动断开，发热盘功率又下降，如此往复，起到保温作用。

温度控制器的工作原理
温度控制器的工作原理文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）温度控制器的工作原理据了解，很多厂家在使用温度控制器的过程中，往往碰到惯性温度误差的问题，苦于无法解决，依靠手工调压来控制温度。
创新，采用了PID模糊控制技术，较好地解决了惯性温度误差的问题。
传统的温度控制器，是利用热电偶线在温度化变化的情况下，产生变化的电流作为控制信号，对电器元件作定点的开关控制器。
电脑控制温度控制器：采用PID 模糊控制技术 *用先进的数码技术通过Pvar、Ivar、Dvar（比例、积分、微分）三方面的结合调整形成一个模糊控制来解决惯性温度误差问题。
传统的温度控制器的电热元件一般以电热棒、发热圈为主，两者里面都用发热丝制成。
发热丝通过电流加热时，通常达到1000℃以上，所以发热棒、发热圈内部温度都很高。
一般进行温度控制的电器机械，其控制温度多在0-400℃之间，所以，传统的温度控制器进行温度控制期间，当被加热器件温度升高至设定温度时，温度控制器会发出信号停止加热。
但这时发热棒或发热圈的内部温度会高于400℃，发热棒、发热圈还将会对被加热的器件进行加热，即使温度控制器发出信号停止加热，被加热器件的温度还往往继续上升几度，然后才开始下降。
当下降到设定温度的下限时，温度控制器又开始发出加热的信号，开始加热，但发热丝要把温度传递到被加热器件需要一定的时候，这就要视乎发热丝与被加热器件之间的介质情况而定。
通常开始重新加热时，温度继续下降几度。
所以，传统的定点开关控制温度会有正负误差几度的现象，但这不是温度控制器本身的问题，而是整个热系统的结构性问题，使温度控制器控温产生一种惯性温度误差。
要解决温度控制器这个问题，采用PID模糊控制技术，是明智的选择。
PID模糊控制，是针对以上的情况而制定的、新的温度控制方案，用先进的数码技术通过Pvar、Ivar、Dvar 三方面的结合调整，形成一个模糊控制，来解决惯性温度误差问题。
电冰箱电气控制系统部件结构及工作原理演示课件ppt
温控器的检测：
检测温控器非停机点的电阻——接通状态（趋于0）
25
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
电冰箱温控器的代换演练
26
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
温控器的种类特点与结构原理 典型电冰箱温控器检修实例 电冰箱温控器的代换演练
2
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
温控器的种类特点与结构原理
温控器的种类： • 膨胀式 金属膨胀式和液体膨胀式温控器。如：双金属片温控器。 • 机械式 蒸气压力式和气体吸附式温控器。如：压力式温控器。 • 电子式 电阻式和电热偶式温控器。如：电子恒温控制器。 电冰箱的三种温度控制方式： • 单温单一控制方式 • 双温单一控制方式 ① 双温双控方式。
冷冻室 蒸发器
双 温 双 控
冷藏室 温控器
冷冻室 温控器
冷冻室 冷藏室
冷冻室
电
感温头
冰
箱
冷藏室
的
蒸发器
温 度
控
冷藏室
制
感温头
方 式
6
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
双 温 双 控
电磁阀 毛细管
半自动化霜温控器的实物外形：
19
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
电热水器原理图、电路原理分析（1）
电热水器原理图、电路原理分析（1）万和DSZF38-B型储水式电热水器原理图海尔大海象FCD-H65B型电热水器工作原理海尔大海象FCD-H65B型电热水器工作原理如图所示（虚线框内是PCB元件板）。
AC220V电源经由漏电保护器KDLS( 30A/15mA)一双向控制流量开关（二次控制）在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器(BT)一手动设定温控器(MT)的闭合触点，使电加热器(EL)得电加热。
同时，流量开关指示灯（兼电源指示灯）、加热指示灯点亮。
在通电的情况下，只要从电热水容器内放水，就必然会从进水管补水，否则水管没有水压，水也不会流动。
只要有水流动，安装在进水管的流量监控装置必然会因水流而动作，导致其触点闭合。
由于其触点容量较小，不能直接闭合、断开电加热器的工作电流，故用了LSIA和LS2A两只继电器进行二次控制。
放水时流量开关LS闭合，Rl提供的电流经LS闭合触点直接回到电源负极，VT1、VT2截止．LSIA、LS2A继电器不能吸合，其常开触点仍然处于断开状态。
爱拓升牌STR-30T-5型快热式电热水器控制电路原理分析该型热水器由电源继电器控制板和显示控制板两部分组成（见附图）。
其中，电源继电器板采用3×2.5平方毫米的护套软线；电源变压器采用工频变压器和7805三端稳压电路：电加热管的通断采用额定电流为30A的继电器控制，具有足够的裕量，所以有较高的工作可靠性。
其简要控制原理如下。
主控制电路采用S3F9454BZZ-DK94(U2)，该型单片机除应用在电热水器上作控制芯片外，还常应用于电磁炉等其他家用电器中作为主控芯片。
S3F9454BZZ-DK94集成电路具有自动检测电路功能；电路工作状态显示及功率控制显示功能；同时具备故障自检功能。
采取2 0脚双列直插式扁平封装形式。
工作电压供电为5V。
1．该型电热水器的简要工作原理海尔FCD-JTHC50-Ⅲ型储水式电热水器电路原理分析未接通电源之前，先向胆内注水，打开自来水阀，冷水进入内胆，随内胆水位上升，胆内的空气经出水管排出，当喷头有水源源不断地流出时，表示胆内已注满水。
自动控温原理
自动控温原理
自动控温，是指系统通过感知和调节环境温度的方式，使温度在设定值附近自动稳定，并实现温度的精确控制。
其工作原理如下：
1. 温度感知：系统通过温度传感器实时感知环境温度，并将温度数值反馈给控制单元。
2. 温度设定值：用户可以通过控制单元设置所需的温度设定值，也可以预先设定好温度曲线。
3. 温度比较：控制单元将感知到的温度数值与设定值进行比较，以确定温度偏差。
4. 误差计算：根据温度偏差的大小，控制单元计算出相应的控制量，用来调节加热或制冷系统的输出。
5. 控制信号输出：控制单元将计算出的控制量转化为控制信号，通过执行机构控制加热或制冷设备的运行，以实现温度调节。
6. 反馈调整：系统持续监测环境温度并调节输出，不断与设定值进行比较和调整，使温度保持在规定范围内。
通过以上步骤，自动控温系统能够实现对环境温度的精确控制。
这样的系统广泛应用于家庭、工业和科学实验等领域，可以提高温度控制的准确性和自动化程度，提升生产效率和人们的生活舒适度。
温控电路的工作原理
温控电路的工作原理
温控电路是一种能够自动调节温度的电子装置。
它通常由温度传感器、比较器、控制元件和执行元件组成。
温度传感器是温控电路的关键部分，它能够感知周围环境的温度，并将所测得的温度信息转换成电信号。
常见的温度传感器有热电偶、热敏电阻和温度传感器芯片等。
传感器将温度转化为电信号后，将信号传送给比较器。
比较器是温控电路的核心部分，它用于将传感器输出的电信号与预设的参考电压进行比较。
比较器将传感器信号与参考电压进行比较后，会产生一个开关信号，用于控制执行元件的工作状态。
控制元件根据比较器输出的开关信号来决定执行元件的工作状态。
控制元件可以是继电器、场效应管或三极管等。
当比较器输出高电平时，控制元件会通电，执行元件开始工作；而当比较器输出低电平时，控制元件断电，执行元件停止工作。
执行元件是温控电路中实际执行调节温度的部分。
常用的执行元件是电热丝或风扇等，它们能够根据控制元件的开关信号来提供加热或散热功能，从而调节温度。
当温度传感器检测到温度高于或低于设定温度时，比较器会发送一个开关信号给控制元件，控制元件则相应地启动或关闭执行元件，以达到调节温度的目的。
反之，当温度达到设定温度时，比较器将不再发送开关信号，控制元件停止通电，执行元
件停止工作。
总的来说，温控电路通过温度传感器感知温度，比较器对传感器输出的信号与参考电压进行比较，然后根据比较结果控制执行元件的工作状态，以实现自动调节温度的功能。
自动温控电路工作原理
自动温控电路工作原理8月4日2010对些农产品或者副产品直接烘烤需要更严格的温度控制，掌握核心技术就是掌握命运！农副产品烘烤箱- W型自动温控电路工作原理该产品自控烘干箱电路由电源电路、温度控制电路和湿度控制电路组成，如图所示。
电源电路由降压电容器C l、泄放电阻器R l、整流二极管V D l、VD2、滤波电容器C2,限流电阻器R2、R3、稳压二极管VS和电源指示发光二极管V L I组成。
温度控制电路由热敏电阻器RT(温度传感器)、时基集成电路I C l、晶体管V l、V2、电阻器R4、R6-R8、Rl2、电位器R P l、RP3、电容器C3、C5、发光二极管VL2、晶闸管V T l同时C3通过R P l、R8和IC1第7脚内电路放电，当C3两端电压降至3·3V左右时，lC1的3脚又输出高电平，使VI、V2和V T l均导通，EH通电开始加热。
RT随着温度升高而阻值增大，当RT增大至一定值时，IC1因4脚电压过低而停止工作，当箱内温度下降后，ICI又开始工作……。
以上工作过程周而复始地进行，直到鲜品被烘千，VL3不再间歇点亮为止。
放在烘干箱内的鲜品在受热后，所含的水分被蒸发，使箱内湿度增大。
在箱内湿度较小时，湿敏电阻器RS的阻值较大，IC2的4脚为低电平，由IC2和外围元器件组成的占空比可调的方波振荡器不工作。
随着箱内湿度的增大，RS的阻值变小，使IC2的4脚电压逐渐升高。
当IC2的4脚电压升高至一定值时，方波振荡器振荡工作，IC2的3脚输出高电平，使VL3点亮，V3、V4和VT2均导通，鼓风机(或排风扇)电动机M通电工作，将箱内水蒸气排出。
V3和V4导通后，饼通过RP2、R5和V3充电，当C4 两端电压充至6·7V左右时，IC2内电路翻转，3脚输出低电平，使V3、V4和VT2截止，VL3熄灭，M停转。
与此同时，C4又经RP2和Rll对lC2第7脚内电路放电，使C4两端电压不断下降。
水温控制器原理图
水温控制器原理图
很抱歉，我无法提供图片或图表类的内容。
我只能为您提供文本形式的信息。
对于水温控制器原理图的详细描述，请参考以下文本：
水温控制器主要由以下几个部分组成：温度传感器、比较器、控制开关和继电器。
温度传感器负责测量水温，通常采用热电偶或热敏电阻作为传感器。
当水温升高或降低时，传感器会输出相应的电信号。
比较器是一个电路元件，用于比较传感器输出信号与设定温度值之间的差异。
当温度高于设定值时，比较器会产生一个高电平信号，反之则产生一个低电平信号。
控制开关是一个电路开关，它根据比较器的输出信号来控制电路的开关状态。
当比较器输出高电平信号时，控制开关闭合，反之则断开。
继电器是一个电器元件，用于控制外部电路的开闭。
当控制开关闭合时，继电器吸合，外部电路被连接，从而启动加热装置。
反之，当控制开关断开时，继电器释放，外部电路断开，加热装置停止工作。
整体工作原理如下：温度传感器测量到水温后，传输信号到比较器。
比较器将输入信号与设定温度值进行比较，并输出相应的信号给控制开关。
控制开关根据比较器的输出信号来开闭，
进而控制继电器的状态。
继电器在控制开关闭合时吸合，启动加热装置；在控制开关断开时释放，停止加热装置的工作。
这是水温控制器的基本原理，通过测量和比较水温来控制加热装置的工作状态，从而实现对水温的精确控制。
家用电器的自动控温原理介绍图
家用电器的自动控温原理介绍一、控温装置介绍家用电器中的自动控温装置常用的有双金属片、压力式继电器、热敏电阻式继电器、PTC 发热体等。
1、双金属片图一为双金属片原理如，常温下双金属片呈平直状态，静动触头闭合，常用于电饭煲和饮水器。
它的工作原理为：当温度升高时，双金属片向膨胀系数小的那边弯曲，电接头中的触点断开，电路被切断，当温度下降到一定值时，电接头中的触点重新闭合，如此反复作用，来控制电路。
2、压力式继电器 常在电冰箱中应用，图二是它的结构示意图，A 、B 为两个接线柱，C 、D 分别为静、动触点，一般处于断开状态，E 为温差调节螺丝，F 为温度高低调节凸轮，G为感温包、H 为感压腔，感温包和感压腔内充有一定量的气体，I 为弹簧。
它的工作原理为：当电冰箱内的温度升高时，感温包内压强随之增加，感压腔缓慢向左凸，使动触点与静触点闭合，工作电路被接通，冰箱开始制冷，当温下降时，感压腔内压强下降，动静触点又被分离，制冷停止；如此反复，从而把箱内温度自动控制在所规定的范围内。
3、热敏电阻式继电器常在空调中使用，图三中R P 为调温电阻，R t 为热敏电阻，电阻随温度上升而增加，J 为继电器。
它的工作原理为：安温度升高时，由于热敏电阻阻值变大，所以B 点电势升高。
当B 点电势升于某一值时，A 点输出高电平，三极管被接通，驱动继电器J工作，吸合制冷工作电路开关K ，空调开始制冷；当温度降到某一值时，B 点电势降低，A 点又输出低电平，继电器断开，制冷工作电路停止工作，如此往复控制温度。
二、常见家用电器控温原理介绍 （一）、电饭煲电饭煲是家庭中最常用的电器，原理图也较简单，如图是“三角牌”自动西施煲（电饭煲）的电路图。
工作原理如下：当按下手动按钮（AN ）后，保温元件（BR ）、保温指示灯（ZSD 2）和R 3被短路，发热盘R 1正常工作，煮饭指示灯（ZDS 1）发出红光，当加热温热达到1030C 度，磁钢限温器（XW ：是磁钢限温开关，当温度达到1030C （居里点）以下时，呈现出磁性物质特性，当高于居里点时，失去磁性）产生动作，手动按钮被断开，保温指示灯被接R 2L 2 R 4 R 1R 3L 1 KM （ （ （（ 220V ～RD 固定端 膨胀系数大 膨胀系数小 电接头 动触头 静触头图一 GF E C DBA HI图二 R P R tBAJK制 冷 工 作 电 路图三入电路，发出黄光，发热盘两端电压下降，煮饭指示灯因电压太低而不再发光，发热盘功率明显变小，起保温作用，当温度下降到700C 左右时，保温元件（BR ：双金属片自动开关，当温度达度70～800C 时自动断开，当温度低于700C 时自动闭合）闭合，保温指示灯和R 3又被短路，发热盘又正常工作，煮饭指示灯又发出红光，当加热到70～800C 时，保温元件又自动断开，发热盘功率又下降，如此往复，起到保温作用。
温控器的原理及接线图温控器的“总、高、低”是什么意思？
温控器的原理及接线图温控器的“总、高、低”是什么意思？温度器的原理及接线图温控器的总高低是什么意思？
这是台德力西的数显温控仪。
它的接受信号来自于测温传感器。
工作时，温控器按照设定值产生相应控制，从而输出开关量信号
给执行器，如继电器、接触器、时间继电器等。
加热载体一般有加热棒、加热管、加热丝，测温传感器一般有热电偶（TC）、热电阻（RTD）、热敏电阻等。
题目说的高总低是温控器的开关量输出信号，通常为继电器输出类型。
总是继电器输出的公共端，高是继电器输出关信号，低是输出开信号。
实际使用中，以总高作关信号，总低作开信号。
以接触器为例，假如加热温度达到设置值输出关信号使线圈失电，反之得电。
图中这个接线就很简单，总共12个接线端子。
123接热电阻，456接的是报警，高总低接执行器（继电器、接触器等），中、相接220V电源。
总高低管的是设定值，而报警管的是上下限值。
例如测温范围在0～100℃，设定值在60℃。
正常情况下，高于60摄氏度，那么接触器线圈应该失电，如果线圈没有失电，继续升温到100℃，此时才发生报警信号而驱动报警装置。
温控器的原理及接线图温控器的“总、高、低”是什么意思？
温控器的原理及接线图温控器的“总、高、低”是什么意思？温度器的原理及接线图温控器的总高低是什么意思？这是台德力西的数显温控仪。
它的接受信号来自于测温传感器。
工作时，温控器按照设定值产生相应控制，从而输出开关量信号给执行器，如继电器、接触器、时间继电器等。
加热载体一般有加热棒、加热管、加热丝，测温传感器一般有热电偶（TC）、热电阻（RTD）、热敏电阻等。
题目说的高总低是温控器的开关量输出信号，通常为继电器输出类型。
总是继电器输出的公共端，高是继电器输出关信号，低是输出开信号。
实际使用中，以总高作关信号，总低作开信号。
以接触器为例，假如加热温度达到设置值输出关信号使线圈失电，反之得电。
图中这个接线就很简单，总共12个接线端子。
123接热电阻，456接的是报警，高总低接执行器（继电器、接触器等），中、相接220V电源。
总高低管的是设定值，而报警管的是上下限值。
例如测温范围在0～100℃，设定值在60℃。
正常情况下，高于60摄氏度，那么接触器线圈应该失电，如果线圈没有失电，继续升温到100℃，此时才发生报警信号而驱动报警装置。
10 赞踩 1评论分享举报电子老孙科技领域创作者11-08 23:51 关注现以TED2002指针式温度控制为例，它是控制溫度的通用型仪表，它采用先进的集成电路，应用独特的非线性校正技术，把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较丶运算、输出控制以达到稳定控制设置温度的工控目的。
它广泛应用于各种机械设备丶食品烤箱、医疗设备等行业在0一400℃范围内的温度检测和控制。
它的外型和接线方法見下图:.TED200是指针式温度控制器，显示溫度刻度0一400℃范围内，工作电压220v±5，工作环境温度0一50℃继电器输出:一路常开，和一路常闭可选择使用。
输出触点容量:3A(阻性)，1A(感性)。
高总低是一副输出继电器的转换触点，低于设定溫度时“总低”闭合，“高总”断开。
温控器原理
温控器原理,温控器接线图
温控器是地板采暖系统不可缺少的一部分，合理安装温控器可有效节能，使您的家居更加舒适。
以下小系列为您介绍一下温控器的工作原理是什么？我怎么连接温控器？温控器是怎么工作的？温控器怎么调？我们来看看！
温度控制器原理
该系统的工作原理是利用温度传感器对环境温度进行自动采样和监测。
当环境温度高于控制设定值时，启动控制电路，设定控制回路误差。
如果温度仍在上升，当温度达到设定温度点时，报警功能就会启动。
当控制的温度不能有效控制时，为了防止设备的破坏，还可以通过跳闸功能来停止设备的继续运行。
主要用于各种高低压开关柜、干式变压器、箱式变电站等相关领域的温度使用。
温度控制器接线图
仔细看看温控器上的三英尺。
它们被字母和数字代替： H （6），L （3）和 C （4）。
H （6）到棕色线，是电源线； L （3）到灰色线，是灯绳； C（4）到白色线，是压缩机绳。
温控器的接线图和原理图
温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。
通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。
当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。
当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。
温度控制器的接线图和工作原理如图所示。
热电偶检测温度。
当温度低于设定值时，“总”和“低”端子上的触点关闭。
接触器通电，加热器打开。
反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。
打开接触器，断开加热器电源。
控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。
现在很多的温度控制器都是多功能的，要有很多细节的功能，比如 pid 控制。
常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。
每个温度控制仪表上都有一个接线图。
有张图表显示了该连接什么。
下面我将按照下面的图表来简要描述如何布线。
1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。
如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。
所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。
15和16是 ac。
9和10是接报警器，接线是注意与电源串联在一起！123一般接传感器线。
4空白。
567为一组接点，6是公共点。
高总低为一组接点，总是公共点。
高和总是NC。
低和总是NO。
地为仪表接地，中为零线，相为相线。
(交流220V电源)实际内部的地线是悬空的，不用接线。
接触器的A2接零线，A1接温控器的NO，温控器的com接火线。
火线零线进温控器的相、中。
仪表前方有2个调整盘，中间有个拨钮。
调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。
电饭锅原理图
电饭锅的构造与工作原理电饭锅可分为自动保温式电饭锅、定时保温式电饭锅、压力电饭锅等三种。
各类电饭锅的常见规格和工作能力见表1。
(一)自动保温式电饭锅图1是一种双层自动保温式电饭锅的结构图，主要由锅盖、外壳、内胆、开关、发热板和温度控制装置组成。
下面介绍它的主要部件：1．内胆内胆系采用纯铝板拉伸成型，底部加工呈球面状，使与发热板很好吻合，以提高热效率。
胆的内壁上有刻度，可指示出放米量和放水量。
内胆的边向外翻口，既可增加强度，又可使溢出的饭水流到壳外，以防损坏内部电器零件。
2．外壳外壳是用冷轧薄钢板拉伸成型，外面喷涂装饰性漆层。
外壳与内胆之间有一层空气间隔，起保温作用，同时可以安装开关、发热板和温度控制装置。
3．锅盖有的锅盖中央部位嵌有一块玻璃，能观察烹饪情况；有的装有压紧锅盖用的手柄，兼具便携作用。
4．发热板发热板是将环形金属管状电热元件铸造在铝合金体中，再经加工而成，它具有较好的热传导性能和较大的机械强度，板面形状要求与锅底相吻合，在其中心处装有磁性温度控制元件，如图2所示。
5．温度控制装置电饭锅所以能够自动断电和保温，是因为它内部装有磁钢限温器和热双金属片恒温器两个自动装置。
磁钢限温器的动作原理，见图3。
它是利用感温磁钢(软磁体)的磁性随温度的高低而变化的特性来设计的。
当低温时，感温磁钢是顺磁性物质，具有磁性；当温度升到某一界限时，感温磁钢变成逆磁性物质，因而失去磁性。
这个温度界限，叫做居里点。
通常，居里点的温度略高于103℃。
在饭煮熟前，锅内有水，所以电饭锅的内胆温度不会超过100℃，感温磁钢仍然具有磁性。
当饭熟后，内胆没有水，温度便会上升超过100℃。
此时，紧贴于内胆底面的感温磁钢温度，也随之上升到居里点而失去磁性。
这样，永磁体在重力或弹簧弹力的作用下，使感温磁钢不能继续吸住它而跌落。
下跌时，永磁体通过连杆作用把触点分离，于是电饭锅断电，表明米饭已经煮熟。
热双金属片恒温器的动作原理，见图4。
PID控温的原理是什么？
PID控温的原理是什么？
我们在科学研究中经常用到的一个实验方法就是在不同温度下测量材料的物理性质。
一般地，我们以液氮或者液氦作为低温介质，通过一个加热器（一般是电阻或者电阻丝）通电流进行加热便可以得到不同的温度，这就是电加热控温。
通过电加热温控我们可以得到室温和液氮温度或者液氦温度之间的各种温度，是一种很实用的测量手段。
控温的方法一般有两种，一种是手动控温，还有一种就是自动控温。
手动控温就是通过手动改变加热器的电流来达到不同的温度，自动控温就是题主这里提到的PID控温。
图1. PID控制示意图
PID控制其实是控制系统中最常见也是很重要的一个控制方法，广泛用于工业控制系统和各种其他需要连续调节控制的控制回路反馈机构。
这里的PID分别指的是比例、积分和微分控制。
每一部分的控制都有一定的作用。
在负反馈的PID控制中，比例控制的输出信号和感温元件的偏差成正比，这种调节方式的问题是会存在静差，即得到的结果和设定值之间有一个固定的差值。
如果这时候我们加入积分调节，输出信号便会随时间缓慢上升，这相当于输入信号对时间的一种累积效果。
用PI调节时，能消除静差，而且调节过程平稳，但缺点是花费时间较长；这个时候我们再加入微分调节，便可以使调节过程加快，这时候带来的问题是容易引起温度的振荡。
PID三种方式结合起来时，我们调节三种不同的参数，便可以使调节过程即平稳又迅速。
图2. 一种老式的PID控制器
图3. lakeshore生产的控温仪。
2019年自动温度控制器工作原理.doc
风机控制的工作原理一、总原理图CBBY122.1184MC222C122SMLA123W DD S18b20V CCV CC123456789R PA102*8V CCB G31*51R6330G NDR51kV CCC310u/16VEA/VP31X119X218R ST9P37(RD)17P36(W R)16P32(IN T0)12P33(IN T1)13P34(T0)14P35(T1)15P101P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P2728PS EN29A LE/P30P31(TX D)11P30(RX D)10G ND20V CC40IC289S52V CCC4104/400VR910kR1051124635IC130221234PO W E R123Q4B TA10K2FA NK1O N/O FFK3U PK4D OW NV CCC5100u/16VV CCIn1O u t32IC378L05C6220u/16VC8104C7104D34007D24007R45k1R35k1G NDR25k1213Q18050D44007D14007G NDV CCD54007abfcgde11742115abcdefg3d pd p12986S4S3S2S1X Sabcdeffgghh aabbccddeR85.1KR11kR7330原理图详解：（一）.按键控制其中，K1为总开关；K2共分以下五档：自动风、大风、中风、小风、停止；K3、K4分别是加1、减1档。
如图1 Y 122.1184MC 222C 122123W DD S18b 20V CC R AV CB G 31*51R 6330G ND R 510kV CCC 310u /16VEA /VP 31X 119X 218R ST 9P37(RD )17P36(W R )16P32(IN T0)12P33(IN T1)13P34(T0)14P35(T1)15P101P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P2728PS EN 29A LE/P 30P31(TX D)11P30(RX D )10G ND 20V CC 40IC289S52V CCK 2FA N K 1O N/O FFK 3U P K 4D OW N V CC C 5100u /16V V CC In 1O u t 32IC378L05C 6220u /16V C 8104C 71045k 1G N R 25k 1213Q 18050V CCD 54007a b fc g de1105ef g 3d p d p86S 4S 3X Sab cdeffg ghh R 85.1KR 110k图 1（二）2.1.2.背光灯设置通过程序控制，每当有按键按下，背光灯启动并延时5秒，平时有微弱的背光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家用电器的自动控温原理介绍一、控温装置介绍家用电器中的自动控温装置常用的有双金属片、压力式继电器、热敏电阻式继电器、PTC 发热体等。
1、双金属片图一为双金属片原理如，常温下双金属片呈平直状态，静动触头闭合，常用于电饭煲和饮水器。
它的工作原理为：当温度升高时，双金属片向膨胀系数小的那边弯曲，电接头中的触点断开，电路被切断，当温度下降到一定值时，电接头中的触点重新闭合，如此反复作用，来控制电路。
2、压力式继电器 常在电冰箱中应用，图二是它的结构示意图，A 、B 为两个接线柱，C 、D 分别为静、动触点，一般处于断开状态，E 为温差调节螺丝，F 为温度高低调节凸轮，G为感温包、H 为感压腔，感温包和感压腔内充有一定量的气体，I 为弹簧。
它的工作原理为：当电冰箱内的温度升高时，感温包内压强随之增加，感压腔缓慢向左凸，使动触点与静触点闭合，工作电路被接通，冰箱开始制冷，当温下降时，感压腔内压强下降，动静触点又被分离，制冷停止；如此反复，从而把箱内温度自动控制在所规定的范围内。
3、热敏电阻式继电器常在空调中使用，图三中R P 为调温电阻，R t 为热敏电阻，电阻随温度上升而增加，J 为继电器。
它的工作原理为：安温度升高时，由于热敏电阻阻值变大，所以B 点电势升高。
当B 点电势升于某一值时，A 点输出高电平，三极管被接通，驱动继电器J工作，吸合制冷工作电路开关K ，空调开始制冷；当温度降到某一值时，B 点电势降低，A 点又输出低电平，继电器断开，制冷工作电路停止工作，如此往复控制温度。
二、常见家用电器控温原理介绍 （一）、电饭煲电饭煲是家庭中最常用的电器，原理图也较简单，如图是“三角牌”自动西施煲（电饭煲）的电路图。
工作原理如下：当按下手动按钮（AN ）后，保温元件（BR ）、保温指示灯（ZSD 2）和R 3被短路，发热盘R 1正常工作，煮饭指示灯（ZDS 1）发出红光，当加热温热达到1030C 度，磁钢限温器（XW ：是磁钢限温开关，当温度达到1030C （居里点）以下时，呈现出磁性物质特性，当高于居里点时，失去磁性）产生动作，手动按钮被断开，保温指示灯被接R 2L 2 R 4 R 1R 3L 1 KM （ （ （（ 220V ～RD 固定端 膨胀系数大 膨胀系数小 电接头 动触头 静触头图一 GF E C DBA HI图二 R P R tBAJK制 冷 工 作 电 路图三入电路，发出黄光，发热盘两端电压下降，煮饭指示灯因电压太低而不再发光，发热盘功率明显变小，起保温作用，当温度下降到700C 左右时，保温元件（BR ：双金属片自动开关，当温度达度70～800C 时自动断开，当温度低于700C 时自动闭合）闭合，保温指示灯和R 3又被短路，发热盘又正常工作，煮饭指示灯又发出红光，当加热到70～800C 时，保温元件又自动断开，发热盘功率又下降，如此往复，起到保温作用。
RD 是超温熔断器，R 2、R 3是指示灯降压电阻，。
图二是三角牌保温自动电饭锅的电路图，R 1为发热体，R 2为保温辅助发热板，KM 为限温器，煮饭时按下，饭熟时自动断开，L 1（红）、L 2（黄）分别为加热和保温指示灯，RD 为超温熔断器，R 3、R 4为指示灯降压电阻。
（二）、电冰箱图是某型号长岭冰箱电路图（图中未画冬季温度补尝加热电路），XP 是电源插头，FS 是过载保护器，M 1是压缩机，EL 是灯，SB 是灯开并，SA 是温控器，PTC 是启动元件。
它的自动控温装置的核心是：温控器、PTC 启动元件和过载保护器。
温控器是一个继电器，常用的有压力式和热敏电阻式两种，由于压力式温控器简单、可靠、价低，在家用电冰箱中应用最为广泛（原理如上，不再介绍）。
启动继电器（图中PTC 启动元件），它的工作原理如下：当电动机刚接通时，PTC 元件的温度较低，电阻值较小，启动绕组CS 与运行绕组CM 一起在电动机绕组中产生旋转磁场，使电动机转子启动运转，由于启动过程中的电流是正常工作是数倍，故PIC 元件在启动过程中迅速发热升温，当温度高到居里点温度时，PTC元件的电阻突然增大，达到数万欧，此时，启动绕组可近似地视为断路，而电动机也已正常运行，从PTC 的温度电阻特性可知，这种启动继电器的通、断性能取决于温度，因此，每次重新启动压缩机的电动机时，一般要间隔3～5分钟。
过载保护器（FS ），是由电阻加热器和双金属片等构成的继电器，当电动机接通电源因故不能正常启动时，过大的电流会使电阻加热器温度剧烈升高，从而使双金属片变形，切断电路，起到保护作用。
（三）、饮水器一般家庭饮水器有两类：热饮水器和冷热饮水器。
下图是安吉尔热饮水器的电路图，EH 是加热器件，S 是手动开关，ST 1、ST 2是两个温控器，LED 1（绿）是保温指示灯，LED 2（红）是加热指示灯，D 1、D 2为二板管，R 1、R 2为指示灯保护电阻，FU 为熔断器；工作原理如下：ST 1、ST 2是两个常闭型双金属片继电器，当手动开关S 闭合时，LED 1、D 1、R 1被ST 1短路，EH 和LED 2、D 2、R 2被接入电路，加热器开始加热，加热指示灯LED 2发出红光；当温度加热到880C 左右时，温控器ST 1开始动作而断开，LED 1、D 1、R 1被接入电路，保温指示灯发出绿光，而EH 和LED 2、M M 1FSSA SB ELPTC S CXP ） S 1 S 2 ST 1ST 2 SA EHR 1 R2 R 3LED 1 LED 2 D 1D2PTCL NE D 2D 1LED 2 EH ST 1 ST 2FU 220V ～S LED 1 R 2R 1D 2、R 2两端的电压下降，加热体的电功率变小，加热指示灯熄灭，当温度下降到800C 左右时，温控器ST 1又接通，加热器又开始正常工作，通过温控器ST 1可以使水温控制在80～950C 左右；温控器ST 2的作用是：当电路因故而水温太高时，它自动断开电路起保护作用。
右上图是某冷热饮水器的电路图，S 1、S 2为手动的加热开关和制冷开关，ST 1为自动复位温控器，工作原理与热饮水器相同，ST 2为手动式温控器，动作温度为950C 左右，起保护作用；SA 为制冷控温器，PTC 为压缩器起动元件，它们的制冷原理与冰箱类同。
LED 1（绿）、LED 2（红）为发光二极管，D 1、D 2为二极管，R 1、R 2、R 3为降压电阻。
（四）、自动电热水瓶右图是希贵牌自动电热水瓶线路图，EH 为发热管，HL 1（黄）、HL 2（红）分别为保温和加热指示灯，PTC 为保温元件，ST 为温控器，当加入冷水时，ST 闭合，当水煮水后，ST 自动断开，PTC 元件被接入电路，它与发热管串联接入电路，PTC 的电阻随温度升高而增大，电路中的加热功率减小，当温度降低时，它的电阻减小，加热功率变大，起到自动保温作用，能使水温保持在830C 左右，当再次充攻冷水时，ST 又闭合，发热管又开始以较大功率加热，它通过温控器和PTC 保温元件使水温控制在规定范围内。
（五）、空调窗式空调目前市场上有两种：强电控制和弱电控制，强电控制是指控制线路的电源电压为220V 或380V ，它的控制线路比较简单；而弱电控制是指控制线路主要由微电脑等控制，线路比较复杂，超出了我们中学生的认识范围。
右图是强电控制的电热型窗式空调电气原理图（图中未画出送风电气原理图），M 为压缩机，T 为温控器，Q 为过载保护器（工作原理与冰箱相同），C 为电容器，E为电加热器，K 2为可复性保护器（防止因故温度过高），F为温度熔断器（防止因故加热电路中电流过大），K 1为选择开关。
自动控温的核心是：温控器，空调上使用的温控器也有两类：机械式和电子式，机械式温控器原理与冰箱相同，它的控温精度比较差；电子式温控器采用热敏电阻，当温度升高时，热敏电阻的阻值降低，反之升高，它与机械式相比有温控精度高、反应灵敏、使用方便等优点。
六、练习 例1：图为在10℃左右的环境中工作的某自动恒温箱原理图，箱内的电阻R 1=2k Ω，R 2=1.5k Ω，R 3=4k Ω，R 4为热敏电阻，它的电阻随温度变化的图线如图五所示，当a 、b端电压U ab <0时，电压鉴别器会令开关S 接通，恒温箱内的电热丝发热，使箱内温度升高；当U ab >0时，电压鉴别器使S 断开，停止加热。
则M ～ M CFK 2 EC H LQ12K 1 HL 1HL 2 EH PTC ST电 压 鉴别器 ～ 电热丝 R 1 R 2 R 3 R 4 S220V a b t /℃R 4/K Ω0 1 2 3 4510 20 30 40 60 50恒温箱内的温度大约恒定在 ℃。
（25℃）例2：如图为自动电热水器的电气原理图，K 为常闭型开关，动作温度为800C 左右，请根据它的工作原理回答下列问题：（1）R 1、R 2的阻值应 R 的阻值；（填大于、小于、接近、远远大于、远远小于、都可以）（2）完成下表元件 加热开始 温度达到1000C 左右 温度降到800C 前 温度低于800C 以后K R L 1 L 2例3：图为某“三角牌”电饭煲电路图，RD 为热熔断丝，R 1为发热体，R 2、R 3为指示灯降压电阻，阻值约10K Ω，ZSD 1（红）为加热指示灯，ZSD 2（黄）为保温指示灯，AN 为手动按钮，XW 为磁钢限温开关，当温度达到1030C （居里点）以下时，呈现出磁性物质特性，当高于居里点时，失去磁性，KM 为双金属片自动开关，当温度达度70～800C 时自动断开，当温度低于700C 时自动闭合。
请根据原理图完成下表格。
元件 煮饭开始 温度达70～800C 温度达1030C 温度降至700C 前 温度低于700C 后AN XW BR R 1 ZSD 1 ZSD 2一般都是可以上传的哦。
