施工测量的目的和内容

合集下载

土木工程施工测量

土木工程施工测量

土木工程施工测量一、施工测量的重要性1. 确保工程质量施工测量可以确保工程施工按照设计要求进行,避免出现偏差和差错,保证工程建设的质量。

通过测量,可以及时发现并解决问题,保证施工工艺及标准符合土木工程要求,确保工程质量。

2. 确定工程位置和尺寸施工测量可以准确确定工程的位置和尺寸,确保各个构件的位置和尺寸符合设计要求,使构件之间的连接紧密、符合要求,既保证了工程的安全性和稳定性,又确保了施工工艺和质量。

3. 控制工程进度施工测量可以帮助施工队伍及时了解工程进度,及时调整施工计划和方法,保证工程按照设计时间节点进行。

通过测量可以及时发现问题并进行纠正,确保工程在规定时间内完成。

4. 保障工程安全施工测量可以帮助施工队伍准确把握工程建设过程中的地形、地貌以及各构件之间的距离,减少施工事故的发生,保障工程的施工安全。

二、施工测量的内容1. 确定坐标系和基准面施工测量首先要确定坐标系和基准面,确定工程建设所在的地理位置,确定工程的基准点和基准高程,作为测量的基础和依据。

2. 测量地形和地貌施工测量需要测量工程建设地的地形和地貌,包括坡度、高程、形态等,以了解施工环境,为工程建设提供可靠的数据。

3. 确定建筑位置和尺寸通过测量确定建筑物的位置和尺寸,包括建筑物的长、宽、高、位置等,保证建筑物与设计一致,确保建筑结构的稳定性和安全性。

4. 定位地下管线和设施施工测量需要测量和确定地下管线和设施的位置和走向,确保施工过程中不会损坏地下设施,同时保证施工设备和管线施工的安全和顺利进行。

5. 检测工程质量施工测量不仅要确保建筑物的位置和尺寸正确,还要检测工程质量,包括测量建筑物材料的强度、密度、厚度等,保证施工质量符合要求。

6. 监测工程变形和沉降施工测量还需要监测工程的变形和沉降情况,保证工程结构的稳定性和安全性,以及及时发现问题并及时进行处理。

三、施工测量的方法1. 传统测量方法传统的施工测量方法包括钢尺测量、水准测量、经纬仪测量等,这些方法需要依靠人工操作,准确性和效率相对较低,但对一些简单的工程建设还是可以胜任。

工程现场测量方案

工程现场测量方案

工程现场测量方案一、前言在建筑工程施工过程中,测量是一个非常重要的环节。

测量的准确与否直接影响到施工的质量和进度,因此合理的测量方案是非常关键的。

本文将就工程现场测量方案进行详细的介绍。

二、测量目的1. 精确控制建筑结构的尺寸和位置,确保施工质量;2. 对地形地貌进行详细测量,为工程设计提供准确的地理信息;3. 在施工过程中进行实时监测,发现并解决问题。

三、测量内容1. 针对建筑结构的测量,主要包括建筑物的高度、长度、宽度等尺寸测量;2. 针对地形地貌的测量,主要包括地形地貌的起伏、坡度等测量;3. 实时监测内容,主要包括变形监测、裂缝监测等。

四、测量方法1. 建筑结构的测量,主要采用激光测距仪、全站仪等高精度仪器进行测量;2. 地形地貌的测量,主要采用GPS测量和地理信息系统进行地形地貌的测量;3. 实时监测,主要采用变形监测仪、裂缝计等设备进行实时监测。

五、测量步骤1. 对建筑结构的测量步骤:(1)确定测量控制点,选择合适的控制点作为基准点;(2)利用全站仪或激光测距仪进行建筑结构的立面测量;(3)根据测量数据进行分析,并汇总出建筑结构的尺寸和位置。

2. 对地形地貌的测量步骤:(1)利用GPS进行地形地貌的测量,获取地形地貌的起伏和坡度等数据;(2)采用地理信息系统进行数据处理和分析,绘制出详细的地形地貌图。

3. 对实时监测的步骤:(1)选择合适的监测设备进行安装,包括变形监测仪、裂缝计等;(2)对监测设备进行调试和校准,确保监测数据的准确性;(3)实时监测数据的录入和分析,及时发现并解决问题。

六、测量成果的处理1. 对建筑结构的测量成果,应制作出详细的立面图和平面图,并标注出建筑结构的尺寸和位置;2. 对地形地貌的测量成果,应绘制出详细的地形地貌图,并标注出地形地貌的起伏和坡度;3. 对实时监测的数据,应进行实时的记录和分析,并及时发现并解决问题。

七、测量方案实施过程的控制1. 对测量设备进行定期的检测和校准,确保测量数据的准确性;2. 对测量过程进行详细的记录,包括设备、人员、时间等详细信息;3. 对测量成果进行归档和保存,确保测量成果的及时性和完整性。

工程施工测量工作主要内容

工程施工测量工作主要内容

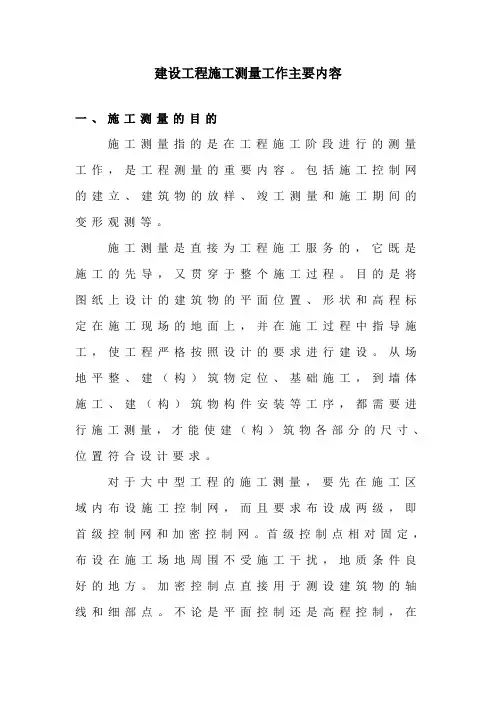

建设工程施工测量工作主要内容一、施工测量的目的施工测量指的是在工程施工阶段进行的测量工作,是工程测量的重要内容。

包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。

施工测量是直接为工程施工服务的,它既是施工的先导,又贯穿于整个施工过程。

目的是将图纸上设计的建筑物的平面位置、形状和高程标定在施工现场的地面上,并在施工过程中指导施工,使工程严格按照设计的要求进行建设。

从场地平整、建(构)筑物定位、基础施工,到墙体施工、建(构)筑物构件安装等工序,都需要进行施工测量,才能使建(构)筑物各部分的尺寸、位置符合设计要求。

对于大中型工程的施工测量,要先在施工区域内布设施工控制网,而且要求布设成两级,即首级控制网和加密控制网。

首级控制点相对固定,布设在施工场地周围不受施工干扰,地质条件良好的地方。

加密控制点直接用于测设建筑物的轴线和细部点。

不论是平面控制还是高程控制,在测设细部点时要求一站到位,减少误差的累计。

二、施工测量的原则在测量布局上,应遵循“由整体到局部”的原则;在测量精度上,应遵循“由高级到低级”的原则;在测量次序上应遵循“先控制后碎部”的原则;在测量方向上,应遵循“长方向定短方向”的原则;在测量过程中应遵循“随时检查,杜绝错误”,“前一步工作未作检核不进行下一步工作”的原则。

三、施工测量工作阶段的划分施工测量工作分三个阶段,即开工准备阶段测量、施工阶段测量和竣工阶段测量。

开工准备阶段测量包括:交接桩及复核,做好坐标控制点,高程原点、资料的交接工作;设计控制桩贯通复测;施工控制网建立;地形地貌复核测量。

施工阶段测量包括:施工放样测量;工序检查测量;施工控制网复测;沉降位移变形观测及安全监控测量。

竣工阶段测量包括:竣工贯通测量和工点竣工测量。

四、施工测量工作控制程序`五、施工测量工作的主要内容工业建筑,工艺设备安装需要的测量放线工作,必须按规范执行。

施工单位要成立测量工作小组,使用全站仪及S 2水准仪等设备,从标高百格网中引出坐标到每个基础的轴线、标高进行全程跟踪,确保工程中交顺利实现。

工程施工勘察的内容

工程施工勘察的内容

工程施工勘察的内容一、施工勘察的目的和意义:1.了解工程项目所在地的地质、地形、气候等环境条件,为施工方案的制定和实施提供依据;2.调查和评价施工工艺、材料和设备等方面的情况,为施工组织和管理提供依据;3.发现和预测可能出现的问题和障碍,为项目实施过程中的应急处理和风险控制提供依据;4.提高工程施工的效率和质量,降低施工成本,确保工程项目按时、按质完成。

二、施工勘察的内容和方法:1.地质勘察:包括地质构造、地层、岩性、地貌特征等方面的调查与分析,了解地质条件对施工的影响;2.地形勘察:包括地形起伏、坡度、水文地质等方面的调查与分析,确定地形条件对施工的影响;3.气象勘察:包括气候特点、气象灾害、气温、降水等方面的调查与分析,确定气象条件对施工的影响;4.环境勘察:包括环境保护、生态保护、周边环境状况等方面的调查与评价,确定环境因素对施工的影响;5.材料勘察:包括原材料来源、质量要求、供货渠道等方面的调查与评价,确定材料供应对施工的影响;6.工艺勘察:包括施工工艺、施工方法、施工周期等方面的调查与分析,确定施工工艺对施工的影响;7.设备勘察:包括施工设备、设备租赁、设备运输等方面的调查与评价,确定施工设备对施工的影响;施工勘察需要综合运用现代测量技术、地质勘探技术、遥感技术、信息技术等手段,对工程项目所需要的各项条件和资源进行全面、科学的调查和评估。

三、施工勘察的实施步骤:1.确定勘察范围和内容:根据工程项目的性质、规模和要求,确定施工勘察的范围和内容;2.采集勘察数据:通过实地调查、测量、取样等方式,采集勘察所需要的各类数据;3.分析勘察数据:对采集到的数据进行整理、分析和评价,得出结论和建议;4.编制勘察报告:将分析结果和建议编制成施工勘察报告,向相关部门和人员汇报;5.确定施工方案:根据勘察结果和报告,确定最优的施工方案和施工计划;6.实施监督检查:在施工过程中,对施工方案的实施情况进行监督和检查,及时发现和解决问题;7.总结经验教训:在工程项目完成后,总结勘察和施工过程中的经验和教训,为以后的工程项目提供参考。

施工测量的目的和技术要求

施工测量的目的和技术要求

施工测量的目的和技术要求施工测量是建筑施工过程中的重要环节,目的在于确保建筑施工过程的精确和规范。

通过测量,可以保证施工过程的准确性,避免出现误差,确保建筑物符合设计要求。

下面将详细讨论施工测量的目的和技术要求。

1.控制施工过程:施工测量可以帮助监理、施工单位和设计师控制施工过程。

通过及时测量和监测工地的各个环节,可以发现问题并及时解决,避免施工过程中的错误和误差。

2.确保质量标准:施工测量可以保证施工过程中的质量标准。

通过测量,可以检测施工过程中的各个参数变量,确保建筑物达到设计要求和质量标准。

3.确保安全性:施工测量可以保证施工过程的安全性。

通过仔细测量工地的各个环节,可以发现潜在的安全隐患,避免发生意外事故。

4.验收和审批:施工测量可以用于建筑物的验收和审批。

通过测量建筑物的各个部分,可以验证建筑物的质量和符合性,作为验收和审批的依据。

1.准确性:施工测量要求具备高精度和准确性。

只有在测量过程中准确测量各种参数,才能避免误差的产生,并确保施工过程的质量和准确性。

2.可重复性:施工测量要求具备可重复性,即在相同条件下可以重复测量,得到相似结果。

这样可以验证测量的结果,并确保准确性。

3.实时性:施工测量要求具备实时性,即能够及时获取测量结果,并对施工过程进行迅速调整和优化。

4.多维度:施工测量要求涵盖多个维度的测量,包括水平测量、垂直测量、长度测量、面积测量、角度测量等。

只有综合考虑建筑物的各个维度,才能确保施工的完整性和规范性。

5.安全性:施工测量要求具备安全性,即在施工现场进行测量时,要确保测量设备和人员的安全。

同时,测量设备和仪器要经过合适的维护和检测,确保安全可靠。

6.数据管理:施工测量要求具备数据管理能力,能够对测量数据进行管理、存储和分析。

这样可以形成测量报告和文档,并为后续的施工过程提供参考。

7.适应性:施工测量要求具备适应性,即能够适应不同的施工环境和条件。

测量设备和仪器要能够适应不同的地形、气候和施工要求。

工程施工测量基本工作

工程施工测量基本工作

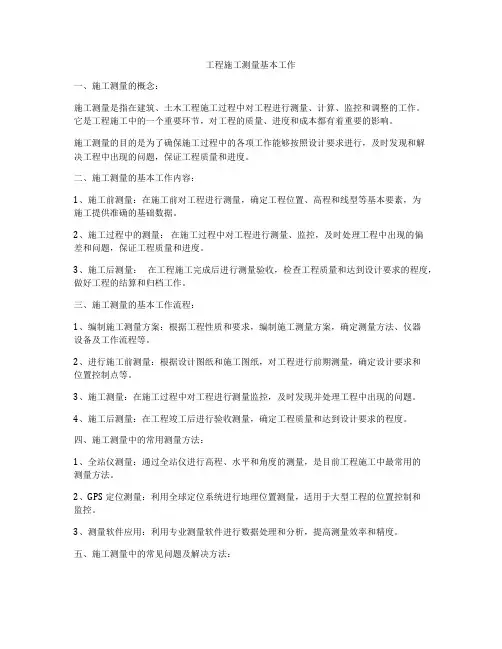

工程施工测量基本工作一、施工测量的概念:施工测量是指在建筑、土木工程施工过程中对工程进行测量、计算、监控和调整的工作。

它是工程施工中的一个重要环节,对工程的质量、进度和成本都有着重要的影响。

施工测量的目的是为了确保施工过程中的各项工作能够按照设计要求进行,及时发现和解决工程中出现的问题,保证工程质量和进度。

二、施工测量的基本工作内容:1、施工前测量:在施工前对工程进行测量,确定工程位置、高程和线型等基本要素,为施工提供准确的基础数据。

2、施工过程中的测量:在施工过程中对工程进行测量、监控,及时处理工程中出现的偏差和问题,保证工程质量和进度。

3、施工后测量:在工程施工完成后进行测量验收,检查工程质量和达到设计要求的程度,做好工程的结算和归档工作。

三、施工测量的基本工作流程:1、编制施工测量方案:根据工程性质和要求,编制施工测量方案,确定测量方法、仪器设备及工作流程等。

2、进行施工前测量:根据设计图纸和施工图纸,对工程进行前期测量,确定设计要求和位置控制点等。

3、施工测量:在施工过程中对工程进行测量监控,及时发现并处理工程中出现的问题。

4、施工后测量:在工程竣工后进行验收测量,确定工程质量和达到设计要求的程度。

四、施工测量中的常用测量方法:1、全站仪测量:通过全站仪进行高程、水平和角度的测量,是目前工程施工中最常用的测量方法。

2、GPS定位测量:利用全球定位系统进行地理位置测量,适用于大型工程的位置控制和监控。

3、测量软件应用:利用专业测量软件进行数据处理和分析,提高测量效率和精度。

五、施工测量中的常见问题及解决方法:1、测量精度不足:在测量过程中出现测量精度不足的情况,影响工程质量和进度。

可通过提高测量仪器设备精度、加强测量人员培训等措施解决。

2、测量数据错误:测量数据出现错误,导致工程中的问题无法及时发现和解决。

可通过加强测量数据的核对和校准,确保数据的准确性。

3、测量仪器设备故障:测量仪器设备出现故障,无法进行正常的测量工作。

建筑施工测量

建筑施工测量

准备工作
在施工测量之前,应建立健全的测量组织和检查制度。 并核对设计图纸,检查总尺寸和分尺寸是否一致,总 平面图和大样详图尺寸是否一致,不符之处要向设计 单位提出,进行修正。然后对施工现场进行实地踏勘, 根据实际情况编制测设详图,计算测设数据。对施工 测量所使用的仪器,工具应进行检验、校正,否则不 能使用。工作中必须注意人身和仪器的安全,特别是 在高空和危险地区进行测量时,必须采取防护措施。
施工测量的特点
测绘地形图是将地面上的地物、地貌测绘在图纸上,而施工放样 则和它相反,是将设计图纸上的建筑物、构筑物按其设计位置测 设到相应的地面上。 测设精度的要求取决于建筑物或构筑物的大小、材料、用途和施 工方法等因素。一般高层建筑物的测设精度应高于低层建筑物, 钢结构厂房的测设精度应高于钢筋混凝土结构厂房,装配式建筑 物的测设精度应高于非装配式建筑物。 施工测量工作与工程质量及施工进度有着密切的联系。测量人员 必须了解设计的内容、性质及其对测量工作的精度要求,熟悉图 纸上的尺寸和高程数据,了解施工的全过程,并掌握施工现场的 变动情况,使施工测量工作能够与施工密切配合。 施工现场工种多,交叉作业频繁,并有大量土、石方填挖,地面 变动很大,又有动力机械的震动,因此各种测量标志必须埋没稳 固且在不易破坏的位置。还应做到妥善保护,经常检查,如有破 坏,应及时恢复。
αAB A
(XA,YA)
αAP β D P
(XP,YP) 设计
(2)拨角β,量边D,得P点设计位置——检核。 拨角β 量边D 点设计位置——检核。 ——检核
角度交会法
适用: 适用:不便量距时 方法: 方法: (1)计算测设元素β1、 β2。 计算测设元素β (2)拨水平角,交出P点。 拨水平角,交出P ∇测设时,通常先沿AP、BP 测设时,通常先沿AP、 AP 的方向线打“骑马桩” 的方向线打“骑马桩”, 然后交会出P点位置。 然后交会出P点位置。 ∇注意交会角 30Λ<γ<150Λ 30Λ 150Λ

施工测量的目的和内容

施工测量的目的和内容

测量地形图是以地面控制点为基础,测量出控制点至周围各地形特征点的距离、角度、高差以及测点与测点间的相互位置关系等数据,并按一定的比例将这些测点缩绘到图纸上,绘制成图。

施工测量是以地面上的施工控制点为基础,根据图纸上的建、构筑物的设计尺寸,计算出各部分的特征点与控制点之间的距离、角度、高差等数据,将建、构筑物的特征点在实地标定出来,以便施工,这项工作又称“放样”。

施工测量所采用的方法基本上与测图所用的方法一致,所用仪器基本相同。

但施工测量也有其自身的特点和规律。

一、施工测量的目的和内容施工测量的目的是按照设计和施工的要求将设计的建筑物、构筑物的平面位置和高程在地面上标定出来,作为施工的依据,并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工,到建筑物构件安装等,都需要进行施工测量,以能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有:(1)建立施工控制网。

(2)建筑物、构筑物的详细测设。

(3)检查、验收。

每道施工工序完工之后,都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

(4)变形观测。

随着施工的进展,测定建筑物在平面和高程方面产生的位移和沉降,收集整理各种变形资料,作为鉴定工程质量和验证工程设计、施工是否合理的依据。

二、施工测量的特点与测图工作相比,具有如下特点:(1)目的不同。

测图工作是将地面上的地物、地貌测绘到图纸上,而施工测量是将图纸上设计的建筑物或构筑物测设到实地。

(2)精度要求不同。

施工测量的精度要求取决于工程的性质、规模、材料、施工方法等因素。

一般高层建筑物的施工测量精度要求高于低层建筑物的施工测量精度,钢结构施工测量精度要求高于钢筋混凝土结构的施工测量精度,装配式建筑物的施工测量精度要求高于非装配式建筑物的施工测量精度。

此外,由于建筑物、构筑物的各部位相对位置关系的精度要求较高,因而工程的细部放样精度要求往往高于整体放样精度。

施工现场勘测

施工现场勘测

施工现场勘测施工现场勘测是在建筑工程施工前进行的一项重要工作,它对于保证施工质量和安全起着至关重要的作用。

本文将介绍施工现场勘测的目的、内容和步骤,并讨论一些常见的施工现场勘测方法。

一、施工现场勘测的目的施工现场勘测的主要目的是为了确保施工工作能够按照设计要求进行,并能够满足建筑工程的技术标准和安全要求。

通过勘测,可以了解施工现场的地形、地貌和地质情况,为施工方案的制定提供参考依据。

此外,施工现场勘测还能够帮助工程师和施工人员合理安排施工工序和施工设备,降低施工风险和成本。

二、施工现场勘测的内容1. 地形勘测:地形勘测是对施工现场的地表进行详细测量和记录的过程,包括地面起伏、地势倾斜、地表水体等方面的特征。

地形勘测主要采用测量仪器和工具进行,如全站仪、测距仪等。

2. 建筑物勘测:建筑物勘测是对施工现场内已有建筑物的位置、结构和状态进行测量和记录的过程。

建筑物勘测可以通过全站仪和测量工具来完成,为施工方案的制定和设计变更提供依据。

3. 地质勘测:地质勘测是对施工现场地下的地质情况进行调查和记录的过程。

地质勘测主要确定地下岩层的性质、厚度和稳定性,以及地下水位和地下水压力等因素。

地质勘测通常需要依靠地质勘探技术,如钻探、取样和测试等。

4. 环境勘测:环境勘测是对施工现场周围环境的状况进行调查和评估的过程。

环境勘测主要包括大气污染、水资源、土壤污染和噪声等方面的调查。

环境勘测可以采用现场观察、样品采集和实验室分析等方法进行。

三、施工现场勘测的步骤1. 项目准备:明确施工现场的范围和要求,并组织相关人员和设备进行准备工作。

2. 测量设备校准:对测量仪器和设备进行校准和检查,确保其测量精度和准确性。

3. 仪器设置:根据施工现场的特点和需要,选择合适的测量仪器和布置测量点位,确保测量结果的全面性和可靠性。

4. 测量操作:按照预定的测量方法和程序,对施工现场进行测量和记录。

5. 数据处理:对测量数据进行整理、计算和分析,得出相应的测量结果和结论。

施工测量施工方案

施工测量施工方案

施工测量施工方案一、施工测量的重要性和目的施工测量在建筑工程中具有重要的作用,它能够确保施工过程中的精确度和准确性,帮助工程师和建筑师掌握工程进度,减少误差和浪费,提高施工效率和质量。

施工测量的目的是为了控制施工过程中的各项指标,确保工程按照设计要求进行,并为后续工序提供可靠的依据。

二、施工测量的内容和方法1.施工测量的内容:(1)基础测量:包括地基勘测、地平测量和基坑开挖测量等。

(2)土方测量:包括土方开挖测量、土方填筑测量等。

(3)结构测量:包括柱、梁、板等结构测量。

(4)建筑物尺寸测量:包括墙体、窗户、门等尺寸测量。

(5)管道测量:包括给排水管道、电缆管道等测量。

(6)混凝土测量:包括混凝土配合比测量、混凝土拌合测量等。

(7)钢筋测量:包括钢筋校核、钢筋布设测量等。

2.施工测量的方法:(1)全站仪测量法:通过全站仪获取各个测量的数据,并进行数据处理和分析,得出准确的测量结果。

(2)水平仪测量法:使用水平仪进行测量,主要适用于水平面测量和用于建筑物、道路的平面测量。

(3)刚体测量法:通过建立刚体模型进行测量,可以确定一些精确的测量数据。

(4)雷达测量法:利用雷达技术进行测量,尤其适用于需要远距离测量的场合。

(5)激光测量法:通过使用激光器进行测量,可以快速、准确地获取测量数据。

三、施工测量的步骤和流程1.准备工作:包括确定测量控制点、测量仪器的校准和检查、设置基准点等。

2.测量操作:按照设计图纸和要求进行测量操作,包括定位控制点、测量各个尺寸和角度等。

3.数据处理:对测量的数据进行处理和分析,包括误差的校正、数据的筛选和整理等。

4.结果评估:根据测量结果评估工程的质量和进度,对施工过程进行调整和优化。

5.报告撰写:根据测量结果和评估,撰写测量报告,包括测量过程的记录、测量结果的分析和评估等。

6.后续工作:根据测量结果调整施工过程,保证工程按照设计要求进行,并为后续工序提供可靠的依据。

四、施工测量的注意事项1.测量仪器的选择要合适,保证测量的准确性和可靠性。

道路工程施工测量

道路工程施工测量

道路工程施工测量随着我国经济的快速发展,城市化进程的加快,道路工程作为城市基础设施的重要组成部分,其施工质量的控制显得尤为重要。

而在道路工程施工过程中,施工测量是保证工程质量的关键环节。

本文将从道路工程施工测量的目的、内容、方法以及质量控制等方面进行详细阐述。

一、道路工程施工测量的目的道路工程施工测量的目的是为了确保道路工程按照设计要求进行施工,保证道路工程的线路走向、平面位置、高程、几何尺寸等满足设计精度要求,从而保证道路工程的安全、舒适、经济和环保性能。

二、道路工程施工测量的内容道路工程施工测量主要包括以下几个方面:1. 控制测量:根据道路工程的需要,进行平面控制测量和高程控制测量,为后续施工提供基准。

2. 地形图测绘:根据设计需要,实地测量道路附近的带状地形图,为道路设计和施工提供基础数据。

3. 中线测量:按照设计要求将道路位置测设于实地,确保道路中心线的位置准确。

4. 纵、横断面图测绘:测定道路中心线方向和垂直于中心线方向的地面高低起伏情况,并绘制纵、横断面图,为道路设计和施工提供依据。

5. 施工测量:按照设计要求和施工进度及时放样各种桩点作为施工依据,包括道路沿线构筑物的位置、道路路面标高、排水设施等。

三、道路工程施工测量的方法道路工程施工测量主要采用以下几种方法:1. 光学测量法:利用全站仪、水准仪等光学仪器进行测量,适用于控制测量和施工测量。

2. 电子测量法:利用GNSS(全球导航卫星系统)接收器进行测量,适用于控制测量和地形图测绘。

3. 数字测量法:利用激光扫描仪、无人机等设备进行测量,适用于地形图测绘和三维建模。

4. 计算机辅助测量法:利用计算机软件进行数据处理和分析,提高测量精度和工作效率。

四、道路工程施工测量的质量控制1. 人员素质:加强测量人员的技术培训,提高测量人员的业务水平和综合素质。

2. 仪器设备:定期对测量仪器进行检定和维护,确保仪器的准确性和可靠性。

3. 测量过程控制:严格按照测量规范和设计要求进行测量,确保测量数据的真实、准确和完整。

专业监理工程师对施工单位报送的施工测量

专业监理工程师对施工单位报送的施工测量

专业监理工程师对施工单位报送的施工测量施工测量是监理工程师在工程施工过程中的一项重要工作内容,其主要目的是确保施工单位按照设计要求进行施工,保证工程质量的合格和施工进度的正常进行。

本文将从监理工程师的角度出发,详细探讨施工测量的相关内容。

一、施工测量的目的和重要性施工测量是指监理工程师根据设计要求,在施工现场进行一系列精密的测量工作,包括坐标定点测量、尺寸测量、线形曲线测量、地下管网测量等。

施工测量的目的主要有以下几个方面:1. 确保施工单位按照设计要求进行施工。

通过施工测量,监理工程师可以及时发现施工单位在施工过程中的偏差和错误,并及时提醒施工单位进行修改和调整,确保工程质量达到设计要求。

2. 保证施工进度的正常进行。

施工单位在进行施工测量时,需要按照预定进度进行测量和调整,确保施工进度的正常进行,避免工期延误。

3. 为施工单位提供技术支持和指导。

施工测量是一个综合性的工作,需要监理工程师具备一定的测量知识和经验。

通过对施工单位的施工测量工作进行监督和指导,可以提高施工单位的技术水平,提升工程质量。

二、施工测量的工作内容施工测量的工作内容主要包括以下几个方面:1. 坐标定点测量。

监理工程师需要根据设计纸或者工程图纸的要求,对施工现场的主体结构进行测量,在地面上确定坐标点,以便施工单位进行标志和标高。

2. 尺寸测量。

监理工程师需要对施工现场的各个结构尺寸进行测量,确保各个结构尺寸的准确性和合理性,以便施工单位按照设计要求进行加工和安装。

3. 线形曲线测量。

监理工程师需要对施工现场的线形曲线进行测量和划线,包括路基的坡度和曲线变化。

通过测量和划线,可以保证施工单位按照设计要求进行道路基础的施工。

4. 地下管网测量。

监理工程师需要对施工现场的地下管网进行测量,包括排水管道、给水管道、电力线缆等。

通过测量,可以确保施工单位按照设计要求进行埋设和连接。

5. 检验和验收工作。

监理工程师需要对施工单位进行检验和验收工作,确保施工单位按照设计要求进行测量和施工,达到工程质量和安全要求。

建筑改造施工测量方案

建筑改造施工测量方案

建筑改造施工测量方案建筑改造施工测量方案是指在建筑改造工程中,为了保证工程质量和进度,对改造区域进行测量、定位和控制的方案。

本文将对建筑改造施工测量方案进行详细阐述。

一、测量目的与内容1.1 测量目的建筑改造施工测量的主要目的是为了控制施工进度,保证施工质量,确保改造后的建筑物符合设计要求。

1.2 测量内容建筑改造施工测量的内容包括:(1)建筑物的底盘调整测量:即在施工前,进行建筑底盘的高程、平整度等调整测量,确保施工的基准高程和平整度;(2)建筑物的结构调整测量:即在施工过程中,对建筑物结构调整的测量,包括结构偏移、形状变化等;(3)建筑物的竣工测量:即在建筑物改造完工后,进行建筑物的竣工测量,包括平面平整度、水平高程等检测。

二、测量方法与仪器设备2.1 测量方法建筑改造施工测量采用以下几种方法:(1)全站仪测量:用于建筑物的底盘调整、竣工测量等,可以进行高程、平面及角度测量;(2)水平仪测量:用于建筑物的平面平整度测量;(3)钢卷尺测量:用于建筑物的尺寸测量,如长度、宽度等。

2.2 仪器设备建筑改造施工测量所需的仪器设备主要包括:(1)全站仪:用于进行建筑物的底盘调整测量、竣工测量等;(2)水平仪:用于建筑物的平面平整度测量;(3)钢卷尺:用于建筑物的尺寸测量。

三、质量控制措施3.1 建筑物底盘调整测量质量控制建筑物底盘调整测量质量控制主要包括:(1)在施工前对建筑物底盘进行高程测量,确保施工的基准高程符合要求;(2)在施工过程中对建筑物底盘进行定期检查和复测,确保施工过程中不会出现高程偏差。

3.2 建筑物结构调整测量质量控制建筑物结构调整测量质量控制主要包括:(1)在施工过程中对建筑物结构进行定期检查和复测,确保结构调整的准确性;(2)对结构调整后的建筑物进行尺寸测量,确保尺寸符合设计要求。

3.3 建筑物竣工测量质量控制建筑物竣工测量质量控制主要包括:(1)对竣工的建筑物进行平面平整度、水平高程等测量,确保竣工质量;(2)对竣工测量结果进行验收,确保建筑物改造符合设计要求。

施工测量工程(3篇)

施工测量工程(3篇)

第1篇一、施工测量工程概述施工测量工程是指在工程建设过程中,通过测量手段对工程实体、施工环境以及施工过程中的变化进行监测和控制的工程活动。

其主要目的是确保工程按照设计要求进行,提高工程质量,确保施工安全。

二、施工测量工程的主要任务1. 施工控制网布设:在工程建设初期,根据工程设计图纸和现场实际情况,布设施工控制网。

施工控制网是施工测量的基础,主要包括平面控制网和高程控制网。

2. 建筑物放样:根据设计图纸和施工控制网,将建筑物的主轴线、细部结构等放样到实地,为施工提供依据。

3. 施工过程中的监测:在施工过程中,对工程实体、施工环境以及施工过程中的变化进行监测,确保施工质量与安全。

4. 竣工测量:工程竣工后,对建筑物、设施等进行测量,为工程验收提供依据。

三、施工测量工程的特点1. 精度高:施工测量工程要求具有较高的测量精度,以确保工程按照设计要求进行。

2. 综合性强:施工测量工程涉及多个学科领域,如测量学、建筑学、力学等,需要综合运用多种技术手段。

3. 实时性:施工测量工程要求在施工过程中实时进行,以确保施工质量与安全。

4. 环境适应性:施工测量工程需适应各种复杂环境,如山地、水域等。

四、施工测量工程的发展趋势1. 数字化:随着测绘技术的不断发展,数字化施工测量已成为趋势。

通过使用全站仪、GPS等设备,实现施工测量数据的实时采集、传输和处理。

2. 自动化:自动化测量设备的应用,如自动全站仪、自动水准仪等,提高了施工测量效率。

3. 智能化:利用大数据、云计算等技术,实现施工测量数据的智能分析和应用。

总之,施工测量工程在工程建设中具有举足轻重的地位。

随着技术的不断发展,施工测量工程将更加高效、精确,为工程建设提供有力保障。

第2篇一、施工测量工程的重要性1. 确保工程质量:施工测量工程为工程建设提供准确的定位和放样,有助于确保施工过程中的各个部位尺寸准确,从而保证工程整体质量。

2. 控制施工进度:施工测量工程能够实时监控施工进度,为施工方提供科学合理的施工方案,提高施工效率。

工程施工测量计划

工程施工测量计划

工程施工测量计划一、引言工程施工测量是保证工程质量和进度的重要环节之一。

为了确保施工过程中的测量工作的准确性和效率,必须制定合理的施工测量计划。

本文将针对工程施工测量计划的制定进行详细介绍。

二、施工测量的目的和意义施工测量的主要目的是为了控制工程进度和成本。

通过对工程施工过程中各项测量数据的准确获取和分析,可以及时发现问题,采取相应的预防和纠正措施,确保工程按照设计要求进行施工。

此外,施工测量还可以作为工程验收的重要依据,验证工程的合规性和质量。

三、制定施工测量计划的步骤1.确定测量内容和范围根据工程的特点和要求,明确需要进行哪些测量工作,包括线路测量、水平测量、垂直测量等。

同时,要确定测量的范围,包括施工前、施工中和施工后的测量。

2.确定测量方法和仪器设备根据测量内容和范围,选择合适的测量方法和仪器设备。

对于精度要求较高的测量工作,要选择高精度的仪器设备,并进行校准和验证。

3.确定测量时间和频次根据工程的进度计划和施工安排,确定测量时间和频次。

对于关键节点和重要工序,测量频次要增加,确保及时掌握测量数据。

4.确定测量责任和权限明确施工测量的责任人和权限,确保测量工作的准确性和可靠性。

同时,要建立测量数据的管理制度,确保数据的完整性和可追溯性。

5.制定测量报告和分析根据测量数据,制定测量报告,并进行分析和评估。

报告中要包括测量数据的详细信息和分析结果,为后续的决策和调整提供依据。

四、施工测量计划的实施与监控制定施工测量计划后,需要进行实施和监控,确保计划的顺利执行和效果的达到。

应建立测量档案和记录,及时更新测量数据,并进行分析和总结。

同时,要进行合理的数据比对和验证,确保测量结果的准确性和可靠性。

五、施工测量计划的风险管理在制定施工测量计划时,要充分考虑可能出现的风险,并制定相应的应对措施。

例如,设备故障、测量误差等风险要有相应的处理方案,以最大限度地减少风险发生对工程进度和质量的影响。

六、总结与展望工程施工测量计划的制定是保证工程质量和进度的关键环节。

建设工程施工测量(3篇)

建设工程施工测量(3篇)

第1篇一、施工测量的概念施工测量是指在施工过程中,对工程实体及其相关设施进行实地观测、计算、绘图和记录的一系列技术活动。

其主要目的是确保施工过程中各项工程的定位、标高、坡度等符合设计要求,保证施工质量。

二、施工测量的内容1. 施工放样:根据设计图纸,将建筑物、构筑物、道路等工程的轴线、标高、坡度等关键点,准确地标注在施工现场。

2. 施工控制测量:对施工现场进行布设,建立施工控制网,对施工过程中的测量数据进行监控,确保施工精度。

3. 施工过程测量:在施工过程中,对施工质量进行实时监测,如轴线偏差、标高误差等。

4. 施工竣工测量:对施工完成的工程进行测量,确保工程质量符合设计要求。

三、施工测量的方法1. 经纬仪测量:利用经纬仪进行水平角和垂直角的测量,用于放样、控制测量和施工过程测量。

2. 全站仪测量:全站仪集经纬仪、测距仪和数据处理系统于一体,可实现高精度、自动化测量。

3. GPS测量:利用全球定位系统(GPS)进行施工测量,具有精度高、速度快、覆盖范围广等特点。

4. 三维激光扫描测量:通过三维激光扫描仪获取施工现场的实时三维数据,用于施工放样、施工控制和竣工测量。

四、施工测量的注意事项1. 严格按照设计图纸进行测量,确保施工精度。

2. 施工测量人员应具备相应的资质和技能,熟悉测量仪器和测量方法。

3. 施工测量应遵循“先整体、后局部”的原则,确保施工控制网的稳定性和准确性。

4. 施工测量过程中,应注意天气、环境等因素对测量结果的影响。

5. 施工测量数据应及时整理、归档,为施工管理和质量验收提供依据。

总之,建设工程施工测量是施工过程中不可或缺的一环。

通过科学、严谨的施工测量,可以有效提高工程质量,确保工程进度,降低施工成本,为我国建筑事业的发展贡献力量。

第2篇一、施工测量的目的1. 确保施工放样准确:通过测量,可以确保建筑物、构筑物、道路、桥梁等工程在施工过程中的位置、尺寸、高度等符合设计要求。

2. 控制施工精度:施工测量可以及时发现施工过程中的偏差,采取有效措施进行调整,确保工程质量。

工程施工观测具体做法

工程施工观测具体做法

工程施工观测具体做法引言工程施工观测是指在工程施工过程中,通过对各种工程元素进行测量和观测,以获得工程质量、安全性和稳定性等方面的数据信息,以保证工程质量和安全性。

本文将介绍工程施工观测的具体做法,包括施工观测的目的、观测的内容和常用的观测方法。

一、工程施工观测的目的工程施工观测的目的是为了及时发现和解决施工过程中可能出现的问题,确保工程施工的质量和安全。

通过观测,可以及时了解各种工程元素的变化情况,及时采取相应的措施,以预防和避免工程质量事故的发生。

二、工程施工观测的内容工程施工观测的内容一般包括以下几个方面:1. 地基观测地基观测是工程施工中非常重要的一项观测内容。

通过对地基的沉降、变形等进行观测,可以及时了解地基的变化情况,判断地基是否稳定,以确保工程的安全性和稳定性。

2. 结构观测结构观测是指对工程结构物(如建筑物、桥梁等)进行观测,以判断结构物的变形、偏移、裂缝等情况。

通过结构观测,可以及时发现结构物的问题,并采取相应的措施,以确保结构物的安全和稳定。

3. 深基坑观测深基坑观测是指对工程施工中的深基坑进行观测,以了解基坑的变形、沉降等情况。

通过深基坑观测,可以及时发现基坑的问题,并采取相应的支护和加固措施,以确保基坑的安全和稳定。

4. 荷载观测荷载观测是指对工程施工中所承受的荷载进行观测,以了解荷载的大小和变化情况。

通过荷载观测,可以及时发现荷载异常或超过设计要求的情况,并采取相应的补强和加固措施,以确保工程的安全性和稳定性。

三、常用的工程施工观测方法工程施工观测方法有很多种,根据观测的内容和实际情况选择合适的观测方法非常重要。

以下是常用的观测方法:1. 实地测量法实地测量法是最常用的一种工程施工观测方法。

通过使用测量仪器(如测量经纬仪、水准仪等),在实际施工现场进行测量和观测,获取各种数据信息。

实地测量法可以直接获取实际施工现场的数据,成本较低,但需要专业的测量人员进行操作。

2. 监测仪器法监测仪器法是指通过使用各种监测仪器(如变形仪器、应变计、压力计等),对工程元素进行观测。

幕墙工程施工测量专项方案

幕墙工程施工测量专项方案

幕墙工程施工测量专项方案一、前言幕墙是建筑的一部分,是建筑外部装饰的一种形式,是隔热、保温、防风、防水、隔音、防尘、防雨的建筑结构体系。

幕墙工程施工测量是为了确保幕墙工程施工质量,保证幕墙结构的安全性和稳定性,同时也是为了监控幕墙工程进度,合理安排工程周期,保证项目的顺利进行。

本文将对幕墙工程施工测量专项方案进行详细的论述,以达到科学、合理、高效的施工测量的目的。

二、施工测量的目的1. 确保施工精度:幕墙工程对施工精度要求较高,施工测量可以确保幕墙结构的准确度和垂直度,满足建筑设计和规范的要求。

2. 监控施工质量:施工测量可以及时发现施工质量问题,及时予以调整和处理,避免施工缺陷导致的工程事故。

3. 控制施工进度:通过对幕墙施工进度的测量和监控,可以及时发现进度偏差,采取相应措施保证施工周期的顺利进行。

4. 保证工程安全:通过施工测量,可以及时发现施工过程中的安全隐患,保障施工过程的安全。

三、施工测量的内容1. 幕墙结构测量:包括立面结构的水平度、垂直度的测量,边框结构的尺寸、垂直度、平整度等的测量。

2. 玻璃幕墙的测量:包括玻璃板的开孔和安装位置的测量,玻璃板的水平度、垂直度的测量,玻璃板与结构之间的错位测量。

3. 幕墙系统测量:包括幕墙系统的安装位置、间距、固定件的设置测量,幕墙系统的整体水平、垂直度的测量。

4. 幕墙配件的测量:包括幕墙配件的尺寸、位置的测量,配件与结构之间的连接准确度的测量。

5. 施工工序测量:包括幕墙施工各个工序的测量,确保各个工序符合设计要求。

四、施工测量的方法1. 传统测量方法:传统的施工测量方法包括尺规测量、水平仪测量、激光测量等,适用于一些简单的测量任务,操作简单、成本低。

2. 高精度测量方法:包括全站仪测量、激光跟踪测量等高精度测量方法,适用于对施工精度要求较高的工程测量任务,能够获得高精度的测量数据。

3. GPS测量方法:适用于大范围、复杂环境的施工测量,尤其对于大型幕墙工程的测量,可以提供精准的三维空间位置信息。

施工测量的目的和内容

施工测量的目的和内容

施工测量的目的和内容测量地形图是以地面控制点为基础,测量出控制点至周围各地形特征点的距离、角度、高差以及测点与测点间的相互位置关系等数据,并按一定的比例将这些测点缩绘到图纸上,绘制成图。

施工测量是以地面上的施工控制点为基础,根据图纸上的建、构筑物的设计尺寸,计算出各部分的特征点与控制点之间的距离、角度、高差等数据,将建、构筑物的特征点在实地标定出来,以便施工,这项工作又称“放样”。

施工测量所采用的方法基本上与测图所用的方法一致,所用仪器基本相同。

但施工测量也有其自身的特点和规律。

一、施工测量的目的和内容施工测量的目的是按照设计和施工的要求将设计的建筑物、构筑物的平面位置和高程在地面上标定出来,作为施工的依据,并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工,到建筑物构件安装等,都需要进行施工测量,以能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有:(1)建立施工控制网。

(2)建筑物、构筑物的详细测设。

(3)检查、验收。

每道施工工序完工之后,都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

(4)变形观测。

随着施工的进展,测定建筑物在平面和高程方面产生的位移和沉降,收集整理各种变形资料,作为鉴定工程质量和验证工程设计、施工是否合理的依据。

二、施工测量的特点与测图工作相比,具有如下特点:(1)目的不同。

测图工作是将地面上的地物、地貌测绘到图纸上,而施工测量是将图纸上设计的建筑物或构筑物测设到实地。

(2)精度要求不同。

施工测量的精度要求取决于工程的性质、规模、材料、施工方法等因素。

一般高层建筑物的施工测量精度要求高于低层建筑物的施工测量精度,钢结构施工测量精度要求高于钢筋混凝土结构的施工测量精度,装配式建筑物的施工测量精度要求高于非装配式建筑物的施工测量精度。

此外,由于建筑物、构筑物的各部位相对位置关系的精度要求较高,因而工程的细部放样精度要求往往高于整体放样精度。

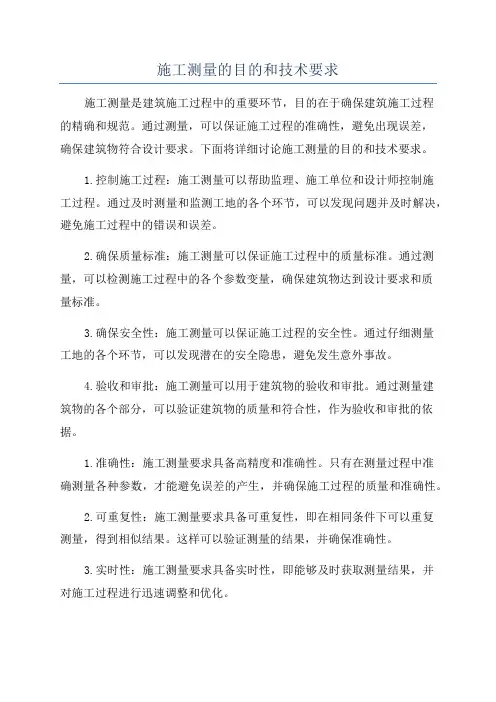

施工测量的目的和技术要求

施工测量的目的和技术要求

施工测量的目的和技术要求施工测量是建筑工程施工过程中的重要环节,其目的是为了精确确定建筑设计图纸上的各项尺寸、位置和高程数据,在实际施工中准确传递给施工人员,以确保施工质量和工程安全。

施工测量的技术要求非常严格,需要采用精密的测量仪器和方法,下面将详细介绍施工测量的目的和技术要求。

1.确定各项数据准确无误:施工测量可以将建筑设计图纸上的各项数据准确无误地传递给施工人员,确保施工过程中的尺寸、位置和高程等数据符合设计要求。

只有准确的数据,才能保证施工工艺的正确实施,避免出现施工差错。

2.辅助施工工序:施工测量可以为各项施工工序提供依据和指导,如土方开挖、基坑开挖、桩基施工等。

只有通过测量确定的坐标和高程数据,才能准确地控制施工过程中的各个环节,以确保施工的顺利进行。

3.控制施工质量:施工测量可以帮助施工管理人员掌控施工过程中的质量状况,及时发现和解决问题。

通过对施工质量的实时监测和对比,可以及时调整施工方法和措施,确保施工质量达到设计要求。

1.使用精密的测量仪器:施工测量需要使用精密的测量仪器,如全站仪、测距仪、水准仪等。

这些仪器具备高精度、高稳定性和高灵敏度的特点,能够满足测量的精确要求。

2.使用精确的测量方法:施工测量需要采用精确的测量方法,如三角测量、交会测量、高程测量等。

这些方法具有简便、快速、准确的特点,可以满足不同施工环境下的测量需求。

3.进行有效的数据处理:施工测量需要对测量数据进行有效的处理,包括数据的整理、计算和分析等。

这样可以消除测量误差和不确定性,得到可靠的测量结果。

4.制定详细的测量方案:施工测量需要制定详细的测量方案,包括测量的对象、测量的范围和测量的要求等。

这样可以确保测量工作按照计划进行,避免遗漏和错误。

5.进行现场测量校核:施工测量需要进行现场测量校核,以确保测量结果的准确性和可靠性。

校核可以通过现场测量对比、数据核对和测量反馈等方式进行,确保施工过程中没有误差和偏差。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

测量地形图是以地面控制点为基础,测量出控制点至周围各地形特征点的距离、角度、高差以及测点与测点间的相互位置关系等数据,并按一定的比例将这些测点缩绘到图纸上,绘制成图。

施工测量是以地面上的施工控制点为基础,根据图纸上的建、构筑物的设计尺寸,计算出各部分的特征点与控制点之间的距离、角度、高差等数据,将建、构筑物的特征点在实地标定出来,以便施工,这项工作又称“放样”。

施工测量所采用的方法基本上与测图所用的方法一致,所用仪器基本相同。

但施工测量也有其自身的特点和规律。

一、施工测量的目的和内容施工测量的目的是按照设计和施工的要求将设计的建筑物、构筑物的平面位置和高程在地面上标定出来,作为施工的依据,并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工,到建筑物构件安装等,都需要进行施工测量,以能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有:(1)建立施工控制网。

(2)建筑物、构筑物的详细测设。

(3)检查、验收。

每道施工工序完工之后,都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

(4)变形观测。

随着施工的进展,测定建筑物在平面和高程方面产生的位移和沉降,收集整理各种变形资料,作为鉴定工程质量和验证工程设计、施工是否合理的依据。

二、施工测量的特点与测图工作相比,具有如下特点:(1)目的不同。

测图工作是将地面上的地物、地貌测绘到图纸上,而施工测量是将图纸上设计的建筑物或构筑物测设到实地。

(2)精度要求不同。

施工测量的精度要求取决于工程的性质、规模、材料、施工方法等因素。

一般高层建筑物的施工测量精度要求高于低层建筑物的施工测量精度,钢结构施工测量精度要求高于钢筋混凝土结构的施工测量精度,装配式建筑物的施工测量精度要求高于非装配式建筑物的施工测量精度。

此外,由于建筑物、构筑物的各部位相对位置关系的精度要求较高,因而工程的细部放样精度要求往往高于整体放样精度。

(3)施工测量工序与工程施工工序密切相关,某项工序还没有开工,就不能进行该项的施工测量。

测量人员必须了解设计的内容、性质及其对测量工作的精度要求,熟悉图纸上的设计数据,了解施工的全过程,并掌握施工现场的变动情况,使施工测量工作能够与施工密切配合。

(4)受施工干扰。

施工场地上工种多、交叉作业频繁,并要填、挖大量土石方,地面变动很大,又有车辆等机械振动,因此各种测量标志必须埋设稳固且在不易破坏的位置。

解决办法是采用二级布设方式,即设置基准网和定线网。

基准网远离现场,定线网布设于现场,当定线网密度不够或者现场受到破坏时,可用基准网增设或恢复之。

定线网的密度应尽可能满足一次安置仪器就可测设的要求。

三、施工测量的原则为了保证施工能满足设计要求,施工测量也应遵循“由整体到局部,先控制后细部”的原则,即先在施工现场建立统一的施工控制网,然后以此为基础,测设出各个建筑物和构筑物的细部位置。

这样可以减少误差累积,保证测设精度,免除因建筑物众多而引起测设工作的紊乱。

此外,施工测量责任重大,稍有差错,就会酿成工程事故,造成重大损失。

因此,必须加强外业和内业的检核工作。

检核是测量工作的灵魂。

四、施工测量的精度施工测量的精度取决于工程的性质、规模、材料、施工方法等因素。

因此,施工测量的精度应由工程设计人员提出的建筑限差或工程施工规范来确定。

建筑限差一般是指工程竣工后的最低精度要求,它应理解为允许误差。

设建筑限差为,工程竣工后的中误差应为建筑限差的一半,即= /2。

工程竣工后的中误差由测量中误差和施工中误差组成,而测量中误差又由控制测量中误差和细部放样中误差两部分组成,则(5-1-1)上述各种误差之间的相互匹配要根据施工现场条件来确定,并以每一项作业工序的“难易度、成本比”大致相等为准则,既要保证工程质量,又要节省人力、物力。

一般来说,测量精度要比施工精度高。

它们之间的比例关系为:(5-1-2)在工业场地上,控制点较密,放样点离控制点较近,因而细部放样的操作比较容易进行,误差也较小。

根据这个前提,取两者的比例为:(5-1-3)对于桥梁和水利枢纽,放样点一般远离控制点,放样不甚方便,因而放样误差大。

同时考虑到放样工作要及时配合施工,经常在有施工干扰的情况下快速进行,不大可能用增加观测次数的方法来提高精度,而在建立施工控制网时,有足够的时间和有利条件提高控制网的精度,因此,在设计控制网时,应使控制点误差所引起的放样点误差,相对于施工放样的误差小到可以忽略不计的程度,以便为今后放样工作创造条件。

若使/2 =0.1,即控制点误差的影响占测量误差总影响的10%,可忽略不计,则综上所述,对于工业场地:(5-1-4)(5-1-5)对于桥梁和水利枢纽工程:(5-1-6)(5-1-7)在工程勘测阶段已建立有测图控制网,因其未考虑施工的要求,控制点的分布、密度和精度,都难以满足施工测量的要求。

此外,由于平整场地,控制点大多被破坏。

因此在施工之前,必须重新建立专门的施工控制网。

在大中型建筑施工场地上,施工控制网多用正方形或矩形格网组成,称为建筑方格网。

在面积不大又不十分复杂的建筑场地上,常常布置一条或几条基线,作为施工控制,称为建筑基线。

一、建筑基线建筑基线是建筑场地的施工控制基准线,即在场地中央测设一条或若干条与其垂直的短轴线。

它适用于建筑设计总平面图布置比较简单的小型建筑场地。

其布设形式是根据建筑物的分布、场地地形等因素来确定,常见的形式有“一”字型、“L”字形、“十”字形和“T”字形,如图5-1-1所示。

建筑基线的布设要求是:(1)主轴线应尽量位于场地中心,并与主要建筑物轴线平行,主轴线的定位点应不少于三个,以便相互检核;(2)基线点位应选在通视良好和不易被破坏的地方,且要设置成永久性控制点,如设置成混凝土桩或石桩。

图5-1-1 建筑基线布设形式图5-1-2 施工与测量坐标系的关系建筑基线的测设方法主要有以下两种:一是根据建筑红线或中线测设。

建筑红线也就是建筑用地的界定基准线,由城市测绘部门测定,它可用作建筑基线测设的依据。

一般采用直角坐标法测设出建筑基线。

二是利用测量控制点测设。

利用建筑基线的设计坐标和附近已有测量控制点的坐标,按照极坐标测设方法计算出测设数据,然后测设。

但是,在设计和施工部门,为了工作上方便,常采用一种独立坐标系统,称为施工坐标系或建筑坐标系。

施工坐标系的纵轴与横轴,应与场区主要建筑物或主要道路、管线方向平行。

坐标原点在总平面图的西南角,使所有建筑物和构筑物的设计坐标均为正值。

建筑基线点的设计坐标在施工坐标系中,而已有测量控制点的坐标是在测量坐标系中。

当施工坐标系与测量坐标系不一致时,应进行互换,以便求算测设数据。

设放样点在施工坐标系中的坐标为,在测量坐标系中的坐标为。

两坐标系的相对位置关系如图5-1-2所示。

若将点的施工坐标转化为测量坐标,其换算公式为:(5-1-8)若将点的测量坐标转化为施工坐标,其换算公式为:(5-1-9)今以“一”字形建筑基线为例,说明利用测量控制点测设建筑基线点的方法。

如图5-1-3所示,、、为选定的建筑基线点,1、2、3为附近已有的测量控制点。

首先将、、三点的施工坐标换算成测量坐标,再利用已知坐标反算测设数据和;然后,用经纬仪和钢尺按极坐标法测设、、三点。

由于测量误差,测设的基线点往往不在同一直线上,且点与点之间的距离与设计值也不完全相符,因此,需要精确测出已测设直线的折角和距离(即、边的边长和),并与设计值相比较。

若超限,则应对、、点在横向进行等量调整,如图5-1-4所示。

调整量按下式计算:(5-1-10)例如,则,即、点向下移动,点向上移动。

若测设距离超限,如,则以点为准,按设计长度在纵向调整、点。

图5-1-3 利用测量控制点测设建筑基线图5-1-4 基线点的调整若需要测设与轴线垂直的直线,如图5-1-5所示,将经纬仪安置在点,瞄准点(或点),分别向左、向右转,定出和点,再精确测出∠和∠,分别算出它们与之差和。

并计算出改正值和。

(5-1-11)式中为或间的距离。

、两点定出后,还应实测改正后的∠,它与之差应在限差范围内。

与的距离也应在限差范围内。

二、建筑方格网1、建筑方格网的布设建筑方格网的布设应根据总平面图上各种已建和待建的建筑物、道路及各种管线的布置情况,结合现场的地形条件来确定。

方格网的形式有正方形、矩形两种。

当场地面积较大时,常分两级布设,首级可采用“十”字形、“口”字形、或“田”字形,然后再加密方格网。

建筑方格网适用于按矩形布置的建筑群或大型建筑场地。

建筑方格网的轴线与建筑物轴线平行或垂直,因此,可用直角坐标法进行建筑物的定位,测设较为方便,且精度较高。

但由于建筑方格网必须按总平面图的设计来布置,测设工作量成倍增加,其点位缺乏灵活性,易被破坏,所以在全站仪逐步普及的条件下,正逐步被导线或三角网所取代。

如图5-1-6所示,确定方格网的主轴线-和3-3,然后再布设方格网。

图5-1-5 直角的测设与调整图5-1-6 建筑方格网布设2、建筑方格网的测设(1)主轴线测设与建筑基线测设方法相似。

首先,准备测设数据,然后实地测设两条相互垂直的主轴线-和3-3,如图5-1-6所示。

主轴线实际上是由5个主点1(-和1-1轴线的交点称为1点,以下同)、3、5、3和3点所组成。

最后精确检测主轴线点的位置关系,并与设计值相比较。

若角度较差大于,则需要横向调整点位,使角度与设计值相符;若距离较差大于1/15000,则纵向调整点位使距离与设计值相符。

建筑方格网的主要技术要求见表5-1-1。

(2)方格网点测设如图5-1-6所示,主轴线测设后,分别在主轴线端点1、5和3、3上安置经纬仪,后视主点3,分别向左右测设直角,交会出田字形方格网点。

随后再作检核,测量相邻两点间的距离,看是否与设计值相等,测量其角度是否为,误差均应在允许范围内,并埋设永久标志。

此后,再以田字形方格网为基础,加密方格网的其余各点。

建筑方格网的主要技术要求表5-1-1等级边长()测角中误差边长相对中误差测角检测误差边长检测误差Ⅰ级100~3001/300001/15000Ⅱ级100~3001/200001/10000在水利工程、道路和桥梁以及其他工程建设中,施工平面控制网往往布设成三角网或导线网,其测量方法与测图控制网的测量方法相同,后面有关章节中予以讲述。

三、施工场地高程控制网在建筑场地上,水准点的密度应尽可能满足安置一次仪器即可测设出所需的高程点。

而测绘地形图时敷设的水准点往往是不够的,必须增设一些水准点。

在一般情况下,施工场地平面控制点也可兼作高程控制点。

高程控制网可分首级网和加密网,相应的水准点称为基本水准点和施工水准点。

基本水准点应布设在不受施工影响、无震动、便于施测和能永久保存的地方,按四等水准测量的要求进行施测。
