螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩施工工艺一、引言螺旋钻孔灌注桩是一种常用于土木工程和建筑施工中的基础工程技术。
它具有较高的承载力和稳定性，能够满足不同场地和地质条件下的需求。
本文将详细介绍螺旋钻孔灌注桩施工的工艺流程和关键步骤。
二、施工前准备1. 地质勘察：施工前需要对施工现场进行地质勘察，了解地层的情况和特性。
根据勘察结果确定螺旋钻孔灌注桩的设计参数。
2. 施工材料准备：根据设计要求，采购所需的螺旋桩、灌浆材料等施工材料，并进行必要的质量检测和备案工作。
3. 施工机械准备：准备好施工所需的机械设备，包括螺旋钻机、搅拌设备、输送设备等。
三、施工工艺流程1. 地面整平：清理施工现场，确保地面平整并清除障碍物。
2. 标线定位：根据设计要求，在地面上进行标线定位，确定螺旋钻孔灌注桩的位置。
3. 钢模安装：根据标线定位，在每个桩位上安装预制的钢模，确保模板的垂直度和稳定性。
4. 螺旋钻孔：使用螺旋钻机按照设计要求进行钻孔，同时对钻孔的纵向和横向位置进行严格控制。
5. 槽口处理：钻孔完成后，清理孔口内的杂物，并对孔口进行处理，保证桩与地层之间的紧密结合。
6. 灌浆材料准备：按照设计要求，进行灌浆材料的配制和搅拌。
7. 灌注施工：使用搅拌设备和输送设备，将灌浆材料从底部开始逐层注入钻孔中，同时进行振捣，确保灌浆材料充分填充孔洞和均匀分布。
8. 抽取螺旋钻杆：待灌注材料充分凝固后，使用适当的设备将螺旋钻杆逐渐抽取，同时进行必要的凿眼、打结等处理。
9. 灌注桩表面处理：对灌注桩的顶部进行整平和修整，确保顶部平整、无裂缝，并符合设计要求。
长螺旋钻孔灌注桩压灌施工工艺流程
长螺旋钻孔灌注桩压灌施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!长螺旋钻孔灌注桩压灌施工工艺流程详解长螺旋钻孔灌注桩是一种广泛应用的地基处理技术，尤其在建筑、桥梁、道路等基础设施建设中。
长螺旋钻孔灌注桩施工工艺和工法
重机两点起吊，并轻提轻放，预防钢筋笼变形或焊 接点开焊，禁止拖拉方式运送。 ▪ 2．钢筋笼起吊：在地面将振动装置旳芯管平套入 钢筋笼，钢丝绳绑扎牢固后，以起重机将钢筋笼连 振动装置起吊立于桩位旁，成孔前应先做好起吊准 备工作，然后进行成孔作业。 ▪ 3．压放钢筋笼：形成素砼桩后，先将螺旋钻具迅 速移离孔口，然后迅速将孔口工作面清理洁净。再 利用起重机起吊振动锤，连同芯管，将钢筋笼一起 置于素砼桩位处，利用自重下沉稳定后，保持钢筋 笼垂直度，开启偏心振动锤，将钢筋笼下入素砼桩 内设计深度。
长螺旋钻孔泵送超流态砼后置钢筋笼灌注桩
施工工艺及工法
目录
一 、施工工艺及施工措施 二 、设备配置 三 、工序质量控制措施 四 、技术参数设置、工序关键点控制 五 、引用技术规范及验收原则 六 、施工案例 七 、结语
一、施工工艺及施工措施
▪ 简介: ▪ 是在日本CIP工法桩基础上发展旳新型旳
桩基础施工手段。 ▪ 长螺旋钻孔机钻至预定深度，经过钻头活
150 150
④4 粉土
④4b 中粗砂夹砾砂
150
④5 粘土， 粉质粘土
④6 粉土
150
基坑支护8-8剖面图
150
④a6 粉质粘土
④6粉土 ④a6
粉质粘土 ④6粉土 ④6粉质粘土
④6 粉土
挂网喷砼 钢筋砼腰梁
Φ800长螺旋钻孔灌注桩 L=23.6m @1100
-12.80m -13.70m
-17.00m -18.30m
层，亦合用于有地下水旳各类土层情况，可在软土 层、流沙层等不良地质条件下成桩。 ▪ 桩径一般采用800mm、1000mm。目前最大成孔深 度36米。
长螺旋钻孔灌注桩施工工艺
长螺旋钻孔灌注桩施工工艺长螺旋钻孔灌注桩是一种常用的基础工程施工技术，具有施工速度快、质量可靠、适应性强等优点，在建筑、桥梁、道路等工程中得到了广泛的应用。
下面就来详细介绍一下长螺旋钻孔灌注桩的施工工艺。
一、施工准备1、场地平整施工前需要对场地进行平整，清除障碍物，确保施工机械能够顺利通行和作业。
对于松软的场地，还需要进行加固处理，以防止施工过程中出现不均匀沉降。
2、测量放线根据设计图纸，使用全站仪或经纬仪等测量仪器，准确放出桩位，并设置好护桩。
桩位偏差应符合规范要求。
3、机械设备准备根据工程规模和地质条件，选择合适型号的长螺旋钻孔桩机、混凝土输送泵、搅拌机等机械设备，并进行调试和检修，确保设备性能良好。
4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保材料质量符合要求。
5、人员培训对施工人员进行技术交底和安全培训，使其熟悉施工工艺和操作规程，掌握质量控制要点和安全注意事项。
二、钻进成孔1、桩机就位将长螺旋钻孔桩机移动到指定的桩位，调整桩机的水平和垂直度，使钻杆对准桩位中心。
2、钻进启动桩机，钻杆在动力头的驱动下旋转钻进。
钻进过程中，应根据地质情况控制钻进速度和钻进压力。
遇到硬土层时，应放慢钻进速度，增加钻进压力；遇到软土层时，应加快钻进速度，减小钻进压力。
同时，要注意观察钻杆的垂直度和钻进情况，及时调整。
3、清孔当钻至设计深度后，停止钻进，进行清孔。
清孔的目的是清除孔底的沉渣和虚土，提高桩端承载力。
清孔时，可通过钻杆的内管向孔底注入高压空气或清水，将孔底的沉渣和虚土吹出孔外。
三、灌注混凝土1、混凝土制备根据设计要求，确定混凝土的配合比，并在搅拌机中进行搅拌。
混凝土的坍落度应控制在 180～220mm 之间。
2、泵送混凝土将搅拌好的混凝土通过混凝土输送泵输送到钻杆的内管中。
在泵送混凝土前，应先泵送适量的水泥砂浆，以润滑管道。
3、灌注混凝土当混凝土充满钻杆的内管后，开始缓慢提升钻杆，并同时向孔内灌注混凝土。
螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩1 范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。
2 施工准备2。
1材料及主要机具:2。
1。
1水泥：宜用425号矿渣硅酸盐水泥.2。
1。
2砂：中砂或粗砂，含泥量不大于5％.2.1。
3石子:卵石或碎石，粒径5～32mm，含泥量不大于2％.2。
1.4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。
2.1。
5垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡.2.1。
6火烧丝：规格18～20号铁丝烧成.2.1。
7外加剂：掺合料；根据施工需要通过试验确定.2。
1。
8主要机具:2.1。
8.1螺旋钻孔机：常用的主要技术参数见表2-7。
常用螺旋钻孔机的主要技术参数表2—72。
1。
8.2机动小翻斗车或手推车,装卸运土或运送混凝土。
2.1。
8。
3长、短棒式振捣器.部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.1.8。
4溜筒、盖板、测绳、手把灯、低压变压器及线坠等。
2。
2作业条件:2。
2。
1地上、地下障碍物都处理完毕,达到“三通一平”。
施工用的临时设施准备就绪。
2.2。
2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2。
2。
3分段制作好钢筋笼，其长度以5～8m为宜。
2.2。
4根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。
2。
2。
5施工前应作成孔试验，数量不少于两根.2。
2。
6要选择和确定钻孔机的进出路线和钻孔顺序,制定施工方案，做好技术交底。
3 操作工艺3。
1工艺流程：3.1。
1成孔工艺流程：→→→→→3。
1。
2浇筑混凝土工艺流程：→3。
2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移,为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3。
3钻孔：调直机架挺杆，对好桩位(用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻.3.4检查成孔质量：3。

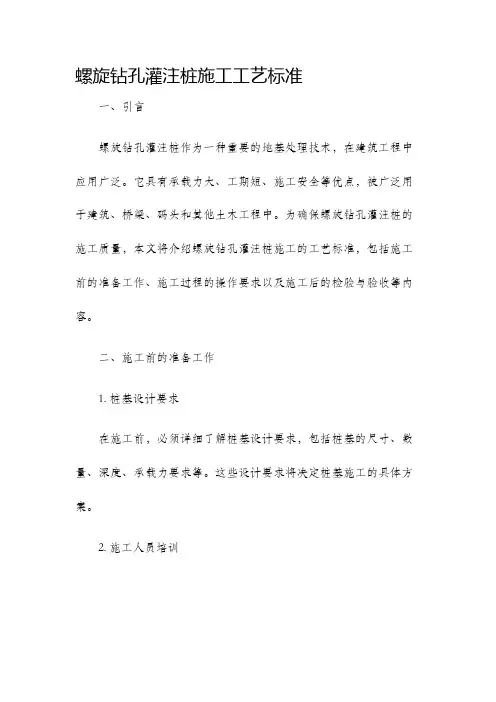

螺旋钻孔灌注桩施工工艺标准
螺旋钻孔灌注桩施工工艺标准一、引言螺旋钻孔灌注桩作为一种重要的地基处理技术，在建筑工程中应用广泛。
它具有承载力大、工期短、施工安全等优点，被广泛用于建筑、桥梁、码头和其他土木工程中。
为确保螺旋钻孔灌注桩的施工质量，本文将介绍螺旋钻孔灌注桩施工的工艺标准，包括施工前的准备工作、施工过程的操作要求以及施工后的检验与验收等内容。
二、施工前的准备工作1. 桩基设计要求在施工前，必须详细了解桩基设计要求，包括桩基的尺寸、数量、深度、承载力要求等。
这些设计要求将决定桩基施工的具体方案。
2. 施工人员培训施工人员必须接受相关培训，了解螺旋钻孔灌注桩的施工工艺和操作规范。
他们应熟悉施工设备的使用方法、安全注意事项以及施工过程中可能遇到的问题的处理方法。
3. 施工设备准备螺旋钻孔灌注桩的施工需要准备相关设备，如挖掘机、螺旋钻孔机、搅拌机等。
在施工前，要保证这些设备的正常运转，以确保施工的顺利进行。
三、施工过程的操作要求1. 桩基的打侧在施工前，需要根据设计要求确定桩基的打侧。
打侧要求必须与设计要求一致，以确保施工后的桩基能够承载设计荷载。
2. 桩基孔的挖掘根据设计要求，使用挖掘机将桩基孔挖掘出来。
在挖掘孔壁时，要防止孔壁坍塌，必要时要采取支护措施。
3. 桩基孔的清理在挖掘孔壁后，需对孔内进行清理，去除松散土壤和其他杂质，使孔内壁面光滑、干燥。
4. 打入钻杆将钻杆逐段打入桩基孔内，直至达到设计要求的深度。
打入钻杆的速度要适中，避免过快或过慢，以确保钻杆不会损坏。
5. 注浆在打入钻杆后，根据设计要求，进行灌注桩混凝土的浇注。
注浆要均匀、连续，避免出现空洞或断层的情况。
6. 桩顶处理灌注桩混凝土浇注完毕后，需对桩顶进行处理，使其平整、垂直。
如果有需要，可以使用振动棒对桩顶进行加固。
四、施工后的检验与验收1. 桩基质量检验对灌注桩的质量进行检验，包括桩基的尺寸、深度、承载力等方面。
如果发现有质量问题，应及时采取措施进行整改。
长螺旋钻孔灌注桩施工方案(3篇)
第1篇一、工程概况本项目位于XX地区，建筑场地面积为XX平方米，地质条件复杂，地基承载力低。
为确保工程质量和安全，本方案采用长螺旋钻孔灌注桩基础施工技术。
以下为长螺旋钻孔灌注桩施工方案的具体内容。
二、施工准备1. 施工人员准备（1）组织专业施工队伍，确保施工人员具备丰富的长螺旋钻孔灌注桩施工经验。
（2）对施工人员进行安全技术交底，确保施工过程中遵守安全操作规程。
2. 施工材料准备（1）钢筋：按照设计要求准备钢筋，确保钢筋质量符合国家标准。
（2）水泥：选用优质水泥，确保水泥质量符合国家标准。
（3）砂、石：选用优质砂、石，确保其质量符合国家标准。
（4）混凝土：根据设计要求，配制合适配比的混凝土。
3. 施工设备准备（1）长螺旋钻机：选用性能稳定、操作简便的长螺旋钻机。
（2）搅拌机：选用符合国家标准的混凝土搅拌机。
（3）运输车辆：准备足够的运输车辆，确保混凝土和材料及时运输。
（4）其他设备：准备挖掘机、吊车、水准仪、经纬仪等辅助设备。
三、施工工艺1. 施工流程（1）场地平整：对施工场地进行平整，确保场地坚实、平整。
（2）测量放样：根据设计图纸，进行测量放样，确定桩位。
（3）钻孔：采用长螺旋钻机进行钻孔，确保钻孔质量。
（4）清孔：钻孔完成后，进行清孔，清除孔底沉渣。
（5）钢筋笼制作与吊装：根据设计要求制作钢筋笼，并进行吊装。
（6）混凝土浇筑：采用混凝土输送泵进行混凝土浇筑，确保混凝土质量。
（7）养护：混凝土浇筑完成后，进行养护，确保混凝土强度。
2. 施工要点（1）钻孔：采用长螺旋钻机进行钻孔，确保钻孔垂直、孔径符合设计要求。
钻孔过程中，严格控制钻进速度，防止孔壁坍塌。
（2）清孔：钻孔完成后，采用高压水枪进行清孔，清除孔底沉渣，确保孔底沉渣厚度不超过规定值。
（3）钢筋笼制作与吊装：钢筋笼制作应严格按照设计要求进行，确保钢筋笼的尺寸和形状符合设计要求。
吊装过程中，注意钢筋笼的平稳，防止变形。
（4）混凝土浇筑：混凝土浇筑前，对混凝土进行充分搅拌，确保混凝土质量。
长螺旋钻孔灌注桩施工工艺及工法(多图)
三、工序质量控制措施
▪ 3.3压灌混凝土 ▪ 4．桩径及密实度：压灌混凝土提钻杆时要慢速
均匀，始终保持孔内混凝土具有一定压力，钻 具的提升速度一般≤2.5m/min，以保证孔径及混 凝土密实度。
▪ 5．压灌协调控制：设专人指挥协调钻机操作手 和混凝土泵操作手，保证泵送混凝土和提升钻 杆的默契配合，以确保成桩质量。
止水帷幕深度
Φ500搅拌旋喷止水桩 L=20.0m @350 相互搭接150
预应力锚索 1200×600冠梁
挂网喷砼 钢筋砼腰梁
Φ800长螺旋钻孔灌注桩 L=23.6m @1100
Φ500长搅拌旋喷止水桩 L=20.0m @350 相互搭接150
Φ800长螺旋钻孔灌注桩 L=23.6m @1100
1层砖混结构
五、执行的技术规范及验收标准
▪ 《建筑桩基技术规范》 JGJ94－2008 ▪ 《建筑机械使用安全技术规程》
JGJ33—2001 ▪ 《钢筋焊接及验收规程》 JGJ18-2003 ▪ 《建筑工程施工质量验收统一标准》
GB50300-2001 ▪ 《建筑地基基础工程施工质量验收规范》
GB50202-2002 ▪ 设计文件
长螺旋钻孔泵送超流态砼后置钢筋笼灌注桩
施工工艺及工法
目录
一 、施工工艺及施工方法 二 、设备配置 三 、工序质量控制措施 四 、技术参数设置、工序关键点控制 五 、引用技术规范及验收标准 六 、施工案例 七 、结语
一、施工工艺及施工方法
简介: ▪ 是在日本CIP工法桩基础上发展的新型的桩基础
施工手段。 ▪ 长螺旋钻孔机钻至预定深度，通过钻头活门向
ZK39 1893.37
①1 杂填土
-2.00m
② 粉质粘土
螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩施工工艺引言螺旋钻孔灌注桩是一种常用的地基处理技术，适用于各类土层和地质条件。
它通过钻孔、注入浆液和填充灌注料来增加地基的承载能力和稳定性。
本文将介绍螺旋钻孔灌注桩的施工工艺，包括前期准备、钻孔、注浆、填料和灌注桩的成型。
通过遵循正确的施工工艺，可以确保桩基的质量和稳定性。
一、前期准备在进行螺旋钻孔灌注桩施工前，需要进行以下的前期准备工作：1. 桩基设计：根据工程要求和设计规范，确定灌注桩的类型、直径、长度和间距等参数。
2. 确定桩位：根据设计图纸和现场情况，标定桩位并进行测量和标志，确保桩位的准确性。
3. 地下设施检查：在施工前，需要对桩基附近的地下管线、电缆和其他地下设施进行检查，避免损坏。
4. 平整基础：在桩位上进行基础的清理和平整，以便后续施工。
二、钻孔在进行螺旋钻孔灌注桩的施工时，需要进行钻孔工作，以下是具体的步骤：1. 设置钻孔机：根据桩基设计要求，选择合适的钻孔机和螺旋钻具，并进行安装和调试。
2. 开始钻孔：将钻具插入土壤中，开始进行钻孔。
根据地层情况和设计要求确定钻孔的深度。
3. 钻孔过程中，需要不断排泥并保持良好的钻孔润滑，以提高钻孔效率。
4. 钻孔结束后，需要对孔内进行检查和清理，确保孔内没有杂物和障碍物。
三、注浆注浆是螺旋钻孔灌注桩中重要的一步，以下是具体的注浆工艺：1. 安装注浆管：在钻孔过程中，同时安装注浆管，管道与钻孔壁保持紧密联系。
2. 注浆液配制：根据设计要求和地层条件，配制合适的注浆液，包括水泥、砂浆和外加剂等。
3. 注浆方法：根据孔内情况和注浆液的特性，选择适当的注浆方法，可以采用一次注浆或多次注浆的方式。
4. 注浆压力和流量的控制：根据设计要求，控制注浆的压力和流量，确保注浆液均匀分布并充满整个孔洞。
四、填料在完成注浆后，需要进行填料工作，以下是具体的填料工艺：1. 材料选择：根据设计要求，选择适合的填充材料，如碎石、砂石或混凝土。
2. 填充过程：将选定的填充材料倒入孔洞中，并采取适当的振捣或压实措施，确保填充物牢固、均匀并与注浆液紧密结合。
长螺旋钻孔灌注桩施工工艺及工法
钻孔施工
钻机就位
将长螺旋钻孔机安装到指定位置，确 保其稳定、水平、垂直。
钻孔施工
根据地质勘察报告和设计要求，选择 合适的钻头和钻进参数，开始钻孔施 工。
泥浆制备
根据地质情况和钻孔需要，制备适量 的泥浆，以保持钻孔内的压力平衡和 冷却钻头。
钻孔深度控制
在钻孔施工过程中，要实时监测钻孔 深度，确保达到设计要求。
桩头处理
对桩头进行处理，包括截 除多余部分、修整等。
成桩养护
对成桩进行养护，包括保 湿、保温等措施，以确保 其质量稳定。
04
质量控制
质量标准
桩位偏差
灌注桩的定位偏差应小于 10mm，成孔垂直度偏差 应小于0.5%。
孔径
孔径应符合设计要求，偏 差不得超过50mm。
孔深
孔深应达到设计要求，偏 差不得超过500mm。
现场准备
01
02
03
清理场地
对施工区域内的杂物、垃 圾等进行清理，确保施工 现场整洁。
测量定位
根据设计图纸，进行桩位 的测量和定位，设置好基 准点和定位标志。
搭建临时设施
搭建临时工棚、堆放材料 等，以满足施工需要。
材料准备
水泥
选择符合标准要求的水 泥品种和规格，确保混
凝土的质量。
骨料
准备砂、石等骨料，满 足混凝土配合比的要求
测量定位。
钻孔机就位
将长螺旋钻孔机移动到指定位置 ，调整钻孔机的位置和角度，确
保钻孔机垂直、稳定。
钻孔
启动钻孔机，根据地质情况选择 合适的钻头和钻进参数，进行钻 孔作业。在钻孔过程中，应及时 清理钻屑，并确保钻孔深度达到
设计要求。
施工工艺流程
清孔
螺旋钻孔灌注桩施工工艺标准(2051996)
螺旋钻孔灌注桩施工工艺标准（205-1996）范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。
施工准备2.1 材料及主要机具：2.1.1 水泥：宜用425号矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：卵石或碎石，粒径5～32mm，含泥量不大于2%。
2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。
2.1.5 垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。
2.1.6 火烧丝：规格18～20号铁丝烧成。
2.1.7 外加剂：掺合料；根据施工需要通过试验确定。
2.1.8 主要机具：2.1.8.1 螺旋钻孔机：常用的主要技术参数见表2-7。
常用螺旋钻孔机的主要技术参数表2-7电机功率 (kW) 回转速度 (r/min) 回转扭矩 (N·m) 钻进下压力 (N) 钻进速度 (m/min) 外形尺寸长×宽×高 (m)履带式LZ型30 81 3400 2800 2 8.0×3.21×21.78汽车式QZ～4型17 120 1400 ?1 7.3×2.652.1.8.2 机动小翻斗车或手推车，装卸运土或运送混凝土。
2.1.8.3 长、短棒式振捣器。
部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。
2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.2.3 分段制作好钢筋笼，其长度以5～8m为宜。
2.2.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。
2.2.5 施工前应作成孔试验，数量不少于两根。
2.2.6 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
螺旋钻孔灌注桩施工工艺流程
螺旋钻孔灌注桩施工工艺流程螺旋钻孔灌注桩施工工艺流程一、概述螺旋钻孔灌注桩（Screw pile）是一种常用的地基机械灌注桩，其施工过程简单高效，适用于各种地质条件和工程要求。
本文将详细介绍螺旋钻孔灌注桩的施工工艺流程，包括前期准备、机械设备调试、桩位布置、钻孔施工、灌注桩混凝土浇筑，以及工程质量控制等方面的内容。
二、前期准备1. 施工组织设计：根据工程要求，编制螺旋钻孔灌注桩的施工组织设计图纸，确定施工队伍、施工方案和施工进度计划。
2. 材料准备：准备好螺旋钻孔灌注桩所需要的各种材料，包括螺旋桩、钢筋、混凝土等。
3. 地质勘察和设计：进行地质勘察，并根据勘察结果设计螺旋钻孔灌注桩的技术参数，包括桩长、直径等。
三、机械设备调试1. 机械设备检查：检查施工所需要的机械设备，包括钻机、搅拌机、起重机等，确保设备正常运行。
2. 机械设备调试：对检查合格的机械设备进行调试，调整设备的操作参数和工作状态，以确保施工过程顺利进行。
四、桩位布置1. 桩位标定：根据设计要求，在地面上标定螺旋钻孔灌注桩的位置和孔距，标出桩位中心点和孔口中心线。
2. 地面清理：清理桩位附近的杂物，确保施工区域的平整。
3. 桩位布置：在桩位中心点上插入标杆，并以此为基准布置其他桩位。
五、钻孔施工1. 钻孔设备准备：安装钻孔钻具、钻头、扩管和导向筒等设备，调整孔径和孔深的控制装置。
2. 钻孔施工：启动钻机进行钻孔，根据设计要求控制钻孔的深度和直径，同时记录每米的钻进情况。
3. 强夯处理：根据钻孔进展情况，判断孔底是否需要进行强夯处理，若需要则进行强夯处理。
4. 孔内清理：钻孔完毕后，使用空气或清水对孔内进行清洗，确保孔底洁净。
六、灌注桩混凝土浇筑 1. 钢筋预埋：在钻孔中安装钢筋，根据设计要求进行钢筋数量和布置。
2. 混凝土配比：根据设计要求，确定混凝土的配比，包括水灰比、砂石比例等。
3.混凝土搅拌：将混凝土原材料倒入搅拌机中进行搅拌，直至达到均匀的混凝土浆料。
螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩施工工艺螺旋钻孔灌注桩是一种常用的地基处理方法，其施工工艺主要包括：预处理、钻孔、灌注和完工验收等环节。
螺旋钻孔灌注桩施工工艺的第一步是预处理。
在开始施工前，必须对施工现场进行勘察和评估，并制定合理的施工方案。
同时，还要对施工所需的设备进行检查和保养，以确保其正常运行。
此外，还需要制定相关的安全措施，确保施工现场的安全。
钻孔是螺旋钻孔灌注桩施工的关键步骤之一。
钻孔前，需要对设计要求进行仔细审核，并准确标记出各个钻孔位置。
然后，在现场根据设计要求安装钻孔机，并进行试钻以确定地质条件。
在正式钻孔时，应确保钻孔的垂直度和偏差不超过规定的范围，并及时清理钻孔废料。
灌注是螺旋钻孔灌注桩施工的另一关键步骤。
在开始灌注前，必须确定灌注桩的灌注深度和灌注浆料的种类和用量。
然后，将浆料输送到现场，并在灌注之前进行搅拌，确保浆料的均匀性和流动性。
灌注过程中，应控制灌注速度，避免塌陷和空隙的产生。
同时，还要及时调整灌注桩的垂直度和偏差，确保灌注桩的质量。
完工验收是螺旋钻孔灌注桩施工的最后一步。
在灌注完成后，应进行现场检查和测试，以验证灌注桩的质量和性能。
如有必要，还可以进行静载试验和动态试验，以评估灌注桩的承载力和变形性能。
根据完工验收的结果，对施工质量进行评估，并进行相应的整改和修复。
总的来说，螺旋钻孔灌注桩施工工艺包括预处理、钻孔、灌注和完工验收等步骤，每个步骤都十分重要。
只有合理地进行施工准备，确保钻孔和灌注的质量，才能保证整个施工过程的顺利进行和灌注桩的工程质量。
因此，施工人员必须具备丰富的经验和专业知识，严格按照规定和要求进行施工，以确保螺旋钻孔灌注桩的安全和可靠性。
螺旋钻孔灌注桩施工工艺流程详解
螺旋钻孔灌注桩施工工艺流程详解一：螺旋钻孔灌注桩施工工艺流程详解一、概述螺旋钻孔灌注桩是一种常用的地基处理方法，施工工艺流程主要包括以下几个步骤：准备工作、钻孔、灌注注浆、桩身处理和固化。
下面将对每个步骤进行详细的介绍。
二、准备工作1. 工地调查和勘察，确定施工方案；2. 制定施工图纸和工程量清单；3. 购买和租赁所需设备和材料；4. 制定安全技术措施和施工组织方案。
三、钻孔1. 根据设计要求，确定钻孔位置和孔径；2. 使用螺旋钻具进行钻孔，控制钻孔深度和孔径；3. 钻孔过程中及时记录孔深和遇阻情况。
四、灌注注浆1. 准浆设备和材料，根据设计要求构造好注浆管；2. 将注浆管嵌入钻孔中，保证与周围土层的密实接触；3. 开始注浆，控制注浆压力和流量；4. 根据注浆情况调整注浆参数，保证注浆均匀。
五、桩身处理1. 灌注注浆完成后，对桩身进行处理，包括打磨和清理；2. 检查桩身质量，修补可能存在的缺陷。
六、固化1. 灌注注浆后，桩身需要经过一定时间的固化，通常需要几天至几周；2. 在固化过程中，需要对桩身进行保护，防止损坏。
附件：1. 螺旋钻孔灌注桩施工图纸；2. 注浆设备和材料清单。
法律名词及注释：1. 土建工程：指基础设施、房屋建筑等土木工程项目。
2. 施工组织方案：指在施工过程中，组织人员、设备和材料的安排和调度计划。
3. 注浆：将混凝土或其他浆液通过注浆管注入地层，用于改良土质或加固桩体。
二：螺旋钻孔灌注桩施工工艺流程详解一、工艺概述螺旋钻孔灌注桩是一种常用的地基处理方法。
其施工工艺流程包括三个主要步骤：钻孔、注浆和固化。
下面将对每个步骤进行详细介绍。
二、钻孔2.1 选择适当的钻孔设备和钻具；2.2 根据设计要求，确定钻孔位置和孔径；2.3 逐步进行钻孔，控制钻孔深度和直径；2.4 钻孔过程中及时记录相关数据。
三、注浆3.1 准浆设备和材料，按照设计要求配置合适的注浆液；3.2 将注浆管嵌入钻孔中，保证与周围土层的密实接触；3.3 控制注浆压力和流量，确保注浆均匀分布；3.4 根据注浆情况调整注浆参数。
长螺旋钻孔混凝土灌注桩施工方案
一、长螺旋钻孔混凝土灌注桩(试桩）（一)、试桩目的通过试桩还可以验证桩基施工工艺、注浆工艺和打桩钻孔机具是否合理，以及拌和站混凝土的供应能力，以便在施工中加以改进。
试桩检验和确定本桩基础的施工工艺,包括泥浆配方、钻进工艺、清孔效果以及成桩后质量等.成孔后继续进行注浆工艺试验以确定注浆工艺流程、浆液配方、注浆压力等有关要素，并在注浆后进行承载力试验。
试桩应取得的具体指标：1、对不同地质状况的机具选型。
2、钻进时的参数:进尺、钻压、泥浆性能等。
3、灌注前二次清孔后的泥浆指标及清孔方法。
4、成孔质量控制的措施（孔径、倾斜度、中心偏位等）。
5、地基承载力的检测。
6、为设计提供实际地质情况、优化设计.(二）施工工艺流程1、打桩顺序打桩采用间隔打桩法,先打工程桩、在打锚桩.2、测量定位及复检测量人员根据基线控制点和高程点、桩位平面图及现场基准水准点，使用全站仪测定桩位,并打入明显标记，桩位放线应确保准确无误，定位精度为1cm。
经过监理复核后方可开钻。
基点应做特殊专门保护，不得损坏.3、钻机就位钻进钻机就位时底座必须保持平稳，不发生倾斜移位，钻头中心采用Φ1100mm 桩定位器对准桩位，定位误差不大于20mm。
垂直度采用钻机自身的垂直检测装置控制，并辅以人工量测倾斜量。
孔斜采用自制孔规进行测量，桩垂直度≤1％桩长。
钻进深度采用操作室液晶显示器控制，并辅以人工测量孔深.孔深以超过设计深度30cm为准,并及时通知监理人员进行验证。
4、钻孔钻机对位应以四角桩控制，钻头对准十字线交点,符合要求后开始钻进.（1）在施工时，要慢速运转，掌握地层对钻机的影响情况，以确定在该地层条件下的最优钻进参数。
为工程桩的施工提供依据。
（2）在钻进过程中，不可进尺太快,由于桩径较小，为方便钻头出泥，每次进尺应在50cm左右.（3）在钻进过程中，要经常检查钻斗尺寸。
(4）钻进过程中应注意观察岩性变化，做好施工记录,确保桩端进入持力层满足设计要求.施工过程中如发现地质情况与原钻探资料不符应立即通知相关等部门及时处理。
旋挖钻孔灌注桩施工工艺
旋挖钻孔灌注桩施工工艺1.施工工艺流程旋挖灌注桩的施工工艺流程为：基坑土方完成后整平一放线、定桩位一桩机钻孔一终孔质量检查（对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收）一清孔T制作/吊放钢筋笼一二次清孔一浇灌桩身混凝土。
旋挖钻孔灌注桩施工工艺流程图2.施工工艺操作⑴桩位放样：旋挖桩施工前，先对建设单位提供的测量控制点进行复核，然后再校准场内的布控点；对控制点场内布控点复核无误后报监理单位确认,方可进行桩基点位放样；桩基点位放样完成后要自行复测，无误后报监理工程师及建设单位复核确认；确定好桩位控制中心后，以中心为圆心,以桩身半径为半径画圆，撒上石灰线作为桩孔钻进定位线。
桩位应定位准确，按图纸要求核对桩径。
⑵埋设护筒钢护筒采用开口钢护筒，用不小于4mm厚钢板卷制，护筒内径应大于钻头直径IoOmm,顶部宜开设1~2个溢浆孔；为增加刚度防止护筒变形，在护筒上、中、下部各焊一道箍筋加强。
①护筒采用人工挖坑埋设法，基坑内径比桩径大30cm,确保基底密实无扰动，然后回填不透水粘土50cm并分层夯实（每层厚度不大于30cm）,采用装载机或小型吊车吊放钢护筒就位。
②埋设护筒时通过定位的控制桩放样，把钻孔中心的位置标注于孔底。
再把护筒吊放进孔内，找出护筒的圆心位置，用十字线挂在护筒顶部或底部，然后移动钢护筒，使护筒中心与钻孔中心位置重合，护筒中心与桩中心的偏差不得大于50mm。
同时用水平尺或垂球检查，使护筒竖直。
此后即在护筒周围对称地、均匀地回填最佳含水量的粘土，要分层夯实，达到最佳密实度，以保证其垂直度及防止泥浆流失及位移、掉落。
③根据设计要求和场地的水文地质情况；护筒的埋设深度在粘性土中不宜小于1.0m,沙土中不宜小于1.5m,孔口以高于周围地面0.3~0.5m、高出施工水位1.0~2.0m为准。
④埋设完毕后的护筒倾斜度不得大于1%,平面位置的偏差不得大于5cm o⑤护筒埋好后，需再一次进行桩位中心测量，如有误差进行调整，并在护筒旁边做一标高点，以随时检查孔底标高。
钻孔灌注桩干作业成孔施工工艺
钻孔灌注桩干作业成孔施工工艺
一、工程概况
本工程计划采用钻孔灌注桩作为基础设施的桩构件。
钻孔灌注桩是一种在原地施工的桩式基础,其主要工艺流程为:利用旋转钻头在地基预设位置钻掘圆形孔洞,然后利用水泵灌注混凝土或其他流变体进行桩体成型。
二、施工设备
1. 钻机:主要用于钻掘桩孔。
选择功率不低于150千瓦的电动旋转钻头绞钻机。
2. 输送泵:主要用于向桩孔内输送混凝土或灌注液。
选择容量不小于10立方米/小时的螺旋输送泵。
3. 混凝土搅拌车:提供施工混凝土。
选择容量不小于6立方米的重联式连续工作混凝土搅拌车。
4. 其他辅助设备:如混凝土打料机、采样袋等。
三、施工流程
1. 挖掘工作面,修整桩位。
2. 依据设计图纸保证桩位位置准确。
3. 吊装旋转钻头,启动钻机开始钻掘桩孔。
4. 钻到设计毕深度结束钻掘。
清理桩孔底面。
5. 开动输送泵开始向桩孔内输送混凝土或其他流变体。
6. 灌注结束后保证混凝土浮升到预留高度,然后收队离场。
7. 复查混凝土质量,观察衬砌收缩情况并做好记录。
四、质量控制
严格控制施工工艺各工序,拿包灌注量及设计强度混凝土,做好桩身检查,确保工程质量。
干作业螺旋钻孔灌注桩施工工艺
螺旋钻孔灌注桩1 __范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。
2 施工准备2.1 材料及主要机具：2.1.1 水泥：宜用425号矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：卵石或碎石，粒径5〜32mm，含泥量不大于2%。
2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。
2.1.5 垫块：用1 : 3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。
2.1.6 火烧丝：规格18〜20号铁丝烧成。
2.1.7 外加剂：掺合料；根据施工需要通过试验确定。
2.1.8 主要机具：2.1.8.1 螺旋钻孔机：常用的主要技术参数见表2-7。
常用螺旋钻孔机的主要技术参数表2-72.1.8.2 机动小翻斗车或手推车，装卸运土或运送混凝土。
2.1.8.3 长、短棒式振捣器。
部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。
2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.2.3 分段制作好钢筋笼，其长度以5〜8m为宜。
2.2.4 根据图纸放出轴线及桩位点，抄上水平标高木撅，并经过预检签证。
2.2.5 施工前应作成孔试验，数量不少于两根。
2.2.6 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
3操作工艺3.1 工艺流程：3.1.1 成孔工艺流程：3.1.2 浇筑混凝土工艺流程:3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3.3 钻孔：调直机架挺杆，对好桩位(用对位圈) ，开动机器钻进、出土，达到控制深度后停钻、提钻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

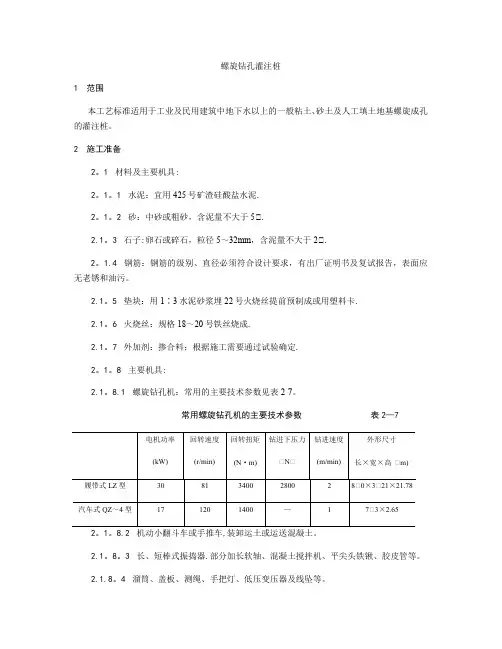

螺旋钻孔灌注桩
1 范围
本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。
2 施工准备
2.1材料及主要机具：
2.1.1水泥：宜用425号矿渣硅酸盐水泥。
2.1.2砂：中砂或粗砂，含泥量不大于5%。
2.1.3石子：卵石或碎石，粒径5～32mm，含泥量不大于2%。
2.1.4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。
2.1.5垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。
2.1.6火烧丝：规格18～20号铁丝烧成。
2.1.7外加剂：掺合料；根据施工需要通过试验确定。
2.1.8主要机具：
2.1.8.1螺旋钻孔机：常用的主要技术参数见表2-7。
常用螺旋钻孔机的主要技术参数表2-7
2.1.8.2机动小翻斗车或手推车，装卸运土或运送混凝土。
2.1.8.3长、短棒式振捣器。
部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.1.8.4溜筒、盖板、测绳、手把灯、低压变压器及线坠等。
2.2作业条件：
2.2.1地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.2.3分段制作好钢筋笼，其长度以5～8m为宜。
2.2.4根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。
2.2.5施工前应作成孔试验，数量不少于两根。
2.2.6要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
3 操作工艺
3.1工艺流程：
3.1.1成孔工艺流程：
→→→→→
3.1.2浇筑混凝土工艺流程：
→
3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3.3钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。
3.4检查成孔质量：
3.4.1钻深测定。
用测深绳（锤）或手提灯测量孔深及虚土厚度。
虚土厚度等于钻孔深的差值。
虚土厚度一般不应超过10cm。
3.4.2孔径控制。
钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。
3.5孔底土清理。
钻到预定的深度后，必须在孔底处进行空转清土，然后停止转动；提钻杆，不得曲转钻杆。
孔底的虚土厚度超过质量标准时，要分析原因，采取措施进行处理。
进钻过程中散落在地面上的土，必须随时清除运走。
3.6移动钻机到下一桩位。
经过成孔检查后，应填好桩孔施工记录。
然后盖好孔口盖板，并要防止在盖板上行车或走人。
最后再移走钻机到下一桩位。
3.7浇筑混凝土：
3.7.1移走钻孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度。
有不符合质量标准要求时，应处理合格后，再进行下道工序。
3.7.2吊放钢筋笼：钢筋笼放入前应先绑好砂浆垫块（或塑料卡）；吊放钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁。
钢筋笼放到设计位置时，应立即固定。
遇有两段钢筋笼连接时，应采取焊接，以确保钢筋的位置正确，保证层厚度符合要求。
3.7.3放溜筒浇筑混凝土。
在放溜筒前应再次检查和测量钻孔内虚土厚度。
浇筑混凝土时应连续进行，分层振捣密实，分层高度以捣固的工具而定。
一般不得大于1.5m。
3.7.4混凝土浇筑到桩顶时，应适当超过桩顶设计标高，以保证在凿除浮浆后，桩顶标高符合设计要求。
3.7.5撤溜筒和桩顶插钢筋。
混凝土浇到距桩顶1.5m时，可拔出溜筒，直接浇灌混凝土。
桩顶上的钢筋插铁一定要保持垂直插入，有足够的保护层和锚固长度，防止插偏和插斜。
3.7.6混凝土的坍落度一般宜为8～10cm；为保证其和易性及坍落度，应注意调整砂率和掺入减水剂、粉煤灰等。
3.7.7同一配合比的试块，每班不得少于一组。
3.8冬、雨期施工：
3.8.1冬期当温度低于0℃以下浇筑混凝土时，应采取加热保温措施。
浇筑时，混凝土的温度按冬施方案规定执行。
在桩顶未达到设计强度50%以前不得受冻。
当气温高于30℃时，应根据具体情况对混凝土采取缓凝措施。
3.8.2雨期严格坚持随钻随浇筑混凝土的规定，以防遇雨成孔后灌水造成塌孔。
雨天不能进行钻孔施工。
现场必须有排水的各种措施，防止地面水流入槽内，以免造成边坡塌方或基土沉陷、钻孔机倾斜等。
4 质量标准
4.1保证项目：
4.1.1灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。
4.1.2成孔深度必须符合设计要求。
以摩擦力为主的桩，沉渣厚度严禁大于300mm；以端承力为主的桩，沉渣厚度严禁大于100mm。
4.1.3实际浇筑混凝土量，严禁小于计算体积。
4.1.4浇筑混凝土后的桩顶标高及浮浆的处理，必须符合设计要求和施工规范的规定。
4.2允许偏差项目，见表2-8。
5 成品保护
5.1钢筋笼在制作、运输和安装过程中，应采取措施防止变形。
吊入钻孔时，应有保护垫块。
或垫管和垫板。
5.2钢筋笼在吊放入孔时，不得碰撞孔壁。
浇筑混凝土时，应采取措施固定其位置。
5.3灌注桩施工完毕进行基础开挖时，应制定合理的施工顺序和技术措施，防止桩的位移和倾斜。
并应检查每根桩的纵横水平偏差。
螺旋钻成孔灌注桩允许偏差表2-8
5.4成孔内放入钢筋笼后，要在4h内浇筑混凝土。
在浇筑过程中，应有不使钢筋笼上浮和防止泥浆污染的措施。
5.5安装钻孔机、运输钢筋笼以及浇筑混凝土时，均应注意保护好现场的轴线桩、高程桩。
5.6桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。
5.7桩头混凝土强度，在没有达到5MPa时，不得碾压，以防桩头损坏。
6 应注意的质量问题
6.1孔底虚土过多：钻孔完毕，应及时盖好孔口，并防止在盖板上过车和行走。
操作中应及时清理虚土。
必要时可二次投钻清土。
6.2塌孔缩孔：注意土质变化，遇有砂卵石或流塑淤泥、上层滞水层渗漏等情况，应会同有关单位研究处理。
6.3桩身混凝土质量差：有缩颈、空洞、夹土等，要严格按操作工艺边浇筑混凝土边振捣的规定执行。
严禁把土和杂物混入混凝土中一起浇筑。
6.4钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，没有严格按操作规定执行。
必须加强对操作工人的技术交底，严格执行加固的质量措施。
6.5当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，应立即停车检查。
6.6混凝土浇到接近桩顶时，应随时测量顶部标高，以免过多截桩和补桩。
6.7钻孔进入砂层遇到地下水时，钻孔深度应不超过初见水位，以防塌孔。
7 质量记录
本工艺标准应具备以下质量记录：
7.1水泥的出厂证明及复验证明。
7.2钢筋的出厂证明或合格证以及钢筋试验单抄件。
7.3试桩的试压记录。
7.4补桩的平面示意图。
7.5灌注桩施工记录。
7.6混凝土试配申请单和试验室签发的配合比通知单。
7.7混凝土试块28d标养抗压强度试验报告。
7.8商品混凝土的出厂合格证。
