气动电磁阀工作原理教学提纲
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它是通过电磁力作用控制气体流动的一种装置。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀主要由阀体、阀门、电磁铁、密封件等组成。
阀体是整个气动电磁阀的主体部分，通常由铸铁或铝合金制成。
阀门是控制气体流动的关键部件，通常由橡胶或塑料材料制成。
电磁铁是驱动阀门开关的核心部件，通过电流的通断控制阀门的开闭。
密封件用于保证阀门的密封性能，通常采用橡胶或聚四氟乙烯等材料制成。
2. 工作原理当电磁铁通电时，会产生电磁力，使得阀门的阀芯被吸引，阀门打开；当电磁铁断电时，电磁力消失，阀芯受到弹簧的作用力，阀门关闭。
通过控制电磁铁的通断来实现气体的流通或截断。
3. 工作过程当气动电磁阀处于关闭状态时，电磁铁不通电，阀芯受到弹簧的作用力，将阀门关闭。
此时，气体无法通过阀门流动。
当需要打开阀门时，通过控制电磁铁通电，产生电磁力，使得阀芯被吸引，阀门打开。
此时，气体可以顺利通过阀门流动。
当需要关闭阀门时，停止电磁铁通电，电磁力消失，阀芯受到弹簧的作用力，将阀门关闭。
此时，气体无法通过阀门流动。
4. 特点和应用气动电磁阀具有响应速度快、可靠性高、使用寿命长等特点，广泛应用于工业自动化控制系统中。
例如，气动电磁阀可以用于控制气缸的运动，实现物体的抓取、移动、定位等操作；也可以用于控制气体流动，实现气体的输送、分配、排放等功能。
此外，气动电磁阀还可以与其他控制元件配合使用，如压力传感器、温度传感器等，实现更复杂的控制功能。
例如，在某个工业生产过程中，可以通过气动电磁阀控制气体流动，同时通过压力传感器监测气体压力，实现对生产过程的精确控制。
总结：气动电磁阀是一种通过电磁力作用控制气体流动的装置。
它由阀体、阀门、电磁铁、密封件等组成，通过控制电磁铁的通断来实现阀门的开闭。
气动电磁阀具有响应速度快、可靠性高、使用寿命长等特点，广泛应用于工业自动化控制系统中。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它的工作原理是基于气动和电磁的相互作用。
下面将详细介绍气动电磁阀的工作原理。
一、结构组成气动电磁阀由电磁铁、阀体、阀芯和弹簧等部件组成。
其中，电磁铁是控制气动电磁阀开关的关键部件，阀体是气体流通的通道，阀芯则是控制气体流通的关键部件。
二、工作原理1. 电磁铁工作原理气动电磁阀的工作原理首先是由电磁铁控制的。
当电磁铁通电时，电流通过线圈产生磁场，磁场作用于铁芯，使铁芯磁化。
磁化后的铁芯会吸引阀体上的阀芯，使阀芯与阀体之间的密封断开，从而使气体得以流通。
当电磁铁断电时，铁芯失去磁化，阀芯则会由于弹簧的作用而复位，密封恢复，气体住手流通。
2. 阀体和阀芯工作原理阀体是气体流通的通道，通常由铜、铁等材料制成，具有良好的导热性和耐腐蚀性。
阀芯则是控制气体流通的关键部件，通常由气密性较好的材料制成，如橡胶、金属等。
当电磁铁通电时，阀芯与阀体之间的密封断开，气体可以通过阀体流通；当电磁铁断电时，阀芯由于弹簧的作用而复位，密封恢复，气体住手流通。
3. 弹簧工作原理弹簧是气动电磁阀的重要辅助部件，它的作用是使阀芯在电磁铁断电时能够迅速复位，恢复密封状态。
弹簧通常采用高弹性的材料制成，具有良好的回弹性和耐腐蚀性。
三、工作过程气动电磁阀的工作过程可以分为两个阶段：开启阶段和关闭阶段。
1. 开启阶段当电磁铁通电时，电流通过线圈产生磁场，磁场作用于铁芯，使铁芯磁化。
磁化后的铁芯会吸引阀体上的阀芯，使阀芯与阀体之间的密封断开，从而使气体得以流通。
2. 关闭阶段当电磁铁断电时，铁芯失去磁化，阀芯则会由于弹簧的作用而复位，密封恢复，气体住手流通。
四、应用领域气动电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压系统：用于控制液压系统中的气体流通，实现液压系统的控制和调节。
2. 气动系统：用于控制气动系统中的气体流通，实现气动系统的控制和调节。
气动电磁阀的工作原理
气动电磁阀的工作原理1. 气动电磁阀的定义气动电磁阀，简称气阀，是一种通过电磁力控制气体流量的装置，广泛应用于工业自动化控制系统中。
2. 气动电磁阀的组成气动电磁阀由主体、电磁铁、弹簧片、导管和密封元件五部分组成。
主体：通常由钢材或铸铁制成，内部包含喷嘴、气道等组件。
电磁铁：由铁芯、线圈和防护外壳组成，负责产生电磁力，控制主体内部的气流。
弹簧片：位于电磁铁上方，是气动电磁阀的控制元件，控制压力在一定范围内，使气门打开或关闭。
导管和密封元件：导管连接主体和气路，密封元件确保气体不会泄露。
3. 气动电磁阀的工作原理气动电磁阀的工作原理是利用电磁铁的磁场控制主体中的气流。
当电磁铁通电时，铁心上会产生一个磁场，吸引弹簧片下压，使得主体中的气道通畅，气体流动。
当电流断开时，磁场消失，弹簧片会将主体密封，切断气体流。
在工业自动化系统中，气动电磁阀通常由PLC等工控设备控制，以实现自动化生产流程的控制和调节。
4. 气动电磁阀的应用领域气动电磁阀凭借其快速、灵活的控制特性，被广泛应用于许多领域，包括：1. 工业自动化控制系统。
气动电磁阀常用于控制气体流量，监测和控制工业生产过程中的压力、液位等参数，以实现稳定、高效的自动化生产。
2. 汽车和工程机械。
气动电磁阀被应用于汽车气门控制系统、油门控制系统等，以及挖掘机、铲车等工程机械中的振动降低、行走控制等领域。
3. 液压系統。
气动电磁阀可控制液压系统中的气体流量，通过改变液压系统的压力，控制机器的运动和力量输出。
4. 电子设备。
气动电磁阀被应用于空气净化、气体分离等电子设备中，以确保设备的正常运行。
5. 气动电磁阀的发展趋势随着自动化技术的发展和产业智能化的推进，气动电磁阀也在不断演变和完善。
目前，气动电磁阀的发展趋势主要集中在以下几个方面：1. 智能化。
随着工业自动化技术的不断发展，气动电磁阀也将向智能化方向发展，通过智能控制系统实现快速、高效的生产流程控制。
2. 节能。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀的工作原理是指通过气动力和电磁力的相互作用，控制阀门的开关状态。
下面将详细介绍气动电磁阀的工作原理及其相关知识。
一、气动电磁阀的基本结构气动电磁阀由电磁铁和气阀两部分组成。
电磁铁包括线圈、铁芯和阀芯，气阀包括阀体、阀座和阀盖。
当电磁铁通电时，产生磁场，吸引阀芯与阀座之间的间隙，从而使气阀开启或关闭。
二、气动电磁阀的工作原理1. 开启状态：当电磁铁通电时，电流通过线圈产生磁场，使铁芯受到吸引力，阀芯随之向下移动，与阀座之间的间隙减小，气阀打开，气体从进气口进入阀体，通过阀座和阀芯的通道，最终流出阀体的出口。
这样，气动电磁阀处于开启状态。
2. 关闭状态：当电磁铁断电时，磁场消失，铁芯失去吸引力，弹簧的作用下，阀芯回到初始位置，与阀座之间的间隙增大，气阀关闭。
此时，进气口与出口之间的通道被阻断，气体无法通过，气动电磁阀处于关闭状态。
三、气动电磁阀的特点和应用1. 特点：- 快速响应：气动电磁阀的开启和关闭速度快，响应时间短，适用于快速控制系统。
- 高可靠性：气动电磁阀采用机械传动，结构简单，故障率低，使用寿命长。
- 节能环保：气动电磁阀工作时不需要电能，只需通过气源供气，节能环保。
- 安全可靠：气动电磁阀的密封性好，能够有效防止气体泄漏，确保系统安全可靠。
2. 应用：- 工业自动化控制系统：气动电磁阀广泛应用于工业自动化控制系统中，用于控制气体的流量、压力和方向等参数。
- 液压系统：气动电磁阀可用于液压系统中，控制液体的流动和压力。
- 燃气系统：气动电磁阀可用于燃气系统中，控制燃气的供应和停止。
- 污水处理系统：气动电磁阀可用于污水处理系统中，控制污水的排放和处理过程。
四、气动电磁阀的选型和安装注意事项1. 选型：- 工作压力：根据实际工作条件选择合适的工作压力范围。
- 介质：根据介质的性质选择适合的材质和密封材料。
- 温度范围：根据工作环境的温度范围选择合适的气动电磁阀。
气动电磁阀工作原理
气动电磁阀工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它的工作原理是通过电磁力控制阀门的开关状态，实现对气体或液体的流量控制。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀一般由阀体、阀芯、电磁铁、弹簧等组成。
其中，阀体是整个阀门的外壳，内部包含了阀芯和阀座。
阀芯是气动电磁阀的关键部件，通过电磁力的作用来控制阀门的开关状态。
2. 工作原理当电磁铁通电时，会产生一个磁场，这个磁场会吸引阀芯。
阀芯被吸引后，与阀座之间的密封面就断开了，从而使介质（气体或液体）能够通过阀门流动。
当电磁铁断电时，阀芯会被弹簧弹回原位，与阀座再次接触，阀门关闭，介质停止流动。
3. 控制方式气动电磁阀可以通过不同的控制方式来实现开关状态的控制。
常见的控制方式有两种：直接控制和间接控制。
- 直接控制：当电磁铁通电时，阀芯被吸引，阀门打开；断电时，阀芯被弹簧弹回，阀门关闭。
这种控制方式简单直接，适用于一些简单的开关控制场景。
- 间接控制：当电磁铁通电时，会产生一个气压信号，通过气压信号传递给气动装置，进而控制阀门的开关状态。
这种控制方式适用于一些复杂的控制场景，可以实现远距离的控制。
4. 应用领域气动电磁阀广泛应用于工业自动化系统中，如流体控制系统、气动传动系统、液压系统等。
具体应用领域包括：- 自动化生产线：气动电磁阀可以控制气体或液体在生产线上的流动，实现自动化的生产过程。
- 液压系统：气动电磁阀可以控制液压系统中的液体流动，实现对液压缸等执行器的控制。
- 空压系统：气动电磁阀可以控制空压系统中的气体流动，实现对压缩空气的控制。
总结：气动电磁阀是一种通过电磁力控制阀门开关状态的控制元件。
它的工作原理简单明了，通过电磁铁的通断控制阀芯的位置，从而实现对气体或液体的流量控制。
气动电磁阀广泛应用于工业自动化系统中，具有可靠性高、稳定性好等优点。
在实际应用中，需要根据具体的控制需求选择合适的控制方式和型号。
气动电磁阀工作原理

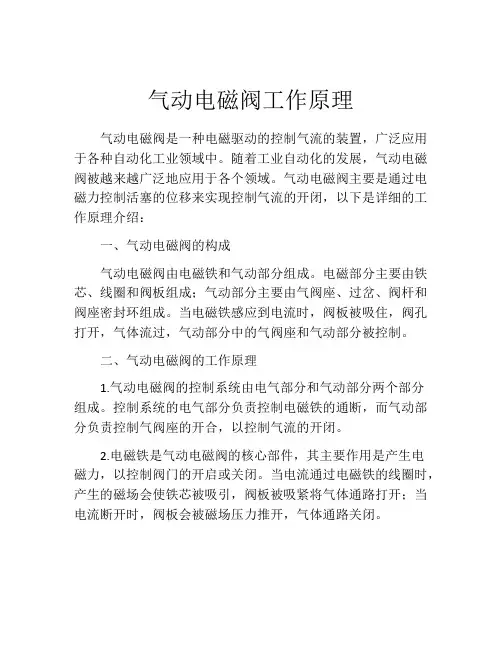

气动电磁阀工作原理气动电磁阀是一种电磁驱动的控制气流的装置，广泛应用于各种自动化工业领域中。
随着工业自动化的发展，气动电磁阀被越来越广泛地应用于各个领域。
气动电磁阀主要是通过电磁力控制活塞的位移来实现控制气流的开闭，以下是详细的工作原理介绍：一、气动电磁阀的构成气动电磁阀由电磁铁和气动部分组成。
电磁部分主要由铁芯、线圈和阀板组成；气动部分主要由气阀座、过岔、阀杆和阀座密封环组成。
当电磁铁感应到电流时，阀板被吸住，阀孔打开，气体流过，气动部分中的气阀座和气动部分被控制。
二、气动电磁阀的工作原理1.气动电磁阀的控制系统由电气部分和气动部分两个部分组成。
控制系统的电气部分负责控制电磁铁的通断，而气动部分负责控制气阀座的开合，以控制气流的开闭。
2.电磁铁是气动电磁阀的核心部件，其主要作用是产生电磁力，以控制阀门的开启或关闭。
当电流通过电磁铁的线圈时，产生的磁场会使铁芯被吸引，阀板被吸紧将气体通路打开；当电流断开时，阀板会被磁场压力推开，气体通路关闭。
3.气动部分由气阀座、过岔、阀杆、阀座密封环等部件组成。
当电磁铁通电时，气阀座被抬离阀座密封环，气体流经阀口；当电磁铁断电时，气阀座回到原位，气体流动被阻止。
三、气动电磁阀的工作方式1.单向控制：当气动电磁阀的气阀座被吸住时，气体从一个方向流向另一个方向；当电磁阀断电时，气动电磁阀的气阀座回到原位置，气体无法流动。
2.双向控制：当气动电磁阀气动部分的两个气阀座都被吸住时，气体可以从两个方向流动。
当电磁阀断电时，两个气阀座都回到原位置，气体无法流动。
3.正反控制：当气动电磁阀的气阀座被吸住时，气体从一个方向流向另一个方向。
当电磁铁通电时会使气阀座回到原位。
如果要改变气流的方向时，可以改变气阀座的位置来实现正反控制。
四、气动电磁阀的特点1.灵敏度高：气动电磁阀具有快速的响应时间，对于高频率的气动控制非常重要。
2.通用性强：气动电磁阀适用于各种气动设备，如气动加压机、防爆阀等。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
它的工作原理是通过电磁力来控制气流的开启和关闭。
下面将详细介绍气动电磁阀的工作原理。
一、气动电磁阀的组成气动电磁阀主要由电磁铁、阀体、阀芯和弹簧等组成。
1. 电磁铁：是气动电磁阀的核心部件，通过电流激励产生电磁力，控制阀芯的运动。
2. 阀体：是气动电磁阀的外壳，起到固定和密封的作用。
通常采用铜、铁等材料制成。
3. 阀芯：是气动电磁阀的关键部件，通过电磁力的作用来控制气流的开启和关闭。
阀芯通常由铁、不锈钢等材料制成。
4. 弹簧：用于恢复阀芯的位置，当电磁铁不通电时，弹簧会将阀芯复位到初始位置。
二、气动电磁阀的工作原理1. 开关型气动电磁阀的工作原理开关型气动电磁阀有两种状态：开启状态和关闭状态。
当电磁铁通电时，产生的电磁力将阀芯吸引，使其与阀座分离，气流得以通过，实现开启状态。
当电磁铁断电时，弹簧的作用将阀芯恢复到初始位置，与阀座接触，气流被阻断，实现关闭状态。
2. 比例型气动电磁阀的工作原理比例型气动电磁阀可以根据电磁力的大小来调节气流的流量。
当电磁铁通电时，电磁力的大小会影响阀芯与阀座之间的间隙，从而调节气流的流量。
电磁力越大，间隙越大，气流流量越大；电磁力越小，间隙越小，气流流量越小。
当电磁铁断电时，弹簧的作用将阀芯恢复到初始位置，气流被阻断。
三、气动电磁阀的应用气动电磁阀广泛应用于各个领域，如工业自动化、机械设备、冶金、石化、电力等。
它可以用于控制气体的流量、压力、方向等参数，实现自动化控制。
例如，在工业自动化中，气动电磁阀可以用于控制气缸的运动。
当电磁铁通电时，气动电磁阀打开，气体进入气缸，推动活塞运动；当电磁铁断电时，气动电磁阀关闭，气体停止进入气缸，活塞停止运动。
在石化行业中，气动电磁阀可以用于控制管道中的气体流量。
通过调节电磁力的大小，可以实现对气体流量的精确控制，满足不同工艺过程的需要。
总结：气动电磁阀是一种常用的控制元件，通过电磁力来控制气流的开启和关闭。
气动电磁阀工作原理
气动电磁阀工作原理气动电磁阀是一种常用的控制元件，用于控制气体或者液体的流动。
它通过电磁力驱动阀芯的开闭，从而控制介质的通断。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀由阀体、阀芯、电磁线圈、弹簧等部份组成。
阀体通常由铝合金或者不锈钢制成，具有良好的耐腐蚀性和密封性。
阀芯是控制介质流动的关键部件，通常由铁制成，具有较高的磁导率。
电磁线圈通过电流产生磁场，驱动阀芯的运动。
弹簧用于保持阀芯在无电流状态下的闭合状态。
2. 工作原理当气动电磁阀处于闭合状态时，电磁线圈中无电流通过，阀芯由弹簧压力将阀体与阀座密切闭合，阻挠介质的流动。
当电磁线圈通电时，产生的磁场使阀芯受到吸引力，克服弹簧的压力，阀芯向上挪移，与阀座分离，介质开始流动。
当电磁线圈断电时，阀芯受到弹簧的压力，回到闭合状态，阀体与阀座再次密切闭合，介质住手流动。
3. 控制方式气动电磁阀可以通过不同的控制方式实现对介质的控制。
常见的控制方式有两位二通、两位三通和三位五通。
两位二通阀用于控制介质的通断，惟独开和闭两种状态。
两位三通阀用于控制介质的正反向流动，具有两种开启状态和一种闭合状态。
三位五通阀用于控制介质的多个进出口，具有三种开启状态和两种闭合状态。
4. 应用领域气动电磁阀广泛应用于工业自动化控制系统中，用于控制气体和液体的流动。
它可以与传感器、PLC等设备配合使用，实现对工业过程的自动化控制。
气动电磁阀在石油、化工、电力、冶金、医药等行业中有着重要的应用，如控制流体的进出、流量调节、压力控制等。
5. 优点和注意事项气动电磁阀具有结构简单、可靠性高、响应速度快、使用寿命长等优点。
然而，在使用气动电磁阀时需要注意以下几点：首先，应根据介质的性质选择合适的阀体材料，以确保阀体的耐腐蚀性；其次，应根据介质的流量和压力选择合适的阀芯直径和类型；最后，应定期检查和维护气动电磁阀，以确保其正常运行。
总结：气动电磁阀是一种常用的控制元件，通过电磁力驱动阀芯的开闭，控制气体或者液体的流动。
描述气动电磁阀的工作原理
描述气动电磁阀的工作原理
气动电磁阀是一种将气动信号转化为相应的电磁信号控制气体流动的装置。
其工作原理如下：
1. 结构组成：气动电磁阀主要由气缸、电磁铁和阀芯组成。
阀芯位于气缸内，通过电磁铁的控制来使阀芯开启或关闭。
2. 阀芯控制：当电磁铁得到控制信号时，它会激励起来，产生磁力，使阀芯被吸引，从而打开气阀。
当控制信号消失时，电磁铁停止激励，磁力消失，阀芯恢复原状，关闭气阀。
这样，可以通过控制电磁铁的通断来控制气阀的开关。
3. 气体流动：当气阀开启时，气压会推动阀芯，使其与阀座分离，气体可以通过阀体的通道流动。
当气阀关闭时，气压不再推动阀芯，阀芯与阀座紧密贴合，阻止气体流动。
4. 控制信号：气动电磁阀的控制信号一般为电信号，如开关量信号或模拟量信号。
通过控制信号的输入，可以控制电磁铁的通断，进而控制气阀的开关状态。
5. 应用场景：气动电磁阀广泛应用于自动化系统中，用于控制气体的通断、调节气体的流量或压力。
常见的应用场景包括工业生产、制造业、流体控制系统等。
气动电磁阀的工作原理
气动电磁阀的工作原理引言概述：气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过电磁力控制气体的流动，实现对气体的开关控制。
本文将详细介绍气动电磁阀的工作原理及其五个关键部分。
一、电磁线圈部分1.1 线圈结构：气动电磁阀的电磁线圈由绝缘材料包裹的导线组成，通常采用铜线制成。
1.2 电磁力原理：当电磁线圈通电时，会产生磁场，磁场与阀芯上的磁性材料相互作用，产生电磁力。
1.3 线圈参数：电磁线圈的参数包括电流、电压和电阻等，这些参数会影响电磁力的大小和阀芯的运动速度。
二、阀芯部分2.1 结构和材料：阀芯是气动电磁阀的核心部件，通常由磁性材料制成，如铁、钢等。
它的形状和尺寸会影响气体的流动特性。
2.2 运动原理：当电磁力作用于阀芯时，阀芯会产生位移，从而改变气体的流通通路。
阀芯的位移大小与电磁力成正比。
2.3 密封性能：阀芯与阀座之间的密封性能对气动电磁阀的工作效果至关重要。
阀芯通常采用弹簧结构，可以保证阀芯与阀座之间的良好密封。
三、气体流通部分3.1 阀体结构：气动电磁阀的阀体通常由铝合金或不锈钢制成，具有良好的耐腐蚀性和密封性能。
3.2 气体流通原理：当阀芯位于不同位置时，气体的流通通路也会发生改变。
阀芯位于开启状态时，气体可以顺利通过；而当阀芯位于关闭状态时，气体无法通过。
3.3 气体流量控制：通过调节阀芯的位置，可以控制气体的流量大小。
阀芯位于不同位置时，气体流通的通道面积不同，从而实现对气体流量的调节。
四、控制电路部分4.1 电源供应：气动电磁阀通常需要外部直流电源供电，电源的稳定性和电压的合适性对阀芯的运动速度和稳定性有重要影响。
4.2 控制信号：通过控制信号的输入，可以控制电磁线圈的通电和断电，从而控制阀芯的位置。
4.3 控制方式：气动电磁阀的控制方式有直接控制和间接控制两种。
直接控制是指控制信号直接作用于电磁线圈；间接控制是指通过控制器、继电器等设备来间接控制电磁线圈。
气动电磁阀工作原理(二)
引言：气动电磁阀是现代自动控制系统中重要的元件之一，广泛应用于工业生产中的气动控制系统。
本文将对气动电磁阀的工作原理进行进一步的探讨。
概述：气动电磁阀是利用气动力学和电磁力学原理，通过电磁力的作用来控制气动系统中的气体流动。
它具有结构简单、工作可靠、响应速度快等特点，被广泛应用于各个领域的气动控制系统中。
正文内容：一、气动电磁阀的结构组成1.阀体和阀芯：阀体是由铝合金或不锈钢制成，具有良好的密封性能和抗腐蚀能力。
阀芯则是阀体内部的移动元件，通过电磁力的作用来控制阀门的开关。
2.电磁操纵器：电磁操纵器是将电能转化为机械能的装置，它通过电磁线圈产生的磁场来驱动阀芯的运动。
3.密封装置：气动电磁阀通过密封装置来实现对气体流动的控制和封堵。
4.连接件：连接件是将气动电磁阀与气压源、执行机构和控制器等部件连接起来的组件。
二、气动电磁阀的工作原理1.开关型气动电磁阀：开关型气动电磁阀是最常用的一种类型，它通过电磁力的作用来控制气动系统中气体的通断。
a.通电时：当电磁线圈通电时，产生的磁场使得阀芯向开放方向移动，气体得以通过通道流动。
b.断电时：当电磁线圈断电时，阀芯受到弹簧的作用回到初始位置，阀门关闭，气体停止流动。
2.比例型气动电磁阀：比例型气动电磁阀的工作原理与开关型类似，但是它可以根据输入的控制信号来调节阀门的开度，实现气体流量的调节。
a.电子部分：比例型气动电磁阀通过电子部分将输入的控制信号转化为电磁力的大小，进而控制阀芯的位移。
b.机械部分：阀芯的位移决定了阀门开度的大小，从而实现对气体流量的调节。
3.单向气动电磁阀：单向气动电磁阀通过气动力学原理实现气体只能在一个方向上流动，阻止反向流动。
a.工作原理：单向气动电磁阀通过阀体内部的单向阀片来实现气体的单向流动，阀片能根据气体的压力差自动打开或关闭。
4.四通气动电磁阀：四通气动电磁阀可以实现气体的多路流动，常用于复杂的气动控制系统中。
a.结构：四通气动电磁阀具有两个进气口和两个出气口，通过控制阀芯的位移来调节各个通道的开关状态。
气动电磁阀工作原理
气动电磁阀工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过控制气源的通断来实现对气体或液体介质的流量控制。
下面将详细介绍气动电磁阀的工作原理及其组成部分。
1. 工作原理气动电磁阀的工作原理基于电磁力和气动力的相互作用。
当电磁线圈通电时，产生的磁场会使得阀门的阀芯受到吸引力，从而打开或关闭阀门。
具体工作过程如下：1.1 阀门关闭状态当电磁线圈不通电时，阀门处于关闭状态。
此时，气源通过进气口进入阀体，并通过阀芯上的密封垫圈封堵住出口，阻止气体流动。
阀芯上的弹簧会使阀芯保持在关闭位置，确保气体不会泄漏。
1.2 阀门打开状态当电磁线圈通电时，产生的磁场会使得阀芯受到吸引力，克服弹簧的作用力，从而打开阀门。
此时，气源可以顺利通过进气口，经过阀芯的通道，流出阀体的出口。
阀芯上的密封垫圈会与阀体形成一条密封通道，确保气体不会泄漏。
2. 组成部分气动电磁阀由以下几个主要组成部分构成：2.1 阀体阀体是气动电磁阀的主体部分，通常由铝合金、不锈钢等材料制成。
阀体内部包含进气口、出气口以及与阀芯配合的密封垫圈。
阀体的结构设计直接影响阀门的通断性能。
2.2 阀芯阀芯是气动电磁阀的关键部件，通常由不锈钢制成。
它的形状和尺寸决定了阀门的通断状态。
阀芯上的密封垫圈起到密封作用，防止气体泄漏。
2.3 电磁线圈电磁线圈是气动电磁阀的控制部分，通常由铜线绕制而成。
当电磁线圈通电时，产生的磁场会使得阀芯受到吸引力，从而改变阀门的通断状态。
2.4 弹簧弹簧是气动电磁阀的辅助部件，通常由不锈钢制成。
它的作用是使阀芯保持在关闭位置，确保气体不会泄漏。
当电磁线圈通电时，阀芯受到吸引力，克服弹簧的作用力，从而打开阀门。
3. 工作特点气动电磁阀具有以下几个工作特点：3.1 快速响应由于气动电磁阀的工作原理是基于电磁力的作用，所以其响应速度非常快。
当电磁线圈通电或断电时，阀门的开闭动作几乎可以瞬间完成。
3.2 可靠性高气动电磁阀的结构简单，没有复杂的机械传动部件，因此具有较高的可靠性。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它的工作原理是基于气动力学和电磁原理相结合的。
一、气动原理气动电磁阀通过控制气源的通断来控制气体的流动。
在气动电磁阀内部，有一个气源接口和一个气体出口。
当气源接口通气时，气体经过阀体内的通道，从气体出口排出。
而当气源接口断气时，阀体内的通道被阻塞，气体无法流出。
二、电磁原理气动电磁阀的控制是通过电磁线圈来实现的。
电磁线圈通电时会产生磁场，这个磁场可以使得阀体内的活塞或者阀芯挪移。
当电磁线圈通电时，磁场会吸引活塞或者阀芯，使其与阀体连接。
这样，气体就可以从气源接口通过阀体的通道流出。
而当电磁线圈断电时，活塞或者阀芯会回到初始位置，阀体的通道被阻塞，气体无法流出。
三、工作过程气动电磁阀的工作过程可以分为两个阶段：通电阶段和断电阶段。
1. 通电阶段：当电磁线圈通电时，磁场会吸引活塞或者阀芯，使其与阀体连接。
此时，气源接口通气，气体经过阀体的通道流出。
这个过程可以实现气体的通断控制。
2. 断电阶段：当电磁线圈断电时，活塞或者阀芯会回到初始位置，与阀体分离。
此时，阀体的通道被阻塞，气体无法流出。
这个过程可以实现气体的住手流动。
四、应用领域气动电磁阀广泛应用于各种工业自动化系统中，例如：气动传输系统、液压控制系统、空调系统、供水系统等。
在这些系统中，气动电磁阀起到了控制气体流动的重要作用。
五、注意事项在使用气动电磁阀时，需要注意以下几点：1. 选择合适的电磁阀型号和规格，以满足系统的需求。
2. 定期检查电磁阀的工作状态，确保其正常运行。
3. 避免电磁阀长期处于通电状态，以免过热或者损坏。
4. 防止电磁阀受到外部物体的碰撞或者损坏。
5. 定期清洁电磁阀，以保持其良好的工作状态。
总结：气动电磁阀是一种基于气动力学和电磁原理的控制元件。
它通过控制气源的通断来控制气体的流动。
气动电磁阀的工作过程可以分为通电阶段和断电阶段，通过电磁线圈的通断控制阀体内部的活塞或者阀芯的挪移，从而实现气体的通断控制。
气动电磁阀工作原理
气动电磁阀工作原理气动电磁阀是一种常用的自动控制元件，广泛应用于工业生产中的气动系统。
它通过控制气压信号来控制气体或液体的流动，实现对系统的开关、调节和切换等功能。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀主要由电磁线圈、阀体、阀芯、弹簧、密封件等部件组成。
其中，电磁线圈是气动电磁阀的核心部件，通过电流的作用产生磁场，控制阀芯的运动。
2. 工作原理当电磁线圈通电时，产生的磁场使阀芯受到磁力作用，从而与阀体分离，气体或液体可以通过阀体流动；当电磁线圈断电时，阀芯受到弹簧力的作用，与阀体接触，阀体关闭，停止气体或液体的流动。
3. 控制方式气动电磁阀的控制方式有两种：直接控制和间接控制。
直接控制是指电磁线圈直接控制阀芯的开闭，适用于小流量、小口径的气动电磁阀；间接控制是指通过电磁线圈控制气动阀门或气缸，间接控制阀芯的开闭，适用于大流量、大口径的气动电磁阀。
4. 工作过程当气动电磁阀通电时，电磁线圈产生磁场，使阀芯受到磁力作用，与阀体分离，气体或液体可以通过阀体流动；当气动电磁阀断电时，阀芯受到弹簧力的作用，与阀体接触，阀体关闭，停止气体或液体的流动。
这样，通过控制电磁线圈的通断，可以实现对气动电磁阀的开关控制。
5. 应用领域气动电磁阀广泛应用于工业生产中的气动系统，如自动化生产线、机床设备、化工设备、石油设备等。
它在控制气体或液体流动方面具有快速、可靠、灵活的特点，能够满足不同工况下的控制需求。
总结：气动电磁阀是一种常用的自动控制元件，通过控制气压信号来控制气体或液体的流动。
它的工作原理是通过电磁线圈的通断来控制阀芯的开闭，实现对系统的开关、调节和切换等功能。
气动电磁阀具有结构简单、工作可靠、操作方便等特点，被广泛应用于工业生产中的气动系统。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过电磁力控制气源的通断，实现对气体流动的控制。
下面将详细介绍气动电磁阀的工作原理。
1. 基本结构气动电磁阀通常由电磁控制部份温和动执行部份组成。
电磁控制部份由线圈、铁芯和阀芯组成，它们构成为了电磁控制机构。
气动执行部份由阀体、阀芯和弹簧组成，它们构成为了气动执行机构。
2. 工作原理当电磁阀通电时，线圈产生磁场，磁场作用于铁芯，使铁芯磁化。
磁化后的铁芯会吸引阀芯，使阀芯与阀体之间的密封断开，气体可以通过阀体流动。
当电磁阀断电时，线圈的磁场消失，铁芯失去磁化，阀芯由于弹簧的作用重新与阀体接触，密封恢复，气体无法通过阀体流动。
3. 工作模式气动电磁阀有两种常见的工作模式：常闭和常开。
- 常闭模式：当电磁阀断电时，阀芯与阀体之间的密封恢复，气体无法通过阀体流动。
当电磁阀通电时，阀芯与阀体之间的密封断开，气体可以通过阀体流动。
- 常开模式：当电磁阀通电时，阀芯与阀体之间的密封断开，气体可以通过阀体流动。
当电磁阀断电时，阀芯与阀体之间的密封恢复，气体无法通过阀体流动。
4. 控制方式气动电磁阀的控制方式主要有两种：直接控制和间接控制。
- 直接控制：电磁阀的线圈直接与控制信号连接。
当控制信号触发时，电磁阀通电或者断电，实现气体流动的控制。
- 间接控制：电磁阀的线圈与控制信号通过中间继电器或者PLC等控制器连接。
控制器接收到控制信号后，通过继电器或者PLC控制电磁阀的通电或者断电，实现气体流动的控制。
5. 应用领域气动电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：- 液压与气动系统：在液压与气动系统中，气动电磁阀用于控制液压油或者气体的流动，实现对执行元件的控制，如气缸的伸缩、液压马达的启停等。
- 工业生产线：在工业生产线中，气动电磁阀用于控制流体的流动，实现对工艺流程的控制，如液体的输送、气体的排放等。
- 环境控制系统：在环境控制系统中，气动电磁阀用于控制空气的流动，实现对温度、湿度、压力等参数的调节，如空调系统、供暖系统等。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种广泛应用于工业自动化控制系统中的关键设备。
它通过控制气体的流动来实现对各种工艺参数的调节和控制。
本文将详细介绍气动电磁阀的工作原理，包括引言概述、正文内容和总结。
引言概述：气动电磁阀是一种能够控制气体流动的设备，广泛应用于工业领域。
它通过电磁力的作用，控制阀门的开启和关闭，从而实现对气体流动的调节和控制。
了解气动电磁阀的工作原理对于正确使用和维护该设备至关重要。
正文内容：一、电磁阀的基本构造1.1 线圈：电磁阀的核心部件，通过电流激励产生磁场，控制阀门的开启和关闭。
1.2 阀体：电磁阀的外壳，内部包含阀门和密封件，确保气体流动的可靠性和密封性。
1.3 阀门：由阀芯和阀座组成，通过电磁力的作用，实现阀门的开启和关闭。
二、气动电磁阀的工作过程2.1 开启过程：2.1.1 通电：当电流通过线圈时，线圈内产生磁场。
2.1.2 磁场作用：磁场作用于阀芯，将阀芯向上提起，使阀门开启。
2.1.3 气体流动：气体从进气口流入阀体，通过阀门进入下游管道，实现气体的流动。
2.2 关闭过程：2.2.1 断电：当电流停止通过线圈时，线圈内的磁场消失。
2.2.2 弹簧作用：弹簧将阀芯向下压低，使阀门关闭。
2.2.3 阻断气体流动：阀门关闭后，阻断气体的流动，实现对气体流量的控制。
三、气动电磁阀的工作特点3.1 快速响应：由于电磁力的作用，气动电磁阀的开启和关闭速度较快。
3.2 精确控制：通过控制电流的大小和开启时间，可以实现对气体流量的精确控制。
3.3 可靠性高：气动电磁阀采用可靠的密封结构，能够在高温、高压等恶劣环境下正常工作。
四、气动电磁阀的应用领域4.1 工业自动化：气动电磁阀广泛应用于工业自动化控制系统中，实现对各种工艺参数的调节和控制。
4.2 流体控制：气动电磁阀可用于液体和气体的控制，如液位控制、压力控制等。
4.3 环境保护：气动电磁阀可用于污水处理、废气处理等环境保护领域，实现对污染物的控制和处理。
气动电磁阀工作原理(一)2024
气动电磁阀工作原理（一）引言概述：气动电磁阀是一种常用的工业控制元件，广泛应用于气动系统中。
本文将介绍气动电磁阀的工作原理，包括其结构组成、工作方式、控制信号来源等内容，旨在帮助读者全面了解气动电磁阀的原理及应用。
正文内容：一、结构组成1.电磁阀外壳：一般采用铝合金材料，具有良好的导热性能和机械强度；2.线圈：将电流转化为磁场，并通过磁力控制气动阀门的开关；3.阀芯：根据电磁力的作用，在电磁力的引导下实现阀门的开关；4.密封件：保证气体在阀门关闭时不会泄漏；5.气缸：提供气动力和力矩，驱动阀门的开关动作。
二、工作方式1.停电状态：电磁阀通常为常闭型，即在停电状态下，阀门关闭，不通气；2.通电状态：当通电时，线圈产生磁场，吸引阀芯，使阀门打开，气体通路畅通；3.控制信号：通过控制线路的接通与断开，控制电磁阀的通电与停电状态；4.弹簧复位：当电磁阀停电或失去控制信号时，弹簧的复位力将阀芯推回，阀门关闭。
三、控制信号来源1.手动控制：通过手动旋钮或按钮来控制电磁阀的开关状态；2.自动控制：通过传感器检测系统中的某一参数变化，产生信号并控制电磁阀；3.PLC控制：将传感器采集的信号输入PLC，由PLC控制电磁阀进行开关控制；4.计算机控制：通过计算机程序控制电磁阀，实现精确的开关控制；5.远程控制：通过远程信号传输设备将控制信号远程传输至电磁阀进行控制。
四、小点1（此处展开第四部分的内容，按照要求撰写5-9个小点）五、小点1（此处展开第五部分的内容，按照要求撰写5-9个小点）总结：本文介绍了气动电磁阀的工作原理，包括其结构组成、工作方式以及控制信号的来源。
通过了解气动电磁阀的原理及应用，读者可以更好地掌握气动系统的控制原理，从而实现对工业过程的精确控制和自动化管理。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过控制电磁铁的通断来控制气体或液体的流动，实现对设备的控制和调节。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀由电磁铁、阀体、阀芯、弹簧、密封件等组成。
其中，电磁铁是气动电磁阀的核心部件，通过电磁激磁产生磁力，控制阀芯的运动，从而实现对气体或液体的流动的控制。
2. 工作原理气动电磁阀的工作原理是基于电磁铁的磁力作用。
当电磁铁通电时，电流通过线圈，产生磁场，使电磁铁成为磁体。
磁力作用下，阀芯被吸引，与阀座分离，开启阀门。
此时，气体或液体可以通过阀门流动。
当电磁铁断电时，磁场消失，阀芯受到弹簧的作用，被弹簧推回原位，与阀座接触，阀门关闭。
这样，气体或液体的流动被阻断。
3. 工作过程气动电磁阀的工作过程可以分为两个阶段：吸合阶段和复位阶段。
吸合阶段：当电磁铁通电时，电流通过线圈，产生磁场，吸引阀芯与阀座分离，开启阀门。
此时，气体或液体可以顺利通过阀门流动。
复位阶段：当电磁铁断电时，磁场消失，阀芯受到弹簧的作用，被弹簧推回原位，与阀座接触，阀门关闭。
这样，气体或液体的流动被阻断。
4. 控制方式气动电磁阀可以通过不同的控制方式来实现对设备的控制和调节。
常见的控制方式有两种：直接控制和间接控制。
直接控制：当电磁铁通电时，阀芯被吸引，与阀座分离，开启阀门。
当电磁铁断电时，阀芯受到弹簧的作用，被弹簧推回原位，与阀座接触，阀门关闭。
这种控制方式简单直接，适用于对流量要求不高的场合。
间接控制：当电磁铁通电时，通过控制气体或液体的压力来控制阀芯的运动。
当电磁铁断电时，通过减少或停止气体或液体的供应来控制阀芯的运动。
这种控制方式可以实现对流量的精确控制，适用于对流量要求较高的场合。
5. 应用领域气动电磁阀广泛应用于工业自动化系统中，用于控制和调节气体或液体的流动。
常见的应用领域包括：空调系统、供水系统、石油化工、食品加工、制药、纺织、冶金等。
气动电磁阀工作原理
气动电磁阀工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过电磁力控制气动阀芯的运动，实现气路的开关和控制。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀主要由电磁铁、阀体、阀芯和弹簧等部分组成。
其中，电磁铁是控制气动阀芯运动的核心部件，通过电流的通断来产生电磁力。
阀体是固定在气路中的外壳，用于支撑和保护阀芯。
阀芯是气动阀的运动部件，通过电磁力的作用实现开关和控制。
弹簧则起到复位和稳定阀芯位置的作用。
2. 工作原理当电磁铁通电时，产生的磁场会吸引阀芯，使其与阀座接触，气路关闭。
反之，当电磁铁断电时，阀芯受到弹簧的作用，回到初始位置，气路打开。
通过控制电磁铁的通断，可以实现气动电磁阀的开关和控制。
3. 工作过程气动电磁阀的工作过程可以分为两个阶段：吸合和释放。
（1）吸合阶段：当电磁铁通电时，产生的磁场会吸引阀芯，使其与阀座接触。
此时，气路关闭，介质无法通过阀体。
同时，阀芯上的密封圈与阀座之间形成密封，确保气路的封闭性。
（2）释放阶段：当电磁铁断电时，阀芯受到弹簧的作用，回到初始位置。
此时，阀芯与阀座分离，气路打开，介质可以流经阀体。
同时，阀芯上的密封圈与阀座之间的密封解除，气体可以流出。
4. 适用范围气动电磁阀广泛应用于工业自动化系统中，常见的应用场景包括气动控制系统、液压控制系统、气动执行机构控制等。
它可以实现气路的开关、流量调节、压力调节等功能。
5. 特点与优势气动电磁阀具有以下特点和优势：（1）响应速度快：由于电磁铁的工作原理，气动电磁阀的响应速度非常快，能够在短时间内完成开关和控制操作。
（2）可靠性高：气动电磁阀采用机械式控制，结构简单，故障率低，可靠性高。
（3）使用寿命长：气动电磁阀的结构设计合理，材料耐用，使用寿命长。
（4）安装方便：气动电磁阀的安装相对简单，只需将其与气路连接即可。
（5）适应性强：气动电磁阀可以适应不同介质和工况，具有较强的适应性。
气动电磁阀的工作原理
气动电磁阀的工作原理
一、引言
气动电磁阀是一种常用的自动化控制元件，广泛应用于工业自动化领域。
它通过电磁感应原理，控制气动系统的气体流动，从而实现气动设备的开关和控制。
本文将详细介绍气动电磁阀的工作原理，以便读者更好地理解其工作方式和应用。
二、正文
气动电磁阀的结构
气动电磁阀一般由阀体、阀芯、线圈、弹簧等部分组成。
阀体是气体的通道，阀芯是控制气体流动的关键部件，线圈是产生磁力的能源，弹簧是复位机构。
气动电磁阀的工作原理
（1）当线圈未通电时，弹簧的弹力使阀芯处于关闭状态，阻止气体流动。
（2）当线圈通电时，产生的磁力吸引阀芯移动，使气体通道打开，气体开始流动。
（3）当电流消失时，弹簧的弹力使阀芯回到关闭状态，停止气体流动。
气动电磁阀的控制方式
（1）通过控制线圈的电流大小，可以调节气体流量的大小。
（2）通过控制线圈的通断时间，可以实现气体的间歇控制。
（3）通过改变线圈的极性，可以改变阀芯的开启和关闭状态。
气动电磁阀的特点
（1）反应速度快，可以实现快速开关。
（2）控制精度高，可以实现精确的气体流量控制。
（3）结构简单，维护方便。
气动电磁阀的应用
气动电磁阀广泛应用于各种气动设备，如气压传动装置、气动控制设备、气压试验设备等。
它不仅可以实现气体的开关控制，还可以实现气体的流量调节、方向控制等多种功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动电磁阀工作原理
电气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理
在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，
恢复到原来的状态。
阀的功能：(Function)
电磁阀的菜单示它的电-气转换复杂性。
阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N 位”表示换向阀的切换位置，也表示阀的状态。
阀的位置数目就是N的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。
“M路”表示阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是M的数值，如二路阀，三路阀等。
图4.1a例子中的阀为3/2直动式电磁阀，念作“三路二位阀” ，表示该阀有两个位，即“通”和“断” 两个状态，有三个气口，分别为 1：
进气口，2：出气口，3：排气口。
