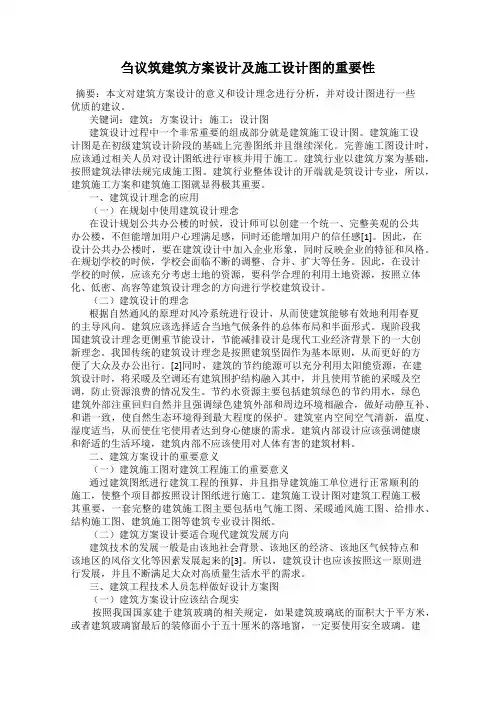

刍议筑建筑方案设计及施工设计图的重要性

刍议筑建筑方案设计及施工设计图的重要性

刍议筑建筑方案设计及施工设计图的重要性摘要:本文对建筑方案设计的意义和设计理念进行分析,并对设计图进行一些优质的建议。

关键词:建筑;方案设计;施工;设计图建筑设计过程中一个非常重要的组成部分就是建筑施工设计图。

建筑施工设计图是在初级建筑设计阶段的基础上完善图纸并且继续深化。

完善施工图设计时,应该通过相关人员对设计图纸进行审核并用于施工。

建筑行业以建筑方案为基础,按照建筑法律法规完成施工图。

建筑行业整体设计的开端就是筑设计专业,所以,建筑施工方案和建筑施工图就显得极其重要。

一、建筑设计理念的应用(一)在规划中使用建筑设计理念在设计规划公共办公楼的时候,设计师可以创建一个统一、完整美观的公共办公楼,不但能增加用户心理满足感,同时还能增加用户的信任感[1]。

因此,在设计公共办公楼时,要在建筑设计中加入企业形象,同时反映企业的特征和风格。

在规划学校的时候,学校会面临不断的调整、合并、扩大等任务。

因此,在设计学校的时候,应该充分考虑土地的资源,要科学合理的利用土地资源,按照立体化、低密、高容等建筑设计理念的方向进行学校建筑设计。

(二)建筑设计的理念根据自然通风的原理对风冷系统进行设计,从而使建筑能够有效地利用春夏的主导风向。

建筑应该选择适合当地气候条件的总体布局和半面形式。

现阶段我国建筑设计理念更侧重节能设计,节能减排设计是现代工业经济背景下的一大创新理念。

我国传统的建筑设计理念是按照建筑坚固作为基本原则,从而更好的方便了大众及办公出行。

[2]同时,建筑的节约能源可以充分利用太阳能资源,在建筑设计时,将采暖及空调还有建筑围护结构融入其中,并且使用节能的采暖及空调,防止资源浪费的情况发生。

节约水资源主要包括建筑绿色的节约用水,绿色建筑外部注重回归自然并且强调绿色建筑外部和周边环境相融合,做好动静互补、和谐一致,使自然生态环境得到最大程度的保护。

建筑室内空间空气清新,温度、湿度适当,从而使住宅使用者达到身心健康的需求。

方案图与施工图的区别

方案图与施工图的区别

方案图与施工图的区别1. 引言方案图和施工图是建筑设计和施工过程中两个重要的阶段。

方案图是建筑设计阶段的产物,它主要用于表达建筑设计师的创意和设计理念。

而施工图则是在方案图的基础上进行详细设计和施工准备的图纸。

本文将重点介绍方案图和施工图的区别和其在建筑设计和施工过程中的作用。

2. 方案图方案图是建筑设计阶段的关键产物之一。

它以平面图的形式展示建筑物的整体布局和结构,包括建筑的形状、尺寸、空间布局等信息。

方案图主要用于表达建筑设计师的创意和设计理念,它是建筑项目最初的设计表达方式。

方案图主要包括以下几个方面的内容:2.1 建筑形状方案图通过平面图的形式展示建筑物的整体形状。

它包括建筑物的外轮廓线、墙体的位置和尺寸等信息。

建筑形状在方案图中起到了初步确定建筑物外观和风格的作用。

2.2 空间布局方案图通过平面图和立面图展示建筑物内部的空间布局。

它包括房间的位置、大小和相对关系等信息。

空间布局在方案图中起到了初步确定建筑物功能和使用流程的作用。

2.3 结构布置方案图通过平面图和立面图展示建筑物的结构布置。

它包括柱子、梁、墙体等结构元素的位置、尺寸和布局等信息。

结构布置在方案图中起到了初步确定建筑物的结构安排和承重系统的作用。

3. 施工图施工图是在方案图的基础上进行详细设计和施工准备的图纸。

它是建筑施工过程中的重要依据,施工图的准确性和详细度将直接影响到建筑物的质量和施工进度。

施工图主要包括以下几个方面的内容:3.1 尺寸和标注施工图对建筑物的各个部位进行了详细标注和尺寸规定。

它包括墙体的厚度、柱子的尺寸、梁的跨度等信息。

尺寸和标注的准确性对于施工工人的操作和构件的加工都至关重要。

3.2 材料和构件施工图对于建筑物使用的材料和构件进行了详细的规定。

它包括墙体的材料、梁柱的材料等信息。

材料和构件的准确性和合理性对于施工质量和物料的采购都具有重要意义。

3.3 工艺和施工细节施工图对建筑物的施工细节进行了详细的规定。

建筑设计中施工图设计与方案设计的关系

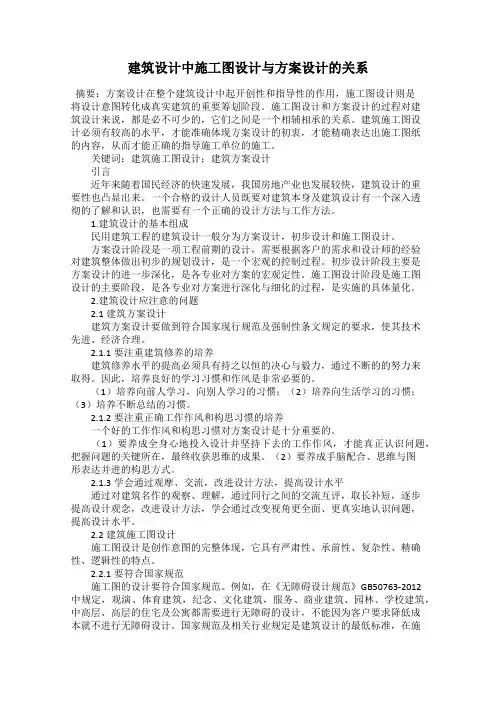

建筑设计中施工图设计与方案设计的关系

建筑设计中施工图设计与方案设计的关系摘要:方案设计在整个建筑设计中起开创性和指导性的作用,施工图设计则是将设计意图转化成真实建筑的重要筹划阶段。

施工图设计和方案设计的过程对建筑设计来说,都是必不可少的,它们之间是一个相辅相承的关系。

建筑施工图设计必须有较高的水平,才能准确体现方案设计的初衷,才能精确表达出施工图纸的内容,从而才能正确的指导施工单位的施工。

关键词:建筑施工图设计;建筑方案设计引言近年来随着国民经济的快速发展,我国房地产业也发展较快,建筑设计的重要性也凸显出来。

一个合格的设计人员既要对建筑本身及建筑设计有一个深入透彻的了解和认识,也需要有一个正确的设计方法与工作方法。

1.建筑设计的基本组成民用建筑工程的建筑设计一般分为方案设计,初步设计和施工图设计。

方案设计阶段是一项工程前期的设计,需要根据客户的需求和设计师的经验对建筑整体做出初步的规划设计,是一个宏观的控制过程。

初步设计阶段主要是方案设计的进一步深化,是各专业对方案的宏观定性。

施工图设计阶段是施工图设计的主要阶段,是各专业对方案进行深化与细化的过程,是实施的具体量化。

2.建筑设计应注意的问题2.1建筑方案设计建筑方案设计要做到符合国家现行规范及强制性条文规定的要求,使其技术先进、经济合理。

2.1.1要注重建筑修养的培养建筑修养水平的提高必须具有持之以恒的决心与毅力,通过不断的的努力来取得。

因此,培养良好的学习习惯和作风是非常必要的。

(1)培养向前人学习,向别人学习的习惯;(2)培养向生活学习的习惯;(3)培养不断总结的习惯。

2.1.2要注重正确工作作风和构思习惯的培养一个好的工作作风和构思习惯对方案设计是十分重要的。

(1)要养成全身心地投入设计并坚持下去的工作作风,才能真正认识问题,把握问题的关键所在,最终收获思维的成果。

(2)要养成手脑配合、思维与图形表达并进的构思方式。

2.1.3学会通过观摩、交流,改进设计方法,提高设计水平通过对建筑名作的观察、理解,通过同行之间的交流互评,取长补短,逐步提高设计观念,改进设计方法,学会通过改变视角更全面、更真实地认识问题,提高设计水平。

建筑学建筑工程设计阶段及主要工作内容

建筑学建筑工程设计阶段及主要工作内容

建筑学建筑工程设计阶段及主要工作内容建筑工程设计阶段是建筑师对建筑项目进行规划和设计的重要阶段,在整个建筑过程中占据着重要的地位。

在这个阶段,建筑师通过与客户的沟通和理解,将客户的需求转化为具体的设计方案,并在符合法律法规和技术标准的前提下,完成一系列设计工作。

建筑工程设计阶段主要包括前期调研、方案设计和施工图设计三个阶段,每个阶段都有其独特的工作内容和重点任务。

首先是前期调研阶段。

在这个阶段,建筑师需要与客户进行面对面的交流,了解其需求和预期,调研项目的用地环境、气候条件、功能要求等。

建筑师还需要了解当地的规划要求、建筑法规以及相关的技术标准,以确保设计方案的合法性和可行性。

此外,在前期调研阶段还需要参观类似项目和现有建筑,进行案例分析,辅助设计。

其次是方案设计阶段。

在这个阶段,建筑师会根据前期调研的结果,提出建筑设计的初始方案。

首先,建筑师会进行概念设计,通过手绘、草图、模型等形式,对项目的整体布局、空间形态、材料选取等进行初步构思。

在这个过程中,建筑师需要根据项目的特点和需求,运用自己的创造力和审美观,提出能够满足客户需求的独特设计方案。

然后,建筑师会根据概念设计的基础上,进行深化设计,包括平面布置、立面设计、结构形式等。

这个阶段,建筑师需要考虑到建筑的可持续性、安全性、舒适性以及与环境的融合等方面。

最后,建筑师会根据客户的反馈和意见,进行多次修改和优化,直至确定最终的设计方案。

最后是施工图设计阶段。

在这个阶段,建筑师会根据最终确认的设计方案,制作施工图纸。

施工图纸是建筑师向工程施工方提供的详细图纸和技术文件,包括平面图、立面图、剖面图、构造图、细部图等。

施工图纸需要准确地描述建筑的结构和细节,以确保施工过程的顺利进行。

同时,建筑师还需要进行与其他设计专业人员(如结构工程师、给排水工程师等)的协调,保证各专业的设计互相配合。

总结起来,建筑工程设计阶段主要包括前期调研、方案设计和施工图设计三个阶段。

建筑方案设计与施工图设计

建筑方案设计与施工图设计

建筑方案设计与施工图设计1. 引言建筑方案设计和施工图设计是建筑设计过程中的两个重要阶段。

建筑方案设计是指在满足功能需求的基础上,根据建筑师和业主的要求,提出建筑设计的初步构思和设计方案。

而施工图设计则是在建筑方案设计的基础上,进行详细设计和施工准备工作,包括绘制施工图纸、图纸标注和技术交底等。

本文将详细介绍建筑方案设计和施工图设计的具体内容和流程。

2. 建筑方案设计建筑方案设计是整个建筑设计的起始阶段,是一个创造性和艺术性的过程,旨在通过创造性的设计思路,提供满足业主需求的建筑设计方案。

建筑师在进行方案设计时,通常需要考虑以下几个方面:2.1 功能需求建筑的功能需求是建筑师设计的基础。

建筑师需要与业主充分沟通,了解业主的具体需求和功能要求,并根据这些需求进行初步设计。

在确定建筑的功能需求时,建筑师还需要考虑建筑的使用人群、功能划分和空间布局等方面。

2.2 建筑风格和形态建筑的风格和形态是建筑师在设计过程中需要考虑的重要因素。

建筑师可以根据业主的喜好、建筑所处的环境和功能需求等因素,选择适合的建筑风格和形态。

常见的建筑风格包括现代风格、传统风格、欧式风格等。

2.3 结构布局和建筑材料建筑的结构布局和建筑材料选择对建筑的安全性和美观性有着重要影响。

建筑师需要根据建筑的功能需求和风格要求,确定适当的结构类型和建筑材料。

常见的建筑结构类型包括钢结构、混凝土结构和木结构等。

而建筑材料的选择则包括砖石、玻璃、钢材、木材等。

2.4 环境可持续性在进行建筑方案设计时,建筑师还需要考虑建筑的环境可持续性。

这包括优化建筑的能源利用、采用可再生材料、合理利用自然光线和通风等措施,以减少建筑对环境的影响。

这是现代建筑设计中一个重要的考虑因素。

3. 施工图设计施工图设计是在建筑方案设计的基础上,进行详细设计和施工准备工作的过程。

施工图设计包括以下几个主要环节:3.1 图纸绘制施工图设计首先需要绘制各种图纸,包括平面图、立面图、剖面图等。

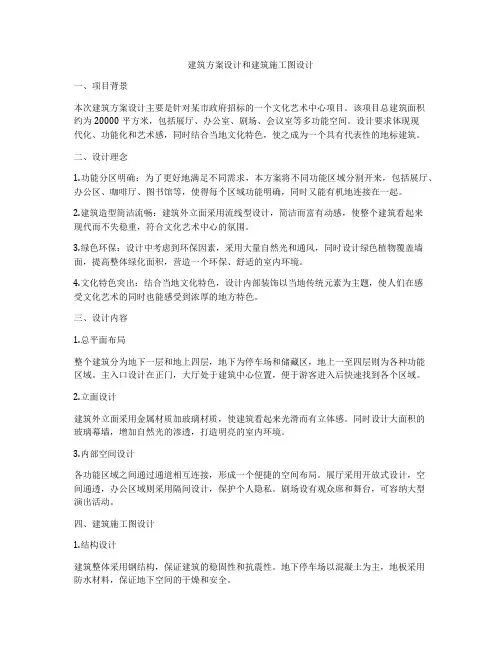

如何做建筑方案设计和建筑施工图设计

如何做建筑方案设计和建筑施工图设计

建筑方案设计和建筑施工图设计一、项目背景本次建筑方案设计主要是针对某市政府招标的一个文化艺术中心项目。

该项目总建筑面积约为20000平方米,包括展厅、办公室、剧场、会议室等多功能空间。

设计要求体现现代化、功能化和艺术感,同时结合当地文化特色,使之成为一个具有代表性的地标建筑。

二、设计理念1.功能分区明确:为了更好地满足不同需求,本方案将不同功能区域分割开来,包括展厅、办公区、咖啡厅、图书馆等,使得每个区域功能明确,同时又能有机地连接在一起。

2.建筑造型简洁流畅:建筑外立面采用流线型设计,简洁而富有动感,使整个建筑看起来现代而不失稳重,符合文化艺术中心的氛围。

3.绿色环保:设计中考虑到环保因素,采用大量自然光和通风,同时设计绿色植物覆盖墙面,提高整体绿化面积,营造一个环保、舒适的室内环境。

4.文化特色突出:结合当地文化特色,设计内部装饰以当地传统元素为主题,使人们在感受文化艺术的同时也能感受到浓厚的地方特色。

三、设计内容1.总平面布局整个建筑分为地下一层和地上四层,地下为停车场和储藏区,地上一至四层则为各种功能区域。

主入口设计在正门,大厅处于建筑中心位置,便于游客进入后快速找到各个区域。

2.立面设计建筑外立面采用金属材质加玻璃材质,使建筑看起来光滑而有立体感。

同时设计大面积的玻璃幕墙,增加自然光的渗透,打造明亮的室内环境。

3.内部空间设计各功能区域之间通过通道相互连接,形成一个便捷的空间布局。

展厅采用开放式设计,空间通透,办公区域则采用隔间设计,保护个人隐私。

剧场设有观众席和舞台,可容纳大型演出活动。

四、建筑施工图设计1.结构设计建筑整体采用钢结构,保证建筑的稳固性和抗震性。

地下停车场以混凝土为主,地板采用防水材料,保证地下空间的干燥和安全。

2.设备布置建筑内部设备包括空调系统、照明系统、消防系统等。

为了提高建筑的能效性,设计合理布置各种设备,保证建筑设备的使用寿命和稳定性。

3.管道设计建筑内部包括给排水系统、通风系统等管道布置。

建筑方案设计与施工图设计

建筑方案设计与施工图设计

建筑方案设计与施工图设计建筑方案设计与施工图设计是建筑设计过程中非常重要的环节。

建筑方案设计是指根据客户需求和设计师的创意,对建筑物进行整体布局、空间划分、功能安排等方面的设计。

而施工图设计则是在建筑方案设计的基础上,根据具体的施工要求和标准规范,对建筑物进行细节设计和工程量计算。

建筑方案设计是整个设计过程的起点,也是最为关键的一环。

在方案设计阶段,设计师需要充分了解客户的需求和要求,包括使用功能、空间要求、风格偏好等,并进行初步的设计方案的调研和策划。

在设计过程中,需要考虑到建筑物的形式、结构、材料、色彩等各个方面的因素,以及与周围环境的协调与融合。

设计师可以通过手绘草图或者使用专业的设计软件,将自己的构思表达出来,并与客户进行沟通和交流。

经过反复推敲和修改,最终确定出符合客户要求的建筑方案。

而在施工图设计阶段,设计师需要将方案设计中的构思和意图转化为具体的施工图纸。

在施工图设计中,设计师需要精确地绘制出建筑物的平面布置图、立面图、剖面图,以及各种细部构造图等。

同时,还需要考虑到建筑物的结构设计、水电线路的布置、材料规格和工程量的计算等。

在这些过程中,设计师需要按照相关的国家标准和规范进行设计,并与施工单位和监理单位进行沟通和协商,确保设计方案的合理性和可行性。

建筑方案设计与施工图设计之间存在着密切的联系和相互影响。

建筑方案设计的合理性直接影响到施工图设计的实施难度和效果。

而施工图设计的准确性和细致度也对建筑方案的实施和后续的施工工作有着重要的影响。

因此,在进行设计工作时,设计师需要在方案设计和施工图设计之间保持良好的沟通和协作,及时调整和优化设计方案,并进行必要的修改和调整。

总之,建筑方案设计与施工图设计是建筑设计过程中不可或缺的环节。

在设计师的努力下,经过细致的方案设计和严谨的施工图设计,才能最终呈现给客户一个满意的建筑作品。

同时,在建筑方案设计和施工图设计的过程中,设计师需要充分考虑到各种因素,并与各个相关方进行沟通和协商,以确保设计方案的执行和实施效果。

建设工程的设计阶段划分及主要内容

建设工程的设计阶段划分及主要内容

建设工程的设计阶段划分及主要内容设计单位应当根据勘察成果文件进行建设工程设计。

设计阶段的划分:国际上一般分为”概念设计"、”基本设计"和"详细设计”三个阶段.我国习惯的划分,中小型工程分为"初步设计"和”施工图设计"三个阶段。

设计文件应当符合国家规定的设计深度要求,并注明工程合理使用年限。

各设计阶段主要内容及深度要求:1、方案设计方案设计(概念设计)是投资决策之后,由咨询单位将可行性研究提出意见和问题,经与业主协商认可后提出的具体开展建设的设计文件、其深度应当满足编制初步设计文件和控制概算的需要。

2、初步设计初步设计(基础设计)的内容依项目的类型不同而有所变化,一般来说,它是项目的宏观设计、即项目的总体设计、布局设计、主要的工艺流程、设备的选型和安装设计、土建工程量及费用的估算等。

初步设计文件应当满足编制施工招标文件、主要设备材料订货和编制施工图设计文件的需要,是下一阶段施工图设计的基础。

例如:某项目的初步设计包括以下主要内容:初步系统设计,绘制各工艺系统的流程图;通过计算确定各系统的规模和设备参数并绘制管道及仪表图;编制设备的规程及数据表以供招标使用;土建工程量的估算;项目费用估算。

初步设计的深度应满足以下要求:设计方案的选择和确定;主要设备、材料订货;土地征用;基本建设投资控制。

3、施工图设计施工图设计(详细设计)的主要内容是根据批准的初步设计,绘制出正确、完整和尽可能详细的建筑、安装图纸,包括建设项目部分工程的详图、零部件结构明细表、验收标准、方法、施工图预算等.此设计文件应当满足设备材料采购、非标准设备制作和施工的需要,并注明建筑工程合理使用年限.上例项目在施工设计阶段的主要工作补充修正初步设计采购用的设备及部件的技术规格书的数据表。

在采购过程中,某些设备及部件的技术规格有变更,在施工图设计中应对原来的计算、流程图、管道和仪表图、总布置图、管道透视图、系统逻辑图、设备表、电气单线图等、作相应的修改,以符合实际采购要求。

方案图和施工图的区别

方案图和施工图的区别

方案图和施工图的区别
方案图和施工图是建筑设计和施工过程中两个非常重要的图纸,它们在整个建筑项目中扮演着不同的角色。

虽然它们都是建筑图纸,但是在内容和用途上有着很大的区别。

首先,方案图是建筑设计的初步成果,它是设计师根据建筑业主的需求和设计要求,对建筑的总体规划和设计构思进行表达的图纸。

方案图通常包括建筑的平面布局、立面设计、结构形式、功能分区等内容。

它的作用是向业主展示设计师的设计理念和初步构想,为后续的深化设计提供基础和方向。

方案图通常具有较高的艺术性和表现性,以便更好地展现设计理念和创意。

而施工图则是在方案图的基础上深化和细化而成的图纸,它是建筑施工的依据和指南。

施工图包括了建筑的详细构造、尺寸、材料规格、施工工艺、安装方法等内容。

施工图是施工单位进行施工的主要依据,它需要具备高度的准确性和可操作性,以确保建筑按照设计要求和标准进行施工。

因此,施工图通常比方案图更加详细和专业,它需要充分考虑施工的实际情况和要求。

此外,方案图和施工图在表现形式上也有所不同。

方案图通常以手绘或电脑绘图的形式呈现,其目的在于展现设计理念和创意,因此更加注重表现手法和艺术效果。

而施工图则更加注重精确度和规范性,通常以CAD软件绘制,以确保图纸的准确性和工程的可施工性。

总的来说,方案图和施工图在建筑设计和施工过程中分别扮演着展现设计理念和指导施工的重要角色。

它们在内容、用途和表现形式上都有着明显的区别,但又相辅相成,共同构成了建筑项目的设计和施工基础。

设计师和施工单位需要根据各自的需要和要求,合理制定和使用方案图和施工图,以确保建筑项目的顺利进行和最终实现设计效果。

建筑设计方案与施工图区别

建筑设计方案与施工图区别

建筑设计方案与施工图区别建筑设计方案和施工图是建筑设计中的两个重要阶段,它们在建筑项目的不同阶段发挥着不同的作用。

建筑设计方案是在项目初期进行的设计阶段,而施工图是在设计方案确定后的施工阶段进行的图纸绘制。

建筑设计方案是对建筑项目整体概念的规划和设计,包括建筑外形、空间布局、功能分区、材料选择等方面的设计。

设计方案的目的是通过形式和功能的整合,达到良好的空间布局和美观的建筑外观。

设计方案通常包含设计说明书、平面布置图、立面图、剖面图、效果图等内容。

施工图则是在设计方案确定后进行的绘制,它是将设计方案转化为工程实施的图纸文件。

施工图包含了更加详细和精确的信息,包括尺寸、材料规格、构造细部、施工工艺等内容。

施工图有助于工程施工单位理解设计意图,并在实际施工过程中准确执行。

设计方案和施工图在内容和目的上有很大的区别。

设计方案注重整体规划和设计的概念性内容,强调建筑的艺术性、功能性和可行性。

而施工图则注重细节和技术实施的准确性,强调工程的可操作性和施工的可行性。

设计方案的目的是为了满足建筑的功能需求和审美要求,注重实现与环境的和谐以及用户的舒适体验。

设计方案通常是多样化的,会提供多种方案供业主选择。

而施工图的目的是为了确保设计方案的实施准确性和施工工艺的可行性,注重精确和细节的表达。

设计方案的绘制通常是手绘或电脑绘图,注重表现形式和效果图的呈现。

而施工图的绘制通常采用CAD软件进行工程细节的表达和标注,注重实施细节和图纸的精确性。

设计方案和施工图在不同的设计阶段和施工阶段发挥着不同的作用,但二者又是紧密联系的。

设计方案作为初步设计阶段的成果,为后续的施工图设计提供了基础和参考。

而施工图则是设计方案的具体实施和实现,具有工程细节和施工工艺的详细信息。

建筑设计方案和施工图的区别可以总结为设计和实施的区别。

设计方案注重设计概念、艺术性和功能性,而施工图注重工程细节、技术实施和施工工艺。

二者相互补充和支持,共同为建筑项目的顺利实施提供了基础和保障。

方案设计、初步设计、施工图设计等各阶段设计图图纸深度

方案设计、初步设计、施工图设计等各阶段设计图图纸深度

建筑方案设计图图纸深度(一)平面图1.图纸为蓝图,不得使用任何彩色线条或色块;2.标明图纸要素,如图名、指北针、比例尺、图签等;3.图纸比例一般为1/100、1/150、1/200、1/300等(图纸幅面规格不宜超过2种),制图单位为毫米;4.图纸应清晰、完整反映以下内容:(1)各层面积数据、公建配套部分的面积数据、主要功能部分面积数据;各部分平面功能名称(属公建配套的应注明);(2)停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度;(3)墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等;(4)墙体之间的尺寸、柱距尺寸、外轮廓总尺寸;(5)室外地坪设计标高及室内各层楼面标高;(6)首层标注指北针、剖切线、剖切符号;5.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。

(二)立面图1.图纸为蓝图,不得使用任何彩色线条或色块;2.标明图纸要素,如图名、比例尺、图签等;3.图纸比例一般为1/100、1/150、1/200、1/300,制图单位为毫米;4.图纸应清晰、完整反映以下内容:(1)立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰;(2)总高度标高(建、构筑物最高点),屋顶女儿墙顶标高,室外地坪标高;5.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。

(三)剖面图1.图纸为蓝图,不得使用任何彩色线条或色块;2.标明图纸要素,如图名、比例尺、图签等;2.图纸比例与立面图一致,制图单位为毫米;3.图纸应清晰、完整反映以下内容:(1)内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等;(2)总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高;4.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。

方案设计、初步设计、施工图设计要求

方案设计、初步设计、施工图设计要求

方案设计、初步设计、施工图设计要求引言在建筑设计中,方案设计、初步设计和施工图设计是不可或缺的环节。

三者之间相互关联,构成了建筑设计的完整流程,也是决定建筑成败的关键。

本文将分别阐述三种设计的概念和要求,帮助读者更深入地了解建筑设计的全貌。

方案设计概念方案设计是建筑设计的第一个阶段,也是建筑设计中最为重要的阶段之一。

方案设计旨在初步勾勒出建筑的大致轮廓和空间布局,包括建筑的形态、大小、结构和功能等方面的规划。

方案设计通常以手绘和小模型为主要手段。

要求1.必须考虑设计合理性和可操作性,设计方案应该有助于提高建筑使用效率和生产效率。

2.必须优先考虑建筑的实用性和经济性,而不是艺术表现或形式美感。

3.设计方案必须符合国家和地方的法律、规范和标准,并进行专业审查和评估。

4.设计方案应该注重灵活性和可扩展性,以便能够适应未来的变化和需求。

初步设计概念初步设计是建筑设计的第二个阶段,也是方案设计的深化和细化。

初步设计阶段主要是通过绘制更加详细和精确的图纸,来进一步完善建筑的设计,弥补方案设计阶段的不足。

初步设计涉及建筑的结构、材料、立面、设备等方面的详细规划。

要求1.初步设计必须完整地反映出方案设计的精神和意图。

2.必须结合实际条件和基础设施,满足建筑的功能需求。

3.必须适应当地的气候、地形和环境条件,关注建筑的节能和环保。

4.初步设计应该考虑施工和维护的便利性,确保建筑的持续运行和维护。

施工图设计概念施工图设计是建筑设计的最后一个阶段,也是建筑施工和实施的前置工作。

施工图设计的主要任务是制定详细的施工图纸和施工方案,准确无误地呈现建筑的所有构造、细节和配件,保证建筑的施工和装配质量。

要求1.施工图设计必须准确图示建筑的所有构造、细节和配件。

2.施工图设计必须注重建筑的质量和安全,符合工程施工的标准和规范。

3.施工图设计必须满足建筑的审美要求和功能需求,同时要考虑施工和维护的方便性。

4.施工图设计必须进行专业验收,确保施工图的准确性和可操作性。

建筑方案与施工图设计交接中的现状问题及应对措施分析

建筑方案与施工图设计交接中的现状问题及应对措施分析

建筑方案与施工图设计交接中的现状问题及应对措施分析摘要:建筑方案设计和施工图设计时都需要用到较强的专业工程技术理论知识,这也是建筑技术人员所不能缺乏的岗位专业技能。

本章剖析了建筑方案设计与施工图设计衔接中的问题,并给出了具体的处理措施,以帮助建筑设计方案设计与施工图设计衔接的顺利完成。

关键词:建筑方案;施工图设计;交接建筑方案设计体现出了一定的综合性特征,同建筑历史、美学、艺术、人文价值等方面保持着密切的联系。

而建筑施工图设计就是对建筑方案设计的深度设计和精细化设计,由建筑方案设计直接引导了建筑施工图设计的实施;二者形成的交叉互动形成结果,对进度和建筑工程品质形成了影响。

本章将对在施工方案设计和图纸设计交接过程中发现的主要问题加以分析,并给出相应解决措施。

一、在施工方案设计和图纸设计交接过程中的现状问题(一)设计人才没有充分掌握技术知识实际上,随着城市建设市场节奏变化的越来越快,建设单位也迫切希望获取最大经济收益,因此往往对正常的设计期限加以缩短;而建筑设计公司在强烈的市场竞争下,为了配合施工单位进行设计工作,促进工作步调,降低施工成本损耗,提升工程设计效果,往往把施工方案和施工图设计人员分成相对独立的二个。

但是在此过程中,也因为一些工程设计的技术人员并未完全了解专业知识,产生了如下二个方面的问题:一方面,有些一直专心于方案研究工作的人,却越来越多地把建筑设计经历聚焦在建筑造型、对建筑形式的推敲等方面,而忽视了对各种建筑设计规则及相关技能的掌握。

因为他们要么注重外观设计实效,要么注重个人建筑设计[1]。

所以已经完成的建筑方案设计中常常出现了许多规则上以及功能技术上的瑕疵。

若想付诸实行,则需要在后期建筑图纸设计中做出很大的调整,而修改或调整后产生的设计成果也常常与原方案有较大差距,与建筑设计原创者的创作意愿并不吻合。

另一方面,经常专心于施工图图设计工作的另一些建筑设计人却更大地重视对各种建筑设计规则及建筑技能的可执行性等,从而导致了建筑设计方案的创意思路受到限制,从而导致了建筑设计空间感并不强烈,以及建筑设计形象往往无法抓住审美欣赏者的视线等。

建筑设计资质范围

建筑设计资质范围

建筑设计资质范围建筑设计资质是指企业在建筑领域具有的专业设计能力和经验,并经相关部门认定的资格。

建筑设计资质的范围非常广泛,涉及到建筑设计的方方面面。

下面将介绍几个常见的建筑设计资质范围及其相关参考内容。

1. 建筑工程设计资质:建筑工程设计资质是指企业具备进行建筑工程方案设计、施工图设计和技术咨询的能力。

这需要相关资质证书或执业资格,如房屋建筑工程设计甲级资质、城市规划编制甲级资质等。

参考内容包括《建筑工程设计资质管理办法》等相关法规和政策文件。

2. 建筑结构设计资质:建筑结构设计资质是指企业具备进行建筑结构设计的能力,能够为建筑工程提供承重结构设计方案和施工图设计。

相关参考内容包括《建筑结构设计规范》、《建筑工程抗震设计规范》等。

3. 建筑装饰设计资质:建筑装饰设计资质是指企业具备进行建筑室内、外装饰设计的能力,能够为建筑工程提供装饰设计方案和施工图设计。

相关参考内容包括《建筑装饰设计规范》、《室内装饰设计规范》等。

4. 建筑电气设计资质:建筑电气设计资质是指企业具备进行建筑电气系统设计的能力,能够为建筑工程提供电气设计方案和施工图设计。

相关参考内容包括《建筑电气设计规范》、《建筑照明设计规范》等。

5. 城市规划设计资质:城市规划设计资质是指企业具备进行城市规划设计的能力,能够为城市区域提供综合性规划方案和详细规划方案。

相关参考内容包括《城市规划设计规范》、《城市总体规划编制导则》等。

此外,建筑设计资质还包括建筑环境设计、建筑设备设计、建筑景观设计等不同专业领域的设计资质。

不同的设计资质范围涉及到的相关参考内容也有所不同。

总之,建筑设计资质范围广泛,涵盖了建筑工程设计、结构设计、装饰设计、电气设计、城市规划设计等多个方面。

相关参考内容主要包括国家法律法规、行业规范和标准等,通过遵循这些参考内容,企业可以进行规范、高质量的建筑设计工作。

施工图和建筑方案一样吗

施工图和建筑方案一样吗

施工图和建筑方案一样吗施工图和建筑方案都是建筑设计的重要文件,但是它们在设计阶段的任务和内容有所不同。

施工图和建筑方案是建筑设计师为了完成具体建筑项目而编制的两个不同层次的设计文件。

首先,建筑方案是设计师在建筑设计初期阶段编制的,通常包括总平面图、立面图、剖面图以及土建或构造方案设计。

建筑方案是设计师对建筑项目形态、布局、功能以及材料等的初步规划和设计,目的是为了满足建筑用户的需求和设计目标。

建筑方案注重的是整体布局和概念的传递,它反映了设计师的设计理念和创意。

建筑方案需要考虑建筑的美观性、可行性、经济性等方面,以确保整个建筑项目的成功实施。

而施工图则是在建筑方案基础上进行的,是建筑设计的深化阶段。

施工图是将建筑方案中的概念和理念具体化、细化为实际施工的详细图纸和技术文件。

施工图包括各种专业图纸,如结构图、给排水图、电气图等,以及配套的技术规范。

施工图主要用于指导建筑施工人员进行具体的施工操作和施工工艺选择。

它显示了建筑各个部位的细节尺寸、材料规格、施工方法等具体要求,以便确保建筑物的安全性、稳定性和施工质量。

施工图的绘制要求相比建筑方案更为详细和精确,它需要准确地反映建筑构件之间的连接、支撑关系、材料的使用等,以确保施工的准确性和可实施性。

施工图注重的是技术细节和工艺要求,需要综合考虑建筑的结构、管道、电气、给排水等各个专业的要求,并与建筑相关的法规和标准进行匹配。

此外,施工图还需要与施工单位进行沟通和协商,以确保施工工序的合理性和施工进度的可控性。

在建筑设计的不同阶段,建筑方案和施工图的编制目标和内容也有所不同。

建筑方案作为设计的初步结果,侧重于概念和整体规划的表达,注重的是设计理念和创意的体现。

而施工图则更注重细节和实施的可行性,是设计方案具体化和工程实施的基础。

总之,施工图和建筑方案是建筑设计阶段中不可或缺的两个环节,它们在设计目标和内容上有所不同。

建筑方案强调形态、布局和设计理念的表达,而施工图注重细节和技术要求,确保建筑工程的实施质量和可行性。

建筑施工图和建筑方案比例

建筑施工图和建筑方案比例

建筑施工图和建筑方案比例建筑施工图和建筑方案是建筑设计过程中两个重要的环节,它们在建筑项目的不同阶段起到不同的作用。

建筑方案是指在设计初期,根据建筑目标、土地规划、功能要求等因素进行的初步设计。

它是设计师对建筑形式、空间布局、功能划分等方面的初步规划和构思,是建筑设计施工的基础。

建筑方案是建筑师将自己的创意和设计理念以文字、手绘、模型等形式进行表达和传达的工具。

它通常包括建筑外形、平面布局、功能划分、关键空间的定位等内容。

建筑方案的比例在设计初期一般较小,通常为1:500或1:1000,这样可以更好地展示整个设计构想,使投资方、业主和设计团队能够对整个项目的方向和形式有一个初步的了解。

建筑施工图则是建筑设计进入深化阶段后的产物。

它是根据建筑方案进行细化和完善,将设计理念转化为具体的施工指导文件。

建筑施工图通常包含有建筑构造、材料规格、尺寸标注、施工工艺等详细信息,以便施工方能够按照图纸上的指示进行施工。

建筑施工图的比例通常较大,一般为1:100或1:50,甚至更大,以便于施工人员在施工现场上可以清晰地看到和理解图纸上的内容。

建筑方案和建筑施工图在建筑设计过程中起着不可或缺的作用。

建筑方案是设计师对建筑设计的初步构想和规划,是设计的灵感和创意的初步呈现,而建筑施工图则是将设计方案具体化和落地,是建筑设计方案的技术细节和具体实施的指南。

两者之间的比例相差较大,是由于建筑方案更侧重于整体的布局和形式,而施工图更注重于细节和构造。

总的来说,建筑方案和建筑施工图是建筑设计过程中密不可分的两部分。

建筑方案是设计师的创意和想法的初步呈现,它提供了项目的整体框架和方向。

而建筑施工图则是建筑方案的具体落实,它提供了施工的指导和参考,确保设计的准确落地。

两者在设计过程中互相补充和配合,从而实现了建筑设计的全面完善。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
方案设计、初步设计、施工图设计(1)
方案设计
2.1一般要求
2.1.1方案设计文件
1设计说明书,包括各专业设计说明以及投资估算等内容;
2总平面图以及建筑设计图纸
3设计委托或设计合同中规定的透视图、鸟瞰图、模型等。
2.1.2方案设计文件的编排顺序
1封面:写明项目名称、编制单位、编制年月;
2扉页:写明编制单位法定代表人、技术总负责人、项目总负责人的姓名,并经上述人员签署或授权盖章;
2.2.2总平面设计说明
1概述场地现状特点和周边环境情况,详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。
2关于一次规划、分期建设,以及原有建筑和古树名木保留、利用、改造(改建)方面的总体设想。
2.2.3建筑设计说明建筑方案的设计构思和特点:
2.2.4结构设计说明
1设计依据
1)本工程结构设计所采用的主要法规和标准;
2)建设方提出的符合有关法规、标准与结构有关的书面要求;
3)主要阐述建筑物所在地与结构专业设计有关的自然条件,包括风荷载、雪荷载、地震基本情况及有条件时概述工程地质简况等。
2结构设计主要阐述以下内容:
1)建筑结构的安全等级、设计使用年限和建筑抗震设防类别;
3)给水系统:简述系统供水方式。
4)消防系统:简述消防系统种类,供水方式。
5)热水系统:简述热源,供应范围及供应方式。
6)中水系统:简述设计依据,处理方法。
7)循环冷却水、重复用水及采取的其他节水节能措施。
8)饮用净水系统:简述设计依据,处理方法等。
2排水设计
1)排水体制,污、废水及雨水的排放出路。
3设计文件目录;
4设计说明书;
5设计图纸。
注:投标方案按标书要求密封或隐盖编制单位和扉页。
2.2设计说明书
2.2.1设计依据、设计要求及主要技术经济指标
1列出与工程设计有关的依据性文件的名称和文号,如选址及环境评价报告、地形图,项目的可行性研究报告,政府有关主管部门对立项报告的批文、设计任务书或协议书等。
6工程规模(如总建筑面积、总投资、容纳人数等)和设计标准(包括工程等级、结构的设计使用年限、耐火等级、装修标准等)。
7列出主要技术经济指标,如总用地面积、总建筑面积及各分项建筑面积(还要分别列出地上部分和地下部分建筑面积)、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数(分室内、外和地上、地下),以及主要建筑或核心建筑的层数、层高和总高度等项指标。根据不同的建筑功。还应表述能反映工程规模的主要技术经济指标,如住宅的套型、套数及每套的建筑面积、使用面积,旅馆建筑中的客房数和床位数,医院建筑中的门诊人次和病床数等指标。当工程项目(如城市居住区规划)另有相应的设计规范或标准时,技术经济指标还应按其规定执行。
2)负荷估算。
3)电源:根据负荷性质和负荷量,要求外供电源的回路数、容量、电压等级。
4)变、配电所:位置、数量、容量。
3应急电源系统:确定备用电源和应急电源型式。
4照明、防雷、接地、智能建筑设计的相关系统内容。
2.2.6给水排水设计说明
1给水设计
1)水源情况简述(包括自备水源及市政给水管网)。
2)用水量及耗热量估算:总用水量(最高日、最大时),热水设计小时耗热量,消防水量。
1建筑的平面和竖向构成,包括建筑群体和单体的空间处理、立面造型和环境营造、环境分析(如日照、通风,采光)等;
2建筑的功能布局和各种出入口、垂直交通运输设施(包括楼梯、电梯、自动扶梯)的布置;
3建筑内部交通组织、防火设计和安全疏散设计;
4关于无障碍、节能和智能化设计方面的简要说明;
5在建筑声学、热工、建筑防护、电磁波屏蔽以及人防地下室等方面有特殊要求时,应作相应说明。
2)上部结构选型概述和新结构、新技术的应用情况;
3)采用的主要结构材料及特殊材料;
4)条件许可下阐述基础选型;5)地下室的结构做法及防水等级,当有人防地下室时说明人防抗力等级。
3需要特别说明的其他问题
2.2.5建。
2变、配电系统
1)确定负荷级别:1、2、3级负荷的主要内容。
2.2.9投资估算编制说明及投资估算表
1投资估算编制说明资料
1)编制依据;
2)编制方法;
3)编制范围(包括和不包括的工程项目与费用);
4)主要技术经济指标;
5)其他必要说明的问题。
2投资估算表投资估算表应以一个单项工程为编制单元,由土建、给排水、电气、暖通、空调、动力等单位工程的投资估算和土石方、道路、广场、围墙、大门、室外管线、绿化等室外工程的投资估算两大部分内容组成。编制内容可参照第3.10和4.9两节有关建筑工程概、预算文件的规定。在建设单位有可能提供工程建设其他费用时,可将工程建设其他费用和按适当费率取定的预备费列入投资估算表,汇总成建设项目的总投资。
6采暖、空气调节的系统形式,简述控制方式。
7通风系统简述。
8防烟、排烟系统简述。
9方案设计新技术采用情况,节能环保措施和需要说明的其他问题。
2.2.8热能动力设计说明
1供热
1)热源概况;
2)供热范围;
3)供热量估算;
4)供热方式;
5)锅炉房及场区面积、换热站面积、位置及房高等要求;
6)热力管道布置方式及敷设原则;
7)水源、水质、水压要求;
8)节能、环保,消防及安全措施。
2燃料供应
1)燃料来源,种类及性能数据;
2)燃料供应范围;
3)燃料消耗量;
4)燃料供应方式;
5)灰渣储存及运输方式乙
6)消防及安全措施。
3其他动力站房
1)动力站房内容、性质;
2)主要设备技术参数;
3)系统形式;
4)站房面积,位置及其他要求;
5)节能、环保,消防及安全措施。
2设计所采用的主要法规和标准。
3设计基础资料,如气象、地形地貌、水文地质、地震、区域位置等。4简述建设方和政府有关主管部门对项目设计的要求,如对总平面布置、建筑立面造型等。当城市规划对建筑高度有限制时,应说明建筑、构筑物的控制高度(包括最高和最低高度限值)。
5委托设计的内容和范围,包括功能项目和设备设施的配套情况。
2)估算污、废水排水量,雨水量及重现期参数等。
3)排水系统说明及综合利用。
4)污、废水的处理方法。
3需要说明的其他问题。
2.2.7采暖通风与空气调节设计说明
1采暖通风与空气调节的设计方案要点。
2采暖、空气调节的室内设计参数及设计标准。
3冷、热负荷的估算数据。
4采暖热源的选择及其参数。
5空气调节的冷源、热源选择及其参数。
