取水泵房施工方案

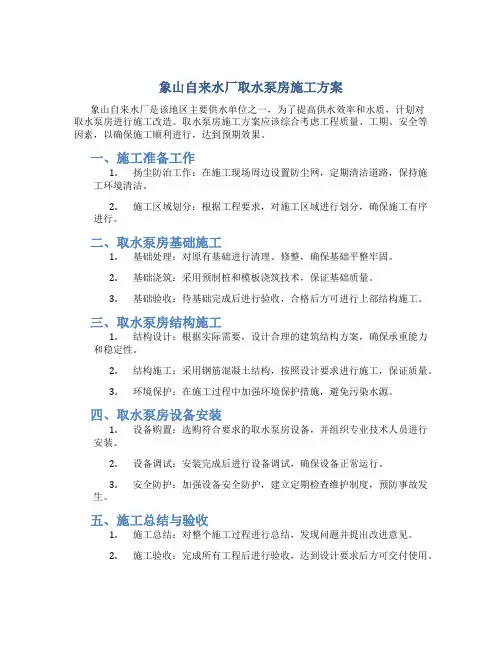

象山自来水厂取水泵房施工方案
象山自来水厂取水泵房施工方案象山自来水厂是该地区主要供水单位之一，为了提高供水效率和水质，计划对取水泵房进行施工改造。
取水泵房施工方案应该综合考虑工程质量、工期、安全等因素，以确保施工顺利进行，达到预期效果。
一、施工准备工作1.扬尘防治工作：在施工现场周边设置防尘网，定期清洁道路，保持施工环境清洁。
2.施工区域划分：根据工程要求，对施工区域进行划分，确保施工有序进行。
二、取水泵房基础施工1.基础处理：对原有基础进行清理、修整，确保基础平整牢固。
2.基础浇筑：采用预制桩和模板浇筑技术，保证基础质量。
3.基础验收：待基础完成后进行验收，合格后方可进行上部结构施工。
三、取水泵房结构施工1.结构设计：根据实际需要，设计合理的建筑结构方案，确保承重能力和稳定性。
2.结构施工：采用钢筋混凝土结构，按照设计要求进行施工，保证质量。
3.环境保护：在施工过程中加强环境保护措施，避免污染水源。
四、取水泵房设备安装1.设备购置：选购符合要求的取水泵房设备，并组织专业技术人员进行安装。
2.设备调试：安装完成后进行设备调试，确保设备正常运行。
3.安全防护：加强设备安全防护，建立定期检查维护制度，预防事故发生。
五、施工总结与验收1.施工总结：对整个施工过程进行总结，发现问题并提出改进意见。
2.施工验收：完成所有工程后进行验收，达到设计要求后方可交付使用。
六、施工质量控制1.施工质量检查：定期进行工程质量检查，及时发现并纠正施工中的质量问题。
2.施工监督：设立专门的监理单位对施工过程进行监督，确保质量合格。
以上是关于象山自来水厂取水泵房施工方案的详细介绍，通过科学合理的施工方案实施，将有助于提高取水泵房的整体效能，为当地居民提供更加优质的自来水服务。
取水泵房施工方案
引水管及泵房施工方案一、工程概况取水泵房按2.0万m3/d规模一次建成，设备按1.0万m3/d规模安装。
取水泵房内径为11m，内设三台泵位，本次设计安装两台水泵，一用一备，单泵Q=276-461-581m3/h，H=40-36-29m，P=75Kw，NPSH=3.2m。
取水泵房下部为钢筋混凝土，上部为框架结构，占地面积约为116.90m2，建筑面积约116.90m2，下部高度为8.4m，上部高度为5.62m。
设计工程使用年限为50年，建筑安全等级二级，耐火等级二级，屋面防水等级为Ⅱ级，抗震设防烈度7度，设防类别为重点设防。
沉井封底为C25混凝土，井筒及底板均为C30钢筋混凝土结构，抗渗等级为S6。
8.4m以下所有结构构件的表面（壁板内外侧、底板顶面、走道板上下面）均采用1:2防水砂浆抹面；8.4m以上为框架结构，框架填充墙采用250mm加气混凝土块，M7.5混合砂浆砌筑。
屋面为有组织排水，天沟纵向排水坡度为1%，在屋面泛水，雨水口及管道穿通处，均应加铺一道防水材料，凡檐口处、雨篷及女儿墙压顶处、窗顶处，必须认真做好泛水滴水处理。
排雨水管采用Φ100UPVC。
外墙四周均为800mm宽混凝土散水，坡度4%。
二、水文地质情况施工处于降雨不稳定阶段，目前水位17.2m，设计最高水位18.2m，水库为备用水源，不能放水施工；取水泵房下部钢筋混凝土只能在水下施工，根据工程地质勘察报告ZK14钻孔情况，①粉砂：褐黄色、褐红色，顶部夹有少量植物根系，以石英质粉粒、细粒为主。
为松散岩类孔隙潜水，富水性和透水性较好，属强透水层，地下水主要接受大气降水和侧向补给影响，地下水位年变幅约1.5m。
三、工程特点、对策与措施本工程施工的特点主要是：一该沉井结构较深，直径较大，采取围堰、降水井降水和周边对称挖土控制，确保平稳下沉。
二是本工程各个专业多，施工组织要求高，必须做好总体部署和施工协调，做到有序施工，衔接合理，确保总工期如期完成。
取水工程施工方案(3篇)

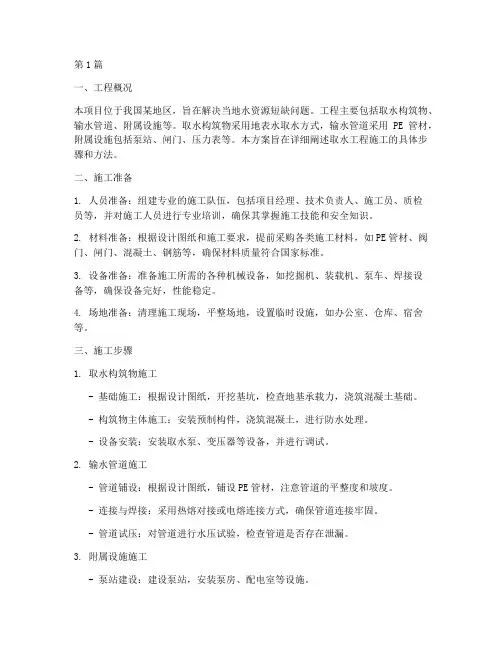

第1篇一、工程概况本项目位于我国某地区，旨在解决当地水资源短缺问题。
工程主要包括取水构筑物、输水管道、附属设施等。
取水构筑物采用地表水取水方式，输水管道采用PE管材，附属设施包括泵站、闸门、压力表等。
本方案旨在详细阐述取水工程施工的具体步骤和方法。
二、施工准备1. 人员准备：组建专业的施工队伍，包括项目经理、技术负责人、施工员、质检员等，并对施工人员进行专业培训，确保其掌握施工技能和安全知识。
2. 材料准备：根据设计图纸和施工要求，提前采购各类施工材料，如PE管材、阀门、闸门、混凝土、钢筋等，确保材料质量符合国家标准。
3. 设备准备：准备施工所需的各种机械设备，如挖掘机、装载机、泵车、焊接设备等，确保设备完好，性能稳定。
4. 场地准备：清理施工现场，平整场地，设置临时设施，如办公室、仓库、宿舍等。
三、施工步骤1. 取水构筑物施工- 基础施工：根据设计图纸，开挖基坑，检查地基承载力，浇筑混凝土基础。
- 构筑物主体施工：安装预制构件，浇筑混凝土，进行防水处理。
- 设备安装：安装取水泵、变压器等设备，并进行调试。
2. 输水管道施工- 管道铺设：根据设计图纸，铺设PE管材，注意管道的平整度和坡度。
- 连接与焊接：采用热熔对接或电熔连接方式，确保管道连接牢固。
- 管道试压：对管道进行水压试验，检查管道是否存在泄漏。
3. 附属设施施工- 泵站建设：建设泵站，安装泵房、配电室等设施。
- 闸门安装：安装闸门，确保其启闭灵活。
- 压力表安装：安装压力表，监测管道压力。
四、质量控制与安全措施1. 质量控制：严格执行国家相关标准和规范，对施工过程中的每一个环节进行严格把关，确保工程质量。
2. 安全措施：加强施工现场安全管理，落实安全责任制，定期进行安全检查，确保施工安全。
五、施工进度安排根据工程规模和施工条件，制定详细的施工进度计划，确保工程按期完成。
六、结语本取水工程施工方案旨在为施工提供指导，确保工程顺利进行。
在施工过程中，我们将严格遵循国家相关法律法规和行业标准，确保工程质量、安全、进度，为当地水资源短缺问题的解决贡献力量。
泵房取水头部施工方案
泵房取水头部施工方案1. 引言本文档旨在提供泵房取水头部施工方案。
泵房取水头部施工是泵房工程中的关键环节，它直接关系到泵房的取水能力和运行效果。
因此，本文将从施工准备、施工步骤、施工要点等方面进行详细介绍，以确保施工过程安全、高效完成。
2. 施工准备在进行泵房取水头部施工前，需要做好以下准备工作：2.1 设计方案确认确认取水头部的设计方案，包括取水设备、管道布置、进出水口位置等。
根据设计方案，编制详细的施工方案。
2.2 材料准备根据设计方案所需的材料清单，准备好所需的取水设备、管道、阀门、密封胶等施工材料，并进行质量检查，确保材料符合要求。
2.3 施工人员培训安排专业施工人员进行培训，使其掌握施工操作流程和安全要求，并确保施工人员持证上岗。
2.4 工具准备准备好所需的施工工具，如焊接机、切割机、扳手等，并进行质量检查，确保工具完好无损。
3. 施工步骤根据设计方案和施工方案，按照以下步骤进行泵房取水头部的施工：3.1 施工现场准备清理施工现场，保持整洁。
设置施工标志，标明施工区域，并确保施工现场的安全。
3.2 安装取水设备按照设计方案要求，安装取水设备。
安装前，对设备进行检查，确认设备完好无损再进行安装。
3.3 连接管道根据设计方案的管道布置要求，连接管道。
在连接过程中，应注意管道的定位和对中，确保连接紧密，不漏水。
3.4 安装阀门和控制设备根据设计方案，安装所需的阀门和控制设备。
确保阀门和控制设备的正确安装，并进行功能检测。
3.5 密封处理对连接处进行密封处理，使用合适的密封胶进行填缝，确保连接处密封可靠，不漏水。
3.6 施工质量检查完成施工后，进行施工质量检查。
检查包括检查管道连接是否牢固、阀门是否正常、密封处是否漏水等。
如有问题，及时进行修正。
3.7 清理施工现场施工完成后，进行现场清理工作，清除施工垃圾和杂物，恢复施工现场的整洁。
4. 施工要点在进行泵房取水头部施工时，需要注意以下要点：4.1 安全施工施工过程中，要严格遵守相关施工安全规范，佩戴好相关安全防护用品，确保施工人员的安全。
取水泵房施工方案
取水泵房施工方案1.引言取水泵房是一种用于提供供水功能的建筑物，主要用于从水源中抽取水并将其供应到需要水源的地方。
本文将介绍一个完整的取水泵房施工方案，包括设计、施工、设备选择等方面的内容。
2.设计取水泵房的设计是确保泵房能够正常运行并满足供水需求的关键。
以下是一些建议的设计要点：2.1. 地理位置取水泵房的地理位置应选择在距离供水来源较近且方便施工的地点。
如果可能，还要考虑地势高低、地下水位等因素，以确保取水泵房的运行效率和供水质量。
2.2. 结构设计泵房的结构设计应符合当地的法规和建筑规范。
建议采用耐候钢结构或混凝土结构，以确保泵房的稳定性和耐久性。
2.3. 通风系统取水泵房内会产生大量的热量和湿度，因此通风系统是必不可少的。
可以考虑安装通风风扇和排气管道，以有效地排出泵房内的热量和湿度。
2.4. 特殊设备室根据具体的需求，可以在泵房内设置特殊设备室，用于放置电力设备、控制设备等。
这些设备室需要合理的布局和细致的安全设计。
3.施工泵房施工是一个复杂的过程，需要经验丰富的专业施工队伍来完成。
以下是一些常见的施工步骤：3.1. 地基处理在施工之前，需要对泵房的地基进行处理。
这包括清理土壤、压实地基等工作，以确保泵房的稳定性和安全性。
3.2. 水泥浇筑在地基处理完成后，需要进行水泥浇筑工作。
根据设计要求，选择合适的水泥和浇筑方法，确保泵房的结构牢固。
3.3. 设备安装泵房中的设备包括水泵、管道、控制设备等。
施工过程中，需要将这些设备按照设计要求进行安装，确保设备的正常运行。
3.4. 电力接入泵房需要有稳定的电力供应，因此在施工过程中要确保电力接入的可靠性。
这包括电缆敷设、配电箱安装等工作。
4.设备选择根据实际需求，选择合适的设备对于取水泵房的正常运行至关重要。
以下是一些常见的设备和相关要点：4.1. 水泵根据取水源的情况和供水需求，选择合适的水泵是关键。
需要考虑水泵的扬程、流量、功率等参数，以确保水泵能够满足供水需求。
取水泵房(沉井)施工方案
取水泵房（沉井）施工方案编制：审核：审批：目录一、工程概况 (1)1.1工程概述 (1)1.2水文、气象及地质条件 (1)1.3主要工程内容及主要施工方法 (7)1.4工程特点、难点及针对性措施 (9)二、施工部署 (10)2.1施工现场平面布置 (10)2.2施工总体安排 (11)三、沉井施工方案 (12)3.1施工流程 (12)3.2测量控制与观测 (13)3.3深井降水 (14)3.4基坑开挖 (18)3.5砂垫层铺筑 (18)3.6素砼垫层浇筑 (20)3.7沉井结构制作 (20)3.8沉井下沉施工 (28)3.9沉井封底、底板施工 (38)3.10沉井质量要求 (41)3.11质量保证措施 (41)四、施工进度计划及机械设备、劳动力配备 (43)4.1施工进度计划 (43)4.2机械设备计划 (43)4.3劳动力计划 (43)4.4施工进度保证措施 (43)五、质量控制 (47)六、安全措施 (50)七、冬雨季施工措施 (51)7.1雨季施工措施 (51)7.2冬季施工措施 (52)江苏南通电厂“上大压小”新建工程循环水取水工程取水泵房（沉井）施工方案一、工程概况1.1工程概述江苏南通电厂“上大压小”新建工程循环水取水工程取水泵房为整体钢筋混凝土箱型结构，采用沉井法施工。
沉井平面尺寸为43.7m（长）×45m（宽），沉井进水间兼作引水管顶管工作井。
地面设计标高为 5.85m，水泵间运转层设计标高6.10m，滤网间和进水间顶面标高为8.20m，沉井刃脚底标高为-12.9m，底板顶面标高为-8.40m，地下埋深17.2m。
外井壁厚度为1.5m，内井壁厚度为1.0 m /1.2m。
沉井内纵横向各5道底梁，将沉井内部分为36个隔仓。
另外在井壁标高-4.80m及2.30m位置设置穿墙预埋管。
1.2水文、气象及地质条件1.2.1水文条件由于江苏南通电厂所在河段——澄通河段距长江入海口仅160km，感潮程度强，全年绝大部分时间处在潮流界以下。
泵房施工方案(3篇)
第1篇一、项目概述本项目为XX泵房建设，位于XX地区，占地面积约XX平方米，总建筑面积约XX平方米。
泵房主要功能为集中供水、排水和雨水收集，以满足周边居民生活用水需求及城市排水要求。
本次施工方案将针对泵房的建设进行详细规划，确保工程顺利进行。
二、施工准备1. 施工组织设计（1）成立项目领导小组，负责协调、指挥和监督施工现场各项工作。
（2）组建施工队伍，包括管理人员、技术人员、施工人员等。
（3）编制施工进度计划、施工方案、质量保证体系、安全管理体系等。
2. 施工材料（1）钢材：Q235B，符合国家标准。
（2）水泥：P.O 42.5，符合国家标准。
（3）砂：中粗砂，符合国家标准。
（4）石子：5-25mm，符合国家标准。
（5）防水材料：防水卷材、防水涂料等。
（6）其他材料：钢筋、木材、模板、油漆等。
3. 施工设备（1）混凝土搅拌机、输送泵、装载机等。
（2）挖掘机、推土机、压路机等。
（3）吊车、卷扬机等。
（4）检测仪器：水准仪、经纬仪、全站仪等。
三、施工工艺及方法1. 土方工程（1）测量放线：根据设计图纸，进行测量放线，确定基坑位置。
（2）基坑开挖：采用挖掘机进行开挖，确保基坑深度符合设计要求。
（3）基坑支护：采用水泥土搅拌桩、钢支撑等支护措施，确保基坑稳定。
（4）地基处理：对地基进行夯实，确保地基承载力满足要求。
2. 模板工程（1）模板制作：根据设计图纸，制作符合要求的模板。
（2）模板安装：将模板安装到指定位置，确保模板垂直、平整。
（3）模板加固：采用拉杆、支撑等加固措施，确保模板稳定。
3. 钢筋工程（1）钢筋加工：根据设计图纸，加工符合要求的钢筋。
（2）钢筋绑扎：将加工好的钢筋按照设计要求进行绑扎。
（3）钢筋保护：采用塑料保护套等保护措施，防止钢筋锈蚀。
4. 混凝土工程（1）混凝土搅拌：按照设计配合比，搅拌符合要求的混凝土。
（2）混凝土浇筑：采用混凝土输送泵进行浇筑，确保混凝土密实。
（3）混凝土养护：采用湿布覆盖、喷淋等方式进行养护，确保混凝土强度。
取水泵房安装施工方案范文
取水泵房安装施工方案
一、前期准备
1.安装取水泵房前，需做好工程测量及设计规划工作，确保施工前的准
确性。
2.确定取水泵房的位置，并保证其与取水口的距离适中。
3.进行现场评估，确保施工安全，确认取水泵房的基础设施已经完备。
二、施工流程
1.基础施工
–按照设计要求进行基础开挖，保证基础坚固稳定；
–浇筑混凝土基础，确保基础的平整和牢固；
–安装基础固定设备，如地脚螺栓等。
2.建筑施工
–按照设计图纸要求搭建取水泵房的建筑结构；
–安装房顶、墙壁等建筑构件，保证结构的牢固性；
–完善室内环境，确保取水泵房内部的干燥、通风。
3.设备安装
–安装取水泵及相关管道设备，确保连接正确，无泄漏；
–安装电器设备，并与电源线路连接，确保电器设备正常使用；
–调试取水泵房各设备，确保工作正常、效率高。
4.安全检查
–对取水泵房设施进行全面检查，确保施工质量；
–检查电路、防水设施等安全措施，确保使用安全。
三、总结
取水泵房安装施工方案的实施需要严格按照工程设计要求和相关施工标准进行，保证施工质量和安全性。
通过前期准备、施工流程的有序展开，可以确保取水泵房的正常使用，提升工程质量和建筑稳定性。
以上是取水泵房安装施工方案的范文，希望能为你提供参考。
取水泵房施工方案
取水泵房施工方案n Plan for Intake Pipe and Pump HouseI。
Project OverviewThe intake pump house will be built with a capacity of 20,000 m3/d。
and the equipment will be installed with a capacity of 10,000 m3/d。
The diameter of the intake pump house is 11m。
with three pump ns。
For this design。
two water pumps will be installed。
one as the main and the other as a backup。
The flow rate of a single pump is Q=276-461-581m3/h。
H=40-36-29m。
P=75Kw。
and NPSH=3.2m.The lower part of the intake pump house is made of rced concrete。
and the upper part is made of a frame structure。
covering an area of approximately 116.90m2.The building area is about 116.90m2.with a lower height of 8.4m and an upper height of 5.62m。
The design service life is 50 years。
with a safety level of level two。
a fire resistance level of level two。
a roof waterproof level of level II。
取水泵房施工方案
取水泵房施工方案本工程的施工方案基于相关施工图纸和多项国家标准，包括《建筑工程施工质量验收统一标准》、《混凝土结构工程施工质量验收规范》、《建筑地基、基础工程施工质量验收规范》、《钢筋焊接及验收规范》、《建筑防腐蚀工程施工及验收规范》、《砌体工程施工质量验收规范》、《电力建设施工质量验收及评定规程》、《电力建设安全工作规程》和《建筑工程施工手册》。
本工程为电厂供水系统的一部分，建筑面积为62平方米，高度为10.3米，基底绝对标高为-0.95米。
所有构件采用C35砼、抗渗等级P6、抗冻等级F150.墙体内壁和底板采用1:2防水砂浆20毫米厚，外壁涂环氧沥青两度，内壁防腐处理由工艺专业确定，平台板面采用20毫米厚1:2水泥砂浆抹面层。
施工部署包括井点降水、整体基坑开挖、依次顺序进行施工、泵基础在泵房池壁完成后进行施工。
施工顺序为：首先施工底板（包括集水坑），并将池壁上翻300毫米高和底板整体一次浇注，施工缝采用3毫米厚止水钢板处理，其宽度为300毫米；然后施工侧壁及挑板，侧壁模板采用Ф12对拉螺栓加固，双向间距@500毫米，在对拉螺栓的中间加焊50×50毫米止水片。
在零米以下部分施工完毕后，进行满水试验；试验合格后方可进行基坑回填，回填至室外地面的高度，然后进行上部结构的施工。
上部结构先施工框架柱梁板，后进行墙体砌筑及建筑工程的施工。
柱子的主筋采用电渣压力焊连接，其他钢筋则采用闪光对焊或绑扎搭接连接。
对焊用的钢筋接头需在钢筋车间加工成型，切割机切取钢筋接头并注意保证接头面的垂直度及平整度。
对焊后的钢筋接头应及时用石棉布包裹、保温，并由持证上岗的操作人员进行模拟试件试验合格后方可进行大批加工制作。
按规范规定取样、复试。
现场钢筋及半成品应分规格、批量、尺寸进行堆放整齐，并用标识牌标识清楚。
半成品在出厂前必须办理出厂合格证。
在基础底板钢筋绑扎前，应先在垫层上用墨线弹出底板钢筋的位置线，底板及柱子的中心线、外边线。
取水_施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，水资源的需求量日益增加。
为满足周边地区工业、农业和生活用水需求，本项目拟建设一处取水工程。
本方案旨在详细阐述取水工程的施工流程、技术要求、安全措施以及环境保护措施等，确保工程顺利进行，并达到预期效果。
二、工程概况1. 工程名称：XX取水工程2. 工程地点：XX省XX市XX县3. 建设单位：XX水务集团4. 施工单位：XX建筑工程有限公司5. 设计单位：XX设计研究院6. 工程规模：设计取水量XX万立方米/日7. 建设工期：XX个月三、施工组织设计1. 施工队伍：成立专门的施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等，确保施工质量与安全。
2. 施工机械：根据工程需求，配备挖掘机、推土机、装载机、吊车、搅拌站等施工机械。
3. 施工材料：采购符合国家标准的建筑材料，如水泥、钢筋、木材、砂石等。
四、施工方案1. 取水口设计：- 根据水源水质、水量及地形地质条件，选择合适的取水口位置。
- 取水口采用圆形或方形结构，尺寸根据设计流量确定。
- 取水口底部设置拦污栅，防止杂物进入取水口。
2. 引水渠设计：- 引水渠采用现浇混凝土结构，渠底和渠壁采用钢筋混凝土结构。
- 引水渠设计流速应满足取水量要求，同时考虑水力坡度、水头损失等因素。
- 引水渠沿线设置检查井，方便日常巡查和维护。
3. 泵房设计：- 泵房采用现浇混凝土结构，内设水泵机组、电机、控制系统等设备。
- 泵房设计应满足防潮、防漏、防冻等要求。
- 泵房内部设置通风、照明等设施。
4. 施工步骤：- 施工前，对施工现场进行平整、清淤，确保施工环境满足要求。
- 根据设计图纸，进行基础开挖、钢筋绑扎、模板安装、混凝土浇筑等工序。
- 混凝土浇筑完成后，进行养护、拆模、验收等环节。
- 安装水泵机组、电机、控制系统等设备，并进行调试、试运行。
五、施工质量控制1. 原材料控制：严格把关原材料质量，确保所用材料符合国家标准。
取水泵房施工方案
取水泵房施工方案
取水泵房的施工方案可以包括以下内容：
1. 施工准备：确定泵房的位置和尺寸，清理施工现场，确保周围没有任何障碍物和危险因素。
2. 地基处理：根据设计要求，在选定的位置上进行地基的处理。
可以采用挖掘、填充等方式，确保地基的平整和稳定。
3. 泵房结构施工：根据设计图纸进行泵房的墙体和屋顶的施工。
可以采用砖混结构、钢结构等不同方式，根据实际情况选择合适的施工方法。
4. 安装设备：按照设计要求，在泵房内安装水泵、管道、阀门、电气设备等设备。
确保设备安装牢固可靠，并且符合相关安全标准和规范。
5. 配管施工：安装水泵设备后，进行配管施工。
根据设计要求，进行管道的布置和连接，确保水的输送畅通无阻。
6. 施工监测：建立施工监测系统，对施工过程进行监测和控制。
包括测量泵房的尺寸和水平度，检查设备的安装情况等。
7. 完工验收：施工完成后，进行泵房的完工验收。
验证泵房的结构安全可靠，设备运行正常，水泵的供水能力符合设计要求等。
以上是取水泵房的一般施工方案，具体的施工方案还需要根据具体情况和设计要求进行调整。
取水泵房施工方案
取水泵房施工方案1. 引言取水泵房是一个用于抽取地下水或水源供应系统的建筑物。
本文档旨在提供一个取水泵房施工方案的概述，以确保施工过程能够顺利进行。
2. 设计要求在开始施工前，我们首先需要明确取水泵房的设计要求。
以下是一些需要考虑的重要因素：•水源类型：确定取水泵房所需的水源类型，如地下水、自来水或其他水源。
•水质要求：了解所需水源的水质要求，包括浊度、PH值、溶解氧等。
•水量需求：确定取水泵房每小时或每天所需的水量。
•环境因素：考虑附近环境的影响，如地质条件、水位变化、气候等。
•安全要求：确保取水泵房的安全性，包括建筑材料的选择、防爆措施等。
3. 工程准备在施工之前，必须进行一系列的工程准备，包括但不限于以下步骤：•测量和标记：根据设计要求，对施工地点进行测量和标记，确定取水泵房的位置和尺寸。
•地基处理：对施工地点进行地基处理，确保地基的稳固性和承载能力。
•材料采购：根据设计要求，采购所需的建筑材料和设备，如钢筋、水泵、管道等。
•人力调配：调配足够的施工人员，并安排合理的工作进度和任务分配。
4. 施工步骤取水泵房的施工可以分为以下几个步骤：4.1 地基施工地基施工是取水泵房的基础工程，包括以下几个阶段：•清理地面：清理施工区域的杂物和植被，确保施工地点的整洁。
•挖土和倒土：根据设计要求，挖掘地基并倒土，形成取水泵房的基础。
•地基处理：对挖掘好的地基进行处理，包括压实、填充、加固等。
•安装排水系统：在地基施工期间，安装排水系统以保证地基干燥。
4.2 建筑结构施工建筑结构施工是取水泵房的主体施工，包括以下几个阶段：•打桩和浇筑基础：根据设计要求，进行打桩和浇筑基础，为建筑结构提供稳定的基础支撑。
•搭建主体结构：根据设计图纸，搭建取水泵房的主体结构，包括建筑墙体、屋顶和地板等。
•安装门窗：安装取水泵房的门窗，确保取水泵房有良好的通风和采光条件。
•安装屋顶防水系统：在建筑结构完成后，安装屋顶防水系统，确保取水泵房的屋顶不受水漏的影响。
关于取水泵房施工方案设计的论文
关于取水泵房施工方案设计的论文一、项目背景及意义随着我国经济的快速发展，水资源的需求量日益增加，尤其是在干旱地区，水资源已成为制约经济发展的瓶颈。
为了合理利用水资源，提高水资源利用效率，我国政府高度重视取水泵房的建设。
本项目旨在为某地区设计一座取水泵房，以满足当地居民生活用水和工业用水的需求。
二、施工方案设计1.施工总体布局（1）施工区域划分：根据泵房的功能需求，将施工区域划分为泵房主体、水泵房、配电室、清水池、排水设施等几个部分。
（2）施工顺序：按照泵房主体、水泵房、配电室、清水池、排水设施的顺序进行施工。
2.施工方法及工艺（1）泵房主体施工泵房主体采用现浇混凝土结构，施工方法如下：1）基础施工：采用人工挖孔桩基础，桩径1.2米，桩长20米，混凝土强度等级C30。
基础施工完毕后，进行桩基检测，合格后方可进行下一步施工。
2）主体结构施工：采用模板支撑体系，模板采用钢模板，支撑体系采用钢管脚手架。
混凝土浇筑采用泵送混凝土，强度等级C30。
混凝土浇筑过程中，严格控制浇筑速度和混凝土质量。
（2）水泵房施工水泵房内部设备安装包括水泵、管道、阀门等。
施工方法如下：1）设备安装：按照设计图纸进行设备安装，设备安装完毕后进行调试，确保设备运行正常。
2）管道安装：采用焊接钢管，管道连接采用法兰连接。
管道安装完毕后，进行试压、冲洗和消毒。
（3）配电室施工配电室内部设备包括变压器、配电柜、电缆等。
施工方法如下：1）设备安装：按照设计图纸进行设备安装，设备安装完毕后进行调试，确保设备运行正常。
2）电缆敷设：采用电缆桥架敷设，电缆型号为YJV-22，电压等级为10KV。
（4）清水池施工清水池采用现浇混凝土结构，施工方法如下：1）基础施工：采用人工挖孔桩基础，桩径1.2米，桩长20米，混凝土强度等级C30。
2）主体结构施工：采用模板支撑体系，模板采用钢模板，支撑体系采用钢管脚手架。
混凝土浇筑采用泵送混凝土，强度等级C30。
取水泵站工程施工方案
取水泵站工程施工方案一、工程概况取水泵站是将地下水或地表水提升到一定高度的水利工程设施，通常被用于灌溉、城市供水或工业用水。
本工程施工地点位于某某市郊区，项目总投资为500万元，涵盖了取水泵站建设、管道、电气设备及辅助设施等内容。
施工期限为6个月。
二、项目组织及施工管理本工程将由某某建筑有限公司承担施工任务。
为确保工程顺利进行，项目组织架构如下：1. 项目经理：负责全面管理工程施工及各项事务，履行工程质量管理、安全管理和进度管理任务。
2. 技术负责人：负责工程的具体技术实施和指导。
3. 安全员：负责工地现场安全管理和监督。
4. 质量员：负责工程质量管理和监督。
5. 施工队长：负责工程施工现场管理和组织。
6. 现场施工人员：按照项目要求，参与具体施工任务。
施工管理方面，将遵循《建筑施工组织设计规范》相关规定，全面贯彻质量管理、安全生产和进度管理要求。
三、主要工程内容及施工方案本工程主要包括取水泵站建设、管道铺设、电气设备安装及辅助设施建设等内容。
下面将对各项工程进行详细的施工方案说明。
1、取水泵站建设取水泵站建设是本工程的主要内容之一，包括泵房建设、泵设备安装、管道连接等。
泵房建设：泵房将采用钢筋混凝土结构，按照设计图纸要求进行施工。
在施工过程中，必须确保土建工程的质量和结构安全。
泵设备安装：根据工程设计要求，安装水泵设备并进行调试，确保设备运行正常。
管道连接：连接进水管道、出水管道及与水源及用水处的管道连接，确保管道畅通无阻。
2、管道铺设管道铺设是工程的关键环节，需要采用合适的管材和施工技术，确保管道质量和运行安全。
管道材料：根据设计要求，采用HDPE管道材料，确保管道强度和耐腐蚀性。
管道铺设：根据设计要求进行排布，采用机械挖掘和手工沟槽方法，确保管道铺设质量。
在管道敷设过程中，要保证管道的坡度和连接的牢固性。
3、电气设备安装电气设备安装包括电动泵、控制柜、配电设备等设备的安装和调试。
电动泵安装：根据设计图纸和安装说明书，对电动泵进行安装，并进行电气连接。
水利取水工程施工方案(3篇)
第1篇一、工程概况本项目位于我国某地区，旨在解决当地农业灌溉、居民生活用水以及工业用水问题。
工程主要包括取水口、引水渠、泵站、水库等建筑物。
根据工程特点，制定以下施工方案。
二、施工组织机构1. 施工项目经理部：负责整个工程的施工组织、协调、指挥和监督。
2. 施工项目部：负责具体施工任务的执行和实施。
3. 施工班组：负责具体施工操作。
三、施工进度计划1. 施工准备阶段：1个月2. 取水口工程：3个月3. 引水渠工程：4个月4. 泵站工程：2个月5. 水库工程：3个月6. 工程验收阶段：1个月总计：14个月四、施工方法及技术措施1. 取水口工程（1）施工方法：采用明挖法施工。
（2）技术措施：1）施工前，对取水口周边环境进行勘察，确保施工安全。
2）采用挖掘机、装载机等机械设备进行土方开挖，开挖过程中注意保护周边环境。
3）采用钢筋混凝土结构，确保取水口的安全性。
4）施工过程中，加强施工监测，确保工程质量。
2. 引水渠工程（1）施工方法：采用明挖法施工。
（2）技术措施：1）施工前，对引水渠周边环境进行勘察，确保施工安全。
2）采用挖掘机、装载机等机械设备进行土方开挖，开挖过程中注意保护周边环境。
3）采用钢筋混凝土结构，确保引水渠的安全性。
4）施工过程中，加强施工监测，确保工程质量。
3. 泵站工程（1）施工方法：采用预制钢筋混凝土结构施工。
（2）技术措施：1）施工前，对泵站周边环境进行勘察，确保施工安全。
2）采用预制钢筋混凝土构件，提高施工效率。
3）施工过程中，加强施工监测，确保工程质量。
4. 水库工程（1）施工方法：采用明挖法施工。
（2）技术措施：1）施工前，对水库周边环境进行勘察，确保施工安全。
2）采用挖掘机、装载机等机械设备进行土方开挖，开挖过程中注意保护周边环境。
3）采用钢筋混凝土结构，确保水库的安全性。
4）施工过程中，加强施工监测，确保工程质量。
五、施工质量控制1. 施工材料：严格按照设计要求，选用优质材料，确保施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

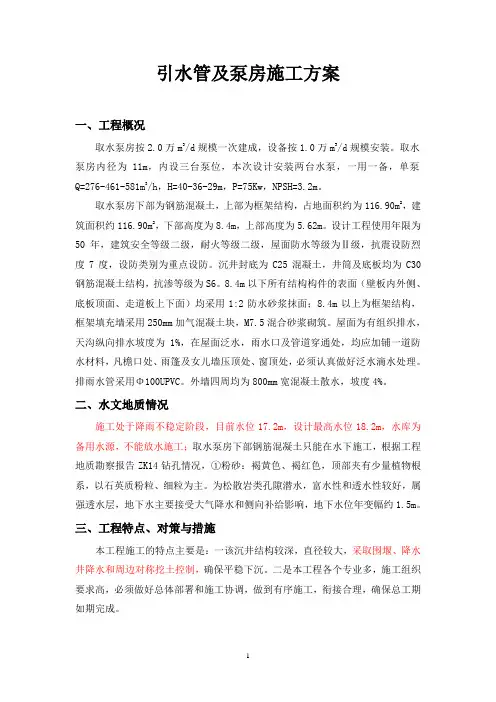

引水管及泵房施工方案一、工程概况取水泵房按2.0万m3/d规模一次建成，设备按1.0万m3/d规模安装。
取水泵房内径为11m，内设三台泵位，本次设计安装两台水泵，一用一备，单泵Q=276-461-581m3/h，H=40-36-29m，P=75Kw，NPSH=3.2m。
取水泵房下部为钢筋混凝土，上部为框架结构，占地面积约为116.90m2，建筑面积约116.90m2，下部高度为8.4m，上部高度为5.62m。
设计工程使用年限为50年，建筑安全等级二级，耐火等级二级，屋面防水等级为Ⅱ级，抗震设防烈度7度，设防类别为重点设防。
沉井封底为C25混凝土，井筒及底板均为C30钢筋混凝土结构，抗渗等级为S6。
8.4m以下所有结构构件的表面（壁板内外侧、底板顶面、走道板上下面）均采用1:2防水砂浆抹面；8.4m以上为框架结构，框架填充墙采用250mm加气混凝土块，M7.5混合砂浆砌筑。
屋面为有组织排水，天沟纵向排水坡度为1%，在屋面泛水，雨水口及管道穿通处，均应加铺一道防水材料，凡檐口处、雨篷及女儿墙压顶处、窗顶处，必须认真做好泛水滴水处理。
排雨水管采用Φ100UPVC。
外墙四周均为800mm宽混凝土散水，坡度4%。
二、水文地质情况施工处于降雨不稳定阶段，目前水位17.2m，设计最高水位18.2m，水库为备用水源，不能放水施工；取水泵房下部钢筋混凝土只能在水下施工，根据工程地质勘察报告ZK14钻孔情况，①粉砂：褐黄色、褐红色，顶部夹有少量植物根系，以石英质粉粒、细粒为主。
为松散岩类孔隙潜水，富水性和透水性较好，属强透水层，地下水主要接受大气降水和侧向补给影响，地下水位年变幅约1.5m。
三、工程特点、对策与措施本工程施工的特点主要是：一该沉井结构较深，直径较大，采取围堰、降水井降水和周边对称挖土控制，确保平稳下沉。
二是本工程各个专业多，施工组织要求高，必须做好总体部署和施工协调，做到有序施工，衔接合理，确保总工期如期完成。
四、围堰施工1、围堰设计根据设计图纸取水管道位于深田水库内，库区最高水位距引水管道最低高程差约7m。
水下管道分两部分，一部分管道安装在库区内，不用进行管沟土方开挖，水下管道安装须采用专业工具和专业施工队伍施工。
另一部分管道安装在库区内，须进行管沟土方开挖，土方沟槽开挖长度大约80m。
为确保沉井进水口管道安装及水下管道沟槽开挖，同时结合沉井施工,采用土石围堰的施工方案。
初步拟定围堰顶部宽3m，迎水面坡度为1：1，背水面坡度为1：0.75，围堰高度根据现场地形高度不等，围堰高度约3.5米，围堰顶部比水库最高水位面高出1米，围堰总长约150m。
考虑到围堰渗水的因素，减少渗水量，降低降排水成本，在围堰堰体内设置一道土工布作防渗处理；为了便于围堰内和基坑内渗水的抽排，在围堰内采取深井井点降水法结合截排水沟的降排水措施，深井的深度初步考虑为8m，用以降低地下水位；排水沟初步设计为宽50cm，深30cm，用以拦截围堰堰体渗水，并引流到集水井中统一抽排，排水沟沿围堰内侧布置，若渗水量大，排水沟不能满足现场排水量的需求，可适当调整排水沟的结构尺寸。
为了减少土方的开挖量，排水沟尽量结合现场实际地形修建。
由于引水管进口位置高程最低，便于排水沟中渗水的汇集，因此在该段初步布置8个集水井，集水井的大小根据现场实际渗水量的大小确定。
待取水头部全部完工并通过验收后在进行施工围堰的拆除。
五、沉井施工方案1、沉井施工工艺流程（1）沉井施工工艺流程2、沉井结构施工(1）砂垫层和素砼垫层为保证沉井第一次制作时的重量，通过预制沉井基础扩散后的荷载不大于下层地基土的允许承载力，故铺设相应厚度的砂垫层，砂采用中粗砂并捣实，以保证其密实度。
并在砂垫层上铺设砼垫层。
砼垫层厚度取定为0.20m，砼垫层宽度取1.2m。
（2）钢筋工程严格按设计施工图和国家规范的标准编制出钢筋加工的清单规格，按清单进行来料加工制作。
加工好的钢筋必须进行整理、分类，按照施工设计划分点堆放整齐，并挂牌标明种类及使用部位。
钢筋可采用现场制作或加工厂预制运抵施工现场两种方法，进场的原材料钢筋必须有钢材保证书、试验报告，并批量做好原材料试验，经现场技术部门及监理单位认可后方可使用，进场成型钢筋的质量资料需齐全。
井壁钢筋绑扎必须具备下列条件：①模板验收合格。
②轴线、墙、柱截面尺寸必须符合设计施工图。
③绑扎钢筋时，弹出钢筋绑扎控制线，以保证钢筋间隔尺寸，其偏差值应控制在允许范围内，钢筋保证质量应符合规范要求。
④钢筋绑扎后，立即进行隐蔽工程验收，合格后方可进行下道工序，以免造成返工，影响进度要求。
⑤所有钢筋应在浇捣混凝土前，按设计图纸绑扎完毕，并在适当部位加以电焊固定，防止振捣混凝土时，钢筋移位。
⑤各种设备的预埋件位置要准确。
只有通过各个方面的验收合格后，才能浇捣混凝土。
（3）模板工程①沉井井壁采用九夹板拼装，在刃脚内侧、井壁与丁字形隔墙连接转角部位均采用非标准模板。
刃脚垫架上模板分段安装，以便垫架拆除。
②井壁模板用拉杆螺栓对销固定，在拉杆中间满焊一圈钢板止水片，焊牢，在外井壁螺栓端部嵌一小木块，待井壁拆除后，将小木块挖出，割去螺栓外露部份，清洗干净，用环氧砂浆封闭小木块形成的孔穴。
③沉井采用九夹板，采用Φ48钢管做竖向围檩，Φ48钢管做水平向，间距不大于500mm；竖向围檩向间距不大于400mm。
水平围檩相互用扣件扣牢，对拉螺栓（中间设止水片）D16拉水平围檩上，间距随水平围檩而设。
④外壁支模和混凝土浇筑，在井架外搭设双排钢管脚手架。
内壁模板支设，采取在上节沉井上预埋铁件的办法焊悬脚手架，随着沉井下沉，而不影响井内挖土，运土等作业，对于井壁上预留管道孔，为防止下沉时重量不等，影响重心偏移和泥水涌入井内，施工中采取在洞口中间预埋钢框和螺栓，用砖砌体墙，且与外壁对齐。
（4）混凝土工程混凝土为商品砼，水平运输采用砼搅拌运输车，垂直运输，采用泵车布料杆。
浇筑采用分层平铺法，每层砼厚度控制在30Cm～50Cm均匀循环浇灌，一次连续浇捣完毕，灌筑砼时应沿着井壁四周对称进行避免混凝土面高低相差悬殊，压力不均而产生地基不均匀沉陷，每层混凝土要求在2小时内浇捣完毕。
浇捣砼采用70型振动棒，并配部份D50的振动棒，解决可能钢筋间距过密而振捣困难问题，振动间距不大于50Cm。
振捣砼时，应控制好振动棒的插入浓度不能少振、漏振，也不能在同一深度过度振捣，以免模板发生爆模现象。
（5）施工缝设置和处理本工程主要采用商品砼，施工缝是沉井渗漏的薄弱环节，为确保砼质量，采取以下技术措施。
①井壁施工缝留设成50mm高、100mm宽的凹槽形，外高内低。
②每次井壁砼浇捣前，必须将新老结合施工缝处松动石子、浮混凝土凿除，清除干净，湿润后才能进行浇捣混凝土。
③沉井井壁与后浇隔墙相连接处，按设计要求进行留设凹槽。
④为防止今后井壁发生渗水现象，在拆模后对对拉螺栓孔处理行防水处理，对拉螺栓孔的内外端部，均事先将小垫木除掉，在凹进部位用1:2水泥砂浆抹平，外层作10mm厚防水砂浆灰饼，再涂刷2层防水胶将其履盖。
⑤拉杆螺栓加焊三道止水片，止水片尺寸80×80mm。
（6）沉井挖土和下沉施工①沉井下沉系数根据设计要求Ko≥1.05②沉井下沉施工a.沉井每层挖土量较大，挖土采用机械与人工配合进行。
（也可以采用吊车吊斗干挖下沉法施工，进行24小时昼夜施工）b. 在沉井每节外模拆除后，应先后在井顶及外壁混凝土表面用油漆画出纵横中线。
中线应按井壁分中求出，纵横中线必须互相正交。
根据本沉井特点，沉井的水平测点应设在沉井四角。
以油漆在沉井四角壁上画出四个相同标尺，标尺的起点应从刃脚底算起，如果四个起点不在与沉井竖向中轴线相垂直的同一平面上，可以取最低点为零，其余各点的标尺应计入相应的高差。
井壁接高时，沉井接高各节的竖向中轴线，应与第一节的中轴线的延长线重合或平行，四角水平测点的标尺，应根据第一节的四角标尺继续向上接画。
井内中心线与垂直轴线，各吊垂球一个，对准下部标板来控制，挖土时随时观测垂直度，当垂球离墨线边达10mm时，即应纠正。
c.对基准点加以保护，并测量、记录下沉前的原始值，对监测的经纬仪、水平仪进行严格控制，使仪器误差降至最低限度。
d.一切施工准备工作就绪后，开始井体下沉、挖土施工，各施工块同步均匀对称进行挖土。
e.先挖梁底下部土，后挖刃脚边侧土。
下沉施工初期打凿垫层时，应以刃脚中心线为轴左右对称打凿，以防止井体发生偏斜、扭转，及时清除垫层。
f.挖土时水准仪随挖土进程引测标高，用小竹板桩作挖土标高控制点，每2m×2m左右设立一根，以确保挖土标高。
每层挖土控制在20Cm，不得超挖。
g.为了提高井底土体的稳定性，在保证刃脚下土体不发生整体滑动破坏的条件下，在初沉阶段开挖过程中采用先挖刃脚周边，后挖中间土体。
在终沉降段相反进行挖土。
在层层开挖过程中，采取先校正倾斜（在刃脚高处多挖，在刃脚低处少挖），然后分层开挖，做到各施工区同步开挖，使井体能均匀下沉。
h.各施工区域挖土均由一名施工员在井顶上安全栏内指挥，以控制各区域挖土进度。
i.沉井下沉施工和监测作业采取24小时连续施工，施工、指挥监测人员轮班上岗工作。
夜间施工应保证施工区域的照明。
j.吊挖出的土方，通过土方车驳运到土方临时堆场。
k.在监测过程中，观测沉井下沉速度，尤其是不同的土质层，沉井的下沉速率并绘制下沉速率表。
在沉井接近设计标高时加强观测频率。
尽时校正刃脚高差，根据下沉速率适当调整挖土速度，减缓沉井下沉速度。
l.沉井下沉至设计标高，密切进行沉降观测，在8小时内下沉量应不大于10mm时，方可进行底板施工。
（7）井点降水和地基加固的措施（1）概述沉井降水的目的为了降低沉井附近区域的地下水位，使沉井顺利下沉，不突沉倾斜，使沉井锅底无水，保证封底质量，达到施工效果。
沉井降水采用轻型井点，井点管在基坑内长方形布置。
（2）井点施工①主要设备由井点管，集水总管，抽水设备组成。
井点管：由滤管和壁管组成，直径50mm，长度为7m钢管，管下端配同直径长1.0-1.2m滤管。
抽水设备：由离心泵、射流器、循环水箱组成。
②井点施工采用冲孔法，用射水式井点管成孔，孔径为250mm，深度比滤管深0.5m，用水冲法将250mm套管沉至要求深度后，先在孔底填一层砂砾，然后插入井点管，在套管与井点管之间填粗砂，然后拔出套管，井点管在地面以下0.5m深度内用粘土填实，以防漏气。
③井点管的布置及埋置深度轻型井点的最大抽吸高度为7m，实际在6.5-7m之间，机组和总管安装的水平高度与基坑持平，即可控制、抽吸-8.5高程以上的地下水，以下之地下水就情况采用沉井内设二次轻型井点或集水井抽吸。
④井点总管采用单排线状布置，井点管间距为1.5m，每100m设置一组抽水设备.⑤井点管埋设与抽水设备连通后，先进行试抽水，无漏水、漏气、淤泥现象后方可正式使用，对出水混浊的井点管应予以更换或停闭。
