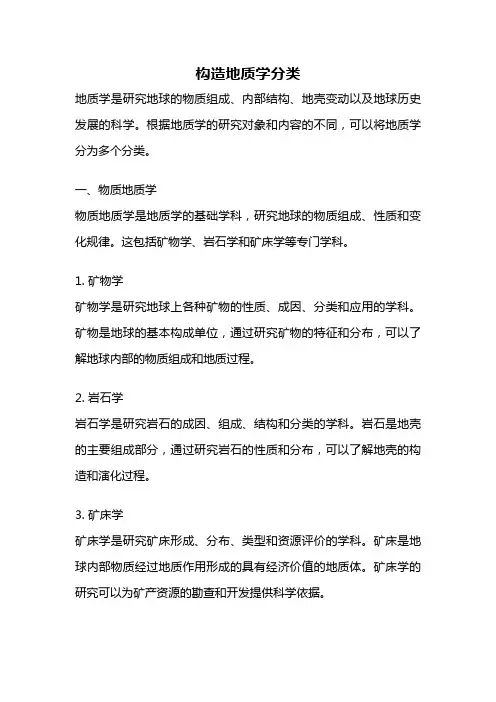

构造地质学分类
构造地质学分类地质学是研究地球的物质组成、内部结构、地壳变动以及地球历史发展的科学。
根据地质学的研究对象和内容的不同，可以将地质学分为多个分类。
一、物质地质学物质地质学是地质学的基础学科，研究地球的物质组成、性质和变化规律。
这包括矿物学、岩石学和矿床学等专门学科。
1. 矿物学矿物学是研究地球上各种矿物的性质、成因、分类和应用的学科。
矿物是地球的基本构成单位，通过研究矿物的特征和分布，可以了解地球内部的物质组成和地质过程。
2. 岩石学岩石学是研究岩石的成因、组成、结构和分类的学科。
岩石是地壳的主要组成部分，通过研究岩石的性质和分布，可以了解地壳的构造和演化过程。
3. 矿床学矿床学是研究矿床形成、分布、类型和资源评价的学科。
矿床是地球内部物质经过地质作用形成的具有经济价值的地质体。
矿床学的研究可以为矿产资源的勘查和开发提供科学依据。
二、地质动力学地质动力学是研究地球内部和地壳的运动和变形规律的学科，包括构造地质学和地震学。
1. 构造地质学构造地质学研究地壳的构造形态、构造演化和构造运动。
地球内部的构造运动是地壳变形和地震活动的主要原因，通过研究构造地质学可以了解地壳的演化历史和构造变动的机制。
2. 地震学地震学研究地震的发生、传播和影响。
地震是地球内部能量释放的结果，通过研究地震学可以了解地球内部的物质运动和地壳的应力状态，对地震灾害的预测和防治具有重要意义。
三、地质历史学地质历史学是研究地球历史发展和地质事件的学科，包括地层学和古生物学。
1. 地层学地层学研究地球各个地层的分布、性质和演化，通过研究地层可以了解地球历史的演变过程和地质事件的发生顺序，对地质演化的时间和空间格局有重要意义。
2. 古生物学古生物学研究地球历史上的古生物群落和生物演化。
通过研究化石可以了解古生物的进化过程和生态环境，对恢复古地理环境和地球历史的演变有重要意义。
四、应用地质学应用地质学是将地质学的理论和方法应用于工程、环境、资源勘查和灾害防治等实际问题的学科，包括工程地质学、环境地质学和勘查地质学等专门学科。
构造地质学复习资料
构造地质学复习资料1．绪论1.构造变形的场的基本类型：伸展构造，压缩构造，升降构造，走滑构造，滑动构造，旋转构造。
（伸、缩、升降、减、滑、旋）。
2.朱志澄将构造层次分为：表构造层次、浅构造层次、中构造层次、深构造层次。
其中表、浅构造层次为脆性破裂域，中深构造层次为塑形流变域。
2．沉积岩岩层构造1.构造的类型、成因、规模、和形态千差万别，但是从几何学看，基本可以归纳为：面状构造和线状构造。
2.面状构造的三大产状要素：走向、倾向、倾角。
（1）走向：1.走向线：倾斜平面与水平面的交线.2.走向：走向线两端所指的方向（相差180°）（2）倾向：1.倾斜线：倾斜平面上与走向线垂直的线。
2.倾向：倾斜线(下端)在水平面上的投影所指的方向。
（3）倾角：倾斜平面与水平面的交角。
（4）视倾斜线：当剖面与岩层的走向斜交时，岩层与该剖面的交迹线。
（5）视倾角（假倾角）：视倾斜线与其在水面上的投影线间的夹角。
（真倾角总是大于假倾角）3.沉积岩层的原生构造（1）原生构造：沉积、成岩过程中所形成的构造。
（2）次生构造：成岩之后，遭受地质作用变化后的构造。
（3）层理：由于岩石成分、构造和颜色的突变或者渐变所显示出来的一种成层构造。
4.原生构造鉴定岩层的顶低面（1）递变层理（韵律层理、粒序层理）递变层理的特点是：在一个单层中，从底面到顶面粒度由粗到细。
（下粗上细）（2）层面暴露标志：泥裂、雨痕泥裂：在剖面上呈“V”字型，开口示顶、尖端示底。
雨痕：凹面示顶，凸面示底。
5.倾斜岩层倾斜岩层露头界线复杂，表现为与地形等高线交切关系，并显示出一定的规律性，即在经过山脊和河谷时，均呈“V”字形态展布，即“V”字形法则。
相反相同（岩层倾向与地面坡向相反，露头线与等高线同向弯曲）相同相反（岩层倾向与地面坡向一致，岩层倾角＞地面坡角，露头线与等高线反向弯曲。
）相同相同（岩层倾向与地面坡向一致，岩层倾角＜地面坡角，露头线与等高线同向弯曲。
构造地质学
一.岩层的特征
同一岩层的成分、结构、颜色大体上 是一致的，并由两个相当清楚的界面 与上下岩层分开。沿垂直层面观察同 一岩层颗粒、颜色深浅、矿物组成也 会有所变化。——依据这一系列变化 将岩层继续划分为若干小层。
一.岩层的特征
一.岩层的特征
岩层厚度：同一岩层顶底面的垂直距离 （真厚度），其余的称之为伪厚度，由 于沉积作用及构造作用，同一岩层不同 块段厚度有变化。
密度、强度、地壳物理状态，均有差异。
3. “三明治”结构： 上地壳—脆性（硬） 中地壳—塑性（软流层、壳内软层） 下地壳—刚性（硬）
二、构造层次
温度递增引起岩石力学性质变化导致变形的分层性 1. 构造层次：
同一次构造活动，在不同的深度形成不同类型
的构造变形(物质与温度均为变量时，变形的分层性 更复杂)。
三、构造尺度的划分
指构造规模的大小：（大至全球性，小至纳米）
可划分为六级： 1. 巨型构造：山系、区域性地貌的构造单元。 如喜马拉雅山造山带、秦岭—大别造山带 2. 大型构造：区域性构造单元中的次级构造单元 如背斜、向斜、大型断裂等 3. 中型构造：一个地段上的褶皱、断层； (1：5万比例尺的图上，可见全貌，本课程研究的重点) 4. 小型构造：露头上、手标本上的构造 (小褶皱、断层、节理、面理、线理，本课程研究的重点) 5. 微型构造（显微构造） ：手标本、显微镜下可见的构造 6. 超显微构造：电子显微镜下研究的构造 （位错）
二.研究意义
1.理论意义：阐明地质构造空间上的相互关 系、时间上的先后顺序。 2.实践意义：指导生产实践，解决矿产分布、 水文地质、工程地质、地震、环境地质等 问题。
二.研究意义
实例1.
二.研究意义
实例2. 汶川地震 印度板块向欧亚板块俯冲，造成青藏高 原隆起，板后伸展扩张导致高原东侧龙 门山构造带向东挤压，于四川盆地刚性 地体相互作用，应力集中，长期聚集导 致岩层崩裂，地震发生。
构造地质学第一篇形态构造地质学 第一章成层构造和地层接触关系
序粒层理在浊流沉积中发育得最好。
精选课件
各种产状岩层的粒级层理
精选课件
应注意和韵律层理相区别。 韵律层理不是发生在每一单层 中的颗粒粗细的变化，而是粗 层—中层—细层反复成韵律， 其间有界面。
精选课件
8、 脊线—背斜横剖面中同一层面上 弯曲的最高点为脊，不同横剖面上脊的连 线为脊线
9、 槽线—向斜横剖面中同一层面上 弯曲的最低点为槽，不同横剖面上槽 的连线为槽线 10、脊面—连接各褶皱面脊线的面 11、槽面—连接各褶皱面槽线的面
精选课件
精选课件
褶皱的度量 度量褶皱大小的要素是波长和波幅
继承与上迭问题，以南象山、钟山两剖面 为例
精选课件
精选课件
精选课件
（图1-15）
精选课件
精选课件
图1-17
精选课件
不整合时代的确定： 上限：不整合面以上地层中最老的地层 形成之前； 下限：不整合面以下地层中最新的地层 形成之后；
精选课件
一次地壳运动必会导致一个不整合， 但一个不整合不一定只反映一次地壳运 动。如果某一地区长期处于隆起状态， 或者一次地壳运动后接受的沉积又完全 剥蚀掉，以致缺少沉积历史记录，最后 再有新地层沉积下来，这样的不整合面 就不止包含一次地壳运动。
1、 核部—褶皱岩层中中心部位。常 指出露地表的褶皱中心部分
2、 翼部—核部两侧岩层部位（曲率 半径大于平均圆弧部分）
精选课件
精选课件
3、 转折端—褶皱两翼岩层互相过渡 的弯曲部分（曲率半径小于平均圆弧 部分），岩层弯曲度最大的部分。

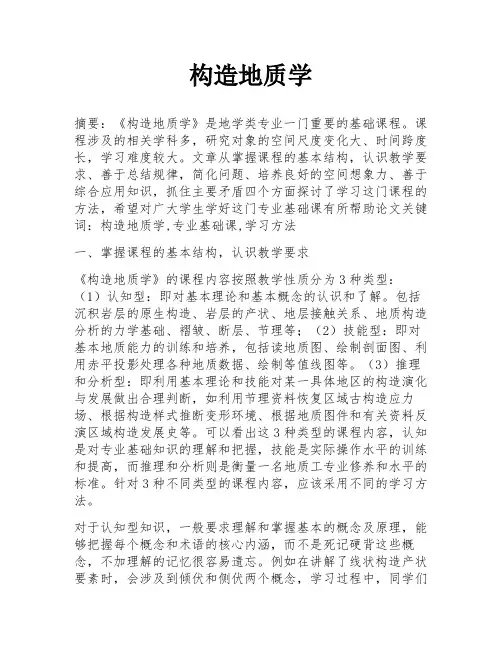

构造地质学
构造地质学摘要：《构造地质学》是地学类专业一门重要的基础课程。
课程涉及的相关学科多，研究对象的空间尺度变化大、时间跨度长，学习难度较大。
文章从掌握课程的基本结构，认识教学要求、善于总结规律，简化问题、培养良好的空间想象力、善于综合应用知识，抓住主要矛盾四个方面探讨了学习这门课程的方法，希望对广大学生学好这门专业基础课有所帮助论文关键词：构造地质学,专业基础课,学习方法一、掌握课程的基本结构，认识教学要求《构造地质学》的课程内容按照教学性质分为3种类型：（1）认知型：即对基本理论和基本概念的认识和了解。
包括沉积岩层的原生构造、岩层的产状、地层接触关系、地质构造分析的力学基础、褶皱、断层、节理等；（2）技能型：即对基本地质能力的训练和培养，包括读地质图、绘制剖面图、利用赤平投影处理各种地质数据、绘制等值线图等。
（3）推理和分析型：即利用基本理论和技能对某一具体地区的构造演化与发展做出合理判断，如利用节理资料恢复区域古构造应力场、根据构造样式推断变形环境、根据地质图件和有关资料反演区域构造发展史等。
可以看出这3种类型的课程内容，认知是对专业基础知识的理解和把握，技能是实际操作水平的训练和提高，而推理和分析则是衡量一名地质工专业修养和水平的标准。
针对3种不同类型的课程内容，应该采用不同的学习方法。
对于认知型知识，一般要求理解和掌握基本的概念及原理，能够把握每个概念和术语的核心内涵，而不是死记硬背这些概念，不加理解的记忆很容易遗忘。
例如在讲解了线状构造产状要素时，会涉及到倾伏和侧伏两个概念，学习过程中，同学们感觉很容易混淆。
实际上倾伏和侧伏是从不同角度描述线状构造的两个术语，前者是描述某一线状构造在空间的产出状态，类似于面状构造的倾向；而后者是描述某一线状构造在其所在平面内的产出状态，其产状要素只有在确定了所处平面才能测量。
理解了这些特征，概念就不易混淆或忘记。
对于技能型知识，一般要求学生具备地质图件的判读能力，掌握基本的作图方法。

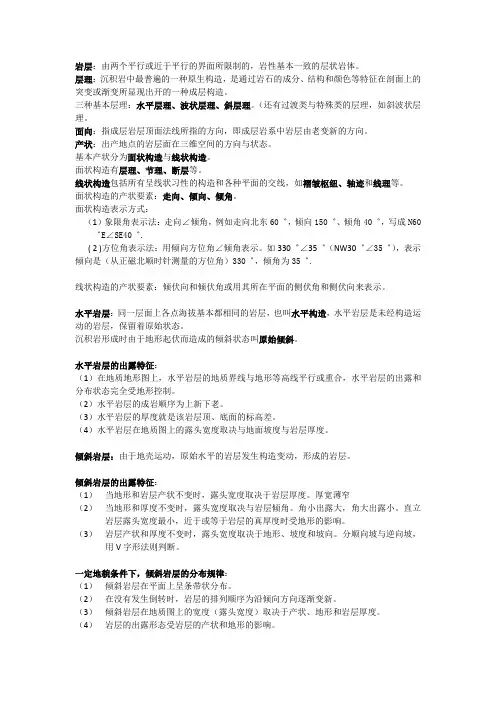

构造地质学基础知识点
岩层：由两个平行或近于平行的界面所限制的，岩性基本一致的层状岩体。
层理：沉积岩中最普遍的一种原生构造，是通过岩石的成分、结构和颜色等特征在剖面上的突变或渐变所显现出开的一种成层构造。
三种基本层理：水平层理、波状层理、斜层理。
（还有过渡类与特殊类的层理，如斜波状层理。
面向：指成层岩层顶面法线所指的方向，即成层岩系中岩层由老变新的方向。
产状：出产地点的岩层面在三维空间的方向与状态。
基本产状分为面状构造与线状构造。
面状构造有层理、节理、断层等。
线状构造包括所有呈线状习性的构造和各种平面的交线，如褶皱枢纽、轴迹和线理等。
面状构造的产状要素：走向、倾向、倾角。
面状构造表示方式：（1）象限角表示法：走向∠倾角，例如走向北东60゜，倾向150゜、倾角40゜，写成N60゜E∠SE40゜.( 2 )方位角表示法：用倾向方位角∠倾角表示。
如330゜∠35゜（NW30゜∠35゜），表示倾向是（从正磁北顺时针测量的方位角）330゜，倾角为35゜.线状构造的产状要素：倾伏向和倾伏角或用其所在平面的侧伏角和侧伏向来表示。
水平岩层：同一层面上各点海拔基本都相同的岩层，也叫水平构造，水平岩层是未经构造运动的岩层，保留着原始状态。
沉积岩形成时由于地形起伏而造成的倾斜状态叫原始倾斜。
水平岩层的出露特征：（1）在地质地形图上，水平岩层的地质界线与地形等高线平行或重合，水平岩层的出露和分布状态完全受地形控制。
（2）水平岩层的成岩顺序为上新下老。
（3）水平岩层的厚度就是该岩层顶、底面的标高差。
（4）水平岩层在地质图上的露头宽度取决与地面坡度与岩层厚度。
倾斜岩层：由于地壳运动，原始水平的岩层发生构造变动，形成的岩层。
倾斜岩层的出露特征：（1）当地形和岩层产状不变时，露头宽度取决于岩层厚度。
厚宽薄窄（2）当地形和厚度不变时，露头宽度取决与岩层倾角。
角小出露大，角大出露小。
直立岩层露头宽度最小，近于或等于岩层的真厚度时受地形的影响。
（3）岩层产状和厚度不变时，露头宽度取决于地形、坡度和坡向。
构造地质学复习笔记
绪论地质构造：是指组成地壳的岩层和岩体在内、外动力地质作用下发生的变形，从而形成诸如褶皱、节理、断层、劈理以及其他各种面状和线状构造等。
构造尺度的分类：一般分为巨型构造、大型构造、中型构造、小型构造、微型构造、超微型构造。
构造变形场可概括为六中：伸展构造、压缩构造、升降构造、走滑构造、滑动构造、旋转构造。
伸展构造：是水平拉什形成的构造，或垂向隆起导生的水平拉伸形成的构造。
压缩构造：是水平挤压形成的构造。
升降构造:是岩石圈或地幔物质垂向运动体现，表现为地壳的上升和下降，区域性的隆起和坳陷。
走滑构造：是顺直立剪切面水平方向滑动或位移形成的构造。
直立剪切面可以是区域剪切扭动形成的走滑断层，也可以是区域压缩引起的两组交叉走滑断裂。
滑动构造：滑动构造主要是重力失稳引起的重力滑动构造，也包括某些大型平缓正断层。
旋转构造：是指陆块绕轴转动形成的构造。
岩石圈可分为大陆岩石圈和大洋岩石圈。
大陆岩石圈包括地壳和软流圈以上的地幔顶部，地壳可分为上地壳、中地壳和下地壳。
上地壳又分为由沉积岩、火山岩和相应中、浅变质岩组成的盖层及结晶基底，后者包含花岗岩类侵入岩和片麻岩、结晶片岩等。
中地壳主要是闪长岩类岩石及物性上相近的片麻岩和部分片岩。
下地壳主要是玄武质的辉长岩类及相应的变质岩等岩石。
根据深度变化引起岩石物性物态的变化将构造层次划分为：表构造层次、浅构造层次、中构造层次和深构造层次。
构造观：是指对全球构造和岩石圈构造的总体结构、形成和演化、铸成构造的构造运动性质和动力来源的基本认识和观点。
构造叠加：指已变形的构造又再次变形而产生的复合现象。
构造置换：是岩石中的一种构造在后期变形中或通过递进变形过程被另一种构造所代替的现象。
构造继承：如果前期构造控制或影响了后期构造的形成和发展，后期构造保留了前期构造的某些主要特点，即为构造继承。
构造新生的两重含义：1、后期构造不受前期构造的影响或制约，形成一套在方位、几何形态、类型和样式上完全不同的构造；2、后期构造改造并使前期构造的一部分或全部卷入到后期构造之中，形成一套完全服从后期变形的全新构造。
《构造地质学》讲义解析
《构造地质学》第一章绪论一、地质构造与构造地质学二、构造尺度与构造层次的概念地壳或岩石圈不同深度的物理化学条件所导致的地质构造在垂向上的分带性。
不同的构造层次分别显示不同的主导变形机制。
三、构造解析的思想1.对不同岩石类型地区和不同尺度的地质构造采取不同的研究方法野外观察和地质填图始终是研究地质构造的基本方法。
2.构造解析分析和解释地质构造要素的空间关系和形成规律的方法学，内容包括对构造的几何学、运动学和动目的：了解地质构造的发生条件、形成机制和演化过程。
四、学习构造地质学的意义1.理论意义阐明地壳构造在空间上的相互关系和时间上的发育顺序，探讨地壳构造的演化和地壳运动规模及其动力来源。
2.实践意义应用地质构造的客观规律指导生产实践，解决矿产分布、水文地质、工程地质、地震地质及环境地质等方面有关的问题。
由角度不整合限定。
思考题1. 构造尺度与构造层次的概念。
2. 对地质构造主要从哪几个方面进行研究？各有什么主要内容？3. 学习构造地质学有什么意义？第二章沉积岩层和岩浆岩的原生构造及其产状一、倾斜岩层与直线的产状要素1. 岩层的产状要素走向、倾向和倾角。
(图中直线MON)，走向线两端延伸的方向即为该岩层的走向，有两个数值。
倾斜线下倾方向在水平面上的投影线所指的方位就是该岩倾角：岩层的倾斜线与它在水平面上投影线之间的锐夹角就是该岩层的（真）倾角。
注意：规定：水平岩层的倾角为0°；直立岩层的倾角为90°，走向有两个数值。
当观察剖面与岩层的走向斜交时，岩层与该剖面的交迹线叫视倾斜线，视倾斜线与其在水平面上的投影线间的夹角称视倾角，也叫假倾角。
视倾角的值比倾角值小，两者之间的关系为： tanβ=tanα·cosω2. 倾斜岩层产状表示法（1）方位角表示法：“倾向∠倾角”如：213︒∠54︒、0︒∠ 25︒、60︒∠ 60︒地质学上一般采用方位角表示法。
以正北为0°，正东90°，正南180°，正西270°。
构造地质学
第一章绪论一、构造地质学的研究对象及内容构造地质学研究的对象是地壳或岩石圈中的地质构造。
地质构造是指在地壳运动的发展过程中，组成地壳或岩石圈的岩层或岩体在内、外动力地质作用下产生的各类变形，包括褶皱、断层、劈理及其他面状、线状构造等。
地质构造分为原生和次生构造。
原生构造是指沉积物或岩浆在侵位与成岩过程中形成的构造，如沉积岩中的层理、波痕等和岩浆岩中的流动构造、原生节理等。
而次生构造是指岩层或岩体形成后，在力的作用下形成的构造，如褶皱、节理、断层等。
形成次生构造的作用力，可以来源于地球内部，称为内力；也可以来源于地球外部，称为外力。
构造地质学侧重于研究岩层或岩体在内动力地质作用下形成的次生构造。
但是对原生构造也要研究，某些原生构造是识别次生构造的形态、产状及其变形构造的重要标志。
构造地质学主要研究内容包括三个方面：①地壳或岩石圈内各种变形的几何形态、组合特征、分布规律；②分析构造形成的地质背景、力学条件及动力学和运动学的机制；②研究构造的形成序列及演化历史。
同时还要研究各种构造形态的描述、制图及其表示方式，以及与地质矿产、水文地质、工程地质、地热及地震地质等学科的相互关系。
地质构造的规模有大有小，大的可占据数百至数千平方千米或更大范围；小的可在露头甚至，块手标本上即可表现其全貌；更小的则需借助显微镜才能观察到。
因此，对地质构造的观察研究，可以按规模大小划分为许多级别，成为“构造尺度’’。
构造尺度的划分是相对的，一般把构造尺度划分为巨、大、中、小、微型以至超显微型等级别。
不同尺度的地质构造各有其不同的研究任务和研究方法。
野外地质调查，通常是从小尺度或中尺度的地质构造观察人手。
构造地质学主要侧重于研究中、小型地质构造。
较大区域的地质构造特征及其发展规律则隶属区域大构造学的研究范畴；，全球范围内地壳结构及其运动规律则属于全球构造学的研究范畴。
构造地质学是学习地质科学的一门基础性课程，为学好后续的其他得业课程，如矿床学、找矿勘探地质学、遥感地质学、水文地质、工程地质及煤田、石油地质等课程奠定基础。
常见地质构造类型分类,识别和描述
常见地质构造类型分类,识别和描述：
地质构造是指地球表面和地球内部的各种地形和地貌，反映了地球内部和外部的力学和化学过程。
常见的地质构造类型包括以下几种：
1.水平构造：这种构造的原始产状是水平的，表现为先沉积的老岩层在下，后沉积的
新岩层在上，岩层层面在较大范围内保持水平或近似水平的状态。
2.单斜构造：这是指原来水平的岩层在受到地壳运动的影响后，产状发生变动，形成
单一倾斜的状态。
3.倾斜构造：这是指岩层层面在较大范围内向同一个方向倾斜，表现为顺倾斜方向岩
层逐渐变新。
4.褶皱构造：这是指岩层在受到地壳运动的影响后，发生弯曲变形的现象，包括背斜
和向斜两种基本类型。
5.断层构造：这是指岩层在受到地壳运动的影响后，发生断裂错动的现象，包括正断
层、逆断层、平移断层等类型。
识别和描述地质构造需要注意以下几个方面：
1.观察岩层的产状，即岩层的走向、倾向和倾角，以及岩层的变形特征。
2.分析岩层的层序和相对年代关系，了解岩层的形成顺序和地壳运动的过程。
3.注意观察岩层的颜色、矿物成分、结构和构造等特征，以便更好地了解岩层的形成
环境和过程。
4.结合地质图、地层柱状图、剖面图等资料，全面了解地质构造的特征和发展过程。
构造地质学——精选推荐
1.地质构造（构造形迹）：指的是地质体（组成地壳的岩层和岩体）在地球内、外力地质作用下所发生的变形（形态变化与位置变化）。
2.构造层次：是指因向地下深处温度、压力升高引起岩石力学性质变化，从而导致在同一期构造变形中，不同深度各带的变形各具特点和规律，形成特征性构造。
于是，自地表至深层划分成不同的构造层次3.地球的圈层构造：是指地球内部在垂向上是成层，分为不同规模的圈层；各圈层的密度、强度、地球物理性质等互有差异。
各圈层的界面可以是渐变的，也可以是急变的，它们不仅是物质组成的分界面，也常常是构造活动面4.侧伏向与侧伏角当线状构造包含在某一倾斜平面内时，此线与该平面走向线间所夹之锐角即为此线在那个平面上的侧伏角，构成侧伏锐角的走向线的那一端的方位叫侧伏向。
5.倾伏向与倾伏角某一直线在空间的延伸方向，即某一倾斜直线在水平面上的投影线所指示的该直线向下倾斜的方位，叫倾伏向；倾斜直线与其水平投影之间所夹锐角叫倾伏角。
6.盐丘：由于盐岩和石膏向上流动并挤入围岩，使上覆岩层发生拱曲隆起而形成的一种构造。
7.岩层由两个平行或近于平行的界面所限制岩性基本一致的层状岩体叫做岩层，由沉积作用形成的岩层叫沉积岩层。
8.岩层的产状岩层的空间产出状态，常采用岩层面的走向、倾向和倾角三个要素的数值来表示。
9.走向岩层面与水平面相交的线叫走向线。
走向线两端所指的方向即岩层的走向。
10.倾向层面上与走向垂直并沿斜面向下所引的直线叫真倾斜线，倾斜线在水平面上的投影线所指的方向，就是岩层的真倾向，简称倾向。
11.倾角层面上真倾斜线与其在水平面上的投影线的夹角。
12.视倾向在层面上凡与该点走向线不直交的任一直线均为视倾斜线，其在水平面上投影线所指的倾斜方向，叫视倾向或假倾向。
13.视倾角视倾斜线和它在水平面上的投影线之间的夹角，叫视倾角或假倾角。
14.真倾角岩层的倾斜线及其在水平面上的投影线之间的夹角就是岩层的倾角，又称真倾角。
15.真厚度真厚度是指岩层顶、底面之间的垂直距离。
《构造地质学》课程笔记
《构造地质学》课程笔记第一章绪论一、构造地质学的内涵和构造规模1. 构造地质学定义：构造地质学是地球科学的一个分支，它专注于研究地球岩石圈的结构、构造、形成过程、演化历史以及控制这些过程的动力学机制。
它涉及从微观到宏观尺度的地质现象，包括地层、岩体、断裂、褶皱等。
2. 研究内容详述：（1）地质体的形态、产状、规模和组合特征：研究不同类型地质体的外部形态、空间排列、大小和相互之间的组合关系，如断层、褶皱、节理等。
（2）地质体的形成、演化和改造过程：探讨地质体从形成到改造的整个地质历史过程，包括构造运动、岩浆活动、变质作用等。
（3）地质体之间的相互关系及其在地球动力学过程中的作用：分析地质体之间的相互作用，以及它们在板块构造、地壳运动等地球动力学过程中的角色。
3. 构造规模划分详述：（1）大型构造：涉及整个板块或大陆规模的构造，如板块边界、地槽-地台、造山带等。
（2）中型构造：介于大型和小型构造之间，如区域性的褶皱带、断裂带、火山带等。
（3）小型构造：在更小的尺度上，如单个褶皱、断层、节理、面理等。
二、地质构造的类型和关系1. 地质构造类型详述：（1）原生构造：在岩石形成过程中直接形成的构造，如层理、波痕、泥裂等沉积构造。
（2）次生构造：岩石形成后，在后期地质作用下形成的构造，如褶皱、断层、节理等。
（3）复合构造：原生构造和次生构造相互叠加、改造形成的复杂构造，如叠加褶皱、复合断层等。
2. 地质构造之间的关系详述：（1）成因关系：不同构造之间的成因联系，如断层活动可能导致褶皱的形成。
（2）时间关系：不同构造形成的时间顺序，如先形成断层，后形成褶皱。
（3）空间关系：不同构造在空间上的分布和排列方式，如断层与褶皱的相互切割关系。
三、构造分析的基本方法1. 地质观察详述：（1）观察地质体的形态、产状、规模、组合特征：通过野外实地观察，记录地质体的各种特征。
（2）使用地质罗盘、GPS等工具进行精确测量：测量地质体的产状、方位等参数。
构造地质学
构造地质学课程简介构造地质学是地质学的主要分支学科，是地学类专业的基础课程。
它是介绍组成地壳的岩石、地层和岩体在岩石圈中力的作用下变形形成的各种现象（地质构造）、阐述这些地质构造的几何形态、组合型式、形成机制和演化进程，探讨形成这些构造的作用力方向、方式和性质的学科。
课程从介绍岩石变形的基础力学与流变学理论出发，重点介绍褶皱、节理、断层、劈理、线理等中小尺度上发育的构造型式及其形成的力学条件与运动学过程。
伸展构造、逆冲推覆构造、走向滑动断层、韧性剪切带构造等重要构造型式的主要特点作为课程中的主要介绍内容。
第一章、概述一、构造地质学及其内涵在山区高速公路两侧的峭壁上、在基岩出露的地方或在水库旁的悬崖上，我们总可以看到很多自然界的岩石具有成层性（层理、片理或劈理等），而且这些岩层经常发生变形，弯曲（褶皱）或破裂（断层或节理），构成奇异的自然景观。
这些由自然力（或地应力）作用引起的岩石的成层性以及岩层的弯曲或破裂现象就是地质构造。
构造地质学就是研究这些地质构造，包括地球岩石圈内岩石变形形成的褶皱、断层、节理、劈理、线理等的几何学特点，产生这些地质构造的运动学和动力学条件，以及这些地质构造形成的基本过程（或形成机制）与演化规律的科学。
地质构造的规模变化很大，从地壳尺度或全球规模、地区尺度或中比例尺区域规模、露头或手标本规模、显微乃至亚微尺度。
在不同的尺度上，地质构造的表现形式具有一定的差异。
传统构造地质学研究多限于对中比例尺区域规模、露头尺度和手标本尺度地质构造的描述、分析。
现代科学技术的发展及其在构造地质学学科研究中的渗透与应用，却大大地拓宽了构造地质学的研究尺度与研究领域。
现代构造地质学的研究领域特点表现为，在传统构造地质学研究领域的基础上，宏观更宏观，从手标本尺度向区域乃至全球尺度发展；微观更微，从应用显微镜的微观尺度到利用电子显微镜的亚微尺度的研究。
现代构造地质学的内容包括几个主要方面：地质构造的几何学，主要包括地质构造的几何形态描述、产状与形体方位分析以及各种地质构造的组合形式和组合规律；地质构造形成的运动学，主要指地质构造形成过程中物质的运动方式、运动方向与基本规律；地质构造形成的动力学，包括地质构造形成的动力学条件及其变化、动力来源；地质构造的成因分析，主要讨论地质构造的形成环境、形成条件、岩石变形机制与地质构造的演化过程。
地质构造类型及其特征
地质构造类型及其特征
地质构造是指地球表面和地壳内部因地质力学作用而形成的各
种构造形态。
根据形成机制和特征，地质构造可以分为许多类型，
主要包括褶皱构造、断裂构造、火山构造和地形构造。
褶皱构造是由地壳中的水平应力造成的地层褶曲形变所形成的，其特征是地层的波状弯曲，包括背斜和洼陷等形态。
褶皱构造常常
形成山脉、丘陵等地形，同时也会影响地下资源的分布和运移。
断裂构造是由地壳中的垂直应力造成的地层破裂和错动所形成的，其特征是地层的位移和错动，包括正断裂、逆断裂和走滑断裂
等形态。
断裂构造常常形成断崖、断坡等地形，同时也是地震活动
的主要发生地。
火山构造是由地壳中的岩浆活动所形成的，其特征是火山口、
熔岩台地、火山锥等形态。
火山构造常常形成火山、火山岛等地形，同时也是地球表面物质循环的重要组成部分。
地形构造是由地表水力、风力、重力等因素作用所形成的地表
形态，其特征是河谷、峡谷、冰川、风蚀地貌等形态。
地形构造是
自然地理学的重要组成部分，反映了地表形态的多样性和地球表面动力学的活跃性。
总的来说，地质构造类型及其特征是多种多样的，它们相互作用、相互影响，共同构成了地球表面和地壳内部丰富多彩的地质景观。
对地质构造类型及其特征的深入研究，有助于我们更好地理解地球的演化历史和自然环境的形成过程。
构造地质学理论和形态分类
3. 倾角： 倾斜线与水平面的交角（最大交角）
表示方法：倾向∠倾角， 如：66º∠ 50º（常用）
走向/倾向∠倾角，如：156º/66º∠ 50º
方向定量：规定N为0（或360º）； E为90º；
S为180º；
W为270º
倾斜平面的产状要素
二、线状结构的产状要素
1. 倾伏向：某直线（下端）在水平面上的投 及沉积岩层构造
第一节 面状结构和线状结构的产状
一、面状结构的产状要素
1. 走向： (1)走向线：倾斜平面与水平面的交线
(同一倾斜平面上有无数条，高程不同，相互平行) (2)走向： 走向线两端所指的方向（相差180°） 2. 倾向： (1)倾斜线：倾斜平面上与走向线垂直的线 (2)倾向：倾斜线(下端)在水平面上的投影所指的方向
1. 研究意义： （1）研究地质发展历史； （2）鉴定地壳运动特征； （3）确定构造变形时期； （4）划分地层、构造单元； （5）了解古地理特征和古构造状态； （6）寻找沉积、热液性矿床和石油、天然气田
2. 研究内容：
（1）确定不整合：（其标志） ①古生物：上下两套地层中化石代表的时代 有大的间断 ②沉积侵蚀：有古侵蚀面、古风化壳、古土壤、 底砾岩、残积矿床（铁帽、铝土矿、 磷矿、沙金）等 ③构造变形：上下两套地层产状不同，构造线变化， 褶皱样式、断层类型、变形程度差异， 下部地层中的断层被上覆地层截切 ④岩浆活动：上下两套地层中岩浆岩系列的成分、 产状、规模、强度积热液矿床差异 ⑤变质程度：上下两套地层变质程度差异
1. 岩石圈：地壳和上地幔的总和； 分大陆岩石圈和大洋岩石圈
(1)地壳 ： 上地壳—沉积岩、火山岩、花岗岩、浅变质岩 中地壳—闪长岩类岩石、片岩、片麻岩 下地壳—玄武岩、辉长岩、深变质岩
构造地质学
2024/6/15
构造地质学
二、侵入岩体原生破裂构造 侵入岩体在岩浆晚期冷凝阶段常发生脆性变形，形成 产状、性质各异的断裂构造。不同研究者从不同角度对它 们作了分类。 克鲁斯的几何学分类 20世纪20年代，克鲁斯(H．Cloos)根据侵入体中节理 的产状及其与流动构造的关系，将侵入岩体中的节理可分 为六类： 1.Ｌ节理 又称层节理，是与流面平行的节理，常平 行于岩体与围岩的接触面，产状一般较缓。 2.Ｓ节理 又称纵节理，是平行于流线、垂直于流面 的节理，倾斜一般较陡。
熔岩被 喷发规模大、厚度和成分较稳定、产状平缓 的喷出岩体。熔岩被的覆盖面积以数千平方公里至数十万 平方公里，厚度数百至数千米。熔岩被主要由裂隙式喷发 而成，多为基性玄武岩。
2024/6/15
熔岩被
构造地质学
熔岩流 带状和舌状展布的熔岩。一般由 中心式喷发而成。
厄瓜多尔加拉帕戈斯群岛詹姆斯岛上 基性熔岩中的流动构造
构造地质学
二、侵入岩体产状
根据侵入岩体与围岩的接触关系，可以将侵入岩体分 为整合侵入岩体和不整合侵入岩体。
1、 整合侵入岩体 指侵入岩体的边界面基本上平行于围岩的层理或片理 的侵入岩体。根据整合侵入岩体的形态、大小，可进一步 分为岩盘、岩盆、岩床和岩鞍等。 岩床 顺层侵入的板状侵入岩体。岩床规模不等，一 般多为中小型，厚度自数十厘米至数米。组成岩床的岩石 成分自酸性至基性、超基性，但以基性岩床居多。
岩盆和岩盘
岩鞍 新月形或马鞍 状小岩体，产出于褶 皱转折端虚脱部位。
地质构造与其形态
目录
• 地质构造概述 • 地层与岩层 • 褶皱构造 • 断裂构造 • 地质构造的形态特征 • 地质构造的研究方法与技术
01 地质构造概述
定义与分类
定义
地质构造是指地壳中的岩层或岩体在内、外动力地质作用下发生的变形和变位。 它们是地壳运动的“足迹”，是研究地壳演化历史的重要依据。
横弯褶皱作用
岩层受到垂直于层面的挤压力 作用，发生横向弯曲变形。
剪切褶皱作用
岩层在剪切应力作用下，发生 剪切变形并伴随弯曲现象。
柔流褶皱作用
在较高温度下，岩石发生塑性 流动变形，形成复杂的褶皱形
态。
04 断裂构造
断裂的概念与分类
概念
断裂是指岩石在应力作用下发生破裂， 并沿破裂面有明显的相对位移的构造 现象。
包括风化、剥蚀、搬运和沉积等，对地质构造的形成和改造 也有重要影响。外动力作用可以破坏原有的构造形态，形成 新的构造形态。
地质构造的意义
矿产资源
工程地质
地震活动
地貌形态
许多矿产资源的形成和分布与 地质构造密切相关。例如，石 油和天然气通常储存在背斜构 造中，而金属矿产则多与断层 和褶皱等构造有关。
02 地层与岩层
地层的概念与划分
地层的概念
地层是指地质历史上某一时代形成的层状岩石，包括沉积岩、火山岩以及由它们 变质而成的变质岩。地层是地壳中具一定层位的一层或一组岩石，是地质历史上 某一时代或某几个时代内形成的成层的岩石和堆积物。
地层的划分
地层可以根据岩性、颜色、成分、结构、构造、厚度、产状及其空间变化特征， 以及所含古生物化石、地球化学和物理性质等特征进行划分。地层划分的主要依 据是岩性和化石。
岩层的概念与类型
构造地质学总结
构造地质学总结第一章、绪论一、构造地质学概述（一）概念：构造地质学是研究在地球内部力的作用下以及所伴随的内动力地质作用下，地球物质，尤其是岩石圈固态岩石的变形或改造。
（二）岩石变形：岩石受到力的作用，使其内部的质点发生运动，导致原来岩石的形态和(或)体积发生了改变。
变形形式{褶皱构造、断裂构造【断层、节理】、塑性变形}二、构造运动的概念（一）概念：地球动力引起岩石圈变形、变位的作用叫构造运动, 有时又称为地壳运动。
（二）构造运动类型：①根据运动方向1、水平运动2、垂直运动(升降运动)②根据构造运动发生时期划分为：古构造运动【发生在古近纪之前的构造运动】新构造运动【发生在古近纪以来的构造运动】现代构造运动【人类历史时期以来所发生的构造运动】三、地质构造与构造地质学（一）概念：地质构造是指组成地壳的岩层和岩体在内、外动力地质作用下发生的变形、变位，从而形成诸如褶皱、节理、断层、劈理以及其他各种面状和线状构造等。
构造地质学是研究地壳或岩石圈地质构造的一门学科。
主要研究地质构造的①形态、产状、分布和组合型式②形成条件、形成机制、形成时间、先后顺序与演变规律③探讨地壳运动方式、规律和动力来源（二)地质构造分类：①根据几何学分类1、面状构造【岩层面、褶皱面、断层面、不整合面等等】2、线状构造【褶皱枢纽、擦痕、矿物生长线理等】②就成因而言1、水平构造2、倾斜构造3、褶皱构造4、断裂构造（节理构造、断层构造）四、构造地质学的研究对象和内容（一）研究对象：各类地质体（岩石、岩层、岩体）在力的作用下发生的变形及其产生的构造现象。
（二）研究内容：研究这些构造的几何形态、组合形式、形成机制和演化进程，探讨产生这些构造的作用力的方向、方式和性质。
（三）研究范围和尺度：以中小型构造为主：露头－手标本尺度，部分涉及大型、巨型构造和显微构造以及超微构造构造尺度1、巨型构造：山系、区域性地貌的构造单元。
2、大型构造：区域性构造单元中的次级构造单元。
构造地质学学习总结
构造地质学的定义和研究内容定义：构造地质学是地质学的基础学科之一，主要是研究组成地壳的岩石、岩层和岩体在岩石圈中力的作用下变形形成的各种现象（构造）。
研究这些构造的几何形态、组合形式、形成机制和演化过程，探讨产生这些构造的作用力和方向、方式和性质。
研究内容：构造地质学的主要研究对象是中、小型构造。
1、构造对沉积的控制作用2、构造对岩浆活动的控制作用3、构造对变质作用的控制作用4、构造对矿产的控制作用构造地质学的进展新构造观：新构造观主要包括以下四点：1、以水平运动为主导的活动论以及渐进突变的旋回式发展是认识和分析构造的根本思想。
2、岩石圈是层圈式的，各分层界面常常是活动性构造界面，各分层的构造是不协调的，横向不均一的。
3、构造是多因、多级、多时、多性的。
4、挤压、伸展和平移构造共同组成了岩石圈各级各类构造。
构造研究方法新进展：1、深层与浅层构造研究的结合2、定量分析从定性到定量，这是构造地质学发展走向成熟的一个标志。
定量分析主要包括以下几个方面：(1)岩石组构运动学及动力学(2)应力场研究(3)古差异应力的计算(4)有限应变分析(5)造山带缩短量的计算3、构造地球化学4、变形矿物动力学从定性到定量，这是构造地质学发展走向成熟的一个标志。
定量分析主要包括以下几个方面：(1)岩石组构运动学及动力学(2)应力场研究(3)古差异应力的计算(4)有限应变分析(5)造山带缩短量的计算3、构造地球化学4、变形矿物动力学构造解析构造解析包括地质构造几何学的、运动学的和动力学解析三个方面。
1、几何学解析就是认识和测量各类各级构造的形状、产状、方位、大小、构造内部各要素之间以及该构造与相关构造之间的几何关系，从而建立一个完整的具有几何规律的构造关系或型式。
2、运动学解析的目的在于再现岩石形成和变形期间所发生的运动，主要是通过对岩石或岩层中的原生构造，尤其是次生构造的分析揭示其运动规律，解释改变岩层和岩体的位置、方位、大小和形态的平移、转动、体变及形变的组合情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 大陆岩石圈：垂向成层，横向不均一，厚度、 密度、强度、地壳物理状态，均有差异。
3. “三明治”结构： 上地壳—脆性（硬） 中地壳—塑性（软流层、壳内软层） 下地壳—刚性（硬）
二、构造层次
温度递增引起岩石力学性质变化导致变形的分层性
1. 构造层次：
同一次构造活动，在不同的深度形成不同类型的 构造变形(物质与温度均为变量时，变形的分层性更 复杂)。
构 造 地 质 学理论 和形态分类
第一章 绪 论
第一节 概 述
一、构造地质学
构造地质学是地质学的基础学科之一，研究 对象是组成地壳的岩石、岩层和岩体在岩石圈中 力的作用下变形形成的各种现象（构造）；研究 内容是这些构造的几何学、组合形式、形成机制 和演化过程，探讨产生这些构造的作用力的方向、 方式和性质。
第二节 圈层结构和构造层
一、地壳-岩石圈的层圈式结构
(物质组分不同导致岩石力学性质的分层性)
1. 岩石圈：地壳和上地幔的总和； 分大陆岩石圈和大洋岩石圈
(1)地壳 ： 上地壳—沉积岩、火山岩、花岗岩、浅变质岩 中地壳—闪长岩类岩石、片岩、片麻岩 下地壳—玄武岩、辉长岩、深变质岩
(2)上地幔：超基性岩类（莫霍面之下）
一、整合和不整合
1. 整合接触： （1）特点：两套地层产状一致，沉积连续，生物
连续，无构造运动 （2）过程：下降、沉积—再下降、再沉积 2. 假整合（平行不整合）接触： （1）特点：两套地层产状一致，地层缺失，生物
间断，有升降运动，但不强烈 缺：无沉积，因地壳上升； 失：有沉积，被剥蚀 （2）过程：下降、沉积—上升、沉积间断、
下形成的构造。 （裂谷、盆地、地堑-地垒、盆-岭构造等）
（2）压缩构造： 水平挤压应力下形成的构造 (褶皱、逆冲断层)
（3）升降构造： 岩石圈地幔垂向运动，导致地壳的上升和下
降，区域性的隆起和坳陷(山系、高原、盆地) （4）走滑构造：
顺直立剪切面水平方向（走向）滑动或位移 形成的构造 （5）滑动构造：重力滑动构造 （6）旋转构造：陆块绕轴转动形成的构造
二、构造尺度
大至全球性，小至纳米级 本教材分六级：
1. 巨型构造：山系、区域性地貌的构造单元。 如喜马拉雅山造山带、秦岭—大别造山带
2. 大型构造：区域性构造单元中的次级构造单元 如背斜、向斜、大型断裂等
3. 中型构造：一个地段上的褶皱、断层； (1：5万比例尺的图上，可见全貌，本课程研究的重点)
1. 研究意义： （1）研究地质发展历史； （2）鉴定地壳运动特征； （3）确定构造变形时期； （4）划分地层、构造单元； （5）了解古地理特征和古构造状态； （6）寻找沉积、热液性矿床和石油、天然气田
2. 研究内容：
（1）确定不整合：（其标志） ①古生物：上下两套地层中化石代表的时代 有大的间断 ②沉积侵蚀：有古侵蚀面、古风化壳、古土壤、 底砾岩、残积矿床（铁帽、铝土矿、 磷矿、沙金）等 ③构造变形：上下两套地层产状不同，构造线变化， 褶皱样式、断层类型、变形程度差异， 下部地层中的断层被上覆地层截切 ④岩浆活动：上下两套地层中岩浆岩系列的成分、 产状、规模、强度积热液矿床差异 ⑤变质程度：上下两套地层变质程度差异
3. 倾角： 倾斜线与水平面的交角（最大交角）
表示方法：倾向∠倾角， 如：66º∠ 50º（常用）
走向/倾向∠倾角，如：156º/66º∠ 50º
方向定量：规定N为0（或360º）； E为90º；
S为180º；
W为270º
倾斜平面的产状要素
二、线状结构的产状要素
1. 倾伏向：某直线（下端）在水平面上的投影 所指的方向
脆性破裂域 ——
塑性流变域
第二章 地质体的基本产状 及沉积岩层构造
第一节 面状结构和线状结构的产状
一、面状结构的产状要素
1. 走向： (1)走向线：倾斜平面与水平面的交线
(同一倾斜平面上有无数条，高程不同，相互平行) (2)走向： 走向线两端所指的方向（相差180°） 2. 倾向： (1)倾斜线：倾斜平面上与走向线垂直的线 (2)倾向：倾斜线(下端)在水平面上的投影所指的方向
构造尺度不同，研究目的不同，手段与方法 不同，侧重的内容不同，解决的问题不同。
三、构造变形场
1. 构造应力场： 物体内各点的应力状态在物体占据空间内组成的总和 (挤压应力场、拉张应立场、剪切应立场)
2. 构造变形场： 主导构造应力均匀作用的空间及其形成的构造域
（1）伸展构造： 水平拉伸应力或垂向隆升导致的水平拉伸应力
岩层厚度、地面坡度
倾斜岩层
—“V”形法则
1. 岩层倾向与 地面坡向相反：
露头线与等高 线同向弯曲
露头线曲率 ＜等高线曲率
2. 岩层倾向与 地面坡向一致：
(1)岩层倾角 ＜地面坡角：
露头线与等 高线同向弯曲
露头线曲率 ＞等高线曲率
(2)岩层倾角＞地面坡角： 露头线与等高线反向弯曲
第三节 地层接触关系
2. 倾伏角：某直线与水平面的交角（最大交角） 表示方法：倾伏向∠倾伏角，如上时，该线与该平面 走向线的锐夹角
4. 侧伏向：锐夹角所在的走向线那一端的方向 表示方法：侧伏角侧伏向，如：15E
线理的倾伏角与侧伏角
第二节 水平岩层
未经变动的新岩层
水平岩层的主要特征： 1. 岩层界线与等高线平行或重合 2. 老岩层在下(谷底），新岩层在上（山顶） 3. 岩层顶、底之间的高差为岩层的厚度 4. 出露宽度是顶、底面露头线的水平距离，取决于
2. 构造层次的划分： (1)表层构造：
＜1km的地表，剪切作用，脆性变形(断层、褶皱) (2)浅层构造：
1-8km，褶皱作用，脆性变形(褶皱、断层、节理) (3)中层构造：
8-15km，强褶皱作用，塑性变形 (紧密褶皱、韧性剪切带)
(4)深层构造： ＞15km，流变作用、熔融作用 (柔流、韧性剪切带、混合岩化)
剥蚀—下降、沉积
1. 整合接触 2. 角度不整合接触 3. 假整合接触
3. 不整合（角度不整合）接触： （1）特点： 两套地层产状不一致，地层缺失，生物 间断，有强烈构造运动 （褶皱、断层、变质、 岩浆活动） （2）过程：下降、沉积—强烈构造运动 —下降、再沉积
角度不整合
二、不整合的观察和研究
4. 小型构造：露头上、手标本上的构造 (小褶皱、断层、节理、面理、线理，本课程研究的重点)
5. 微型构造（显微构造） ：手标本、显微镜下可见的构造 6. 超显微构造：电子显微镜下研究的构造 （位错）
一般分三级： 1. 大构造-区域构造、大地构造
(1：20万比例尺图幅的范围) 2. 小构造：露头上、手标本上的构造 3. 显微构造：显微镜下可见的构造
