杠杆的平衡条件作图练习题
超好的杠杆画图题大全
.1、如下左图所示，一轻质杠杆在力F1、F2的作用下处于静止状态．L1是力F1的力臂，请在图中画出F2的力臂l2和力F1的示意图．2、画出图6杠杆示意图中F ，F 的力臂3、生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。
请画出这把剪刀的动力F 的力臂和这根杠杆上B点所受阻力的大致方向。
4、图9是工人用撬棍撬石头的示意图。
请画出动力F1的力臂；并画出石头对撬棍压力的示意图。
5、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。
（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b。
（2）在杠杆上画出撬动石头动力F为最小时的方向。
6、（10·河南）如图11所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动，请在C点画出这个力的示意图，并标出它的力臂l。
7、(10·德州)如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
8、（10·乌鲁木齐）轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
9、如图所示，O为杠杆AC的支点，在O处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1：，并标出F1的方向。
10、如下图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力l1、阻力臂l2 。
11、如下图甲所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．12、如图所示杠杆OA 在力F 1、F2的作用下处于静止状态，L2是力F2的力臂，在图中画出力F1的力臂和力F2。
13、如图，在杠杆AB上挂了一个重为G 的物体。
为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
(完整版)杠杆画图题练习带答案.,,.,..
...
The shortest way to do many things is
.
14．如图所示：
15．如图所示： 16．如图所示： 17．如图所示：
18．标明力臂 L1 和 L2 各 1 分，画错一个扣 2 分． 19．
...
The shortest way to do many things is
.
14．试在图中画出汽车刹车踏板上动力Ｆ1 的力臂 G1 和阻力Ｆ2 的力臂 G2．
15．画出图中，加在杠杆上的动力Ｆ的力臂． 16．如图所示，试画出杠杆 OA 所受力的力臂（OA 杆的质量忽略不计）
17．图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力Ｆ，整个 装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．
28．画出图 1 和图 2 中各力的力臂．
29．如图所示的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿， 方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这 个力．
30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节 O 是支点，肌肉收缩， 动力Ｆ1 作用在 A 点上，阻力Ｆ2 作用在 B 点上，请在图中画出各力的力臂，在你所画的图 中：____表示Ｆ1 的力臂，_____表示Ｆ2 的力臂．
21．下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2 的力臂，并且用 G1、G2 表 示它们．
22．画出下列各力的力臂（如图）
23．画出下列各力的力臂（如图） 24．如图中的点 O 是杠杆的支点，画出力Ｆ1 和Ｆ2 的力臂，并用字母 G1 和 G2 标 明． 25．画出图中Ｆ1 和Ｆ2 的力臂．
杠杆作图题(含答案)
杠杆作图题(含答案)1、在图中，OA为一个轻质杠杆，可绕O点转动。
在点B处用细绳悬挂一重物，同时在A端施加动力F1，使得杠杆在水平位置平衡。
请画出杠杆受到的阻力F2及动力臂l1.2、如图所示的钢丝钳中，A是剪钢丝处，B为手的用力点，O为转动轴(支点)。
右图为单侧钳柄及相连部分示意图。
请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.3、在图(a)中，小华用笤帚在扫地，O为支点，作用在A 点的动力为F1.请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2.4、在图中，请画出力F1的力臂和力臂L2对应的力F2.5、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F1和F2的力臂L1和L2.6、请画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L。
7、在图中，根据杠杆的平衡条件作出拔钉子时所用的最小动力F的示意图和它的动力臂L1.8、如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起。
请画出售货员所用的最小动力及其力臂。
9、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
请在C点画出这个力的示意图，并标出它的力臂L。
20、如图，请画出力F对支点O的力臂L。
21、如图所示，100N的均匀木棒悬挂在空中，在竖直向下保持静止，以点O为支点。
请你画出力F的力臂L受重力的示意图。
22、如图为一个电热水壶的简易图，当力F作用在壶盖上时可将壶盖打开。
请在图中画出F的力臂L。
23、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力。
请在图中画出力F1，F2的力臂L1，L2.24、如图所示，轻质杠杆可绕O点转动，杠杆挂有重物G。
在动力F作用下，杠杆静止在水平位置。
请作出动力F的示意图，并标出F的力臂。
25、如图所示，校长为新装的空调室外设计了支架，支架可以在O点绕支点转动。
杠杆作图专题训练
杠杆作图练习
1．画出图中F的力臂。
2．如图所示，轻质杠杆的A点处挂一重物，O为杠杆的支点。
画出使重物在图示位置静止时动力F1的动力臂l1。
3．一根轻质杠杆（重力不计）可绕O点转动，在杠杆的中点挂一重力为G的物体，在杆的另一端施加一个方向水平的力F，整个装置处于静止状态，如图所示。
请画出拉力F和重物G产生的拉力的力臂。
4．自行车手闸可看作杠杆，如图所示，请在图中画出动力臂L1。
5.如图所示，为钓鱼竿的简化示意图，其中O为支点，F1为动力。
请在图中画出阻力F2以及阻力臂的示意图（钓鱼竿自重忽略不计）。
6．图是一个瓶盖起子，请标出支点O和阻力2F，及1F的力臂1L．。
2019-2020届初三 中考复习 杠杆【作图题】 专项练习(含答案解析)
杠杆作图题专项练习一、作图题1、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。
2、如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
3、如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图．4、如图所示，请在图中画出力F的力臂l及物体所受重力的示意图．5、如图8所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图6、如图所示，一轻质杠杆AC可绕支点О自由转动，在B点挂一重为G的物体。
为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力F的示意图。
7、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．8、如图所示，不计重力的杠杆OB可绕O点转动，重为6N的重物P悬挂在杠杆的中点A处，拉力F1与杠杆成30º角，杠杆在水平位置保持平衡，请在图中画出拉力F1 的力臂，并可求出拉力的大小F1= N 。
9、如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示.10、如图所示是用杠杆提升重物的装置，分别画出重物A的重力示意图和F的力臂：11、请在图中，作出力F对于支点O的力臂。
12、如图所示，轻质杠杆的支点在0点，在杠杆A点用力F1竖直向上拉．请画出拉力F1的力臂和作用在杠杆上阻力F2的示意图．13、在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F2的力臂l2．14、如下图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
15、图是人们用木棒撬石块的示意图。
撬石块有两种方法：第一种是以B点为支点，在C点用与棒垂直的力F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。

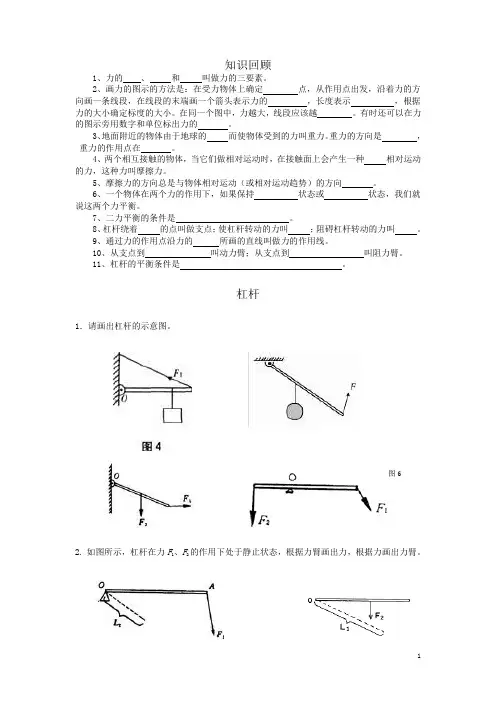

杠杆与二力平衡(作图)
知识回顾1、力的、和叫做力的三要素。
2、画力的图示的方法是：在受力物体上确定点，从作用点出发，沿着力的方向画一条线段，在线段的末端画一个箭头表示力的，长度表示，根据力的大小确定标度的大小。
在同一个图中，力越大，线段应该越。
有时还可以在力的图示旁用数字和单位标出力的。
3、地面附近的物体由于地球的而使物体受到的力叫重力。
重力的方向是，重力的作用点在。
4、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种相对运动的力，这种力叫摩擦力。
5、摩擦力的方向总是与物体相对运动（或相对运动趋势）的方向。
6、一个物体在两个力的作用下，如果保持状态或状态，我们就说这两个力平衡。
7、二力平衡的条件是。
8、杠杆绕着的点叫做支点；使杠杆转动的力叫；阻碍杠杆转动的力叫。
9、通过力的作用点沿力的所画的直线叫做力的作用线。
10、从支点到叫动力臂；从支点到叫阻力臂。
11、杠杆的平衡条件是。
杠杆1．请画出杠杆的示意图。
图62.如图所示，杠杆在力F1、F2的作用下处于静止状态，根据力臂画出力，根据力画出力臂。
2.画出压力F的力臂L。
3.请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。
4.请在图中标出支点位置（用字母O表示），并完成杠杆示意图.5.不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。
请在图中画出拉力F1的力臂，并求出此状态下=_______N。
拉力F16.下图是一个瓶盖起子，请标出支点O和阻力F2。
7. 图丁中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
8.画出力F的力臂。
9.在建筑工地上，王师傅想用撬棒将一块大石头挪开。
其实撬棒就是一个杠杆，其支点（O）和受力情况如图所示，请你在图中画出动力F1的力臂L1。
根据王师傅使用撬棒的情况，可知此时撬棒是一个_________杠杆。
专题13 杠杆平衡条件(原卷版)
备战2020年中考物理学考练之20个重要规律:专题13 杠杆平衡条件专题学啥一、与杠杆有关的几个概念1.杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
（1）支点：杠杆绕着转动的点；（2）动力：使杠杆转动的力；阻力：阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离；（4）阻力臂：从支点到阻力作用线的距离。
2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即F1L1＝F2L23．杠杆的应用：（1）省力杠杆：L1 ＞L2 F1＜F2省力费距离；（2）费力杠杆：L1＜L2 F1＞F2费力省距离；（3）等臂杠杆：L1=L2F1=F2不省力不省距离，能改变力的方向。
二、杠杆平衡条件考法常考类型一：判断是省力杠杆还是费力杠杆问题解决这类问题应根据实际来选择杠杆，当需要较大的力才能解决问题时，应选择省力杠杆；当为了使用方便，省距离时，应选费力杠杆。
三种杠杆的判定的依据是杠杆的平衡条件，即F1L1=F2L2，若L1>L2，则F1<F2；同理可得出其它结论。
三种杠杆的划分与比较见下表。
常考类型二：能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。
五要素包括支点、动力、动力臂、阻力和阻力臂。
组成杠杆的示意图如下。
（1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。
（2）画动力（用字母F1表示）或阻力（用字母F2表示）时应注意力的作用点和方向。
动力和阻力都是杠杆受到的力，其作用点都在杠杆上。
有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。
正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。
即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。
（3）动力臂用字母l1表示，阻力臂用字母l2表示。
力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。
杠杆作图题
2015-2016学年度八年级物理杠杆作图题1．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示，他这样做的目的是A．便于直接读出拉力的大小B．便于提供不同方向的拉力C．便于正确认识力臂D．便于测量力臂的大小第II卷（非选择题）请点击修改第II卷的文字说明O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂L1，并在A点作出阻力F2．（2）如图2所示，在杠杆AB上挂了一个重为G的物体．为使杠杆在图中的位置静止，请在杠杆上画出最小的动力F；（3）用如图3所示的滑轮组提升一重物有两种绕绳方法，请画出最省力的一种．（4）请在图4中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路3．（1）如图所示是右侧带书柜的办公桌，我们可以把它抽象成一个“杠杆”．现在要用一个最小的力将这张办公桌的一端稍抬离地面．请画出这个力F和这个力臂l，并用“O”标明这个“杠杆”的支点．（2）在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于支点Ｏ的力臂l 1． (黑点表示“不倒翁”的重心)4．如图所示是小球在A处自由释放后，沿ABCD光滑轨道运动的情景，请在图中作出小球运动到C 点时受力的示意图。
（不计空气阻力）5．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O 点转动，胶棉夹将棉头中多余水分挤出后便可清理地板。
请在图乙的示意中画出：(1)动力F1的力臂l1；(2)作用在B点的阻为F2。
6．【原创】一木块静止在斜面上，请画出它受到的力的示意图；7．如图所示杠杆OA处于静止状态，L2是力F2的力臂。
请在图中画出力F1的力臂L1和力F2 的示意图。
8．作图题（共3小题，每题2分）（1）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂l1、l2。
初二物理科学探究杠杆的平衡条件试题
初二物理科学探究杠杆的平衡条件试题1.某同学用如图所示装置验证杠杆的平衡条件，所用的4只钩码每只质量都是50g，在图示情况时，杠杆AB处于水平平衡状态，这时弹簧秤的读数为2.80N．设F1的力臂为l1，F2的力臂l2，则．若在杠杆左端钩码下方增加一个相同的钩码，重新调节弹簧秤对杠杆右端拉力的方向后，使杠杆AB再次恢复水平平衡，则这时弹簧秤的拉力与对应力臂的乘积应是未增加钩码前弹簧秤的拉力与对应力臂乘积的____倍．【答案】7/10 5/4【解析】图所示的杠杆平衡时，应满足F1l1=F2l2，则．增加钩码后，再次平衡时，由杠杆的平衡条件得F1ˊl1ˊ=F2ˊl2ˊ，那么故答案为：7/10 5/4思路分析：杠杆平衡时，应满足F1l1=F2l2试题点评：解决此类的题目的关键是要能准确找到力和力臂。
2.如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，阻力G的力臂，动力F 。
(填“变大”或“变小”“不变”)【答案】变大变大【解析】如图所示：A位置时，阻力G的力臂为l1，力F的力臂为l2，B位置时，阻力G的力臂为L1，力F的力臂为L2，由图可知：l1＜L1，所以第一个空填变大．因为A，B两位置杠杆均为平衡状态，所以由杠杆的平衡条件得（注：分析中A位置力F用F1表示，B位置力F用F2表示）A：Gl1=F1l2B：GL1=F2L2因为l1＜L1，l2=L2，所以F2＞F1，即：动力F变大故答案为：变大变大思路分析：本题考查的知识点是力臂的定义和杠杆的平衡条件，可以通过作图比较A、B两位置阻力G力臂的长短．然后再通过杠杆的平衡条件来分析动力的变化．试题点评：题目在考查力臂的定义的同时也考查了杠杆的平衡条件，所以答题需细心分析．3.如图所示，O为杠杆AC的支点，在O处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1：，并标出F1的方向。
【答案】【解析】杠杆平衡时，动力F1要最小，F1的力臂应最大，即CO为动力臂，力F1作用点在C点，竖直向上拉，如图：思路分析：根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，动力F1要最小，F1的力臂应最大，因为力F1的作用点一定在杠杆上，从而确定出最大的力臂．试题点评：根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，阻力×阻力臂是定值，利用数学极值问题，动力要最小，动力臂应最大；本题的难点在于确定CO为动力臂，这种能力在以后的学习中要逐渐培养．4.如图所示，杠杆每小格的长度相等，质量不计，以Ｏ为支点．杠杆的左端挂有物体Ｍ，支点右边的Ａ处挂钩码，杠杆平衡．若将支点移到B点，要使杠杆重新平衡，在A点应挂个相同的钩码。
2020人教版八年级下学期物理人教版《杠杆》作图题专项练习(解析版)
《杠杆》作图题一、作图题1.如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中画出力F1的力臂L1和力F2的示意图。
2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。
3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。
5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。
7.请在图中画出拉力F1的力臂。
8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图。
9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。
10.杠杆OA可绕O点转动，受力情况如图所示。
请作出力F1的力臂L1。
11.如图所示，杠杆在力F l、F2的作用下处于平衡状态，L2是力F2的力臂，画出力F2的示意图。
12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。
13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
14.请在图中画出用羊角锤起钉时所用的最小力F.(要求保留作图痕迹)15.图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，L2为力F2的力臂。
在图中画出力F1的力臂L1、力F2的示意图。
16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图。
专题训练(一)杠杆作图及杠杆动态平衡+2024-2025学年苏科版物理九年级上册+
O点转动，在A端通过细绳作
用一个向下的拉力F，使绳绕 A点从D点沿虚线DC顺时针转
图Z-1-11
动至C点，杠杆始终保持在该位置平衡，则在此过程F
__先__变__小__后__变__大___，F与其力臂的乘积__不__变__.（均选填
“变大”“变小”“不变” “先变大后变小”或 “先变小后变大”）
12.如图Z-1-12所示,轻质杠杆OA中点悬 挂重为60 N的物体，在A端施加一竖直 向上的力F，杠杆在水平位置平衡，则 力F的大小是__3_0_N__；保持力F的方向始 终竖直，将杠杆从OA位置匀速提升到 OB位置的过程中，力F的大小将__不__变__ （选填“变大”“变小”或“不变”）.
[答案] 如图所示
图Z-1-6
图Z-1-6
7.（2023南京鼓楼区开学）如图Z-1-7甲所示是一个拔草神
器.拔草时，拔草神器可以看成一个杠杆.图乙为其简化示意
图，O为杠杆的支点，请在图乙中画出拔草时阻力F2的力臂 l2以及作用在B点的最小动力F1.
[答案] 如图所示
图Z-1-7
图Z-1-7
8.如图Z-1-8所示，O点是轻质杠杆AOB的支点，杠杆上的C
图Z-1-10
相连，桥面OA实质是一种__杠__杆__（填简单机械名称）.保持 桥面水平，细线对OA的拉力F1 =__5_N；将细线一端的固定 点由B点改至C点，拉力F1的大小变化情况是__减__小__，由此 小华初步了解到大桥建造很高桥塔的好处.
11.（2022泰州泰兴期中）如
图Z-1-11所示，轻质杠杆可绕
11.先变小后变大 不变 [解析] 如图所示,连接OA,此时OA是最长动力臂; 已知阻力(物重)不变,阻力臂不变,使绳绕A点从D点沿虚线 CD顺时针转动至C点,中途经过最长动力臂处,因而动力臂 先变大后变小,由杠杆的平衡条件可知:力F先变小后变大; 此过程中,由于阻力和阻力臂大小不变,所以F与其力臂的乘 积不变.
杠杆画图题练习
杠杆作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示．3．画出图中各力的力臂：4．如图中均匀直棒OA 可绕O点转动，请分别画出水平拉力Ｆ和重力L的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母L表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂L1和L2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用L1和L2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂L1，L2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用L1、L2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母L1和L2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O 的力臂，并分别用字母L1和L2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母L表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母L1、l2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。
初二物理下册杠杆平衡条件尖子生培优专项训练
初二物理下册杠杆平衡条件尖子生培优专项训练一．作图题（共10小题）1．作出下列各图的力臂2．（1）如图是一个简易压水泵。
整个手柄是一个弯曲的杠杆。
图1中箭头表示此时活塞的运动方向。
请在图上标出支点O，画出作用在手柄上的最小动力F1，并作出它的力臂L1。
（2）画出图2中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线。
3．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。
以O为支点，画出力F的力臂和箱体所受重力的示意图。
4．如图所示的棒ABC可绕A点的转轴转动，请画出要使棒ABC在图中位置保持平衡时所需的最小力F的示意图；5．右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
在图上画出动力臂L1和阻力F2的示意图。
6．如图甲所示，为按压式订书机，人手在A点施加压力F1，将订书机钉入B 点下方的纸张中，纸张对订书机B点产生阻力F2，转轴O为支点，乙图是该订书机的简化示意图，请在图乙中画出阻力臂L2和人手在A点施加的最小动力F1。
7．轻质杠杆AB在图所示位置平衡，请画出此时的阻力臂L和最小动力F。
8．有一半径为R，重为G的均匀滚轮，要使它滚上高为h的台阶，请在图上画出最小动力F的示意图和它的力臂L。
9．如图所示，请在图中作出使杠杆平衡最小的力F。
10．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂。
在图中画出力F1的力臂和力F2。
二．计算题（共10小题）11．小明单独站在地面上时，对地面的压强为p1，如图甲所示；当他如图乙站立时，他对地面的压强大小为p2；当他如图丙站立时，他对地面的压强大小为p3，不计杠杆重力及轴摩擦，已知小明重力为G，杠杆AO：OB=1：2，求物块G1、G2各为多少？12．在公园里苗苗和欢欢一起参加游艺活动。
苗苗和同学分别站在如图所示的木板中点附近处，木板恰好水平平衡。
【专项提高-杠杆入门训练】九上第3章-杠杆(作图+简易计算)包含答案
1. 如图所示开瓶盖的起子可以看做是一个杠杆，下列正确表示开瓶盖时该杠杆支点、动力和阻力是( C )2．中国人是使用筷子的专家，如图所示，将AB这支筷子作为杠杆分析。
O点为支点，食指指头对筷子上的M点压力F M(垂直于筷子)是动力，食物对筷子上N点挤压力F N(垂直于筷子)是阻力，动力F M力臂是( C )A. OA B．OB C．OM D．ON3. 如图所示，OA是一重为G的杠杆，O是支点，F是动力，G是阻力，则动力臂和阻力臂分别是( A ) A．OC，OD B．OC，BD C．AC，OD D．AC，BD4．如图所示的杠杆中，动力的力臂表示正确的是( D )A B C D5．如图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。
下列各示意图中能正确表示该开瓶器工作时的动力F1和阻力F2的是( D )A B C D6．如图所示皮划艇运动员一只手支撑住桨柄的末端，另一只手用力划桨，此时的船桨可看作是一个杠杆。
下图中的船桨模型中最合理的是( B )A B C D7．如图所示，在推油桶上台阶时，油桶( C )A．是杠杆，支点在A点B．不是杠杆C．是杠杆，支点在B点D．无法判断8．如图所示是一个指甲刀的示意图，它由三个杠杆ABC，OBD和OED组成，用指甲刀剪指甲时，杠杆ABC 的支点是( C )A. A点 B．E点 C．C点 D．O点9.在棉产区，每年秋天拔去地里的棉杆是农民的一项繁重体力劳动。
王刚仿照钳子的结构改制成的一种农具解决了这一问题。
如图所示，使用时，将小铲着地，用虎口夹住棉杆的下部，然后在套管上用力，棉杆就拔出来了。
将该农具整体视为杠杆，则支点、动力作用点、阻力作用点对应下列位置正确的是( B )A. 转轴、虎口、套管 B．小铲、套管、虎口C．小铲、虎口、套管 D．虎口、转轴、套管10．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆可绕O点转动，重物通过绳子对杠杆的拉力为阻力。
2020—2021学年八年级下册物理期末复习杠杆作图20题【含答案】
2020—2021学年八年级下册物理期末复习杠杆作图20题一、作图题（本大题共20小题）1.下图中杠杆处于平衡状态，请在图中画出动力F的力臂L。
2.如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。
请在图中画出动力臂L1和阻力F2的示意图（钓鱼竿自重忽略不计）。
3.如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。
4.如图所示，O点为杠杆的支点，在杠杠上A点处挂一重力为G的重物，在杠杆上B点处施加拉力F，使杠杆处于平衡状态。
请在图中作出拉力F的力臂l。
5.在图中画出力F的力臂，并标上字母L。
6.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。
7.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。
请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。
8.如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力的力臂和物体A所受的重力G的示意图。
9.图中作出动力臂和阻力。
10.如图是工人用撬棍撬石头的示意图。
请画出动力F1的力臂；并画出石头对撬棍压力的示意图。
11.如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：（1）画出石头所受重力的示意图（2）画出撬棍撬起石头时最小动力F1的示意图和动力臂L1。
12.请在图中B点画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。
13.如图所示,某同学用一根硬棒撬动一块大石块,棒的上端A是动力作用点。
请在杠杆上画出提动石块的最小动力F, 并在图上标出支点的位置O。
14.如图,要用一个最小的力把圆木推上台阶,用力的示意图在图中画出这个力,并标出它的力臂。
15.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图，并画出对应的力臂。
16.“节约用水，人人有责”。
杠杆力臂作图题(题目精选)
杠 杆 作 图 作 业１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。
请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。
在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O 点。
请画出图中铅球对手的作用力F 的力臂l 。
当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。
３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。
在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。
在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。
（第1题图）（第3题图） O（第2题图）（第4题图） F 1 F 2 O （第5题图）（第6题图）６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。
在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。
请画出动力臂（l 1）和阻力臂（l 2）。
如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。
并把这个力的作用线在图上画出。
８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
沪科版八年级物理第十章第一节 科学探究：杠杆的平衡条件 练习(含答案)
科学探究：杠杆的平衡条件练习一、单选题（本大题共10小题，共20.0分）1.如图所示的四种用具中，正常使用时属于费力杠杆的是()A. 瓶盖起子B. 活动扳手C. 镊子D. 钢铁钳2.如图所示，分别沿力F1、F2、F3的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是()A. 沿F1方向的力最小B. 沿F2方向的力最小C. 沿F3方向的力最小D. 三个力的大小相等3.某人用力F抬起放在水平地面上的一匀质杠杆AB的B端，F方向始终竖直向上，如图所示，则在抬起过程中()A. F逐渐变大B. F保持不变C. F逐渐减小D. 无法确定4.如图所示，下列器件中属于省力杠杆的是()A. 坩埚钳B. 剪刀C. 筷子D. 镊子5.如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中()A. F不变，杠杆是省力杠杆B. F变大，杠杆是省力杠杆C. F不变，杠杆是费力杠杆D. F变大，杠杆是费力杠杆6.在轻质的杠杆两端AB各挂有体积相同的铜块和铝块(ρ铜>).支点O在如图所示的位置时，杠杆在水平位置保持平ρ铝衡，在下列情况下杠杆仍能在水平位置保持平衡的是()A. 在铜块和铝块上各加一块质量相等的物体B. 将铜块和铝块各切去体积相同的一小部分C. 将铜块和铝块同时向支点移动一段相同的距离D. 将铜块和铝块同时浸没在水中7.人体中的许多部位都具有杠杆的功能。
如图是人用手托住物体时手臂的示意图，当人手托5kg的物体保持平衡时，肱二头肌收缩对桡骨所施加力的大小一定()A. 大于5kgB. 大于49NC. 小于49ND. 等于49N8.指甲刀是生活中常用的小工具，如图所示，它包含三个杠杆，关于这三个杠杆的说法正确的是()A. 一个省力杠杆，两个费力杠杆B. 一个费力杠杆，两个省力杠杆C. 三个都是省力杠杆D. 三个都是费力杠杆9.如图是小明探究“杠杆平衡条件”的实验装置，实验中杠杆始终处于水平平衡状态，若在C处逐渐改变弹簧测力计拉力的方向，使其从①→②→③，则拉力的变化情况是()A. 先变小后变大B. 先变大后变小C. 逐渐变大D. 逐渐变小10.如图所示，O为轻质直杠杆MN的支点，OM：ON=1：3，将体积相等的两个实心物块A和B分别挂在M、N两端，杠杆恰好在水平位置保持静止状态，则A、B两个物块的密度之比是()A. 1：3B. 3：1C. 2：3D. 3：2二、填空题（本大题共5小题，共10.0分）11.如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加______N的拉力，如保持拉力的方向不变，使杠杆缓慢上升，则拉力的大小将______．12.如图所示的杠杆(重力和摩擦不计)，O点为支点，在中点B处挂一重为100N的物体，为保证杠杆在水平方向静止，在A点处沿______ (选填“F1”、“F2”或“F3”)方向施加的力最小，大小为______ N.13.如图所示，用方向始终垂直于杠杆的动力F将重物从A位置缓慢提升到B位置，在提升重物的过程中，动力F的大小变化情况是______；该杠杆属于______(选填“省力”、“费力”或“等臂”)杠杆。
人教版物理第12章第1节：杠杆(2)杠杆作图专题(章节习题)
l 1 人教版八年级物理下 第十二章 第1节：杠杆(作图专题)1．（12淮安）如图所示，画出杠杆所受动力F 的力臂。
答：或2．（12常州）如图所示，用螺丝刀撬图钉，O 为支点，请画出动力F 1的力臂l 1．（保留作图痕迹） 答：3．(12盐城）如图所示，O 点为杠杆的支点，画出力F 1 的力臂．答：4．（12泰州）如图是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力F 1的力臂（l 1）和阻力（F 2）的示意图． 答：5．（12广东）如图，杠杆OB 可绕O 点转动，在力F 的作用下在水平位置平衡，画出力F 的力臂L 。
F 2 l 1 O F 1 l 1O F 1 F lF lFFOFOl 0F 2F 1OL 1答：如图6．（12来宾）如图所示，请画出力F 的力臂l 0答：7．（12成都）在图中：①标出支点O 的位置；②画出作用在撬棍上的力F 1的力臂。
答：8．（12娄底）如图所示为钓鱼竿钓鱼时的示意图，O 为支点，F 1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F 2的力臂L 2；答：9．（12荆州）如图所示为钓鱼竿钓鱼的示意图。
O 为支点，A 为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力F 2的力臂，最小的动力F 1及其力臂。
F 2F 1答：10．（12梅州、河源）如图所示，粗细均匀的棒一端搁在地上，另一端与支点O 连接。
试作出地面对棒的支持力的力臂L 和棒所受重力G 的示意图。
答：11．（12菏泽）如图所示，用裁纸刀裁纸。
加在裁纸刀上的动力为F ，支点在O 点，请在图中画出其对应的动力臂L 。
答：12．（12兰州）如图所示的裁纸刀，O 为支点，画出动力F 的力臂L 。
答：如图 13．（12绥化）如图所示，请画出F 的力臂L答：14．（12哈尔滨）如图，工人用撬棍撬起石块，O 为支点。
(1)画出阻力F 2的力臂L 2。
(2)画出工人在A 点施加的最小动力F 1的示意图。
F L F l LF 1答：15．（12三明）请按要求完成下列作图：（3）在图中画出力F 1的力臂l 1。
杠杆(五要素和杠杆平衡条件的应用)
杠杆：五要素和杠杆平衡条件的应用姓名________1.如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出动力臂L1、阻力F2及阻力臂L2。
第1题图第2题图第3题图2.如图，是一种常见的活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2。
3.人体中的许多部位都可以看作是杠杆。
骨——一根硬棒；肌肉收缩——动力的来源；两根骨之间可以活动的关节——支点；移动的肢体或物体——阻力的来源。
如图是人用手托住物体时手臂的示意图，请找出支点、动力作用点、阻力作用点、动力作用线、阻力作用线、动力臂和阻力臂。
当人手托5kg的物体保持平衡时，肱二头肌收缩对桡骨所施加力的大小__________（选填“大于”、“小于”或“等于”）49N。
4.为了探究“颈部肌肉的拉力与低头角度大小的关系”，小明制作了一个头颅模型来模拟实验。
如图甲所示，把人的颈椎简化成支点O，头颅模型的质量为1kg，头颅模型在重力作用下可绕支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点。
将细线的一端固定在B点，用测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，请你在图乙中画出重力G的力臂。
比较甲乙两图，可以发现重力G的力臂__________。
第4题图第5题图5.从地面上搬起重物我们的常见做法是人下蹲弯曲膝盖（如图甲）把它搬起来。
把脊柱简化为杠杆如图乙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F1作用在A点，假设其实际作用方向与脊柱夹角为12°且保持不变，搬箱子拉力F2作用在肩关节B点。
在乙图中画出F1和F2的力臂L1和L2。
6.骨骼、肌肉和关节构成了人体的运动系统，最基本的运动都是肌肉牵引骨骼绕关节转动产生的，其模型就是杠杆。
如图所示是踮脚时的示意图，人体的重力为阻力，小腿肌肉施加的拉力为动力。
重600N的小明在1min内完成50个双脚同时踮起的动作，已知AB=4cm，BO=8cm。
