两种保温式自动电压力锅原理与维修电路图

合集下载

几种电压力锅的原理和维修实例[附图]之欧阳地创编

几种电压力锅的原理和维修实例[附图]之欧阳地创编

电压力锅的原理与维修实例(附图)一、二、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有,则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。

4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为12.9~12.3(mm)如小于12.3mm或大于12.9mm,则调整发热盘的位置使其符合要求。

三、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“0.062~0.082”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。

3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。

再进行以上步骤进行检查。

几种电压力锅的原理和维修实例[附图]之欧阳语创编

几种电压力锅的原理和维修实例[附图]之欧阳语创编

电压力锅的原理与维修实例(附图)一、二、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有,则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。

4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为12.9~12.3(mm)如小于12.3mm或大于12.9mm,则调整发热盘的位置使其符合要求。

三、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“0.062~0.082”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。

3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。

再进行以上步骤进行检查。

几种电压力锅的原理和维修实例附图

几种电压力锅的原理和维修实例附图

几种电压力锅的原理和维修实例附图The Standardization Office was revised on the afternoon of December 13, 2020电压力锅的原理与维修实例(附图)一、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有,则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。

4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为~(mm)如小于或大于,则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“~”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。

3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。

电压力锅的电路和工作原理附图

电压力锅的电路和工作原理附图

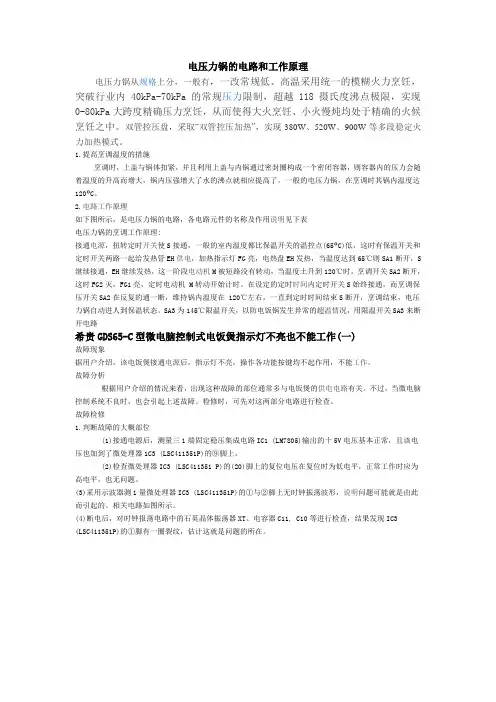

电压力锅的电路和工作原理电压力锅从规格上分,一般有,一改常规低、高温采用统一的模糊火力烹饪,突破行业内40kPa-70kPa的常规压力限制,超越118摄氏度沸点极限,实现0-80kPa大跨度精确压力烹饪,从而使得大火烹饪、小火慢炖均处于精确的火候烹饪之中。

双管控压盘,采取“双管控压加热”,实现380W、520W、900W等多段稳定火力加热模式。

1.提高烹调温度的措施烹调时,上盖与锅体扣紧,并且利用上盖与内锅通过密封圈构成一个密闭容器,则容器内的压力会随着温度的升高而增大,锅内压强增大了水的沸点就相应提高了。

一般的电压力锅,在烹调时其锅内温度达120°C。

2.电路工作原理如下图所示,是电压力锅的电路,各电路元件的名称及作用说明见下表电压力锅的烹调工作原理:接通电源,扭转定时开关使S接通,一般的室内温度都比保温开关的温控点(65°C)低,这时有保温开关和定时开关两路一起给发热管EH供电,加热指示灯FG亮,电热盘EH发热,当温度达到65℃则SA1断开,S 继续接通,EH继续发热,这一阶段电动机M被短路没有转动,当温度土升到120℃时,烹调开关SA2断开,这时FG2灭,FG1亮,定时电动机 M转动开始计时。

在设定的定时时间内定时开关S始终接通,而烹调保压开关SA2在反复的通一断,维持锅内温度在120℃左右,一直到定时时间结束S断开,烹调结束,电压力锅自动进人到保温状态。

SA3为145℃限温开关,以防电饭锅发生异常的超温情况,用限温开关SA3来断开电路希贵GDS65-C型微电脑控制式电饭煲指示灯不亮也不能工作(一)故障现象据用户介绍,该电饭煲接通电源后,指示灯不亮,操作各功能按键均不起作用,不能工作。

故障分析根据用户介绍的情况来看,出现这种故障的部位通常多与电饭煲的供电电路有关。

不过,当微电脑控制系统不良时,也会引起上述故障。

检修时,可先对这两部分电路进行检查。

故障检修1.判断故障的大概部位(1)接通电源后,测量三i端固定稳压集成电路IC1 (LM7805)输出的十5V电压基本正常,且该电压也加到了微处理器1C3 (LSC411351P)的⑨脚上。

几种电压力锅的原理与维修实例附图

几种电压力锅的原理与维修实例附图

几种电压力锅的原理与维修实例附图集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]电压力锅的原理与维修实例(附图)一、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有,则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。

4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为12.9~12.3(mm)如小于12.3mm或大于12.9mm,则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“0.062~0.082”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。

3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。

PTC自动恒温式电饭锅电路图

PTC自动恒温式电饭锅电路图

家用电器的自动控温原理介绍一、控温装置介绍家用电器中的自动控温装置常用的有双金属片、压力式继电器、热敏电阻式继电器、PTC 发热体等。

1、双金属片图一为双金属片原理如,常温下双金属片呈平直状态,静动触头闭合,常用于电饭煲和饮水器。

它的工作原理为:当温度升高时,双金属片向膨胀系数小的那边弯曲,电接头中的触点断开,电路被切断,当温度下降到一定值时,电接头中的触点重新闭合,如此反复作用,来控制电路。

2、压力式继电器 常在电冰箱中应用,图二是它的结构示意图,A 、B 为两个接线柱,C 、D 分别为静、动触点,一般处于断开状态,E 为温差调节螺丝,F 为温度高低调节凸轮,G为感温包、H 为感压腔,感温包和感压腔内充有一定量的气体,I 为弹簧。

它的工作原理为:当电冰箱内的温度升高时,感温包内压强随之增加,感压腔缓慢向左凸,使动触点与静触点闭合,工作电路被接通,冰箱开始制冷,当温下降时,感压腔内压强下降,动静触点又被分离,制冷停止;如此反复,从而把箱内温度自动控制在所规定的范围内。

3、热敏电阻式继电器常在空调中使用,图三中R P 为调温电阻,R t 为热敏电阻,电阻随温度上升而增加,J 为继电器。

它的工作原理为:安温度升高时,由于热敏电阻阻值变大,所以B 点电势升高。

当B 点电势升于某一值时,A 点输出高电平,三极管被接通,驱动继电器J工作,吸合制冷工作电路开关K ,空调开始制冷;当温度降到某一值时,B 点电势降低,A 点又输出低电平,继电器断开,制冷工作电路停止工作,如此往复控制温度。

二、常见家用电器控温原理介绍 (一)、电饭煲电饭煲是家庭中最常用的电器,原理图也较简单,如图是“三角牌”自动西施煲(电饭煲)的电路图。

工作原理如下:当按下手动按钮(AN )后,保温元件(BR )、保温指示灯(ZSD 2)和R 3被短路,发热盘R 1正常工作,煮饭指示灯(ZDS 1)发出红光,当加热温热达到1030C 度,磁钢限温器(XW :是磁钢限温开关,当温度达到1030C (居里点)以下时,呈现出磁性物质特性,当高于居里点时,失去磁性)产生动作,手动按钮被断开,保温指示灯被接R 2L 2 R 4 R 1R 3L 1 KM ( ( (( 220V ~RD 固定端 膨胀系数大 膨胀系数小 电接头 动触头 静触头图一 GF E C DBA HI图二 R P R tBAJK制 冷 工 作 电 路图三入电路,发出黄光,发热盘两端电压下降,煮饭指示灯因电压太低而不再发光,发热盘功率明显变小,起保温作用,当温度下降到700C 左右时,保温元件(BR :双金属片自动开关,当温度达度70~800C 时自动断开,当温度低于700C 时自动闭合)闭合,保温指示灯和R 3又被短路,发热盘又正常工作,煮饭指示灯又发出红光,当加热到70~800C 时,保温元件又自动断开,发热盘功率又下降,如此往复,起到保温作用。

几种电压力锅的原理和维修实例[附图]

几种电压力锅的原理和维修实例[附图]

.WORD.格式.电压力锅的原理与维修实例(附图)一、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有,则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。

4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为12.9~12.3(mm)如小于12.3mm或大于12.9mm,则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“0.062~0.082”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。

3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。

再进行以上步骤进行检查。

几种电压力锅的原理与维修实例(附图)

几种电压力锅的原理与维修实例(附图)

几种电压力锅的原理与维修实例(附图)永兴牌DYB50-100型电压力锅一、电路原理(见图1)。

接入电源,顺时针转动定时器(电动式)PT至合适的保压时间挡位,PT触点闭合,220V交流电源加到由加热温控器ST1、保温温控器ST2、主加热器EH1、超温保险器FU等构成的主加热回路。

加热指示灯HL1亮,EH1加热,锅内升温。

当达到工作压力85kPa时,ST2、ST1先后断开,切断主加热回路电源,HL1灭,EH1停止加热。

此时,由保压加热器EH2、PT、EH1、FU构成的保压回路加热。

由于EH2与EH1串联,而EH2的电阻远大于EH1,电压几乎全部加在EH2,EH2开始加热,保压指示灯HL2亮,电路自动转入保压状态。

同时,定时电机M转动倒计时,当保压时间终了时,PT触点断开,EH2停止加热,HL2灭,保压结束。

此时,保温指示灯HL3亮,电路自动转入保温状态,当保温温度下降到60℃时,ST2触点闭合,接通主加热电路,HL3灭,HL1亮,EH1再次加热,当锅内温度升到80℃时,ST2触点断开,HL3亮,HL1灭,EH1停止加热,此后重复上述过程,使保温温度保持在60~80℃之间,直至拔下电源插头。

二、故障维修。

1.指示灯不亮,整机不工作。

这多是机内电源不通所致,检查电源插头插座是否接触不良。

若正常,是FU熔断,确认电路无短路后换FU。

2.定时器不计时。

此现象多是定时电机损坏所致。

先检查M两端接插件是否氧化松动,否则是M坏,正常阻值为9.6kΩ,若坏,则换M。

3.加热指示灯亮,不加热。

该现象说明主加热电路已通电,不加热是EH1烧坏,常态阻值为48.4Ω左右,若为无穷大则已坏,换EH1。

4.锅盖漏气。

1)锅盖密封圈粘有食物,清除即可。

2)锅盖密封圈变形龟裂,换新。

三角牌YWS-65型电压力锅一、电路原理(见图2)。

接入电源,按下按键,磁钢限温器ST动作,触点闭合,经主加热器EH1、过热熔断器FU接通主加热电路。

电压力锅电路维修图解手册(太详细了)

电压力锅电路维修图解手册(太详细了)

电压力锅电路维修图解手册(太详细了)制冷电器行业维修群,电视机行业维修群,洗衣机行业维修群,手机维修群,电脑维修群,电器销售商群,净水器行业群,电器配件商群等等。

或者长按二维码加群主微信。

【空调维修技术教学群】纯教学群。

全部视频讲课,每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择,从定频空调基础知识讲到变频空调维修知识,循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课,会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主一休哥。

1 电源板目前美的电压力锅上用的电源板主要就三种,分别是阻容降压电源、线性变压器电源,开关电源。

阻容降压电源轻便、负载小,主要用于低端和中端产品;线性变压器电源的可靠性高、稳定,主要用于中端产品;开关电源性能稳定,而且能效高、体积小,由于成本高,故主要用于负载比较大的中高端产品;由于三种电源方案差异很大,故在后面会单独对其介绍。

圆煲阻容减压电源板方煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显示控制主板的显示方式主要用四种,分别是LED显示方式,数码管显示方式,数码屏显示方式,液晶显示方式。

四种显示方式主要代表了低、中、高三种档次。

LED、数码管和数码屏是不带时钟显示的,液晶显示的一般内部都带有电池,可以显示当前时钟,在后面的章节中我们会对各种显示电路做单独的介绍和原理分析、以及维修指引。

2 电压力锅电路模块原理及分析2.1 电压力锅加热原理电压力锅主要是利用电热盘通电发热,热盘直接与内锅进行热传递,使内锅温度升高,从而使食物受热,进而达到熟透的效果。

当电压力锅在正常工作时,由整流电路将50Hz的交流电压变成直流电压,再经过控制电路将直流电压转换成12V和5V电压,供芯片及外围回路使用。

电压力锅通常接有底部温度传感器,用于探测热盘与内锅接触的温度(部分产品有两个温度传感器,一个探测热盘与内锅接触的温度,称为底部传感器;另一个控测上盖蒸汽温度,称为上盖传感器)。

电饭锅的电路图、工作原理、维修技巧

电饭锅的电路图、工作原理、维修技巧

电饭锅的电路图、工作原理、维修技巧电饭锅的电路图、工作原理、维修技巧电饭锅可分为自动保温式电饭锅、定时保温式电饭锅、压力电饭锅等三种。

各类电饭锅的常见规格和工作能力见表1。

图1是一种双层自动保温式电饭锅的结构图,主要由锅盖、外壳、内胆、开关、发热板和温度控制装置组成。

下面介绍它的主要部件:1.内胆内胆系采用纯铝板拉伸成型,底部加工呈球面状,使与发热板很好吻合,以提高热效率。

胆的内壁上有刻度,可指示出放米量和放水量。

内胆的边向外翻口,既可增加强度,又可使溢出的饭水流到壳外,以防损坏内部电器零件。

2.外壳外壳是用冷轧薄钢板拉伸成型,外面喷涂装饰性漆层。

外壳与内胆之间有一层空气间隔,起保温作用,同时可以安装开关、发热板和温度控制装置。

3.锅盖有的锅盖中央部位嵌有一块玻璃,能观察烹饪情况;有的装有压紧锅盖用的手柄,兼具便携作用。

4.发热板发热板是将环形金属管状电热元件铸造在铝合金体中,再经加工而成,它具有较好的热传导性能和较大的机械强度,板面形状要求与锅底相吻合,在其中心处装有磁性温度控制元件,如图2所示。

5.温度控制装置电饭锅所以能够自动断电和保温,是因为它内部装有磁钢限温器和热双金属片恒温器两个自动装置。

磁钢限温器的动作原理,见图3。

它是利用感温磁钢(软磁体)的磁性随温度的高低而变化的特性来设计的。

当低温时,感温磁钢是顺磁性物质,具有磁性;当温度升到某一界限时,感温磁钢变成逆磁性物质,因而失去磁性。

这个温度界限,叫做居里点。

通常,居里点的温度略高于103℃。

在饭煮熟前,锅内有水,所以电饭锅的内胆温度不会超过100℃,感温磁钢仍然具有磁性。

当饭熟后,内胆没有水,温度便会上升超过100℃。

此时,紧贴于内胆底面的感温磁钢温度,也随之上升到居里点而失去磁性。

这样,永磁体在重力或弹簧弹力的作用下,使感温磁钢不能继续吸住它而跌落。

下跌时,永磁体通过连杆作用把触点分离,于是电饭锅断电,表明米饭已经煮熟。

热双金属片恒温器的动作原理,见图4。

电压力锅的常见故障

电压力锅的常见故障

电压力锅的常见故障一。

机械调节型电压力锅1。

无电源。

(指接通电源后,灯不亮,不发热)此故障主要在电源线入端的故障。

A。

可测熔断器是否已开路,如是,换上一相应的熔断器,故障可排除。

如熔断器未开路,则可测量锅底中心的145度温控器,该温控器失灵开路也会出现该故障。

该故障应注意的还有以下部件: a。

电源线是否不通。

(开路)b。

是源线的接口处(讲座)是否熔掉而不通。

2。

电源指示灯亮,但不发热。

此故障主要在发热盘部份的故障,常见是因发热盘已烧毁(开路)。

3。

开机加热到一会,水还未开就跳保温。

此故障的原因有几个:A.旋扭开关(即定时器)部位的接触不好,虽然已扭到煮食的部分但并未接通,使得电路只由保温开关控制在60度。

B。

压力开关失灵,不通,这样即使定时器接触良好,但在压力未到的情况下,压力开关已误动作(跳开),而使电路处于保温状态,水煮不开。

4。

开机一加热一会,整机就自动断开电源,灯也不亮了。

此故障主要是锅底145度的温控器故障,失灵。

只加热未到温度就断开电源,温度降下之后以可通电,换上该温控则行。

5。

定时器不转了,饭常烧焦。

目前市场上的机械型压力锅的定时器大致分为两种:发条式的定时器和电机型的定时器。

以下直称A。

B。

A型定时器式压力锅出现该故障一方面是定时器内部停止了转动,已损坏。

另一方面是由于某些小动物窜入留下的粪便卡住了定时器内的转动牙轮,后种的故障可清理该杂物以排除故障。

B型定时器压力锅在该故障里的原因主要是因定时器内的小电机已烧掉。

无法转动而未能在指定的保压时间内断开。

注:B型定时器的转动是由压力开关控制的,所以要注意一点是会否压力开关失灵,(只通不断)或是锅子本身漏气而使锅内压力不足以使压力开关跳开.6.锅子漏气漏气可分几种: A.锅顶漏气:1。

锅顶的塑料外壳已裂开,锅顶的压针压不信出气柱。

(指旧式锅顶其压针接连着塑料外壳);2。

出气柱的顶端有太多的杂物使得压针未能压死出气温柱。

;3。

锅内压力太大或失灵,在压力开关未跳开之前,已超过了正常压力,锅顶自动被顶起排气。

(整理)电压力锅的常见故障

(整理)电压力锅的常见故障

电压力锅的常见故障一。

机械调节型电压力锅1。

无电源。

(指接通电源后,灯不亮,不发热)此故障主要在电源线入端的故障。

A。

可测熔断器是否已开路,如是,换上一相应的熔断器,故障可排除。

如熔断器未开路,则可测量锅底中心的145度温控器,该温控器失灵开路也会出现该故障。

该故障应注意的还有以下部件: a。

电源线是否不通。

(开路)b。

是源线的接口处(讲座)是否熔掉而不通。

2。

电源指示灯亮,但不发热。

此故障主要在发热盘部份的故障,常见是因发热盘已烧毁(开路)。

3。

开机加热到一会,水还未开就跳保温。

此故障的原因有几个:A.旋扭开关(即定时器)部位的接触不好,虽然已扭到煮食的部分但并未接通,使得电路只由保温开关控制在60度。

B。

压力开关失灵,不通,这样即使定时器接触良好,但在压力未到的情况下,压力开关已误动作(跳开),而使电路处于保温状态,水煮不开。

4。

开机一加热一会,整机就自动断开电源,灯也不亮了。

此故障主要是锅底145度的温控器故障,失灵。

只加热未到温度就断开电源,温度降下之后以可通电,换上该温控则行。

5。

定时器不转了,饭常烧焦。

目前市场上的机械型压力锅的定时器大致分为两种:发条式的定时器和电机型的定时器。

以下直称A。

B。

A型定时器式压力锅出现该故障一方面是定时器内部停止了转动,已损坏。

另一方面是由于某些小动物窜入留下的粪便卡住了定时器内的转动牙轮,后种的故障可清理该杂物以排除故障。

B型定时器压力锅在该故障里的原因主要是因定时器内的小电机已烧掉。

无法转动而未能在指定的保压时间内断开。

注:B型定时器的转动是由压力开关控制的,所以要注意一点是会否压力开关失灵,(只通不断)或是锅子本身漏气而使锅内压力不足以使压力开关跳开.6.锅子漏气漏气可分几种: A.锅顶漏气:1。

锅顶的塑料外壳已裂开,锅顶的压针压不信出气柱。

(指旧式锅顶其压针接连着塑料外壳);2。

出气柱的顶端有太多的杂物使得压针未能压死出气温柱。

;3。

锅内压力太大或失灵,在压力开关未跳开之前,已超过了正常压力,锅顶自动被顶起排气。

电压力锅电路图

电压力锅电路图

· 立邦牌分体式电炒锅电路图
· 宝力牌分体式电炒锅电路图
· 半球牌电子调温电炒锅电路图
· 永兴保温式自动电子节能高速煲电路图
· 三角牌电压力锅电路图
· 三角牌YWS65 YWS100温控式自动电压力锅电路图· 三角牌YWS40 YWS50温控式自动电压力锅电路图· 容声YB35 YB45 YB55保温式自动电压力锅电路图· 年丰牌YWQ-900型自动电压力锅电路图
· 美峰牌保温式自动电压力锅电路图
· 家宝牌自动电压力锅电路图
· 飞鹿牌自动电压力锅电路图
· 东明保温式自动电压力锅电路图
· 创迪牌自动电压力锅电路图
· 珍宝CFXB40-150多功能不粘电热锅电路图· 珍宝CFXB30-130多用不粘电热锅电路图· 依立KSC60电子瓦罐电路图
· 依立KSC25 KSC30 KSC40电子瓦罐电路图· 依立KSC10电子瓦罐电路图
· 小鸭BD20多功能微电脑药膳煲电路图
· 泰富DKZ-25电子蒸炖煲电路图
· 三星CDDG-28自动保温电热锅电路图查看上面电路图:按住CTRL再单击鼠标左键,即可打开。

三角牌温控式全自动电压力锅原理及检修

三角牌温控式全自动电压力锅原理及检修

原因:自来水水压低。
有遮挡物;真空集热管漏气失掉真空度;热管失效;天
解决办法:应停止补水等待水压正常后,再使用。
气不好,日光辐射能量不足,气温偏低;水阀件关闭不
6. 洗浴时水温忽冷忽热
严,处于缓慢上水或泄水状态。 解决办法:根据以上原因分别采取以下办法:擦
原因:自来水水压波动。
上小 解决办法:洗浴时少开另外的自来水阀门或用浴
引起该故障的原因与维修方法: (1)密封圈变形、磨损或龟裂。换用新的密封圈。 (2)安全塞易熔片氧化穿孔。换用新的易熔片。更
38 ( 总 318 页 ) 家电检修技术 2010 年第 6 期
太阳能热水器疑难故障的诊断
笙武深秋
1. 出水不热
5. 加水时,自来水管内出热水
原因:真空集热管和反光板表面沉积较多灰尘或
额定功率(W)
350
400
450
冷态电阻(Ω)
138.5
121
107.6
注:型号 YWS-40、YWS-50 电压力锅的保温发热器功率均 为 350 W。
冷态电阻(Ω) 64.5
60.5
53.8
48.4
7. 锅盖漏气
3. 饭熟后不能断开电源 引起该故障的原因与维修方法: (1)内锅与磁钢限温器之间有异物或内锅变形,
油或缝纫机油,使之灵活转动。 (2)止动杆未离开定时器上的小摆轮。调整止动
图 3 更换熔断片的方法示图
①把锅体倒置,揭开底盖,把压在熔断片上的配 重块从锅体内捡出来。
②拧出瓷座上的螺母,清理熔断片残骸。 ③将配重块套入 5 A 熔断片中段,将熔断片两端套 在螺杆上,压牢配重块(如图 3 中箭头所示),两端引线 用螺母压牢。若购不到熔断片,可用 RF 型的 250 V、5 A、 142℃超温熔断器代换。 2. 主发热器 EH1 不加热,加热指示灯 HL1 不亮 故障现象,说明主发热器电源不通。故障原因与 维修方法: (1)按键开关触点不闭合。用细砂纸打磨两触点, 然后用尖嘴钳调整触点簧片的弯曲角度,使触点闭合 导通。 (2)超温熔断器熔断。按图 3 所示更换熔断片。 (3)主发热器断路。应换用同规格的发热器。 三角牌 YWS 系列温控式全自动电压力锅主发热 器功率与实测电阻列于表 2 所示。

电压力锅电路维修图解手册(太详细了)

电压力锅电路维修图解手册(太详细了)

电压⼒锅电路维修图解⼿册(太详细了)制冷电器⾏业维修群,电视机⾏业维修群,洗⾐机⾏业维修群,⼿机维修群,电脑维修群,电器销售商群,净⽔器⾏业群,电器配件商群等等。

或者长按⼆维码加群主微信。

【空调维修技术教学群】纯教学群。

全部视频讲课,每节课都有实物演⽰。

⼀休哥主讲。

空调维修技术在线教育最佳的选择,从定频空调基础知识讲到变频空调维修知识,循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常⼀年。

每周五节课,会陆陆续续有⼀些⼀休哥实际操作同时解说的视频。

有意者联系群主⼀休哥。

1 电源板⽬前美的电压⼒锅上⽤的电源板主要就三种,分别是阻容降压电源、线性变压器电源,开关电源。

阻容降压电源轻便、负载⼩,主要⽤于低端和中端产品;线性变压器电源的可靠性⾼、稳定,主要⽤于中端产品;开关电源性能稳定,⽽且能效⾼、体积⼩,由于成本⾼,故主要⽤于负载⽐较⼤的中⾼端产品;由于三种电源⽅案差异很⼤,故在后⾯会单独对其介绍。

圆煲阻容减压电源板⽅煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显⽰控制主板的显⽰⽅式主要⽤四种,分别是LED显⽰⽅式,数码管显⽰⽅式,数码屏显⽰⽅式,液晶显⽰⽅式。

四种显⽰⽅式主要代表了低、中、⾼三种档次。

LED、数码管和数码屏是不带时钟显⽰的,液晶显⽰的⼀般内部都带有电池,可以显⽰当前时钟,在后⾯的章节中我们会对各种显⽰电路做单独的介绍和原理分析、以及维修指引。

2 电压⼒锅电路模块原理及分析2.1 电压⼒锅加热原理电压⼒锅主要是利⽤电热盘通电发热,热盘直接与内锅进⾏热传递,使内锅温度升⾼,从⽽使⾷物受热,进⽽达到熟透的效果。

当电压⼒锅在正常⼯作时,由整流电路将50Hz的交流电压变成直流电压,再经过控制电路将直流电压转换成12V和5V电压,供芯⽚及外围回路使⽤。

电压⼒锅通常接有底部温度传感器,⽤于探测热盘与内锅接触的温度(部分产品有两个温度传感器,⼀个探测热盘与内锅接触的温度,称为底部传感器;另⼀个控测上盖蒸汽温度,称为上盖传感器)。

电压力锅电路维修图解手册(太详细了)

电压力锅电路维修图解手册(太详细了)

电压力锅电路维修图解手册(太详细了)制冷电器行业维修群,电视机行业维修群,洗衣机行业维修群,手机维修群,电脑维修群,电器销售商群,净水器行业群,电器配件商群等等。

或者长按二维码加群主微信。

【空调维修技术教学群】纯教学群。

全部视频讲课,每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择,从定频空调基础知识讲到变频空调维修知识,循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课,会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主一休哥。

1 电源板目前美的电压力锅上用的电源板主要就三种,分别是阻容降压电源、线性变压器电源,开关电源。

阻容降压电源轻便、负载小,主要用于低端和中端产品;线性变压器电源的可靠性高、稳定,主要用于中端产品;开关电源性能稳定,而且能效高、体积小,由于成本高,故主要用于负载比较大的中高端产品;由于三种电源方案差异很大,故在后面会单独对其介绍。

圆煲阻容减压电源板方煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显示控制主板的显示方式主要用四种,分别是LED显示方式,数码管显示方式,数码屏显示方式,液晶显示方式。

四种显示方式主要代表了低、中、高三种档次。

LED、数码管和数码屏是不带时钟显示的,液晶显示的一般内部都带有电池,可以显示当前时钟,在后面的章节中我们会对各种显示电路做单独的介绍和原理分析、以及维修指引。

2 电压力锅电路模块原理及分析2.1 电压力锅加热原理电压力锅主要是利用电热盘通电发热,热盘直接与内锅进行热传递,使内锅温度升高,从而使食物受热,进而达到熟透的效果。

当电压力锅在正常工作时,由整流电路将50Hz的交流电压变成直流电压,再经过控制电路将直流电压转换成12V和5V电压,供芯片及外围回路使用。

电压力锅通常接有底部温度传感器,用于探测热盘与内锅接触的温度(部分产品有两个温度传感器,一个探测热盘与内锅接触的温度,称为底部传感器;另一个控测上盖蒸汽温度,称为上盖传感器)。

几种电压力锅的原理和维修实例[附图]之欧阳学创编

几种电压力锅的原理和维修实例[附图]之欧阳学创编

电压力锅的原理与维修实例(附图)一、二、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有,则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。

4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为12.9~12.3(mm)如小于12.3mm或大于12.9mm,则调整发热盘的位置使其符合要求。

三、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“0.062~0.082”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。

3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。

再进行以上步骤进行检查。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

两种保温式自动电压力锅原理与维修电路图
保温式自动电压力锅(下称电压力锅)特点是省时节电,煮出的饭松软可口,尤其是熬骨汤、煮稀饭、炖肉类效果非同一般。

本文介绍两种电压力锅的原理及多发故障的维修方法,供维修时参考。

一、永兴牌DYB ...
保温式自动电压力锅(下称电压力锅)特点是省时节电,煮出的饭松软可口,尤其是熬骨汤、煮稀饭、炖肉类效果非同一般。

本文介绍两种电压力锅的原理及多发故障的维修方法,供维修时参考。

一、永兴牌DYB50-100型
电压力锅
1.电路原理。

电路如图1所示。

接入电源,顺时针转动定时器(电动式)PT至合适的保压时间挡位,PT触点闭合,220V交流电源加到由加热温控器ST1、保温温控器ST2、主加热器EH1、超温保险器FU等构成的主加热回路。

加热指示灯HL1亮,EH1加热,锅内升温。

当达到工作压力85kPa时,ST2、ST1先后断开,切断主加热回路电源,HL1灭,EH1停止加热。

此时,由保压加热器EH2、PT、EH1、FU构成的保压回路加热。

由于EH2与EH1串联,而EH2的电阻远大于EH1,电压几乎全部加在EH2,EH2开始加热,保压指示灯HL2亮,电路自动转入保压状态。

同时,定时电机M
转动倒计时,当保压时间终了时,PT触点断开,EH2停止加热,HL2灭,保压结束。

此时,保温指示灯HL3亮,电路自动转入保温状态,当保温温度下降到60℃时,ST2触点闭合,接通主加热电路,HL3灭,HL1亮,EH1再次加热,当锅内温度升到80℃时,ST2触点断开,HL3亮,HL1灭,EH1停止加热,此后重复上述过程,使保温温度保持在60~80℃之间,直至拔下电源插头。

2.故障维修。

(1)指示灯不亮,整机不工作。

这多是机内电源不通所致,检查电源插头插座是否接触不良。

若正常,是FU熔断,确认电路无短路后换FU。

(2)定时器不计时。

此现象多是定时电机损坏所致。

先检查M两端接插件是否氧化松动,否则是M坏,正常阻值为9.6kΩ,若坏,则换M。

(3)加热指示灯亮,不加热。

该现象说明主加热电路已通电,不加热是EH1烧坏,常态阻值为48.4Ω左右,若为无穷大则已坏,换EH1。

(4)锅盖漏气。

原因有二,一是锅盖密封圈粘有食物,清除即可。

二是锅盖密封圈变形龟裂,应换新。

二、三角牌YWS-65型电压力锅
1.电路原理。

电路如图2所示。

接入电源,按下按键,磁钢限温器ST动作,触点闭合,经主加热器EH1、过热熔断器FU接通主加热电路。

顺时针转动定时器(机械发条式)PT至合适保压时间的挡位,PT触点闭合,经保压加热器EH2、FU接通保压电路。

此时,加热指示灯HL1、保压指示灯HL2齐亮,EH1、EH2同时加热,锅内升温,当达到工作压力100kpa时,ST动作按键复位,触点断开,切断主加热电路电源,HL1灭,EH1停止加热。

由于PT正在计时,HL2仍亮,EH2仍加热,保压开始,当PT倒计时终了时,PT触点断开,HL2灭,EH2停止加热,烹饪完毕。

2.故障维修。

(1)主加热器不热。

先检查按键开关的触点能否闭合,其次FU是否熔断。

若正常则是EH1烧坏,常温阻值约53.8Ω,若为无穷大则坏,换EH1。

(2)饭熟后不能断开电源。

先检查内锅与磁钢限温器之间有无异物引起接触不良。

若接触正常,则是按键开关连动机构不灵活,予以整形理顺,使其触点正常通断。

(3)定时器偷停或不计时。

偷停多是转动件缺油所致,注少许润滑油即可。

不计时
多是发条固定点脱出或锈断,用JD型220V、3A定时器更换。

(4)机械联动装置失灵。

原因有二,一是止动杆未离开定时器上的小摆轮,调整止动杆或副杠杆凸块的弯曲角度。

二是副杠杆摆动受阻,调整副杠杆支点上的螺钉,使其摆动自如。

如图所示两种保温式自动电压力锅原理与维修电路图。

相关文档
最新文档
