正激式变压器开关电源工作原理
正激式变压器开关电源工作原理正激式变压器开关电源工作原理正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。
1-6-1．正激式变压器开关电源工作原理所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。
图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R 是负载电阻。
在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。
如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。
我们从（1-76）和（1-77）两式可知，改变控制开关K的占空比D，只能改变输出电压（图1-16-b中正半周）的平均值Ua ，而输出电压的幅值Up不变。
因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。
图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。
其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。
关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。
正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关电源变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。
因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关电源变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。
反馈线圈N3绕组和削反峰二极管D3对于正激式变压器开关电源是十分必要的，一方面，反馈线圈N3绕组产生的感应电动势通过二极管D3可以对反电动势进行限幅，并把限幅能量返回给电源，对电源进行充电；另一方面，流过反馈线圈N3绕组中的电流产生的磁场可以使变压器的铁心退磁，使变压器铁心中的磁场强度恢复到初始状态。
变压器切换开关的原理是
变压器切换开关的原理是变压器切换开关的原理是基于磁性物质的特性和电磁感应原理。
当电流通过变压器的线圈时，会在铁芯中产生磁场。
当相应的开关打开时，磁性材料中的磁场就会发生变化，从而导致感应电动势的产生。
下面将详细解释变压器切换开关的原理。
1. 磁性材料的特性变压器的核心部分通常采用磁性材料，如铁芯。
这些磁性材料具有较高的磁导率和磁饱和特性。
磁导率是材料对磁场的响应能力的度量，而磁饱和则是指材料在强磁场下磁化饱和的状态。
磁性材料的特性使得变压器能够有效地传递电能。
2. 电磁感应原理电磁感应是指当磁场的变化引起一个电路中的电流产生。
根据中国物理学家邹至庄和法国物理学家法拉第的电磁感应定律，当一个磁场的变化穿过一个线圈时，会在线圈的两端产生一个感应电动势。
变压器的切换开关的原理是基于电磁感应原理设计的。
当切换开关打开时，电流通过线圈时会在铁芯中产生磁场。
相应的线圈中的磁场会根据线圈的导线方向来确定。
例如，如果线圈是由顺时针方向的导线组成的，则会在铁芯中产生一个从南极到北极的磁场。
同样地，如果线圈由逆时针方向的导线组成，则会在铁芯中产生一个从北极到南极的磁场。
3. 磁场变化和感应电动势当切换开关关闭时，线圈中的电流会变为零，磁场也会相应地消失。
当磁场的变化穿过铁芯时，会在相应的线圈中产生感应电动势。
根据法拉第的电磁感应定律，感应电动势的大小取决于磁场的变化速率。
4. 变压器的工作原理变压器的工作原理是基于感应电动势和电路的互感现象。
当一端的线圈中产生感应电动势时，会在另一端的线圈中产生电流。
这是因为两个线圈通过共享磁场而相互连接。
根据电磁感应原理和安培定律，当感应电动势在一条电路中产生时，像通过电阻一样，会引起电流的流动。
通过切换开关的打开和关闭，变压器可以实现电源电压的变化。
当切换开关打开时，线圈中的电流会在铁芯中产生磁场。
这个磁场会通过变压器的另一侧线圈产生感应电动势，并在该线圈中产生电流。
由于电压和电流之间存在比例关系，变压器可以根据需要转换电源电压。

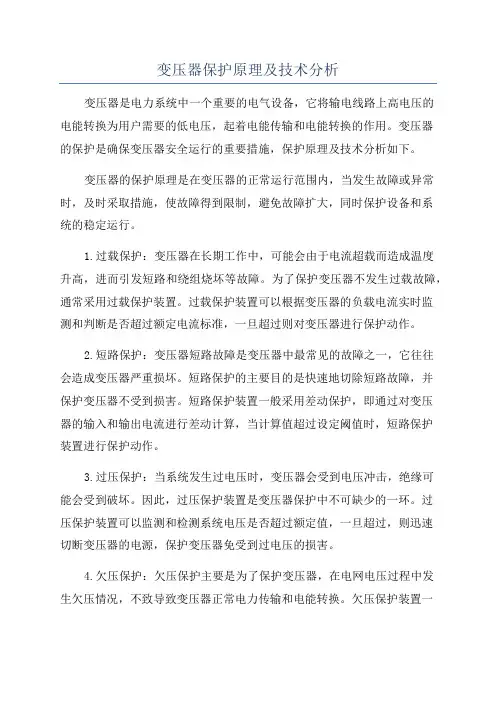

变压器保护原理及技术分析
变压器保护原理及技术分析变压器是电力系统中一个重要的电气设备，它将输电线路上高电压的电能转换为用户需要的低电压，起着电能传输和电能转换的作用。
变压器的保护是确保变压器安全运行的重要措施，保护原理及技术分析如下。
变压器的保护原理是在变压器的正常运行范围内，当发生故障或异常时，及时采取措施，使故障得到限制，避免故障扩大，同时保护设备和系统的稳定运行。
1.过载保护：变压器在长期工作中，可能会由于电流超载而造成温度升高，进而引发短路和绕组烧坏等故障。
为了保护变压器不发生过载故障，通常采用过载保护装置。
过载保护装置可以根据变压器的负载电流实时监测和判断是否超过额定电流标准，一旦超过则对变压器进行保护动作。
2.短路保护：变压器短路故障是变压器中最常见的故障之一，它往往会造成变压器严重损坏。
短路保护的主要目的是快速地切除短路故障，并保护变压器不受到损害。
短路保护装置一般采用差动保护，即通过对变压器的输入和输出电流进行差动计算，当计算值超过设定阈值时，短路保护装置进行保护动作。
3.过压保护：当系统发生过电压时，变压器会受到电压冲击，绝缘可能会受到破坏。
因此，过压保护装置是变压器保护中不可缺少的一环。
过压保护装置可以监测和检测系统电压是否超过额定值，一旦超过，则迅速切断变压器的电源，保护变压器免受到过电压的损害。
4.欠压保护：欠压保护主要是为了保护变压器，在电网电压过程中发生欠压情况，不致导致变压器正常电力传输和电能转换。
欠压保护装置一般设置在变压器的低压侧，当欠压发生时，保护装置会迅速切断变压器的电源，防止欠压引起的变压器故障。
5.温度保护：变压器在运行过程中，过高的温度会导致绝缘老化和设备损坏，因此需要进行温度保护。
温度保护装置通常采用温度传感器实时监测变压器的温度，一旦温度超过设定阈值，保护装置会对变压器进行保护动作，如切断电源或发出警报信号。
6.油压保护：变压器油压保护主要是防止变压器油泄漏或油泄放大，导致变压器损坏。

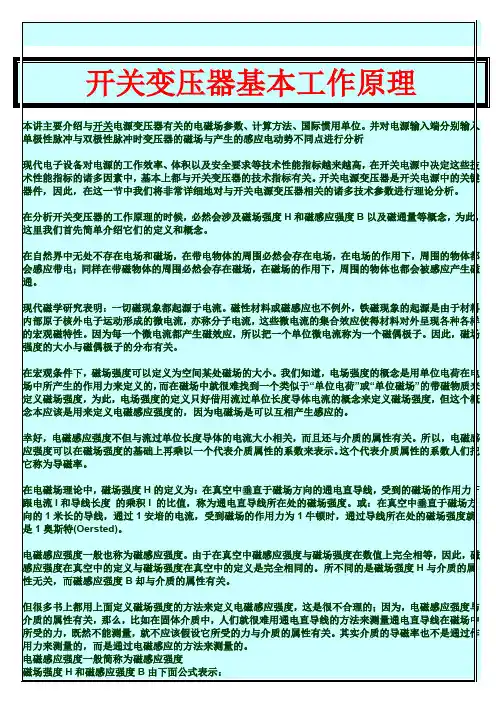

开关变压器基本工作原理
