MAPGIS输出

MAPGIS输出模块是MAPGIS平台的主要输出手段，它读取MAPGIS的各种输出数据，经过版面编辑处理、排版，图形整饰，最终形成各种格式的图形文件，并驱动输出设备，完成MAPGIS的输出工作。

一、输出版式在输出版式上，MAPGIS输出模块提供了两种方式：单工程输出和多工程输出。

1、单工程版式输出单工程版式输出：即把单幅图在一个版面上输出，这时只需建一个工程文件(*.MPJ)，将待输出打印的点、线、面文件添加至当前工程中。

工程文件可以是“输入编辑”模块中编辑好，在“输出”模块中直接打开，或者是在“输入编辑”模块中通过单击菜单栏上的“工程输出”命令，转到“工程输出”状态，也可以在“输出”模块中，通过“文件”菜单下的“新建”命令，如图1所示，新建一工程，然后将待打印输出的点、线、面文件添加至工程中，打印输出。

图1 新建命令对话框2、多工程版式输出多工程输出，也称为“拼版输出”，就是将多幅图在同一个版面内输出打印，这时需要新建一个拼版文件（*.MPB），一个拼版文件可以同时管理多个工程（幅图），因此多工程输出的基础是编辑单工程文件；通过“文件”菜单下的“新建”命令，如图1所示，可以新建一拼版文件，如图2所示。

通过单击“添加工程文件到版面”按钮，将多个编辑好的工程文件，添加至当前版面中，并经版面设计和工程设计，即可打印输出了；图2 拼版文件对话框二、输出方法MAPGIS平台输出模块提供三种输出方法：windows输出、光栅输出、PostScript输出；1、windows输出“windows输出”是MAPGIS平台利用windows的GDI，在各种打印机，绘图仪上输出，输出设备必须安装好对应的windows输出驱动程序。

由于在整个打印过程中MAPGIS没有做任何的处理，只是调用了windows的打印驱动来打印输出各种图件，所以如果这时出现打印问题，应该优先考虑是不是页面设置和硬件上出了问题。

对于“windows输出”，由于受到输出设备的windows输出驱动程序及输出设备的内部缓存等因素的限制，在输出一些比较复杂的图形时，可能有的图元、线型或者颜色不能正确输出，并且部分数据的处理会比较慢，这种情况只有在“光栅输出”下才能解决。

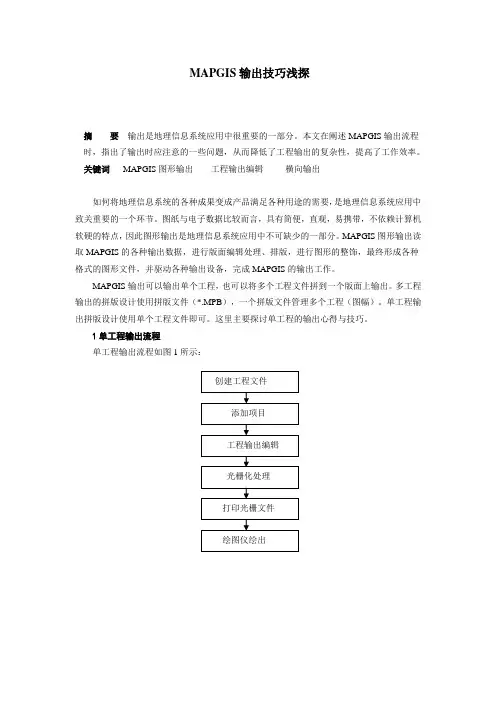

MAPGIS输出技巧浅探

MAPGIS输出技巧浅探摘要输出是地理信息系统应用中很重要的一部分。

本文在阐述MAPGIS输出流程时，指出了输出时应注意的一些问题，从而降低了工程输出的复杂性，提高了工作效率。

关键词MAPGIS图形输出工程输出编辑横向输出如何将地理信息系统的各种成果变成产品满足各种用途的需要，是地理信息系统应用中致关重要的一个环节。

图纸与电子数据比较而言，具有简便，直观，易携带，不依赖计算机软硬的特点，因此图形输出是地理信息系统应用中不可缺少的一部分。

MAPGIS图形输出读取MAPGIS的各种输出数据，进行版面编辑处理、排版，进行图形的整饰，最终形成各种格式的图形文件，并驱动各种输出设备，完成MAPGIS的输出工作。

MAPGIS输出可以输出单个工程，也可以将多个工程文件拼到一个版面上输出。

多工程输出的拼版设计使用拼版文件（*.MPB），一个拼版文件管理多个工程（图幅）。

单工程输出拼版设计使用单个工程文件即可。

这里主要探讨单工程的输出心得与技巧。

1单工程输出流程单工程输出流程如图1所示：图1 单工程输出流程整个工程输出能否顺利进行，最关键的部分是工程输出编辑，其参数设置界面窗体见图工程输出编辑对话框左边是页面描述信息，右边可以设置版面，中间可以选择输出方式，具体设置在工程输出编辑中。

2.工程输出编辑（1）设置工程矩形参数在地形图编辑中，图框上坐标往往要求实际坐标为图角坐标。

而在输出系统中，输出范围是从原点开始的第一象限的范围，即工程矩形参数的横向位移和纵向位移的最大值和最小值分别为65535和-65535，如果图的左下角坐标的范围已经超出输出页面的控制范围，绘图仪会一反常态，什么也打不出来，如：一幅左下角坐标为（63100，269100）地形图，输出时就会产生这种情况。

解决的办法有两种，第一种就是将原数据拷贝一份单独用作打印输出，随后建立项目文件，在编辑子系统中利用整图变换功能，将其左下角坐标移到（0，0）点附近，再进入输出系统输出，这样既消除了输出时遇到的无图形现象，又避免了对原有数据的破坏；另一种方法是将原图的左下角坐标记录下来后，再将其移到原点，打印输出完毕后，再将移到原坐标。

MapGIS数据的图形输出word精品文档5页

MapGIS数据的图形输出一、引言MAPGIS是一个集当代先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学为一体的高效大型中文智能 GIS 软件系统。

目前已在我国地质、矿产、地理、测绘、水利、石油、煤炭、铁路、交通、城建、规划和土地管理等储多领域得到广泛应用，满足了人们对空间数据的查询、分析、统计以及图形输出的需求。

其中“图形输出”是MapGIS软件系统的一个重要组成部分，担负着将MapGIS的各种成果变成产品以满足不同用途需要的重任。

其图形输出方式有两种，即单工程文件（*.MPJ）输出和拼版文件（*.MPB）输出。

其中单工程文件输出方式是使用单个工程文件通过“图形输出”子系统进行输出；而拼版文件输出则是将多个工程文件拼到一个版面上通过“图形输出”子系统进行输出。

通过实践发现，应用拼版文件进行图形输出能有效提高拼版精度，降低印刷成本。

在此本人将结合自己的工作实践介绍一下在MapGIS6.7版本中使用拼版文件进行图形输出的具体操作步骤，以供同行间进行交流。

二、图形输出流程在图形输出子系统中，软件会根据用户打开或创建的输出文件类型不同而打开不同的菜单界面。

在我们创建或打开时选择“拼版文件（*.MPB）”，系统即会带我们进入“拼版文件输出”文档界面。

然后我们再按照图形输出流程进行输出。

如图一：图一：拼版文件图形输出流程三、图形输出的操作步骤当我们在进行图形输出时常常会遇到图形较小而纸张偏大的问题，在这种情况下如若采用单工程文件输出势必造成原材料的巨大浪费。

为了能够更集约地利用纸张，避免不必要的浪费。

下面就来介绍一下利用拼版文件进行图形输出的具体操作步骤：1、启动图形输出子系统启动MapGIS主菜单，点击“图形处理”下方的“输出”，以启动“图形输出子系统”。

或在MapGIS主菜单下找到可执行文件“mapout60.exe”进行双击，同样也可以启动“图形输出子系统”。

2、新建拼版文件进入MapGIS“图形输出子系统”，在其“文件”的下拉菜单下单击“创建”，系统会弹出一个“选择创建文件”的对话框，此时我们点击“拼版文件”并单击“确定”按扭。

mapgis的一些实用方法和处理技巧资料

MAPGIS的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

MapGis使用及说明

目录第一讲 MAPGIS地理信息系统的基本功能…………………………………………1第二讲图形输入..............................................................................10第三讲图形编辑..............................................................................15第四讲拓扑处理及实用工具...............................................................28第五讲系统库编辑...........................................................................32第六讲误差校正..............................................................................36第七讲图型裁剪..............................................................................38第八讲数字高程模型（DTM分析） (41)第九讲图形输出..............................................................................44第十讲数据接口转换 (47)第一讲MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。

第九章 mapgis地图可视化与打印输出__文档

目录地图可视化与打印输出---------------------------------------p1打印图文指导------------------------------------------p18第九章地图可视化与打印输出前面章节我们主要讲述的是矢量数据的生产过程，这是GIS中最基础也是非常重要的部分，而采集完毕后的矢量数据其最终的用途有两个，一个是地图的可视化与输出，另一个是进行相关的分析应用。

本章主要讲述地图可视化与打印输出的相关操作，我们从地图输出的相关要求出发来进一步说明完整的地图输出需要增加哪些修饰以及版面设计有哪些地方需要注意。

9.1 概述9.1.1 基本概念1、视图：指地图窗口的客户区；2、视口：特指地图排版（LayOut）中排版框（LayOutFrame）所对应的客户区的区域，也可泛指数据视图显示下的地图窗口客户区或是地图版面模式下的客户区；3、参照坐标系：当多个图层使用不同的坐标系，在一个视图上显示这些图层时需要做投影变换，被选来作为基准的坐标系就是参照坐标系；4、窗口坐标系：原点在客户区左上角，X轴正方向朝右，Y轴正方向朝下；5、设备坐标系：原点在客户区左下角，X轴正方向朝右，Y轴正方向朝上；6、逻辑坐标系：也就是地图使用的数据坐标系或是地理坐标系，地图数据实际使用的坐标系，X 轴正方向朝右，Y轴正方向朝上；7、数据视图模式：地图的常规显示，显示的窗口范围一般是地图视图客户区范围；8、版面视图模式：地图排版显示，版面中可显示多个地图排版框，指北针，图例等；9、坐标转换对象：管理显示参数，设备参数，参照坐标系，各种坐标参数之间的转换。

9.1.2 准备工作本章内容需要用到的工具有“版面工具条”、“打印输出工具条”和“插入工具条”，右键点击菜单空白处，选择【自定义】加载上述三个工具条。

图9.1版面工具条图9.2 插入工具条图9.3 打印工具条同时选中菜单栏的【版面】和【输出】菜单，也会出现相应的菜单，分别如图9.4、9.5、9.6所示。

附录四 MapGIS图形输出

附录四： MapGIS图形输出MapGIS输出子系统包括Windows输出、光栅形式输出、PostScript格式输出。

MapGIS 的地图输出流程如附图4-1所示。

附图4-1 地图输出流程图MapGIS输出系统是MapGIS系统的主要输出手段，它读取MapGIS的各种输出数据，进行版面编辑处理、排版，进行图形的整饰，最终形成各种格式的图形文件，并驱动各种输出设备，完成MapGIS的输出工作。

具体如下：版面编排功能提供图形坐标原点、角度、比例设置及多幅图形的合并、拼接、叠加等的版式编排。

数据处理功能根据版式文件及选择设备，系统自动生成用于矢量设备的矢量数据或用于栅格设备的栅格数据。

不同设备的输出功能输出系统可驱动的输出设备有各种型号的矢量输出设备（如笔式绘图仪）和不同型号的打印机（包括针式打印机、彩色打印机、激光打印机和喷墨打印机等）。

光栅数据生成功能根据设置好的版面，图形的幅面及选择的绘图设备（如静电或喷墨绘图仪），系统开始对图形自动进行分色光栅化，最后产生不同分辨率的高质量的ＣＭＹＫ（青、品红、黄、黑）的光栅数据。

光栅输出驱动功能可将光栅化处理产生的ＣＭＹＫ光栅数据输出到彩色喷墨绘图仪，彩色静电绘图仪等彩色设备上去。

印前出版处理功能对设置好的版面文件，根据图形幅面及选择参数，自动进行校色、处理、转换，生成PostScript或EPS输出文件，供激光照排机排版软件输出时使用。

也可供其他排版软件或图像处理软件使用。

一、输出拼版设计MapGIS输出系统是一个具有Windows多文档界面的软件系统，它具有Windows多窗口系统操作的基本特征。

“多工程输出”和“单工程输出”操作界面及功能不一样，在创建或打开的时候，只要指定版面（*.MPB）或工程（*.MPJ）即可进入对应的“多工程输出”文档界面或“单工程输出”文档界面状态。

当用MapGIS输出系统输出地图时，首先要创建一个版面（*.MPB）或工程（*.MPJ）。

MapGIS工程输出详解

M apG IS 工程输出详解李亮(山西省地球物理化学勘查院,山西运城 044004)摘要该文介绍了M apG I S 图件在工程输出时的相关设置及打印过程中出现问题的解决方案。

关键词 M apG IS 工程输出中图分类号TP39 文献标识码 BThe Detailed M et hod forM APG IS Project OutputL i L i ang(The Sixth Instit u te G eo l og ca l and Eng i neer i ng Exp l o ra ti on o f S H anx,i Yuncheng 044000)A bs tract The rel ati ve setti ngs aboutM APG I S p roject ou t pu t and t he s o l uti on s of s o m e p rob l e m s occurred duri ng the ou t put process .K ey words MAPGIS p roject ou tpu tM ap G I S 是由中国地质大学信息工程学院在w i n -do w s 平台上用C++语言自主开发实现的、具有国际先进水平的大型地理信息系统软件,是一个集当代最先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学等于一体的高效全汉字大型智能软件系统。

目前,已广泛应用于城市规划、交通、环境、电讯、测绘、土地管理、公安、国防、教育、地质勘察、矿产资源管理、房地产、旅游等领域。

M apG IS 在地质绘图方面也提供了强大的功能,其地质绘图技术将纷繁复杂的传统地质绘图过程简化,而且美观精确。

本文以w i n -do w s+M apG IS6.5环境为例,对M apG I S 工程输出的经验进行了简要总结。

1 准备工作打开M apG I S 主菜单,首先对其各个目录进行系统设置,最重要的是目标图件对应的系统库一定要设置正确。

第七章 MAPGIS数据输出
