TDA2030集成电路功率放大器设计方案
TDA2030型功率放大器
课程设计报告设计课题：TDA2030型功率放大器学院：电气工程与自动化专业班级：电气10-2班学号：姓名：指导老师：内容摘要本课程设计是以集成电路TDA2030A为中心组成的功率放大器，它具有失真小，外围元件少，装配简单，功率大，保真度极高等特点。
其有单电源和双电源两种接法，在本设计中使用双电源接法。
功放在现实生活中很常见，功放有很多种，本次实验用集成块做功率放大器，其主要特点是上升速率高、瞬态互调失真小，。
TDA2030A 集成电路的特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
相对而言，TDA2030A被广泛应用，功放效果也很好，噪声小。
TDA2030A单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。
关键词：TDA2030；功放；集成块目录第一章概述 (4)1.1 设计目的： (4)1.2 功能实现： (4)第一章概述1.1 设计目的：(1) 通过自己动手实践加深对集成运算放大器工作原理的认识。
(2) 通过思考实验中遇到的问题来加深对电子技术知识的认识。
(3) 通过动手焊接电路和查找线路中的故障来培养自己的动手能力。
1.2 功能实现：本实验是以集成电路TDA2030A为中心组成的功率放大器，能实现对立体声音频信号进行放大。
该功率放大器的核心功能是放大输入音频和调节输出音频。
具有失真小，装配简单，功率大，保真度高等特点。
二总体设计思路和方案：2.1 设计思路：音频功率放大器主要由电源电路、左右声道的功率放大器和音调调节电路3部分组成。
电源电路接口采用桥式整流电路；音量调节电路是对音频中的高低音的调节，可以实现对音频输出的控制；功率放大级是音频功率放大器的主要部分，它决定输出功率的大小，要求输出功率高，输出功率大的特点。
2.2 设计方案：首先认真学习和了解TDA2030A的功能，熟悉各个元器件的参数等。
基于TDA2030设计的功放
基于TDA2030设计的功放TDA2030是一种通用的低频功率放大器集成电路，广泛应用于音频功放设备中。
其特点是结构简单，可靠性高，功率输出稳定。
本文将基于TDA2030设计一个功放电路，并详细介绍其原理和设计步骤。
首先，我们来简单了解一下TDA2030的工作原理。
TDA2030是一个双音频功率放大器，能够输出20W的功率，工作电压范围为±9V到±16V。
其内部包含了电流限制器、过热保护和短路保护电路，可以有效地保护功率管不受过载或短路等情况的损坏。
电路中的C1和R1是输入阻抗网络，用于提供输入信号的直流耦合和交流耦合。
C2和R2构成一个反馈网络，用于控制输出信号的放大倍数和频率响应。
C3和C4用作输入和输出的直流耦合电容，R3是一个稳定的偏置电阻，用于引导静态电流。
在设计这个功放电路时，首先需要确定所需的功率输出和工作电压范围。
根据TDA2030的规格书，我们可以选择输入电压为±12V，输出功率为20W。
接下来，我们需要计算反馈网络的参数。
根据TDA2030的规格书，反馈电阻R2的取值范围为1kΩ到22kΩ，输入电容C2的取值范围为0.1μF到1μF。
根据设计要求，我们可以选择R2=10kΩ，C2=0.47μF。
然后，我们需要为输入端设计一个合适的阻抗网络。
一般而言，输入电阻的取值为10kΩ到100kΩ，输入电容的取值为0.1μF到1μF。
根据设计要求，我们可以选择R1=47kΩ，C1=0.1μF。
接下来，我们需要选择适当的输入和输出直流耦合电容。
根据TDA2030的规格书，我们可以选择C3=100μF和C4=2200μF。
这些电容的主要作用是阻隔直流分量，只传递交流信号。
最后，我们需要确定稳定的偏置电阻R3的取值。
根据TDA2030的规格书，可选的范围是1kΩ到10kΩ。
我们可以选择R3=4.7kΩ。
完成上述步骤后，我们就设计好了一个基于TDA2030的功放电路。
TDA2030型功率放大器
课程设计报告设计课题：TDA2030型功率放大器学院：电气工程与自动化专业班级：电气10-2班学号：姓名：指导老师：内容摘要本课程设计是以集成电路TDA2030A为中心组成的功率放大器，它具有失真小，外围元件少，装配简单，功率大，保真度极高等特点。
其有单电源和双电源两种接法，在本设计中使用双电源接法。
功放在现实生活中很常见，功放有很多种，本次实验用集成块做功率放大器，其主要特点是上升速率高、瞬态互调失真小，。
TDA2030A 集成电路的特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
相对而言，TDA2030A被广泛应用，功放效果也很好，噪声小。
TDA2030A单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。
关键词：TDA2030；功放；集成块目录第一章概述 (4)1.1 设计目的： (4)1.2 功能实现： (4)第一章概述1.1 设计目的：(1) 通过自己动手实践加深对集成运算放大器工作原理的认识。
(2) 通过思考实验中遇到的问题来加深对电子技术知识的认识。
(3) 通过动手焊接电路和查找线路中的故障来培养自己的动手能力。
1.2 功能实现：本实验是以集成电路TDA2030A为中心组成的功率放大器，能实现对立体声音频信号进行放大。
该功率放大器的核心功能是放大输入音频和调节输出音频。
具有失真小，装配简单，功率大，保真度高等特点。
二总体设计思路和方案：2.1 设计思路：音频功率放大器主要由电源电路、左右声道的功率放大器和音调调节电路3部分组成。
电源电路接口采用桥式整流电路；音量调节电路是对音频中的高低音的调节，可以实现对音频输出的控制；功率放大级是音频功率放大器的主要部分，它决定输出功率的大小，要求输出功率高，输出功率大的特点。
2.2 设计方案：首先认真学习和了解TDA2030A的功能，熟悉各个元器件的参数等。
基于TDA2030的音频功放设计报告
基于TDA2030的音频功放设计报告设计报告：基于TDA2030的音频功放摘要：本设计报告基于TDA2030芯片，设计了一种低功率音频功放电路，用于音频放大应用。
通过选取合适的元件和电路结构，实现了高保真度、低失真和高效率的音频放大效果。
实验结果表明，该功放电路具有较好的音频信号放大能力和良好的音质表现。
一、引言音频功放作为电子设备中重要的音频处理部分，具有调整音频信号大小、增强音质和驱动扬声器的功能。
传统功放电路一般采用线性功放电路，存在功率损耗大、体积大和效率低等缺点。
为了解决这些问题，本设计采用了TDA2030芯片，该芯片具有低功耗和高效率的特点。
二、TDA2030芯片介绍TDA2030是一种功能完善的音频功放芯片，由ST公司生产。
它具有宽频带和高输出电流能力，在BTL配置下可以实现12W的输出功率。
其主要特点有：低失真、高S/N比、低功耗、短路和过热保护等。
由于其性能稳定可靠，被广泛应用在音响系统中。
三、电路设计1.电源电路设计电源电路采用双极性电源供电方式，中心引地法。
使用整流电路将交流电转换为直流电，然后通过滤波电容器进行滤波，提供稳定的电源电压。
2.输入电路设计输入电路采用电容耦合方式，可实现音频信号的有效传递。
通过选取合适的电容和电阻值，可以使得输入电路的频率响应尽可能平坦，防止信号失真。
3.输出电路设计TDA2030芯片的输出电压为24V，为了兼容低压扬声器，需要将输入电路调整为8欧姆负载。
通过选取合适的扬声器并使用适配电路，可以实现对扬声器的完全驱动。
4.反馈电路设计为了保证音频信号的高保真度，需要在电路中加入反馈电路。
该反馈电路可以通过减小失真和稳定增益来提高音频质量。
四、实验结果通过搭建电路并测试1.输出功率：由于所选的电路和元器件适合低功率应用，实测输出功率为5W，达到预期效果。
2.频率响应：在20Hz～20kHz频率范围内，频率响应相对平坦，失真较小。
3.总谐波失真：总谐波失真小于0.5%，音频信号保持较高的保真度。
TDA2030集成电路功率放大器设计
OTL电路元件清单（单声道）
字串5
电容：1μF×1 22μF×1 0.22μF×1 2200μF×2 0.1μF×1 2.2μF×1
字串4
电阻: 22KΩ×2 4.7KΩ×1 1Ω1W×1 100KΩ×3 150KΩ×1字串2
二极管:1N4001×2 1N4004×4字串3
电位器: 22KΩ
双声道OTL音频功率放大器印刷电路图字串9
字串7
BTL电路元件清单（单声道）字串8
电容：1μF×1 22μF×2 0.22μF×2 2200μF×2 0.1μF×2字串1
电阻: 22KΩ×5 680Ω×2 1Ω1W×2字串1
二极管:1N4001×4 1N4004×4字串7
电位器: 22KΩ字串5
字串4
单电源供电音频功率放大器
单电源供电音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。特别是集成块内部设计有完整的保护电路，能自我保护。
字串2
∵ R9＝R5 ∴ U02＝－U01
字串3
因此在扬声器上得到的交流电压应为：字串5
êUY?＝U01 -（-U02）＝2U01＝2U02
字串6
字串9
扬声器得到的功率PY按下式计算：字串9
PY＝＝＝４＝4 PMONO
字串1
BTL功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±
字串3
②直流电源电压10v，负载电阻为8Ω。
字串7
字串2
3．测量上、下限截止频率fH和fL
字串9
测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。
TDA2030集成功率放大器设计毕业设计

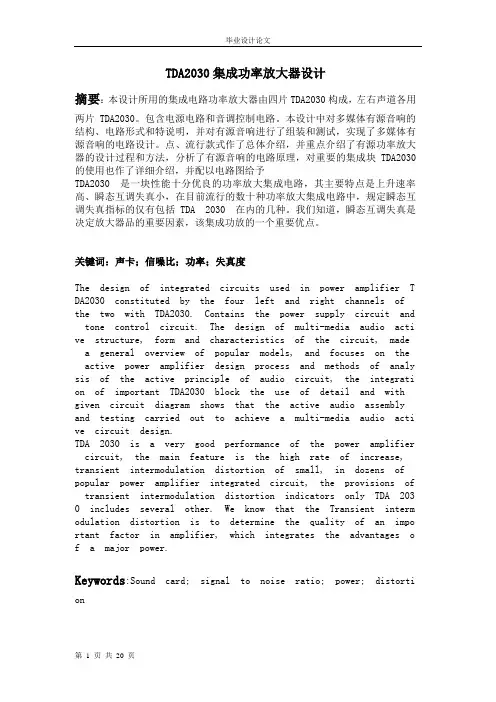

TDA2030集成功率放大器设计摘要：本设计所用的集成电路功率放大器由四片TDA2030构成，左右声道各用两片TDA2030。
包含电源电路和音调控制电路。
本设计中对多媒体有源音响的结构、电路形式和特说明，并对有源音响进行了组装和测试，实现了多媒体有源音响的电路设计。
点、流行款式作了总体介绍，并重点介绍了有源功率放大器的设计过程和方法，分析了有源音响的电路原理，对重要的集成块TDA2030的使用也作了详细介绍，并配以电路图给予TDA2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品的重要因素，该集成功放的一个重要优点。
关键词：声卡；信噪比；功率；失真度The design of integrated circuits used in power amplifier T DA2030 constituted by the four left and right channels of the two with TDA2030. Contains the power supply circuit and tone control circuit. The design of multi-media audio acti ve structure, form and characteristics of the circuit, made a general overview of popular models, and focuses on the active power amplifier design process and methods of analy sis of the active principle of audio circuit, the integrati on of important TDA2030 block the use of detail and with given circuit diagram shows that the active audio assembly and testing carried out to achieve a multi-media audio acti ve circuit design.TDA 2030 is a very good performance of the power amplifier circuit, the main feature is the high rate of increase, transient intermodulation distortion of small, in dozens of popular power amplifier integrated circuit, the provisions of transient intermodulation distortion indicators only TDA 203 0 includes several other. We know that the Transient interm odulation distortion is to determine the quality of an impo rtant factor in amplifier, which integrates the advantages o f a major power.Keywords:Sound card; signal to noise ratio; power; distorti on目录摘要---------------------------------------------------------------1目录---------------------------------------------------------------2第1章功率放大器--------------------------------------11.1功率放大器简介1.2功率放大器的分类1.3功率放大器的性能指标1.4功率放大器电流放大的特点1.5典型功率放大器的介绍第2章TDA2030集成功率放大器设计方案论证------------------32.1功率放大器设计的要求及技术指标--------------------42.2 功率放大器设计方案论证------------------------------42.3功率放大器设计内容----------------------------------42.4功率放大器测试内容----------------------------------4第3章TDA2030的主要参数---------------------------------43.1 集成功率放大器3.2TDA2030简介------------------------------------63.3 TDA2030主要技术指标--------------------------------- 73.4TDA2030A的内部电路——————————————————33.5TDA2030A 集成功放的典型应用——————————————4第4章TDA2030集成功率放大器整体电路设计------------------- 74.1电路结构——————————————————————84.2整体电路图及工作原理——————————————————10第5章 TDA2030集成功放焊接安装与调试------------------------------105.1 电路板的焊接与安装----------------------------------115.2 电路板的测试-----------------------------------------125.2.1 使用设备———————————————————135.2.2 通电测试--------------------------------------------------13第6章设计总结----------------------------------------------------------------------------15 第7章致谢--------------------------------------------------------------------------------16 第8章参考文献-------------------------------------------------------------------------16第一章集成功率放大器1.1功率放大器简介利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
音频功率放大器设计TDA2030模电课设
号计设课程目题高保真音频功率放大器设计院学业专级班姓名指导教师日月年武汉理工大学《模拟电子技术基础》课程设计说明书课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 高保真音频功率放大器设计初始条件：可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。
电容、电阻、电位器若干；或自备元器件。
直流电源±12V，或自备电源。
可用仪器：示波器，万用表，毫伏表要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。
完成对高保真音频功率放大器的设计、装配与调试。
（2）设计要求①输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。
②选择电路方案，完成对确定方案电路的设计。
计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。
（选做：用PSPICE或EWB软件完成仿真）③安装调试并按规定格式写出课程设计报告书。
时间安排：1、年月日集中，作课设具体实施计划与课程设计报告格式的要求说明。
2、年月日，查阅相关资料，学习电路的工作原理。
2、年月日至年月日，方案选择和电路设计。
2、年月日至年月日，电路调试和设计说明书撰写。
3、年月日上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日日系主任（或责任教师）签名：年月1武汉理工大学《模拟电子技术基础》课程设计说明书摘要本文设计的高保真音频功率放大器，带八欧负载，输出功率可达10W，整体电路分为四级：电源、前置放大电路、音调调节电路、功率放大电路；正负电源用7815和7915设计，前置放大和音调调节电路用NE5532设计，功率放大电路用TDA2030设计，制作和调试后，各项指标已实现。
关键字：音频功率放大器，音调调节，TDA2030，NE5532。
TDA2030集成电路功率放大器设计
TDA2030集成电路功率放大器设计一、设计题目集成电路功率放大器二、给定条件设计一款额定输出功率为10 ~ 20W的低失真集成电路功率放大器，要求电路简洁，制作方便、性能可靠。
性能主要指标：输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％(10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）三、设计内容1．根据具体电路图计算电路参数2．选取元件、识别和测试。
包括各类电阻、电容、变压器的数值、质量、电器性能的准确判断、解决大功率放大器散热的问题。
3．了解有关集成电路特点和性能资料情况4．根据实际机壳大小设计1：1印刷板布线图5．制作印刷线路板6．电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指导书》有关放大器测试过程7．实训期间必须遵守实训纪律、听从老师安排和注意用电安全。
四、功率放大电路的测试基本内容注意：将输入电位器调到最大输入的情况。
1．测量输出电压放大倍数A u测试条件：直流电源电压14v，输入信号1KHｚ70 mv（振幅值100mv），输出负载电阻分别为4Ω和8Ω。
2．测量允许的最大输入信号（1KHｚ）和最大不失真输出功率测试条件：①直流电源电压14v，负载电阻分别为4Ω和8Ω。
②直流电源电压10v，负载电阻为8Ω。
3．测量上、下限截止频率f H和f L测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。
五、参考资料TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
TDA2030功放电路制作说明(2014.11.21)
。
5、整机电路调试：将所有开关（SW1/SW2/SW3/SW4）接通、T4 和接地端 T7 接入扬 声器，然后连接直流电源 14V。从 PC 端或其他音频输出设备获取音频信号，送至功放电路 的输入端 T1 与接地端 T5 之间，听取播放效果。 六、实测数据 可依据以下表格中的参考值，测量电路板中各点的信号情况。 缓冲级电路 Vi 实测值 5mV VU1B-OUT
E
D
图 5 TDA2030 典型 OTL 电路 三、电路制作及装配 电路装配步骤及要求 为了达到训练效果，减小差错率，每个元器件的安装焊接均可按下面的步骤完成： 复测元器件 引线清洁、上锡、成形 插装 焊接 修剪引脚 整形 装配步骤 1 2 3 4 项目名称 核对元件数量 检测元件 元件的加工 元件器的插装 内容 结合原理图或元件清单，逐个核对，确保齐全。 检测元件性能好坏，辨别极性元件的引脚。 对被氧化元件的引脚表面进行刮、镀锡处理，并根据 电路板元件的插孔进行成型。 按照“先小后大，先低后高，先轻后重”的原则插装
四、 元器件及其位号对照表 名称 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 瓷片电容 独石电容 独石电容 电解电容 电解电容 电解电容 电解电容 模拟电位器 模拟电位器 单刀双掷开关 测试端、 接地端、 输入输出信号端 IC 插座 四运放 IC 集成音频功放芯片 散热片及螺丝 型号 RJ-1/4 W -5.1Ω RJ-1/4 W -1kΩ RJ-1/4 W -2.2KΩ RJ-1/4 W -10KΩ RJ-1/4 W -100KΩ RJ-1/4 W -150KΩ RJ-2W -8Ω CC-63V—2200pF CC-63V—33nF CC-63V—100nF CD-25V—10UF CD-25V—47UF CD-25V—220UF CD-25V—470UF 10 KΩ 10 0KΩ 银色-3 脚-拨动开关 自制双焊盘封装 DIP8 LM324 TDA2030 数量 1 1 2 5 6 1 1 1 4 1 3 5 1 1 1 2 4 9 1 1 1 1套 位号 R16 R14 R9/R10 R3/R4 /R6/R7/R8 R1/R2/R5 /R11/R12/R13 R15 R17 C7 C5/C6/C12/C15 C18 C1/C3/C9 C2/C8/C10/C11/C14 C4/C13 C16 RP3 RP1/RP2 SW1/SW2/SW3/SW4 T1～T9 U1 U1 U2
TDA2030集成电路功率放大器
TDA2030集成电路功率放大器性能主要指标：输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％(10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护。
TDA2030 集成电路的第三个特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC①＝1＋R3 / R2≈R3 / R2≈30dB。
TDA2030功率放大器设计报告
课程设计报告设计名称：TDA2030功率放大器学生姓名：小美学生学号：：指导教师：上课场所：实验楼401和501设计时间：第二十周目录一、设计任务与要求和目的。
二、设计的思想。
三、单元电路设计与参数计算。
四、总原理图及元器件清单。
五，检查方法、。
六、结论与心得。
七、参考文献。
一、设计任务与要求1、技术指标：计一款额定输出功率为一个用TDA2030做成的集成电路功率放大器，要求电路简洁，制作方便、性能可靠，能对立体声音频信号进行放大。
性能主要指标：⑴能对立体声音频信号进行放大；⑵失真小，任人耳听不到明显的失真或噪音；⑶输出功率在1W~30W之间可调；（4）输出音量可以连续可调的功放。
2、设计要求1设计简易直流稳压不可调的12V电源、音调控制级、功率放大级；2选定元器件和参数，并设计好电路原理图；3用软件绘画电路原理图，4写出设计报告。
设计的目的：要求了解集成功率放大器内部电路工作原理掌握外围的原件参数及在电路中的作用。
二：设计思想本次设计首先在众多集成功率放大器中选出符合设计要求且工作性能最佳的集成芯片。
而整个设计的核心部分就在功放模块电路的设计，该模块完成的功能主要包括放大输入音频以及调节输出音频。
随后运用Pspice软件中的仿真功能对其予以仿真，从仿真的结果中分析程序的正确性。
待所有模块的功能正确之后，运用原理图搭建顶层电路并进行整体仿真直至达到最初的设计要求。
三：方案确定与论证功率放大器的常见电路形式有单电源供电的OTL电路和正负双电源供电的OCL电路。
有集成运放和晶体管组成的功率放大器，也有专用集成电路功率放大器芯片。
根据设计指标求，TDA2030A是德律风根生产的音频功放电路，采用V 型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
摸电课程设计TDA2030设计报告++音频功率放大器的设计
模拟电子技术课程设计报告设计课题：音频功率放大器的设计专业班级：学号：学生姓名：指导教师：设计时间：TDA2030双声道音频功率放大器摘要本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。
电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2（R7、R8、R9、C7）为功放IC 输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。
C1（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。
信号流程：音频信号输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。
目录一、设计任务与要求。
4二、方案设计与论证。
4三、单元电路设计与参数计算。
5四、电路的仿真。
7五、总原理图及元器件清单。
9六、安装与调试。
11七、性能测试与分析。
11八、结论与心得。
12九、参考文献。
13一、设计任务与要求1、技术指标设计一款额定输出功率为10 ~ 30W 的低失真集成电路功率放大器，要 求电路简洁，制作方便、性能可靠，能对立体声音频信号进行放大。
性能主要指标：⑴能对立体声音频信号进行放大；⑵失真小，任人耳听不到明显的失真或噪音； ⑶输出功率在1W~30W 之间可调； ⑷频率响应：20Hz ~ 100kHz （≤3dB ）⑸谐波失真：≤3％ (10W,30Hz~20kHz ）； ⑹输出阻抗：≤0.16Ω;2、设计要求A 、设计简易直流电源、音调控制级、功率放大级；B 、选定元器件和参数，并设计好电路原理图；C 、在万能板或面包板上进行电路安装调测；D 、测试输出功率；E 、测试输入阻抗；F 、写出设计报告。
TDA2030音频功率放大器电路工作原理.doc
TDA2030音频功率放大器电路工作原理本文介绍的音频功率放大器是用集成功放TDA2030为主的电路，其制作简单，价格低廉，输出功率大，保真性好，适合初学者和大、中专学生。
一、电路工作原理图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。
其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。
TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。
RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。
R2、R3决定了该电路交流负反馈的强弱及闭环增益。
该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。
静态工作点稳定性好。
C4、C5为电源高频旁路电容，防止电路产生自激振荡。
R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。
VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。
二、元器件的选择集成功率放大器TDA2030。
RP为碳膜电位器。
C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。
R1、R2、R3为碳膜电阻，额定功率为1/8W。
R4为碳膜电阻，额定功率为1/4W。
VD1、VD2为IN4007小功率整流二极管。
B为4Ω或8Ω、15W全频扬声器。
三、电路制作图2是本电路印制电路板图及TDA2030管脚图。
由于TDA2030输出功率较大，因此需加散热器。
而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。
本文摘自IC网络超市_第一价值网更多IC产品信息、资料查询尽在IC网络超市_第一价值网；情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。
TDA2030型功率放大器课程设计
摘要TDA2030A是许多电脑有源音箱所采用的HI-FI功放集成块。
它接法简单，价格实惠，输出电流大，谐波失真和交越失真小，具有优良的短路和过热保护电路。
其有单电源和双电源两种接法，在本设计中使用双电源接法。
TDA2030A是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC 公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
关键词：TDA2030A 功率放大目录第1章概述 (1)1.1 设计目的 (1)1.2 基本功能 (1)第2章系统总体方案设计 (1)2.1 设计思路 (1)2.2 设计方案 (1)2.3 设计要求 (2)第3章各模块功能与设计 (3)3.1 元件分析 (3)3.2 放大电路的基本设计 (4)3.3 电源设计 (4)3.4 音量调节设计 (5)3.5 总体电路设计 (6)第4章总体分析 (6)4.1 仿真分析 (6)4.2 安装调试 (7)4.3 元件清单 (8)第5章心得体会 (9)参考文献 (10)第1章概述1.1 设计目的(1) 掌握集成运算放大器的工作原理及其应用；(2) 通过实验总结回顾所学的模拟电子知识，掌握低频小信号放大电路和功率放大电路的设计方法；(3) 培养自主学习能力和实际动手能力。
1.2 基本功能采用集成功放TDA2030设计一个语音放大电路，将微弱的语音信号，经过放大、滤波、功率放大后驱动扬声器。
以集成电路TDA2030为中心组成的功率放大器具有失真小、外围元件少、装配简单、功率大、保真度高等特点。
第2章系统总体方案设计2.1 设计思路一般地，语音放大电路由“前置放大电路”、“有源带通滤波器”、“功率放大器”、“喇叭”等几部分结构构成。
TDA2030的2.1声道功放电路的制作
TDA2030的2.1声道功放电路的制作翻译：蔡国瑞原文该电路是一个完整的2.1声道低音炮功放电路。
使用两个卫星音箱和一个超低音音箱的2.1系统，广泛用于电脑功放。
该电路该电路分为3个部分：电源，功放，立体声功放和低音放大器（低音炮）一、电源部分电源是对称型的，使用12伏的双输出3A电流的变压器。
我建议在开关变压器之前使用熔断器。
B1是一个桥式整流器至少是100伏/ 4 A。
滤波电路由电容器C1，C2，C3和C4组成，电解电容用4700μF 的值。
电源运算放大器的高通滤波器，采用三端集成电路7812和7912供电。
二、卫星功放电路左声道和右声道是完全一样的，让我们来看看左声道：L-IN是音频输入插孔，音频通过C20，电位器调节音量，电位器使用一个10K 双联电位器，可以同时调节两个声道。
R19/C22，有助于提高信号的高音。
音频通过电容C21经过IC6 TDA2030集成放大后从4输出。
电阻器R17和R16负责反馈，所以通过改变R17的值，可以增加或减少增益放大器。
R20和C23组成扬声器的网络补偿电路。
三、低音炮电路信号来来自R15左声道和R10右声道送到运算放大器1 IC4A 的3脚（NE5532），从而形成一个6倍的前置放大器来放大信号。
C9，C10和R10构成一个200Hz低通滤波器。
然后通过音量电位器送到IC3的1脚，通过发到后驱动超低音音箱，电路原理图元件布局图PCB图底面丝印图IC图2.1功率音频放大器组装零件清单 - TDA 2030器件型号电阻1/4 W 5％R1，R14，R2010 - 棕，黑，棕，金R222K - 红，橙，红，金R3，R5，R10，R11，R15，R1910K -棕，黑，橙，金R4，R8，R9，R16470 - 黄，紫，棕，金R6，R12，R1733K - 橙，橙，橙，金R7，R13，R18 4.7K - 黄，紫，红，金P110K - 电位器- 音量调节低音放大器*P210K - 双电位一般体积*C1，C2，C7，C10，C14，C15，C17，C21，C23100nF - 100n，104，0.1 - 聚酯电容C3，C44700μF/35v - 电解电容C5，C6，C8，C12，C13，C18，C19，C2010μF/25V电解电容C9220N - 220N，0.22，224 - 聚酯电容C1147μF/25v - 电解电容C16，C22的2n2，2n2 - 222 ，2200 - 电解电容或陶瓷半导体IC3，IC5，IC6TDA2030A - IC功率音频放大器IC4NE5532N - 双运算放大器IC17912集成电路负电压稳压器 - 12V IC27812集成电路正电压稳压器+12 V B1全桥100V 4A：GBU606连接器和函数L-IN连接器2端子音频输入左声道L-OUT连接器2端子音频输出左声道R-连接器2端子音频输入左声道R-OUT连接器2端子音频输出右声道SUB连接器2端子音频输出低音炮AC三针连接器，用于变压器J1，J4，J5，J6，J7电线 - J12MMJ2电线 - J5MMJ3电线 - J7MM变压器：双12V 3安培，电线，印刷电路板，散热片等。
TDA2030双声道音频功放设计
摘要................................................. - 1 - 1.TDA2030双声道音频功放设计.......................... - 1 -1.1TDA2030音频功率放大器电路工作原理........................ - 1 -1.2电路总图................................................. - 2 -1.3元器件清单............................................... - 3 -2 电路设计和参数计算................................. -3 -2.1电源部分................................................. - 3 -2.2音频输入端电阻电容的计算................................. - 4 -2.3功放部分TDA2030 ......................................... - 4 -2.4反馈电阻电容的计算....................................... - 4 -2.5输出电容电阻的选取....................................... - 4 -2.6二极管及其他电容的作用................................... - 5 -3安装与调试 ......................................... - 5 - 4性能测试与分析 ..................................... - 5 - 5心得与体会 ......................................... - 6 - 6参考文献 ........................................... - 6 - 附实图............................................... - 7 -摘要本设计主要由电源部分、音调控制级、功率放大级三部分组成。
TDA2030设计功率放大器
班级
姓名
学号
实训内容：
用TDA2030（HiFi:High Fidelity）设计功率放大器
一：设计说明
TDA2030是音频功放电路，采用V型5 脚单列 直插式塑料封装结构。如图1所示，按引脚的 形状引可分为H型和V型。该集成电路广泛应 用于汽车立体声收录音机、中功率音响设备， 具有体积小、输图
四：装配与调试过程
一、焊接与安装 一般先装低矮、耐热的元件，最后装集成电路。应 按如下步骤进行焊接与安装：(1)清查元器件的数量及 质量，并及时更换不合格的元件； (2)由孔距确定元 件的安装方式，要求紧贴电路板。 (3)插装TDA2030 务必小心，脚全部插进后再焊接，并注意与散热器孔 位吻合。各焊点加热时间及用锡量要适当，防止虚焊、 假焊及短路，焊后剪去多余引脚，并检查所有焊点， 确认无误后方可通电测试。同时还要注意电源变压器 与电路板的接线，不得有误。
四、实物图
五：元件清单
六：心得体会
通过此次的模电实训周，使我更加扎实的掌握了模拟电子线路方 面的知识，在设计过程中虽然遇到了一些问题，但经过一次又一 次的思考，一遍又一遍的检查终于找出了原因所在，也暴露出了 前期我在这方面的知识欠缺和经验不足。实践出真知，通过亲自 动手制作，使我们掌握的知识不再是纸上谈兵。 在实训周中，我们不断发现错误，不断改正，不断领悟，不断 获取。这次实训周终于顺利完成了，在设计中遇到了很多问题， 在自己的不懈努力之下，终于游逆而解。在今后社会的发展和学 习实践过程中，一定要不懈努力，不能遇到问题就想到要退缩， 一定要不厌其烦的发现问题所在，然后一一进行解决，只有这样， 才能成功的做成想做的事，才能在今后的道路上劈荆斩棘，而不 是知难而退，那样永远不可能收获成功，收获喜悦，也永远不可 能得到社会及他人对你的认可！
TDA2030双声道音频功放设计
TDA2030双声道音频功放设计设计TDA2030双声道音频功放引言：设计要求：我们的设计目标是构建一个使用TDA2030芯片的双声道音频功放，具有低失真、高保真和较高的输出功率，以满足家庭音响系统对于音质的要求。
设计电路使用标准的供电电压+/-15V。
电路设计：双声道音频功放电路可以分为四个部分：音频输入放大器、音频功放模块、电源稳压模块和输出保护模块。
1.音频输入放大器：音频输入放大器通过一个OP-AMP实现，其中一个典型的选择是LM358或TL072、输入放大器有两个目的：首先，它增加输入信号的电压，使其能够驱动后续的音频功放模块；其次，它可以有选择地增加或减小输入信号的增益，以适应各种音源设备。
通过调整电阻分压网络和反馈电阻，可以设置所需的增益。
2.音频功放模块：音频功放模块是TDA2030芯片，它为双声道设计提供了高保真、低失真和高输出功率。
TDA2030需要一些外部元件，如输入和输出耦合电容、滤波电容和稳定电阻，以提供最佳的性能。
这些元件的数值可以根据设计需求进行选择，一般情况下，输入和输出耦合电容可以选用1μF，滤波电容可以选择100μF。
3.电源稳压模块：TDA2030的最大供电电压是+/-18V，但我们使用标准的+/-15V供电电压。
为了保证TDA2030的正常工作，我们需要一个电源稳压模块来提供稳定的电源。
电源稳压模块可以选择LM7815和LM7915芯片，这是标准的正负15V稳压芯片。
此外，为了保护电源稳压模块，可以添加输入电阻和滤波电容。
4.输出保护模块：输出保护模块用于保护TDA2030芯片和扬声器。
我们可以使用一个继电器来切断输出电路，当电源开关关闭时，继电器会切断输出电路。
此外，可以添加一个保险丝来保护电源线路。
电路板设计：将以上四个模块设计在一个PCB板上，适当安排各个元件的位置，保证合理的电路布局。
同时，为了确保稳定的电路性能，还需要采取一些措施，例如分离输入和输出信号线，避免干扰。
tda2030功放电路图
TDA2030功放电路图简介TDA2030是一种经典的单声道音频功放集成电路，适合用于音乐播放器、电视机、电脑等音频设备中的音频放大和音箱驱动。
它具有低失真、高输出功率和低功耗等特点，因此非常受欢迎。
本文将介绍如何使用TDA2030集成电路搭建一个简单的功放电路，并提供相应的电路图。
功放电路图以下是TDA2030功放电路的原理图：+----------------+| |IN---| TDA2030 || |GND--| || |OUT--| |+----------------+电路说明•IN为音频输入端，可以连接来自音源的音频信号。
•GND为接地端，需要连接到电路的地线上。
•OUT为音频输出端，可以连接到音箱或扬声器上。
部件说明1.TDA2030：这是一个5引脚单声道音频功放集成电路，它可以提供高达14W的输出功率。
2.电容：在电路中添加适当的电容可以实现低通滤波，提高音质。
3.电阻：通过选择适当的电阻值，可以调节电路的增益和输出功率等参数。
4.电源：为TDA2030提供适当的电源电压。
连接说明以下是TDA2030功放电路的具体连接方式：1.将音频信号的正极连接到IN引脚上。
2.将音频信号的负极连接到GND引脚上。
3.将扬声器的正极连接到OUT引脚上。
4.将扬声器的负极连接到GND引脚上。
5.将电源的正极连接到TDA2030的供电引脚上。
6.将电源的负极连接到GND引脚上。
注意事项1.在连接电路时，请确保电源的极性正确，以免损坏电路。
2.在使用过程中，注意避免过载和短路，否则可能会导致功放电路烧毁。
3.在调试和测试电路时，可以逐渐增加音量，以避免扬声器过载。
结论通过使用TDA2030集成电路搭建一个简单的功放电路，我们可以实现音频信号的放大和扬声器的驱动。
这个电路具有低失真、高输出功率和低功耗等特点，适合用于各种音频设备中。
希望通过本文的介绍，你对TDA2030功放电路有了更清楚的了解，并能够顺利搭建一个功能强大的音频功放电路。
tda2030
邯郸学院第五届科技活动月大学生电子设计大赛作品申报书题目： TDA2030功放设计与无线音箱系部名称：信息工程学院专业名称：电子信息工程班级：09级电子本科学号： 044103091014 044103091032 044103091011 044103091078044103091048学生姓名：崔鹏飞梁赛吕石林乔娓娟巩立姿指导教师：郝永常摘要本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小，外围元件少，装配简单，功率大等特点.一、总体方案设计C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器：IC1，IC2是两个声道的功放集成电路：R1，R2，R3，C2为功放IC输入端的偏置电路，由于本电路为单电源供电。
功放IC输入端直流电压为1/2电源电压时电路才能正常工作：R4，R5，C3构成负反馈回路，改变R4的大小可以改变反馈系数。
C1是输入耦合电容，C4是输出耦合电容，在电路接有感性负载扬声器时，R6，C5可确保高频稳定性。
信号流程：音频信号输入经音量电位器RP1，再由C1耦合，进入IC1的1脚，有集成电路放大后从4脚输出，经输出耦合电容C4到达X2.设计思路长期以来，高品质音频放大器的工作类别，只限于A类(甲类)和AB类 (甲乙类)。
其原因在于过去只有电子管这样的器件，B类(乙类)电子管放大器产生的失真使它们甚至在公共广播用时都难于被人们所接受。
所有的自称为高保真放大器均工作于推挽式的A类(甲类)。
随着半导体器件的出现和发展，放大器的设计得到了更多的自由。
就放大器的类别而言，已不限于A类(甲类)和AB类(甲乙类)，而出现了更多类别的放大器。
为了使读者对此有所了解，这里仅就笔者所知的各种类别的放大器简介如下。
不过需要指出，就目前来说用于音频功率放大器的工作类别，A类(甲类)、AB类(甲乙类)和B类(乙类)这三类放大器仍覆盖着半导体放大器的绝大多数。
一、A类(甲类)放大器A类(甲类)放大器，是指电流连续地流过所有输出器件的一种放大器。
