轴承安装工艺规程

合集下载

轴承座零件的工艺规程及铣90H9工装夹具设计

轴承座零件的工艺规程及铣90H9工装夹具设计

西安航空职业技术学院毕业设计(论文)论文题目:轴承座零件的工艺规程及铣90H9工装夹具设计所属系部:指导老师 : 职称:学生姓名:班级、学号:专业:西安航空职业技术学院制20**年1月15日目录序言 (2)1零件的分析 (3)1.1零件的作用 (4)1.2零件的工艺分析 (4)2工艺规程设计 (4)2.1确定毛坯的制造形式 (4)2.2基面的选择 (4)2.3制定工艺路线 (6)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2.5确立切削用量及基本工时 (8)3夹具设计 (11)3.1问题提出 (12)3.3切削力和夹紧力的计算 (12)3.6夹具设计简要操作说明 (16)总结 (18)致谢 (18)文献 (19)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。

机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。

我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。

从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

轴承座的加工工艺规程及铣90H9的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。

正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。

本次设计也要培养自己的自学与创新能力。

因此本次设计综合性和实践性强、涉及知识面广。

所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。

本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。

1零件的分析1.1零件的作用轴承座的作用,装轴承,保证轴承的旋转精度。

1.2零件的工艺分析轴承座有2组加工面他们有位置度要求。

轴系安装及主机定位工艺规程

轴系安装及主机定位工艺规程

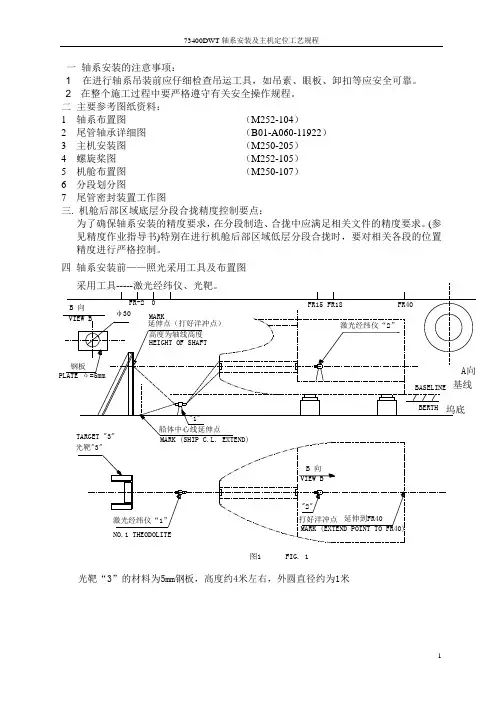

一轴系安装的注意事项:1 在进行轴系吊装前应仔细检查吊运工具,如吊素、眼板、卸扣等应安全可靠。

2 在整个施工过程中要严格遵守有关安全操作规程。

二主要参考图纸资料:1 轴系布置图(M252-104)2 尾管轴承详细图(B01-A060-11922)3 主机安装图(M250-205)4 螺旋桨图(M252-105)5 机舱布置图(M250-107)6 分段划分图7 尾管密封装置工作图三. 机舱后部区域底层分段合拢精度控制要点:为了确保轴系安装的精度要求,在分段制造、合拢中应满足相关文件的精度要求。

(参见精度作业指导书)特别在进行机舱后部区域低层分段合拢时,要对相关各段的位置精度进行严格控制。

四轴系安装前——照光采用工具及布置图图1FIG. 1光靶“3”的材料为5mm钢板,高度约4米左右,外圆直径约为1米五轴系中心线确定的条件:1 机舱前壁以后,主甲板以下主船体成型。

2 舵机平台以下焊接完。

3 轴系区域内主要辅机机座装焊完成,除主机以外的一般设备就位。

4 船体垫墩、支柱受力均匀、稳定牢固,不允许随意移动。

5 照光所用的仪器及测量工具应校验合格。

六轴系中心线的确定轴系中心线的确定应根据季节温度变化来进行,夏天一般在晚上8-9点进行,冬天一般在下午5点左右进行, 或在阴天进行,在轴系中心线的确定过程中,船上不应有能够导致船体变形的工作在进行。

1 船体尾部理论轴中心面的确定。

①以坞底平面上船体中心线的延伸点为基准,调整激光经纬仪“1”的轴线直至与船中心线重合。

②将激光经纬仪“1”射出的光点延伸到船坞尾部光靶“3”上,根据机舱区域舱底龙骨平整度数据平均值为基线高度并在垂直方向向上平移轴系高度+船体板厚,则此点为轴系轴线上一点。

以此点作为基点并打好样冲点,同时将激光经纬仪旋转180°将光点投射到尾柱平面上,并打好样冲,这样就可初步确定轴系尾部理论垂线。

2 机舱内轴系中心线的确定在机舱与尾管前平面适当位置设立一激光经纬仪“2”,将光点延伸到船体外部的光靶“3”,使之与光靶“3”上的样冲点重合。

中间轴轴承支架加工工艺规程设计

中间轴轴承支架加工工艺规程设计

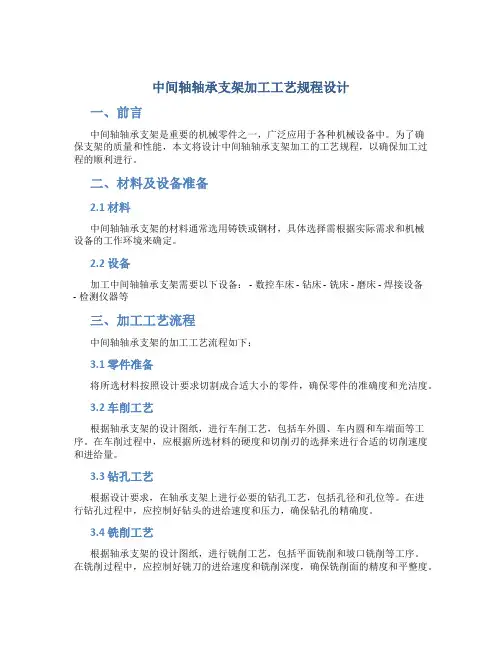

中间轴轴承支架加工工艺规程设计一、前言中间轴轴承支架是重要的机械零件之一,广泛应用于各种机械设备中。

为了确保支架的质量和性能,本文将设计中间轴轴承支架加工的工艺规程,以确保加工过程的顺利进行。

二、材料及设备准备2.1 材料中间轴轴承支架的材料通常选用铸铁或钢材,具体选择需根据实际需求和机械设备的工作环境来确定。

2.2 设备加工中间轴轴承支架需要以下设备: - 数控车床 - 钻床 - 铣床 - 磨床 - 焊接设备- 检测仪器等三、加工工艺流程中间轴轴承支架的加工工艺流程如下:3.1 零件准备将所选材料按照设计要求切割成合适大小的零件,确保零件的准确度和光洁度。

3.2 车削工艺根据轴承支架的设计图纸,进行车削工艺,包括车外圆、车内圆和车端面等工序。

在车削过程中,应根据所选材料的硬度和切削刃的选择来进行合适的切削速度和进给量。

3.3 钻孔工艺根据设计要求,在轴承支架上进行必要的钻孔工艺,包括孔径和孔位等。

在进行钻孔过程中,应控制好钻头的进给速度和压力,确保钻孔的精确度。

3.4 铣削工艺根据轴承支架的设计图纸,进行铣削工艺,包括平面铣削和坡口铣削等工序。

在铣削过程中,应控制好铣刀的进给速度和铣削深度,确保铣削面的精度和平整度。

3.5 焊接工艺根据设计要求,进行轴承支架的焊接工艺。

在焊接过程中,应使用合适的焊接方法和焊接材料,确保焊接接头的强度和密封性。

3.6 磨削工艺在轴承支架的关键部位进行磨削工艺,以提高轴承支架的精度和光洁度。

在磨削过程中,应选用合适的磨削工具和磨削液,控制好磨削力和磨削时间,确保磨削面的平整度和精度。

3.7 清洗和检测在加工完成后,对轴承支架进行清洗和检测。

清洗可使用适当的清洗液,确保零件表面的干净和无油污。

检测包括尺寸测量、光洁度检测等,以确保加工质量的合格。

四、加工工艺参数4.1 车削工艺参数•切削速度:根据材料的硬度和车刀的选择,通常在40~100m/min 之间;•进给速度:根据车削的深度和加工表面的要求,通常在0.1~0.3mm/r之间;•切削深度:根据加工需求和机床的条件,通常在0.5~2mm之间。

轴承套加工工艺设计规程与油孔夹具工艺设计工序卡片

轴承套加工工艺设计规程与油孔夹具工艺设计工序卡片

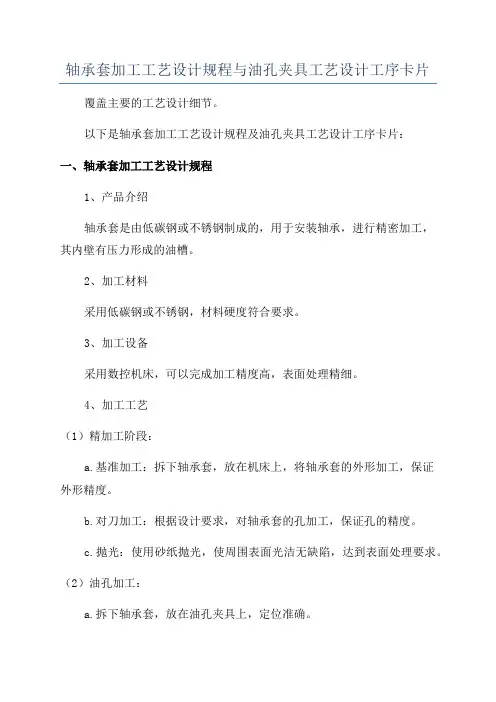

轴承套加工工艺设计规程与油孔夹具工艺设计工序卡片覆盖主要的工艺设计细节。

以下是轴承套加工工艺设计规程及油孔夹具工艺设计工序卡片:
一、轴承套加工工艺设计规程
1、产品介绍
轴承套是由低碳钢或不锈钢制成的,用于安装轴承,进行精密加工,
其内壁有压力形成的油槽。

2、加工材料
采用低碳钢或不锈钢,材料硬度符合要求。

3、加工设备
采用数控机床,可以完成加工精度高,表面处理精细。

4、加工工艺
(1)精加工阶段:
a.基准加工:拆下轴承套,放在机床上,将轴承套的外形加工,保证
外形精度。

b.对刀加工:根据设计要求,对轴承套的孔加工,保证孔的精度。

c.抛光:使用砂纸抛光,使周围表面光洁无缺陷,达到表面处理要求。

(2)油孔加工:
a.拆下轴承套,放在油孔夹具上,定位准确。

b.进行铣削,完成油孔加工,保证油孔的精度。

c.抛光:使用砂纸抛光,使油孔表面光洁无缺陷,达到表面处理要求。

(3)清洗:
a.使用清洗液,将加工过的轴承套进行清洗,清除残留的油脂和污垢。

b.使用空气吹扫,将清洗出来的污垢和气体吹除。

1、工序卡片介绍。

轴承装配线的流程

轴承装配线的流程

温馨小提示:本文主要介绍的是关于轴承装配线的流程的文章,文章是由本店铺通过查阅资料,经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求,还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写,从而已达到各位的需求。

愿本篇轴承装配线的流程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新,给大家提供更加优质符合大家需求的文档。

感谢支持!(Thank you for downloading and checking it out!)阅读本篇文章之前,本店铺提供大纲预览服务,我们可以先预览文章的大纲部分,快速了解本篇的主体内容,然后根据您的需求进行文档的查看与下载。

轴承装配线的流程(大纲)一、轴承装配线概述1.1轴承装配线的定义1.2装配线的重要性与应用二、装配线设计2.1设计原则2.2设计流程与步骤三、装配线组成3.1主要设备与工具3.2工作站布局四、装配流程4.1零件准备与检验4.2轴承装配步骤4.3质量控制五、操作规程5.1操作标准与流程5.2安全操作指南六、流程优化6.1效率提升策略6.2持续改进方法七、案例分析7.1成功案例研究7.2常见问题与解决方案八、未来发展8.1新技术应用前景8.2行业发展趋势与挑战一、轴承装配线概述1.1轴承装配线的定义轴承装配线是一种高度自动化的生产线,主要用于轴承的组装、检测和包装等作业。

它通过一系列的设备和工作站,将轴承的各个零部件快速、精确地组装在一起,确保轴承的质量和性能符合标准要求。

轴承装配线通常包括物料供应系统、装配系统、检测系统、包装系统等部分,各部分协同工作,提高生产效率,降低人工成本。

1.2装配线的重要性与应用装配线在轴承生产过程中具有举足轻重的地位,其主要重要性体现在以下几个方面:(1)提高生产效率:通过自动化设备,实现批量生产,大幅度提高生产速度和产出效率。

(2)保证产品质量:装配线能确保轴承的组装精度,降低人为因素引起的质量波动,提高产品质量的稳定性。

质量工艺手册(滚动轴承)

质量工艺手册(滚动轴承)

安全质量标准化—轴承检修关键工艺
1、滚动轴承的拆卸
轴承内圈,对称施力
关键质量工艺要求:
1 使用铜棒手锤法时应对称施力,不可只打一方,否则引起轴承歪斜,啃伤轴颈。

2 使用掳子法拆卸时,应使掳子的三个拉爪在轴承圆周上均匀调整分配,顶杆应与轴的轴线平行。

顶尖应顶在轴的定位中心孔处。

3 施力时应匀速、缓慢施力。

4 在轴承将要取下时应缓慢,以防突然落下造成人员和设备损坏,
2、旧轴承的检查
轴颈处打磨光滑,无毛刺等缺陷
轴颈处已磨损、腐蚀,不能使用。

主轴承盖零件的加工工艺规程及一些工序的专用夹具设计

主轴承盖零件的加工工艺规程及一些工序的专用夹具设计

主轴承盖零件的加工工艺规程及一些工序的专用夹具设计主轴承盖是机械零部件中常见的一种零件,其加工工艺规程和相关工序的专用夹具设计对于提高生产效率和保证零件质量至关重要。

下面将结合主轴承盖的加工工艺特点,详细介绍主轴承盖零件的加工工艺规程和一些工序的专用夹具设计。

一、主轴承盖的加工工艺规程主轴承盖的加工工艺规程通常包括以下几个主要工序:车削外轮廓、铰孔、铣槽、钻孔、车削底面、车削盖面和焊接标记等。

1.车削外轮廓:首先,将主轴承盖放置在车床上,通过刀具对零件进行车削,将零件的外轮廓加工成所需的形状和尺寸。

2.铰孔:然后,使用铰刀对主轴承盖上需要安装轴承的孔进行铰孔,以便与轴承的配合。

3.铣槽:接着,使用铣刀对主轴承盖上需要切槽的部分进行铣削,以满足零件的功能要求。

4.钻孔:在铣槽完成后,使用钻头对主轴承盖上需要进行螺钉或螺栓连接的孔进行钻孔,以便安装其他零部件。

5.车削底面:接下来,将主轴承盖倒置放置在车床上,通过刀具对零件的底面进行车削,以确保零件的平整度和精度。

6.车削盖面:最后,对主轴承盖的盖面进行车削,以确保盖面的平整度和表面质量。

为了提高加工效率和保证零件质量,需要设计相应的专用夹具来辅助加工过程。

下面以主轴承盖的铰孔工序为例,介绍一下夹具的设计要点和注意事项。

1.铰孔夹具:铰孔是主轴承盖加工过程中的一个关键步骤,为了确保铰孔的精度和一致性,可以设计一个铰孔夹具。

该夹具通常由夹紧装置、定位装置和铰刀装置组成,其中夹紧装置用于夹持主轴承盖,定位装置用于确保铰孔位置的准确性,铰刀装置用于夹持铰刀并进行铰孔操作。

2.铣槽夹具:铣槽是主轴承盖加工过程中的另一个重要工序,为了确保铣槽的形状和尺寸一致,可以设计一个铣槽夹具。

该夹具通常由夹紧装置、定位装置和铣刀装置组成,其中夹紧装置用于夹持主轴承盖,定位装置用于确保铣槽位置的准确性,铣刀装置用于夹持铣刀并进行铣削操作。

3.钻孔夹具:钻孔是主轴承盖加工过程中的另一个常见工序,为了确保钻孔位置的准确性和一致性,可以设计一个钻孔夹具。

第7章轴承磨加工工艺规程

第7章轴承磨加工工艺规程

将工件的加工,分散在较多的工序 内进行,每道工序的加工内容很少。 工序分散使用的设备及工艺装备比 较简单,调整和维修方便,操作简 单,生产容易
工序分散
工序的集中与分散的选择
一般说来,单件小批生产采用组织集中,以便 简化生产组织工作;大批大量生产可采用较复杂的 机械集中;对于结构简单的产品,可采用工序分散 的原则;批量生产应尽可能采用高效机床,使工序 适当集中。对于重型零件,为了减少装卸运输工作 量,工序应适当集中;而对于刚性较差且精度高的 精密工件,则工序应适当分散。
规定产品或零部件制
工艺规程 定义 造工艺过程和操作方
法等的工艺文件
由若干个顺序排列的工序组 成的,而工序又可分为安装、 工位、工步和行程
工艺过程 的组成
工序
一个或一组工人, 在一个工作地对同 一个或同时对几个 工件所连续完成的 那一部分工艺过程
划分工序的主要依据是工作地点是否变动和工作是否连续。 例如图所示阶梯轴,当加工数量较少时,其工序划分如表 1所示; 当加工数量较大时,其工序划分如表2所示。
其作用是:消除内应力,提高 强度和韧性,降低硬度,改善 切削加工性。 应用: 高碳钢采 用退火,以降低硬度; 放在粗 加工前,毛坯制造出来以后
先面 平面轮廓尺寸较大,平面定位装夹稳 后孔 定,通常均以平面定位来加工孔
常用热处理方法及作用小结
退火:将钢加热到一定的温度,保 温一段时间,随后由炉中缓慢冷却 的一种热处理工序
正火:将钢加热到一定温度,保温 一段时间后从炉中取出,在空气中 冷却的一种热处理工 序。
回火:将淬火后的钢加热到一定的 温度,保温一段时间,然后置于空 气或水中冷却的一种热处理的方法
阶梯轴简图
表1 单件小批生产的工序

【知识】轴系安装工艺规程

【知识】轴系安装工艺规程

【知识】轴系安装工艺规程轴系安装工艺规程一.主要图纸资料1.轴系布置图 DNS507-425-16001-002.艉轴管总图 DNS507-425-16002-003.艉球铸件图(加工图) DNS507-114-16001-24.艉轴管图 DNS507-425-16002-085.主机安装图 DNS507-420-16001-006.螺旋桨图 DNS507-107-160017.中间轴承安装图 DNS507-424-16004-00二.轴系照光条件1. B01段以下、机舱二平台以下、53#大壁以后要求焊接结束,机舱甲板段及301P和301S吊装到位(403段除外)。

2. 在轴系布置区域内,艉部的舱室及油水柜等密性试验(如果是水密试验)结束,气密试验除外。

3. 轴系区域内主要辅机基座装焊完成,大型设备就位.4. 焊于37#肋位及挂舵臂处的艏基点和艉基点必须牢固可靠,并交验合格.同时舵系的上、下基准点也交验合格并拉好舵线.5. 船体垫墩支柱合理牢固,不允许随意移动。

6. 艏、艉基点的设置如附图1所示:附图1:艏艉基点设置示意图注:设置艏、艉基点的槽钢宽表面要与轴系垂直。

三.轴系照光时的注意事项1.照光拉线工作应在晚间或阴雨天进行(根据季节灵活确定)。

2. 照光拉线期间应停止一切有震动性的作业及吊装工作。

3. 照光、拉线期间,轴隧和船体艉部区域应该停止一切电、气焊以及喷漆施工等。

四.轴系照光1. 以艏基点为中心划基准圆及检查圆线,打好冲眼。

2. 按基准圆线割胎座孔和螺丝孔,将光学仪器胎座置于孔内,找正固定。

3. 在艉基点处贴上光靶纸,要求光靶纸准确、牢固。

4. 根据艉轴管内径的留荒情况,在艉轴管的前端和后端端面和艉轴管内部(FR11# + 250mm,即距离艉轴管后端面2360mm)各装焊一组基准点(上、下、左、右),基准点的装焊必须确保其轴向及周向位置的准确、牢固,采用适当的方法对中部基准点(艉轴管内部)进行保护,以防止碰撞变形,艉轴管前、后端面的基准点应作成块状。

轴承套机械加工工艺规程设计

轴承套机械加工工艺规程设计

轴承套机械加工工艺规程设计一、工艺流程设计1.1 材料准备轴承套加工所需材料为45#钢,首先要对材料进行检验,确保其质量符合要求。

然后进行锯切,将材料切成所需长度。

1.2 粗加工将锯切好的材料放入车床中进行粗加工。

首先进行车削,将材料的直径加工至所需尺寸。

然后进行内孔钻孔,将内孔加工至所需尺寸和深度。

1.3 热处理经过粗加工后的轴承套需要进行热处理,以提高其硬度和耐磨性。

采用淬火+回火的热处理方式,将轴承套淬火至860℃左右,并在空气中冷却。

然后进行回火处理,在温度为180℃左右的炉子中回火1小时左右。

1.4 精加工经过热处理后的轴承套需要进行精加工。

首先进行外圆磨削,将外圆表面精度提高至Ra0.4μm以下;然后进行内孔磨削,将内孔表面精度提高至Ra0.8μm以下;最后进行端面平整和倒角加工。

1.5 清洗和检验经过精加工后的轴承套需要进行清洗和检验。

首先进行表面清洗,将轴承套表面的油污和金属屑清除干净。

然后进行尺寸检验,确保轴承套的尺寸和形状符合要求。

最后进行外观检验,确保轴承套表面光洁无损。

1.6 包装经过清洗和检验后的轴承套需要进行包装,以防止在运输或储存过程中受到损坏。

采用塑料袋包装,并放入纸箱中,标明产品名称、规格、数量等信息。

二、工艺参数设计2.1 车削参数车床采用C6132A型车床,车刀采用硬质合金刀具。

车削时主轴转速为500r/min,进给速度为0.15mm/r,切削深度为0.5mm。

2.2 钻孔参数钻床采用Z512B型钻床,钻头采用硬质合金钻头。

钻孔时主轴转速为100r/min,进给速度为0.05mm/r。

2.3 热处理参数热处理炉采用RJ2-60型炉子,淬火温度为860℃左右,回火温度为180℃左右,保温时间为1小时左右。

2.4 磨削参数磨床采用M1420型外圆磨床和M1432A型内圆磨床。

外圆磨削时主轴转速为200r/min,进给速度为0.02mm/r;内孔磨削时主轴转速为300r/min,进给速度为0.01mm/r。

轴承座工艺规程及夹具设计

轴承座工艺规程及夹具设计

机械加工工艺规程与机床夹具设计学院机械与汽车工程学院专业材料成型及操纵工程班级学号学生姓名指导教师一、设计任务1.设计课题:轴承座机械加工工艺规程设计加工M4螺纹专用夹具设计1.生产纲领:中批量生产3.设计要求:(1)零件毛坯图1张(2)机械加工工艺进程卡片1张(3)机械加工要紧工序的工序卡片1张(4)定位方案图1张(5)夹具装配图1张(6)夹具零件图1张(7)设计说明书1份二、设计说明书序言《机械制造工艺学》课程设计是学完了《机械制造工艺学》、《机床夹具设计》、《金属切削机床与刀具》等要紧课程,并进行了生产实习以后进行的一个实践性环节,是应用所学基础理论、专业知识与技术去分析和解决生产实际问题的一次综合训练。

我希望通过这次课程设计能巩固、扩大和强化自己所学到的理论知识与技术,提高自己设计计算、制图、编写技术文件的能力,学会正确利用技术资料、标准、手册等工具书,并在设计中培育自己理论联系实际、严肃认真的工作作风和独立工作能力,为以后进行毕业设计和毕业后从事技术工作打下一个良好的基础。

1、零件的分析1.1零件的作用:大伙儿都明白滑动轴承由轴承座、轴瓦(轴套)和润滑装置组成,轴承座的作用要紧起支撑作用,能够直接做在机械箱壁或机体上。

2,零件的工艺分析零件图:零件三维图如以下图所示:图1要紧技术要求:零件调质HB230~250、锐边倒钝,未注倒角×45°、表面做防锈处置(发蓝)。

加工表面及其要求:内孔的加工,表面粗糙度1)从零件图上可知要紧的加工难点在与Ø外圆与Ø22+为和它们之间同轴度(Ø)的要求。

2) 零件总长的要求保证尺寸18±,同时两头面的粗糙度为。

3) 大端外圆及×Ø33为自由公差,除保证尺寸在公差范围之内同时保证表面粗糙度即可。

4)保证4×Ø通孔的尺寸要求,其定位尺寸为自由公差只要知足要求即可,同时保证表面粗糙度。

轴承座零件机械加工工艺规程设计

轴承座零件机械加工工艺规程设计

第一部分工艺设计1.设计任务本次所要加工的零件为轴承座,以下为轴承座示意图:材料:HT200零件生产纲领:中等批量2.零件的分析2.1零件的作用轴承座是用于支撑轴类零件的,镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求,或者是滑动轴承外圆与轴承孔的配合,两个孔是用于固定轴承座的,单边固定是出于满足结构和安装位置的要求。

2.2零件的工艺分析⑴φ30及φ8两孔都具有较高的精度要求,表面粗糙度Ra的值为1.6um,是加工的关键表面。

⑵轴承座上、下表面及前、后两端面的表面粗糙度Ra为3.2 um,是加工的重要表面。

轴承座的上表面有位置精度要求0.008,而且与轴承孔中心线有平行度要求0.003。

轴承座的前、后端面与轴承孔中心线垂直度要求为0.003,是重要的加工表面。

⑶φ13沉孔加工表面粗糙度要求较低。

⑷其余表面要求不高。

3.毛坯的确定3.1确定毛坯类型及其制造方法有附表5《常见毛坯类型》可知,材料为HT200,可确定毛坯类型为铸件。

3.2估算毛坯的机械加工余量根据毛坯的最大轮廓尺寸(82)和加工表面的基本尺寸(42),查附表6《》可得出,轴承座上下表面机械加工余量为3.5,其余为3。

3.3绘制毛坯简图,如图1图1 毛坯简图绘制步骤4.定位基准的选择4.1选择精基准经分析零件图可知,轴承座底面为高度方向基准,轴承座前端面为宽度方向基准。

考虑选择以加工的轴承座底面为精基准,保证底面与φ30孔中心线的距为30。

该基准面积较大,工件的装夹稳定可靠,容易操作,夹具结构也比较简单。

4.2选择粗基准选择不加工的φ30孔外轮廓面为基准,能方便的加工出φ30孔(精基准),保证孔中心线与轴承座上端面平行度。

φ30孔外轮廓面的面积较大,无浇口、冒口飞边等缺陷,符合粗基准的要求。

5.拟定加工工艺路线5.1选择加工方法根据加工表面的精度和表面粗糙要求,查附表可得内孔、平面的加工方案,见表2如下:表2 轴承座各面的加工方案5.2拟定机械加工工艺路线,如表3表3 轴承座的机加工工艺方案6 加工余量及工序尺寸的确定6.1确定轴承座底平面的加工余量及工序尺寸(1)轴承座底平面的加工过程如图2所示;粗铣底面精铣底面图2 轴承座底面加工过程图(2)根据工序尺寸和公差等级,查附表14《平面加工方案》得出粗铣、精铣底面的工序偏差,按入体原则标注,考虑到高度方向上以下底面为尺寸基准,并要保证中心线到地面的高度为30mm 。

轴承座加工工艺规程及镗削φ孔专用夹具设计

轴承座加工工艺规程及镗削φ孔专用夹具设计

目录1、轴承座旳工艺分析及生产类型旳拟定 (1)1.1、轴承座旳用途 (1)1.2、轴承座旳技术规定: (2)1.3、审查轴承座旳工艺性 (2)1.4、拟定轴承座旳生产类型 (3)2、拟定毛胚、绘制毛胚简图 (3)2.1选择毛胚 (3)2.2拟定毛胚旳尺寸公差和机械加工余量 (3)2.2.1公差级别 (3)2.2.2轴承座锻造毛坯尺寸工差及加工余量 (3)2.2.3绘制轴承座毛坯简图 (4)3、拟定轴承座工艺路线 (4)3.1、定位基准旳选择 (4)3.1.1.精基准旳选择 (4)3.1.2.粗基准旳选择 (4)3.2 、表面加工措施旳拟定 (4)3.3、加工阶段旳划分 (5)3.4、工序旳集中与分散 (5)3.5、工序顺序旳安排 (5)3.5.1机械加工工序 (5)3.5.2.热解决工序 (6)3.5.3.辅助工序 (6)3.6、拟定工艺路线 (6)4、加工余量、工序尺寸和工差旳拟定 (7)5、切削用量、时间定额旳计算 (7)5.1、切削用量旳计算 (7)5. (7)5.2、时间定额旳计算 (8)5.2.1.基本时间tj旳计算 (8)5.2.2.辅助时间ta旳计算 (8)5.2.3. 其她时间旳计算 (8)5.2.4.单件时间tdj旳计算 (9)6.夹具设计 (9)6.1提出问题 (9)6.2设计思想 (10)6.3夹具设计 (10)6.3.1定位分析 (10)6.3.2切削力及夹紧力旳计算 (10)6.3.3夹具操作阐明 (11)7. 体会与展望 (12)参照文献 (13)1、轴承座旳工艺分析及生产类型旳拟定1.1、轴承座旳用途1零件旳作用上紧定螺丝,以达成内圈周向、轴向固定旳目旳但由于内圈内孔是间隙配合,一般只用于轻载、无冲击旳场合。

2零件旳工艺分析该零件为轴承支架,安装轴承,形状一般,精度规定并不高,零件旳重要技术规定分析如下:(参阅附图1)由零件图可知,零件旳底座底面、端面、槽及轴承座旳顶面有粗糙度规定,其他旳表面精度规定并不高,也就是说其他旳表面不需要加工,只需按照锻造时旳精度即可。

轴承盖的机械加工工艺规程及工艺装备设计说明书

轴承盖的机械加工工艺规程及工艺装备设计说明书

轴承盖的机械加工工艺规程及工艺装备设计说明书
轴承盖的机械加工工艺规程及工艺装备设计说明书包括以下内容:
一、工艺规程:
1. 工艺顺序:首先进行铣削工艺,然后进行车削工艺,最后进行钻孔工艺。

2. 工艺步骤:根据轴承盖的设计要求,确定加工顺序和工艺步骤。

3. 工艺参数:包括铣削刀具和车削刀具的选择、切削速度、进给速度和切削深度等参数。

4. 工艺准备:准备所需的原材料和工艺装备,检查工艺装备的状态和性能。

5. 加工控制:根据工艺规程对加工过程进行控制,包括检查加工质量和尺寸,及时调整工艺参数。

二、工艺装备设计说明书:
1. 设备名称和型号:列出用于轴承盖加工的机床、刀具和测量工具的名称和型号。

2. 设备参数:包括设备的最大加工尺寸、加工精度、切削速度范围和进给速度范围等参数。

3. 设备选型依据:说明选择该设备的原因,包括能满足加工要求、适合轴承盖的加工材料和加工工艺等方面的考虑。

4. 设备安装和调试:描述设备的安装和调试过程,包括与传动系统的连接、刀具的装夹等操作。

5. 工艺装备维护和保养:说明设备的维护和保养方法,包括定期清洗、润滑和更换易损件等。

轴承装配工艺规程

轴承装配工艺规程

轴承装配工艺规程轴承是支撑轴或转轴关键部件, 是机械传动中不可缺乏组成部分, 依据相对运动表面摩擦性质, 分为滚动轴承和滑动轴承。

第一节滚动轴承装配工艺一、滚动轴承装配。

1、轴承滚珠、滚柱、内、外园表面必需光滑, 不得有麻点裂纹、锈痕变色以及起皮等现象, 保持器完好, 转动灵活无异音。

2、轴承与轴装配采取基孔制过渡配合, 轴承与轴配合公差应符合图纸公差要求, 通常为0.02~0.03mm紧力。

3、轴承与轴承座装配采取基轴制过渡配合, 紧力应符合图纸公差要求, 通常为0.02~0.1mm(套筒轴承座取小值)标准是确保内外套不发生相对转动。

4、装配前, 应检验测量轴, 孔径, 其圆锥和椭圆度应符合图纸要求, 通常圆锥度小于0.015mm, 椭圆度小于0.03mm。

5、对于轴径因磨损或其它原因, 使轴与轴承内套间隙过大时, 不应采取打样冲眼或滚花方法来增加配合紧力, 向应喷罐或堆焊再车如加工恢复原始尺寸。

6、装配时先用汽油或煤油将轴承清洗洁净, 再依据配合性质选择不一样装配方法, 对过盈量较大除用压力机压入外, 还可采取机油加热至90~115℃时快速套装方法, 对紧力较小可用手锤打入, 但要沿四面均匀渐入, 严禁直接敲打轴承内外套。

加热装配轴承, 不得浇水降温, 应待其自然冷却。

7、拆装轴承时施力标准应是施加压力应直接加在配合套圈端面上, 决不能经过滚动体传输压力即从转轴上拆装时, 施力于内套, 从轴承座拆装时应施力于外套。

二、质量验收标准1、装配好轴承端面, 应与轴肩或孔支轴面贴靠, 轴承型号规格端面应向外。

2、应确保轴承装在轴上和轴承座孔中, 没有歪斜和卡住现象。

3、为了确保滚动轴承工作时有一定热胀余地, 在同轴两个轴承中, 必需有一个外套能够在热胀时产生轴向移动, 以免轴或轴承因没有这个余地而产生附加应力, 以致急剧发烧而被烧毁。

4、轴承内必需清洗, 严格避免钢、铁屑及杂物进入轴承内部。

5、装配后轴承外套不得松动转圈, 应有0.01~0.03mm紧力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

轴承安装工艺规程集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
湖南XXX有限公司轴承的安装工艺规程
编制:
标准化:
审核:
批准:
日期:
目录
轴承注意事项及安装方法
轴承与一般机械零件作比较,因其制造精度非常高,在对安装使用有着一定的要求,如不十分注意,就将会对轴承造成损害,无法得到正常的轴承使用寿命,也会导致相关零件的破损。

一般来说,由轴承所产生的事故都是因为安装不当和使用时的不规范所造成,因此,如能按正确的方法安装与使用,就能提高轴承的使用寿命。

1、工作时应注意事项
在安装轴承时,最为紧要之事就是保持轴承及相关零件的清洁和正确使用安装工具及方法。

因此,务必遵守以下注意事项:
1、清理作业区,使用清洁的工具或辅助工具作业。

2、安装时应使用塑性良好不易脱落的辅助工具。

3、确认所有组装零件为合格品。

4、轴承到使用时才可以启封。

5、作业时应保持轴承的清洁。

6、一般情况下,防锈油不必洗去,可以按照原来的状态安装,如需要装润滑油脂,则用汽油清洗轴承上的油膏,然后气枪吹干净。

2、轴承的安装-安装前的检查工作
安装轴承之前应注意事项:
1、对轴、轴承体的尺寸是否按照图纸要求而加工轴、轴承体的隅角部以
及直角部有没有凸出,是否能与轴承的端面完全接触都须做充分的检查。

2、应确定轴、轴承体的配合面是否有撞伤、突起等。

是否有尘埃或铸模
砂附在轴承壳表面。

如有要用油磨石、细砂纸或干净抹布等除去。

3、为了避免在安装时产生碰伤,轴及轴承体的工作表面应抹少量的润滑
油。

3、轴承的安装-施力面及施力的方法
轴承安装在轴上时须对其内环施力,安装于轴承体时,须在外环施力。

注意:轴承安装在轴上,不可敲打外环,安装在轴承体时,不得敲打内环。

如有此类操作必会使轴承轨道面发生伤痕,而造成噪音与早期剥离破损的故障,影响轴承寿命。

要在轴承施力时,务必留神使力量垂直且均匀而下,偏打必会使轴承受伤。

为此,绝对尽量避免偏打。

此外,也不可对轴承的保持架以及密封板施力。

4、轴承的安装-使用铁鎚与套管的安装
使用铁鎚与套管的安装方法,是常使用的方法,务必如图一般,使套筒介在中间而敲打进去,铁鎚应轻轻敲打。

5、轴承的安装-内外环同时安装时
在机械的构造上,内、外环均为紧配合时,应使用垫板,务必使力量能同时加于内、外环敲击进去。

若只在内环施加外力,则力量必通过滚珠而压入外环,因此,会在轨道面造成伤痕。

6、滚动轴承的装配总结
a. 装配前必须洗净轴承上所有污物。

b. 把轴承装在轴上时,压装轴承的压力应在内环上,把轴承装入轴承体或悬(托)架时,压力加在外圈上。

c. 压紧时或用铜棒打入时,应使压紧力和打击力均匀地分布于轴承内、外圈的整个端面上,不应使力量施加于保持架或珠粒上,同时也不应使锤直接打击轴承端面,以免碰伤、砸坏轴承。

【冷装、液压装,采用的辅助工具分别是套管、液压工装置】。

d. 安装轴承时,必须注意四周环境,防止尘土污物进入轴承内。

装好轴承后,应马上把所装轴承防护(封闭)起来。

e. 轴承压紧后,必须检查滚动轴承的转动灵活性。

f. 滚动轴承与轴或轴承座的配合,虽是过盈或过渡配合,但考虑零件的结构和结合强度,需采用加热或冷却方法来进行装配,一般(SKF)加热不得超过110℃。

【热装、冷冻装,即热胀冷缩原理,采用的辅助工具是加热器、冰柜等】。
