2土石方工程-PPT课件

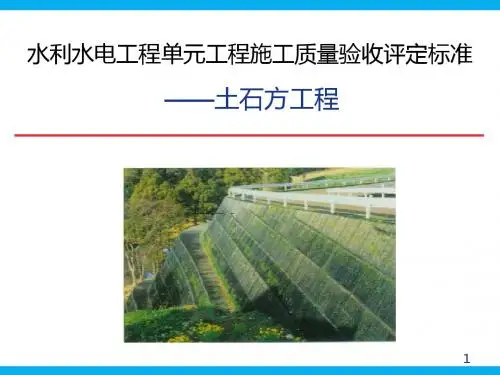

水利水电工程单元工程施工质量验收评定标准
——土石方工程
1
本标准的各章内容：
1 总则 2 术语 3 基本规定 4 明挖工程 5 洞室开挖工程 6 土石方填筑工程 7 砌石工程 8 土工合成材料滤层、排水、防渗工程 附录 标准用词说明 条文说明
2பைடு நூலகம்
标准的共性内容
标准中的单元工程、工序工程的划分都是按照施工检查验收的 区、段、块（或仓）、层划分的，通常把每一个施工检查验 收的区、段、块（或仓）、层划分为一个单元工程。
检验方法和检验数量基本是相适应的。
3
水利水电工程单元工程施工质量验收评定标准—土石方工程
4 明挖工程
4.1 一般规定
4.1.1 明挖工程施工应自上而下进行，并分层检查和检测，同时应做好施工 记录。
4.1.2 施工中应按施工组织设计要求在指定地点设置弃渣场并弃渣，不应随 意弃渣。 4.1.3 开挖坡面应稳定，无松动，且应不陡于设计坡度。
8
水利水电工程单元工程施工质量验收评定标准—土石方工程
4.3 岩石岸坡开挖 岩石岸坡开挖施工单元工程宜分为岩石岸坡开挖、地质缺陷处理2个工 序， 其中岩石岸坡开挖工序为主要工序。 岩石岸坡开挖施工质量标准见表4.3.3。
表4.3.3 岩石岸坡开挖施工质量标准
表4.2.3 表土及土质岸坡清理施工质量标准
质量要求 检验方法 树木、草皮、树根、乱石、坟墓以及各种建筑物 观察、查阅施工记 1 表土清理 全部清除；水井、泉眼、地道、坑窖等洞穴的处 录 主 理符合设计要求 控 淤泥、腐殖质土、泥炭土全部清除；对风化岩石、 不良土质 观察、查阅施工记 坡积物、残积物、滑坡体、粉土、细砂等处理符 项 2 的处理 录，取样试验等 合设计要求 目 地 质 坑 、 构筑物基础区范围内的地质探孔、竖井、试坑的 观察、查阅施工记 3 孔处理 处理符合设计要求；回填材料质量满足设计要求 录、取样试验等 满足设计要求。长、宽边线允许偏差：人工施工 一 1 清理范围 0～50cm，机械施工0～100cm 般 量测 项 土质岸边 2 不陡于设计边坡 目 坡度 项次 检验项目 检验数量
——土石方工程
1
本标准的各章内容：
1 总则 2 术语 3 基本规定 4 明挖工程 5 洞室开挖工程 6 土石方填筑工程 7 砌石工程 8 土工合成材料滤层、排水、防渗工程 附录 标准用词说明 条文说明
2பைடு நூலகம்
标准的共性内容
标准中的单元工程、工序工程的划分都是按照施工检查验收的 区、段、块（或仓）、层划分的，通常把每一个施工检查验 收的区、段、块（或仓）、层划分为一个单元工程。
检验方法和检验数量基本是相适应的。
3
水利水电工程单元工程施工质量验收评定标准—土石方工程
4 明挖工程
4.1 一般规定
4.1.1 明挖工程施工应自上而下进行，并分层检查和检测，同时应做好施工 记录。
4.1.2 施工中应按施工组织设计要求在指定地点设置弃渣场并弃渣，不应随 意弃渣。 4.1.3 开挖坡面应稳定，无松动，且应不陡于设计坡度。
8
水利水电工程单元工程施工质量验收评定标准—土石方工程
4.3 岩石岸坡开挖 岩石岸坡开挖施工单元工程宜分为岩石岸坡开挖、地质缺陷处理2个工 序， 其中岩石岸坡开挖工序为主要工序。 岩石岸坡开挖施工质量标准见表4.3.3。
表4.3.3 岩石岸坡开挖施工质量标准
表4.2.3 表土及土质岸坡清理施工质量标准
质量要求 检验方法 树木、草皮、树根、乱石、坟墓以及各种建筑物 观察、查阅施工记 1 表土清理 全部清除；水井、泉眼、地道、坑窖等洞穴的处 录 主 理符合设计要求 控 淤泥、腐殖质土、泥炭土全部清除；对风化岩石、 不良土质 观察、查阅施工记 坡积物、残积物、滑坡体、粉土、细砂等处理符 项 2 的处理 录，取样试验等 合设计要求 目 地 质 坑 、 构筑物基础区范围内的地质探孔、竖井、试坑的 观察、查阅施工记 3 孔处理 处理符合设计要求；回填材料质量满足设计要求 录、取样试验等 满足设计要求。长、宽边线允许偏差：人工施工 一 1 清理范围 0～50cm，机械施工0～100cm 般 量测 项 土质岸边 2 不陡于设计边坡 目 坡度 项次 检验项目 检验数量
土石方工程ppt完整版(2024)
定义
土石方工程是土木工程的一种，主要涉及土体和石体的开挖、运输、填筑、平 整及压实等施工过程。
分类
根据施工方法和工程性质，土石方工程可分为场地平整、基坑（槽）与管沟开 挖、路基开挖、人防工程开挖、地坪填土，路基填筑以及基坑回填等类别。
2024/1/29
4
工程特点与重要性
2024/1/29
工程特点
土石方工程具有工程量大、施工 条件复杂、受地质条件影响大等 特点。
。
2024/1/29
支护结构设计
针对不稳定边坡，设计合理的支护 结构，如挡土墙、抗滑桩等。
边坡监测与预警
建立边坡监测体系，实时监测边坡 变形情况，及时预警并采取相应措 施。
10
排水系统设计
排水系统规划
根据场地地形和气候条件，合理规划 排水系统，确保场地排水顺畅。
排水设施设计
排水系统施工与维护
按照设计要求进行施工，确保排水系 统正常运行；定期进行维护和清淤， 保持排水系统通畅。
从该项目中得到的启示和思考，以及对未来土石方工程的借鉴意义 。
案例二
某复杂地质条件下的土石方工程
项目背景
介绍项目的地质条件、施工难点等基本情况。
2024/1/29
29
典型案例分析
案例分析
分析该项目在复杂地质条件下的施工技术、管理措施等，总结项目的成功经验和创新点。
启示与思考
从该项目中得到的关于在复杂地质条件下进行土石方工程的启示和思考。
国际化发展
分析土石方工程国际化发展的趋势和 前景，包括国际合作、国际标准等方 面的内容。
32
THANKS
感谢观看
2024/1/29
33
设计合理的排水沟、排水管、集水井 等排水设施，满足排水要求。
土石方工程是土木工程的一种，主要涉及土体和石体的开挖、运输、填筑、平 整及压实等施工过程。
分类
根据施工方法和工程性质，土石方工程可分为场地平整、基坑（槽）与管沟开 挖、路基开挖、人防工程开挖、地坪填土，路基填筑以及基坑回填等类别。
2024/1/29
4
工程特点与重要性
2024/1/29
工程特点
土石方工程具有工程量大、施工 条件复杂、受地质条件影响大等 特点。
。
2024/1/29
支护结构设计
针对不稳定边坡，设计合理的支护 结构，如挡土墙、抗滑桩等。
边坡监测与预警
建立边坡监测体系，实时监测边坡 变形情况，及时预警并采取相应措 施。
10
排水系统设计
排水系统规划
根据场地地形和气候条件，合理规划 排水系统，确保场地排水顺畅。
排水设施设计
排水系统施工与维护
按照设计要求进行施工，确保排水系 统正常运行；定期进行维护和清淤， 保持排水系统通畅。
从该项目中得到的启示和思考，以及对未来土石方工程的借鉴意义 。
案例二
某复杂地质条件下的土石方工程
项目背景
介绍项目的地质条件、施工难点等基本情况。
2024/1/29
29
典型案例分析
案例分析
分析该项目在复杂地质条件下的施工技术、管理措施等，总结项目的成功经验和创新点。
启示与思考
从该项目中得到的关于在复杂地质条件下进行土石方工程的启示和思考。
国际化发展
分析土石方工程国际化发展的趋势和 前景，包括国际合作、国际标准等方 面的内容。
32
THANKS
感谢观看
2024/1/29
33
设计合理的排水沟、排水管、集水井 等排水设施，满足排水要求。
第2讲 土石方工程施工(2)
场 地
于排水的要求，场地表面需有一定的泄水坡度。
平 因此，还得根据场地泄水坡度的要求(单面泄水
整 或双面泄水)，计算出场地内各方格角点实际施
土 工所用的设计标高。
方 量 ① 单向泄水: Hn = H0 ± Li
计 ② 双向泄水：Hn = H0 ± Lx ix ± Lyi y
算
Lx、Ly——该点位于x-x、填方的影响
土
由于场地内大型基坑挖出的土方、修筑路堤
方 量
填高的土方，以及从经济观点出发，将部分挖
计 方就近弃于场外或将部分填方就近取土于场外
算 等，均会引起挖填土方量的变化。必要时亦需
调整设计标高。
(3) 泄水坡度的影响
当按调整后的同一设计标高进行场地平整时，
三、 则整个地表面均处于同一水平面；但实际上由
地 平 整
1. 识读方格网图 2. 确定场地设计标高
土 3. 计算场地各个角点的施工高度
方 4. 计算“零点”位置，确定零线
量 5. 计算方格土方工程量
计 算
6. 边坡土方量计算 7. 计算土方总量
识读方格网图
（1）在地形图上将施工区域划分成边长为10～
三、 场
50m的若干个方格网。
地 （2）确定各小方格角点的高程，方法：用水准
土 方
（2）充分利用地形，分区或分台阶布置，分别
量 确定不同的设计标高；
计 （3）使挖填平衡，土方量最少； 算
（4）要有一定泄水坡度(≥2‰),满足排水要求；
（5）要考虑最高洪水位的影响。
1.按填挖方平衡初步确定设计标高H0
三、 场 地 平 整 土 方 量 计 算
图3.1 场地设计标高计算简图
a）地形图上划分方格； b）设计标高示意图
土石方工程PPT课件文字可编辑
定义与分类定义分类工程特点与重要性工程特点重要性场地平整将天然地面改造成设计要求的平面所进行的土、基坑（槽）开挖为进行建（构）筑物地下部分的施工由地面向下路基开挖地坪填土路基填筑基坑回填相关术语解析场地平整法基坑开挖法隧道掘进法030201开挖方法选择挖掘机械设备简介推土机挖掘机装载机开挖顺序与技巧开挖技巧开挖顺序在开挖过程中应注意保持边坡稳定，避免超挖和欠挖；同时，要合理安排挖掘机械的作业路线和作业时间，提高作业效率。
安全措施填筑材料选择与处理填筑材料选择根据工程要求和地质条件，选择合适的土石材料，如砂土、碎石土、卵石土等。
填筑材料处理对选定的土石材料进行破碎、筛分和混合等处理，以满足填筑要求。
含水量控制对填筑材料进行含水量检测和控制，确保在最佳含水量范围内进行填筑。
分段填筑法将填筑区域划分为若干段落，每段采用不同的填筑材料和压实方法。
适用于场地起伏较大、填筑高度较高的情况。
分层填筑法将土石材料分层铺设，每层厚度控制在一定范围内，逐层压实。
适用于场地较平坦、填筑高度不大的情况。
混合填筑法将不同性质的土石材料按一定比例混合后填筑。
适用于场地地质条件复杂、单一材料难以满足要求的情况。
填筑方法分类及应用压实度控制平整度控制排水措施观测与检测填筑质量控制要点运输方式选择及优化运输方式选择01运输路线优化02运输设备选型03现场调配原则与策略现场调配原则遵循“就近利用、合理调配、减少二次搬运”的原则，对土石方进行合理调配。
调配计划制定根据施工进度计划和现场实际情况，制定详细的土石方调配计划，明确调配时间、数量、运输方式等。
调配策略实施采用先进的调配技术和方法，如智能调度系统、无线通信技术等，提高土石方调配效率。
运输安全与环保要求运输安全要求01环保要求02监测与评估03边坡稳定分析方法极限平衡法有限元法离散元法支护结构类型及设计要点重力式挡土墙悬臂式挡土墙扶壁式挡土墙1 2 3监测内容监测方法预警系统边坡监测与预警系统建设0102工程概况和特点分析施工方法和工艺选择施工机械和设备配置施工进度计划安排施工现场布置和临时设施…030405施工组织设计编制要点现场平面布置与临时设施规划01020304施工现场区域划分临时设施设置施工现场交通组织施工现场安全措施根据工程特点和要求，编制详细的施工进度计划，明确各阶段的任务、时间和资源需求。
施工图—土石方工程PPT课件
A1-145 人：23.814*120 材料：0 机：0 管理188.25 利润：人*18% 综合单价=（1+2+3+4+5）/100
DJ01 A=2.7+0.1*2+0.3*2=B A1=A+0.67*2.1*2=B1 V=2.1/6(AB+(A+A1)(B+B1)+A1B1)
写在最后
成功的基础在于好的学习习惯
演讲人：XXXXXX 时 间：XX年XX月XX日
$=(1+2+3+4+5)*4000/100
工程量计算规则
1.1.1 平整场地
建筑底面积
2100 3300 2100 5400
11040
830
13960
3000 3000 3000 3000 3000 3000 3000 3000 24240
图1-10
工程量＝24.24×11.04-(3×6-0.24)×3.3
素砼垫层，垫层底长、宽外 边尺寸分别为 4.5和5.5m， 厚 为 100mm 。 垫 层 底 标 高 为-4.25m，设计室外垫层标 高为-0.45m。土壤类别为三 类土，采用人工挖土，基础
做完后，回填土移挖作填，
回填土为人工夯实，余土人 工装载重汽车外运3km。 问题：1.计算以下分项工程 的工程量：（1）挖土工程 量；（2）基础回填土工程 量；（3）弃土外运工程量。 2.计算分部分项工程费（人 工费120，利润18%。
The foundation of success lies in good habits
30
结束语
当你尽了自己的最大努力时，失败也是伟大的 ，所以不要放弃，坚持就是正确的。
DJ01 A=2.7+0.1*2+0.3*2=B A1=A+0.67*2.1*2=B1 V=2.1/6(AB+(A+A1)(B+B1)+A1B1)
写在最后
成功的基础在于好的学习习惯
演讲人：XXXXXX 时 间：XX年XX月XX日
$=(1+2+3+4+5)*4000/100
工程量计算规则
1.1.1 平整场地
建筑底面积
2100 3300 2100 5400
11040
830
13960
3000 3000 3000 3000 3000 3000 3000 3000 24240
图1-10
工程量＝24.24×11.04-(3×6-0.24)×3.3
素砼垫层，垫层底长、宽外 边尺寸分别为 4.5和5.5m， 厚 为 100mm 。 垫 层 底 标 高 为-4.25m，设计室外垫层标 高为-0.45m。土壤类别为三 类土，采用人工挖土，基础
做完后，回填土移挖作填，
回填土为人工夯实，余土人 工装载重汽车外运3km。 问题：1.计算以下分项工程 的工程量：（1）挖土工程 量；（2）基础回填土工程 量；（3）弃土外运工程量。 2.计算分部分项工程费（人 工费120，利润18%。
The foundation of success lies in good habits
30
结束语
当你尽了自己的最大努力时，失败也是伟大的 ，所以不要放弃，坚持就是正确的。
土石方工程ppt课件
定期组织相关人员进行应急演练，提 高应急处置能力和协同配合能力。
配备应急救援设备和人员
根据应急处理预案的要求，配备必要 的应急救援设备和人员，如消防器材 、急救药品、专业救援队伍等。
及时报告和处理事故
一旦发生事故，应立即启动应急处理 预案，组织救援力量进行处置，并及 时向上级主管部门报告事故情况。
THANKS
感谢观看
施工方案
根据工程要求和地质条件制定 的土石方工程施工计划和方案 。
02
土石方开挖技术
开挖方法选择
01
全断面开挖法
适用于地质条件较好、断面较小的隧道。其优点是施工速度快，作业空
间大，便于组织大型机械化施工；缺点是对围岩稳定性要求高，需采取
相应的支护措施。
02
台阶法
适用于断面较大或地质条件较差的隧道。其优点是可以减少开挖跨度，
防尘措施
对堆放的土石方进行覆盖或喷 洒抑尘剂，减少扬尘对环境的
污染。
降噪措施
合理安排施工时间，采取降噪 措施，减少施工噪音对周边环 境的影响。
水土保持
在堆放场地周围设置水土保持 设施，防止水土流失和环境污 染。
植被恢复
在堆放结束后，对场地进行植 被恢复，提高场地的绿化率和
生态环境质量。
04
土石方填筑技术
地质条件下的隧道开挖。
预裂爆破技术
在开挖轮廓线上提前布置预裂炮 眼，通过预裂爆破形成一条贯穿 裂缝，为后续主爆提供临空面。 该技术适用于节理裂隙发育、整
体性差的围岩。
毫秒微差爆破技术
利用毫秒级雷管实现多段微差起 爆，减小地震效应和飞石距离。 该技术适用于各种地质条件下的 隧道开挖，尤其适用于城市浅埋
填筑材料选择与处理
配备应急救援设备和人员
根据应急处理预案的要求，配备必要 的应急救援设备和人员，如消防器材 、急救药品、专业救援队伍等。
及时报告和处理事故
一旦发生事故，应立即启动应急处理 预案，组织救援力量进行处置，并及 时向上级主管部门报告事故情况。
THANKS
感谢观看
施工方案
根据工程要求和地质条件制定 的土石方工程施工计划和方案 。
02
土石方开挖技术
开挖方法选择
01
全断面开挖法
适用于地质条件较好、断面较小的隧道。其优点是施工速度快，作业空
间大，便于组织大型机械化施工；缺点是对围岩稳定性要求高，需采取
相应的支护措施。
02
台阶法
适用于断面较大或地质条件较差的隧道。其优点是可以减少开挖跨度，
防尘措施
对堆放的土石方进行覆盖或喷 洒抑尘剂，减少扬尘对环境的
污染。
降噪措施
合理安排施工时间，采取降噪 措施，减少施工噪音对周边环 境的影响。
水土保持
在堆放场地周围设置水土保持 设施，防止水土流失和环境污 染。
植被恢复
在堆放结束后，对场地进行植 被恢复，提高场地的绿化率和
生态环境质量。
04
土石方填筑技术
地质条件下的隧道开挖。
预裂爆破技术
在开挖轮廓线上提前布置预裂炮 眼，通过预裂爆破形成一条贯穿 裂缝，为后续主爆提供临空面。 该技术适用于节理裂隙发育、整
体性差的围岩。
毫秒微差爆破技术
利用毫秒级雷管实现多段微差起 爆，减小地震效应和飞石距离。 该技术适用于各种地质条件下的 隧道开挖，尤其适用于城市浅埋
填筑材料选择与处理
土石方工程施工知识教学课件ppt
土石方开挖与填筑
开挖方式
01
包括机械开挖、爆破开挖、钻孔桩开挖等，需要根据土石类别
、施工条件和工程要求选择合适的开挖方式。
填筑材料
02
选择合适的填筑材料，如土壤、岩石、碎石等，并了解填筑材
料的物理和力学性质。
填筑技术
03
根据填筑材料的不同，采用不同的填筑技术，如分层填筑、斜
坡填筑等。
土石方工程机械化施工
解决方案与措施
加强施工监管
加强现场施工监管，确保挖掘深度、宽度 等参数符合设计要求。
边坡加固
针对不稳定土壤，应采取加固措施，如增 加支撑、填实土壤等，以防止土方塌方。
排水设施建设
在挖掘过程中，应建设完善的排水设施， 及时排出地下水，确保施工质量和进度。
加强安全管理
严格执行安全规章制度，加强员工安全培 训，提高员工安全意识。
在施工过程中应注重环境保护，采取有效的措施防止 对环境造成破坏和污染。
应加强现场管理和安全管理，确保施工顺利进行和人 员安全。
02
土石方工程施工前的准备
现场勘查与测量
1 2
确定施工区域范围
对施工区域进行边界确定，了解工程用地情况 ，以便进行后续工作。
地质、地形勘查
了解施工区域的地质、地形情况，如土壤类别 、承载能力等，以确保施工的安全性。
特点
土石方工程施工具有作业环境复杂、施工条件恶劣、工程量 大、施工难度高、安全隐患突出等特点。
土石方工程施工的重要性
土石方工程施工是工程建设的重要环节，为项目的整体规划 和实施提供基础保障。
土石方工程施工的质量和进度直接影响到整个工程项目的施 工质量和进度，因此土石方工程施工管理显得尤为重要。
土石方工程ppt课件
分类
根据施工性质和目的，土石方工程可分 为场地平整、基坑（槽）开挖、路基开 挖、人防工程开挖、地坪填土、路基填 筑以及基坑回填等。
工程特点及应用领域
工程特点
土石方工程具有工程量大、施工条件复杂、影响因素多等特点。在施工过程中， 需充分考虑地质、水文、气候等因素对施工的影响。
应用领域
土石方工程广泛应用于建筑、交通、水利、能源等基础设施建设领域，如住宅 楼、商业建筑、高速公路、铁路、桥梁、隧道、水库大坝等工程的建设。
05
排水与降水技术在土石方中应用
排水系统布局规划及设施设置
确定排水系统类型
根据工程实际情况，选择明沟排水、暗管排水等合适的排水系统 类型。
规划排水设施布局
结合地形地貌、水文气象等因素，合理规划排水设排水管、排水沟、集水井等，并进行合 理设置，以满足排水需求。
1 2
建立健全现场管理制度 包括安全生产责任制、现场管理规定、应急预案 等。
严格执行现场管理制度 确保各项制度得到有效执行，保障施工现场安全 有序。
3
定期检查与评估 对现场管理制度执行情况进行定期检查和评估， 及时发现问题并整改。
环境保护法规遵守及污染治理措施展示
遵守环境保护法规
严格遵守国家和地方环境保护法规，确保施工活动符合环保要求。
压实参数确定
根据压实设备的性能和填筑材料的性质，确定合理的压实参数，如 碾压遍数、行驶速度、激振力等。
压实效果检测
采用核子密度仪、环刀法等方法检测压实效果，确保达到设计要求的 压实度。
质量控制标准和方法介绍
质量控制标准
根据国家和行业相关标准，制定土石方工程填筑与压实的质量控制标准，包括填筑材料的质 量标准、压实度的控制标准等。
根据施工性质和目的，土石方工程可分 为场地平整、基坑（槽）开挖、路基开 挖、人防工程开挖、地坪填土、路基填 筑以及基坑回填等。
工程特点及应用领域
工程特点
土石方工程具有工程量大、施工条件复杂、影响因素多等特点。在施工过程中， 需充分考虑地质、水文、气候等因素对施工的影响。
应用领域
土石方工程广泛应用于建筑、交通、水利、能源等基础设施建设领域，如住宅 楼、商业建筑、高速公路、铁路、桥梁、隧道、水库大坝等工程的建设。
05
排水与降水技术在土石方中应用
排水系统布局规划及设施设置
确定排水系统类型
根据工程实际情况，选择明沟排水、暗管排水等合适的排水系统 类型。
规划排水设施布局
结合地形地貌、水文气象等因素，合理规划排水设排水管、排水沟、集水井等，并进行合 理设置，以满足排水需求。
1 2
建立健全现场管理制度 包括安全生产责任制、现场管理规定、应急预案 等。
严格执行现场管理制度 确保各项制度得到有效执行，保障施工现场安全 有序。
3
定期检查与评估 对现场管理制度执行情况进行定期检查和评估， 及时发现问题并整改。
环境保护法规遵守及污染治理措施展示
遵守环境保护法规
严格遵守国家和地方环境保护法规，确保施工活动符合环保要求。
压实参数确定
根据压实设备的性能和填筑材料的性质，确定合理的压实参数，如 碾压遍数、行驶速度、激振力等。
压实效果检测
采用核子密度仪、环刀法等方法检测压实效果，确保达到设计要求的 压实度。
质量控制标准和方法介绍
质量控制标准
根据国家和行业相关标准，制定土石方工程填筑与压实的质量控制标准，包括填筑材料的质 量标准、压实度的控制标准等。
土石方工程教程ppt课件
调配方法
通过计算分析，确定合理的调配方案。可采用线性规划、动态规划等方法进行优化， 实现土石方的最优调配。
运输安全与环保要求
运输安全
在土石方运输过程中，要严格遵守交 通规则，确保运输安全。同时，要加 强车辆维护和保养，防止因车辆故障 引发事故。
环保要求
在土石方运输和调配过程中，要采取 措施减少对环境的污染和破坏。如控 制扬尘、减少噪音、防止水土流失等。 同时，要合理利用资源，节约能源消 耗，实现绿色施工。
优化资源配置，提高施工效率。 设计内容 工程概况及施工条件分析。
施工组织设计原则与内容
01
施工方案的选择与 比较。
02
施工进度计划的编 制。
03
资源需求计划的制 定。
04
施工现场平面布置。
施工进度计划与资源配置
01
施工进度计划
02
根据工程量和工期要求，编制详细的施工进度计划。
03
明确各分项工程的开工、竣工时间，以及关键工序 的控制点。
03
土石方填筑技术
Chapter
填筑材料选择与处理
填筑材料分类
根据工程要求和地质条件， 选择合适的填筑材料，如 砂土、碎石土、黏性土等。
材料处理
对填筑材料进行破碎、筛 分和混合等处理，以满足 工程设计和施工要求。
含水量控制
根据填筑材料的性质和工 程要求，控制填筑材料的 含水量，以确保压实效果 和工程稳定性。
结合景观设计理念，对边坡进 行美化处理，提升工程整体景
观效果。
后期养护管理
定期对绿化植物进行养护管理， 确保其正常生长和发挥防护作
用。
06
土石方工程施工组织与管理
Chapter
施工组织设计原则与内容
通过计算分析，确定合理的调配方案。可采用线性规划、动态规划等方法进行优化， 实现土石方的最优调配。
运输安全与环保要求
运输安全
在土石方运输过程中，要严格遵守交 通规则，确保运输安全。同时，要加 强车辆维护和保养，防止因车辆故障 引发事故。
环保要求
在土石方运输和调配过程中，要采取 措施减少对环境的污染和破坏。如控 制扬尘、减少噪音、防止水土流失等。 同时，要合理利用资源，节约能源消 耗，实现绿色施工。
优化资源配置，提高施工效率。 设计内容 工程概况及施工条件分析。
施工组织设计原则与内容
01
施工方案的选择与 比较。
02
施工进度计划的编 制。
03
资源需求计划的制 定。
04
施工现场平面布置。
施工进度计划与资源配置
01
施工进度计划
02
根据工程量和工期要求，编制详细的施工进度计划。
03
明确各分项工程的开工、竣工时间，以及关键工序 的控制点。
03
土石方填筑技术
Chapter
填筑材料选择与处理
填筑材料分类
根据工程要求和地质条件， 选择合适的填筑材料，如 砂土、碎石土、黏性土等。
材料处理
对填筑材料进行破碎、筛 分和混合等处理，以满足 工程设计和施工要求。
含水量控制
根据填筑材料的性质和工 程要求，控制填筑材料的 含水量，以确保压实效果 和工程稳定性。
结合景观设计理念，对边坡进 行美化处理，提升工程整体景
观效果。
后期养护管理
定期对绿化植物进行养护管理， 确保其正常生长和发挥防护作
用。
06
土石方工程施工组织与管理
Chapter
施工组织设计原则与内容
土石方工程ppt课件-PPT精选文档
公式：
IL
= ω-ωp ωL -ωp
=ω-ωp Ip
液性指数是判别粘性土软硬状态的指标，根据
液性指数的不同，可将粘性土划分为以下几种：
表1-4 粘性土状态的划分
状态 液性指数
坚硬
I L ≤0
硬塑
I0< L ≤0.25
可塑
I 0.25< L≤0.75
软塑
I 0.75< L≤1.0
流塑
I L>1.0
二、土的工程性质
三、组织土方工程施工的要求
◆ 严格质量，保证土体的强度和稳定性； ◆ 条件允许的情况下尽可能采用机械化施工； ◆ 合理安排计划，尽量避开冬、雨期施工； ◆ 减少运输量和占用农田，对土方进行合理调
配、统筹安排，保证费用最低化。 ◆ 施工前要做好调查研究，拟定合理的施工方
案和技术措施，确保证工程质量和安全，加 快施工进度。
m长基槽的挖方量；若留下回填土后，余土要求全部运走，计算
预留填土量及弃土量。
2019/6/2
16
解：基槽开挖截面积按梯形计算，即：
A=(2.8+ 61.6)7 × 1.8=4.0(8 m 2) 2
每100 m长基槽的挖方量(天然状态体积)：
V 挖 =A= L 4 .0× 8 10 =4 0(0 m 3)8
定义：土中水的质量与土粒质量之比（%）。
公式:
ω=
mw ms
×100%
用烘干法测定
※含水量是表示土湿度的一个重要指标。同一
类土其强度随着含水量的增大而降低，对粘性
土、粉土影响较大，对粉砂、细砂稍有影响，
对碎石土等无影响。
4、土的压实性 指用静力、振动、冲击等机械方法将土中孔
_土石方工程施工.pptx
场地平整土方量计算主要包括两部分 内容：
（一）确定场地设计标高 （二）计算土方挖填量
• （一）确定场地设计标高
• A、考虑的因素： • (1) 满足生产工艺和运输的要求； • (2) 尽量利用地形，减少挖填方数量； • (3)争取在场区内挖填平衡，降低运输费; • (4)有一定泄水坡度，满足排水要求。 • B、场地设计标高一般在设计文件上规定，如无
70.26 70.20
70.30
70.34
H0＝70.29
70.24
70.28
70.38 70.32
• 其它见图
70.14
70.18
70.22
70.26
3、确定各角点的施工高度
各角点的施工高度
h n ：角点的设计标高与原地形标高的差值 h n= H n－H n’
h n ：该角点施工高度（m） H n ：该角点设计标高（m） H n ’ ：该角点自然地面标高（m）
内墙——槽底净长
断面尺寸变化的槽段 A0
A2 )
课堂作业： 教材P143第26题
2.2.2 场地平整土方计算
对于在地形起伏的山区、丘陵地带修建较 大厂房、体育场、车站等占地广阔工程的平整 场地，主要是削凸填凹，移挖方作填方，将自 然地面改造平整为场地设计要求的平面。
场地挖填土方量计算有方格网法和横截面法两 种。横截面法是将要计算的场地划分成若干横截 面后，用横截面计算公式逐段计算，最后将逐段 计算结果汇总。横截面法计算精度较低，可用于 地形起伏变化较大地区。对于地形较平坦地区， 一般采用方格网法。
h1=70.32－70.09 =＋0.23 (m)
正值为填方高度
h2=70.36－70.40 =－0.04 (m)
土石方工程教学课件ppt
工程背景
某高速公路是一条连接城市A和B的重要交通干线，全长 约200公里，其中土石方工程是该工程的重要组成部分。
工程特点
该土石方工程主要包括挖方、填方、弃方等，涉及大量 的土石方调配和运输。此外，该工程的施工环境复杂， 需要考虑地质、地形、气候等因素的影响。
施工过程
在施工过程中，需要合理安排施工顺序和施工机械，采 用现代化的施工技术和方法，确保施工质量和进度。
将挖出的土石方进行运 输和填筑，根据工程需 要进行合理调配和压实 处理。
完成施工任务后进行竣 工验收，保证工程质量 符合相关标准要求。
02
土石方开挖与填筑技术
开挖技术
施工准备
清理施工现场，修筑临时道路，安 装临时排水设施等。
土方开挖
采用挖掘机、推土机、装载机等设 备进行挖掘作业。
石方开挖
采用爆破或破碎等方法进行挖掘作 业。
施工流程
施工准备
土方开挖
石方开挖
运输和填筑
竣工验收
包括现场勘察、设计施 工方案、选择施工机械 、准备施工材料等。
根据施工方案进行土方 开挖，包括机械挖掘和 人工挖掘两种方式，同 时进行坡度支护和排水 处理。
对于岩石地质的区域， 采用爆破或机械破碎的 方式进行石方开挖，同 时进行边坡支护和排水 处理。
THANKS
谢谢您的观看
质量检测方法与标准
挖方工程检测
对挖方工程进行检测时，应注意检测其尺寸、标高、平整度和边坡坡度等参数是否符合规 范要求。
填方工程检测
对填方工程进行检测时，应注意检测其压实度、厚度、宽度、平整度和边坡坡度等参数是 否符合规范要求。
土石方填筑质量检测
对土石方填筑进行检测时，应注意检测其填筑材料、填筑厚度、压实度、平面位置和边坡 坡度等参数是否符合规范要求。
土石方工程(二)
土石方工程（二）①、平整场地施工工艺一、施工准备①、技术准备1、根据工程特点，项目经理在施工前认真组织各专业技术人员学习图纸，充分理解设计意图等工作。
2、根据施工图纸及规范，编制施工方案和专业施工的工艺指导施工工作。
3、轴线、标高由项目技术负责人统一控制，所有测绘仪器必须经过严格校核后，方能进入施工现场使用。
4、配备齐全与本工程有关的所有技术资料、图表、施工规范标准图集。
5、提前做好各种机械、物资的需用计划。
②、油料及物资准备1、油料部门应作好油料的计划衔接、提货、入库、保管和发放工作，作好油料的调换工作，保证施工现场的连续作业。
2、为配合施工，施工中的所有设备在开工前都进行彻底的检验，达不到施工质量和施工进度及精度的设备坚决更换。
二、主要的施工方法及技术措施①、施工测量1、熟悉图纸，了解施工区域外构筑物及相信构筑物之间的相互关系、施工范围的大小尺寸和施工要求。
2、与建设方配合，定出测量点，用小木桩标定，利用全站仪架设在水准点，得出其余相关测量定点位置。
3、用细尼龙线连接各点，沿石灰线开挖。
②、土石方开挖措施1、土方开挖：确定采用机械开挖和边角采用人工开挖相结合的开挖方案。
2、施工措施：土石方开挖从上到下分段依次进行，随进度挖好一条水沟，以利泄水，并不得在影响边坡开挖的范围内积水；场地的设计标高设挡水，防止地面水流入挖方场地。
（1）土石方工程施工按照土方运距最短、运程合理和各个工程项目顺序做好调配，减少重复搬运。
（2）土石方施工中，经常测量和校核平面位置、水平标高和边坡坡度是否符合设计要求，平面控制桩和水准点也定期复测和检查是否正确。
（3）推土机在一直线段连续的进行推土和卸土作业。
可减少转弯次数，提高生产效率。
3、土石方开挖顺序（1）土石方开工挖从上至下分层分段依次进行，随时做成一定的坡度，便于泄水，并不得在影响边坡稳定的范围内积水。
（2）在挖方上侧弃土时，保证挖方边坡的稳定。
弃土堆应连续堆置，面应向外倾斜，防止由直水流入挖方场地。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 反铲挖土机施工
特点 :后退向下，强制切土 。适用于停机面以 下的基坑开挖
第一节 基础知识
➢ 抓铲挖土机施工
特点：直上直下，自重切土 适用范围：挖窄而深的基坑、疏通旧有渠道以
及挖取水中淤泥
第一节 基础知识
➢ 五、填土
土方回填是将符合要求的土填充到需要的部位， 填土时从最低处开始，由下向上整个宽度分层 铺填碾压或压实。
• C：工作 面 • K：放坡系数
第二节 定额计价
地槽长度——外墙按 外墙的中心线L中 计算，
内墙按
内墙基底的净长线L内槽
计算
►
第二节 定额计价
➢ 挖土深度H ：设计室外地坪至槽底。如原地面标高
➢ 平均低于设计室外标高30cm以上，则从原地面至槽底。
工作面C：按施工组织规定，若无规定，则：
混凝土基础或垫层每边加30cm； 地下室、半地下室垫层每边加1m； 砖基础或块石基础，每边加15cm； 基础垂直表面需做防腐防潮处理，每边增加80cm
第二节 定额计价
2-2基础底 之间的长度
1－1 L＝6×2＋6－1.4＝16.6m 2-2 垛折加长度 (0.49-0.24)×0.36/0.24＝0.375
L=[12+4.5+0.375]×2=33.76m
第二节 定额计价
B：基础宽度，B在工程量计算时，要与工作面结合起来考虑， 同一槽坑若个工作面时，按B＋2C最大计算。 例：某一地槽，混凝土垫层宽1.2m，砖基础垂直面做防潮
垫层B+2C=1.2＋2×0.3 =1.8
1200
防潮B+2C=0.24+0.8×2 =1.84 所以B=0.24,C=0.8
第二节 定额计价
➢ 湿土工程量V＝（ B+2C+KH湿）×H湿×L
➢ 干土工程量V＝V全－V湿
例:某房屋基础平面图,已知二类土,地下水位-0.8米,施工采用明排 水,求挖土直接工程费
第二节 定额计价
➢ 一、定额说明
1、定额分人工土方、机械土方、石方、基础排水
人工土方单项定额
综合定额
平整场地
挖 地 槽
挖土
回填土
土方运输
挖
槽
坑
亏土内运 余土外运 室内回填土 槽坑回填土 挖基坑 平基土方
单项定额适用于单独地下室土方、构筑物土方及房屋大开口挖土
第二节 定额计价
➢ 2、土石方按天然密实体积计算，松方折合成实方, 每1m3松方折合0.8m3实方
轻型井点
第一节 基础知识
➢ 4、机械开挖
建筑场地和基坑开挖当面积和土方量较大时， 一般采用机械化开挖方式。机械开挖常用机械 有
• 正铲挖土机（1） • 反铲挖土机（2） • 抓铲挖土机（3）
第一节 基础知识
➢ 正铲挖土机施工
特点 ：向前向上，强制切土 。适用于停机面 以上的基坑开挖
第一节 基础知识
例：人工综合挖二类湿土，局部深度5.6米 1-4换 17.38×1.06× 1.05×1.05
第二节 定额计价
➢ 二、人工土方
1、平整场地（1－21）
• 是指原地面和设计室外地坪平均高差30cm以内的原 土找平。超过30cm，按挖、填、运分别计算。
• 工程量：建筑物外边线四周各放2米所围成的面积
➢ 1、放坡：
第一节 基础知识
➢ 2、支护：
浅基础开挖采用挡土板支撑
用于深基坑的支护结构：板桩、灌注桩、深层搅拌桩、地 下连续墙等
第一节 基础知识
➢ 3、在基坑 开挖时，地下水会不断地渗入坑内， 为保证施工地正常进行，防止边坡塌方和地基承 载能力地下降，必须做好基坑地降水工作。降水 方法分集水井降水和井点降水两类。
H=1.6-0.3=1.3m.>1.2, K=0.5 C=0.3,
H湿=1.6-0.8=0.8m,
第二节 定额计价
1－1：L＝6×2＋6－1.4＝16.6m 2-2：L=[12+4.5+(0.49-0.24)×0.36/0.24]×2=33.76 2-2：V全=(1.6+2×0.3+0.5×1.3)×1.3×33.76=125.08m3
（1）集水井降水：在基坑开挖时，在坑底设置集水井， 并沿坑底的周围或中央开挖排水沟，使水由排水沟流 入集水井内，然后用水泵抽出坑外。
集水井
第一节 基础知识
➢ （2）井点降水 井点降水是在基坑开挖前，预先在基坑四周埋设一定数量的滤水管， 在基坑开挖前或开挖过程中，利用真空原理，不断抽出地下水，使地 下水位降低到坑底以下。 轻型井点的施工程序为：排放总管→埋设井点管→用弯联管将井点管 与总管接通→安装抽水设备→试运行→正式抽水
第二章 土石方工程
第一节 基础知识
➢ 一、土壤类别：按照土壤岩石的容重、坚 固系数、开挖的难易程度
土壤类别：普通土——一、二类土；坚土—— 三类土； 砂砾坚土——四类土。
岩石类别：松石、次坚石、普坚石、特坚石
第一节 基础知识
➢ 二、土方工程施工工艺过程包括：场地平 整、基坑开挖、回填土、运土
➢ 三、场地平整:在土方开挖前，对施工场地 高低不平的部位进行平整工作。工作内容 包括30cm以内的就地挖土、填土、找平
➢ 四、槽坑开挖：
地槽开挖
第一节 基础知识
地坑
第一节 基础知识
➢ 在基坑开挖时，当基坑较深、地质条件不 好时，要采取加固措施，以确保安全施工 ，常采用放坡、支护来保持土壁稳定；在 地下水位以下挖土，应采取降水措施。。
第二节 定额计价
S (9.84 2) （6.24 2) ＝97.56m 2
S=9.84×6.24＝61.40
第二节 定额计价
➢ 2、挖土：(1-7~1-18)
（1）地槽、地坑的区别：长：宽>3为地槽， 小于3为地坑
（2）地槽工程量V＝（B+2C+KH）×H×L
• 长度L ：外墙中心线，内墙基底净长，附墙垛折加 长度
➢ 3、人工土方定额按挖干土考虑，若挖湿土，综合 乘1.06，单项1.18。
干湿土以地下常水位线为界，若人工降低地下水位， 仍以地下水位为界。
例：人工综合挖土，二类湿土，深4米
1-4换 17.38×1.06＝18.42元/m3
➢ 4、挖桩承台土方时，人工综合乘1.08，人工单项 1.25，机械乘1.1。计算工程量时扣除桩及未回填 桩孔所房屋基础挖土深度超过4.5米，一般按机械挖 土考虑。若局部超过4.5米仍采用人工，超深范围 土方，综合定额每增加1米乘1.05系数，单项定额 乘1.15
例：人工综合挖二类土，局部深度5.6米，
1－4换 17.38×1.05×1.05 ➢ 6、若同时满足上列条件时，系数连乘。
特点 :后退向下，强制切土 。适用于停机面以 下的基坑开挖
第一节 基础知识
➢ 抓铲挖土机施工
特点：直上直下，自重切土 适用范围：挖窄而深的基坑、疏通旧有渠道以
及挖取水中淤泥
第一节 基础知识
➢ 五、填土
土方回填是将符合要求的土填充到需要的部位， 填土时从最低处开始，由下向上整个宽度分层 铺填碾压或压实。
• C：工作 面 • K：放坡系数
第二节 定额计价
地槽长度——外墙按 外墙的中心线L中 计算，
内墙按
内墙基底的净长线L内槽
计算
►
第二节 定额计价
➢ 挖土深度H ：设计室外地坪至槽底。如原地面标高
➢ 平均低于设计室外标高30cm以上，则从原地面至槽底。
工作面C：按施工组织规定，若无规定，则：
混凝土基础或垫层每边加30cm； 地下室、半地下室垫层每边加1m； 砖基础或块石基础，每边加15cm； 基础垂直表面需做防腐防潮处理，每边增加80cm
第二节 定额计价
2-2基础底 之间的长度
1－1 L＝6×2＋6－1.4＝16.6m 2-2 垛折加长度 (0.49-0.24)×0.36/0.24＝0.375
L=[12+4.5+0.375]×2=33.76m
第二节 定额计价
B：基础宽度，B在工程量计算时，要与工作面结合起来考虑， 同一槽坑若个工作面时，按B＋2C最大计算。 例：某一地槽，混凝土垫层宽1.2m，砖基础垂直面做防潮
垫层B+2C=1.2＋2×0.3 =1.8
1200
防潮B+2C=0.24+0.8×2 =1.84 所以B=0.24,C=0.8
第二节 定额计价
➢ 湿土工程量V＝（ B+2C+KH湿）×H湿×L
➢ 干土工程量V＝V全－V湿
例:某房屋基础平面图,已知二类土,地下水位-0.8米,施工采用明排 水,求挖土直接工程费
第二节 定额计价
➢ 一、定额说明
1、定额分人工土方、机械土方、石方、基础排水
人工土方单项定额
综合定额
平整场地
挖 地 槽
挖土
回填土
土方运输
挖
槽
坑
亏土内运 余土外运 室内回填土 槽坑回填土 挖基坑 平基土方
单项定额适用于单独地下室土方、构筑物土方及房屋大开口挖土
第二节 定额计价
➢ 2、土石方按天然密实体积计算，松方折合成实方, 每1m3松方折合0.8m3实方
轻型井点
第一节 基础知识
➢ 4、机械开挖
建筑场地和基坑开挖当面积和土方量较大时， 一般采用机械化开挖方式。机械开挖常用机械 有
• 正铲挖土机（1） • 反铲挖土机（2） • 抓铲挖土机（3）
第一节 基础知识
➢ 正铲挖土机施工
特点 ：向前向上，强制切土 。适用于停机面 以上的基坑开挖
第一节 基础知识
例：人工综合挖二类湿土，局部深度5.6米 1-4换 17.38×1.06× 1.05×1.05
第二节 定额计价
➢ 二、人工土方
1、平整场地（1－21）
• 是指原地面和设计室外地坪平均高差30cm以内的原 土找平。超过30cm，按挖、填、运分别计算。
• 工程量：建筑物外边线四周各放2米所围成的面积
➢ 1、放坡：
第一节 基础知识
➢ 2、支护：
浅基础开挖采用挡土板支撑
用于深基坑的支护结构：板桩、灌注桩、深层搅拌桩、地 下连续墙等
第一节 基础知识
➢ 3、在基坑 开挖时，地下水会不断地渗入坑内， 为保证施工地正常进行，防止边坡塌方和地基承 载能力地下降，必须做好基坑地降水工作。降水 方法分集水井降水和井点降水两类。
H=1.6-0.3=1.3m.>1.2, K=0.5 C=0.3,
H湿=1.6-0.8=0.8m,
第二节 定额计价
1－1：L＝6×2＋6－1.4＝16.6m 2-2：L=[12+4.5+(0.49-0.24)×0.36/0.24]×2=33.76 2-2：V全=(1.6+2×0.3+0.5×1.3)×1.3×33.76=125.08m3
（1）集水井降水：在基坑开挖时，在坑底设置集水井， 并沿坑底的周围或中央开挖排水沟，使水由排水沟流 入集水井内，然后用水泵抽出坑外。
集水井
第一节 基础知识
➢ （2）井点降水 井点降水是在基坑开挖前，预先在基坑四周埋设一定数量的滤水管， 在基坑开挖前或开挖过程中，利用真空原理，不断抽出地下水，使地 下水位降低到坑底以下。 轻型井点的施工程序为：排放总管→埋设井点管→用弯联管将井点管 与总管接通→安装抽水设备→试运行→正式抽水
第二章 土石方工程
第一节 基础知识
➢ 一、土壤类别：按照土壤岩石的容重、坚 固系数、开挖的难易程度
土壤类别：普通土——一、二类土；坚土—— 三类土； 砂砾坚土——四类土。
岩石类别：松石、次坚石、普坚石、特坚石
第一节 基础知识
➢ 二、土方工程施工工艺过程包括：场地平 整、基坑开挖、回填土、运土
➢ 三、场地平整:在土方开挖前，对施工场地 高低不平的部位进行平整工作。工作内容 包括30cm以内的就地挖土、填土、找平
➢ 四、槽坑开挖：
地槽开挖
第一节 基础知识
地坑
第一节 基础知识
➢ 在基坑开挖时，当基坑较深、地质条件不 好时，要采取加固措施，以确保安全施工 ，常采用放坡、支护来保持土壁稳定；在 地下水位以下挖土，应采取降水措施。。
第二节 定额计价
S (9.84 2) （6.24 2) ＝97.56m 2
S=9.84×6.24＝61.40
第二节 定额计价
➢ 2、挖土：(1-7~1-18)
（1）地槽、地坑的区别：长：宽>3为地槽， 小于3为地坑
（2）地槽工程量V＝（B+2C+KH）×H×L
• 长度L ：外墙中心线，内墙基底净长，附墙垛折加 长度
➢ 3、人工土方定额按挖干土考虑，若挖湿土，综合 乘1.06，单项1.18。
干湿土以地下常水位线为界，若人工降低地下水位， 仍以地下水位为界。
例：人工综合挖土，二类湿土，深4米
1-4换 17.38×1.06＝18.42元/m3
➢ 4、挖桩承台土方时，人工综合乘1.08，人工单项 1.25，机械乘1.1。计算工程量时扣除桩及未回填 桩孔所房屋基础挖土深度超过4.5米，一般按机械挖 土考虑。若局部超过4.5米仍采用人工，超深范围 土方，综合定额每增加1米乘1.05系数，单项定额 乘1.15
例：人工综合挖二类土，局部深度5.6米，
1－4换 17.38×1.05×1.05 ➢ 6、若同时满足上列条件时，系数连乘。
