变频器安装方案
变频器施工方案

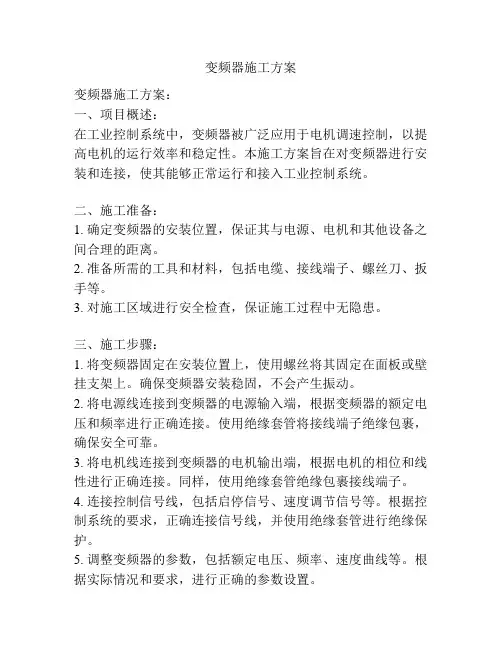

变频器施工方案变频器施工方案：一、项目概述：在工业控制系统中，变频器被广泛应用于电机调速控制，以提高电机的运行效率和稳定性。
本施工方案旨在对变频器进行安装和连接，使其能够正常运行和接入工业控制系统。
二、施工准备：1. 确定变频器的安装位置，保证其与电源、电机和其他设备之间合理的距离。
2. 准备所需的工具和材料，包括电缆、接线端子、螺丝刀、扳手等。
3. 对施工区域进行安全检查，保证施工过程中无隐患。
三、施工步骤：1. 将变频器固定在安装位置上，使用螺丝将其固定在面板或壁挂支架上。
确保变频器安装稳固，不会产生振动。
2. 将电源线连接到变频器的电源输入端，根据变频器的额定电压和频率进行正确连接。
使用绝缘套管将接线端子绝缘包裹，确保安全可靠。
3. 将电机线连接到变频器的电机输出端，根据电机的相位和线性进行正确连接。
同样，使用绝缘套管绝缘包裹接线端子。
4. 连接控制信号线，包括启停信号、速度调节信号等。
根据控制系统的要求，正确连接信号线，并使用绝缘套管进行绝缘保护。
5. 调整变频器的参数，包括额定电压、频率、速度曲线等。
根据实际情况和要求，进行正确的参数设置。
6. 对变频器进行功能测试，检查其各项功能是否正常，包括启停、调速、运行平稳等。
7. 检查变频器和相关电气设备的接地情况，确保接地良好，减少电气故障和安全隐患。
四、安全措施：1. 施工现场必须遵守相关的安全规定，工作人员必须配备个人防护装备，如安全帽、防护眼镜、防护手套等。
2. 在施工过程中，严禁将湿手或带电工具接触到变频器或相关电气设备，以避免触电事故的发生。
3. 确保变频器和相关设备的安装牢固可靠，不会因振动或外力导致松动或脱落。
4. 在调试和测试变频器功能时，应将电机切断电源或进行相应的安全措施，以避免意外伤害和设备损坏。
通过以上施工步骤和安全措施的实施，变频器能够成功安装并与工业控制系统连接，实现电机的调速控制功能。
施工过程中要合理使用工具和材料，严格按照相关规定进行操作，确保变频器的安全可靠运行。
变频器安装方案
变频器安装方案随着工业自动化程度的不断提高，变频器在工业生产中的应用越来越广泛。
作为一种电子设备，变频器的安装非常重要，它不仅关乎设备的稳定性和安全性，还直接影响着工业生产的效率和效益。
那么，怎样进行变频器的安装呢？一、选址规划变频器的选址应该考虑设备的稳定性、可靠性和易操作性。
一般而言，在室内安装变频器要求地面是水平的，温度保持在5℃~40℃之间，并有良好的通风和排气。
二、电源线的安装接线前必须确保与电源对接口相匹配，检查电源是否符合要求，线材搭接应用拉网。
同时，变频器的电源线需要专人进行安装，并做好标记和绝缘处理。
将变频器与电源线的连接接口处用锁螺丝锁紧，松动可能会造成电流不稳定等影响工作的隐患。
三、机壳的安装机壳是变频器必须的组成部分，也是保证设备安全工作的基础。
因此，机壳的安装至关重要。
在安装机壳时，应根据变频器的型号正确安装，固定紧密，并尽量避免出现撞击等损伤机壳的情况。
四、负载输出去除变频器的电压输出电缆，将其直接连接到电极，并确定电极的清洗和保护。
并且，应在设备的电源线内或外部加装偏差电流保护器，防止设备在工作时受到电流过载导致的故障。
五、控制线的接口控制线的接口包括了变频器与其他设备的连接和各个节目的调试等。
在这里，需要特别注意的是放置控制线的位置和走向。
变频器的控制线通常需与其他线路分隔开，避免干扰或受到干扰而产生故障。
六、接地和绝缘接地是保证变频器安装能够正常起到作用的基础，任何变频器都必须接地。
安装过程中，应该避免长度过长的接地线，同时还要注意绝缘问题。
因为良好的绝缘能够有效保护变频器和其他设备，避免电流干扰，提高系统的可靠性。
七、机械安装机械设备是所有变频器安装的基础。
在这里，需要特别注意机械设备的稳定性和安全性。
变频器应该与机械设备紧密连接，防止出现断裂和松动等问题；机械设备的振动和冲击也会对变频器产生影响，这需要尽量降低设备自身的振动和冲击。
总的来说，变频器的安装必须注重细节，各个部分彼此之间都有关联，安装时的注意事项应该在整个安装过程中都时刻谨记。
变频器安装方案
变频器安装方案哎呀，说起变频器安装，这可真是个需要细致对待的活儿！就像我之前遇到的一次安装经历，那可真是让我印象深刻。
当时，我们接到一个任务，要给一家工厂的生产线安装变频器。
在开始之前，我们得先好好规划一番。
首先，得确定安装的位置。
这可不是随便找个地方一放就行的，得考虑通风、散热，还不能离那些容易产生干扰的设备太近。
选好了位置，接下来就是准备工具啦。
扳手、螺丝刀、万用表这些家伙什儿一个都不能少。
就说那万用表，得保证它是经过校准的，不然测量的数据不准确，可就麻烦大了。
安装的时候，第一步就是要把变频器稳稳地固定在安装架上。
这时候，螺丝得拧紧喽，可不能有丝毫松动。
我还记得当时我旁边的小李，因为螺丝没拧紧，差点让变频器在运行的时候晃悠起来，那可真是惊险！然后就是接线啦。
电源线、控制线，每一根线都得接对地方。
那密密麻麻的线头，就像一团乱麻，可不能接错。
有一次，我不小心把一根控制线接错了，结果变频器启动的时候，完全不听使唤，吓得我出了一身冷汗。
接完线，还得仔细检查一遍。
看看有没有裸露的线头，有没有接得不牢固的地方。
这就像是给自己做的菜挑刺儿，得仔仔细细，一点儿都不能马虎。
都检查好了，就可以上电调试啦。
这一步可得小心谨慎，要按照变频器的说明书，逐步设置参数。
速度、频率、转矩，每一个参数都关乎着设备的运行效果。
调试的过程中，还得时刻关注变频器的运行状态。
听听有没有异常的声音，看看显示屏上的数据是否正常。
有一回，调试的时候听到了“滋滋”的声音，赶紧停下来检查，原来是有个电容出了问题，幸好发现及时，不然可就麻烦啦。
最后，安装完成之后，还得给使用人员进行培训，告诉他们怎么操作，怎么维护。
可不能让他们稀里糊涂地用，不然出了问题可不好解决。
总之，变频器安装可不是一件简单的事儿，每一个环节都得认真对待，就像搭积木一样，一块一块都得放对地方，才能搭出牢固漂亮的城堡。
希望大家在安装变频器的时候，都能顺顺利利，让设备稳稳当当地运行起来！。
电力变频器安装施工方案
电力变频器安装施工方案1. 引言本文档旨在提供电力变频器安装的详细施工方案，确保安全可靠地完成安装工作。
以下是电力变频器安装的具体步骤和注意事项。
2. 施工步骤2.1 准备工作在开始安装前，确保以下准备工作已完成：- 确定安装位置和方向；- 检查设备以确保完好无损；- 准备所需工具和材料。
2.2 安装电缆按照以下步骤安装电缆：1. 找到电力变频器输入和输出端子；2. 连接电缆到相应的端子，并使用绝缘胶带进行固定；3. 在电缆接头处加装防水套管；4. 顺着墙面或地面将电缆敷设至配电箱或电机端。
2.3 安装支架根据电力变频器的尺寸和安装位置，选择合适的支架，并按照以下步骤进行安装：1. 使用水平仪测量和调整支架的水平度；2. 使用螺丝固定支架于墙面或地面。
2.4 连接设备按照以下步骤连接电力变频器和其他设备：1. 将电力变频器的输入端与电源阀箱相连接；2. 将电力变频器的输出端与电机相连接；3. 检查连接是否紧固可靠。
2.5 测试和调试完成以上安装后，进行测试和调试以确保电力变频器的正常运行：1. 执行电力变频器的标准测试程序，并检查读数和参数是否正常；2. 调整电力变频器的参数，以满足实际需求。
3. 注意事项在进行电力变频器安装时，务必注意以下事项：- 确保施工人员具有相关电力设备安装经验和相应的证书；- 严格按照安装手册和操作指南进行操作；- 根据现场条件进行合理的安装调整；- 定期检查设备的运行状态和连接是否正常；- 如有异常情况或故障，立即采取必要的修复措施。
4. 总结本文档提供了电力变频器安装施工方案的详细步骤和注意事项。
在进行安装工作时，请严格按照相关要求操作，确保安装质量和安全性。
如有问题或疑问，请及时咨询专业人员。
变频器安装方案

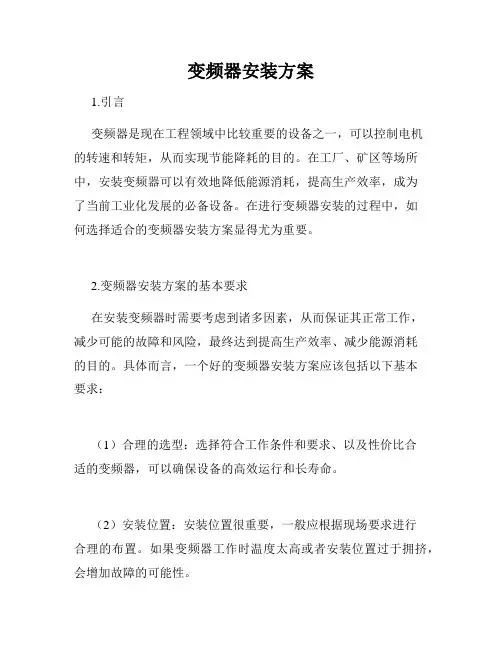

变频器安装方案1.引言变频器是现在工程领域中比较重要的设备之一，可以控制电机的转速和转矩，从而实现节能降耗的目的。
在工厂、矿区等场所中，安装变频器可以有效地降低能源消耗，提高生产效率，成为了当前工业化发展的必备设备。
在进行变频器安装的过程中，如何选择适合的变频器安装方案显得尤为重要。
2.变频器安装方案的基本要求在安装变频器时需要考虑到诸多因素，从而保证其正常工作，减少可能的故障和风险，最终达到提高生产效率、减少能源消耗的目的。
具体而言，一个好的变频器安装方案应该包括以下基本要求：（1）合理的选型：选择符合工作条件和要求、以及性价比合适的变频器，可以确保设备的高效运行和长寿命。
（2）安装位置：安装位置很重要，一般应根据现场要求进行合理的布置。
如果变频器工作时温度太高或者安装位置过于拥挤，会增加故障的可能性。
（3）负载情况：负载情况对于变频器的安装和选型也有很大影响，因此在安装时应该根据负载情况选择适合的变频器，以确保设备稳定工作。
（4）接线规范：变频器的接线一定要符合规范，从而避免安装错误和电气故障的发生。
（5）建议采用专业的变频器安装公司进行设备的安装和调试，以确保设备正常、安全地工作。
3.变频器安装方案的具体建议在开展变频器安装时，还需要考虑以下几个具体问题：（1）安装场所和环境：变频器应该安装在干燥、通风、无水、无尘、无腐蚀物的环境中。
在安装的过程中，还需要注意设备周围的通风情况，以充分散热。
（2）变频器的支架：变频器的支架应该采用稳定结构，能够承受设备自身重量和振动，从而确保设备不会因为支架问题导致故障。
（3）变频器的接线盒：在接线盒中应该合理布置各种线缆，减少拥挤，使得整个设备的接线规范、清晰。
（4）设计照明和控制线路：安装变频器时，还需要考虑到它的周边控制线路和照明线路。
这些线路需要按照相关标准进行设计和安装，从而保证安全和稳定。
（5）改变安装场所的原始线路电气特性：变频器通常会对原始线路电气特性产生一定的影响，因此在安装时还需要进行相应的改变，从而达到更好的工作效果。
变频器安装方案说明
变频器安装方案说明变频器安装方案说明1.引言本安装方案旨在介绍如何正确安装和配置变频器。
请严格按照本文档的规定进行安装，确保设备正常运行和使用。
2.变频器简介2.1 变频器的定义变频器是一种电力电子设备，用于调整交流电源的频率和电压，以控制电机的转速。
2.2 变频器的功能和特点- 控制电机的转速和输出功率- 提高电机的效率- 节约能源和减少设备损耗- 实现精确的电机控制3.安装前准备工作3.1 安装位置的选择根据设备要求和安装环境，选择合适的安装位置，确保通风良好且避免其他设备的干扰。
3.2 电源和接地确保电源和接地符合国家标准和设备要求，使用合格的电源插座和接地电缆。
3.3 安全措施在进行安装之前，请断开电源，并严格按照设备的安全操作规程进行操作。
4.变频器安装步骤4.1 解包和检查解开包装箱并检查变频器的外观和附件的完整性。
4.2 安装支架根据设备要求，安装变频器支架，并确保支架稳固。
4.3 连接电源和接地根据设备要求，连接电源和接地，并进行必要的绝缘测试。
4.4 连接电机和传感器将电机和传感器正确连接到变频器，确保接线准确，并进行接线测试。
4.5 安装和连接控制面板安装控制面板，并使用合适的电缆将其与变频器连接起来。
4.6 设置和配置按照设备说明书中的步骤设置和配置变频器，确保其可以正常运行。
5.安装完成测试和调试5.1 电气测试进行电气测试，检查所有电气连接的准确性和稳定性，确保设备安全可靠。
5.2 功能测试运行各项功能测试，确保变频器的各项功能正常运行。
5.3 变频器参数调整调整变频器的参数，根据实际需求优化设备的性能和效率。
5.4 运行试验进行运行试验，检查变频器在各种负载条件下的运行情况。
5.5 整体测试进行整体测试，确保变频器和其他设备正常协调工作。
6.附件本文档涉及的附件包括：设备说明书、安装图纸等。
7.法律名词及注释- 变频器：Variable Frequency Drive，简称VFD，又称变频调速器，是一种可以改变电动机转速的调速设备。
变频器安装方案
变频器安装方案一、引言变频器作为现代工业自动化控制系统中不可或缺的设备，广泛应用于电机调速、能源节约、运行稳定等方面。
为了确保变频器的正常运行和安全使用，我们需要制定一套合理的变频器安装方案。
二、前期准备工作在开始安装变频器之前，我们需要进行一些前期准备工作，以确保安装过程顺利进行。
具体包括以下几个方面：1. 安装环境选择：选择安装变频器的场所应具备良好的通风条件，远离潮湿和腐蚀性气体的环境。
同时，需要确保变频器能够稳定地固定在安装位置上，避免受到外力干扰。
2. 电气设备检查：在安装过程中，需要检查电气设备的接线是否符合标准要求，电缆是否有损坏等，以确保变频器与其他电气设备配合良好，并避免因为接线错误而造成事故。
3. 安全措施采取：在进行变频器安装工作时，需要采取必要的安全措施，如佩戴防护手套、穿戴防护眼镜等。
同时，需要将安装区域限制于授权人员之内，以防止无关人员进入造成危险。
三、变频器安装步骤1. 安装支架：首先，根据变频器的尺寸要求，在变频器安装位置上安装支架。
支架需要使用高强度材料制作，确保足够的承重能力，并保持水平。
2. 固定变频器：将变频器固定在支架上，并确保固定牢固。
在此过程中，需要注意电缆的连接，确保连接牢固且正确。
为了方便维修和检修，应留有足够的操作空间。
3. 配接电缆：按照变频器的接线图和系统需求，进行电缆的配接工作。
在配接过程中，应采用标准的接线方法，并确保电缆连接牢固、绝缘良好。
4. 接地处理：为了确保变频器的安全运行，需要对变频器进行接地处理。
接地线应选择合适的截面积和材质，并严格按照国家电气安全标准进行接地处理。
四、调试和测试完成变频器的安装后，我们需要进行调试和测试，以确保其正常运行和满足系统的要求。
具体的调试和测试步骤如下：1. 电气系统调试：按照变频器的性能要求，通过调整参数和设置实现电机的无级调速、运行平稳等功能。
同时，需要检查电气系统的各个部分，确保接线正确、传感器的信号正常等。
变频器安装方案
变频器安装方案一、概述变频器是将电动机的工作频率变化来控制电动机的转速，广泛应用于各类机械设备中。
本文将重点介绍变频器的安装方案。
二、安装前准备在安装变频器之前，需要确保以下几个条件满足：1.确保电源线、控制线的接线正确；2.将变频器接地；3.确保变频器的安装环境符合设备要求；4.在安装变频器之前，应阅读设备手册和使用说明。
三、安装步骤3.1 变频器的安装位置变频器应安装在干燥、通风良好的位置，并且要远离电磁干扰源。
同时，变频器的安装位置应符合以下要求：1.安装高度和方向要合适，方便运行和维护；2.变频器前面需要保留空间，以便进行设备的维护和检修；3.安装位置需要平稳，不能存在倾斜或摇摆的情况。
3.2 安装电机安装电机时需要注意以下几点：1.确保电机的接线正确；2.电机安装应牢固，避免抖动；3.电机绕组的相序需要正确；4.确保电机的地线接到变频器及电力柜等地。
3.3 安装变频器变频器安装应注意以下几个方面：1.安装之前需要准确确定电源电压和电机功率；2.确保变频器的参数设置正确；3.变频器的接线必须正确接地，且地线需独立于其它设备的地线；4.确保响应速度和控制精度满足设备要求。
四、验收及调试当变频器完成安装之后，需要进行以下方面的验收和调试：1.在设备无负载运行情况下，确认变频器的运行方向和转速符合设备要求；2.对设备进行负载试运转，需要对设备进行不同输出频率下的载荷测试；3.确认设备在不同负载情况下的响应速度和控制精度；4.确定设备的最大输出频率和额定输出频率。
五、安装后维护与注意事项在变频器安装完成后，需要注意以下方面的维护和注意事项：1.定期检查变频器的液晶显示屏和参数设定；2.定期备份变频器的参数设置；3.定期检查变频器的散热系统是否正常；4.遵守变频器的使用说明和相关规定。
六、总结本文主要介绍了变频器的安装方案。
在安装变频器之前，需要进行准备和确认安装位置等相关细节。
验收及调试需要严格按照设备要求进行，维护和注意事项需要长期进行。
变频器安装方案
变频器安装方案一、概述变频器是一种电力调节设备，能够调整交流电机的速度和输出功率。
在各种工业领域中，变频器的安装对于提高生产效率、降低能耗等方面具有重要意义。
本文将针对变频器的安装方案进行详细论述。
二、变频器的选择首先，在选择适合的变频器之前，需要考虑以下几个因素：1. 电机功率：根据使用的电机功率，选择与之匹配的变频器，确保能够满足工作要求。
2. 工作环境：考虑变频器所安装的环境温度、湿度等因素，选择适应环境的变频器型号。
3. 控制方式：根据需要选择合适的控制方式，如手动控制、自动控制等。
三、安装位置选择在安装变频器时，应选择适当的位置，能够提供良好的散热条件，并便于操作和维护。
以下是安装位置选择的几个关键要点：1. 远离高温源：变频器应远离高温源，避免因温度过高导致设备故障或降低寿命。
2. 避免灰尘与湿气：变频器应安装在干燥、通风的地方，避免灰尘和湿气对设备造成影响。
3. 方便维修：选择安装位置时，要考虑到维修和更换部件时的便利性，以减少维修时间。
四、安装步骤按照以下步骤进行变频器的安装：1. 检查设备：检查变频器及相关设备的完整性和外观，确保无损坏和缺陷。
2. 进行接地：根据相关要求进行接地，确保设备的安全可靠。
3. 连接电源：根据电源要求和相关标识，正确连接电源线。
4. 连接电机：将电机与变频器正确连接，确保连接牢固可靠。
5. 连接控制线：根据需要连接控制线，实现远程控制或自动控制功能。
6. 完成调试：进行设备的调试工作，确保设备运行正常。
五、安全注意事项在变频器的安装过程中，需要注意以下安全事项：1. 断电操作：在进行安装、维修或更换部件时，必须确保设备断电，以免发生触电事故。
2. 防止短路：在进行电源连接或控制线连接时，要注意避免短路，以免损坏设备。
3. 防止过载：根据设备要求选择合适的电源和电机，以避免过载导致设备故障。
4. 防止温度过高：要确保设备安装在通风良好的位置，避免温度过高引发故障。
变频器安装方案
变频器安装方案变频器是一种可调速的电力设备，广泛应用于工业生产中的电动机控制系统中。
通过调整电机的运行频率和电压，变频器能实现对电机的精确控制，提高电机的效率和运行稳定性。
在安装变频器时，需要考虑多方面的因素，如安装位置、布线方案、散热设计等。
本文将从不同角度探讨变频器的安装方案。
一、安装位置选择变频器的安装位置直接影响到其工作效果和寿命。
一般情况下，应该选择通风良好、温度适宜的位置进行安装。
避免阳光直射、高温环境和潮湿场所，以保证变频器的正常工作和使用寿命。
二、布线方案变频器的布线方案直接影响到系统电流的稳定性和干扰的大小。
应该保持电缆的长度较短，减少电磁干扰的可能性。
同时，在布线时应注意避免与其他电器设备的线路干扰，以免影响变频器的正常运行。
三、散热设计变频器在工作时会产生较大的热量，因此散热设计是非常重要的。
可以通过增加散热片、风扇或者采用冷却器等方式来提高散热效果。
同时，变频器的安装位置也应该考虑到散热问题，远离其他热源以保证正常工作。
四、电磁兼容性由于变频器会产生电磁干扰，因此在安装时要考虑到对其他设备的干扰问题。
可以通过添加线圈、屏蔽罩或者绝缘材料等方式来减少电磁干扰。
此外，变频器与其他设备之间的距离也需要适当远离，以减少对其他设备的影响。
五、安全措施在安装变频器时，还需要注意安全问题。
应该使用标准的电气设备，并严格按照相关规定进行接地和绝缘处理，以保证工作人员和设备的安全。
此外，还要注意对变频器的维护保养，及时检查和更换老化的部件，避免发生故障和事故。
变频器作为一种重要的电力设备，在工业生产中起着关键的作用。
安装变频器需要考虑到多方面的因素，如安装位置、布线方案、散热设计、电磁兼容性和安全措施等。
只有合理选择安装方案，并严格按照相关规定进行安装和维护，才能保证变频器的正常运行和使用寿命。
以上是关于变频器安装方案的一些建议，希望对读者有所帮助。
变频器安装方案
变频器安装方案变频器是工业生产中常用的一种设备，可以控制电动机的转速和电流，实现精确的调速和节能效果。
在进行变频器的安装时，需要根据具体情况制定合理的安装方案，以确保设备的正常运行和安全使用。
本文将介绍变频器安装的相关流程和步骤，并提供一种可行的变频器安装方案。
一、准备工作1. 确定变频器的安装位置：应根据现场的实际情况和布置要求，选择合适的安装位置，确保设备的散热和运行稳定。
2. 考虑电源供应：需要满足变频器额定电源电压和电流的要求，确保设备正常运行。
3. 安装适配器和防雷设备：适配器可以提供合适的电源接口，防止因接线错误而引发故障。
防雷设备可以保护变频器免受雷击的影响。
二、安装步骤1. 拆卸工作：根据实际情况，先将原有的设备拆卸下来，保留好相关的接线和固定螺丝。
2. 安装固定底座：将变频器的固定底座安装在选定的安装位置上，并使用螺丝进行牢固固定。
3. 安装变频器：将变频器按照正确的方向和顺序插入到固定底座上，并确保与底座紧密贴合。
4. 连接电源和电机：根据变频器的接线图，正确连接电源和电机的接线端子，确保连接牢固且接触良好。
5. 安装散热器：根据变频器的散热要求，将散热器安装在变频器上，并连接好冷却水管道。
6. 安装控制面板：将变频器的控制面板安装在合适的位置上，并根据需要进行调试和设置。
7. 安装辅助设备：根据实际需要，安装其他辅助设备，如温度传感器、转速传感器等。
三、注意事项1. 安装前务必断电：在进行变频器安装之前，务必将其所在的电源开关切断，确保整个操作过程安全可靠。
2. 接地保护：在安装过程中，要确保变频器的外壳与地线连接良好，以提供接地保护和故障排除。
3. 密封防尘：为了保护变频器内部元件不受灰尘和杂物的影响，需要对其进行密封防尘处理。
4. 排除高温和潮湿：变频器应远离高温和潮湿的环境，避免对设备的正常运行产生影响。
5. 调试和测试：安装完成后，需要进行相关的调试和测试工作，以确保变频器的各项功能正常运行。
变频器安装方案
变频器安装方案随着科技的不断进步和发展，越来越多的机械设备开始转向电气控制系统的应用。
其中，变频器作为现代电气控制系统的重要组成部分，已成为了许多行业中不可或缺的设备。
然而，变频器的安装方案对其性能的稳定性和使用寿命有着非常重要的影响。
在本文中，我们将从多个方面来探讨变频器的安装方案，帮助读者更好地了解变频器的安装及调试方法。
一、选择合适的安装位置变频器是一种高科技的电气设备，在安装过程中需要注意的事项非常多。
首先，我们需要选择合适的安装位置。
对于有人员操作的机房，我们建议将变频器安装于室内，以防止气候的恶劣影响。
同时，在安装时，应注意不要将变频器直接安装在阳光下、通风不良的地方或者有易燃易爆物体的地方等，以避免对人员和设备的危害。
二、保持良好的接线质量变频器的内部接线非常精细和复杂，因此在安装过程中，一定要注意接线的质量。
对于接线材料和接线工具，我们建议使用质量好、耐用的材料和工具。
在接线过程中，我们需注意不要让接线材料出现过度弯曲、拉伸、压缩等情况，避免对整个电气设备的运作产生不良的影响。
三、正确连接外部电路在连接外部电路时，我们也需要注意到以下几点：首先，应在安装前核对好电压等参数，确保变频器和外部电路连接一致，以确保变频器能够正常工作。
其次，在连接外部电路过程中，应背负着电气设备的尊重和责任意识，以免造成不必要的损失或人员伤害。
四、注意电源稳定及过电压保护在变频器的安装过程中，应注意到电源稳定性的问题。
为了确保系统的稳定性和长期使用寿命，我们应该尽量少的给变频器提供过电压、欠电压、瞬时电压降低、瞬间电压急骤上升等不利电源现象，避免对变频器及其内部零部件产生不必要的损害五、调试变频器的参数在变频器的调试过程中，我们需要注意到以下几点：首先，应该保持良好的工作环境，保证调试过程的平稳进行。
其次，在调试变频器的参数时，应该谨慎对待每一个参数的调整，以达到最佳的工作效果。
六、排除故障在变频器的使用过程中，难免会遇到各种故障。
变频器安装方案
变频器安装方案一、引言随着工业自动化水平的不断提高，变频器越来越广泛应用于电机控制系统中。
本文将介绍变频器的安装方案，确保其在电力输送和电机控制过程中的正常运行。
二、前期准备在进行变频器的安装之前，需要进行一些前期准备工作：1. 确定安装位置：选择合适的安装位置，确保变频器与其它设备之间有足够的间距，便于散热和维护。
2. 确保电源供应：确保变频器的电源供应稳定，能够满足其额定功率需求。
3. 检查安装环境：检查安装环境的温度、湿度等因素是否符合变频器的要求，避免过高或过低的环境温度对变频器造成影响。
三、安装步骤1. 将变频器固定在安装位置：使用合适的支架将变频器固定在安装位置上，确保其牢固稳定。
2. 连接电源线：根据变频器的电源需求，连接适当规格的电源线。
确保接线正确无误，并且接线端子紧固可靠。
3. 连接电机：根据实际需求，选择适当的电机连接方式，如三相异步电机的星-三角起动。
确保电机的接线正确，并进行绝缘测试。
4. 连接信号线：根据变频器的控制需求，连接合适的信号线，如开关量信号、模拟量信号等。
确保连接正确并紧固可靠。
5. 连接外部设备：根据实际需求，连接外部设备，如温度传感器、流量计等。
确保连接正确，并进行相关测试和调试。
6. 接地处理：对于变频器和相关设备，进行良好的接地处理，确保安全可靠。
四、安装注意事项在进行变频器安装的过程中，需要注意以下几点：1. 安装位置选择：避免变频器与有害物质、强电磁场等设备靠近，以免影响其正常运行。
2. 接线注意事项：确保接线正确无误，并且接线端子紧固可靠，避免接线松动导致故障。
3. 散热处理：确保变频器有足够的散热空间，避免过高温度影响其寿命和性能。
4. 绝缘测试：在连接电机和信号线之前，进行绝缘测试，确保安全可靠。
5. 定期检查：定期对变频器及其相关设备进行检查和维护，保证其正常运行。
五、总结本文介绍了变频器的安装方案，主要包括前期准备、安装步骤、注意事项等内容。
变频器安装方案
变频器安装方案I. 简介在工业领域，变频器是一种用于调节电机转速的设备。
它通过改变输入电压频率，实现对电机转速的精确控制。
本文将介绍变频器的安装方案，确保安装过程顺利、安全。
II. 安装前的准备在具体进行变频器的安装前，我们需要进行以下准备工作：1. 设计方案：根据实际需求，制定变频器的安装方案。
其中包括确定安装位置、选择适当的变频器型号以及相关配件。
2. 检查电气系统：确保电气系统能够满足变频器的运行需求，包括电压稳定性、线路容量等。
3. 安全措施：在安装前，确保所有电源都已断开，并使用绝缘手套、眼镜等个人防护设备。
III. 变频器安装步骤按照以下步骤进行变频器的安装：1. 安装位置选择：选择适当的位置安装变频器，远离水源、高温等可能造成设备损坏的地方。
2. 安装支架：根据变频器的重量和尺寸，选择合适的支架，并确保安装牢固。
3. 连接电源：将变频器与电源连接，确保电源稳定并符合变频器的要求。
注意正确接线，避免短路和电源过载。
4. 连接电机：将变频器与电机连接，使用适当的电缆和连接器。
在连接过程中，确保接线牢固可靠，避免接触不良导致的故障。
5. 地线接线：将变频器连接到地线，确保设备的安全运行。
6. 启动测试：在安装完成后，进行启动测试。
通过调节参数和监测设备运行状态，确保变频器正常工作。
IV. 安装后的注意事项安装完成后，我们需要注意以下事项来确保变频器的正常运行：1. 维护保养：定期清洁变频器，确保设备正常运行。
根据设备手册中的要求，进行维护保养工作。
2. 环境条件：避免变频器暴露在高温、潮湿、尘土飞扬等恶劣环境中，以防止设备损坏。
3. 温度控制：确保变频器在规定的工作温度范围内运行，避免过热。
4. 安全措施：在操作变频器时，遵循相关的安全操作规程，确保人员安全。
V. 结论变频器的安装是确保其正常运行的关键步骤。
通过选择合适的安装位置、正确接线以及注意维护保养等措施，可以提高变频器的使用寿命和性能稳定性。
变频器安装方案
变频器安装方案一、引言随着科学技术的不断进步和工业自动化的推广，变频器作为一种重要的电气设备，被广泛应用于机械设备的控制系统中。
本文将就变频器的安装方案进行详细介绍，确保变频器的正确安装和稳定运行。
二、变频器安装前的准备工作在进行变频器安装之前，需要做一些准备工作，以确保安装的顺利进行。
具体准备工作包括：1. 购买合适的变频器：根据所需的功率和控制要求，选择适合的变频器型号，并进行购买。
2. 检查电气系统：在安装变频器之前，需要仔细检查电气系统的配电箱、电缆和接地系统等，确保它们符合安全标准，并能满足变频器的需求。
3. 准备必要的安装工具：如螺丝刀、电缆插头、电缆扎带等工具，以便在安装过程中使用。
三、变频器安装步骤1. 安装变频器附件：首先，根据变频器附件的说明书，将变频器附件固定在安装位置上，确保其稳固可靠。
2. 连接电源线：将电源线接头连接到变频器的电源输入端，注意参照变频器的说明书，确保正确连接相线和零线，并进行可靠的绝缘处理。
3. 连接电机电缆：将电机电缆引入变频器的电机输出端，并根据电缆的规格要求，按照正确的相线接线方式连接电机电缆，并进行可靠的绝缘处理。
4. 连接控制信号线：根据需要，将控制信号线连接到变频器的控制输入端，如外部控制线、速度反馈线等，确保正确连接，并进行必要的绝缘处理。
5. 检查连接工作：在安装完成后，对所有的连接进行仔细检查，确保连接牢固可靠，并没有错误接线。
6. 接通电源：在连接完成后，将变频器的电源接通，并按照说明书进行变频器的参数设置和调试工作。
四、安装注意事项在进行变频器安装的过程中，需要注意以下几点：1. 安全第一：在安装变频器之前，务必断开电源，防止电击事故的发生。
2. 防止电磁干扰：将变频器安装在远离其他电气设备和敏感电子设备的位置，以避免电磁干扰对其他设备造成影响。
3. 良好的散热条件：变频器在正常工作时会产生一定的热量，所以在安装时，要保证变频器周围有足够的散热空间，并避免将其放置在高温或封闭的环境中。
变频器拆除及安装方案
变频器拆除及安装方案一、背景变频器在电力传输和控制系统中扮演着重要的角色。
然而，在一些情况下，需要对变频器进行拆除和安装。
本文档旨在提供变频器拆除及安装方案的指导。
二、拆除步骤1. 断电：在开始拆除之前，务必先将电源断开，确保安全操作。
2. 拆卸连接线：拆下与变频器相连接的电源线和控制线。
3. 拆下散热器：如果变频器配备了散热器，需要根据制造商的说明书，将散热器拆下。
4. 拆卸螺栓和支架：使用适当的工具，将螺栓和支架拆下，将变频器从固定位置移开。
5. 检查并清理：在拆除变频器后，应检查连接线和零部件是否损坏，并进行清理工作，确保安装环境清洁。
三、安装步骤1. 准备工作：确保拆除变频器的位置已经清理干净，准备好所需的安装工具。
2. 定位安装位置：根据需要和实际要求，确定变频器的安装位置，并将其固定在合适的位置。
3. 连接电源和控制线：根据变频器和设备的要求，将电源线和控制线正确连接。
4. 安装散热器：如果变频器需要配备散热器，请按照制造商的说明书进行安装。
5. 固定螺栓和支架：使用适当的工具，将螺栓和支架固定好，确保变频器牢固安装在位置上。
6. 检查和测试：在安装完成后，务必进行检查和测试，确保变频器的正常运行。
四、安全注意事项1. 在执行任何操作之前，务必断开电源以确保安全。
2. 根据制造商的指导，正确操作并使用适当的工具。
3. 在拆除和安装过程中，小心处理变频器和相关设备，避免造成损坏。
4. 在安装过程中，确保连接线正确连接，并检查所有固定螺栓是否牢固。
5. 完成安装后，进行必要的检查和测试，以确保变频器正常运行。
这份文档提供了变频器拆除及安装的步骤和注意事项。
根据实际情况和制造商的指导，进行安全而有效的变频器拆除及安装是至关重要的。
务必谨慎操作，并确保遵守安全规定和标准。
变频器安装方案范文
变频器安装方案范文变频器是一种能够调整电机转速的电力调节设备，广泛应用于工业领域中的各种机械设备。
安装变频器需要正确的方案和步骤，下面将详细介绍变频器的安装方案。
一、方案设计1.确定变频器的安装位置：变频器应尽可能安装在通风良好、温度较低且干燥的地方，以保证其正常运行和散热效果。
2.确定变频器与电动机之间的电缆布线：根据现场情况和变频器的功率、电机的功率来确定电缆的型号和截面积，同时要考虑电缆的长度和线路的布置方式，避免干扰和损耗。
3.确定变频器的接地方案：变频器必须有良好的接地，一般采用单点接地，接地电阻应满足规定的要求，并与变频器的外壳通过金属导线连接。
二、安装步骤1.安装变频器支架：根据变频器的尺寸和重量，选择合适的支架进行安装，固定在坚固的墙壁或底座上。
支架的选择要符合设计标准，以确保安装牢固稳定。
2.安装电缆：将电缆沿着预定的路径穿过指定的线槽，并连接到变频器和电动机的对应接线端子上。
在接线过程中需注意正确连接相位，并紧固好接头，确保电缆连接牢固可靠。
3.连接控制信号线：根据设计需求，将控制信号线连接到变频器的控制接口上。
一般包括启停信号线、速度调节信号线等。
这些信号线的连接要正确可靠，以确保控制效果和安全性。
4.接通电源：在确认所有接线无误后，首先接通变频器的电源，检查电源电压是否符合变频器的要求。
然后再接通电动机的电源，确保电机能正常运转。
5.配置参数：根据实际应用需求，对变频器进行参数配置，如设定电机的额定功率、额定电流、额定转速等。
这些参数的合理配置可以确保变频器和电机的正常工作和保护电机。
三、注意事项1.安全第一：在安装变频器之前，在断电状态下进行操作，并确保所有接线正确接地和固定。
不得将手带有静电接触变频器内部元器件。
2.防止渗水：安装变频器的场所应做好防水措施，避免发生电路短路或内部元器件受潮等故障。
3.保持通风：变频器的散热效果直接影响其工作效率和寿命，要确保其安装位置通风良好，不得堵塞散热孔。
电力变频器安装施工方案
电力变频器安装施工方案1.设计方案：根据实际情况，确定电力变频器的选型和数量，并制定详细的施工流程和安全措施。
2.材料准备：根据设计方案，准备所需的电力变频器、连接电缆、电缆槽、接线端子、电缆标识、接地线等材料。
3.施工准备：确定施工地点，清理工地并确保通风、无水和防尘。
检查电力变频器的外观和标志，确认其完好无损。
4.安装电力变频器：根据设计方案将电力变频器安装在固定位置上，确保其垂直、水平和稳定。
根据变频器的安装说明书进行连接，注意电源和信号线的正确接线方法。
5.连接电缆：根据设计方案将电缆从供电箱引出，并连接到变频器的电源输入端。
根据电机的额定功率和电缆的规格，选择合适的电缆规格和截面积进行连接。
6.接地处理：为电力变频器和电机进行接地处理，将接地线连接到设备上的接地螺钉，并与接地母线进行连接。
确保接地线的连接牢固可靠。
7.调试和试运行：根据设备的说明书和设计方案，对电力变频器进行参数设置和调试。
调整变频器的频率和转速，确保其正常工作。
对电机进行试运行，观察其运行状态和性能参数。
8.安全措施：在施工过程中要注意安全，戴好个人防护装备，确保工人的安全。
禁止未经授权人员接近施工现场，确保设备运行时周围没有人员。
9.文档整理：施工完成后，整理安装施工记录、电器图纸和设备资料，做好设备的档案记录。
10.客户培训和验收：对施工完成的项目进行客户培训，教授操作和维护方法，并进行设备的验收。
确保客户对设备的操作和维护有一定的了解。
以上是电力变频器安装施工方案的一般步骤，具体操作需要根据实际情况进行调整。
在施工过程中要严格按照相关标准和规范进行操作，确保设备安装质量和施工安全。
同时，施工人员应具备一定的专业知识和技能，以保证施工工作的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器安装方案 The latest revision on November 22, 2020
温州市综合材料生态处置中心
焚烧、固化及附属设施设备安装及调试项目
变频器施工方案
编制：
审核：
批准：
上海灿州环境工程有限公司、中易建设有限公司（联合体）
二0一五年10月
目录
1、适用范围
2、施工准备
3、安装操作流程
4、安装人员
5、风险分析及预防措施
说明：因变频器是柜体式（配电柜）安装，所以先安装柜体根据成套配电柜及动力开关柜安装施工工艺标准（HFWX.QB/1-6-009-
2004）施工。
1.适用范围：
温州市综合材料生态处置中心焚烧及附属设施设备安装及调试工程电气安装成套配电柜，动力开关柜安装及二次回路接线。
2、施工准备
2.1设备及材料要求
业技术标准，符合设计要求并有出厂合格证。
设备应有铭牌并注明
厂家名称，附件备件齐全。
“长城”标志合格证。
2.2主要机具
2.3施工材料准备工期：半天
3、安装操作流程
3.1安装流程
设备开箱检查——设备搬运——基础槽钢制作安装——原接触器
开关柜体的拆除搬运——调频器柜体安装及开关柜体安装——调频
器的安装——控制调频器接触器、开关的安装——二次回路接线—
—送电调试变频器——动力电缆施放对接——试验调整——送电联
动试车——联动试车成功交付运行
3.2设备开箱检查
3.2.2 4内部检查：电器设置及元件无损伤裂缺陷。
3.3设备搬运
3.4柜体基础槽钢制作安装
触器开关
柜体的拆
除搬运
3.6调频器柜体及控制调频器开关、接触器柜体(原65T引风机送风
机触器开关柜体)安装
Φ12.2mm孔高压柜体钻Φ16.22mm孔。
分别用ΦM12、ΦM16镀锌螺丝固定。
允许偏差见表：
2铜线与柜体上的接地端子连接牢固。
3.7变频器的安装
——+40℃，测试环境温度的点应在距变频器约5cm处。
在环境温度大于+40℃的情况下，每增加5℃，其运行功率下降30%。
相对湿度应不超过90%，无结露现象。
在变频器安装的位置应无阳光、无腐蚀性气体及易燃气体、尘埃少、海拔低于1000m、垂直安装、保证热空气排除新的空气进入机柜门入口的通道、无震动。
≧100mm;上下方：≧150mm。
为了防止异物掉在变频器的出风口阻塞风道，必须在变频器出风口的上方加装保护罩。
7天
3.8控制调频器接触器、开关的安装
7天
3.9二次回路接线
3.10变频器的调试
3.11电源电缆和负荷电缆的施放和对接
3.12试验调整
3.13送电联动试车
4、安装人员
4,1电工： 2人
4.2起重工： 1人
4.3电气焊工： 1人
5、风险分析及预防措施
5.1触电：必须办理停电手续
5.2机械伤害：搬、抬必须两人以上进行，有专业起重工进行作业。
5.3有毒有害气体超标：动火必须办理动火证，和其他各种作业票证。
5.4落物伤人：作业时要带好安全帽。
5.5高空坠落：高空作业要记好安全带。
5.6工机具丢失：工机具设有专人保管。
