图书管理系统的面向对象需求模型
面向对象设计之3_基于UML的图书管理系统的分析与设计
基于UML的图书管理系统的需求分析与设计摘要：本文对面向对象的概念、UML产生的背景及其基本内容进行了阐述，在对图书馆图书管理系统进行功能描述和需求分析的基础上，结合软件工程和面向对象需求分析，设计了基于UML的用例图、包图和顺序图，状态图等语言机制的图书馆图书管理系统模型。
关键词：UML；建模语言；面向对象；需求分析；图书管理系统1关于面向对象面向对象是一种的程序设计方法，或者说它是一种程序设计类型，其基本思想是使用对象，类，继承，封装，消息等基本概念来进行程序设计。
它是从现实世界中客观存在的事物（即对象）出发来构造软件系统，并在系统构造中尽可能运用人类的自然思维方式，强调直接以问题域（现实世界）中的事物为中心来思考问题，认识问题，并根据这些事物的本质特点，把它们抽象地表示为系统中的对象，作为系统的基本构成单位（而不是用一些与现实世界中的事物相关比较远，并且没有对应关系的其它概念来构造系统）。
这可以使系统直接地映射问题域，保持问题域中事物及其相互关系的本来面貌。
它可以有不同层次的理解：（1）从世界观的角度可以认为：面向对象的基本哲学是认为世界是由各种各样具有自己的运动规律和内部状态的对象所组成的；不同对象之间的相互作用和通讯构成了完整的现实世界。
因此，人们应当按照现实世界这个本来面貌来理解世界，直接通过对象及其相互关系来反映世界。
这样建立起来的系统才能符合现实世界的本来面目。
（2）从方法学的角度可以认为：面向对象的方法是面向对象的世界观在开发方法中的直接运用。
它强调系统的结构应该直接与现实世界的结构相对应，应该围绕现实世界中的对象来构造系统，而不是围绕功能来构造系统。
（3）从程序设计的角度来看，面向对象的程序设计语言必须有描述对象及其相互之间关系的语言成分。
这些程序设计语言可以归纳为以下几类：系统中一切皆为对象；对象是属性及其操作的封装体；对象可按其性质划分为类，对象成为类的实例；实例关系和继承关系是对象之间的静态关系；消息传递是对象之间动态联系的唯一形式，也是计算的唯一形式；方法是消息的序列。
图书管理系统需求分析
图书管理系统需求分析图书管理系统需求分析随着图书馆规模的扩大和管理的复杂化，图书管理系统成为了图书馆运营的必要工具。
本文将对图书管理系统的需求进行分析，包括用户需求、功能需求、性能需求、界面需求、技术需求和商业需求等方面。
一、用户需求图书管理系统的主要用户包括图书馆管理员、读者和出版社。
管理员需要一个高效、易用的系统来管理图书、读者和图书馆日常运营。
读者需要一个方便、友好的系统来查询图书、借阅和续借。
出版社需要一个开放、灵活的系统来管理图书信息和新书发布。
二、功能需求1、图书管理：包括图书信息录入、查询、修改和删除等功能。
2、读者管理：包括读者信息录入、查询、修改和删除等功能。
3、借阅管理：包括借书、还书、续借和预约等功能。
4、库存管理：包括库存查询、入库和出库等功能。
5、统计分析：包括借阅统计、读者统计和图书统计等功能。
6、系统管理：包括系统设置、权限管理和日志等功能。
三、性能需求1、稳定性：系统应能够保持长时间稳定运行，避免因硬件或软件故障导致的数据损失。
2、安全性：系统应能够保障数据安全，避免未授权访问和数据泄露。
3、可靠性：系统应能够提供可靠的图书管理和借阅服务，避免因系统故障导致借阅流程受阻。
4、响应速度：系统应能够快速响应读者的查询、借阅和续借请求。
四、界面需求1、易用性：系统应具有简单的操作流程和直观的用户界面，方便用户使用。
2、美观性：系统应具有美观的界面设计，提高用户的使用体验。
3、设计风格：系统应保持一致的设计风格，确保各个功能模块的统一性和协调性。
五、技术需求1、前端技术：应选择适合图书管理系统的前端开发框架和库，例如React、Vue等。
2、后端技术：应选择稳定、高效的后端开发框架和技术，例如Spring、MySQL等。
3、数据库选择：应选择适合图书管理系统的数据库，例如MySQL、Oracle等。
六、商业需求1、系统开发成本：应考虑系统开发的成本，包括人力、硬件和软件等费用。
面向对象的数据建模方法介绍
面向对象的数据建模方法介绍面向对象的数据建模是一种在软件开发过程中广泛应用的方法，旨在通过将现实世界的事物抽象成对象，对事物之间的关系进行建模和描述。
本文将介绍面向对象的数据建模方法，包括实体关系模型(ERM)、统一建模语言(UML)和面向对象数据库。
一、实体关系模型(ERM)实体关系模型是一种常用的数据建模方法，用于表示现实世界中各个实体之间的关系。
在ERM中，实体用矩形框表示，属性用椭圆表示，关系用菱形表示。
通过定义实体、属性和关系之间的约束和限制，可以精确描述现实世界的结构和行为。
举例来说，假设我们要建立一个图书馆管理系统，可以使用ERM来描述图书、读者和借阅等实体之间的关系。
图书可以有属性如书名、作者和出版日期，读者可以有属性如姓名、年龄和性别，而借阅则将图书和读者关联起来，表示读者借阅了某本图书。
二、统一建模语言(UML)统一建模语言是一种广泛使用的面向对象建模语言，用于描述软件系统的结构和行为。
UML提供了一系列图表，包括类图、对象图、用例图和活动图等，可以方便地对系统进行建模和分析。
在UML中，类图是最常用的图表之一，用于表示系统中的类和类之间的关系。
每个类都有属性和方法，与ERM中的实体和属性类似。
通过类图可以清晰地展示系统的结构，帮助开发人员理解和设计软件系统。
三、面向对象数据库面向对象数据库是一种将面向对象思想应用于数据库管理系统的方法。
传统的关系型数据库以表格形式存储数据，而面向对象数据库则将数据存储为对象，更贴近面向对象的思维方式。
面向对象数据库支持复杂的数据结构和对象之间的继承关系，可以更方便地进行数据操作和查询。
使用面向对象数据库可以有效地解决关系型数据库中数据表之间的复杂关系和数据冗余的问题。
总结：面向对象的数据建模方法是一种有效的软件开发方法，可以帮助开发人员更好地理解和描述现实世界中的事物和关系。
通过实体关系模型、统一建模语言和面向对象数据库等方法，可以将复杂的现实世界映射为清晰的数据结构，并支持系统的设计和开发。
图书管理系统 (需求分析+总体设计) (面向对象)

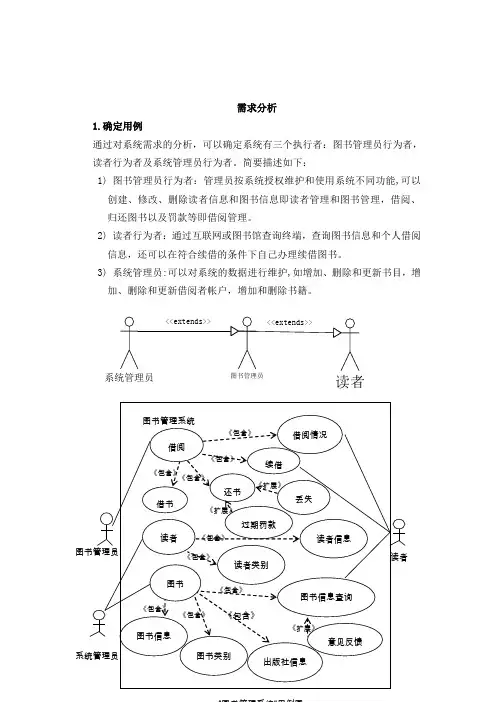

需求分析1.确定用例通过对系统需求的分析，可以确定系统有三个执行者：图书管理员行为者，读者行为者及系统管理员行为者。
简要描述如下：1)图书管理员行为者：管理员按系统授权维护和使用系统不同功能,可以创建、修改、删除读者信息和图书信息即读者管理和图书管理，借阅、归还图书以及罚款等即借阅管理。
2)读者行为者：通过互联网或图书馆查询终端，查询图书信息和个人借阅信息，还可以在符合续借的条件下自己办理续借图书。
3)系统管理员:可以对系统的数据进行维护,如增加、删除和更新书目，增加、删除和更新借阅者帐户，增加和删除书籍。
读者从图书管理系统的用例图可以看出有个六个用例：”读者用例，借阅用例，图书用例,借阅情况用例，续借用例，图书信息查询用例。
"系统边界有个三个行为者，即图书管理员，读者，以及一个系统管理员.从2-1图中我们还可以看出图中的每个用例之间的包含关系和扩展关系，读者用例包含关系是读者信息和读者类别；借阅包含关系是借书，还书，续借，借阅情况;而图中丢失和过期则是还书中的扩展；图书用例的包含关系是图书信息，图书类别，出版社信息及图书信息查询，其中意见反馈则是图书信息查询的扩展。
最高层用例图中展开读者借书的用例图如下图2-2所示:读者借助此图书管理系统子系统，可以进行一下操作:图2—2读者借助此图书管理系统子系统，可以进行一下操作：1.查询图书；2.预留图书;3.借书;4.还书;5.查阅借阅信息。
其中,在读者进行预留图书和查询借阅信息之前,读者必须先登录系统；读者进行还书操作时,必须保证图书完整;最高层用例图中展开图书馆管理员处理借书、还书等的用例图如下图2—3所示：图书管理员用例描述：图2—3图书管理员使用系统进行的操作主要有：1.处理读者的送还的图书；2.处理读者的借书要求3.处理读者的预留图书要求其中在处理还书时，要查看图书的完整性;处理读者借书时,要检查读者信息；最高层用例图中展开系统管理员进行系统维护的用例图如下图2—4所示:图2—4系统管理员使用系统进行的操作主要有：1.处理图书库里新书信息记录；2.处理图书库里旧图书的信息记录;3.处理新旧图书信息记录维护问题；4.处理新读者信息登记；5.处理已存在的读者信息记录;6.查询读者资料；7.添加书目信息;8.处理旧书目信息。
案例--“图书管理系统”面向对象分析与设计
案例“图书管理系统”面向对象分析与设计例如，“图书管理系统”面向对象分析与设计大致过程如下：1.需求调查分析需求调查分析的结果一般用文字描述，必要时也可用业务流程图辅助描述。
“图书管理系统”需求陈述如下：在图书管理系统中，管理员要为每个读者建立借阅账户，并給读者发放不同类别的借阅卡（借阅卡可提供卡号、读者姓名），账户内存储读者的个人信息和借阅记录信息。
持有借阅卡的读者可以通过管理员（作为读者的代理人与系统交互）借阅、归还图书，不同类别的读者可借阅图书的范围、数量和期限不同，可通过互联网或图书馆内查询终端查询图书信息和个人借阅情况，以及续借图书（系统审核符合续借条件）。
借阅图书时，先输入读者的借阅卡号，系统验证借阅卡的有效性和读者是否可继续借阅图书，无效则提示其原因，有效则显示读者的基本信息（包括照片），供管理员人工核对。
然后输入要借阅的书号，系统查阅图书信息数据库，显示图书的基本信息，供管理员人工核对。
最后提交借阅请求，若被系统接受则存储借阅纪录，并修改可借阅图书的数量。
归还图书时，输入读者借阅卡号和图书号（或丢失标记号），系统验证是否有此借阅纪录以及是否超期借阅，无则提示，有则显示读者和图书的基本信息供管理员人工审核。
如果有超期借阅或丢失情况，先转入过期罚款或图书丢失处理。
然后提交还书请求，系统接受后删除借阅纪录，并登记并修改可借阅图书的数量。
图书管理员定期或不定期对图书信息进行入库、修改、删除等图书信息管理以及注销（不外借），包括图书类别和出版社管理。
2. 用况健模（1）确定执行者通过对系统需求陈述的分析，可以确定系统有两个执行者：管理员和读者。
简要描述如下：1)管理员：管理员按系统授权维护和使用系统不同功能，可以创建、修改、删除读者信息和图书信息即读者管理和图书管理，借阅、归还图书以及罚款等即借阅管理。
2)读者：通过互联网或图书馆查询终端，查询图书信息和个人借阅信息，还可以在符合续借的条件下自己办理续借图书。
图书馆管理系统uml建模

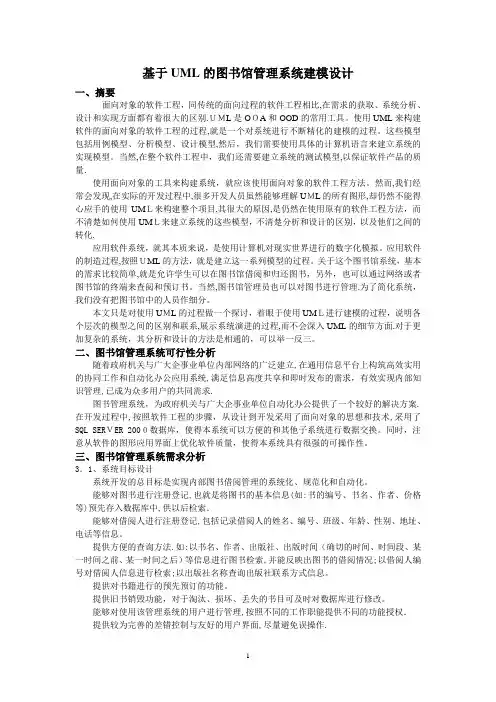

基于UML的图书馆管理系统建模设计一、摘要面向对象的软件工程，同传统的面向过程的软件工程相比,在需求的获取、系统分析、设计和实现方面都有着很大的区别.ＵＭL是OＯA和OOD的常用工具。
使用UML来构建软件的面向对象的软件工程的过程,就是一个对系统进行不断精化的建模的过程。
这些模型包括用例模型、分析模型、设计模型,然后，我们需要使用具体的计算机语言来建立系统的实现模型。
当然,在整个软件工程中，我们还需要建立系统的测试模型,以保证软件产品的质量．使用面向对象的工具来构建系统，就应该使用面向对象的软件工程方法。
然而,我们经常会发现,在实际的开发过程中,很多开发人员虽然能够理解UＭL的所有图形,却仍然不能得心应手的使用UMＬ来构建整个项目,其很大的原因,是仍然在使用原有的软件工程方法，而不清楚如何使用UMＬ来建立系统的这些模型，不清楚分析和设计的区别，以及他们之间的转化.应用软件系统，就其本质来说，是使用计算机对现实世界进行的数字化模拟。
应用软件的制造过程,按照ＵML的方法，就是建立这一系列模型的过程。
关于这个图书馆系统，基本的需求比较简单,就是允许学生可以在图书馆借阅和归还图书，另外，也可以通过网络或者图书馆的终端来查阅和预订书。
当然,图书馆管理员也可以对图书进行管理.为了简化系统，我们没有把图书馆中的人员作细分。
本文只是对使用UＭL的过程做一个探讨，着眼于使用UMＬ进行建模的过程，说明各个层次的模型之间的区别和联系,展示系统演进的过程,而不会深入UML的细节方面.对于更加复杂的系统，其分析和设计的方法是相通的，可以举一反三。
二、图书馆管理系统可行性分析随着政府机关与广大企事业单位内部网络的广泛建立,在通用信息平台上构筑高效实用的协同工作和自动化办公应用系统,满足信息高度共享和即时发布的需求，有效实现内部知识管理,已成为众多用户的共同需求.图书管理系统，为政府机关与广大企事业单位自动化办公提供了一个较好的解决方案.在开发过程中,按照软件工程的步骤，从设计到开发采用了面向对象的思想和技术,采用了SQL SERＶER 200０数据库，使得本系统可以方便的和其他子系统进行数据交换。
面向对象的分析设计实现图书管理系统
实验报告面向对象的分析设计实现—图书管理系统一.需求分析1.1系统需求描述一般图书馆管理系统主要用于对图书馆日常工作的管理，主要任务是用计算机对读者、图书等各种信息进行日常管理，如查询、修改、增加、删除、图书借阅和归还的管理等。
本系统实现了图书馆的信息化管理，完成了图书馆管理系统的基本功能。
一般图书馆管理系统主要包括用户登录子系统、用户管理子系统、图书管理子系统、图书借阅与归还、图书和用户信息查询子系统四个部分，各部分主要功能如下：用户登录子系统：用于数据库的连接，主界面的设计和不同身份用户的登录管理。
用户管理子系统：用于用户信息的管理，如用户添加、用户信息修改、用户删除。
图书管理子系统：用于图书信息的管理，如新书入库、图书信息修改、图书信息删除。
图书借阅与归还子系统：用于用户借阅和归还图书。
图书和用户信息查询:图书和用户信息的查询。
1.2系统功能结构图图 1.1 图书管理系统分析系统流程图1.3 系统解决方案以上述一般的图书管理系统分析为构思原型。
为简化系统，忽略掉其他复杂琐碎的功能需求，仅保留图书信息的录入、修改和读者借、续借、还的功能。
读者与管理员通过界面对象调用控制类对象，控制对象进行各种操作并把信息写入数据库。
二.系统设计2.1 系统E-R图图 1.2 用户实体图图1.3 书籍实体图图 1.4 实体属性图2.2数据库表结构表2.1 图书信息表表2.2 用户借阅表表2.3用户信息表2.3用例文档本系统共设置四个活动者。
分别是TT_People、TT_Registrar、TT_Reader 和TT_Database。
其中TT_People泛指与系统发生关系的人；TT_Registrar为系统管理员，负责添加、修改图书信息；TT_Reader为所有读者，读者可能发生借书、续借、还书的行为；TT_Database为存储各种信息的数据库对象。
另：考虑到现实图书馆中还存在“图书馆管理员”这一角色，但其所起的作用仅为代替读者完成各种系统操作，故没有设置此活动者。
图书管理系统面向对象分析与设计报告
图书管理系统面向对象分析与设计报告1.图书管理系统开发背景图书馆作为一种信息资源的集散地，图书和用户借阅资料繁多,包含很多的信息数据的管理,现今,有很多的图书馆都是初步开始使用,甚至尚未使用计算机进行信息管理.图书馆若采取手工方式对图书资料和图书借阅情况进行人工管理,由于资料繁多,手工处理的工作量大,整体管理效率低下，也不方便读者对图书资料的查阅。
基于以上情况，我们需要一套图书管理系统，来提高信息管理效率。
2.图书管理系统设计2。
2可行性分析本系统主要实现对图书馆信息的管理，主要功能为管理有关用户，资料，借阅的信息等.本系统结构分为用户和资料信息管理模块,查询模块，借阅信息管理模块。
用户和资料信息管理的功能是,维护和修改读者和资料信息。
查询模块的功能是，查询借阅信息,图书信息，用户信息.借阅信息管理的功能是，维护借阅信息，实现借书还书的自动化。
可见，本系统并不复杂，主要解决的问题是利用关键字对数据库进行查询。
2。
2 图书管理系统需求描述2.2.1 系统组成图书管理系统由一下几个子系统构成：1.系统管理员管理子系统2.图书管理员管理子系统3.读者子系统2。
2。
2系统框图2.2.3 系统参与者图书管理员,借阅者,系统管理员.三者间的关系如下图：其中，用户是多个，包括教员和学生，图书管理员是几个，系统管理员是一个至多个。
用户可以查询自己的借阅情况、分门别类的查询图书和借书，还书等。
图书管理员主要是日常操作有：处理图书借阅,查询用户和资料信息。
而系统管理员统筹管理图书的系统相关事宜，比如权限维护、增删用户和管理系统后台数据等。
2。
3 图书管理系统功能模型系统的参与者主要有三类：用户（也可称为借阅者）图书馆管理员图书馆管理系统维护者2。
3.1系统实体关系图2。
3.2功能模型的用例图2.3.3类图2。
3。
4 顺序图一级要求：2.3。
4.1新用户录入的用例图2.3.4。
2新资料录入的顺序图2.3.4。
3更改资料信息的顺序图2。
图书管理系统的面向对象软件分析
图书管理系统的面向对象软件分析由于本图书管理系统用例过多，本文用面向对象软件分析只分别对预订图书、借阅图书、归还图书、处理借书、维护图书这五个用例进行用例分析，并建立静态模型和动态模型。
一、预订图书1、确定分析类如图1所示为预订图书用例的分析类。
边界类：本用例使用“预订表单”来抽象读者与系统交互的图形界面。
控制类：本用例控制类为“预订控制者”，负责接收边界类“预订表单”的消息，将其发给实体类。
实体类：本用例涉及读者预订的图书信息，所以实体类为“图书”。
预订图书读者图12、静态模型各个类之间都是单向关联，控制类“预订控制者”接收来自边界类“预订表单”的消息，并发给实体类图书。
“预订表单”与“预订控制者”是一对一关联，因为读者预订的界面只有一个；“预订控制者”的0个或1个对象与图书的0个或1个对象关联，一个预订控制者每次处理一本图书。
预订控制者图书预定表单110..10..1图23、动态模型: 读者预定表单预订控制者图书1 : 输入预定图书信息()2 : 录入读者预订图书信息()3 : 验证图书是否能被预订()4 : 添加该读者预订图书信息()图3二、借阅图书 1、确定分析类如图3所示为借阅图书用例的分析类。
边界类：本用例使用“借阅表单”来抽象读者与系统交互的图形界面。
控制类：本用例控制类为“借阅控制者”，负责接收边界类“借阅表单”的消息，将其发给实体类。
实体类：本用例涉及读者借阅的图书信息，所以实体类为“图书”。
读者借阅图书图42、静态模型各个类之间都是单向关联，控制类“借阅控制者”接收来自边界类“借阅表单”的消息，并发给实体类图书。
“借阅表单”与“借阅控制者”是一对一关联，因为读者借阅的界面只有一个；“借阅控制者”的0个或1个对象与图书的0个或1个对象关联，一个借阅控制者每次处理一本图书。
借阅控制者图书借阅表单110..10..1图53、动态模型借阅表单借阅控制者图书 : 读者1 : 输入借阅图书信息()2 : 录入借阅图书信息()3 : 验证图书能否被借阅()4 : 添加该读者借阅图书信息()图6三、归还图书1、确定分析类如图5所示为归还图书用例的分析类。
图书管理系统的面向对象需求模型
5
预定图书
读者查询到自己需要的图书信息后，可
以通过网上系统进行预订
6
借阅图书
读者办理借阅图书手续
7
归还图书
读者办理归还图书手续
8
支付罚款
读者在还书时，如果所借的图书如果超
过了规定的借阅期限或损坏了图书，需
要支பைடு நூலகம்罚款
9
图书管
理员
处理还书
处理读者的还书操作
10
处理借书
处理读者的借书操作
2、读者登录图书管理系统；
3、读者搜索图书；
4、读者录入借书证信息；
5、系统自动对借书证进行有效性检查；
6、系统自动对所预定书籍进行信息检测，满足可预订条件，则 预订成功；
7、读者预订成功；
&该读者可借图书数量减少。
其他事件流：
1、读者登录账号或密码错误
、系统提示登录账号或密码错误；
、读者登录失败；
6、读者拿走图书；
7、该读者可借图书数量减少。
其他事件流：
1、读者借书证无效
、系统弹出借书证无效警告信息；
、图书管理员归还借书证；
、读者离开。
2、读者可借数等于0
、系统弹出可借数量为0警告信息；
、图书管理员归还借书证；
归还图书时，由图书管理员录入借书证号和待归还的图书编号， 显示借书证号、读者姓名、读书编号、读书名称、借书日期、应还日 期等信息，并自动计算是否超期以及超期的罚款金额；若图书有损坏， 由管理员根据实际情况从系统中选择相应的损坏等级，系统自动计算
损坏赔偿金额。完成归还操作的同时，修改相应图书信息的状态、修 改读者信息中的已借数量、在借书信息中对相应的借书记录做标记、 在还书信息中添加相应的记录。
图书馆管理系统uml建模--完美
基于UML的图书馆管理系统建模设计摘要在对 U M L 及用 U ML 建模的步骤作了简介之后, 介绍了在图书馆系统设计与开发中用 U M L建模的过程, 其中重点描述了图书馆借阅子系统中用例图、顺序图和类图, 总结了U M L建模优势。
一、UML简介及用UML建模步骤1. 1 U M L简介统一建模语言 U ML 是一个通用的可视化建模语言, 用于对软件进行描述、可视化处理、构造和建立软件系统制品的文档。
它记录了对必须构造的系统的决定和理解,可用于对系统的理解、设计、浏览、配置、维护和信息控制。
UM L的最终目标是在尽可能简单的同时能够对实际需要建立的系统的各个方面建模。
UML需要有足够的表达能力以便可以处理现代软件系统中出现的所有概念, 例如并发和分布, 以及软件工程中使用的技巧等。
1. 2 利用U ML 建模步骤a.建立需求模型。
主要通过用例图来描述该系统完成的主要功能。
这是系统设计人员与用户进行沟通后的产物, 也是提供给系统开发人员的粗放蓝图。
b.建立系统的对象模型。
UML的主要内容归纳为静态建模机制和动态建模机制。
静态模型描述系统的对象之间的静态关系, 使用UML的包图、类图和对象图;动态模型描述对象间的交互关系、对象的生命周期及其在生命周期中各种可能的状态和状态之间转换的约束,使用UML的顺序图、活动图和协作图。
c.建立系统的体系结构模型,定义系统的软、硬件体系结构及通信机制,使用UML的组件图、配置图。
d.在组件图的基础之上生成所选开发语言的代码框架,由系统设计转入开发阶段。
二、图书馆管理系统分析系统分析的目的是捕获和描述所有的系统需求, 并且建立一个模型来定义系统中主要的域类( 系统中的关键类) , 通过系统分析达到开发者和需求者的理解和沟通。
因此, 分析一般都是分析员和用户协作的产物。
在这个阶段, 程序开发者不应该考虑代码或程序的问题, 它只是理解需求和实现系统的第一步。
2. 1 需求分析分析的第一步是确定系统能够做什么? 谁来使用这个系统? 这些分别称用例( use cases) 和角色( actors) 。
面向对象图书管理系统需求分析+总体设计说明书
需求分析1.确定用例通过对系统需求的分析.可以确定系统有三个执行者：图书管理员行为者.读者行为者及系统管理员行为者。
简要描述如下：1)图书管理员行为者：管理员按系统授权维护和使用系统不同功能.可以创建、修改、删除读者信息和图书信息即读者管理和图书管理.借阅、归还图书以及罚款等即借阅管理。
2)读者行为者：通过互联网或图书馆查询终端.查询图书信息和个人借阅信息.还可以在符合续借的条件下自己办理续借图书。
3)系统管理员：可以对系统的数据进行维护.如增加、删除和更新书目.增加、删除和更新借阅者帐户.增加和删除书籍。
读者从图书管理系统的用例图可以看出有个六个用例：”读者用例.借阅用例.图书用例.借阅情况用例.续借用例.图书信息查询用例.”系统边界有个三个行为者.即图书管理员.读者.以及一个系统管理员。
从2-1图中我们还可以看出图中的每个用例之间的包含关系和扩展关系.读者用例包含关系是读者信息和读者类别；借阅包含关系是借书.还书.续借.借阅情况；而图中丢失和过期则是还书中的扩展；图书用例的包含关系是图书信息.图书类别.出版社信息及图书信息查询.其中意见反馈则是图书信息查询的扩展。
最高层用例图中展开读者借书的用例图如下图2-2所示:读者借助此图书管理系统子系统,可以进行一下操作：图2-2读者借助此图书管理系统子系统,可以进行一下操作：1.查询图书；2.预留图书；3.借书；4.还书；5.查阅借阅信息。
其中,在读者进行预留图书和查询借阅信息之前,读者必须先登录系统;读者进行还书操作时,必须保证图书完整;最高层用例图中展开图书馆管理员处理借书、还书等的用例图如下图2-3所示：图书管理员用例描述:图2-3图书管理员使用系统进行的操作主要有:1.处理读者的送还的图书；2.处理读者的借书要求3.处理读者的预留图书要求其中在处理还书时,要查看图书的完整性;处理读者借书时,要检查读者信息; 最高层用例图中展开系统管理员进行系统维护的用例图如下图2-4所示：图2-4系统管理员使用系统进行的操作主要有:1.处理图书库里新书信息记录；2.处理图书库里旧图书的信息记录；3.处理新旧图书信息记录维护问题；4.处理新读者信息登记；5.处理已存在的读者信息记录；6.查询读者资料；7.添加书目信息；8.处理旧书目信息。
应用面向对象技术与UML方法分析图书管理系统( 需求)
3.找谁
二、 UML静态模型—类图回顾 1.类图概念 类图描述了系统中的类及其相互之间 的各种关系，其本质反映了系统中包 含的各种对象的类型以及对象间的各 种静态关系（关联，子类型）。
一、UML静态模型—类图回顾
类图图符表示：
类名
WashingMachine
简单名 路径名 公有（+） 私有（-） 受保护（#）
1.“借阅者查找图书”用例描述
基本工作流程如下： ① 借阅者希望通过系统查询图书的信息。 ② 借阅者通过自助系统的用户界面SearchBookWindow录入图书的 ISBN/ISSN号，请求查找图书信息。 ③ 用户界面SearchBookWindow根据图书的ISBN/ISSN号将Book类实例 化，并请求图书信息。 ④ Book类实例化对象根据图书的ISBN/ISSN号加载图书信息，并提供 给用户界面SearchBookWindow。 ⑤ 用户界面SearchBookWindow向读者提示该图书信息。
第二步：分析需求
OOA分析过程
分析 用户 需求
系统分析员应 该深入地理解 用户需求，抽 象出目标系统 的本质属性， 并用模型准确 表示来 ；另 外要向领域专 家学习。
识别 类与 对象
确定问 题域中 的类和 对象
确定对 象的内 部特征
确定对 象的属 性的操 作
识别对 象之间 的关系
分类关系(一般 /特殊)、组成 关系(整体/部 分)，还有反映 对象属性之间 联系的实例连 接、反映对象 行为之间依赖 关系的消息等
借阅者进行的活动
用例
查找图书 登陆系统 查询个人信息 预定图书 借阅图书 归还书籍
可以通过图书名称或ISBN/ISSN号查找图书的详 细信息 能够根据图书证编号和相关密码登陆自助机器， 查询图书信息、个人信息和进行图书预定。 每个借阅者都可以通过自主机器在登陆后查询自 己的信息，但是不允许在未授权的情况下查询其 他人的信息。 登陆自助机器后，借阅者可与预定相关书籍。 可以通过图书管理员借阅相关书籍。 通过图书管理员归还书籍，如果没按时归还或书 籍损坏，需要缴纳罚金。
面向对象软件工程-图书管理信息系统需求分析
面向对象软件工程说明书目录1. 导论 (1)1.1 系统目标 (1)1.2 系统范围 (1)1.3项目目标和成功标准 (1)1.4 定义定义、首字母缩写词和缩写词 (1)1.5参考书目 (2)1.6总结 (2)2. 当前系统 (2)3.建议的系统 (2)3.1概述 (2)3.1.1系统描述 (2)3.1.2运行环境 (2)3.2功能需求 (3)3.3非功能需求 (4)3.3.1 可用性 (4)3.3.2可靠性 (4)3.3.3性能 (4)3.3.4接口 (5)3.4系统模型 (5)3.4.1场景 (5)3.4.2用例模型 (8)3.4.3对象模型 (20)3.4.4动态模型 (22)4术语表 (26)导论1.1 系统目标本系统通过强大的计算机技术给图书管理人员和读者借、还书带来便利。
本系统除了图书馆内管理的一般功能还外，还包括网上在线查询图书信息、查询本人的借阅情况和续借等功能。
目标还包括：✧减少人力与管理费用；✧提高信息准确度；✧改进管理和服务；✧建立高效的信息传输和服务平台，提高信息处理速度和利用率；✧系统设计优良，界面设计精美、友好、快捷，人性化设计，后台管理功能强大、效率高；✧更简便、信息化程度更高的图书管理流程；1.2 系统范围该系统的执行者有管理员和用户，管理员：图书管理系统的管理人员，根据用户的借阅信息更改图书信息，根据用户情况更改人员信息，用户：借阅图书的读者。
1.3项目目标和成功标准通过本项目熟悉需求获取和需求分析的过程，并开发出符合要求的软件产品。
1.4 定义定义、首字母缩写词和缩写词无1.5参考书目《软件工程》——叶俊民编著，清华大学出版社《软件工程》——鄂大伟编著，清华大学出版社1.6总结本文档主要是要完成对图书馆管理系统的需求获取和分析，通过需求获取得到系统的功能性需求和非功能性需求，通过分析画出系统的用例图、类图和顺序图等静态和动态模型。
2. 当前系统无3.建议的系统3.1概述3.1.1系统描述本系统最终用户是面向管理员（图书管理员和其它管理人员）、读者（老师和同学等）。
图书馆管理系统(面向对象)
9.4.1 系统中主要的类
① 参与者相关的类 ② 系统中用到的其他类
（1）参与者相关的类
（2）系统中用到的其他类
9.4.2 各个类之间的关系
9.5 系统的配置与实现
9.5.1 系统的组件图 9.5.2 系统的配置图
1 业务对象组件图
2. 用户界面的组件图
UpdateBorrowerFram e.j ava BorrowerFrame.j ava M ai nWi ndow.j ava Cancel Reservati onFrame.j ava BrowseWi ndow.j ava Reservati onFrame.j ava
2. 系统管理员添加借阅者帐户的时序图
: Maintenance Wdministrator
1: create borrower( ) 2: create(String, String)
3. 系统管理员删除书目的时序图
4. 图书管理员处理书籍借阅的时序图
5. 图书管理员处理书籍归还的时序图
: Borrower : Librarian : Return Window : Item : Loan
1: give the book 2: return item( ) 3: check( ) 4: ok 5: update( )
6: update( )
6. 借阅者查询书籍信息的时序图
: Borrower : Maintenance Window : Item
: Title
2. 系统管理员删除书籍的协作图
1: remove item( ) : Maintenance Window : Administrator 2: find(String) 3: create(Integer, Title) : Item
面向对象分析设计案例
面向对象分析设计案例在软件开发领域，面向对象分析设计（OOAD）是一种常用的方法论，它将系统看作是一组对象的集合，这些对象之间通过消息传递进行通信和协作。
本文将以一个简单的图书馆管理系统为例，介绍面向对象分析设计的基本概念和流程。
首先，我们需要明确系统的需求和业务场景。
图书馆管理系统主要包括图书管理、读者管理、借阅管理等功能。
在面向对象分析阶段，我们需要识别系统中的各种对象，并分析它们之间的关系和行为。
在这个案例中，我们可以识别出图书、读者、图书管理员、借阅记录等对象。
接下来，我们需要对每个对象进行分析，包括属性和方法的识别。
以图书对象为例，它可能包括书名、作者、出版社、ISBN号等属性，而方法可能包括借阅、归还等操作。
通过对每个对象的分析，我们可以建立起对象模型，明确对象之间的关系和交互方式。
在面向对象设计阶段，我们需要将对象模型转化为类和接口，定义类的属性和方法，以及类之间的继承和关联关系。
在图书馆管理系统中，我们可以定义图书类、读者类、图书管理员类等，通过继承和接口实现来建立它们之间的关系。
同时，我们还需要设计相应的界面和交互逻辑，确保系统能够满足用户的需求。
除此之外，面向对象分析设计还强调系统的可扩展性和可维护性。
在设计阶段，我们需要考虑到未来可能的变化和扩展，尽量降低系统的耦合度，提高系统的灵活性和可重用性。
在图书馆管理系统中，我们可以通过设计插件机制和扩展接口，来支持新的业务需求和功能扩展。
总的来说，面向对象分析设计是一种强调抽象、模块化和分层的方法论，它能够帮助我们理清系统的结构和功能，提高系统的设计质量和开发效率。
通过本文的案例介绍，相信读者对面向对象分析设计有了更深入的理解，能够在实际项目中更好地应用这一方法论。
图书馆管理系统需求规格参考说明书
图书馆管理系统运用面向对象方法对图书馆管理系统进行分析,包括:需求分析;系统用例模型;系统动态模型;包图设计;系统类模型；系统部署。
一、需求分析（一) 系统总体功能需求图书馆可以为借阅者提供借还书、续借、查询书目等服务,借阅者分为普通借阅者和借书员,还可以是图书管理员(以下提到的借阅者都为普通借阅者),普通借阅者每次最多能借3本书，期限为4周,除普通借阅者的其他人员每次借书最多能借6本书，期限为８周。
借书员主要负责借还及续借书、收取延期罚款等工作，图书管理员负责图书信息的增减及读者信息的维护.所有人员都可以浏览和查询图书信息，借阅者还可以查询自己的借书历史记录，包括借书数目、日期、是否过期等．经过初步分析,图书馆管理系统应该具有以下几个模块：1．借书模块2．还书模块3．续借书模块4．图书信息查询模块5．图书管理模块6．借阅者信息管理模块(二）图书借书模块功能分析图书借阅功能需要完成借阅者对相应图书的借阅。
借阅者的借阅数量是有限定的，系统会自动检查是超过限定借阅的数量,若超过限定数量则不允许借阅。
若当前要借阅的图书已经被其他人预约,读者也无法完成借阅.(三)图书还书模块功能分析图书归还功能需要完成图书的归还工作.若当前图书已经超过归还期，则提示读者缴纳相应的罚款。
（四）图书续借书模块功能分析图书续借功能需要完成图书的续借工作。
系统自动检测图书是否超期,若超期则提示读者缴纳罚款。
系统还会检测是否超过限定的续借次数,若超过则提示读者不能续借。
（五）图书信息查询模块功能的需求图书查询功能可以实现对图书、作者、出版社等信息的查询及图书是否在馆查询,可否预约或借阅查询.图书查询功能是查找出满足相应条件的图书信息（书名、作者、出版社、当前状态等）。
系统可以自动统计出满足条件的图书数量，并显示是否可以借阅或预约,是否在馆。
借阅者还可以查询自己的借阅记录.（六)图书管理模块功能的需求需要实现的功能为：图书编目，图书注册，更新书目,图书删除．1) 图书编目:对图书馆新引进的书进行编制唯一的号码(贴条码）,以便于图书的管理和查找。
图书管理系统的面向对象需求模型
图书管理系统的面向对象需求模型一、问题陈述在图书管理系统中，管理员为每个读者建立一个账户，账户内存储读者个人的详细信息，并依据读者类别的不同给每个读者发放借书证（提供借书证号、姓名、部门或班级等信息）。
读者可以凭借书证在图书馆进行图书的借、还、预订、查询等操作，不同类别的读者在借书限额以及还书期限有所不同。
借阅图书时，由管理员录入借书证号，系统首先验证该借书证号的有效性，若无效，则提示无效的原因；若有效，则显示借书证号、姓名、借书限额、已借数量、可再借数量等信息，本次实际借书的数量不能超出可再借数量的值。
完成借书操作的同时要修改相应图书信息的状态、读者信息中的已借数量、在借阅信息中添加相应的记录。
归还图书时，由图书管理员录入借书证号和待归还的图书编号，显示借书证号、读者姓名、读书编号、读书名称、借书日期、应还日期等信息，并自动计算是否超期以及超期的罚款金额；若图书有损坏，由管理员根据实际情况从系统中选择相应的损坏等级，系统自动计算损坏赔偿金额。
完成归还操作的同时，修改相应图书信息的状态、修改读者信息中的已借数量、在借书信息中对相应的借书记录做标记、在还书信息中添加相应的记录。
预订图书时，读者自行根据管理员给定的账户登陆系统，并查询自己想预订的图书信息进行预订，图书管理员根据图书的相关信息进行判断是否可以预订，若图书达不到预订要求则取消预订，若图书达到要求则预订成功，并修改相应图书信息的状态、修改读者信息中的借阅数量、在借出信息中对相应的借阅书籍记录做标记、在还书信息中添加相应的记录。
图书管理员不定期地对图书信息进行添加、修改和删除等操作，在图书尚未归还的情况下不能对图书信息进行删除。
也可以对读者信息进行添加、修改、删除等操作，在读者还有未归还的图书的情况下不能进行删除读者信息。
系统管理员主要进行发布公告、维护图书、维护图书类别、维护图书管理员、设置罚款、查询数据、配置系统、统计数据、数据备份和数据恢复等处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图书管理系统的面向对象需求模型
一、问题陈述
在图书管理系统中，管理员为每个读者建立一个账户，账户内存储读者个人的详细信息，并依据读者类别的不同给每个读者发放借书证（提供借书证号、姓名、部门或班级等信息）。
读者可以凭借书证在图书馆进行图书的借、还、预订、查询等操作，不同类别的读者在借书限额以及还书期限有所不同。
借阅图书时，由管理员录入借书证号，系统首先验证该借书证号的有效性，若无效，则提示无效的原因；若有效，则显示借书证号、姓名、借书限额、已借数量、可再借数量等信息，本次实际借书的数量不能超出可再借数量的值。
完成借书操作的同时要修改相应图书信息的状态、读者信息中的已借数量、在借阅信息中添加相应的记录。
归还图书时，由图书管理员录入借书证号和待归还的图书编号，显示借书证号、读者姓名、读书编号、读书名称、借书日期、应还日期等信息，并自动计算是否超期以及超期的罚款金额；若图书有损坏，由管理员根据实际情况从系统中选择相应的损坏等级，系统自动计算损坏赔偿金额。
完成归还操作的同时，修改相应图书信息的状态、修改读者信息中的已借数量、在借书信息中对相应的借书记录做标记、在还书信息中添加相应的记录。
预订图书时，读者自行根据管理员给定的账户登陆系统，并查询自己想预订的图书信息进行预订，图书管理员根据图书的相关信息进
行判断是否可以预订，若图书达不到预订要求则取消预订，若图书达到要求则预订成功，并修改相应图书信息的状态、修改读者信息中的借阅数量、在借出信息中对相应的借阅书籍记录做标记、在还书信息中添加相应的记录。
图书管理员不定期地对图书信息进行添加、修改和删除等操作，在图书尚未归还的情况下不能对图书信息进行删除。
也可以对读者信息进行添加、修改、删除等操作，在读者还有未归还的图书的情况下不能进行删除读者信息。
系统管理员主要进行发布公告、维护图书、维护图书类别、维护图书管理员、设置罚款、查询数据、配置系统、统计数据、数据备份和数据恢复等处理。
二、用例模型
1、用例图
根据“图书管理系统”的问题陈述，利用StarUML软件的到用例图如下：
“图书管理系统”用例图
“申请借还”用例图“处理还书”用例图
“系统维护”用例图
注释：由于版面不够，将用例图分散而画。
由以上用例图所示，该用例图包含22个用例、3个参与者。
用例的编号、名称、说明以及参与者如下表所示：
2、用例规约
由上表可知用例较多，本文档只选取几个重要的规约进行描述，其他的后续进行完善。
三、补充规约
四、术语表。
