PROE体建模练习
第2章ProE基本操作训练
设置工作目录：【文件】→【设置工作目录】
2.3 键盘和鼠标的用法
2.3 键盘和鼠标的用法
2.3 键盘和鼠标的用法
缩放
旋转
平移
2.4 Pro/E系统设置
2.4.1 设置模型显示
模型显示设置：【视 图】→【显示设置】 →【模型显示】
设置模型的 显示样式、 显示内容等
一种特征，用于辅助建立其他特征 在图元上或偏离图元创建的基准点
建立一般类型基准点的步骤 一般类型基准点建立的参照及其约束方式
(1) 一般类型基准点
建立一般类型基准点的步骤
激活命令：“插 入”→“模型基准”→ “点”→ “点”
以3D组件和装配文件记录的尺寸为基础完成模型特征
的精确制图
可将3D模型全部组成特征转换输入到绘图模式
在绘图模式中可自由选择显示或隐藏输入的三维模型
2.1 Pro/E的基本设计模式
2.1.2 Pro/E的特征
参数化设计：用户将设计要求、设计原则、设计方法和 设计结果以灵活可变的参数来表示，在设计过程中可以 根据实际情况随时对设计加以更改
2.4.5 配置文件
通过配置系统文件， 可 使 Pro/E 变 得 更 加适合用户需要 配 置 config 文 件 ： 【工具】→【选项】
2.5 选取对象
2.5.1 选取首选项
【编辑】→【选取】 首选项 依次：每次选取一个图素 链：选取链的首尾，介于之间的曲线一起被选取 所有几何：选取所有几何元素（不包括标注尺寸、
拔模
在实体模型上创建出斜面的特征
管道
创建三维管、输送管道、金属线等特征
扭曲
创建斜度、偏移、修补、自由形状特征等
proe三维建模综合训练
图8-76
(4)投影曲线。
图8-80
(5)修建曲面。
图8-85
(6)创建曲面(2)。
图8-89
5. 创建镜像特征。 6. 草绘曲线。
图8-91
图8-95
7. 投影曲线。
图8-97
8. 创建镜像特征。
图8-98
9. 创建拉伸特征。
图8-101
10.创建基准曲线。 (1)创建基准面。
图8-102
(2)创建基准曲线。
图8-47
22.创建倒圆角特征。
图8-49
23.创建阵列特征。
图8-52
8.2
瓶体设计
本节主要通过瓶体的设计来学习复杂的曲面与实体建 模的综合方法。本例是一个训练性很强的操作，通过实际 操作帮助读者熟悉和掌握曲面建模和实体建模的工具。本 例最后创建的模型如图8-53所示。
图8-53
8.2.1 设计分析
最终设计效果
8.1.1 设计分析
整个模型的设计过程如下图所示。
设置过程图
8.1.2 设计过程
【操作步骤】 1. 新建零件文件。 2. 创建旋转实体。 3. 创建基准曲线。 图8-5 图8-7 图8-12 4. 创建投影曲线。 【要点提示】 投影曲线就是将已知曲线按照一定的方向投影到指 定曲面上得到的曲线，特别适合于创建位于曲面上的空 间曲线。创建投影曲线时，需要设定3个基本要素：被 投影曲线、投影曲面和投影方向参照。
图8-122
16.创建合并特征。 17.创建实体化特征。
图8-124
图8-125
18.创建倒圆角特征。 (1)单击 按钮，启动倒圆角工具。 (2)选择如图8-126所示的两边。 (3)设置倒圆角半径值为“1”

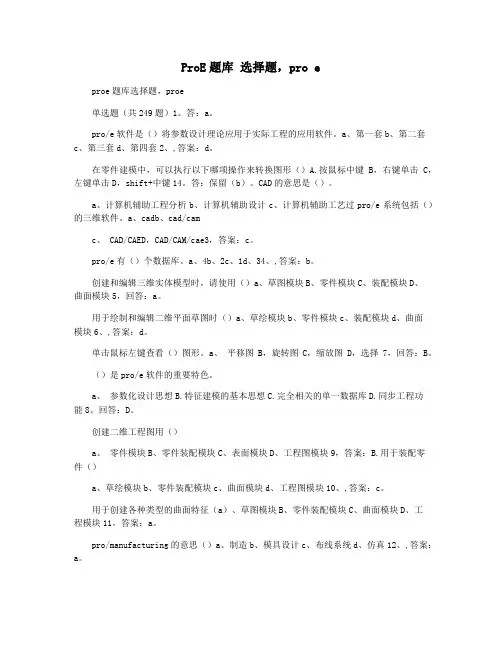

ProE题库 选择题,pro e
ProE题库选择题，pro eproe题库选择题，proe单选题（共249题）1。
答：a。
pro/e软件是（）将参数设计理论应用于实际工程的应用软件。
a、第一套b、第二套c、第三套d、第四套2、,答案：d。
在零件建模中，可以执行以下哪项操作来转换图形（）A.按鼠标中键B，右键单击C，左键单击D，shift+中键14。
答：保留（b）。
CAD的意思是（）。
a、计算机辅助工程分析b、计算机辅助设计c、计算机辅助工艺过pro/e系统包括（）的三维软件。
a、cadb、cad/camc、 CAD/CAED，CAD/CAM/cae3，答案：c。
pro/e有（）个数据库。
a、4b、2c、1d、34、,答案：b。
创建和编辑三维实体模型时，请使用（）a、草图模块B、零件模块C、装配模块D、曲面模块5，回答：a。
用于绘制和编辑二维平面草图时（）a、草绘模块b、零件模块c、装配模块d、曲面模块6、,答案：d。
单击鼠标左键查看（）图形。
a、平移图B，旋转图C，缩放图D，选择7，回答：B。
（）是pro/e软件的重要特色。
a、参数化设计思想B.特征建模的基本思想C.完全相关的单一数据库D.同步工程功能8。
回答：D。
创建二维工程图用（）a、零件模块B、零件装配模块C、表面模块D、工程图模块9，答案：B.用于装配零件（）a、草绘模块b、零件装配模块c、曲面模块d、工程图模块10、,答案：c。
用于创建各种类型的曲面特征（a）、草图模块B、零件装配模块C、曲面模块D、工程模块11，答案：a。
pro/manufacturing的意思（）a、制造b、模具设计c、布线系统d、仿真12、,答案：a。
在建模过程中，以下哪项操作可以旋转图形（）a，按下鼠标中键B，右键单击C，左键单击D，shift+中键13，回答：D。
程设计d、计算机辅助制造15、,答案：d。
Pro/e2022的操作界面不包括（）a、窗口标题栏B、下拉菜单c、导航栏D、螺旋扫描16、答案：D。
Proe4.0三维建模100个实例(精编文档).doc
【最新整理，下载后即可编辑】Proe4.0三维建模100个实例1.1 烟灰缸实体建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型烟灰缸模型的方法步骤,其中用到常用的阵列、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：05：55软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，选择圆命令绘制圆，选择圆弧命令绘制圆弧，选择直线命令通过圆弧端点绘制直线，打开约束编辑器，选择相等命令，约束直线相等、圆弧相等，打开标注工具，对图形进行尺寸标注，选择草绘的三条直线和圆，单击鼠标右键，选择构建，将草绘的直线和圆转换成构建线，完成草绘返回拉伸界面，指定拉伸深度为26mm，完成实体的拉伸操作，如下图所示：2、再次选择拉伸工具，选择拉伸实体的表面为草绘平面，进入草绘界面，选择圆工具绘制图形，标注圆的直径为70mm，完成图形的绘制，返回拉伸界面，设置拉伸为去除材料，拉伸深度为20mm，完成实体的拉伸去除操作，选择拔模工具，选择拉伸孔的内表面为拔模曲面，选择拉伸实体的上表面为拔模枢轴，指定拔模角度为30度，切换拔模方向，单击确定按钮，完成拔模特征的建立，同样的方法对拉伸实体的外表面进行拔模特征操作，指定拔模角度为20度，切换拔模方向，完成外侧曲面的拔模特征，如下图所示：3、选择拉伸命令，草湖拉伸截面为圆，标注直径，返回拉伸界面，拉伸为去除材料，选中拉伸特征，选择阵列工具，阵列类型为轴阵列，选择中心轴为参照阵列轴，完成阵列特征的操作，选择倒圆角工具，选择需要进行倒圆角的边，指定圆角的半径，完成圆角特征的操作，如下图所示：保存文件1.2 proe4.0三维盒体特征建模内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型盒体模型的方法步骤,其中用到常用的拔模、抽壳、拉伸、倒圆角等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：06：31软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择拉伸工具，选择top平面为草绘平面，进入草绘界面，点选基准平面工具将基准平面隐藏，选择矩形工具，选择倒圆角工具，对矩形进行倒圆角操作，打开修改尺寸工具，选择要修改的尺寸，将再生前面的对勾去掉，开始修改尺寸，完成图形的绘制，退出草绘，返回拉伸界面，指定拉伸方向，拉伸深度为20mm，完成拉伸实体特征的创建，如下图所示：2、再次选择拉伸命令，选择草绘平面草绘拉伸截面，选择上面拉伸实体的上表面为草绘平面进入草绘界面，选择矩形工具，选择倒圆角命令对矩形进行倒圆角操作，同样的方法对图形进行尺寸的修改，返回拉伸界面，指定拉伸高度为18mm，切换拉伸方向向拉伸实体方向，选择切除选项，完成拉伸实体的裁剪操作，选择拔模特征，选择切除实体的内表面为拔模曲面，拔模枢轴为第一个拉伸实体的上表面，输入拔模角度为10度，切换拔模方向，完成内部拉伸实体拔模特征的操作，同样的方法，选择拉伸实体的四个外侧表面进行拔模特征操作，指定拔模角度为18度，完成内外两侧曲面拔模特征的操作，如下图所示；3、接下来我们通过拉伸命令切出实体的凹槽特征，选择front平面为草绘平面，进入草绘界面，选择圆工具草绘图形，修改圆的直径尺寸和位置尺寸，完成图形的绘制，返回拉伸界面，指定拉伸方向为双侧拉伸且两侧均为穿透，拉伸为去除材料，单击确定，完成拉伸凹槽特征的创建，同样的方法在拉伸特征上的另一侧建立拉伸凹槽特征，最后对实体进行倒圆角和壳体特征的创建，proe创建盒体特征的方法步骤，在这里就不一一为大家展示了，完成的盒体特征模型，如下图所示：保存文件1.3 创建手机薄壳特征内容简介：本节内容主要介绍的是proe 4.0实体建模中如何快速简便的造型手机薄壳模型的方法步骤,其中用到常用的基准点、边界混合、拉伸、修剪等命令,通过本节内容的学习可以使我们充分利用和巩固模型的创建方法,从而提高我们三维建模的能力.视频时长：00：07：35软甲界面：中文练习文件：无音频：有简要操作步骤：1、首先，运行proe软件，选择草绘工具，选择top平面为草绘平面，进入草绘界面，将基准平面工具隐藏，选择圆工具绘制圆，选择直线工具绘制直线，约束直线与圆相切，打开标注尺寸工具，标注图形的位置尺寸，打开修改尺寸工具对图形的尺寸进行修改操作，完成图形的绘制并退出草绘，切换视图至标准方向显示，选择基准点工具，在草绘图形的两个端点上绘制基准点，选择草绘命令，选择front平面为草绘平面，进入草绘界面，选择圆工具绘制两个圆，打开约束编辑器，约束两个圆分别在两个基准点上，选择圆弧命令，通过两个圆绘制圆弧，约束圆弧与两个圆相切，选择修剪图形工具，修建掉多余的图形，打开修改尺寸工具，修改图形的尺寸，完成第二次草绘图形，选择基准点工具，通过right平面和两次草绘的曲线的交点建立基准点，再次选择草绘命令，选择right平面为草绘平面，进入草绘界面，选择椭圆工具绘制图形，约束椭圆的边在建立的基准点上，选择圆弧工具，通过椭圆绘制圆弧，约束圆弧与椭圆相切并且约束圆弧的另一端点与基准点重合，打开修剪图形工具，修剪掉多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，如下图所示：2、上一步我们已经完成了轮廓曲线的建构，接下来我们修剪图形，选择第一次草绘图形，选择编辑---修剪，选择基准点为修剪工具，切换修剪方向为两侧修剪，当出现双向箭头时单击确定按钮完成曲线的修剪操作，接下来我们建立薄壳面，选择边界混合工具，选择第一方向上的曲线，选择第二方向上的曲线，设置曲面的边界条件，单击确定按钮，完成薄壳特征的创建，在模型树选择草绘曲线和基准点，单击鼠标右键，选择隐藏，如下图所示：3、选择拉伸命令，选择拉伸类型为曲面，选择top平面为草绘平面草绘图形，进入草绘界面，选择圆工具绘制四个圆，选择直线工具，通过两两圆绘制直线，约束直线与圆相切，打开修剪图形工具，修剪多余的线段，选择修改尺寸工具，修改图形的尺寸，完成图形的绘制，退出草绘环境，返回拉伸界面。
PROE练习题(理论部分)
PRO/E 理论复习题一、单选题1:要想从内存中清除当前文件，可以选择“文件”中哪个命令？A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示答案:B2:对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A3:以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？A:选定轨迹B:增加参照C: 替换D:指定厚度答案：D4:参照面与绘图面的关系是什么？A:∥B:⊥C:相交D:无关答案:B5:以下何种条件不属于草绘目的管理器的意向假设？A:竖直B:等半径C:与某边成450D:900 圆弧答案:C6:关于装配中下列叙述正确的是哪个？A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状答案:B7:创建扫描特征时，若扫描轨迹与已有实体表面接触，要使扫描特征与原有实体接合混成一体，应选择以下哪个选项？A:自由端点B:合并终点C:开放轨迹D:封闭轨迹答案:B8:若要改变特征增加或减少方向时要怎样做？A:使用修改直接将深度尺寸改为一个负值B:使用重定义来改变特征生长方向C:使用设置命令重新设定方向D:使用编辑参照命令答案:B9:创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行答案:B10:草绘目的管理器的作用是什么？A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件答案:C11:装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A13:利用哪个阵列所建立特征可以相互干涉？A:相同B:一般C:变化D:新参照答案:B14:若要变更原有特征的属性和参照，应使用哪个操作？A: 修改B:重新排序C:重定义D:设置注释答案:C15:创建可变截面扫描特征时，若在关系式中使用Trajpar 控制参数值变化，则在扫描终至点Trajpar 的值应是什么？A:0B:0.5C:1D:0.1答案:C16:建立拔模特征时拔模角度的有效范围是多少？A:-10 度——10 度B:-15 度——15 度C:-30 度——30 度D:-45 度——45 度答案:C17:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确答案:B18:对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个？A:单个B:链C:环路D:目的链答案:B19:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90 度的倍数）C:至平面D:穿过下一个答案:B20:使用两侧方式创建特征时，拉伸深度由盲孔定义为100，则正确的是哪个？A:特征朝两侧各拉伸100，总深度200B:特征朝两侧各拉伸50，总深度100C:特征朝单侧拉伸100，总深度100D:特征朝单侧拉伸50，总深度50答案:B21:以下哪种复制特征的放置方式可以使特征绘图面更改？A:新参考B:相同参考C:镜像D:移动答案:A22:视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A:投影视图B:辅助视图C:一般视图D:局部（详尽）视图答案:C二、多选题1:以下实体特征可以采用何种方式一次性创建？A:旋转B:扫描C:薄板拉伸D:壳答案:ABC2:以下述说错误的是哪些？A:建立扫描特征时，其轨迹线必须连续并相切B:使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C:使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时，必须依次定义多个不同的截面答案:ABD3:装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD4:我们一般将混合特征分为哪三种类型？A:平行混合B:旋转混合C:一般混合D:拉伸混合答案:ABC5:创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元答案:BC6:创建3-D 特征的截面时，常使用以下哪些技巧？A:对齐B:使用边界C:偏置边界D:放置截面答案:ABCD7:以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD8:倒角特征可以分为哪两种类型？A:拐角倒角B:倒圆角C:边倒角D:直倒角答案:AC9:使用定向约束条件时，正确的是哪些？A:两平面相互平行B:其法线向量指向特定的方向C:两平面法线方向指向相异方向D:两平面法线方向指向相同方向答案:AB10:相对坐标系的主要用途是什么？A:辅助尺寸的标注B:建立空间样条线时定义点坐标值C:创建混合特征时用于定义各截面间的相对位置关系D:拉伸特征创建必须使用它答案:ABC11:利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC12:约束= 可用来指定什么？A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD13:按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD14:Pro/E 软件的基本特性是什么？A:3-D 实体建模B:基于特征C:参数化设计D:单一数据库答案:ABCD15:基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD16:草绘模式可以出现在以下何种情况下？A:定义特征截面B:绘制草图C:建立基准平面D:使用[修改]修改特征尺寸答案:AB17:特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC三、判断题1:若要删除所有由阵列所建立的特征，并保留原始特征，应使用“删除”命令。
proe骨架折弯建模练习
骨架折弯建模练习
本例主要说明骨架折弯建模的方法，本文以内六角扳手为例。
建立内六角扳手模型
1、建立文件名Wrenches的文件夹，以mmns模板建立文件名为Wrenches.prt的实体文件
2、拉伸六棱柱，截面如下，深度300。
3、建立骨架折弯特征
选择如下图：
点击“完成”，系统提示“选取折弯的一个面组或实体”，此时选择六棱柱的一个侧面。
系统提示选择一个草绘面，选择right面草绘，接受系统默认的参照，绘制下图：
打钩，退出草绘。
系统提示“指定要定义的弯量的平面”，此时在弯曲曲线的起点出产生了一个基准平面DTM1，如下图：
选择六棱柱的另一侧面。
结果如下图。
proe-5.0练习题100题
练习题1．绘制如图2-93~2.71所示的截面。
图2-93 草绘练习1图2-94 草绘练习2图2-95 草绘练习3 图2-96 草绘练习4图2-97 草绘练习5图2-98 草绘练习6图2-99 草绘练习7图2-100 草绘练习8图2-101 草绘练习9图2-102 草绘练习10练习题1．何为草绘平面和参考平面？二者有何要求？2．在Pro/E系统中，建立3D拉伸或旋转实体特征的一般步骤有哪些？3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？4．混合特征包括哪三种类型，各有何特点？5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义？7．利用拉伸、旋转、扫描和混合等方式，建立如图3-115～3.117所示的零件。
图3-115 建模练习1图3-116 建模练习2图3-117 建模练习38．利用平行混合方式，绘制三个截面（两两相距60）建立如图3-118所示的变形棱锥体。
图3-118 变形棱锥体9．利用旋转和平行混合，建立如图3-119所示的奔驰车标记。
图3-119 奔驰车标记练习题1．常用的放置型特征有哪些？2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？3．说明4种倒角尺寸标注方式（44xd、dxd、d1xd2和Angxd）的各自含义与应用场合。
4．建立如图4-102～4-107所示的零件。
图4-102 建模练习1图4-103 建模练习2图4-104 建模练习3图4-105 建模练习4图4-106 建模练习4图4-107 建模练习6练习题1．在Pro/E中，常用的基准特征有哪几种？它们在三维建模中主要有何作用？2．利用基准平面和基准轴，辅助建立如图5-65～图5-66所示的零件。
proe实例教程案例
proe实例教程案例以下是使用ProE进行建模的实例教程案例：1.旋转生成主体：通过旋转生成带皮带槽的轮主体，然后进行拉伸切轮幅和键槽。
2.草绘三条不同高度的曲线：通过可变截面扫描指令扫出花瓣的外形，然后通过曲面上的线描出花瓣外形轮廓，切掉多余的部分。
3.阵列花瓣：通过复制-选择性粘贴-旋转指令，阵列出其他4瓣花瓣。
然后将得到的第二层花瓣，用过插入-扭曲特征：运用缩放和雕刻调节出偏小的形状，阵列出第二层。
用同样的方法阵列出第三层，旋转出第四层花瓣。
4.制作花心和叶子：草绘一条轨迹线，可变扫出最外层花瓣的大面，然后通过插入-扭曲：调节花瓣形状。
阵列出其他花瓣，旋转后，描线，切出叶子形状-阵列。
扫描混合出其他叶子，可变扫出花茎。
5.倒角和圆角：选择要倒角的边线，在倒角操控板上输入圆角半径为5，按住Ctrl键的同时，分别选择两条边线。
在倒圆角操控板上，单击“完成”按钮。
6.创建外螺纹特征：从菜单栏上选择“插入”→“螺旋扫描”→“切口”命令，通过绘制一条直线来完成外螺纹特征的创建。
以上案例仅供参考，如需了解更多ProE实例教程案例，建议查阅ProE相关论坛或咨询专业人士。
当然，以下是关于ProE的更多实例教程案例：创建渐消面：通过旋转主体曲面、拉伸曲面裁切主体、旋转渐消面主体部分曲面、同步骤②拉伸裁切曲面等步骤，构建渐消面。
然后通过构建基准点、构建渐消面边界曲线、边界混合构建曲面等步骤完成渐消面的创建。
阵列特征：通过旋转阵列成员的高度随曲线的波动而变化，技巧就在于草绘特征截面时让其与曲线连系起来。
或者直接拉伸到选定曲面，然后阵列即可。
需要注意的是，阵列特征不能直接使用【删除】命令来删除，因为这样会连你的原始特征也一起删掉，如果要保留原始特征，请使用【删除阵列】命令来删除。
以上案例仅供参考，如需了解更多ProE实例教程案例，建议查阅ProE相关论坛或咨询专业人士。
proe草图练习题
proe草图练习题在设计和工程领域中，ProE（Pro/ENGINEER）是一种广泛使用的三维建模软件，它为工程师和设计师提供了强大的草图绘制和建模功能。
针对ProE草图练习题，我们将通过解析几个实例，帮助读者更好地理解并掌握ProE草图绘制的技巧和方法。
练习题一：绘制直线首先，打开ProE软件并创建一个新的零件文件。
接下来，我们将通过绘制一条直线来练习ProE的草图功能。
步骤一：选择菜单栏中的"绘制"选项，然后点击"线"按钮以开始绘图。
步骤二：在工作平面上点击鼠标左键，确定直线的起点位置，然后拖动鼠标到想要的终点位置，释放鼠标左键，完成直线的绘制。
练习题二：创建圆继续使用上一个练习中的零件文件，我们将学习如何创建一个圆形。
步骤一：选择菜单栏中的"绘制"选项，然后点击"圆"按钮以开始绘制。
步骤二：在工作平面上点击鼠标左键，确定圆心位置，然后拖动鼠标到所需的半径位置，释放鼠标左键，完成圆的绘制。
练习题三：矩形构建在此练习中，我们将学习如何通过构建矩形来创建一个形状更加复杂的草图。
步骤一：选择菜单栏中的"绘制"选项，然后点击"矩形"按钮以开始绘图。
步骤二：在工作平面上点击鼠标左键，确定矩形的一个角的位置，然后拖动鼠标到对角位置，释放鼠标左键，完成矩形的绘制。
练习题四：多段线绘制多段线绘制是ProE中一个非常有用的功能，可以绘制复杂曲线和路径。
下面我们将学习如何使用多段线绘制。
步骤一：选择菜单栏中的"绘制"选项，然后点击"多段线"按钮以开始绘图。
步骤二：在工作平面上点击鼠标左键，确定多段线的起点位置，然后单击鼠标左键来添加第一个点，接着在所需位置继续单击鼠标左键来添加更多的点，最后双击鼠标左键来结束多段线的绘制。
练习题五：椭圆绘制最后一个练习题将展示如何使用ProE来绘制椭圆。
PROE曲面练习(非常实用)
能够熟练掌握复杂曲面的建模技巧，提高解决实际问题的能力。
案例三：曲面建模综合练习
总结词
综合运用曲面建模技能
详细描述
通过练习创建汽车车身、家电产品等实际案例， 综合运用所学曲面建模技巧，提高实战能力。
练习目标
能够独立完成实际产品的曲面建模，具备解决实 际问题的能力。
03
曲面练习技巧
提高曲面质量的技巧
通过Proe曲面练习，我学会了从不同角度思考问题，激发了我的创新思维和设计灵感， 有助于我在未来的工作中更好地发挥创造力。
Proe曲面技术的发展趋势
01
智能化设计
随着人工智能技术的不断发展，未来的Proe曲面设计将更加智能化，能
够自动识别设计需求、自动完成设计任务，提高设计效率。
02
参数化设计
参数化设计是未来Proe曲面设计的一个重要方向，通过参数化设计，设
批量操作
在建模过程中，尽量使用批量 操作，减少重复步骤和不必要 的调整。
自定义快捷键
根据个人习惯，自定义常用命 令的快捷键，方便快速执行操 作。
解决曲面建模常见问题的技巧
01
02
03
检查几何约束
在建模过程中，确保几何 约束正确无误，避免出现 未定义的曲面或错误的几 何关系。
修复破面和裂缝
在发现破面或裂缝时，使 用Proe中的修复工具进行 修复，以确保曲面的完整 性。
避免过度细化
在建模过程中，避免过度 细化曲面，以免增加计算 负担和降低建模效率。
04
曲面练习实践
实践一：实际产品曲面建模
总结词
掌握实际产品曲面建模的流程和技巧
详细描述
通过实际产品的曲面建模练习，学习者可以掌握从草图到曲面的完整流程，包 括草图绘制、曲面构建、特征创建等。通过练习，学习者可以熟悉实际产品曲 面建模的规范和要求，提高曲面建模的准确性和效率。
proe三维建模
项目三 Pro/ENGINEER Wildfire5.0三维建模本项目通过5个子项目的练习，使读者熟悉Pro/ENGINEER Wildfire5.0软件中的三维建模命令。
子项目1 支架1的三维建模支架1的尺寸如下所示:操作步骤：步骤一：设置工作目录。
单击【文件】菜单，选择【设置工作目录】命令，然后在弹出的对话框中选择你所需要存放该文件的文件夹名称，鼠标点击【确定】。
步骤二：新建文件夹。
单击【文件】菜单，选择【新建】命令，然后在弹出的对话框中【类型】选择【零件】选项，子类型选择【实体】，在【名称】输入“zhij1”，公用名称输入“支架1”，并把【使用缺省模板】前矩形框内的“√”去掉，点击【确定】，跳出【新文件选项】对话框，选择mmns_part_solid(公制实体零件),点击确定，进入绘图界面。
步骤三：拉伸1。
1.鼠标左键点击命令，如图3-1所示，跳出拉伸对话框，见图3-2，点击【放置】→【定义】，跳出草绘对话框，鼠标左键选择工作区TOP基准平面为草绘平面，点击对话框右下角【草绘】进入草绘界面，如图3-4所示；2.在草绘界面绘制图3-5所示图形；3. 点击草绘界面右下角图标，退出草绘界面；4.在图3-6所示框中输入实体厚度8；5.点击图3-2右边图标，退出拉伸命令。
图3-1图3-2图3-3 图3-4图3-5图3-6★注：拉伸时可以双向拉伸或改变拉伸方向。
步骤四：拉伸2。
1.鼠标左键点击命令，跳出拉伸对话框，点击【放置】→【定义】，跳出草绘对话框，点击图3-7所示表面（30×8矩形平面），点击对话框右下角【草绘】进入草绘界面；2.在草绘界面点击【草绘】→【参照】，如图3-8所示，跳出参照对话框，点击工作区中图形的下边界，然后点击对话框【关闭】，如图3-9所示，添加下边界为草绘参照。
3.在草绘界面绘制图3-10所示图形；4. 点击草绘界面右下角图标，退出草绘界面；5.在图3-6所示框中输入实体厚度10，在工作区按住鼠标中键旋转实体图形，观看拉伸方向是否正确，如不正确，点击图标，改变方向；6.点击图标，退出拉伸命令。
PROE练习题
PROE练习题一：多项选择题1．Pro/Engineer是美国参数技术公司（PTC）推出得新一代CAD/CAE/CAM软件，他有什么基本特点：（）A：基于特征B：参数化C：3D实体造型D：单一数据库2．当今世界较为流行得CAD软件有：（）A：pro/engineerB: UGC：solid worksD：solid edge 3：在任何情况下，Ctrl+鼠标左键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对需要16：绘图面和参考面的设定步骤是：（）A：选择绘图面指向B：选择参考面法线指向C：选择一个绘图面D：选择一个参考面17：在Pro/Engineer中，混合特征截面之间的连接方式有：（）A：平行B：旋转C：一般D：以上三种都不正确18．构建抽壳特征时，如果选取实体上多个要去除的表面时，可按（）复选。
A．Ctrl+鼠标左I B. Ctrl C.Shift键图元进行旋转D：对图元进行选取4：在任何情况下，Ctrl+鼠标中键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对图元进行旋转D：对图元进行选取5：在任何情况下，Shift+鼠标左键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对图元进行旋转D：对图元进行选取6：Pro/e 中零件图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw7：Pro/e 中装配图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw8：Pro/e 中草绘图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw 9：Pro/e 中的几何约束显示为：（）A：参数符号B：数字C：字母符号D：以上答案均不正确10：意图管理器可以帮助你快速的绘制截面，使用意图管理器时绘图时，Pro/Engineer会做的假设有：A：相等的半径或直径，相等的线段B：水平或垂直或平行的直线C：对称、相切或共线D：90度、180度、270度圆弧11：在意图管理器中代表水平的符号是（）A：H B：V C：T D：O12：在意图管理器中代表垂直的符号是（）A：H B：V C：T D：O13：在意图管理器中代表相切的符号是（）A：HB：VC：T D：O14：在意图管理器中代表重合的符号是（）A：H B：V C：T D：O 15：绘制中心线的主要目的有：（）A：作为旋转特征的中心线B：作为镜像、对齐的参考线C：螺旋特征的旋转轴线D：图式格式D. Ctrl+鼠标右I19．特征的倒角，以下( )是允许的。
proe建模实例一
PROE建模实例三
——吹风机
方法概要
• 本实例用到的主要命令有：旋转、拉伸、扫描混合、倒圆 角、基准面的建立、基准点的建立、阵列以及曲面的建立、 加厚等。
1,草绘
• 打开proe,选择零件环境 • 执行插入-旋转命令（选择旋转为实体）
• • 点击位置-定义，选择top视图草绘如下图所示的图形
拉伸-去除材料
• 选择right基准面，草绘下图中的圆，注意位置 • 完成后拉伸，点选去除材料 • 适当倒角
建立滚轮模型
• 将上一步草绘的圆拉伸，方向为两端，合适的厚度 • 完成后倒圆角
7，优化
• 利用拉伸去除草料建立底座缺口 • 利用孔命令打孔 • 利用扫描命令制作鼠标线 • 对有些变进行适当的倒圆角
方法概要
• 本实例较简单，用到的方法有拉伸、混合、扫描、扫描混 合、倒圆角等等
1，草绘,拉伸
以top基准面为参照进入草绘，绘制如下图所示的闭合曲线 完成后打钩，拉伸为实体，高度50
草绘，拉伸
重复以上操作，执行草绘-参照，选在以上草绘的边界作为参 照，绘制如图所示的圆
拉伸为实体，高度15
2，混合
图1
图2
刚开始我的剖面为矩形
如图两实体出现裂缝
12，修改草绘
• 因扫描混合的实体与旋转实体不能很好的融合，适当修改 草绘曲线
• 在模型树中选择扫描混合的那条曲线，鼠标右键-编辑定 义，适当添加一段，完成后再生，proe软件将会自动将两 实体融合为一体
适当的倒圆角
13，建立开关模型
• 旋转right基准面，建立如图所示的基准面，选在该基准面， 进入草绘，建立如图所示的曲线，执行拉伸去除材料，将 边缘适当倒圆角
• 再次选在该草绘，选在拉伸，高度为12，在适当倒圆角， 如图
proe曲面建模实例
proe曲面建模实例
以下是一个Proe曲面建模的实例：
1. 创建一个新的Proe文档，并设置工作单位和精度。
2. 在Proe中创建一个新的曲面，可以通过使用“填充曲面”命令来完成。
选择两个或多个边界曲线，并设置曲面的属性，例如厚度和拔模角度。
3. 使用“偏移曲面”命令来创建另一个曲面，该曲面与原始曲面平行。
输入偏移距离，并设置其他属性，例如拔模角度和偏移方向。
4. 使用“倒圆角”命令来对两个曲面之间的边界进行圆角处理。
输入圆角半径，并选择要倒角的边线。
5. 创建一个新的拉伸曲面，选择一个草绘作为基础，然后进行拉伸操作。
输入拉伸长度和方向，并设置其他属性，例如拔模角度和拉伸方向。
6. 使用“拉伸切除曲面”命令来创建一个切除曲面。
选择一个基础草绘，然后进行拉伸操作。
输入切除长度和方向，并设置其他属性，例如拔模角度和切除方向。
7. 对曲面进行圆角处理，可以选择多个边线进行圆角处理。
输入圆角半径，并选择要倒角的边线。
8. 使用“加厚”命令来对曲面进行加厚操作。
输入厚度值，并选择要加厚的曲面。
可以选择不同的方向和偏移距离进行加厚操作。
9. 最后，使用“渲染”命令来对模型进行渲染，以查看最终效果。
以上是一个简单的Proe曲面建模实例，您可以根据需要进行修改和调整。
请注意，在使用Proe进行建模时，需要具备一定的几何知识和空间想象力。
proe全参数化建模教程
proe全参数化建模教程Pro/E（现在称为PTC Creo）是一款广泛使用的三维建模软件，特别适合用于机械设计和工程建模。
在Pro/E中，通过参数化建模可以轻松地创建和管理模型的参数，从而实现模型的自定义和修改。
本教程将介绍如何使用Pro/E进行全参数化建模。
步骤1：启动Pro/E软件并创建一个新的模型文件。
步骤2：在创建模型之前，首先要定义一些参数。
点击菜单栏中的“文件”，然后选择“设置”从下拉列表中选择“参数管理器”。
步骤3：在参数管理器窗口中，点击“添加”按钮创建一个新的参数。
输入参数的名称、单位和初始值，然后点击“确定”。
步骤4：创建完参数后，可以开始绘制模型。
选择适当的草图工具（如直线、圆等）来创建所需的几何形状。
步骤5：在创建几何形状的过程中，可以使用之前定义的参数来确定形状的尺寸和位置。
在输入尺寸的对话框中，选择之前定义的参数作为尺寸的值。
步骤6：完成草图后，可以使用草图工具和特征工具来创建更复杂的几何形状和特征。
同样，可以使用之前定义的参数来控制这些形状和特征的尺寸和位置。
步骤7：在模型创建完成后，可以继续添加特征，如孔、倒角等。
同样，可以使用之前定义的参数来确定这些特征的尺寸和位置。
步骤8：完成模型建模后，可以通过修改参数的值来自定义模型的尺寸。
在参数管理器中找到之前定义的参数，并修改它们的值。
模型将根据参数的更改自动更新。
步骤10：完成自定义和修改后，可以保存模型并导出到其他文件格式中使用。
通过以上步骤，您可以在Pro/E（PTC Creo）中创建全参数化的建模，并轻松地自定义和修改模型。
这种参数化建模的方法可以使您的设计过程更加灵活和高效，让您更好地控制模型的尺寸和形状。
希望这个教程可以对您在Pro/E中进行参数化建模提供帮助。
自学Proe5.0教学+练习题
自学目录一………………………………………………………………………………………（1）了解PRO/E相关特性、熟悉窗口，掌握相关工具的应用及环境的设置。
（2）掌握草图的创建及各种草绘命令的使用（此为今天的重点，必须掌握好）。
（3）将布置的草图练习完全练会。
（4）掌握工作目录的设置以及文件的打开与保存。
二………………………………………………………………………………………（1）掌握拉伸、旋转、扫描特征的创建。
（2）掌握基准特征的创建。
(3) 掌握工程特征的创建（筋特征、孔特征、倒圆角、倒斜角）。
三………………………………………………………………………………………（1）掌握阵列、拔模、螺旋扫描等特征命令。
（2）掌握螺栓的绘制（此必须会画）。
四………………………………………………………………………………………（1）掌握关系式与族表的创建以及扫描混合。
（2）会画斜齿轮（此与螺栓必须都掌握）。
五………………………………………………………………………………………（1）掌握曲线、曲面的创建及编辑方法。
（2）完成今天的所要练习的习题。
六………………………………………………………………………………………（1）掌握老师所讲的实例。
（2）完成光盘所给文件的装配练习。
七………………………………………………………………………………………（1）掌握工程图的创建。
（2）完成工程图的练习题。
八………………………………………………………………………………………（1）会对简单机构进行运动仿真操作。
（2）认真听讲老师所讲例题，上机时认真练习。
（3）晚上进行考试。
第一天今天主要是熟悉一下PRO/E的环境和命令，重点在于草绘练习，草绘是基础，掌握好将非常有益于今后的PRO/E学习。
1.练习下图草绘：本题解析：此题较为简单，旨在使同学们熟悉一些常用的命令，用到矩形、倒角、圆弧、动态修剪等命令，中间部分可以先绘制出两个矩形和一个圆，然后进行修剪多余曲线以及增加圆弧，整个图形亦可运用对称来画。
