实用多功能安全插座

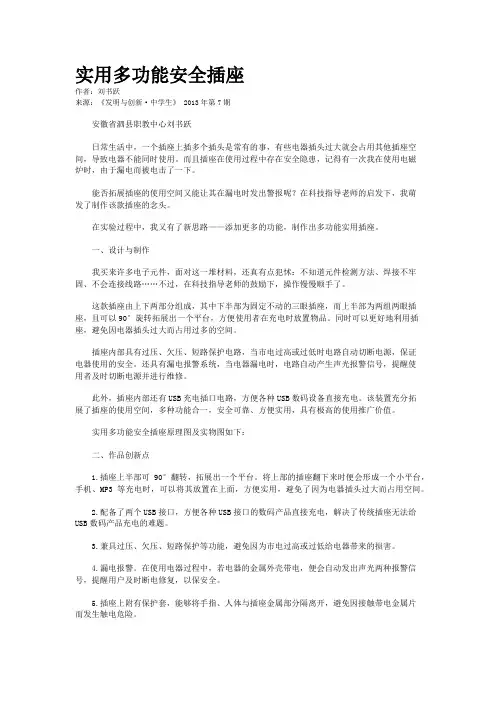

实用多功能安全插座作者：刘书跃来源：《发明与创新·中学生》 2013年第7期安徽省泗县职教中心刘书跃日常生活中，一个插座上插多个插头是常有的事，有些电器插头过大就会占用其他插座空间，导致电器不能同时使用。

而且插座在使用过程中存在安全隐患，记得有一次我在使用电磁炉时，由于漏电而被电击了一下。

能否拓展插座的使用空间又能让其在漏电时发出警报呢？在科技指导老师的启发下，我萌发了制作该款插座的念头。

在实验过程中，我又有了新思路——添加更多的功能，制作出多功能实用插座。

一、设计与制作我买来许多电子元件，面对这一堆材料，还真有点犯怵：不知道元件检测方法、焊接不牢固、不会连接线路……不过，在科技指导老师的鼓励下，操作慢慢顺手了。

这款插座由上下两部分组成，其中下半部为固定不动的三眼插座，而上半部为两组两眼插座，且可以90°旋转拓展出一个平台，方便使用者在充电时放置物品。

同时可以更好地利用插座，避免因电器插头过大而占用过多的空间。

插座内部具有过压、欠压、短路保护电路，当市电过高或过低时电路自动切断电源，保证电器使用的安全。

还具有漏电报警系统，当电器漏电时，电路自动产生声光报警信号，提醒使用者及时切断电源并进行维修。

此外，插座内部还有USB充电插口电路，方便各种USB数码设备直接充电。

该装置充分拓展了插座的使用空间，多种功能合一，安全可靠、方便实用，具有极高的使用推广价值。

实用多功能安全插座原理图及实物图如下：二、作品创新点1.插座上半部可90°翻转，拓展出一个平台。

将上部的插座翻下来时便会形成一个小平台，手机、MP3等充电时，可以将其放置在上面，方便实用，避免了因为电器插头过大而占用空间。

2.配备了两个USB接口，方便各种USB接口的数码产品直接充电，解决了传统插座无法给USB数码产品充电的难题。

3.兼具过压、欠压、短路保护等功能，避免因为市电过高或过低给电器带来的损害。

4.漏电报警。
