方法:
新建零件,插入前面保存 的igs格式文件完成即可
Proe工程图中“与对象相关”的应用
出工程图的时候在“编辑”/“组”/“与对象相关” 这个命令可以将独立的图元(如粗糙度、注释等)与特定的对象关联起
来,实现和对象一起移动。 方法:
工程图中心线放缩
可实现中心线4个端点同时放缩 方法:点选中心线符号,将鼠标移动到中心位置再按左键不放并向
说明
缺省装配
新建零件
新建组件
保存视图状态 在组件中新建零件 在组件中新建组件
装配元件 拭除不显示内容
关闭窗口 编辑
~~~~~~~~~~
软管弹簧套画法
1.打开软管的管道文件 2.通过管道上的一些特征在中心线上做基准点 3.插入样条曲线,经过点的 4.用插入的曲线做“可变剖面扫描”曲面类型的 5.在扫描剖面中做一从起点向外直线,并标上直线的角度和直线的
方法:进入倒角命令,选择需要的倒角.相同值的需要按住ctrl键,放开 ctrl后再选择不同值的倒角! 倒圆角也是一样的方法
倒角技巧
一次倒角命令就 可以做多个不同 值的倒角,倒圆 角方法也是一样
点击倒角命令按 住ctrl选择这两 个相同值的倒角
松开ctrl选择下一 个值倒角,再按ctrl 选择和它相同值
按键
qq
F2
旋转实体
F11
约束
sa
F3
倒圆角
F12
完成草绘
sd
F4
倒角
cc
F5
草绘直线
cd
F6
草绘矩形
cf
F7
草绘圆
cx
F8
动态修剪图元
dd
F9
草绘标尺寸
ll

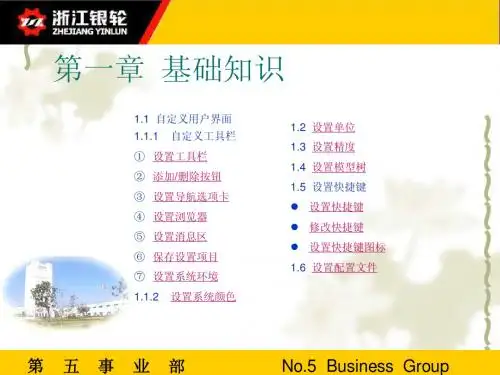

Proe培训第一部分基础

Proe培训第一部分基础

击“缺省”按钮可以使工具栏
恢复到系统的默认设置。





No.5 Business Group
1.1自定义用户界面
2.添加/删除按钮
工具→定制屏幕→命令
找到需要添加的单击按 钮的具体位置,直接拖动图 标到窗口中的工具栏上,快 捷命令按钮便可以自动嵌入 工具栏中。如需要删除快捷 按钮,将需要删除的按钮从 工具栏中拖出窗口外即可。





No.5 Business Group
1.1自定义用户界面
3.设置导航选项卡
工具→定制屏幕→导航选项卡
可以设置“导航选项
卡”的摆放位置和导航窗
口的宽度





No.5 Business Group
1.1自定义用户界面
4.设置浏览器
工具→定制屏幕→浏览器
可以设置软件启动时是 否打开浏览器,以及设置浏 览器的窗口宽度等
按钮





No.5 Business Group
2.2基准特征操作
2.2.3 基准点
• 插入→模型基准→点 • 单击基准工具栏上的
创建基准点的方法: ① 一般基准点: a. b. 可以自由选取空间中的任意一个特殊点作为新的基准点 也可以在某一轴或者平面上创建一个非特殊位置的基准点 在草绘中利用点工具创建的基准点 ③ 偏移坐标系基准点 : 选取一个坐标系,输入基准点相对于该坐标系的xyz值 ④ 域基准点: 域 准点没有详细的参照对其空间的具体位置进行严格规定,只需选择一个放置平面或轴,




ProE基础培训

ProE基础培训

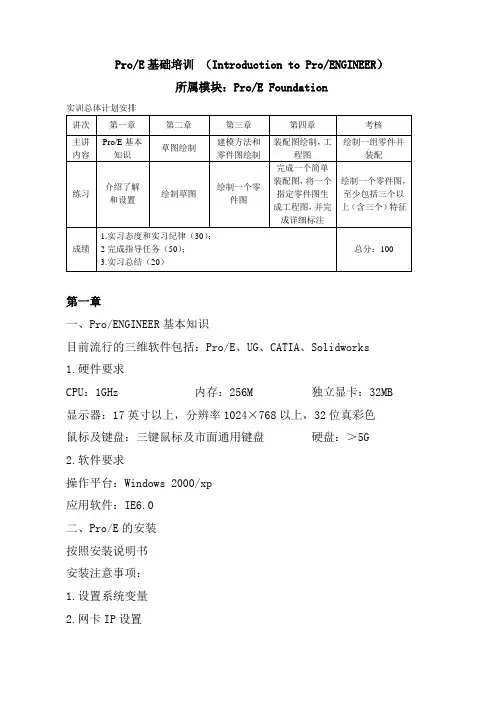

Pro/E基础培训(Introduction to Pro/ENGINEER)所属模块:Pro/E Foundation实训总体计划安排第一章一、Pro/ENGINEER基本知识目前流行的三维软件包括:Pro/E、UG、CATIA、Solidworks1.硬件要求CPU:1GHz 内存:256M 独立显卡:32MB 显示器:17英寸以上,分辨率1024×768以上,32位真彩色鼠标及键盘:三键鼠标及市面通用键盘硬盘:>5G2.软件要求操作平台:Windows 2000/xp应用软件:IE6.0二、Pro/E的安装按照安装说明书安装注意事项:1.设置系统变量2.网卡IP设置3.单机操作无网卡需设置虚拟网卡三、Pro/E用户界面介绍1.标题栏、菜单条、标准工具栏、特征工具栏、导航区、消息区、状态条、选择过滤器、图形窗口等组成。

2.文件管理:设置工作目录、文件建立/重命名/打开/保存/备份、文件的拭除与删除本章主要内容:介绍了有关Pro/ENGINEER Wildfire3.0的功能及工作模式。

讲述了有关Pro/ENGINEER Wildfire3.0的安装环境和安装步骤。

介绍了Pro/ENGINEER Wildfire3.0的用户界面及各部分的功能。

第二章一、普通三键鼠标在ProE中的功用。

(1)左键1、在显示区域中,与ctrl键结合,放大缩小;2、选取(pick)3、在选取时,与ctrl键结合,或shift键结合,可以多选;4、在 sketcher 中,画图元(2)中键1、在显示区域中,与ctrl键结合,旋转;2、回车(enter);3、done sel;4、done;5、ok;6、default;7、accept;8、在草绘器(sketcher)中,中止画图元。

9、在草绘器 (sketcher)中,放置尺寸线;10、在指定参照时,close.(3)右键1、在显示区域中,与ctrl键结合,移动。

《proe工程图培训》课件

《proe工程图培训》课件

界面介绍
菜单栏
proe的菜单栏包含了各种 功能和工具,用于创建、 编辑和分析工程图。
工具栏
工具栏上的按钮提供了快 速访问常用功能的方式, 使工程师能够高效地操作 软件。
图形区域
图形区域是显示实际工程 图的区域,工程师可以在 此进行绘图和编辑操作。
二维绘图
学习如何使用proe进行二维绘图是掌握工程图基础的关键。我们将介绍绘制 基本几何图形、标注和尺寸、投影方法等内容。
三维绘图
在这个部分,我们将学习如何在proe中创建和编辑三维几何图形。掌握三维绘图技巧是设计和分析复杂 工程结构的关键。
零件的创建和编辑
1
零件编辑
2
掌握如何对已有零件进行编辑和修改,
以满足设计变更和工程要求。
3
创建零件
学习如何从头开始创建一个零件,并 使用不同的特征和操作工具来实现设 计要求。
装配体设计
学习如何在proe中创建和编辑复杂装 配体,并解决装配过程中的冲突和干 涉问题。
装配体的创建和编辑
装配体概述
装配体是由多个零件组成的复 杂结构。我们将学习如何创建 和编辑装配体以及解决装配过 程中的问题。
装配顺序
装配分析
正确的装配顺序对于确保装配 体正常运行至关重要。我们将 介绍如何制定合理的装配顺序。
《proe工程图培训》PPT 课件
欢迎来到《proe工程图培训》PPT课件。通过这个课程,我将带你了解proe工 程图的基础知识和技巧,让你成为一名优秀的工程师。
课程简介
在这个部分,我们将讲解课程的目标和内容,介绍为什么学习proe工程图对工程师非常重要,以及课程 将如何帮助你提升工程图设计和分析的能力。
proe工程图概述

proe培训班

proe培训班

proe培训班题目:关于ProE软件培训班的相关介绍与评价引言:随着科技和工程领域的快速发展,CAD软件在设计制造过程中的应用越来越广泛。

ProE作为其中一款功能强大的软件,被越来越多的工程师所青睐和使用。

为了满足工程师们对ProE软件的学习需求,各地相继设立了ProE软件培训班,提供有针对性的教学和培训。

本文将就ProE 软件培训班的相关介绍和评价进行探讨。

一、ProE软件培训班说明ProE软件培训班旨在帮助学员全面了解和掌握ProE软件的使用技巧和设计原理,提高工程师在设计过程中的效率和质量。

培训班内容包括ProE软件的基础知识、三维建模、装配设计、表面建模、绘图与注释等多个方面的内容。

培训形式一般有线下课堂授课和在线视频课程两种方式,学员可以根据自身时间和地点的限制选择适合自己的学习方式。

二、ProE软件培训班的课程设置1. 基础知识课程:包括ProE软件的概述、界面介绍、基本操作和常用工具的使用等内容,帮助学员快速上手使用ProE软件。

2. 三维建模课程:介绍ProE软件中的三维建模技术,包括曲线的绘制、实体的创建与编辑、实体间的操作等,让学员能够灵活运用三维建模技术完成设计任务。

3. 装配设计课程:重点讲解ProE软件中的装配设计技术,包括零部件的创建、约束关系的建立和装配过程中的问题解决等,培养学员解决实际工程问题的能力。

4. 表面建模课程:介绍ProE软件中的表面建模技术,包括曲面的创建、编辑和组合等,让学员能够进行更加精细和复杂的产品设计。

5. 绘图与注释课程:讲解ProE软件中绘图工具的使用和注释技巧,帮助学员制作出准确规范的工程图纸。

三、ProE软件培训班的优势1. 知识系统全面:ProE软件培训班提供的课程内容涵盖了ProE软件的方方面面,从基础知识到高级技巧,学员能够全面系统地了解和应用ProE软件。

2. 实践教学为主:培训班采用实践教学为主的教学方法,学员能够通过大量实例和案例进行操作练习,提高自己的实际应用能力。

PROE基础模块XE培训

PROE基础模块XE培训

一般倒圆角
Corner shpere
Intersect
拔模分割
拔模分割功能
通过Split(分割)功能可创建各种各样的拔模
以中面为Draft Hinges(拔模枢轴) 的分割
拔模分割
以顶面为Draft Hinges(拔模枢轴) 的分割
说明: split by draft hinge的分割方式使分割后的两段拔模在拔模枢轴平面上的大小一 致;split by split object选项可草绘分割位置,可使得两段拔模在草绘指定的分割平面 上具有不同的大小
倒圆角—几种高级圆角特征
圆锥(Conic )倒角
说明: 通过调整圆锥参数(Conic parameter),可改变倒角形状
倒圆角—几种高级圆角特征
垂直于骨架(Normal to spine)
说明: 用垂直于骨架方式倒角,倒角 参考必须是两平面,如图,不 能是两平面的相交线
倒圆角—其他几种过渡圆角特征
阵列—几种高级阵列特征
填充阵列
填充阵列需草绘一条阵列的约束线,如图 中红色圆所示
从下拉菜单中选择可 实现各种填充阵列
表阵列
问题:在阵列预览中,我 们可以点选黑色的小点, 去掉阵列中任何不需要有 阵列特征的位置,但若需 要任意的改变阵列中特征 的位置或尺寸,则一般阵 列难以实现。
解决:此时可以使用表阵 列。它适用于在阵列中有 几个特殊的孔(指孔径与 初始特征不同,或者间距 与阵列设定不同),或几 个位置没有孔,采用此方 法更为灵活。
草绘相关
导入dwg文件定位技巧
问题:
将dwg的文件导入proe的草绘后, Proe会自动给定图形的中心,以 箭尾符号表示,用鼠标拖动就可 将图形移动到希望位置,圆形、 方形等规则零件可通过中心精确 定位,但对某些不规则零件则可 能不行。
