实验十二测设点的平面位置和高程
高程测量实验报告

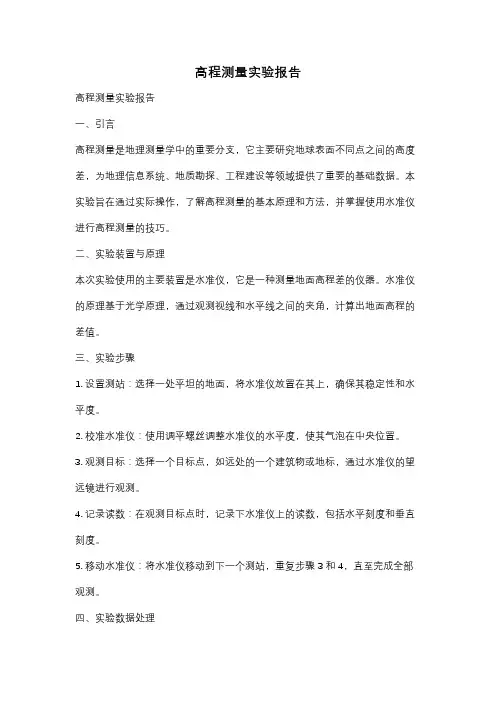

高程测量实验报告高程测量实验报告一、引言高程测量是地理测量学中的重要分支，它主要研究地球表面不同点之间的高度差，为地理信息系统、地质勘探、工程建设等领域提供了重要的基础数据。
本实验旨在通过实际操作，了解高程测量的基本原理和方法，并掌握使用水准仪进行高程测量的技巧。
二、实验装置与原理本次实验使用的主要装置是水准仪，它是一种测量地面高程差的仪器。
水准仪的原理基于光学原理，通过观测视线和水平线之间的夹角，计算出地面高程的差值。
三、实验步骤1. 设置测站：选择一处平坦的地面，将水准仪放置在其上，确保其稳定性和水平度。
2. 校准水准仪：使用调平螺丝调整水准仪的水平度，使其气泡在中央位置。
3. 观测目标：选择一个目标点，如远处的一个建筑物或地标，通过水准仪的望远镜进行观测。
4. 记录读数：在观测目标点时，记录下水准仪上的读数，包括水平刻度和垂直刻度。
5. 移动水准仪：将水准仪移动到下一个测站，重复步骤3和4，直至完成全部观测。
四、实验数据处理1. 数据整理：将观测得到的读数整理成表格形式，包括测站编号、水平刻度、垂直刻度等。
2. 计算高程差：根据水准仪的原理，通过计算不同测站之间的高程差，得到各个点的高程数值。
3. 绘制高程图：根据计算结果，绘制高程图，直观地展示不同点之间的高程差异。
五、实验结果与分析通过实验数据的处理与分析，我们得到了一幅高程图，它清晰地展示了所测区域的高程分布情况。
从图中可以观察到不同地点之间的高度差异，为地理学研究和工程建设提供了重要的参考依据。
六、实验误差分析在实验过程中，由于各种因素的影响，可能会产生一定的误差。
首先，水准仪本身的精度和调整可能存在一定的误差。
其次，观测者的视线准确度和读数准确度也会对测量结果产生影响。
此外，地面的不平坦度和大气条件的变化也可能引起误差。
七、实验总结通过本次实验，我们深入了解了高程测量的原理和方法，掌握了使用水准仪进行高程测量的技巧。
同时，我们也意识到在实际应用中，需要注意各种误差因素对测量结果的影响，并采取相应的措施进行修正。
02388 工程测量(实践) 自考考试大纲
湖北省高等教育自学考试实践（技能）课程大纲课程名称：工程测量（实践）课程代码：02388 一、实践能力的培养目标。
通过本实践课程，让学生巩固所学的《工程测量》课程知识，加深对基本理论的理解，做到理论联系实际，培养学生团结、合作、吃苦的精神以及分析问题和解决问题的能力，使学生掌握常用测量仪器如水准仪、经纬仪和全站仪等操作使用的方法，培养学生具备五等水准路线测量、四等水准测量、导线测量、地形图的测绘、建筑施工中的建筑物轴线测设和高程测设等测量工作的组织与实施的基本技能，为学生今后的工作和学习打下坚实的基础。
二、实践（技能）课程教学基本要求。
（总共3学分，30学时）实践一水准仪的认识与使用（0.2学分，2学时）1、要求：（1）了解DS3型自动安平水准仪的基本构造及性能，认识各操作部件的名称和作用，并熟悉掌握各操作部件的使用方法。
（2）掌握DS3型自动安平水准仪的安置、粗平、瞄准和读数方法，学会使用水准仪。
（3）练习水准测量一测站的观测、记录和计算。
2、任务：（1）每实验小组由4人组成。
1人观测，1人记录，2人扶尺，依次轮流进行。
（2）每组在实验场地任选两点，放上尺垫，每人改变仪器高度后分别测出这两点尺垫间的高差。
3、仪器和工具：每实验小组配备DS3型自动安平水准仪1台，水准尺（塔尺）2把，尺垫2个，记录板1块。
4、技术要求：（1）仪器高度的变化（升高或降低）幅度应大于10cm。
（2）两次测定的高差之差应小于5mm。
（3）各小组成员所测高差的最大值与最小值之差不超过5mm。
5、应交资料：（1）对水准仪认识的资料一份（包括水准仪的组成及操作步骤）。
（2）完整的观测记录及检核计算表格一份。
实践二五等水准路线测量（0.2学分，2学时）1、要求：（1）掌握使用DS3型自动安平水准仪进行五等水准路线测量一个测站的工作程序和一条水准路线的施测方法。
（2）掌握闭合水准线路的布设、施测、记录和外业计算检核方法（按五等要求）；学会在实地选择测点和转点，完成一个闭合水准路线的布设。
测设点的平面位置常用的方法
测设点的平面位置常用的方法
嘿，朋友们！咱今天来聊聊测设点的平面位置常用的那些方法呀！这可真是个有意思的事儿呢。
你想想看，就好像我们要在一张大大的地图上找到一个特定的点，那可得有好办法才行呢！
首先来说说直角坐标法吧。
这就像是你知道了一个地方在东西方向和南北方向上的具体位置，那你就能很准确地找到它啦！就好比你要去一个朋友家，他告诉你在第几街第几号，你不就能顺顺利利地找过去了嘛！这种方法简单直接，只要你把坐标搞清楚，那就八九不离十啦！
再说说极坐标法呀。
这就有点像你站在一个地方，然后知道要找的点离你有多远，还有和你现在所站方向的夹角是多少。
这不就跟你在野外拿着指南针找方向似的嘛，知道了距离和角度，那目标点还不是手到擒来呀！
还有角度交会法呢。
这就好像你和几个朋友约好了在一个地方见面，每个人都知道从自己的位置看过去那个点的角度，然后大家一汇合，不就找到那个点啦！是不是很有趣呀！
距离交会法也不错哦。
就好比你知道几个固定的点到目标点的距离，然后你就像拉着线一样，把这些距离都对上，那目标点不就出来了嘛！
哎呀，这些方法可真是各有各的妙处呀！就看我们在什么情况下怎么去用它们啦。
有时候可能一种方法就够了，有时候还得几种方法结合起来呢，就像我们解决一个难题，得用各种办法去攻克它才行呢！
你说要是没有这些方法，那我们在测设点的平面位置的时候该多头疼呀！就像在大海里没有指南针一样，那可真是要迷失方向啦！
所以呀，大家可得好好掌握这些方法，把它们用得滚瓜烂熟，这样不管遇到什么情况，都能轻松应对啦！这测设点的平面位置呀，可是我们搞工程、搞测量的重要手段呢，可不能小瞧了它哟！反正我是觉得这些方法真的太有用啦，你们觉得呢？
原创不易，请尊重原创，谢谢!。
测绘专业实验实习—— 基本测设方法_点位测设的基本方法
S
R
P
Q
DAP DBP
A
B
基本测设方法
测设的基本工作 点位测设的基本方法
第一节 测设的基本工作
测设: 根据已有的控制点或地物点，按工程设计要求，
将待建的建筑物、构筑物的特征点在实地标定出来。 因此，首先要算出这些特征点与控制点或原有建筑物 之间的角度、距离和高差等测设数据，然后利用测量 仪器和工具，根据测设数据将特征点测设到实地。 测设的基本工作:
包括已知水平距离测设、已知水平角测设和已知 高程测设。
一、已知水平距离的测设
已知水平距离的测设，是从地面上一个已知点出 发，沿给定的方向，量出已知（设计）的水平距离， 在地面上定出这段距离另一端点的位置。 1、钢尺测设 （1）一般方法 当测设精度要求不高时，从已知点开 始，沿给定的方向，用钢尺直接丈量出已知水平距 离，定出这段距离的另一端点。为了校核，应再丈 量一次，若两次丈量的相对误差在1/3000～1/5000 内，取平均位置作为该端点的最后位置。 （2）精确方法
AC
B
A
β
β’
Δβ
C
C’
第二节 点位测设的基本方法
点的平面位置的测设方法有： 直角坐标法、极坐标法、角度交会法和距离交会法。
至于采用那种方法，应根据控制网的形式、地形情况、现 场条件及精度要求等因素确定。 极坐标法：
根据一个水平角和一段水平距离，测设点的平面位置。 极坐标法适用于量距方便，且待测设点距控制点较近的建 筑施工场地。
极坐标法
x S
P
αAP A
αAB β
R Q
B
直角坐标法
直角坐标法是根据直角坐标原理，利用纵横坐标之差， 测设点的平面位置。直角坐标法适用于施工控制网为建 筑方格网或建筑基线的形式，且量距方便的建筑施工场 地。
施工放样——点的平面位置和高程测设

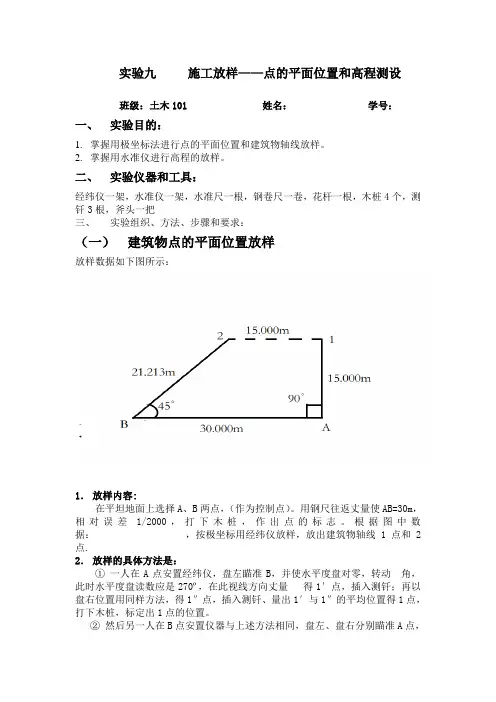

实验九施工放样——点的平面位置和高程测设班级：土木101 姓名：学号：一、实验目的：1.掌握用极坐标法进行点的平面位置和建筑物轴线放样。
2.掌握用水准仪进行高程的放样。
二、实验仪器和工具：经纬仪一架，水准仪一架，水准尺一根，钢卷尺一卷，花杆一根，木桩4个，测钎3根，斧头一把三、实验组织、方法、步骤和要求：（一）建筑物点的平面位置放样放样数据如下图所示：1．放样内容:在平坦地面上选择A、B两点，（作为控制点）。
用钢尺往返丈量使AB=30m，相对误差1/2000，打下木桩，作出点的标志。
根据图中数据：，按极坐标用经纬仪放样，放出建筑物轴线1点和2点.2．放样的具体方法是：①一人在A点安置经纬仪，盘左瞄准B，并使水平度盘对零，转动角，此时水平度盘读数应是270º，在此视线方向丈量得1′点，插入测钎；再以盘右位置用同样方法，得1″点，插入测钎、量出1′与1″的平均位置得1点，打下木桩，标定出1点的位置。
②然后另一人在B点安置仪器与上述方法相同，盘左、盘右分别瞄准A点，转动β2 ，丈量s2 ，同样方法用木桩标定出2点的位置。
③用钢尺丈量1、2两点的水平距离，要求测量值与理论值相差小于5mm 点的平面位置放样草图1点到2点距离测量为15.003m，与理论值15.000m相差3mm，符合精度要求（二）建筑物设计高程的放样：高程测设内容：控制点C的高程Hc=9.5m，建筑物轴线1,2，A，B点的设计高程分别为9.7m，要求根据C点高程将A,B,1，2点的设计高程分别在木桩上划红线表示出来。
测设具体方法：1.在四点外适合的地方选择控制点C2.先测设A点高程，一个人在C点架立好水准尺，选站安置水准仪，（仪器距前后视点的距离应大致相等）,后视C点水准尺得后视读数a，前视读数b由Hc+a=Ha+b计算所得。
3.一个人从水准仪望向前视点A的水准尺，另一个人在前视点A点处上下移动水准尺，当水准仪的中叉丝对准水准尺的b读数时，一个人对准水准尺底部在木桩上画上红线，量出红线到地面的高度4.重复2，3步骤，在四根木桩上画好相应的红线，并记录好数据5.检验四点的设计高程位置是否准确，将水准仪架立在四点的中间，依次在四点架立水准尺，水准尺的底面对准红线，读出和记录水准尺读数（四点的高差应为零，误差应小于3mm）放样草图及相关数据记录处理如下：数据记录与处理注：9.5+a=9.7+b四点的水准尺读数相互之差小于3mm，即各点间高差符合精度要求。
测量学课本12章 测设
出C 点；反之，自C′ 点向内侧作OC′的垂线并量取| C′C | 定出C 点。∠AOC 就是所要测
设的水平角。
当测设直角，且要求精度不高时，也可采用较简便的方法 3-4-5 法。其原理为数学中的
勾点股上定插理立。测如钎图，将1-5卷所尺示零，点欲固在定A于BA边点上，的自AA点点定沿出A垂B直方于向A量B出的直3m角得即CAD点方，向也。插先立在一测A
b应 = H B − (H A + a)
（1-7）
然后在B 桩侧面立尺（尺子零点在上方），瞄准水准尺，上下移动水准尺。当读数恰为
b应时，沿尺底面划线于桩上，此线即为设计给定的高程 HB 的位置。
B
a A
b HB
HA
大地水准面
图 1-7 测设高程于洞顶
当3．向测深设基高坑程或于较高高差的较建大筑处物楼面测设高程时，由于测设的高程点和水准点之间的高差很 大，可以用悬挂的钢尺代替水准尺，将地面的高程传递到坑底或楼上设置的临时水准点。然 后再根据临时水准点测设其他各点的设计高程。
α
B B′
A D
图 1-2 测距仪（或全站仪）测设水平距离
12.1.2 已知水平角的测设
已知水平角的测设就是将地面上一个已知点作为测站点，根据给定的方向（通常是另一 个已知点，称作定向点或后视点），然后标定出另一个方向，使两个方向的水平夹角等于已 知（设计）的水平角角值。测设水平角常用的仪器为经纬仪或全站仪。常用的方法为正倒镜 分中法和多测回修正法。
∆lh
=
−
h2 2D
式中： ∆l ——钢尺尺长改正数； l′ ——钢尺的实际长度；
l0 ——钢尺的名义长度；
α ——钢尺的线膨胀系数； t ——测设时的温度；
测量学习题09 10 11 12 测设-路线
习题九一、填空1、测设的基本工作包括和。
2、平面点位放样的基本操作是和。
3、测设点的平面位置，采用的方法有、、和等方法。
二、问答题1、什么是测设，测设和测定的区别是什么？2、简述全站仪放样已知距离的基本步骤。
3、已知经纬仪角度放样的方法有哪些，简述其步骤。
4、简述角度交会法放样点的平面位置的基本步骤。
5、高程放样有几种情况，每种情况下采用怎样的方法测设？三、计算题1、如图的高墩台的高程放样，已知BM A的高程为41.582米，墩台顶的设计高为45.261米，安置好水准仪后，测得读数a=1.853米，则墩台要达到设计高，B点尺的读数b应该为多少？2、如图深基坑的高程放样中，已知点BM A高程为31.524米，基底设计高程为10.056米，安置好仪器后，读数分别为：a=1.235m,c1=0.254m,c2=21.587m，则基坑要达到设计高，B点尺的读数b应该为多少？3、已知某点B的设计高程为87.831m，附近已知水准点的BM A，其高程为87.534m，为放样B点的高程，在其间架设水准仪，读出BM A尺上读数a为1.644m,则B点要达到设计高：（1）B点尺读数b应该为多少？（2）简述放样B点设计高的步骤。
4、已知αMN =300 º25′17″，X M=14.228m,Y M=77.564m,X A=47.337m,Y A=73.556m,试计算置仪器于M点，如采用全站仪用极坐标法测设A点（1）计算测设所需的数据；（2）并简述测设步骤。
习题十一、填空1、路线转角是指，位于称为右转角，位于称为左转角。
2、路线里程桩，按其所表示的里程数，可分为和两种。
3、园曲线的主点为、和。
4、园曲线测设时，按桩距在曲线上设桩，通常有和两种方法。
5、园曲线的详细测设方法（传统作业）主要有和两种。
6、缓和曲线是指，它采用的形式有、和，常采用形式。
7、在园曲线上设置缓和曲线后，曲线长度增长了，切线长度近似增长了。
点的平面位置测设方法
x
2 AP
y
2 AP
(370.000m 348.758m) 2 (458.000m 433.570m) 2
32.374m
2．点位测设方法
S
R
D1 AS2 P
DAP
1 2
A
Q
3 4
DBQ
DBR
3 4
B 检查建筑物四角是否等于90˚，各边长是否等于设计 长度，其误差均应在限差以内。
1．计算测设数据
x
P
AP
x
x
A 1 AB BP
2
3 C CP CB
B BA
（1）按坐标反算公式，分别计算出αAB、αAP、αBP、 αCB和αCP。
（2）计算水平角β1、β2和β3。
2．点位测设方法
P
1 2
3
A C
示误三角形
B
若示误三角形边长在限差
测 设 β1 、 β2 和 β3 时 ，
面位置？
x
S
AP
P (xP,yP)
DAP
A
(xA,yA)
AB
R Q
B (xB,yB)
1．计算测设数据
（1）计算AB、 AP
边的坐标方位角。
AB
arctan
y AB x AB
APBiblioteka arctany AP x AP
（2）计算AP与AB之间的夹角。 AB AP
点的平面位置的测设方法
一、直角坐标法
直角坐标法是根据直角坐标原理，利用 纵横坐标之差，测设点的平面位置。
直角坐标法适用于施工控制网为建筑方 格施工网场或地建宜位。置筑用什？直基么角线样坐的的标形建法式筑测，施设且工点场的量地平距适面方便的建筑
测设点的平面位置和高程
测设点的平面位置和高程实验八测设点的平面位置和高程一、目的与要求1(练习用一般方法测设水平角、水平距离和高程，以确定点的平面和高程位置。
2(测设限差:水平角不大于?40″，水平距离的相对误差不大于1/5000，高程不大于?10mm。
二、计划与设备1(实验安排2学时，每组3 ~ 5人。
2(设备为每组DJ6型光学经纬仪、DS3水准仪各1 台，钢卷尺1把，水准尺1根，记录板1块，斧头1把，木桩(红色油漆或粉笔)、小钉、测钎数个。
3(布置场地。
每组选择间距为30m的A、B两点，在点位上打木桩，桩上钉小钉(如果是水泥地面，可用红色油漆或粉笔在地面上画十字作为点位)，以A、B两点的连线为测设角度的已知方向线，在其附近再布置一个临时水准点，作为测设高程的已知数据。
4(实验结束后，每人上交“点的平面位置测设”、“高程的测设“实验报告八一份。
三、方法与步骤1(测设水平角和水平距离，以确定点的平面位置(极坐标法)。
设欲测设的水平角为β，水平距离为D。
在A点安置经纬仪，盘左照准B点，置水平度盘为0?00′00″，然后转动照准部，使度盘读数为准确的β角;在此视线方向上，以A 点为起点用钢卷尺量取预定的水平距离D(在一个尺段以内)，定出一点为P′。
盘右，同样测设水平角β和水平距离，再定一点为P″;若P′、P″不重合，取其中点P，并在点位上打木桩、钉小钉(或用红色油漆，或用粉笔在水泥地面上画十字)标出其位置，即为按规定角度和距离测设的点位。
最后以点位P为准，检核所测角度和距离，若与规定的β和D之差在限差内，则符合要求。
测设数据:假设控制边AB起点A的坐标为XA=56.56m，YA=70.65m，控制边方位角αAB=90?，已知建筑物轴线上点P1、P2设计坐标为:X1=71.56m，Y1=70.65m;X2=71.56m，Y2=85.65m。
2(测设高程。
设上述P点的设计高程Hp 。
视线高HI =H水+a ;同时计算P点的尺上读数b= H I—Hp,即可在P点木桩上立尺进行前视读数。
测绘专业实验实习—— 点的平面位置测设方法
x
S
AP
P (xP,yP)
DAP
A
(xA,yA)
AB
R Q
B (xB,yB)
1．计算测设数据
（1）计算AB、 AP
边的坐标方位角。
AB
arctan
y AB x AB
AP
arctan
y AP x AP
（2）计算AP与AB之间的夹角。 AB AP
20.00m
n
Ⅳ
检查建筑物四角是否等于90˚，各边长是否等于设计
长度，其误差均应在限差以内。
测设距离和角度时，可根据精度要求分别采用一般方
法或精密方法。
二、极坐标法
极坐标法是根据一个水平角和一段水平 距离，测设点的平面位置。
极坐标法什适么用样于的量建 筑距施方工便场，地且待测设点 距控制点适较宜近用的极建坐筑标施法工测场设地点。的 平
（3）计算A、P两点间的水平距离。
DAP ( xP xA )2 ( yP yA )2 xAP2 yAP2
例10-1 已知 xA 348.758m yA 433.570m
xP 370.000m yP 458.000m AB 1034848
试计算测设数据β和DAP。
2 AP
(370.000m 348.758m) 2 (458.000m 433.570m) 2
32.374m
2．点位测设方法
S
R
DAP D1 AS2 P
1 2
A
3 4 Q
DBQ
3 4
DBR
B 检查建筑物四角是否等于90˚，各边长是否等于设计 长度，其误差均应在限差以内。
点的平面位置的测设方法
提高测设精度的方法
使用高精度测量仪器
选择精度高、稳定性好的测量仪器。
掌握正确的观测方法
严格按照操作规程进行观测，避免人为误差。
多次测量求平均值
对同一观测点进行多次测量，取平均值以减 小误差。
外界条件控制
在适宜的天气和环境下进行测量，避免恶劣 天气和环境的影响。
精度控制的注意事项
定期校准测量仪器
确保测量仪器处于良好状态。
确定基础位置和深度
在建筑工程中，基础的平面位置和深度对于建筑物的稳定性和安全性至关重要。 通过精确的测设，可以确保基础的位置和深度符合设计要求，从而保证建筑物 的安全。
道路工程中的应用
确定道路中线位置
在道路工程中，中线的位置决定了道路的走向和长度。通过测设点的平面位置， 可以精确地确定道路中线的位置，确保道路按照设计要求进行施工。
确定道路交叉口位置
道路交叉口的位置对于道路的通行能力和交通安全至关重要。通过测设点的平面 位置，可以确定交叉口的准确位置，优化交叉口的几何设计，提高道路的通行效 率和安全性。
水运工程中的应用
确定港口位置
在港口工程中，港口的平面位置决定了船舶的进出和停泊。通过测设点的平面位置，可以确定港口的最佳位置， 提高港口的运营效率和安全性。
度，以满足工程要求。
简便原则
在保证精度的前提下，应尽量 选择简便的测量方法和设备，
以提高工作效率。
安全原则
在测设过程中，应充分考虑安 全因素，采取必要的安全措施
，确保测量人员的安全。
合规性原则
测设工作应符合相关法律法规 和标准的要求，确保测量成果
的合法性和合规性。
测设点的平面位置的
02
方法
直角坐标法
测设点的平面位置和高程实验报告
测设点的平面位置和高程实验报告一、引言测设点的平面位置和高程是地理测量学和工程测量学中的一项重要内容。
测量点的平面位置和高程信息对于地质勘探、土地利用规划、建筑设计等领域具有重要意义。
本实验旨在通过使用全站仪和水准仪对一个设定点进行测量，获得该点的平面位置和高程数据。
二、实验设备和原理本次实验使用的设备主要有全站仪和水准仪。
全站仪是一种高精度的测量仪器，可以同步测量水平方向和垂直方向的角度和距离，从而确定测点的平面位置。
水准仪则是用于测量地面高程的仪器，通过测量水平线上的高差来确定测点的高程。
三、实验步骤1. 设置全站仪和水准仪：首先需要在测点附近找到一个稳定的基准点，将全站仪和水准仪分别设置在基准点上。
2. 进行水平角观测：使用全站仪测量测点到基准点的水平角度。
在观测过程中，需要保持仪器的水平稳定，并通过对准测点和基准点的望远镜视线来测量角度。
3. 进行垂直角观测：使用全站仪测量测点到基准点的垂直角度。
同样需要保持仪器的水平稳定，并通过对准测点和基准点的望远镜视线来测量角度。
4. 进行距离观测：使用全站仪测量测点到基准点的水平距离。
观测过程中，需要将仪器的测距仪对准测点，并记录下测量得到的距离。
5. 进行高差观测：使用水准仪在基准点和测点之间进行高差观测。
观测过程中，需要保持仪器的水平稳定，并记录下测得的高差数值。
6. 数据处理：将测量得到的角度、距离和高差数据进行处理，计算出测点的平面位置和高程数据。
四、实验结果和分析经过以上实验步骤，我们测得了测点的平面位置和高程数据。
根据计算结果，我们得到了测点在平面坐标系中的X、Y坐标和在高程坐标系中的Z坐标。
通过对这些数据进行分析，我们可以得出以下结论：1. 测点的平面位置与基准点之间的角度和距离有关，角度越大、距离越远，测点的坐标值越大。
2. 测点的高程与基准点之间的高差有关，高差越大，测点的高程值越高。
五、实验误差和改进措施在实验过程中，可能会受到一些误差的影响，例如仪器的精度、操作人员的误差等。
施工测设基本工作—测设点的平面位置的基本方法
在A点安置仪器，B点定向，逆时针方向转∠A，得方向线AP，倒镜再放样一 次，取平均值，并在P点附近设置方向线 1-1'，同法在B点安置经纬仪或全站 仪，A定向，顺时针转角∠B， 在P点附近设置方向线 2-2'。用拉线法或骑马 桩法定出两方向线的交点P。
也可在 A、B两点同时安置仪器，分别以B、A进行 定向，拨出放样角度∠A、∠B，两台仪器观测员同 时指挥放样点处的工作人员移动标志，用逐渐趋近 的方法，使标志位于两台仪器的视准轴线的交点 上。
计算：
AB
arctan (YB (XB
YA ) XA)
AP
