汽轮机安装方案全解资料
热电站3000KW汽轮机发电机组安装方案(纯方案,23页)
热电站3000KW汽轮机发电机组安装方案目录1.工程情况2.施工工序流程图3.施工准备4.设备开箱检查5.基础划线复查6.垫铁布置7.底座架、轴承座及下汽缸就位8.滑销系统安装9.轴承安装10.转子调试11.汽封间隙检查和调整12.转向导叶环、隔板、复速级与喷嘴安装13.按扎转子14.装配调节汽阀，对通汽部分间隙的检查和调整15.汽轮机扣大盖16.轴承扣盖和盘车装置的安装17.发电贡安装18.二次灌浆19.辅助调和安装20.调节、保护系统和管道安装21.汽轮机本体范围的管道安装22.施工中应遵守的规范汽轮发电机机组安装方案1.工程概况1.1汽轮机参数：型号：B3—2.35/0.49 额定功率：3000KW转速：3000r/min 主汽门前蒸汽参数：2.5MPa 390℃排汽参数：0.49MPa 额定汽耗：10.7kg/KW.h制造厂：洛阳发电机设备厂发电机参数：型号：QF—3—2 额定功率：3000KW额定电压：10．5KV 转速：3000r/min功率因数：0．8 制造厂：洛阳发电机设备厂此汽轮发电机为三相两极交流同步发电机。
额定转速为3000r/min，频率为50HZ。
1．2结构：机组为单缸、中温中压、冲动式、背压汽轮机，与锅炉、发电机及其他附属设备组成成套发电设备，汽轮机排出的背压蒸汽可供工业用汽。
从安装工艺过程分为主机和辅助设备两部分。
汽轮机采用小岛式双层布置，便于在下层空间安排蒸汽管道。
辅助设备主要包括汽封、空气冷却器、双联冷油器、调节、油路、保安系统、汽水系统等。
机组的流通部分由一个双列复速级和四个压力级组成。
汽轮机转子采用套扎式柔性转子，叶轮为刚性锥形薄叶轮结构，以其外圆面与汽缸相配合，其内环中央有一圆柱销定位，用螺栓固定于汽缸上。
转向导叶环上开有平衡孔，为防止转向导叶环变形，在上下半的中分面处采用“拉钩”结构与汽缸固定。
隔板汽叶采用围带焊接式结构，固定在汽缸隔板槽中隔板上、下半在水平中分面处装有径向密封键及圆柱销，以保证上下隔板正确定位。
汽轮机安装方案
NZ12-0.689/0.137型12MW补汽冷凝式汽轮机组安装方案一、工程概况：本工程安装地点在安徽省池州市海螺水泥厂，汽轮机系南京汽轮电机(集团)有限责任公司生产的NZ12-0.689/0.137型12MW补汽冷凝式汽轮机，发电机为南京汽轮电机厂出产的QFW2-12-2型发电机，汽轮机额定功率11500KW，发电机12000KW。
二、机组结构、性能及主要参数1、结构及性能1．1汽轮机采用节流调节，无调节级。
转子由九级压力级组成，后三级叶片为扭叶片，其余压力级叶片为直叶片。
前中后汽缸具有水平中分面和垂直中分面. 前汽缸与前轴乘座用猫爪相连，在垂直方向设有定位左右膨胀的垂直键，以保证轴承座在膨胀时中心不至变动。
后汽缸与后轴承座铸为一体固定在后座架上。
通过后汽缸导板以保证在膨胀时中心不至变动。
1．2在汽轮机端的前轴承座内装有径向及推力轴承、主油泵、危急遮断装置，轴向位移传感器，测速机构等。
前轴承座安放在前座架上，其结合面有纵向滑销，前轴承座可沿纵向滑动，热膨胀指示仪装在轴承座下侧部，前轴承座壳体上装有调速器。
1．3后轴承座下半与汽缸铸成一体，装有汽轮机后轴承、发电机前轴承、盘车装置、温度表等，后轴承座下部左右两侧均有润滑油进回口，便于机组左向或右向布置。
1．4汽轮机前轴承座和推力轴承组成球面联合轴承，推力轴承为摆动瓦块式，前后轴承为椭圆轴承。
主推力瓦块及轴承下半瓦上装有热铜电阻。
1．5主汽门为带预启阀单座球形阀，阀碟的端部为半球形。
阀碟与阀座必须仔细研磨以保证密封的完全吻合。
阀碟上装有蒸汽滤网。
主汽门操纵座为液压式，压力油由保安装置控制，当保安装置挂闸，操纵座油缸内油压升高到0.5MPa后，顺时针旋转操纵座顶部的手轮，使丝杆下端的密封面密合，然后反时针缓慢旋转手轮，即可开启主汽门。
当保安装置动作后，截断到油缸的压力油，在操纵座弹簧的作用下，主汽门迅速关闭。
操纵座壳体上设有行程指示及行程开关。
1．6调节汽阀及连杆为群阀提板式结构，型线阀碟，负荷变动时各阀碟按一定顺序开启。
汽轮机安装施工方案
汽轮机安装施工方案第一节：引言汽轮机是一种重要的能源转换设备，广泛应用于发电、石化和工业生产等领域。
为确保汽轮机安装过程的安全和高效，本文将详细介绍汽轮机的安装施工方案。
第二节：前期准备1. 设计方案评审：在正式施工前，对汽轮机的设计方案进行全面评审，确保各项工程参数和技术要求能够满足安装要求。
2. 材料采购：根据设计方案，采购所需的汽轮机设备和附件，并进行质量检查和验收。
第三节：基础施工1. 地基处理：对汽轮机设备的安装场地进行地质勘察，确保地基稳固。
根据勘察结果，进行地基处理，如加固、排水等。
2. 基础施工：按照设计要求对汽轮机的基础进行施工，包括基础桩的打设、钢筋的布置和混凝土的浇筑。
第四节：设备安装1. 主机安装：进行汽轮机主机的吊装、定位和固定。
在吊装过程中，严格按照安全操作规程，确保吊装过程的稳定和安全。
2. 辅助设备安装：对汽轮机的辅助设备进行安装，如冷却水系统、油系统、通风系统等。
确保设备之间的连接紧密可靠。
第五节：管道连接1. 蒸汽管道连接：按照设计要求对汽轮机的蒸汽进出口管道进行连接。
采用合适的材料和焊接工艺，确保连接的密封性和耐压性。
2. 冷却水管道连接：对汽轮机的冷却水进出口管道进行连接，确保冷却系统正常运行。
第六节：电气布线1. 电气设备安装：按照设计要求对汽轮机的各类电气设备进行安装，如发电机、控制柜等。
2. 电气布线：进行汽轮机电气系统的布线工作，包括电缆敷设、接线盒安装等。
确保电气系统的可靠性和安全性。
第七节：调试运行1. 系统调试：对汽轮机的各个系统进行调试，确保其正常工作。
包括燃气系统、水系统、润滑系统等。
2. 运行试验：进行汽轮机的运行试验，监测其运行参数和性能指标。
根据试验结果，对必要的调整和优化进行处理。
第八节：验收交接1. 安装验收：进行汽轮机的安装验收，检查各项工程是否符合设计要求和技术标准。
2. 资料编制：完成汽轮机安装施工的相关资料编制，包括技术图纸、操作手册等。
汽机本体安装方案正式
目录1、编制依据 22、工程概况 23、施工准备 54、施工步骤及说明 55、质量保证措施326、安全文明施工347、附表：OSH危害辩识与危险评价结果一览表35一、编制依据1.1、电力建设施工及验收技术规范（汽轮机机组篇1992版）1.2、电力建设安全工作规程（火力发电厂部分）（DL5009.1－2002）1.3、东方汽轮机股份有限公司厂家资料。
1.4、《火电施工质量检验及评定标准》(汽机篇1998年版)二、工程概况2.1、本施工方案适用于泸州电厂一期工程2×600MW 1#机组汽轮机本体安装。
本工程汽轮机选用东方汽轮机厂生产的N600-16.7/538/538-11型冲动式、单轴、三缸、四排汽、亚临界、一次中间再热式汽轮机,是东汽-日立优化型，额定功率600MW。
2.2、汽轮机技术规范：2.2.3、汽轮机布置方式为左手布置（从电气侧（A列柱）向锅炉侧（B列柱）看去，汽轮机机头位于左手侧），站在汽机端转子旋转方向为逆时针方向2.2.4、东方汽轮机厂生产的N600—16.8/537/537—11型汽轮机的台板改为柔性薄台板，采用无垫铁施工工艺，采用无收缩灌浆料（MF870c）浇注水泥砂浆垫块支承。
三、施工准备：3.1、人员配备：安全员1人技术员1人汽机本体安装工10人行车司机3人起重工6人力工：20人3.2、汽机房已封闭，各运转层毛地面做完，地面平整干净；3.3、主基础具有清晰明确的中心线，厂房13.7ｍ平台的标高基准点确定；3.4、13.7ｍ运转层平台孔洞、沟道盖板已盖好，临时栏杆已安装完毕；3.5、厂房内应具备足够的水、电、照明、压缩空气、氧气和乙炔及消防器材等；3.6、汽机房内的行车已安装完毕并能正常使用；3.7、基础已交安装，验收检查合格，具备施工条件；3.8、技术资料完备。
3.9、施工用工器具（包括专用工具）准备充分，量具经校验合格备用。
四、施工步骤及方法4.1、汽机安装流程图4.2、施工主要步骤说明。
汽轮机安装施工方案
汽轮机安装施工方案
一、前期准备
在进行汽轮机安装施工之前，需要进行充分的前期准备工作，确保施工过程顺利进行。
具体准备工作包括：
•设计方案确认：确认汽轮机安装的设计方案，包括位置布置、连接方式等。
•设备准备：准备所需的汽轮机设备及相关配件。
•人员培训：培训相关工程人员，确保他们了解汽轮机安装的相关操作流程和安全规范。
二、施工流程
1.施工场地准备
在施工开始前，需要对施工场地进行必要的准备工作，包括清理场地、确保场地平整等，为后续的安装工作提供良好的施工环境。
2.设备安装
1.基础安装：首先进行汽轮机基础的安装，确保基础牢固稳定。
2.主体设备安装：安装汽轮机主体设备，根据设计方案进行位置布置
和连接。
3.配件安装：安装相关配件，如进出口阀门、管道连接等。
3.接线工作
进行汽轮机的电气接线工作，将汽轮机与电力系统连接，确保电气部分正常运行。
4.系统测试
完成安装施工后，需要进行系统测试，包括静态测试和动态测试，确保汽轮机正常运行且安全可靠。
三、施工验收
在施工完成后，需要进行施工验收工作，确保汽轮机安装工程符合设计要求和相关标准。
验收内容包括设备功能测试、安全运行检查等。
如验收合格，方可移交使用。
结语
汽轮机安装是一项重要的施工工程，需要密切配合各方，确保施工过程安全顺利。
通过严格的前期准备、规范的施工流程以及细致的施工验收工作，可以保证汽轮机安装施工工程的顺利进行和质量保障。

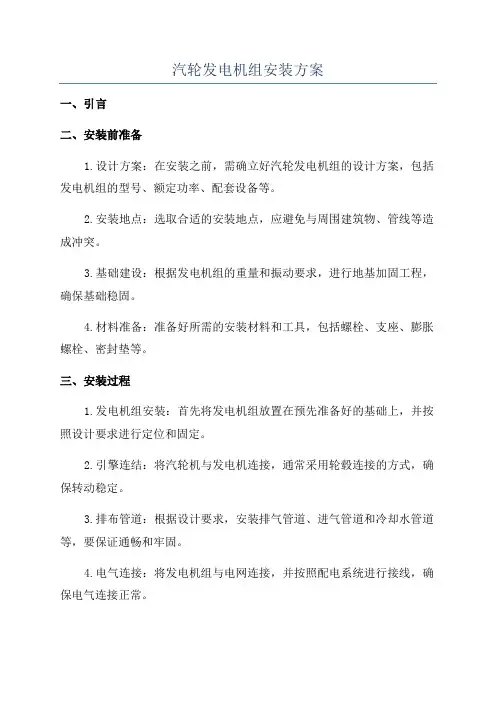

汽轮发电机组安装方案
汽轮发电机组安装方案一、引言二、安装前准备1.设计方案：在安装之前，需确立好汽轮发电机组的设计方案，包括发电机组的型号、额定功率、配套设备等。
2.安装地点：选取合适的安装地点，应避免与周围建筑物、管线等造成冲突。
3.基础建设：根据发电机组的重量和振动要求，进行地基加固工程，确保基础稳固。
4.材料准备：准备好所需的安装材料和工具，包括螺栓、支座、膨胀螺栓、密封垫等。
三、安装过程1.发电机组安装：首先将发电机组放置在预先准备好的基础上，并按照设计要求进行定位和固定。
2.引擎连结：将汽轮机与发电机连接，通常采用轮毂连接的方式，确保转动稳定。
3.排布管道：根据设计要求，安装排气管道、进气管道和冷却水管道等，要保证通畅和牢固。
4.电气连接：将发电机组与电网连接，并按照配电系统进行接线，确保电气连接正常。
5.测试调试：完成安装后，进行测试调试，包括零负荷试运行、负荷试运行等，确保发电机组工作正常。
四、安全措施1.安全教育：对参与安装的工作人员进行相关的安全教育，提高安全意识，并指导其正确操作。
2.安全保护：在安装过程中，设置安全围栏和警示标志，确保其他人员不接近作业区域。
3.防火措施：严禁在安装现场进行明火作业，使用防火器材进行防火处理，确保安装现场的安全。
4.紧急应急预案：制定好紧急应急预案，包括意外事故的处理、人员疏散等，以应对突发情况。
五、安装后验收1.检查记录：对安装过程中的关键节点进行检查，并记录相关数据，以备后续参考。
2.功能验收：对发电机组进行功能验收，包括启动、负荷切换、故障保护等。
3.安全验收：检查安装现场的安全措施是否到位，并进行安全验收，确保安全合格。
六、安装总结通过对汽轮发电机组安装方案的详细介绍，我们可以看出良好的安装方案对于发电机组的正常运行起到重要作用。
在安装过程中，需严格按照设计要求进行操作，并做好相关的安全措施，保证安全生产。
只有做好每一个环节，才能确保汽轮发电机组的安装质量和性能。
汽轮机电机安装方案
**有限责任公司综合利用热电站技改工程（12MW）C12-3、43/0.49汽轮发电机安装施工方案编制：审核：审定：年月日第一章：概述一、本机为“青汽”产补凝汽式机组，采用套装式转子，刚性联接，汽缸高压端采用20CrMo铸钢件、低压端采用灰口铸铁，汽缸的垂直中分面在制造厂已组装完毕，现场不用组缸，前汽缸与前轴承座采用“半圆周”法兰联接，其中分面采用横向圆键。
前轴承座与前座架采用纵向条键以使汽缸及前轴承座可沿轴向向前滑动，后汽缸两侧由后座架支撑，其中分面采用横向圆键，横向圆键的中心与前座架的条键纵向中心在排汽口的中心形成汽缸的膨胀死点，在后汽缸的尾部下方设有立销以限制汽缸的横向膨胀。
因此该机汽缸的膨胀死点为后座架横销的中心与前座架纵销的中心交点，汽缸受热后以此死点向高压侧膨胀，所以安装中：1、所有的汽水管道不应对汽缸产生轴向阻力。
2、凡有可能产生轴向力的管道应加补偿弯管。
3、所有的设备及附件应有支吊架悬挂或支撑其重量尽量不作用于汽缸。
二、汽缸高压侧的隔板采用围带焊接结构，低压隔板为铸铁件，上下半各自支持于汽缸中分面处的悬挂销上，底部各有定位键。
隔板中分面处有密封条键及定位销，为考虑隔板受热后的膨胀，在隔板的进汽侧都留有不小于0.1的膨胀向隙在安装中应加以注意。
三、套装式转子在汽缸中的轴向、径向间隙即可保证轴向、径向的动静不磨擦，也可保证其受热后的胀差。
其轴向推力完全由推力轴承承受，因此安装中，各部位的径跳、端跳及瓢偏、弯曲及动静间隙、推力轴承及推力间隙应严格保证符合制造厂的规定。
四、汽轮发电机的支持轴承现场研刮，其与轴径的接触角、接触点及侧隙顶隙、紧力应符合厂家规定，否则不但会影响瓦温也可能产生振动。
五、发电机的磁力中心及空气间隙应符合厂家规定，否则也会因磁力中心不对及气隙不均匀而使磁场不平衡而产生振动。
六、因该机组是刚性联接，对中心的要求适当提高，特别是平面差应严格控制在0.02以内。
七、基础验收及放线：因为基础标高及各螺栓孔的相对几何尺寸，孔的垂直度决定了基础验收（水泥试块的强度试验除外）即决定了运转层到轴中心的高度也制约着垫铁的高度及块数，对垫铁的总高及块数“验标”上有较严格的要求。
汽轮机安装方案介绍
目录一、概述。
2二、编制依据。
4三、施工准备。
4四、汽轮机安装。
4五、调节保安系统安装。
15六、发电机安装。
15七、质量保证措施。
16八、安全文明施工。
17九、环境保护措施。
17十、环境因素、危险辨识评价记录表。
18一、概述1、汽轮机主要技术参数本汽轮机由洛阳中重发电设备有限责任公司制造，单缸、低压冲动空气冷却式汽轮机发电机，用于中广核青海太阳能热发电技术试验项目汽轮发电机组土建、安装及调试项目，以提供电力供应。
1.1主汽门前蒸汽参数及其允许变化范围：正常： 2.6MPa/ 375℃最高： 2.8MPa/ 380℃最低： 2.4MPa/375℃1.2汽轮机额定功率：1500KW1.3汽轮机额定转速：5600r/min1.4汽轮机临界转速：3359r/min1.5汽轮机旋转方向：顺气流方向看，汽轮机的转向为顺时针方向。
1.6排汽压力：在额定负荷时：（绝）0.015Mpa1.7汽机本体主要件重量：汽轮机全量25.1 t转子 1.122 t汽轮机上半重量（即检修时最大起重量）： 3.1 t1.8汽轮机本体外形尺寸（mm）：长×宽×高4451×3770×27151.9汽轮机中心高（距运转平台）：1050mm。
2、调节系统参数2.1 汽轮机在稳定负荷及连续运转情况下，转速变化的不均匀度为4.5+0.5%。
2.2 汽轮机调整器调速范围，能将正常运行转速作-4%--6%的改变。
2.3汽轮机突然抛全负荷时，最大升速不超过危急遮断器的动作转速。
2.4调节系统的迟缓率小于0.5% 。
2.5危急遮断器的动作转速6104～6216r/min，危急遮断器动作至主汽门关闭。
2.6汽轮机转子轴向位移小于0.7mm。
2.7润滑系统油压力0.0588～0.0784MPa。
3、汽机结构说明3.1汽轮机大件包括有：汽轮机本体、齿轮箱、冷油器、注油器、电动油泵、润滑油泵、输水膨胀箱及油箱底盘等。
汽轮机安装施工方案
N50-8.33-3 50MW冷凝式汽轮发电机1、概述汽轮机结构涉及静止部分和转子部分，其静止部分又涉及前、中、后汽缸、隔板、前后轴承座、前后轴承和前后汽封等。
汽轮机通流部分由一个单列调节级和二十一级压力级组成。
汽轮机前支点为一径向推力联合轴承，装于前轴承座内，为机组相对死点，后轴承为一径向轴承，装于后汽缸内。
汽轮机通过一副半挠性波型联轴器与发电机相连。
前汽缸有一对由下缸法兰延伸出来的猫爪搭在前轴承座两侧的滑键上，滑键内有冷却水腔室，以阻断猫爪的热量向前轴承座传导。
前轴承座支承在前座架上，为了保证机组在运营中的自由膨胀和对中，前座架上布置了轴向导向键，后汽缸尾部有轴向导板，前汽缸与前轴承座之间有立销。
后汽缸则支承在后座架上，后座架由中、后、侧三对基架组成，其中左右有两侧基架上有横向销，横向销与汽轮机中心线的交点形成了机组的膨胀死点。
汽轮机前轴承座内有推力轴承前轴承，主油泵，主油泵联轴器，危急遮断装置，危急遮断器轴，前轴承座内部油管路等部套，转速和轴向位移探头用转速测量装置，偏心探头用安装支架也安装于前轴承座内。
在前座架上装有热胀指示器，以反映汽轮机静子部分的绝对热膨胀。
胀差探头用安装支架安装于后汽缸联轴器处，振动速度传感器安装于轴承盖上。
1.1.1转子汽轮机转子为整锻一套装结构型式。
调节级和前16级压力级采用整锻结构；17-21级采用套装叶轮结构，套装叶轮间均采用了径向键，内孔无键槽，大大提高了套装叶轮的强度。
调节级和前13级压力级叶片采用“T”型叶根，叶型为等截面，14-18级采用“T”型外包式叶根，用填隙条胀紧。
19级采用三叉型叶根，20-21级采用四叉型叶根，21级叶片采用了拉筋。
0-13级直叶片动叶顶部所有有围带。
14-21级动叶片为自带冠扭叶片。
1．1．2喷咀组、隔板、隔板套本机采用喷嘴调节配汽方式，高压喷嘴提成四组，通过T型槽道分别嵌入四只喷嘴室内，采用径向销钉定位，并装有密封键。
喷咀组的子午面收缩静叶喷嘴焊接在内外围带中，表面经氮化解决，提高了使用寿命。
汽轮机安装方案
汽轮机安装方案1）汽轮发电机组安装程序见图4-3┌────┐│施工准备│└─┬──┘┌───────┴────────┐┌──┴──┐↓│基础放线│┌──┴──┐│沉降观测││开箱检查│└──┬──┘└──┬──┘↓┌────┴────┐┌──┴──┐↓↓│基础研磨│┌──┴──┐┌───┴───┐│敷设垫铁││冷凝器组装││附属设备安装│└──┬──┘└──┬──┘└───┬───┘┌────────┐│││台板、瓦座、滑销││││系统安装│││└───┬────┘││↓──────────↓│┌────┐┌────┐││汽缸组装││转子就位││└─┬──┘└─┬──┘│└─────┬─────┘│┌───────┐││检查汽缸间隙││└───┬───┘│┌───────┐││汽轮机扣大盖││└───┬───┘│┌─────────┐│┌──┴──┐│↓││管道、仪表││┌──────┐││安装│││发电机穿芯││└──┬──┘│└──┬───┘││┌────┐││││电气安装││││└────┘││┌────┐│┌────┐││吹除试压│││二次灌浆│←──────┘└─┬──┘│└──┬─┘└────┼─────┘↓┌────┐│试运转│└────┘汽轮发电机组安装程序图图4-32）基础验收、放线与沉降观测①土建应提供的技术文件a. 主要设备基础及构筑物的有关验收记录。
b. 混凝土标号及强度试验记录。
c. 建筑物和基础上的基准线与基准点。
d. 沉降观测记录。
②基础应具备的条件a. 主辅机设备基础浇灌完毕，模板拆除，混凝土达到设计强度的•70%以上，并经验收合格。
b. 所交付主机辅机基础，混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面、露筋等现象。
c. 地脚螺栓孔内必须清理干净，无横筋杂物等，孔壁的铅垂度误差不得大于10mm。
d. 各基础具有清晰准确的中心线，厂房零米和运转层的标高线。
e. 基础与厂房运转平台隔震间隙中的模板和杂物应清理干净。
手把手教汽轮机的安装
手把手教汽轮机的安装一、安装前的准备工作准备工作主要包括技术准备、材料和工具准备、设备到货后的维护和保管、设备的预检修等。
（一）技术准备１、熟悉有关图纸和技术资料２、执行施工及验收规范３、新工艺准备４、编制工作程序、施工进度计划和用料计划（二）材料和工具准备1、材料准备：材料分为两类：一类是装设性材料，另一类是消耗性材料。
装设性材料一般指管材、型材、管道附件及支吊架等。
用量按图纸需要和正常损耗量之和备料。
消耗性材料一般包括棉纱、煤油、各种润滑油、涂料、垫料、填料等。
2、工具准备：施工工具可分为普通工具、专用工具。
普通工具是指市场上可购买的工具。
如手锤、锉刀等。
专用工具是随设备附带的工具。
如吊转子、汽缸工具、联轴器找正工具、抬轴工具等。
（三）设备到货后的维护和保管1、开箱验收设备到货后，按装箱单数量和图纸部位编号逐一核对清点数量、型号，检查外观质量，作详细记录。
如有缺件和损坏，按规定程序及时报告，要求尽快补换。
2、设备的现场保管分类保管：对精密设备和电气设备，应入库保管。
库内应有控制湿度、温度的设施。
对一般设备放置时用枕木垫高，加盖防雨篷布。
3、场地准备按施工组织设计的总体平面图的场地规划，建好检修场地的临时建筑及能源供应线（四）设备的预检修根据施工程序和现场到货条件及时开展预检修工作。
主要预检修项目如下：1、清理汽缸内外表面目的主要是汽缸、汽室内光洁，无尘埃、型砂，检查汽缸表面有无裂纹。
2、研刮台板和汽缸预组合3、清理检查转子4、轴承和轴承座检修5、设备零部件清理分类汽轮机零部件品类较多，大部分是耐高压高温的合金钢部件。
为防止丢失、错用，应按其使用部位清理分类，妥善存放。
按规定作金属光谱和硬度测验，不合格的与制造厂联系更换。
二、基础检查及台板轴承座安装（一）基础检查1、基础外观检查表面平整、无裂纹、孔洞、蜂窝、麻面和露筋2、纵横中心线偏差检查＜2 mm/m总偏差值＜5 mm3、承力面标高检查应符合设计图纸要求、以标高基准线为准±10 mm 范围内4、地脚螺栓孔、地脚螺栓检查中心线与基础中心线偏差＜10 mm5、预留孔及沟边尺寸复核6、预埋的锚固板、高中压联合汽门支架中心线与汽轮机中心线偏差检查＜3mm ，锚固板、汽门支架标高与基准线偏差±3mm 以内、垂直度检查＜3mm/m7、基础处理垫铁配制8、基础凿毛深度、尺寸、水平度及垫铁与基础接触情况符合验标要求9、垫铁的配制钢制垫铁的平面尺寸应比楔形垫铁周边各大10-20mm，每叠垫铁用一块平垫铁和一对斜垫铁组成。
02汽机本体安装方案
02汽机本体安装方案汽轮机本体安装方案1、汽轮机技术规范：1）、型号：N600－16.7/538/538－1型（合缸）2）、型式：亚临界中间再热三缸四排汽凝汽式汽轮机3）、额定功率：600MW 最大功率：666MW 转速：3000r/min 4）、汽轮机本体总长29000mm，宽9300mm，分三部分组成：高中压缸部分、A低压缸部分、B低压缸部分。
机组台板至低压缸排汽口高度2194mm，机组机架处于同一标高。
2、施工方法及要求2.1、基础检查目的：保证设备基础无缺陷，满足安装和验收标准要求。
2.1.1、基础外观检查：混凝土外表无裂纹、孔洞、蜂窝、麻面、露筋、孔洞堵塞、边角缺肉等缺陷，地脚螺栓孔洞应垂直，预埋件无污物，基础表面平整，障碍物清理干净。
2.1.2、强度检查：安装设备前应对设备基础的强度检查，检查混凝土强度报告，强度应达到100%强度，同时检查基础的沉降观测记录，沉降均匀后才能进行设备安装。
2.1.3、基础中心线检查：以A低压缸中心线为基准（厂家有特殊要求安厂家要求）横向中心线，以机组轴向为纵向中心线拉钢丝，用等腰三角形法效验垂直度要求首先效验中心线偏差值符合要求后,应用线坠将中心位臵投到基础埋件或基础边缘角铁框架上,并用样冲打出记号。
然后依次效验各轴承座中心线和发电机中心线。
各中心线的位臵尺寸和厂家要求相符。
2.1.4、孔洞尺寸检查：以中心线为基准点对基础的各种预留孔洞进行效验，用平行线法依次测量发电机孔洞、低压缸孔洞、高中压缸孔洞，采用的工具为钢卷尺配合钢丝和线坠的测量方法,保证孔洞的开裆尺寸满足设计和设备安装的实际需要。
2.1.5、埋件检查：重点检查地脚螺栓、猫固板（定位板）和汽门埋件，测量方法同5）保证地脚螺栓位臵偏差小于2mm，锚固板小于3 mm，汽门支架小于2 mm。
2.1.6、标高检查：根据土建给出的标高线,用水准仪测量基础平面、预埋基础板、猫固板、地脚螺栓、凝汽器基础等位臵的基础标高。
汽轮机安装讲解
1 工程概况汽轮机由中国长江动力公司生产，型号为：C30-8.83/0.196，额定功率为30000MW。
汽轮机型式为高压单缸、冲动、单抽汽凝气式。
2 编制依据2.1 中国长江动力公司安装图纸及技术资料；2.2 《电力建设施工及验收技术规范》汽轮机机组篇DL 5011—92；2.3 《电力建设施工质量验收及评价规程第三部分：汽轮发电机组》DL/T 5210.3-2009；2.4 《电力建设安全工作规程》DL5009.1-2002；2.5 相关强制性条文。
3 主要机械设备及工器具配备3.1 作业所需机械汽机房桥式起重机32T/10T、150t履带吊一台、25t汽车吊一台、电焊机2台。
3.2 作业所需工器具、仪器、仪表：13.3 作业所需量具4 工作范围及主要工程量宁安生物质热电联产工程(1×30MW机组)的汽轮机型为高压单缸、冲动、单抽汽凝汽式，具有一级调整抽气。
调节系统采用低压数字电液调节，操作简捷，运行安全可靠。
汽轮机转子通过刚性联轴器直接带动发电机转子旋转，发出电功率。
主要数据：5 施工进度计划安排根据现场实际情况从具备安装条件日起,至安装结束总工期为30天.6 人员配备计划人员：起重工：2人焊工：2人吊车司机： 2人电工：1人钳工：8人机械安装工:4人7 应具备的施工条件7.1 作业人员的质量要求7.1.1 工程技术人员和施工人员必须对自己范围内的汽轮机本体安装的全部施工工序和安装工艺做到完全的掌握。
7.1.2 施工组长必须能够审图且有丰富的安装经验。
7.1.3 施工人员中一定的施工经验应在施工前经过专业及安全培训，并考试合格。
7.1.4 配备专业的项目工程师。
7.2 作业机械、工具、仪器、仪表的要求7.2.1 施工作业前必须检查所用的吊装工器具、运输工具、确保其使用性能满足安装要求。
有足够的安装量具，并且具有校验合格证明。
7.3 作业材料、半成品质量要求7.3.1 安装过程中合金零部件和紧固件都应在施工前鉴定其材质，确认与厂家图纸和有关标准相符。
汽轮机安装方案范文
汽轮机安装方案范文一、方案背景汽轮机是一种将燃料热能转化为机械能的热机装置，广泛应用于发电、航空、船舶等领域。
其高效、可靠的特点使得汽轮机在能源利用中扮演着重要角色。
为了更好地实施汽轮机的安装，提高其运行效率，本方案针对一台700MW燃气汽轮机进行安装设计。
二、方案目标1.完成汽轮机设备的准确安装，确保全部设备投运。
2.提高汽轮机的运行效率，降低能耗，减少能源浪费。
3.保证汽轮机的长期稳定运行，延长设备使用寿命。
三、方案内容1.设备准备对于汽轮机安装而言，首先需要做好设备准备工作。
包括订购合适的汽轮机、锅炉、发电机等设备，并按照技术要求进行验收。
同时，还应该进行设备的运输、存储等工作，确保设备的完好无损。
2.基础工程3.安装调试汽轮机的安装调试是整个安装过程中的关键环节。
这一阶段包括汽轮机本体的安装、管道布置、仪表安装等工作。
在安装调试过程中，要精确测量、调整各种设备的位置和参数，确保设备的准确安装，保证正常运行。
4.电气工程汽轮机的电气工程是运行过程中的重要组成部分。
包括发电机、控制系统、变压器等设备的安装调试。
在电气工程中，要按照相关标准进行布线、接线，严格遵守安全操作规程，确保电气设备的稳定运行。
5.运行维护四、方案优势1.本方案全面考虑了汽轮机安装过程中的各个环节，确保每个环节都能够精确、高效地完成。
2.在安装调试阶段，严格遵守安全规章制度，确保人员安全，预防设备损坏。
3.通过运行维护，可以及时发现和解决问题，提高汽轮机的运行效率和可靠性。
五、方案实施计划1.设备准备阶段：2个月2.基础工程阶段：3个月3.安装调试阶段：5个月4.电气工程阶段：2个月5.运行维护阶段：长期进行六、方案评估指标1.完成设备安装的准确率：99%2.汽轮机运行效率的提高幅度：5%3.设备运行的可靠性指标：99%综上所述，本方案通过对汽轮机安装过程中的各个环节进行全面设计和落实，能够确保设备准确安装并保证其长期稳定运行。
汽轮发电机安装方案-13讲解
日期：
总监理工程师审核意见：
项目监理机构（章）：
总监理工程师：
日期：
建设单位审批意见：
建设单位（章）：
项目代表：
日期：
填报说明：
本表一式四份，由承包单位填报，建设单位、项目监理机构、承包单位各一份
公主岭德联生物质能源有限公司
公主岭市生活垃圾焚烧发电工程
汽
轮
发
电
机
安
装
方
案
编制：
审核：
批准：
3.1.12.3安装后导电环对地绝缘电阻值≮0.5兆欧。
3.1.13二次灌浆
在发电机和碳刷架安装具备下列条件即可进行二次灌浆：
a．发电机与汽轮机转子的联轴器找中心结束；
b．发电机的磁场中心和空气间隙调整结束；
c．基础垫铁点焊完毕，凝汽器与低压缸连接结束；
d．穿过二次浇灌层的管道、电缆、仪表管线等敷设完毕，并应穿在专用的套管中，不允许直接埋入混凝土内。
3.1.2起吊定子时定子应保持水平，并对行车和建筑结构进行监视。定子离开地面后，试行车刹车1-2次后，才能起吊，起吊速度要缓慢匀速平稳。定子最低点超过平台后（必须有300毫米空间）停止上升，移动大跑，将定子放在台板上。
3.1.3轴承座就位，轴承座应根据汽轮发电机中心线进行安装和调整，在轴承座下应按设计放置干燥的绝缘垫板，ቤተ መጻሕፍቲ ባይዱ防止其受损，可暂用其它垫板代替，装配就位后绝缘椎销（1：50）用钢椎代替。
3.1.1.2按照图纸在基础上划出垫铁的布置位置，然后在该位置进行基础凿毛工作；垫铁与混凝土的接触要密实，四角无翘动并纵横向水平。
3.1.1.3配置垫铁，要求做好垫铁各层间的接触应密实，0.05mm塞尺一般应塞不进，局部塞入部分不得大于边长的1/4，垫铁外观要求平整，无毛刺和卷边。
发电厂项目——汽轮机本体安装方案
发电厂项目——汽轮机本体安装方案1概述本工程汽轮机为上海汽轮机厂有限公司生产的C1000-28/0.4/600/610型超超临界，一次中间再热，四缸四排汽、单轴汽轮机。
高压缸、中压缸为整缸到货，吊装采用汽机房行车单车或双车抬吊就位。
本体部分的安装工作包含从基础处理到汽机扣盖、对轮连接、主油泵安装、盘车装置安装、导汽管、连通管、轴承座扣盖及缸体罩壳安装工作。
安装机械采用汽机房内二台130/30t行车，运输机械采用60t、40t平板车、15吨半挂货车，配合起吊机械采用50t履带吊、25t汽车吊和组合场40t/42m龙门吊。
2汽轮机本体安装流程图基础准备台板就位低压缸组合、找正就位轴承座就位找正高、中压缸就位，初步找正轴承检修安装低压转子安装，轴系初找中低压内缸按转子定位找正低压缸内部部件安装低压内缸就位初步找正低压缸与凝汽器焊接推力轴承安装低压全实缸对轮找中心通流间隙测量调整对轮中心复查对轮中心复查二次灌浆对轮最终连接对轮中心复查汽缸扣盖导汽管安装高、中压缸负荷分配3主要作业步骤及方法3.1基础检查、划线，垫铁位置确定：3.1.1检查基础混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面和露筋等缺陷。
并将基础清理干净，尤其是承力面基础应干净无油污。
3.1.2检查基础中心线及基准点，并根据纵横中心线核对轴承座中心与机组中心线的重合度，允许偏差小于±3mm。
各预埋件不得歪扭，垂直度偏差应小于3°。
3.1.3核对基础预埋件数量、规格、位置及标高，汽轮机基础预埋件对于0基准线和机组中心线的偏差范围为±10mm。
3.1.4将轴承座及汽缸的中心线用红色油漆清晰地标识于基础四周。
3.1.5将混凝土基础承力面凿毛，凿去浮浆层露出坚硬表面。
3.2台板就位找正3.2.1轴承座及低压缸台板找正示意图如下：求接触均匀且接触面积≥75%。
3.2.3根据制造商提供的轴系找中图计算各台板的标高。
3.2.4就位台板，采用德国蔡司NI-002A精密水准仪配合高度游标卡尺进行测量，通过调整M27临时支撑螺栓使其满足安装所需的标高及扬度。
汽轮机安装作业指导书详解
汽轮机安装作业指导书青岛捷能电力设计有限公司工程部目录一汽轮机本体安装二发电机安装三油系统设备安装四除氧器及水箱安装五电动给水泵安装六管道安装七油循环作业一. 汽轮机本体安装方案1.概述说明;汽轮机在生产制造完成后，在总装台进行组装，并进行盘车检查，重要项目需进行监证，机组到达现场后，着重做好设备检查及安装工作，对汽轮机本体内部、导汽管、主汽门等合金钢部件需金属实验室进行光谱复查，对M32以上高温合金钢螺栓使用前必须100％做硬度检查。
2.准备工作1)设备开箱检查及验收:1)设备到达现场后，应我方会同汽轮机厂家代表，监理及安装公司等有关部门对设备开箱清点，按照供应项目清单及装箱单核对零件名称、图号规格、数量以及外观检查并做好记录。
2)零、部件清点后应分类妥善保管，加强防范措施。
对装有精密设备的箱体，更应注意对精加工面的保护，并检查是否有锈蚀，必要时重新涂油防锈。
3)设备、零部件在安装前，必须按照规定对设备及零部件进行认真检查。
如发现有损坏或质量缺陷，应及时联系有关单位共同检查，并做好记录和签证。
2）基础交接验收汽轮机基础土建施工结束，交付安装前应组织业主，监理等有关部门进行检查验收，满足下列要求后，做好交接签证工作。
（1）基础混凝土表面应平整、无裂纹、孔洞、蜂窝、麻面及露筋等现象；（2）基础纵横中心线应垂直，纵横中心线偏差符合设计要求；（3）混凝土承力面标高应与设计图纸相符，偏差应符合规范要求；(4)测量并核对各地脚螺栓孔、预埋件的尺寸和标高，偏差应符合规范要求。
3 轴承座检查及安装1)轴承座检查:1)轴承座的清理及灌油试验：轴承座内部应清理干净，无铸砂、裂纹、锈污及杂物，内表面的油漆等应除去。
做渗漏试验时，煤油应灌至回油口上边缘，涂石灰水24小时观察无渗漏。
检查台板与前轴承座放气孔及注油孔均应清洁畅通。
2)轴承座与台板的接触检查。
轴承座与台板研磨检查接触。
检查轴承座与台板结合面接触情况，四周用0.05mm塞尺应塞不入，并用涂色法检查，接触面积应大于75%，且接触均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、概述。
2二、编制依据。
4三、施工准备。
4四、汽轮机安装。
4五、调节保安系统安装。
15六、发电机安装。
15七、质量保证措施。
16八、安全文明施工。
17九、环境保护措施。
17十、环境因素、危险辨识评价记录表。
18 一、概述1、汽轮机主要技术参数本汽轮机由洛阳中重发电设备有限责任公司制造，单缸、低压冲动空气冷却式汽轮机发电机，用于中广核青海太阳能热发电技术试验项目汽轮发电机组土建、安装及调试项目，以提供电力供应。
1.1主汽门前蒸汽参数及其允许变化范围：正常： 2.6MPa/ 375℃最高： 2.8MPa/ 380℃最低： 2.4MPa/375℃1.2汽轮机额定功率：1500KW1.3汽轮机额定转速：5600r/min1.4汽轮机临界转速：3359r/min1.5汽轮机旋转方向：顺气流方向看，汽轮机的转向为顺时针方向。
1.6排汽压力：在额定负荷时：（绝）0.015Mpa1.7汽机本体主要件重量：汽轮机全量25.1 t转子 1.122 t汽轮机上半重量（即检修时最大起重量）： 3.1 t1.8汽轮机本体外形尺寸（mm）：长×宽×高4451×3770×27151.9汽轮机中心高（距运转平台）：1050mm。
2、调节系统参数2.1 汽轮机在稳定负荷及连续运转情况下，转速变化的不均匀度为4.5+0.5%。
2.2 汽轮机调整器调速范围，能将正常运行转速作-4%--6%的改变。
2.3汽轮机突然抛全负荷时，最大升速不超过危急遮断器的动作转速。
2.4调节系统的迟缓率小于0.5% 。
2.5危急遮断器的动作转速6104～6216r/min，危急遮断器动作至主汽门关闭。
2.6汽轮机转子轴向位移小于0.7mm。
2.7润滑系统油压力0.0588～0.0784MPa。
3、汽机结构说明3.1汽轮机大件包括有：汽轮机本体、齿轮箱、冷油器、注油器、电动油泵、润滑油泵、输水膨胀箱及油箱底盘等。
3.2机组采用节流配汽方式。
为了减少提升力，采用3个调节阀按一定顺序依次开启。
通流部分由一个双列速度级及8个压力组组成，为了减少级的漏气损失，速度级动静叶之间采用轴向汽封。
3.3转子采用套装结构，中间用汽封套筒分开，在套装转子时，可利用汽封套筒调准动静叶之间隙，叶轮红装于轴上，并装有轴向键，以防止叶轮松动时产生轴向转动。
3.4汽封套筒以红套套于主轴上，并以紧卷固定之，推力盘及轴向位移挡盘均以一定的过盈红装于轴上，主油泵以螺纹与主轴连接。
3.5汽轮机转子与齿轮减速装置主动轴的联接是采用齿式联轴器，与发电机的联接采用的是刚性联轴器，联轴器红装与轴上，并用键联接以传递扭矩。
3.6汽缸油前后汽缸组成，又分成上下半，前后汽缸由垂直法兰连接，前汽缸由半圆法兰连接的前轴承座支持在油箱地盘上，后汽缸由与其本身连在一起的后汽缸支架支持在油箱底座上，由后汽缸和其本身连在一起的支架之间的横向滑销以及后汽缸底部与与油箱底盘之间的纵向滑销形成了整个汽机的热膨胀死点，在前轴承座底面有纵向滑销机构的热膨胀沿着滑销向前移动。
3.7隔板在槽中的安装要保证准确的对中及自由膨胀，其固定方法是在汽缸的中分面上采用搭子和悬挂销分别将上下隔板安放在汽缸里面，在隔板下半的底部有一圆头键与汽缸连接，同时在隔板中分面侧面装有垂直定位键，接触又留有间隙，允许其受热膨胀。
3.8转向导叶环分成上下半，为了减少鼓风摩擦损失在未冲汽部分装有护套，为减少转子轴向推力，在转向导叶环上钻有平衡孔，采用直槽安放在前汽缸内，为了防止其收缩变形，在中分面处装有“圆形拉钩”。
3.9汽封分为前汽封、隔板汽封和后汽封。
前后汽封分别装于汽缸前后两端，汽封齿由0.3mm的不锈钢片做成，装在汽封环上。
3.10本机组轴承包括前轴承、后轴承、小齿轮轴承及大齿轮轴承，前轴承为推力轴承和支承轴承的联合，安放于前轴承座内，由一球面瓦座支托，当转子有挠曲时，可以有自位作用，后轴承体上装有调整垫块，便于找中及进行调整。
3.11调节汽阀为群阀提板式的，提升杆通过杠杆、拉杆与油动机活塞连接，杠杆的支点由固定在蒸汽室上的支架支托形成一定的杠杆比，拉杆两端都装有球形活节，防止由于对中不好而产生卡涩现象。
二、编制依据1、《电力建设施工及验收技术规范》（汽轮机组篇）DL5190.3-20122、《电力建设施工质量检验及评定标准》（汽机篇）DL5210.3-20093、《机械设备安装工程施工及验收技术规范》GB50231-20094洛阳中重发电设备有限责任公司汽轮发电机图纸及说明书5、现场实际情况三、施工准备1、项目总工组织专业施工员、班组长、班组主要技术人员等对图纸进行会审，发现图纸中的问题应做好记录，并联系业主、设计院等进行解决。
2、根据工机具计划和人力计划将施工用的工机具、材料组织到位，人员准备充分。
3、对所有施工人员做班组安全技术交底，并要求在施工过程中严格遵守。
4、根据技术协议及供货清单会同甲方、厂家、监理单位对汽轮机组设备进行开箱清点，并对有缺陷的部位作好记录，要求厂家对缺陷部位进行处理。
5、汽轮机安装施工人员统一着装，汽缸清理人员需穿连体工作服。
四、汽轮机安装1、汽轮机主要安装程序：确认现场具备开工条件——基础验收——基础划线研磨——垫铁配制安装——汽轮机就位——转子检查——转子找中心——垫铁调整——汽轮机地脚螺栓孔灌浆——汽缸扣盖——汽机基础二次灌浆——汽缸保温、油漆及化妆板安装2、具备开工的条件2.1交付安装前业主应提供的条件2.1.1施工场地应平整、坚实，不影响设备卸车。
2.1.2通往设备存放场、组合场、安装场地的运输道路应平整畅通。
2.1.3施工现场水源、电源、气源应畅通。
2.1.4汽机房桥式起重机应具备使用条件。
2.1.5汽机房有足够的施工场地。
2.2 交付安装土建应具备下列条件：2.2.1汽机房应封闭，不漏水，能挡风沙，门、窗玻璃装好。
2.2.2厂房内的沟道做完，土方填好，道路畅通。
2.2.3土建施工的模板、脚手架、材料、杂物和垃圾应清除干净。
2.2.4基础浇灌完毕，模板拆除，混凝土强度达到设计的70%以上并经验收合格。
2.2.5各基础应有清晰、明确的中心线、标高线。
2.3安装应具备的技术文件：2.3.1设备图（总图、结构图、装配图、有关零件图）；2.3.2汽轮机说明书；2.3.3设备交货清单、装箱单、随机供应的技术文件清单；2.3.4产品出厂合格证书（包括总装记录、部套组装记录、部套试验记录、重要零部件、材料理化性能检验记录）；2.3.5系统图、施工工艺图及说明书（工艺设计部分）；3、基础验收3.1基础混凝土表面应平整、无裂纹、无蜂窝麻面和露筋；3.2设计要求粉饰的部分，尤其发电机风室、风道应平整光滑、牢固无掉粉现象；3.3基础的纵向中心线对冷凝器，发电机的横向中心线应垂直，与基准线的偏差不大于1/1000（mm）；3.4设备下的混凝土承力面以及发电机风道顶部等处的标高应与图纸相符，偏差不大于10mm；3.5地脚螺栓孔内应清理干净，螺栓孔中心线对基准线的偏差不大于10mm；3.6预留孔洞的纵横中心线，各断面、平面、标高等几何尺寸应符合设计要求。
4、基础划线和垫铁配制安装：设备就位前应按施工图和建筑基准点，划出安装纵横中心线、地脚螺栓中心线、标高、相对标高线、对照基础进行检查，根据垫铁布置图划出垫铁安装位置的方位线，垫铁方位线每边应比垫铁宽30～50mm，垫铁安放应与基础接触良好，用平垫铁与基础配研，铲修基础面，使其接触在75%以上。
垫铁安设上平面应用水平仪测量其水平度，以水准仪测量其标高，使其在统一标高平面内，且误差控制在1mm以内。
垫铁安设每组一般不应超过三块（斜垫铁一对算二块），垫铁与垫铁接触应良好，接触面达75%以上，达不到要求时要配研。
机组的垫铁布置原则上按照汽轮机垫铁布置图布置，其布置原则是：①在负荷集中的地方；②在地脚螺栓的两侧；③在座架的四角处。
相邻两组垫铁间的距离约为500mm，垫铁承重要平均，不要有不受力的垫铁。
5、汽轮机就位本汽轮机为单缸冲动式、齿轮减速汽轮机，并为快装组合式，汽轮机本体及齿轮箱、冷油器、注油机、电动油泵、润滑油泵、输水膨胀箱及邮箱底盘等一起就位，用水平仪及各种量具测量汽轮机的标高，纵横中心等，符合规范及技术文件要求。
6、汽轮机地脚螺栓孔灌浆汽轮机本体安装就位后，找平找正结束，地脚螺栓孔清理干净，无任何杂物，经监理、业主检查认可后，在24h之内对地脚螺栓孔进行湿润，将灌浆料搅拌均匀，方可进行灌浆。
7、转子检查7.1用煤油将转子上的防腐剂清洗掉，并检查轴颈、轴封、叶片、联轴节及其它部位是否良好，有无变形损伤，发现问题及时通告建设单位研究处理。
7.2对轴颈面应进行抛光处理（用毛毡或麻），然后用外径千分尺测量，检查其椭圆度和锥度，测量时同一轴颈在两端、中间等三个部位进行，且每一部位在同一断面对称测两点，轴颈的椭圆度和锥度均不应大于0.02mm。
7.3测量转子精度。
转子精度的测量项目有：晃度、瓢偏度（包括各叶轮、联轴器、推力盘等的瓢偏值）以及转子的弯曲度，其具体测检方法如下：7.3.1转子晃度测量：晃度是转子回转一周时，各部件在圆周上的不圆程度，测量方法是将千分表固定在轴承中分面，将轴颈圆周分8等分，逆着转子旋转方向编号，将千分表指针对准测量部位，与轴颈垂直接触，然后盘动转子一周，千分表的两起点的读数应相同（若读数不符，说明千分表固定不准或松动，应校正），再按转子旋转方向盘动转子，每位置记录一次，最大读数与最小读数之差，即为轴颈的晃度，其晃度不超过0.02mm，联轴器法兰上外圈的径向晃度也应不大于0.02mm。
7.3.2测量转子各端面的瓢偏转子的叶轮、推力盘、联轴器等部件的端面应精确的垂直轴线，但由于加工、装配等误差，必不同程度的存在这些平面与主轴中心线的垂直偏差，这些偏差程度用瓢偏度来表示，测量方法如下图。
将被测量的端面分成8等分，在直径相对180º两侧各装一支千分表。
指针垂直于端面，适当压缩千分表跳杆，然后盘动转子一周，始点A终占B的两次数值差应相等，否则应校正表的准确性，然后盘动转子，分别记录各测点两表的读数，则瓢偏度为：（A－B）最大差值－（A－B）最小差值瓢偏度=2联轴器法兰端面的瓢偏应不大于0.02mm，推力盘外缘面瓢偏应不大于其半径的0.1/100。
7.3.3测量检查转子的弯曲度为了测量检查转子轴的弯曲度，必须沿轴的同一纵断面上装数只百分表，测量时将转子圆周分成8等分，各测量点表针都要垂直于轴的表面（测量应先在轴的光滑部位），盘动转子一周，做好读数记录，计算各测位弯曲度值，绘制转子轴弯曲的曲线图，求出最大弯曲值，其值与制造厂规定值应基本相符合。
转子吊装采用专用工具，起吊前应对吊装工具进行超负荷试验，试验重量为起重的200%，转子吊装绑扎绳子的地方应垫以软质衬垫（如破布、麻袋、毛毡等）以免损伤轴。
