《杠杆、滑轮》最新中考典型试题汇编(题型全)

合集下载

2022年中考物理复习---杠杆,滑轮,斜面与浮力综合计算题型

2022年中考物理复习---杠杆,滑轮,斜面与浮力综合计算题型

一题型1杠杆与浮力,滑轮(共8小题)1..(杠杆与滑轮结合)如图所示杠杆AB可绕O点在竖直平面内转动,AO:OB=2:3,滑轮重为100N.当在B点施加大小为F=200N的竖直向下的拉力时,杠杆在水平位置平衡,此时边长为0.2m的正方体M对水平地面的压强为7500pa.(不计杠杆重、绳重和摩擦,图中各段绳子所受拉力均沿竖直方向)求:(1)此时正方体M对地面的压力FM;(2)杠杆A点所受绳的拉力FA;(3)物体M所受的重力GM.2.(杠杆与滑轮结合)如图所示,AB是一杠杆,可绕O在竖直平面内转动,AO:OB=1:2,OD:DB=1:1,滑轮重为100N.当在B点施加大小为F的竖直向下的拉力时,杠杆在水平位置平衡,边长为0.2m的正方体M对水平地面的压强为7500Pa;当在D点施加大小为F的竖直向下的拉力时,杠杆在水平位置平衡,正方体M对水平地面的压强为15000Pa.(不计杠杆重、绳重和摩擦,图中各段绳子所受拉力均沿竖直方向)求:(1)正方体M的受到的重力;(2)拉力F的大小。

3.(杠杆与滑轮结合)如图是一个上肢力量健身器示意图。

D是动滑轮;配重A的质量为140kg,杠杆EH 可绕O点在竖直平面内转动,OE:OH=1:2.假定运动员体重是600N,(不计杠杆重、绳重及摩擦,)。

问:(1)配重A自由放置时对地面的压力是多大?(2)当人将配重A匀速提升0.2m时,人做功340J,动滑轮重为多少?(3)如果运动员对H端施加一个竖直向下100牛的力,并保持EH水平,则左侧绳子对E端的拉力是多少?4.(杠杆与滑轮结合)配重M单独置于水平地面上静止时,对地面压强为3×105 Pa.将配重M用绳系在杠杆的B端,在杠杆的A端悬挂一滑轮组,定滑轮重150 N,动滑轮重90 N,杠杆AB的支点为O,OA∶OB=5∶3,由这些器材组装成一个重物提升装置,如图所示.当工人利用滑轮组提升重力为210 N的物体以0.4 m/s 的速度匀速上升时,杠杆在水平位置平衡,此时配重M对地面压强为1×105 Pa.(杠杆与绳的重量、滑轮组的摩擦均不计,g=10 N/kg)求:(1)滑轮组的机械效率?(2)配重M的质量是多少千克?(3)为使配重M不离开地面,人对绳子的最大拉力是多少N?5.(杠杆与浮力结合)如图所示,轻质杠杆可绕O点转动,杠杆左端A处挂了一物块,右端B处施加一个F =3 N的拉力,此时杠杆在水平位置平衡,测得OA=30 cm,OB=20 cm.(1)求绳子对杠杆A端的拉力.(2)若物块的体积为10 cm3,求物体在水中所受到的浮力(g=10 N/kg).6.(杠杆与浮力结合)如图所示装置中O为轻质杠杆AB的支点,AO:OB=3:2,A端用细绳连接物体甲,B端用细绳连接物体乙,物体乙浸没在水中,此时杠杆恰好在水平位置平衡。

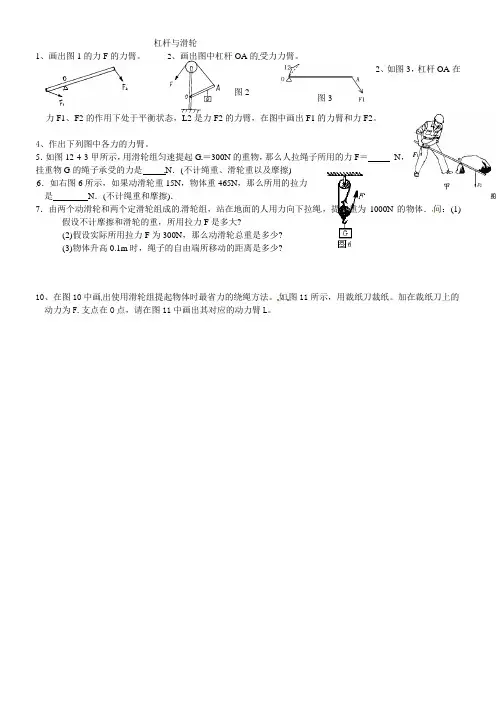

中考试题汇编——杠杆与滑轮

中考试题汇编——杠杆与滑轮

杠杆与滑轮
1、画出图1的力F 的力臂。

2、画出图中杠杆OA 的受力力臂。

2、如图3,杠杆OA 在
力F1、F2的作用下处于平衡状态,L2是力F2的力臂,在图中画出F1的力臂和力F2。

4、作出下列图中各力的力臂。

5.如图12-4-3甲所示,用滑轮组匀速提起G =300N 的重物,那么人拉绳子所用的力F = N ,
挂重物G 的绳子承受的力是 N .(不计绳重、滑轮重以及摩擦)
6.如右图6所示,如果动滑轮重15N ,物体重465N ,那么所用的拉力
是 N .(不计绳重和摩擦).
7.由两个动滑轮和两个定滑轮组成的滑轮组,站在地面的人用力向下拉绳,提起重为1000N 的物体.问:(1)
假设不计摩擦和滑轮的重,所用拉力F 是多大?
(2)假设实际所用拉力F 为300N ,那么动滑轮总重是多少?
(3)物体升高0.1m 时,绳子的自由端所移动的距离是多少?
10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。

如图11所示,用裁纸刀裁纸。

加在裁纸刀上的动力为F.支点在O 点,请在图11中画出其对应的动力臂L 。

图2 图3。

初三物理杠杆滑轮练习题

初三物理杠杆滑轮练习题

初三物理杠杆滑轮练习题在初三物理学习中,杠杆和滑轮是非常重要的两个概念。

它们在解决物理问题中起到了至关重要的作用。

下面将提供一些物理杠杆和滑轮的练习题,以帮助学生深入理解这两个概念并提高解决问题的能力。

练习题1:杠杆问题1. 在一个平衡杠杆上,两个物体分别位于杠杆的两端。

左端的质量为2kg,距离支点的距离为4m。

右端的质量为5kg,距离支点的距离为x米。

求x的值。

解析:根据杠杆的平衡条件,左端的力矩等于右端的力矩,即2kg* 4m = 5kg * x。

解得x = 1.6m。

练习题2:滑轮问题2. 在一个滑轮系统中,两个物体分别悬挂在两个滑轮的两端。

左侧滑轮的半径为0.5m,右侧滑轮的半径为1m。

左侧物体的质量为4kg,左右两侧绳子不可伸长或收缩。

求右侧物体的质量。

解析:根据滑轮的性质,相连的物体悬挂在不可伸长或收缩的绳子上,左右两侧的拉力相等。

由于左侧滑轮的半径是右侧滑轮的二倍,根据力矩平衡条件,可得4kg * g * 0.5m = M * g * 1m,解得右侧物体的质量M为2kg。

练习题3:杠杆和滑轮混合问题3. 在一个杠杆和滑轮组成的复杂系统中,左端悬挂着一个重锤,右端悬挂着一个物体。

左端重锤的质量为8kg,右端物体的质量为4kg。

左杠杆臂的长度为2m,右杠杆臂的长度为4m。

右侧滑轮的半径为0.5m。

系统处于平衡状态,求右侧滑轮的拉力。

解析:首先根据杠杆的平衡条件,左边的力矩等于右边的力矩。

即8kg * g * 2m = 4kg * g * 4m + T * 0.5m,其中T表示右侧滑轮的拉力。

解得T = 48N。

通过以上这些练习题,我们可以看到杠杆和滑轮在物理学习中的重要性。

掌握了杠杆和滑轮的原理和运用,不仅能够很好地解决物理问题,还可以通过它们来解释和理解自然界中的现象。

然而,这些习题只是一部分,初三物理杠杆和滑轮的知识还远远不止于此。

在未来的学习中,同学们还需要进一步学习相关的公式和定律,并进行更加复杂的问题解析和应用。

(名师整理)最新物理中考 《杠杆》专题经典题型精练(含答案解析)

(名师整理)最新物理中考 《杠杆》专题经典题型精练(含答案解析)

《杠杆》专项训练一、填空题1、如图,AB为轻质杠杆,O为悬点,放在水平面上的物体M用细线悬挂在杠杆A 端.已知OA:OB=1:2,M的密度为3×103kg/m3,体积为8×10﹣3m3.物体的重力为____N.当B端悬挂一个质量为10kg重物时,杠杆水平平衡,则物体M对水平面的压力为N(g取10N/kg).二、选择题2、图所示的简单机械中,属于费力杠杆的是()A.道钉撬B.火钳C.钢丝钳 D.天平3、如图所示的杠杆,动力F的力臂是( )A.OD B.OF C.OA D.OC4、人们应用不同的简单机械来辅助工作,正常使用下列简单机械时说法正确的是()A.筷子可以省距离 B.所有剪刀都一定省力C.定滑轮可以省力 D.撬棒越短一定越省力5、在如图所示的四种用具中,正常使用时属于费力杠杆的是()A.修树剪子 B.核桃夹子 C.取碗夹子 D.羊角锤子6、如图是一个杠杆式简易起吊机,它上面装了一个定滑轮可以改变拉绳的方向,杠杆OBA可绕O点转动,重物通过绳子对杠杆的拉力为阻力.图中能够正确表示动力臂的是( )A.l1 B.l2 C.l3D.l47、如图是一种切甘蔗用的铡刀示意图.下列说法中正确的是( )A.刀刃很薄,可以增大压力; B.铡刀实质上是一种费力杠杆C.甘蔗放在a点比b点更易被切断 D.手沿F1方向用力比沿F2方向更省力8、已知ρ铁=7.9×103kg/m3,ρ铝=2.7×103kg/m3,如图所示,A端挂的实心铁块,B端挂的实心铝块,两金属块均浸没在水中,等臂杠杆平衡,若将两个盛水杯撤去,则()A.A端向下,B端向上 B.A端向上,B端向下C. A端向下,B端向下D. A端向上,B端向上三、作图题9、如图所示,杠杆的N端挂一重物,在M点施加一个最小的动力使杠杆平衡.试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.10、如图所示,轻质杠杆OA能绕O点转动,请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹).11、如图所示,画出使杠杆AB在如图位置静止时所用最小力F的作用点和方向.12、如图甲所示,钢丝钳可以看成是两个杠杆的组合,图乙是其中的一个杠杆.用钢丝钳剪铁丝时,将铁丝放在A处还是B处更省力呢?请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂.13、在西昌到成都的T8866次列车上,一乘务员需要把如图所示的手推车前轮推上一个小台阶,请画出他施加在把手E处的最小力F和其力臂L.14、如图是一轻质杠杆,O是支点,为了使杠杆在此位置平衡,请画出在A点所施加的最小动力F及其力臂L.15、如图所示,一重为G的均匀杠杆,可绕O点上下转动,若让杠杆静止在图示位置,请画出作用在A点的最小作用力及杠杆所受重力的示意图.16、如图所示为钓鱼竿钓鱼的示意图,O为支点,请画出F1、F2的力臂L1和L2.17、如图所示,杠杆OA在动力F1作用下处于静止状态,请你画出阻力F2及阻力臂L2.18、在图中画出力F对支点O的力臂。

中考物理总复习《滑轮》专项训练题(附有答案)

中考物理总复习《滑轮》专项训练题(附有答案)

中考物理总复习《滑轮》专项训练题(附有答案)学校:___________班级:___________姓名:___________考号:___________知识点回顾1.定滑轮:(1)定义:中间的轴固定不动的滑轮;(2)实质:杠杆;(3)特点:改变拉力的方向,不能省力;(4)F移动距离(s)和G移动距离(h)的关系:s h;(5)F与G大小的关系(不计绳重及摩擦):F G物;(6)绳子自由端移动速度等于重物移动的速度:v F=v G。

2.动滑轮:(1)定义:和重物一起移动的滑轮(可以上下移动,也可以左右移动);(2)实质:动力臂为阻力臂的2倍的杠杆;(3)特点:不改变拉力方向,省一半力;(4)F移动距离(s)和G移动距离(h)的关系:s h;(5)F与G大小的关系(不计绳重、动滑轮重及摩擦):F G物;(6)F与G大小的关系(不计绳重及摩擦):F= ;(7)绳子自由端移动速度等于2倍重物移动的速度:v F=2v G。

3.滑轮组:(1)定义:定滑轮、动滑轮组合成滑轮组;(2)特点:既省力又可以改变力的方向;(3)F移动距离(s)和G移动距离(h)的关系:s h;(4)F与G大小的关系(不计绳重、动滑轮重及摩擦):F G物;(5)F与G大小的关系(不计绳重及摩擦):F= ;(6)绳子自由端移动速度等于2倍重物移动的速度:v F=nv G。

(n表示直接连接动滑轮的绳子股数)4.滑轮组的机械效率:(1)概念:η=W有W总×100%(2)计算:η=GhFs ×100%=GnF×100%(3)提高滑轮组机械效率的方法:①增加物重(增加有用功占比)②减轻动滑轮重③减少摩擦(4)特殊滑轮的机械效率:η=fnF×100%专题练习一、选择题1.如图所示,沿三种不同的方向拉绳使物体上升,所用的力分别是F1、F2、F3,则()A.F1最大B.F2最大C.F3最大D.一样大2.现存史籍中最早讨论滑轮的是我国的《墨经》,书中将滑轮称为“绳制”。

杠杆和滑轮分类习题精选

杠杆和滑轮分类习题精选

F杠杆和滑轮分类习题精选专题一:滑轮----竖直方向上提升问题1、如下左图所示,物体A 重20N ,滑轮重1N ,绳重不计,弹簧秤示数为25N ,则物体B 的重为_________N 。

地面对物体A 的支持力______N.2、如下右图所示,已知物重为G ,则各图中的拉力F 各为多少?(滑轮组及摩擦不计)3、用定滑轮匀速提升重物,所用拉力的方向如下左图所示,不计摩擦,比较拉力F1、F2、F3的大小( ) A 、F 1>F 2>F 3 B 、F 1=F 2=F 3 C 、F 1<F 2<F 3 D 、F 2>F 3>F 14、如上中图所示,人对绳的自由端拉力F 都相等,且物体处于静止状态,不计滑轮重和摩擦,比较四个物体重力,最大的是 ( )A 、G 1B 、G 2C 、G 3D 、G 4 专题二:滑轮-----水平方向上拉动物体1、在下左图中,物体A 的重力为G ,拉力F 的作用下,物体沿水平桌面做匀速直线运动,已知物体受到的摩擦力为f,则人对绳的拉力F 的大小等于 ( ) A 、0.5G B.2G C. 0.5f D.2f2、如上右图所示,若拉力F =900牛顿,物体A 重1500牛顿,不计滑轮重和绳与滑轮间摩擦。

当绳子自由端移动3米,则沿水平方向匀速拉动物体A 前进时,物体A 与地面间摩擦力是______牛顿,物体A 移动______米。

3、如下左图所示,在水平面桌面上放一个200N 重的物体,物体与桌面的摩擦力为40N ,匀速拉动物体时,水平拉力F 应为 。

4、如上中图所示的装置中,已知重物G1=500N,重物G2=1200N,在不考虑摩擦和其他阻力情况下,使重物G1保持平衡的拉力F应等于。

5、如上右图所示,当F=100N时,物体匀速运动,则物体所受的摩擦力()A. 100NB. 200NC. 50ND. 150N专题三:滑轮-----比较力的大小1、如下左图所示,把重20N的物体匀速向上拉起,弹簧测力计的示数为12N,若不计摩擦,则拉力F和动滑轮的重力分别是()A 10N、4NB 12N、24NC 12N、4N D24N、12N2、A.B两物体的重力分别为60N和140N,如下中图所示,当A.B物体都静止时,它们所受的合力分别为( )A.60N,140N B.0,140N C.60N,0 D.0 ,03、如上右图所示,重物G重40牛,若不计摩擦,匀速提起重物所用拉力为22牛,则动滑轮的重力是____牛,钩子1受到绳子的拉力为____牛,钩子2受到重物G的拉力为____牛。

中考物理《简单机械(杠杆、滑轮)》专项练习题及答案

中考物理《简单机械(杠杆、滑轮)》专项练习题及答案

中考物理《简单机械(杠杆、滑轮)》专项练习题及答案学校:___________班级:___________姓名:___________考号:___________一、单选题1.如图所示的工具中,使用时属于省力杠杆的是( )A.筷子B.食品夹C.撬棍D.钓鱼竿2.如图是用羊角锤拔铁钉的情景,羊角锤可看成一个杠杆,其动力和阻力示意图正确的是()A. B. C. D.3.如图所示,旗杆顶端装有滑轮,升旗时旗手向下拉绳子,国旗冉冉升起。

下列说法正确的是()A.该滑轮是动滑轮B.使用该滑轮没有改变动力的方向C.旗手对绳子的拉力等于国旗重力的一半D.国旗上升的距离等于被旗手拉下的绳端移动的距离4.如图,将直杆沿重心O点处悬挂起来,空桶挂于A点,质量为M的重物挂在P点时,杆恰好水平平衡,当桶内装满不同密度液体时,重物需要悬挂在不同位置,才能使杆在水平位置再次平衡,若在杆上相应位置标上密度值,就能直接读出桶中液体的密度。

下列方法中,能使该直杆密度计的测量精度更高一些的是()A.减小AO之间的距离B.减小重物质量C.减小桶的容积D.增大桶的质量5.A、B两种实心物体的质量与体积的关系如图1所示,把体积相等的A、B物体挂在滑轮组下,若要使它们处于静止状态,则图2的虚线框内悬挂B物体的个数是(不计摩擦和滑轮的自重)()A.1个B.2个C.3个D.4个6.如图所示的滑轮组匀速提升20N的重物,绳子自由端的拉力是15N,不计绳重和轮与轴的摩擦,则下列说法正确的是()A.若物体升高0.5m,则绳子自由端移动1.5mB.若绳子自由端的速度为0.2m/s,物体移动的速度为0.4m/sC.动滑轮重5ND.若使用该滑轮组匀速提升10N的重物,绳子自由端的拉力F为10N7.如图所示的滑轮组,不计绳重、滑轮重和摩擦。

物体A在水平拉力F的作用下匀速向右运动,已G。

下列说法中正确的是( ) 知F=3N,物体A运动的速度为0.1m/s,物体A受到的摩擦力f=110A.若将F增大为2F,则物体A受到的摩擦力增大为2fB.物体A受到的重力为90NC.水平拉力的功率为0.3WD.物体A在2s内克服摩擦力做功180J8.如图所示,某同学用滑轮组将重为3.2N物体匀速提高2m,用了10s,已知滑轮组的机械效率为80%,下列说法正确的是()A.拉力所做的总功是6.4J B.拉力所做的总功是8JC.绳末端移动的速度是0.4m/s D.绳末端移动的距离是5m9.甲物体静止在水平地面上时,对地面的压强为6×105Pa.现将甲物体用细绳挂在轻质杠杆的A端,杠杆的B端悬挂乙物体,如图所示,当杠杆在水平位置平衡时,甲物体对地面的压强为2×105Pa,已知:乙物体的质量为2kg,AO:AB=1:4,g取10N/kg.要使甲物体恰好被细绳拉离地面,则下列判断中正确的是()A.甲物体的底面积应为2×10−5m2B.甲物体对地面的压力只需减少10NC.杠杆B端所挂物体的质量至少增加2kgD.可以移动支点O的位置,使OA:OB=2:910.如图所示,某建筑工人利用滑轮组提升水平面上重800N、底面积为400cm2的货箱,当工人用F1=200N的拉力拉绳时,货箱没动。

初三物理杠杆与滑轮练习题

初三物理杠杆与滑轮练习题

初三物理杠杆与滑轮练习题杠杆和滑轮是物理学中重要的力学工具,在解决力学问题时经常会遇到。

掌握了杠杆和滑轮的原理和应用,可以帮助我们更好地理解和解决相关问题。

下面,我们将通过一些练习题来加深对杠杆和滑轮的理解。

1. 杠杆练习题(1) 若杠杆两端的力臂分别为5cm和10cm,力臂较长的一端受到的力为20N,求力臂较短一端的力是多少?解析:根据杠杆原理,在平衡条件下,杠杆两端受到的力的乘积相等。

即力臂1乘以力1等于力臂2乘以力2。

设力臂2的力为F2,则可得到以下方程:5cm × 20N = 10cm × F2400N·cm = 10cm × F2F2 = 40N因此,力臂较短一端的力为40N。

(2) 一根杠杆上有两个力F1和F2,力F1作用在杠杆的左边,力F2作用在杠杆的右边。

如果力F1为100N,力F2为50N,杠杆长度为2m,力F1的位置离杠杆左端0.5m,求力F2的位置离杠杆左端多远?解析:根据杠杆原理,在平衡条件下,杠杆两端受到的力的乘积相等。

即力臂1乘以力1等于力臂2乘以力2。

设力臂2的长度为x,可得以下方程:0.5m × 100N = x × 50N50N·m = 50N・xx = 1m因此,力F2的位置离杠杆左端1m。

2. 滑轮练习题(1) 若滑轮组有3个滑轮,要提升一个重物,一端用力F,另一端挂重物,求所需施加的力F是多少?已知滑轮组的机械优势为6。

解析:滑轮组的机械优势等于所施加的力F与挂重物的比值。

设所需施加的力F为x,则可得以下方程:x/重物的重力 = 6重物的重力 = 重物的质量 ×重力加速度代入数值并整理方程,得到:x/(m × g) = 6x = 6m × g因此,所需施加的力F为6倍重力。

(2) 若滑轮组由2个滑轮组成,要提升一个重物,一端用力F,另一端挂重物,已知所需施加的力F为200N,滑轮组的机械优势为4,求挂重物的重力是多少?解析:滑轮组的机械优势等于所施加的力F与挂重物的比值。

(完整word版)初中物理科学九年级中考复习杠杆与滑轮专题训练题精选

(完整word版)初中物理科学九年级中考复习杠杆与滑轮专题训练题精选

初三物理杠杆与滑轮专题训练、杠杆习题1 •图中的杠杆处于平衡状态,杆上标尺每格的长度相等,在杠杆的A处挂着4个均为10N的钩码,这时B处的拉力F是()A • 30N B. 20N C • 40N D • 25N2•以下装置中,利用杠杆平衡原理的是()A •斜面B •液压机C •天平D •连通器3 •如图所示,杠杆的一端A为支点,在它的另一端B用力F将挂在C点的物体抬起,使杠杆处于水平静止状态,已知G之比是()A • 1:4B • 4:14 •关于杠杆,下列说法正确的是(AC = 15cm, CB = 60cm,则动力F跟物重C. 1:5 D •5:1A •杠杆只有静止在水平位置才是平衡B •杠杆平衡时,作用在杠杆上的两个力一定在支点的两侧C •杠杆一定有支点D•杠杆一定是直的5 .如右图所示杠杆ab的中点挂一物体G,杠杆可绕轴a转动,则水平拉力F的力臂应是A • acB • abC • adD • bd6 • 1.5N的动力F1和15N的阻力F2作用在同一杠杆上,杠杆达到平衡,则动力臂L1与阻力臂L2之比为()A• 1 : 1 B• 10 : 1 C • 1 : 10 7 •侈选)关于力臂,下列说法中正确的是(A•力臂一定在杠杆上离,叫做动力臂C •从支点到力的作用线的垂直距离,叫做力臂D •无法比较)B •从支点到动力的作用点的距D・力的作用线通过支点,这个力的力臂为零8 .如图所示杠杆,0是支点,中间挂一重物G,如果在杠杆的另一端M,加一个力F使杠杆平衡,并且所加的力要最小,则这个力()A .就沿MQ 方向B .就沿MP 方向C .应沿MN 方向D .可沿任意方向9 .如图所示,在轻质杠杆 CA 的中点用细绳挂上一个质量为G 的重物,为使杠杆F3,它们之间的大小关系是( )A . F2<F1 = F3B . F2<F3<F1C . F1<F2<F3D . F1 = F2= F3 10.如图所示,杠杆的左、右各挂一块体积相同的铜块,杠杆处于平衡状态,已知左边一块实心部分的体积是总体积的 4/10.左、右两铜块的空心部分的体积的比为()A . 4:3B . 3:4C . 6:7D . 7:6 11 •如图所示,在等臂杠杆两端各挂等重的铅块和铁块,杠杆平衡,若将铁块和铅块同时浸没在水中,则(C .左端上跷 F1和F2的作用下平衡,已知 AO>BO ,若F1和F2大小和方向都不变,将它们的作用点同时向支点O 移动相同的距离L ,那么(13.如图所示,物体 A 重10N ,物体B 重5N,杠杆处于平衡状态。

初三杠杆滑轮练习题

初三杠杆滑轮练习题

初三杠杆滑轮练习题一、杠杆的原理及计算杠杆是一种简单机械装置,由一个固定支点和两个力臂组成。

其中,支点位置固定不动,作为杠杆的转动中心。

力臂是指从支点到力的作用点的距离。

根据杠杆原理,当力臂和力矩相等时,杠杆保持平衡。

例如,如果一个杠杆的支点距离力臂的左侧为1米,支点距离力臂的右侧为3米,左侧施加的力为10牛顿,右侧施加的力为30牛顿。

我们可以用力矩来计算杠杆的平衡情况。

力矩等于施加力乘以力臂的长度。

左侧力矩 = 10N × 1m = 10Nm右侧力矩 = 30N × 3m = 90Nm由于右侧力矩大于左侧力矩,杠杆向右侧转动。

为了使杠杆保持平衡,我们可以增加左侧力的大小,或者减小右侧力的大小。

二、滑轮的原理及计算滑轮是一种简单机械装置,用于改变力的方向和大小。

滑轮由一个轮轴和一个块轮组件组成。

当力通过滑轮传递时,方向会改变,但大小保持不变。

例如,如果我们有一个滑轮系统,由一个绳子绕过两个滑轮组成,上部滑轮固定在支架上,下部滑轮可以移动。

通过上部滑轮施加的力为20牛顿,我们可以计算下部滑轮承受的力。

由于滑轮上的绳子拉力相等,所以上部滑轮承受的力等于下部滑轮承受的力。

因此,下部滑轮承受的力也为20牛顿。

三、杠杆和滑轮的综合练习题现在,我们将结合杠杆和滑轮的原理来解决以下练习题。

练习题一:有一个平衡杆,左侧长度为2米,右侧长度为4米。

左侧施加的力为15牛顿,该杠杆保持平衡的情况下,右侧施加的力是多少?解答:根据杠杆的原理,左侧力矩等于右侧力矩。

左侧力矩 = 15N × 2m = 30Nm右侧力矩 = 右侧施加的力 × 4m由于左侧力矩等于右侧力矩,我们可以得到以下等式:30Nm = 右侧施加的力 × 4m解方程,我们得到右侧施加的力为:右侧施加的力 = 30Nm ÷ 4m = 7.5牛顿练习题二:有一个滑轮系统,上部滑轮固定在支架上,下部滑轮可以移动。

初中杠杆考试题型及答案

初中杠杆考试题型及答案

初中杠杆考试题型及答案一、选择题(每题2分,共20分)1. 杠杆的五要素包括支点、力臂、动力、阻力和阻力臂。

以下哪一项不是杠杆的要素?A. 支点B. 力臂C. 动力D. 阻力答案:D2. 杠杆的平衡条件是动力乘以动力臂等于阻力乘以阻力臂,用公式表示为:A. F1 × L1 = F2 × L2B. F1 × L2 = F2 × L1C. F1 × L1 = F2 × L2D. F1 × L2 = F2 × L1答案:A3. 下列关于杠杆的说法中,正确的是:A. 动力臂比阻力臂长,杠杆一定省力B. 动力臂比阻力臂短,杠杆一定费力C. 动力臂等于阻力臂,杠杆既不省力也不费力D. 动力臂比阻力臂长,杠杆一定费力答案:C4. 杠杆的分类中,省力杠杆的特点是:A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂无法确定答案:B5. 杠杆的分类中,费力杠杆的特点是:A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂无法确定答案:A6. 杠杆的分类中,等臂杠杆的特点是:A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂无法确定答案:C7. 杠杆平衡时,动力和阻力的方向:A. 相同B. 相反C. 垂直D. 任意方向答案:B8. 杠杆平衡时,动力和阻力的作用点:A. 相同B. 不同C. 垂直D. 任意位置答案:B9. 杠杆平衡时,动力和阻力的大小关系是:A. 动力大于阻力B. 动力小于阻力C. 动力等于阻力D. 无法确定答案:C10. 杠杆平衡时,动力和阻力的力臂大小关系是:A. 动力臂大于阻力臂B. 动力臂小于阻力臂C. 动力臂等于阻力臂D. 无法确定答案:A二、填空题(每题2分,共20分)1. 杠杆的五要素包括______、______、______、______和______。

(名师整理)最新物理中考 《杠杆》专题经典题型精练(含答案解析)

(名师整理)最新物理中考 《杠杆》专题经典题型精练(含答案解析)

《杠杆》专项训练一、填空题1、如图,AB为轻质杠杆,O为悬点,放在水平面上的物体M用细线悬挂在杠杆A 端.已知OA:OB=1:2,M的密度为3×103kg/m3,体积为8×10﹣3m3.物体的重力为____N.当B端悬挂一个质量为10kg重物时,杠杆水平平衡,则物体M对水平面的压力为N(g取10N/kg).二、选择题2、图所示的简单机械中,属于费力杠杆的是()A.道钉撬B.火钳C.钢丝钳 D.天平3、如图所示的杠杆,动力F的力臂是( )A.OD B.OF C.OA D.OC4、人们应用不同的简单机械来辅助工作,正常使用下列简单机械时说法正确的是()A.筷子可以省距离 B.所有剪刀都一定省力C.定滑轮可以省力 D.撬棒越短一定越省力5、在如图所示的四种用具中,正常使用时属于费力杠杆的是()A.修树剪子 B.核桃夹子 C.取碗夹子 D.羊角锤子6、如图是一个杠杆式简易起吊机,它上面装了一个定滑轮可以改变拉绳的方向,杠杆OBA可绕O点转动,重物通过绳子对杠杆的拉力为阻力.图中能够正确表示动力臂的是( )A.l1 B.l2 C.l3D.l47、如图是一种切甘蔗用的铡刀示意图.下列说法中正确的是( )A.刀刃很薄,可以增大压力; B.铡刀实质上是一种费力杠杆C.甘蔗放在a点比b点更易被切断 D.手沿F1方向用力比沿F2方向更省力8、已知ρ铁=7.9×103kg/m3,ρ铝=2.7×103kg/m3,如图所示,A端挂的实心铁块,B端挂的实心铝块,两金属块均浸没在水中,等臂杠杆平衡,若将两个盛水杯撤去,则()A.A端向下,B端向上 B.A端向上,B端向下C. A端向下,B端向下D. A端向上,B端向上三、作图题9、如图所示,杠杆的N端挂一重物,在M点施加一个最小的动力使杠杆平衡.试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.10、如图所示,轻质杠杆OA能绕O点转动,请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹).11、如图所示,画出使杠杆AB在如图位置静止时所用最小力F的作用点和方向.12、如图甲所示,钢丝钳可以看成是两个杠杆的组合,图乙是其中的一个杠杆.用钢丝钳剪铁丝时,将铁丝放在A处还是B处更省力呢?请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂.13、在西昌到成都的T8866次列车上,一乘务员需要把如图所示的手推车前轮推上一个小台阶,请画出他施加在把手E处的最小力F和其力臂L.14、如图是一轻质杠杆,O是支点,为了使杠杆在此位置平衡,请画出在A点所施加的最小动力F及其力臂L.15、如图所示,一重为G的均匀杠杆,可绕O点上下转动,若让杠杆静止在图示位置,请画出作用在A点的最小作用力及杠杆所受重力的示意图.16、如图所示为钓鱼竿钓鱼的示意图,O为支点,请画出F1、F2的力臂L1和L2.17、如图所示,杠杆OA在动力F1作用下处于静止状态,请你画出阻力F2及阻力臂L2.18、在图中画出力F对支点O的力臂。

杠杆和滑轮分类习题精选

杠杆和滑轮分类习题精选

杠杆和滑轮分类习题精选
练习
一、简答题
1.什么是杠杆?
杠杆是一种力学原理,它使用支点原理,将由物体所施加的小力,在
滑轮和支点之间变幻,从而形成更大的力量。

它利用外部力量来达到
更大的传动能力,以改变物体间力学比例,而且可以提高机器操纵的
准确度和效率。

2.什么是滑轮?
滑轮是一种简单的杠杆机械,由滑轮组成的实体,它利用支点的原理,可将一个小的外力变成一个大的内力,达到变换物体力学比例的效果。

它可以使机器操纵的准确度和效率更高,并能提高工作时的力量。

二、填空题
1.杠杆利用支点原理可将由物体施加的___小力变成更大的力量____。

2.滑轮可以利用___支点原理____将外力变成内力,提高机器___操纵
___的准确度和效率。

中考物理总复习《杠杆与滑轮》专题检测卷-带参考答案

中考物理总复习《杠杆与滑轮》专题检测卷-带参考答案

中考物理总复习《杠杆与滑轮》专题检测卷-带参考答案学校:___________姓名:___________班级:___________考号:___________一、单选题1.如图所示,勤劳的工人借用滑轮匀速提升重物,这样做()A.省力,同时可以省功B.省力,但降低了做功效率C.既省力,也改变施力的方向D.既不省力,也不改变施力的方向2.一个结构坚固的水塔因地基松软而倾斜,为阻止水塔继续倾斜,救援队借助山石用钢缆拉住水塔。

下列方案中,钢缆对水塔拉力最小的是()A.B.C.D.3.如图所示,O为杠杆的支点,为了提升重物A,用一个跟杠杆始终保持垂直的力F,使杠杆由竖直位置转动到水平位置,在这个过程中()A .杠杆始终是省力的B .杠杆始终是费力的C .杠杆先是省力的后是费力的D .杠杆先是费力的后是省力的4.如图所示,自行车的手闸(图中深色部分)是一个杠杆,图中关于该手闸工作时的示意图正确的是A .B .C .D .5.如图所示是小丽同学总复习时归纳的图形,其中正确的是( )A .重力的图示B .1F 、2F 的力臂C.晶体的熔化图线D.磁体的磁感线6.生活中的许多场景都蕴含了物理知识,关于如图描述正确的是()A.图甲,擀面皮说明力可以改变物体的运动状态B.图乙,钢笔吸墨水利用了大气压强C.图丙,给自行车轴加润滑油是为了增大摩擦D.图丁,手距离筷子夹菜端越远越省力7.自行车是一种轻便、利于环保的交通工具,从它的结构和使用来看,用到了许多物理知识,下列说法中正确的是()A.为了减小摩擦,轮胎上制有花纹B.为了骑行省力,链条与其连接的两个齿轮组成滑轮组C.车把上的手闸刹车系统是应用了省力杠杆及摩擦的知识D.晚上灯光照在自行车尾部,尾灯会发光这是利用了光的折射原理8.下列作图中,正确的是A.物体静止在斜面上时受到的力B.通过透镜的光线C.电磁铁D.杠杆的力臂9.“给我一个支点和一根足够长的棍,我就能撬起整个地球.”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是A.B.C.D.10.如图是一种测定油箱内油量的装置模型,电源电压为3V,定值电阻R0的阻值为10Ω,滑动变阻器R的规格为“20Ω1A”,在保证电路安全的前提下,下列说法正确的是()A.若油量表是用甲表改装的,则油面越高其读数越大B.图中的杠杆就其使用目的而言,属于等臂杠杆C.加油过程中,乙表示数的数值最大变化范围为0.1~0.3AD.加油过程中,电路消耗的最大功率与最小功率之比为2:1二、填空题11.用如图所示的实验器材“探究杠杆的平衡条件”,其中每个钩码的质量相等。

中考物理杠杆、滑轮、机械效率经典测评卷(有答案)

中考物理杠杆、滑轮、机械效率经典测评卷(有答案)

中考物理杠杆、滑轮、机械效率经典测评卷(有答案)一、单选题(共22题;共44分)1. ( 2分) 如图是开瓶盖的起子,可以看成是一个杠杆,能正确表示出杠杆的支点、动力和阻力的图是()A. B. C. D.2. ( 2分) 采取下列措施,可以提高机械效率的是()A. 有用功一定,增大总功B. 总功一定,增大额外功C. 有用功一定,减小额外功D. 额外功一定,减少总功3. ( 2分) 在一个高为h、长为L的斜面上,用沿斜面向上的力F把重为G的木块匀速向上拉的过程中,如果斜面的机械效率为η,则木块和斜面间的摩擦力表达式错误的是()A. F(1﹣η)B.C.D.4. ( 2分) (2017•南充)将一个重为4.5N的物体沿斜面从底端匀速拉到顶端(如图所示),斜面长1.2m,高0.4m,斜面对物体的摩擦力为0.3N(物体大小可忽略).则下列说法正确的是()A. 沿斜面向上的拉力0.3NB. 有用功0.36J,机械效率20%C. 有用功1.8J,机械效率20%D. 总功2.16J,机械效率83.3%5. ( 2分) (2017•重庆)工人师傅用如图所示的滑轮组,将重为800 N的物体缓慢匀速竖直提升3m,人对绳端的拉力F为500N,不计绳重和滑轮转轴处的摩擦,则()A. 绳子自由端移动的距离为9 mB. 动滑轮的重力为200 NC. 人通过滑轮组做的有用功为1500 JD. 滑轮组的机械效率为53.3%6. ( 2分) (2017•兰州)如图所示,用力F拉着重为G的物体竖直匀速上升,在时间t内物体上升的高度为h(物体未拉出水面),若物体的体积为V,水的密度为ρ,则下列算式正确的是()A. η=B. η=C. W有=GhD. P有=7. ( 2分) 如图所示,用滑轮组提升重物时,将重500N的物体子啊10s内匀速上升了2m,已知动滑轮重为100N(不计绳重和摩擦),则提升重物的过程中()A. 绳子自由端拉力F为250NB. 绳子自由端的速度为0.2m/sC. 提升的重物变为400N时,滑轮组的机械效率将变小D. 滑轮组的机械效率为55.6%8. ( 2分) 关于机械效率,下列说法正确的是()A. 有用功越大,机械的机械效率就越高B. 额外功越大,机械的机械效率就越低C. 总功越大,机械的机械效率就越低D. 有用功与总功的比值越大,机械的机械效率就越高9. ( 2分) 某实验小组分别用如图所示的甲乙两个滑轮组(每个滑轮重相同)匀速提起相同的重物,所用的拉力分别为F1和F2,机械效率分别为η1和η2,不计绳重及摩擦,下列说法正确的是()A. F1>F2,η1=η2B. F1<F2,η1=η2C. F1<F2,η1>η2D. F1>F2,η1<η210. ( 2分) 如图所示,当水平拉力F=5N时,恰好可以使物体A沿水平地面向左做匀速直线运动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《杠杆、滑轮》中考典型试题一.单项选择题:1.(2017·襄阳)下列属于费力杠杆的是( B )A .钳子B .船桨C .自行车手闸D .剪枝剪刀2.(2019·河南)如图开瓶器开启瓶盖时可抽象为一杠杆,不计自重。

下图能正确表示它工作示意图的是( C )3.(2019·衢州)如图是起重机用四种方案将地面上的一棵大树扶起的瞬间,其中拉力最小的是( C )A. B. C. D.4.(2019·温州)晒三条相同的湿毛巾,下列做法最有可能让衣架保持水平的是( B )。

A. B. C. D.5.(2019·德州)图是汽车刹车原理图,连着刹车踏板的金属杆是一根能绕O 点转动的杠杆,当驾驶员踩下刹车踏板时,刹车油受到挤压从而推动活塞向左移,活塞挤压刹车卡钳夹紧刹车盘产生摩擦力使车辆减速。

行驶中的汽车刹车时,下列说法不正确的是( D )A .脚踩刹车踏板时,汽车的机械能转化为内能B .刹车卡钳把刹车盘夹得越紧,摩擦力越大C .连着刹车踏板的金属杆是省力杠杆D .刹车过程中汽车的惯性减小6.(2019·海南)图甲是海南网上扶贫超市给百香果配的多功能小勺子,把A 点压在百香果上固定,B 处的“剃刀”刺进果壳,用力使勺子绕A 点转动一周,“剃刀”就把果壳切开(如图乙)。

关于勺子的构造和使用说法正确的是( A )A. 勺子转动切果时可作省力杠杆用B. 勺柄表面有花纹是为了减小摩擦A B C DC. “剃刀”很尖利是为了增大压力D. 勺子绕着果转动时运动状态不变7.(2019·东营)如图所示,下列简单机械中,忽略杠杆、滑轮的自重、绳重及摩擦,当提起同一重物时,最省力的是( A )8.(2019·泸州)如图所示,在“探究杠杆平衡条件”的实验中,轻质杠杆上每个小格长度均为2cm,在B点竖直悬挂4个重均为0.5N的钩码,当在A点用与水平方向成30°角的动力F拉杠杆,使杠杆在水平位置平衡。

对该杠杆此状态的判断,下列说法中正确的是( B )。

A.杠杆的动力臂为8cm;B. 该杠杆为费力杠杆;C.该杠杆的阻力大小为;D. 动力F的大小为二.不定项选择题:9.(2019·成都)如图甲所示的装置,每个滑轮的重力为10N,物体A的重力G A=100N,物体B的重力G B=40N,对A施加水平向右的拉力F=110N,使A以0.1m/s的速度匀速向右运动;撤去拉力F1,在A 的右侧加挂一个与它相同的物体,如图乙所示,对B施加一个竖直向下的拉力F2,使A以0.2m/s的速度匀速向左运动。

绳重及滑轮转轴处的摩擦等次要因索忽略不计.则下列说法正确的是()A.甲图中,A受到的摩擦力为110NB.乙图中,F2的大小为45NC.乙图中,P点处受到的拉力为145ND.乙图中,F2做功的功率为2W【答案】CD10.(2019·呼和浩特)人类从刀耕火种,经过几次工业革命,走向了科技大发展的今天。

简单机械和内燃机的使用为我们的生活带来了极大便利。

下列几种简单机械和内燃机,其机械效率大于百分之七十的是A.甲图中:用滑轮匀速拉一个重为5N的物体到高处(不计绳重,摩擦)B乙图中:利用斜面,用平行于斜面的大小为2N拉力,将一个重为5N的物体匀速拉到高处,斜面高1.2m,斜面长5mC.丙图中:用滑轮组拉一个重为5N的物体到高处,重物在拉力F作用下匀速上升动滑轮质量100g(不计绳重,摩擦)D.丁图中:四冲程四缸内燃机,气缸内汽油燃烧产生高温高压燃气推动活塞向下运动,若燃气对活塞平均推力为400N,活塞向下运动距离为30cm,内燃机转速为600r/min,内燃机每一个循环完成四个冲程,每分钟需要消耗热值为4.6×107J/kg的汽油5.2g.【答案】AC三.填空题:11.(2019·海南)如图,小谦想把被台风刮倒的树拉正。

他把绳子的一端系在乙树上,然后绕过甲树用力拉绳子,这样做有_______段绳子拉甲树。

如果不计绳重和摩擦,甲树受300N拉力,则小谦对绳子的拉力至少为_______N。

【答案】2;150。

12.(2019·益阳)如图所示是吊车吊起货物的示意图,已知AB=4m,BC=6m。

吊臂是一个杠杆,当吊臂吊着2t的货物处于静止状态时,杠杆的支点是______点(选填“A”、“B”或“C”),伸缩撑杆对吊臂的支持力大小为______N。

g=10N/kg。

【答案】A;50000。

13.(2019·兰州)如图所示,斜面长2m、高1m,把一个质量为24kg的物体沿斜面从斜面底端匀速拉到顶端,需要克服重力做功J。

若斜面是光滑的,则沿斜面向上的拉力 N。

在“核桃钳、红酒开瓶器和家中升降晾衣架上的滑轮”三种工具中属于斜面的是。

(g=10N/kg)【答案】240 120 红酒开瓶器14.(2019威海)如图是一款健身拉力器原理图,斜面的倾角为30°,重500N的物块与固定在斜面底端的弹簧相连,小明通过定滑轮拉着物块沿斜面向上匀速运动2m的过程中(此过程弹簧始终处于被拉伸状态),小明对绳的拉力所做的功为1000J,克服弹簧拉力做功300J,则克服物块重力做的功为J,物块与斜面之间摩擦力的大小为N.(忽略绳重、滑轮与轴的摩擦)【答案】500;100。

15.(2019·无锡)小红利用杠杆制成一种多功能杆秤,使用前,杠杆左端低,右端高,应将平衡螺母向________调节,直到扛杆处于水平平衡。

她取来质量均为100g的实心纯金属块a和b,合金块c由a、b的材料组成,她将a挂在A处,且浸没于水中,在B处挂上100g钩码,杠杆恰好处于水平平衡,如图所示,测得OA=50cm,OB=40cm,则a的密度为________。

接下来,她分别将b、c挂于A处并浸没于水中,当将钩码分别移至C、D处时,扛杆均水平平衡,测得OC=30cm,OD=34cm;则金属块c中所含金属a和金属b的质呈之比为________。

(ρ水=1.0×103kg/m3)【答案】:右 5g/cm3 2:3四.做图题:16.(2019·赤峰)工人沿台阶向上滚动圆柱形塑料桶如所示。

他在A点施加力F使塑料桶绕0点向上滚动,请画出F的力臂。

F17.(2019·凉山)如图所示,现使用最小的力F 1使杠杆在图示位置平衡,请画出F 1及其对应的力臂L1。

五.实验题:18.(2019·淮安)小明在“探究杠杆平衡条件”的实验屮:(1)实验前调节平衡螺母使杠杆在水平位置平衡,目的之一是方便测量_________;(2)如图甲所示。

在杠杆左边A 处挂4个钩码,要使杠杆在水平位置平衡,应在杠杆右边B 处挂_______ 个钩码(实验中所用的钩码均相同)(3)小明又用弹簧测力计,在C 处竖直向上拉。

如图乙所示,当弹簧测力计逐渐向右倾吋,使杠杆仍然在水平位置平衡。

则弹簧测力计的示数将逐渐________(选填“变大”、“变小”或 “不变”)。

【答案】 (1). 力臂 (2). 3 (3). 变大19.(2019·新疆)在“探究杠杆的平衡条件”的实验中:(1)实验前,杠杆静止时,发现杠杆左端低、右端高,此时杠杆处于________(填“平衡”或“非平衡”)状态,为使杠杆在水平位置平衡,应将杠杆右端的平衡螺母向________(填“左”或“右”)调节。

(2)调节杠杆在水平位置平衡后,进行如图所示的实验,用量程为5N 的弹簧测力计在A 点竖直向上拉,杠杆在水平位置平衡时,弹簧测力计的示数为2.5N ;若弹簧测力计斜向上拉,杠杆在水平位置平衡时,弹簧测力计的示数为________(填“大于”或“小于”)2.5N ,此时拉力的方向与竖直方向的最大夹角为_________(填“30°”、“45°”或“60°”)。

(3)杠杆上每个平衡螺母的质量为m ,杠杆的总质量(含两个平衡螺母)为50m 。

实验前,调节杠杆在水平平衡的过程中,若只将右端的平衡螺母移动了距离l ,则调节前后杠杆(含两个平衡螺母)的重心在杆上移动的距离为________(填“50l ”“49l ”或“48l”)【答案】 (1). 平衡 (2). 右 (3). 大于 (4). 60° (5). 50L20.(2019·巴彦淖尔)如图是“利用杠杆测量石块密度”的实验。

(ρ水=1.0×103kg/m 3)(1)在实验前,杠杆静止在图甲所示的位置,此时杠杆处于(选填“平衡”或“不平衡”)状态;要使杠杆在水平位置平衡,应将平衡螺母向调节,这样做的目的是,并消除杠杆自重对实验的影响。

(2)在溢水杯中装满水,如图乙所示,将石块缓慢浸没在水中,让溢出的水流入小桶A中,此时小桶A中水的体积石块的体积。

(3)将石块从溢水杯中取出,擦干后放入另一相同小桶B中,将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端,移动小桶在杠杆上的位置,直到杠杆在水平位置回复平衡,如图丙所示。

此时小桶A、B的悬挂点距支点O分别为13cm和5cm,若不考虑小桶重力,则石块密度的测量值为kg/m3;若考虑小桶重力,石块的实际密度将比上述测量值。

【答案】(1)平衡;右;便于从杠杆上测量力臂;(2)等于;(3)2.6×103;偏大。

六.计算题:21.(2019·河北)如图所示,一轻质杠杆AB.长1m,支点在它中点O.将重分别为10N和2N的正方体M、N用细绳系于杆杆的B点和C点,已知OC:OB=1:2,M的边长l=0.1m。

(1)在图中画出N受力的示意图。

(2)求此时M对地面的压强。

(3)若沿竖直方向将M左右两边各切去厚度为h的部分,然后将C点处系着N的细绳向右移动h时,M对地面的压强减小了60Pa,求h为多少。

【答案】(1)如图所示;(2)900Pa;(3)0.05m。

22.(2019·湘潭)如图所示利用汽车液压起重机从矿井中提升重物。

起重机起动时滑轮组将重物竖直向上匀速提起,其中N是柱塞,可向上支撑起起重臂ODC.重物和动滑轮总重为15000N,不计摩擦和滑轮组上钢丝绳重。

问:(1)钢丝绳自由端上作用力F的大小为 N。

(2)当柱塞向上支撑起起重管绕固定端O转动时,起重臂ODC是力杠杆。

(3)当重物以0.4m/s的速度匀速上升时,钢丝绳自由端上作用力F的功率是多少?【答案】(1)5000;(2)费;(3)6000W。

23.(2018•泸州)如图甲所示的滑轮组装置,不计绳重和摩擦,绳对滑轮的拉力方向均为竖直方向。

用该滑轮组提升放置在水平地面上重为G=80N的重物到高处。

用竖直向下的拉力拉绳的自由端,拉力F随时间t变化的图象如图乙所示,重物上升的速度v随时间变化的图象如图丙所示。
