11 - 应急照明和疏散指示标志
第三篇 建筑消防设施 第十一章 消防应急照明和疏散指示标志(消防安全技术实务)
第三篇建筑消防设施第十一章消防应急照明和疏散指示标志知识框架考点解析考点一：系统的分类和组成一、消防应急灯具的分类1，按电源电压等级分类①A型消防应急灯具② B型消防应急灯具2，按储电池电源供电方式分类①集中电源型消防应急灯具②自带电源型消防应急灯具3，按适用系统类型分类①集中控制型消防应急灯具②非集中控制型消防应急灯具4，按工作方式分类①持续性型消防应急灯具②非持续性型消防应急灯具5，按用途分类①消防应急照明灯具②消防应急标志灯具二、系统分类与组成考点二：系统的工作原理、功能一、系统的工作原理（一）集中控制型系统集中控制型系统中设置有应急照明控制器，应急照明控制器采用通信总线与其配接的集中电源或应急照明配电箱连接，并进行数据通信；集中电源或应急照明配电箱通过配电回路和通信回路与其配接的灯具连接，为灯具供配电，并与灯具进行数据通信。
应急照明控制器通过集中电源或应急照明配电箱控制灯具的工作状态，集中电源或应急照明配电箱也可直接联锁控制灯具的工作状态。
应急照明控制器能够采用自动和手动方式控制集中电源或应急照明配电箱及其配接灯具的应急启动，接收并显示其工作状态。
（二）非集中控制型系统非集中控制型系统中未设置应急照明控制器，应急照明集中电源或应急照明配电箱通过配电回路与其配接的灯具连接，为灯具供配电。
非集中控制型系统中，应急照明集中电源或应急照明配电箱直接控制其配接灯具的工作状态，可采用自动和手动方式控制应急照明集中电源或应急照明配电箱及其配接灯具的应急启动。
二、系统的功能（一）应急启动功能在火灾等紧急情况下，应能采用自动和手动方式控制消防应急照明和疏散指示系统的应急启动，即控制系统的灯具和相关设备转入应急工作状态，发挥其疏散照明和疏散指示的作用。
（二）集中控制型系统的应急状态保持功能系统应急启动后，除指示状态可变的标志灯具外，集中控制型系统设备应保持应急工作状态直到系统复位。
考点三：系统的性能要求一、系统的持续应急时间系统的持续应急时间是指系统应急启动后，灯具、应急照明集中电源等设备在蓄电池供电状态下保持应急工作状态的持续时间。
消防逃生疏散辅助设施(二篇)

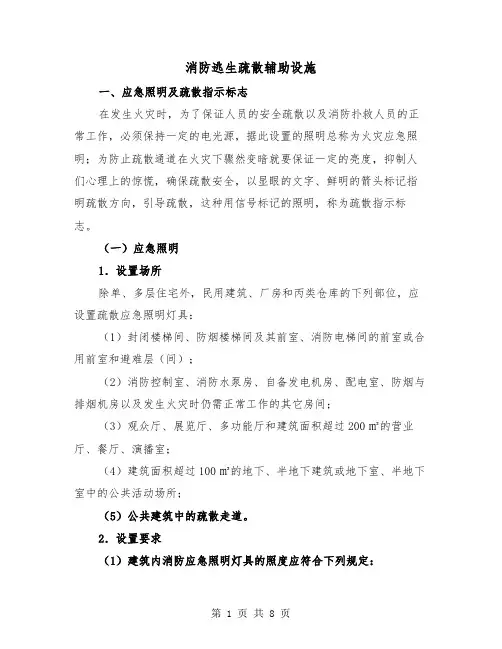

消防逃生疏散辅助设施一、应急照明及疏散指示标志在发生火灾时，为了保证人员的安全疏散以及消防扑救人员的正常工作，必须保持一定的电光源，据此设置的照明总称为火灾应急照明；为防止疏散通道在火灾下骤然变暗就要保证一定的亮度，抑制人们心理上的惊慌，确保疏散安全，以显眼的文字、鲜明的箭头标记指明疏散方向，引导疏散，这种用信号标记的照明，称为疏散指示标志。
（一）应急照明1．设置场所除单、多层住宅外，民用建筑、厂房和丙类仓库的下列部位，应设置疏散应急照明灯具：（1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室和避难层（间）；（2）消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间；（3）观众厅、展览厅、多功能厅和建筑面积超过200㎡的营业厅、餐厅、演播室；（4）建筑面积超过100㎡的地下、半地下建筑或地下室、半地下室中的公共活动场所；（5）公共建筑中的疏散走道。
2．设置要求（1）建筑内消防应急照明灯具的照度应符合下列规定：①疏散走道的地面最低水平照度不应低于1.0lx；②人员密集场所、避难层（间）内的地面最低水平照度不应低于3.0lx；③楼梯间、前室或合用前室、避难走道的地面最低水平照度不应低于5.0lx；④消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间的消防应急照明，仍应保证正常照明的照度。
（2）消防应急照明灯具宜设置在墙面的上部、顶棚上或出口的顶部。
（二）疏散指示标志1．设置场所（1）公共建筑及其他一类高层民用建筑，高层厂房（仓库）及甲、乙、丙类厂房应沿疏散走道和在安全出口、人员密集场所的疏散门的正上方设置灯光疏散指示标志。
（2）下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：①总建筑面积超过8000㎡的展览建筑；②总建筑面积超过5000㎡的地上商店；③总建筑面积超过500㎡的地下、半地下商店；④歌舞娱乐放映游艺场所；⑤座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、会堂或礼堂。
10.3消防应急照明和疏散指示标志建筑设计防火规范

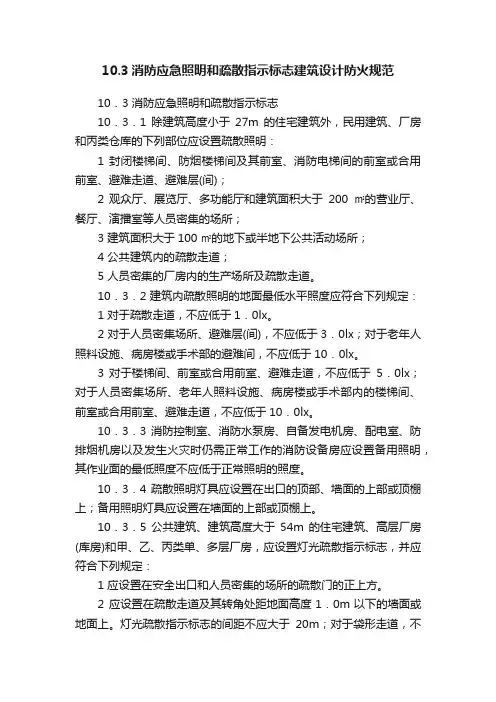

10.3消防应急照明和疏散指示标志建筑设计防火规范10．3 消防应急照明和疏散指示标志10．3．1 除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1 封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层(间)；2 观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3 建筑面积大于100㎡的地下或半地下公共活动场所；4 公共建筑内的疏散走道；5 人员密集的厂房内的生产场所及疏散走道。
10．3．2 建筑内疏散照明的地面最低水平照度应符合下列规定：1 对于疏散走道，不应低于1．0lx。
2 对于人员密集场所、避难层(间)，不应低于3．0lx；对于老年人照料设施、病房楼或手术部的避难间，不应低于10．0lx。
3 对于楼梯间、前室或合用前室、避难走道，不应低于5．0lx；对于人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、前室或合用前室、避难走道，不应低于10．0lx。
10．3．3 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
10．3．4 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。
10．3．5 公共建筑、建筑高度大于54m的住宅建筑、高层厂房(库房)和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1 应设置在安全出口和人员密集的场所的疏散门的正上方。
2 应设置在疏散走道及其转角处距地面高度1．0m以下的墙面或地面上。
灯光疏散指示标志的间距不应大于20m；对于袋形走道，不应大于10m；在走道转角区，不应大于1．0m。
10．3．6 下列建筑或场所应在疏散走道和主要疏散路径的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：1 总建筑面积大于8000㎡的展览建筑；2 总建筑面积大于5000㎡的地上商店；3 总建筑面积大于500㎡的地下或半地下商店；4 歌舞娱乐放映游艺场所；5 座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆、会堂或礼堂；6 车站、码头建筑和民用机场航站楼中建筑面积大于3000㎡的候车、候船厅和航站楼的公共区。
应急照明和疏散指示标志
3、安全出口
疏散通道出口处的疏散指示标志 应设在门框边缘或门的上部，应 采用“安全出口”作为指示标识 。 标志牌的上边缘距天花板不应小 于0.50m；位于门边时，其下边 0.50m 缘距地面的高度不应小于2.00m。 如天花板的高度较小，也可在疏 散门的两侧墙上设置，标志的中 心点距地面高度应在1.30m— 1.5Om之间。悬挂在室内大厅或 走道处的疏散指示标志的下边缘 距地面的高度不应小于2.00m。
第十章 安全疏散 与防火分隔设施
南京消防士官学校 张珑
主要内容
1、应急照明及疏散指示标志 2、消防广播 3、消防电梯 4、避难层 5、疏散楼梯 6、防火门及防火卷帘
第一节 应急照明及疏散指示标志
疏散指示标志
应急照明
七个部分
1、简介及概念 2、设置部位 3、设置原则 4、设置要求 5、质量判别方法 6、检测 7、验收
2010-10-20 19
四、消防应急灯具质量辨别方法
台应急灯具） （2）重复转换试验（取2台应急灯具） ）重复转换试验（ 台应急灯具 方法： 方法：将灯具插上电源充电1min，然后按下试 验按钮，并保持20s，灯具转入应急，此时主 电和充电状态的指示灯熄灭，20s时间到，让 试验按钮复位。主电和充电状态批示灯应该 重新点亮。1min后，再按下试验按钮。这样 循环50次。灯具状态显示正确，则灯具功能 正常。否则，灯具功能不正常。（6.5） （ ）
4、备用电源
应急照明和灯光疏散指示标志，采用蓄电池作 备用电源，连续供电时间不应少于30min；发 生火灾时，正常照明电源切断的情况下，应在 5s内自动切换应急电源。
5、应急照明灯的照度 、
疏散走道的地面最低水平照度不应低于 0.5lx 地下人防工程地面平均照度不低于1.0lx 人员密集场所内的地面最低水平照度不应低 于1.0lx 楼梯间内的地面最低水平照度不应低于 5.0lx； 消防控制室、消防水泵房、自备发电机房、 配电室、防烟与排烟机房以及发生火灾时仍 需正常工作的其他房间的消防应急照明，仍 应保证正常照明的照度。
消防应急照明与疏散指示标志
VS
某大型商场
商场内部按照规定设置了消防应急照明和 疏散指示标志，包括疏散通道、安全出口 、楼梯间等关键区域的标识。
效果分析方法
实地考察
对比分析
对应用案例的现场进行实地考察，检 查消防应急照明和疏散指示标志的设 置情况，记录存在的问题和不足。
将收集到的数据与相关标准和规范进 行对比分析，评估消防应急照明和疏 散指示标志的实际效果和达标情况。
该系统通常由消防控制中心、应急照明灯具、疏散指示标志、火灾探测器等部分 组成，通过集中控制、分散执行的方式实现快速响应和高效疏散。
联动系统的实现方式
集中控制方式
通过消防控制中心对所有应急照明灯 具和疏散指示标志进行集中控制，一 旦发生火灾，控制中心根据火灾探测 器的信号自动或手动启动相应区域的 应急照明和疏散指示。
数据收集
收集相关数据，包括应急照明和疏散 指示标志的设置位置、数量、亮度等 参数，以及实际使用中的效果和反馈。
效果分析结论与建议
结论
通过对应用案例的实地考察和数据分析，可以得出消防应急照明和疏散指示标志在实际 使用中起到了重要的作用，能够有效地指引人员疏散，提高应急疏散的安全性和效率。
建议
针对存在的问题和不足，提出改进措施和建议，包括加强日常维护和管理、更新老旧设 备、增加标识的醒目性和易读性等，以提高消防应急照明和疏散指示标志的实际效果和
推动作用。
企业如何应对市场变化
加强研发创新
企业应加大研发投入，不断推出 新技术、新产品，以满足市场和 消费者的需求，同时提高自身的 竞争力和品牌影响力。
拓展应用领域
企业可以积极拓展消防应急照明 与疏散指示标志产品的应用领域， 如商业场所、公共设施、工业园 区等，扩大市场份额，提高盈利 能力。
应急照明与疏散指示标识
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的设要求与功能指标
应急照明的要求
（6）消防应急照明灯具的照度要求： ① 疏散走道的地面最低水平照度不应低于0.5 lx； ② 人员密集场所内的地面最低水平照度不应低于1.0 lx； ③ 楼梯间内的地面最低水平照度不应低于5.0 lx； ④ 人防工程中设置在疏散走道、楼梯间、防烟前室、 公共活动场所等部位的火灾疏散照明，其最低照度 值不应低于5.0 lx ⑤ 消防控制室、消防水泵房、自备发电机房、配电室、 防烟与排烟机房以及发生火灾时仍需正常工作的其 他房间的消防应急照明，仍应保证正常照明的照度。
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的要求与功能指标
应急照明的功能指标
（1）应牢固、无遮挡，状态指示灯正常。 （2）切断正常供电电源后，应急工作状态的持续时间不 应低于规定。 （3）疏散照明的地面照度不应低于0.5LX，地下工程疏 散照明的地面照度不应低于5.0 LX。 （4）配电房、消防控制室、消防水泵房、防烟排烟机房、 消防用电的蓄电池室、自备发电机房、电话总机房以 及发生火灾时仍需坚持工作的其它房间，其工作面的 照度，不应低于正常照明时的照度。
CFPA
中国消防协会 China Fire Protection Association
应 急 照 明
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的要求与功能指标
应急照明的要求 （1）消防应急照明光源选择 应选用能快速点燃的光源，一般采用白炽灯、荧 光灯等。 （2）消防应急照明在正常电源断电后，其电源转换时 间应满足： ① 疏散照明≤5s； ② 备用照明≤5s（金融商业交易场所≤1.5s）。 （3）消防应急灯具的应急转换时间应≤5s；高危险区 域使用的消防应急灯具的应急转换时间应≤0.25s。 （4）疏散照明平时处于点亮状态。 （5）可调光型安全出口标志灯应用于影剧院的观众厅。 在正常情况下减光使用，火灾事故时应自动接通至全 亮状态。
应急照明和疏散指示标志ppt课件
（12）疏散指示标志灯，一般设在距地面不超过1m的墙
上。在该范围内符合人们行走的习惯，容易发现目标，
利于疏散。但是，值得注意的是疏散指示标志灯，千万
不可设在顶棚吊顶上，因为火灾时烟雾流极易积聚，遮
挡光线，使地面照度达不到设. 计要求。
17
（一）应急照明灯具的设置要求与功能指标
2.应急照明的功能指标 （1）应牢固、无遮挡，状态指示灯正常。
人员密集场所，如 展览厅、多功能厅、 餐厅、营业厅和危 险场所、避难层等
不少于正常照明的 最低照度
配电室、消防控制 室、消防泵房、发 电机室、蓄电池室； 火灾广播室、电话 站、楼宇自动化系 统中控室以及其他 重要房间
.
12
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （7）消防应急灯具的应急工作时间应不小于90 min，且 不小于灯具本身的标称的应急工作时间。
（8）消防应急照明灯规格型式应符合技术标准的要求。
①Ⅰ型标志灯内所装光源的数量不宜少于两个；
②疏散标志灯安装在地面上时，长宽比可取区1:1或2:1，
长边最小尺寸不宜少于40cm。
.
13
表3-13 应急照明灯规格标准
类别
Ⅰ型 Ⅱ型 Ⅲ型 Ⅳ型
标志灯规格
长边/短边
采用荧光灯时的光 长边的长度（cm） 源功率（w）
色或损坏。不得使用强碱性溶剂擦拭灯具，容易造成灯
具部件强度降低和损坏。
.
24
（一）应急照明灯具的设置要求与功能指标
3.应急照明灯具清洁维护方法
（2）按下列方法切断正常供电电源，用秒表测量应 急状态的持续时间：
①自带电源型和子母电源型切断其主供电源；
②集中电源型切断其控制器主电源；
300m2办公室消防应急照明和疏散指示
300m2办公室消防应急照明和疏散指示
在300m2的办公室中，消防应急照明和疏散指示的设置是非常重要的，它们能够在紧急情况下帮助人员迅速而安全地疏散。
应急照明：
应设置备用电源，确保在主要电源故障时，应急照明能够自动启动。
备用电源的切换时间应不超过0.5秒，以满足CIE推荐标准。
应急照明的照度应不低于正常照明的5%，以确保在紧急情况下人员能够看清疏散路线和周围环境。
应急照明应均匀地分布在办公室的各个区域，避免产生阴影或暗区。
疏散指示：
应在每个疏散出口、走廊和楼梯间设置明显的疏散指示标志。
这些标志应在20m远处能够识别，其亮度不应低于15cd/m2，不高于300cd/m2。
在紧急情况下，疏散指示标志的亮度应能够在15m远处识别。
疏散指示标志应使用易于理解和识别的图形和文字，如“安全出口”、“紧急疏散”等。
在疏散路径上，应设置连续的指示标志，以确保人员能够顺利地找到出口。
此外，对于高层建筑中的展厅、营业厅、避难层和安全出口（二类建筑住宅除外），以及人员密集且面积大于300m2的地下建筑，还应设置疏散走道照明。
地面水平照度应大于0.5lx，且宜为5lx以上。
对于人防工程，地面水平照度应为1lx，观众席通道地面为0.2lx。
消防应急照明和疏散指示的设置应满足相关标准和规定，同时结合实际情况进行合理安排，以确保在紧急情况下能够有效地帮助人员疏散。
应急照明和疏散指示标志
精选.
8
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （6）消防应急照明灯具的照度要求：
①疏散走道的地面最低水平照度不应低于0.5lx;
②人员密集场所内的地面最低水平照度不应低于1.0lx;
电光源按其发光机理一般可分为两大类：一是热辐射光
源，二是气体放电光源。热辐射光源是利用物体加热辐
射发光的原理制成的光源，如白炽灯、卤钨灯（碘钨和
溴钨灯）等；气体放电光源是利用气体放电时发光原理
而制成的光源，如荧光灯、高（低）压汞灯（这里的高
低是指气体发点时的气压）、高压钠灯、金属卤化物灯
等。
精选.
4
人员密集场所，如 展览厅、多功能厅、 餐厅、营业厅和危 险场所、避难层等
不少于正常照明的 最低照度
配电室、消防控制 室、消防泵房、发 电机室、蓄电池室； 火灾广播室、电话 站、楼宇自动化系 统中控室以及其他 重要房间
精选.
12
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （7）消防应急灯具的应急工作时间应不小于90 min，且 不小于灯具本身的标称的应急工作时间。
页表图
精选.
9
表3-11 消防水泵房控制室、配电室等工作面上的一般照度标准值
房间或场所
参考平面及其高度
照度标准值
配电装置室
0.75m水平面
200
变、配电站
变压器室
地面
100
控制室
电源设备室、
地面
200
发电机室
一般控制室内
消防应急照明和疏散指示标志的设置要求
消防应急照明和疏散指示标志的设置要求一、除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）；2、观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3、建筑面积大于100㎡的地下或半地下公共活动场所；4、公共建筑内的疏散走道；5、人员密集的厂房内的生产场所及疏散走道。
设置疏散照明可以使人们在正常照明电源被切断后，仍然以较快的速度逃生，是保证和有效引导人员疏散的设施。
本条规定了建筑内应设置疏散照明的部位，这些部位主要为人员安全疏散必须经过的重要节点部位和建筑内人员相对集中、人员疏散时易出现拥堵情况的场所。
对于本规范未明确规定的场所或部位，设计师应根据实际情况，从有利于人员安全疏散需要出发考虑设置疏散照明，如生产车间、仓库、重要办公楼中的会议室等。
二、建筑内疏散照明的地面最低水平照度应符合下列规定：1、对于疏散走道，不应低于1.0lx；2、对于人员密集场所、避难层（间），不应低于3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx；3、对于楼梯间、前室或合用前室、避难走道，不应低于5.0lx。
规定的区域均为疏散过程中的重要过渡区或视作室内的安全区，适当提高疏散应急照明的照度值，可以大大提高人员的疏散速度和安全疏散条件，有效减少人员伤亡。
本条规定设置消防疏散照明场所的照度值，考虑了我国各类建筑中暴露出来的一些影响人员疏散的问题，参考了美国、英国等国家的相关标准，但仍较这些国家的标准要求低。
因此，有条件的，要尽量增加该照明的照度，从而提高疏散的安全性。
三、消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
消防控制室、消防水泵房、自备发电机房等是要在建筑发生火灾时继续保持正常工作的部位，故消防应急照明的照度值仍应保证正常照明的照度要求。
消防应急照明和疏散指示系统
1
2
将试样的主电连接线按接线图接入试验装置，使其处于主电状态，调节试验装置，使输出电压缓慢下降，直至试样转入应急状态，记录输出电压；再使输出电压缓慢上升，直至试样回复到主电状态，记录输出电压；调节灯具的主电压，使其在主电电压60％～85％范围内缓慢变化，观察并记录灯具的状态。
试验设备应满足下述条件： 输出电压：100V～250V内连续可调； 频率：50Hz。
调节试验箱，使温度为40℃±2℃，温度稳定后，再调节试验箱使相对湿度为90%～95%，保持4d 。
试验后，试样基本功能应与试验前的基本功能保持一致。
7、恒定湿热试验
试样在正常大气条件下放置2h～4h后放入低温试验箱中，接通电源使其处于主电工作状态。
以不大于1℃/min的平均降温速率降到0℃±1℃保持24h。
在主电状态转入应急状态下立即对标志灯按下述步骤测量其表面亮度；放电80min后立即对标志灯分别按下述步骤测量其表面亮度。 对于仅用绿色或红色图形、文字构成标志信息的标志灯，在其图形、文字上均匀选取10点进行测量; 对于双面指示的标志灯，分别测量两个面的表面亮度。
3、基本功能试验
在主电状态转入应急状态下立即测量照明灯的光通 量；放电80min后立即测量照明灯在应急状态时的光通量。
IP30，防止固体异物直径2.5mm的固体物质进入，不防水。
04
1、防护等级试验
1、防护等级试验
触及试具
试验方法
如果试具的直径不能通过任何开口，则试验合格。
01.
表面无腐蚀、涂覆层脱落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤；
02.
紧固部位无松动。
2、外观检查试验
使充电24h的灯具转入应急状态，检查光源的启动情况，并记录转换时间，同时开始计时，直到电池达到其终止电压，记录应急工作时间。
消防应急照明和疏散指示标志设置要求
消防应急照明和疏散指示标志的作用
提供照明：在火灾等紧急情况下，消防应急照明和疏散指示标志能够提供必要的照明，帮助 人员安全疏散。
指引方向：疏散指示标志可以指引人员快速找到安全出口、逃生通道等，减少疏散时间，提 高逃生成功率。
增强信心：看到消防应急照明和疏散指示标志，人们会更有信心地应对紧急情况，保持冷静， 不惊慌失措。
添加标题
添加标题
添加标题
添加标题
疏散照明：专门用于引导人员疏 散的照明，通常设置在疏散通道、 楼梯间和出口处。
泛光照明：利用泛光灯照亮整个 建筑物或特定区域，以便于人员 疏散和消防救援。
消防应急照明的安装位置
封闭楼梯间、防 烟楼梯间及其前 室、消防电梯间 的前室或合用前 室
疏散走道
安全出口
人员密集场所的 观众厅、展览厅、 多功能厅、餐厅 等人员密集场所
疏散指示标志应指向 最近的逃生出口或集 合点，其箭头方向应 清晰明确。
疏散指示标志的材质 应符合消防要求，不 易燃烧，能够在火灾 中长时间保持完好。
04
消防应急照明和疏散 指示标志的维护和管 理
定期检查和维护
消防应急照明和疏散指示标志应定期进行外观检查，确保其完好有效 每月应至少进行一次功能性测试，确保在紧急情况下能够正常工作 定期检查和维护应由专业人员进行，以确保安全可靠 维护和检查记录应妥善保存，以便于追溯和管理
疏散走道的疏散照明照度不应低 于0.5lx；楼梯间内的疏散照明照 度不应低于5.0lx。
03
疏散指示标志设置 要求
疏散指示标志的种类
平面标志：用于指示疏散方向和位置，包括箭头、文字和图案等 立体标志：用于指示疏散方向和位置，包括圆柱形、圆锥形等 语音标志：用于提供疏散指令和引导，包括语音合成器和扬声器等 光电标志：用于提供疏散指令和引导，包括LED灯和荧光棒等
应急照明和疏散指示标志
2、 电源转换时间： ≤15s； 3、照度要求： 0.5Lx； 4、供电时间：＞20min。
三、应急照明灯具的自检测试
1 、查看外观； 2 、切断正常供电电源 ，测试应急工作状态的
持续时间。
四、应急照明灯具的清洁与维护
1 、外观检查与清洁； 2 、切断正常供电电源 ，测试应急工作状态的
持续时间； 3 、不得让水进入灯体 ，及时清除（断电）； 4 、定期专业人员进行测试； 5 、蓄电池使用期过后及时更换电池。
七、疏散指示标志的设置要求
•《安全疏散指示标志安装技术规范》
•3. 1 一般规定 •3. 1. 1 消防安全疏散标志的设置应根据
建筑物的用途、建筑规模、使用人员 特点和室内环境等因素选用。
•3. 1.2 设置消防安全疏散标志时 ，标志
内容应清晰、简洁、明确 ，并与所要 表达的内容相一致 ，不应相互矛盾或 重复。
•置3. ，1.3不消应防设安置全在疏经散常标被志遮应挡设的在位醒置目，位
疏散出口 、安全出口等疏散指示标志 不应设置在可开启的门 、窗扇上或其 它可移动的物体上。
• 53s. 1内.4自当动正切常换照成明应电急源照中明断电时源，，应且能标在
志表面的最低平均照度和照度均匀度 仍应符合日常情况下的要求。
应急照明灯具
一、应急照明灯具
1 、 消防应急照明灯具是指为人员疏散、 消防作业提供照明和标志的各类灯具 ，包 括消防应急照明灯具 、消防应急标志灯具、 消防应急照明标志灯具。
2、应急照明灯具设置要求
消防疏散标志照明 ，设置在自动扶梯安全出口、疏 散走廊、室内通道、公共出口等 1、光源选择： 白炽灯和荧光灯（快速点燃光源）；
疏散指示标志类型
疏散指示标志类型
疏散指示标志是一种用来引导人员安全逃离或疏散场所的重要工具。
根据国家标准，一般可以分为以下几种类型的疏散指示标志：
1.逃生指示标志：逃生指示标志是指用来指示逃生通道、逃生出口或安全区域的标志，以引导人员迅速逃离危险场所。
逃生指示标志通常采用绿色背景，图案为白色，如箭头指示方向或文字指示出口的位置和方向。
2.疏散方向指示标志：疏散方向指示标志用于指示不同区域的疏散方向，以便人员能够迅速和有序地离开危险区域。
疏散方向指示标志一般采用绿色背景，图案为白色的箭头，指示疏散的方向。
3.安全出口指示标志：安全出口指示标志用来标识安全疏散出口位置，以便人员在紧急情况下能够快速找到并使用安全出口逃生。
安全出口指示标志通常采用蓝色背景，图案为白色的人形+出口箭头。
4.设备指示标志：设备指示标志是用来指示疏散途中的紧急设备位置的标志，如灭火器、应急照明设备等。
设备指示标志一般使用黄色背景，图案为黑色的设备图标。
5.应急锚地指示标志：应急锚地指示标志用来标识建筑物或场所中的安全锚地位置，以便人员在灾害事件中可以迅速找到
安全避难所。
应急锚地指示标志一般采用红色背景，图案为白色的锚地图标。
