2.分解形体对投影
• 分解形体 —— 参照特征视图，分解形体。
• 对投影 —— 利用“三等”关系，找每一部分 的三个投影，想象出它们的形状。
3.综合起来想整体
在看懂每部分形体的基础上，进一步分析它 们之间的组合方式(表面连接关系）和相对位置关 系，从而想象出整体的形状。
4.线面分析攻难点
一般情况下，形体清晰的零件，用上述形体 分析方法看图就可以解决。但对于一些较复杂的 零件，特别是由切割体组成的零件，单用形体分 析法还不够，需采用线面分析法。
线面分析法：
视图上的一个封闭线框，一般情况下代表一个面的投影，不 同线框之间的关系，反映了物体表面的变化。
§12-2 组合体的画图方法
• 对组合体进行形体分解 —— 分块 。• 弄清各部分的形状及相对位置关系。 • 按照各块的主次和相对位置关系，逐个画
出它们的投影。 • 分析及正确表示各部分形体之间的表面过
返回
二、尺寸分类和尺寸基准
1.定形尺寸 2.定位尺寸
确定组合体各组成部分形状大小的尺寸。 确定各基本形体之间的相对位置尺寸。
3.总体尺寸 组合体的总长、总宽、总高尺寸。
4.尺寸基准 标注尺寸的起点就是尺寸基准。
返回
三棱柱
四棱柱
六棱柱
二 、 基 本
立
四棱台
体
圆柱
圆锥
的
尺
寸
标
注
半球
圆台
四棱锥 圆球 内环
渡关系 • 检查、加深。
返回
(一)形体分析
7. 尺寸应该尽可能标注在轮廓线外面，应该尽量避免 在虚线上标注尺寸
返回
2.分解形体对投影
• 分解形体 —— 参照特征视图，分解形体。
• 对投影 —— 利用“三等”关系，找每一部分 的三个投影，想象出它们的形状。
3.综合起来想整体
在看懂每部分形体的基础上，进一步分析它 们之间的组合方式(表面连接关系）和相对位置关 系，从而想象出整体的形状。
4.线面分析攻难点
一般情况下，形体清晰的零件，用上述形体 分析方法看图就可以解决。但对于一些较复杂的 零件，特别是由切割体组成的零件，单用形体分 析法还不够，需采用线面分析法。
线面分析法：
视图上的一个封闭线框，一般情况下代表一个面的投影，不 同线框之间的关系，反映了物体表面的变化。
§12-2 组合体的画图方法
• 对组合体进行形体分解 —— 分块 。• 弄清各部分的形状及相对位置关系。 • 按照各块的主次和相对位置关系，逐个画
出它们的投影。 • 分析及正确表示各部分形体之间的表面过
返回
二、尺寸分类和尺寸基准
1.定形尺寸 2.定位尺寸
确定组合体各组成部分形状大小的尺寸。 确定各基本形体之间的相对位置尺寸。
3.总体尺寸 组合体的总长、总宽、总高尺寸。
4.尺寸基准 标注尺寸的起点就是尺寸基准。
返回
三棱柱
四棱柱
六棱柱
二 、 基 本
立
四棱台
体
圆柱
圆锥
的
尺
寸
标
注
半球
圆台
四棱锥 圆球 内环
渡关系 • 检查、加深。
返回
(一)形体分析
画组合体三视图课件
THANKS
详细描述
叠加型组合体的三视图绘制练习，需要掌握各基本立体的形状、大小、相对位 置关系，以及它们之间的连接方式。在绘制时，要注意各基本立体之间的前后 、左右、上下的相对位置关系，以及投影方向和投影面。
练习题二：切割型组合体
总结词
切割型组合体是由一个基本立体被切割或挖去一部分而形成的。
详细描述
在绘制切割型组合体的三视图时，需要先确定基本立体的形状和大小，然后根据切割面的形状和位置，逐步绘制 出切割后的组合体。在绘制过程中，要注意切割面的投影方向和投影面，以及被切割部分对其他视图的影响。
绘制步骤：先绘制出所有基本几何体的三视图，然后按照叠加顺序逐 个画出它们之间的相对位置和连接关系，最后整理线条，完成整个组 合体的绘制。
切割型组合体的绘制
切割型组合体是一个基本几何体经过多次切割、穿孔、挖槽等操作形成的组合体 。在绘制时，要注意切割、穿孔、挖槽等操作对三视图的影响，确保投影关系的 正确性。
画组合体三视图课件
目录
• 组合体的基本概念 • 如何绘制组合体的三视图 • 常见组合体的绘制实例 • 组合体三视图的绘制练习 • 组合体三视图绘制的常见问题及解决
方法
01
组合体的基本概念
组合体的定义
组合体
由两个或两个以上的基本几何体通过叠 加或挖切的方式组合而成的立体。
基本几何体
长方体、圆柱体、圆锥体、球体等。
绘制附件视图
在主视图的基础上，逐步绘制出组 合体的各个附件，并保证它们之间 的相对位置关系。
检查和修正
完成绘制后，仔细检查三视图是否 准确反映了组合体的形状和结构， 并进行必要的修正。
绘制技巧
01
利用投影原理
掌握并运用投影原理，确保三 视图之间的投影关系正确。
组合体的三视图画法及尺寸标注no
俯视图的绘制
平面视图
俯视图表示组合体的顶面形状，应将 顶面形状完整、清晰地表达出来。
投影关系
确保俯视图与主视图和左视图之间的 投影关系正确，以保持整体的一致性 。
左视图的绘制
侧面形状
左视图表示组合体的侧面形状，应将侧面形状完整、清晰地 表达出来。
投影关系
确保左视图与主视图和俯视图之间的投影关系正确，以保持 整体的一致性。
组合体的三视图画法及尺 寸标注
• 组合体的三视图基本概念 • 三视图的画法 • 尺寸标注 • 三视图的阅读与理解 • 三视图绘制实例分析
01
组合体的三视图基本概念
什么是组合体
01
组合体是由两个或两个以上的基 本几何体组合而成的复杂几何体 。
02
组合体可能是由单一类型的几何 体（如长方体、圆柱体等）组合 而成，也可能是由不同类型的几 何体组合而成。
从物体的左侧方观察，将物体的左右 方向轮廓投影到平面上得到的图形。
俯视图
从物体的上方观察，将物体的上下方 向轮廓投影到平面上得到的图形。
02
三视图的画法
主视图的选择
投影方向
选择能反映组合体主要形状特征 的方向作为主视图的投影方向。
位置关系
确保主视图与其他视图之间保持 正确的位置关系，以便通过视图 间的对应关系来绘制其他视图。
阅读三视图的方法
确定主视图
首先确定主视图，它是组合体在正立位置摆放时的投影面。
确定其他视图
根据主视图，依次确定左视图、俯视图和侧视图等其他视图。
识别特征
通过观察各视图中的特征，如孔、槽、凸台等，判断组合体的结 构。
理解三视图中的尺寸关系
长度尺寸
01
在主视图和其他视图中，通过测量各边长或线段间距，获取长
组合体视图_看组合体三视图
Ⅰ线框 Ⅱ线框 Ⅲ线框
§5-4 看组合体三视图
课堂练习
练习：补全视图中所缺的图线，并画出俯视图。
§5-4 看组合体三视图
形体一
§5-4 看组合体三视图
形体二
§5-4 看组合体三视图

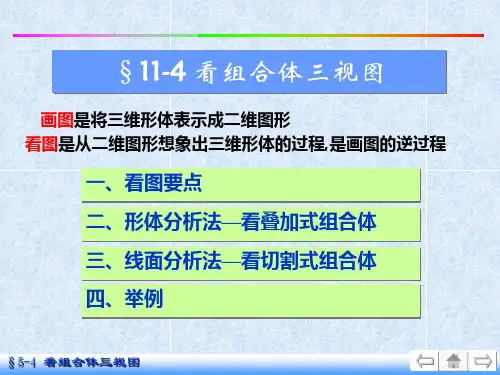

§11-4 看组合体三视图
一、看图要点 二、形体分析法—看叠加式组合体
三、线面分析法—看切割式组合体
四、举例
§5-4 看组合体三视图
§5-4 看组合体三视图
三、线面分析法—看切割式组合体
(1)线框——面 (2)线——面 (3)其他图线
例1
找找看视图中是否少线？
侧垂面
水平面
§5-4 看组合体三视图
例2
§5-4 看组合体三视图
回本节 回本讲
例3 已知组合体的两个视图求作第三视图
从线和面的角度去分析物体是如何切成的，按顺序分析如下要素：
两组合体俯左视图完全相同， 主视图中部分线型不同，因此 具有不同的结构形状。
两相贯体俯视图完全相同， 主视图中连接图线不同，因 此具有不同的结构。
§5-4 看组合体三视图
回本节 回本讲
一、看图要点
1、必须把几个视图联系起来看
2、善于找出特征视图 3、善于把握视图中形体之间连接关系的图线
§5-4 看组合体三视图
§5-4 看组合体三视图 回本节 回本讲
最终结果
§5-4 看组合体三视图
回本节 回本讲
课堂练习
例：已知组合体的两个视图求作第三视图
可以考虑分别用两种方法画左视图
§5-4 看组合体三视图
§11-4 看组合体三视图
一、看图要点 二、形体分析法—看叠加式组合体
三、线面分析法—看切割式组合体
机械制图课件读组合体的三视图
在三视图中，主视图、俯视图和左视图之间存在一定的对应关系，即“长对正、 高平齐、宽相等”。这是机械制图中判断三视图是否正确的准则。
投影原理
在机械制图中，视图是通过投影法得到的。正投影法是将物体放置在投影面平行 或垂直的位置，然后观察物体的投影。在三视图中，俯视图和左视图是由主视图 通过正投影法得到的。
斜投影法能够将物体的某些特征突出 显示，常用于表示物体的轮廓和表面 细节。
组合体的尺寸标注
1 2
定形尺寸
表示组合体各部分的具体形状和大小的尺寸。
定位尺寸
表示组合体各部分之间相对位置关系的尺寸。
3
总体尺寸
表示组合体整体长度、宽度和高度尺寸。
03
组合体的三视图解 读
视图间的对应关系
主视图、俯视图、左视图间的对应关系
机械制图课件组合体 的三视图
目录
CONTENTS
• 组合体的三视图概述 • 组合体的三视图绘制方法 • 组合体的三视图解读 • 组合体的三视图绘制实例 • 练习与思考
01
组合体的三视图概 述
三视图的基本概念
01
三视图是物体在三个互相垂直的 方向上的投影图，包括主视图、 俯视图和左视图。
02
三视图能够完整地表达物体的形 状、大小和相对位置，是机械制 图中的基本技能。
感谢您的观看
练习题示例：解读一个由三个圆柱体组成的组合体的三视图，并绘制其立 体图。
练习题三：绘制复杂组合体的三视图
总结词：综合实践
详细描述：通过绘制复杂的组合体的三视图，学生可以全面掌握三视图的绘制技巧和方法，提高对机械 制图的综合实践能力。
练习题示例：绘制一个由多个不同几何形状组成的复杂组合体的三视图。
THANKS
投影原理
在机械制图中，视图是通过投影法得到的。正投影法是将物体放置在投影面平行 或垂直的位置，然后观察物体的投影。在三视图中，俯视图和左视图是由主视图 通过正投影法得到的。
斜投影法能够将物体的某些特征突出 显示，常用于表示物体的轮廓和表面 细节。
组合体的尺寸标注
1 2
定形尺寸
表示组合体各部分的具体形状和大小的尺寸。
定位尺寸
表示组合体各部分之间相对位置关系的尺寸。
3
总体尺寸
表示组合体整体长度、宽度和高度尺寸。
03
组合体的三视图解 读
视图间的对应关系
主视图、俯视图、左视图间的对应关系
机械制图课件组合体 的三视图
目录
CONTENTS
• 组合体的三视图概述 • 组合体的三视图绘制方法 • 组合体的三视图解读 • 组合体的三视图绘制实例 • 练习与思考
01
组合体的三视图概 述
三视图的基本概念
01
三视图是物体在三个互相垂直的 方向上的投影图，包括主视图、 俯视图和左视图。
02
三视图能够完整地表达物体的形 状、大小和相对位置，是机械制 图中的基本技能。
感谢您的观看
练习题示例：解读一个由三个圆柱体组成的组合体的三视图，并绘制其立 体图。
练习题三：绘制复杂组合体的三视图
总结词：综合实践
详细描述：通过绘制复杂的组合体的三视图，学生可以全面掌握三视图的绘制技巧和方法，提高对机械 制图的综合实践能力。
练习题示例：绘制一个由多个不同几何形状组成的复杂组合体的三视图。
THANKS
工程制图及CAD 第2版 第4章 组合体三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
检查、描深。
画组合体三视图
读组合体三视图
3、善于构思物体的形状
读组合体三视图
二、读图的基本方法
1. 运用形体分析法读图 读图的基本方法与画图一样，主要也是运用形体分析法。 形体分析法是组合体读图的基本方法。其思路是：首先在反映形状特
征比较明显的主视图上按线框将组合体划分为几个部分，即几个基本体； 然后通过投影关系找到各线框所表示的部分在其他视图中的投影，从而分 析各部分的形状以及它们之间的相对位置；最后综合起来想象组合体的整
4.2 画组合体三视图
一、形体分析
画组合体视图的基本方 法是形体分析法。
4.2 画组合体三视图
一、形体分析
画组合体视图的基本方 法是形体分析法。
形体分析法是假想将一个 复杂的组合体分解为若干基 本体，并对它们的形状和相 对位置进行分析的一种思考 方法。
轴承座由凸台、轴承、支 承板、肋板以及底板所组成。
主视图
左主视视图图
左主视视图图
左视图
A向
B向
C向
D向
若以D向作为主视图，虚线较多。
C向与A向视图虽然虚实线的情况相同，但如以C向作为主视图，则左视 图上会出现较多虚线，没有A向好。
B向与A向视图比较， B向能反映轴承座各部分的轮廓特征，A向能全面反 映轴承的形体(需加尺寸)。
工程制图课件：组合体的三视图
组合体的三视图
在运用形体分析法时一般应注意三点： (1) 要把复杂的组合体合理地分解为若干个基本形体，以有利于问题简单化。 (2) 要正确地分析各基本形体的形状、相对位置和组合形式，以便于分析两形体表面之间的连接关系，正确 绘制其视图。 (3) 该方法只是假想地把组合体进行分解，形体仍是一个完整的组合体，而不是产生了多个形体。 2. 线面分析法 线面分析法，就是在运用形体分析法的基础上，对组合体中一些比较复杂的局部，结合线、面分析，如分 析形体的表面形状、面与面的相对位置、表面之间的交线等，来帮助想象出该组合体的完整形状。 每一个视图都是由图线(粗实线或虚线)和由图线围成的封闭线框组成的。进行线面分析，实质上就是分析视 图中一些图线和线框的含义。搞清这些图线和线框的含义，对画图和读图是很有帮助的。 (1) 图线的含义。视图中的每条图线，可能是下面的三种情况之一：① 组合体上平面或曲面的积聚性；② 组合体上两个面的交线；③ 组合体上曲面的转向轮廓线。
组合体的三视图
2. 选择主视图 该支座的摆放位置如图3-18(a)所示，其符合自然位置原则。 图3-19是支座从前后左右四个不同方向观察得到的视图。应用实体原则可以发现，“A”向视图优于“C” 向视图，“B”向视图优于“D”向视图；再针对“A”向视图和“B”向视图，使用特征原则和实体原则进行分 析比较：如果把“A”向作为主视图，其左视图为“B”向视图；如果把“B”向作为主视图，其左视图为“D” 向视图。因此应当选择“A”向视图作为支座的主视图。主视图确定后，其他视图也随之确定。
组合体的三视图
第一节 概述 第二节 画组合体三视图 第三节 读组合体三视图
组合体的三视图
第一节 概 述
组合体的三视图
一、组合体的组合形式 既然组合体是由若干个基本体按照一定的方式方法组合而成的，那么，在绘制或阅读组合体视图时就必须 分析和研究组合体的组合形式。组合体的组合形式分为叠加和挖切两大类，如图3-1所示。
组合体的三视图工程制图课件
实例一
实例三
轴承座的三视图解读：通过分析主视 图中的圆形轮廓和阶梯状结构，以及 俯视图中的圆形开槽，可以确定轴承 座的形状和尺寸。
机座的三视图解读：通过分析主视图 中的长方体结构和俯视图中的圆形孔 洞，可以确定机座的形状和尺寸，并 理解其内部结构。
实例二
减速器的三视图解读：通过解读主视 图、左视图和俯视图，可以全面了解 减速器的整体结构和各部分的位置关 系。
感谢观看
SketchUp
SketchUp是一款易于学习的三维建模软件，适 用于初学者和专业人士，支持三视图的绘制。
3
SolidWorks
SolidWorks是一款功能强大的三维CAD软件， 支持各种工程设计和分析，也支持三视图的绘制 。
三视图绘制软件操作技巧
学习软件基本操作
掌握软件的基本操作是绘制三 视图的基础，如线条的绘制、
编辑和删除等。
熟悉视图切换
在绘制三视图时，需要熟练掌 握视图之间的切换，以便更好 地观察和绘制各个面的视图。
学习图层管理
图层管理是软件绘图中非常重 要的功能，通过合理地创建和 编辑图层，可以更好地组织和 管理图纸。
掌握尺寸标注
在绘制三视图时，尺寸标注是 非常重要的，需要掌握各种标
注方法和技巧。
THANKS
三视图在电子工程中的应用
电路板设计
在电子工程中，三视图常用于电路板的设计和制 造，展示电路板的布局和元件的相对位置。
元件封装绘制
在电子工程中，三视图用于绘制元件的封装图， 提供元件的尺寸和引脚信息。
复杂系统分析
对于复杂的电子系统，三视图能够提供更全面的 信息，帮助工程师进行系统分析和优化。
06
CATALOGUE
组合体三视图讲解
视图 机件向多面投影体系的各投影面做正
投影所得的图形。
组合体的三视图一般是指：
主视图、俯视图、左视图。
三视图的投影规律——三等规律
主、俯视图——长对正； 主、左视图——高平齐； 俯、左视图——宽相等。
“三等规律”是画图、看图的基本投影规律。
二、 形体分析方法
形体分析法 假想把组合体分解为若干个基本几何形
首先应画出未切割前完整的基本 形体的投影，然后画出切挖割后的形 体，各切口部分应从反映其形状特征 的视图开始画起，再画出其它视图。
现以右图所示的切割型组合体为 例，说明此类组合体的绘图过程：
切割型组合体
1. 分析形体
从实体图不难看出，该组合体的原始形状是长方体，其组 合方式如下图所示：
Ⅰ（切去）
Ⅳ（挖孔）
现以下图所示的轴承座为例说明此类组合体的绘图过程：
轴承座
1. 分析形体
应用形体分析法，将轴承座分解为五部分：底板1、圆筒2、 支撑板3、肋板4和凸台5,并分析它们的连接方式。
相切
相交
圆筒2
凸台5
肋板4
支撑板3
相交
底板1
2. 选择主视图
主视图的选择一般应考虑以下几个方面问题：
主视图应该最能反映机件的形状特征，也就是说，在主视图 上能清楚地表达组成该机件的各基本形体的形状以及它们的相 对位置。
面，此时 P 仍为
Ⅳ ）。
“平放的F形”
（6）检查各表面的三面投影是否正确，特别是正垂面 P
的类似形是否正确，最后描深图线。
P′ P″ P
P
综合（叠加为主）的组合体
同一组合体的形成方法不是唯一的。如下图中的组合体列出了三种 形成方式：
组合体三视图-详细
平行面旳投影具有实形性和积聚性
题目
正平面旳投影
水平面旳投影
侧平面旳投影
正垂面
垂直面和一般面旳投影具有类似性
侧垂面
铅垂面
一般面
投影面垂直线旳投影具有实长性和积聚性
题目
正垂线旳投影
铅垂线旳投影
侧垂线旳投影
例二：线面分析法读三视图
一种正垂面切割
两个铅垂面切割
切割长圆孔
例三：常见组合体旳简朴构造
6.同一种方向上连续标注旳几种尺寸应该尽量配置 在少数几条线上，防止标注封闭尺寸
(a) 不好
(b) 好
7.交线上不应标注尺寸
8
8.9443
7 SR10
R9.3675
6
12
错
ø 12
误
旳
尺
寸
(a)
3.75
(b)
标
注
15
方
ø7
7.2929
7.5
式
ø 12.5
(c)
8.举例
尺寸配置旳要求
尺寸排列整齐
(2) 对照投影，想出形体
补画出形体1旳 左视图
补画出形体2旳 左视图
补画出形体3旳 左视图
补画出形体4旳 左视图
(3) 补画左视图
例2： 根据压块旳主视图、俯视图想象其形状，并作左视图。
（1）形体分析
（2）作左视图 画外轮廓
作左视图
a′ b′
a ′′ b ′′
a b
画左前侧面
作左视图
简朴构造一
简朴构造二
简朴构造三
简朴构造四
简朴构造五
简朴构造六
简朴构造七
简朴构造八
简朴构造九
工程制图课件 09读组合体的三视图
例1：
例:2：
读图要点——形状特征视图
❖ 读图时，应首先关注那些能识别出立体基本形状特征信息 的特征视图。
❖ 反映立体形状特征的视图被称为形状特征视图。
形状特征视图
—
——
读图要点——位置特征视图 ❖ 反映组成部分位置特征的视图被称为位置特征视图。
位置特征 视图
位置特征 视图
读图要点——找到特征视图
读图要点——线框的含义
❖ 图线将视图划分为若干个封闭线框，每个线框可以表示：
➢ 一个平面的投影；
➢ 一个曲面的投影；
➢ 若干相切的表面的投影。
➢孔
通孔
圆柱面
平面
若干个光滑过渡的面
读图要点——显真性、积聚性和类似性
❖ 面在三视图中的投影，是显真性投影，或者积聚为线，或 者为边数相同、形状相似的类似形。
第9讲
组合体—读组合体的三视图
LOGO
读三视图时应当注意的问题 形体分析法读图 线面分析法读图
组合体空间构型
目录
读图要点——掌握基本规律和基本形体
读图就是根据物体的已知视图想象出它的空间结构形状。 读图时应当掌握：
正投影的基本特性：显真性、积聚性、类似性。 基本视图的投影规律：长对正、高平齐、宽相等。
先看容易确定的部分，后看难以确定的部分；先看 某一组成部分的整体形状，后看其细节部分的形状。
Hale Waihona Puke 组合体空间构型❖ 根据一个视图构思立体形状，并画出其它视图。 ❖ 两个相邻线框所代表的面一定不在同一个面上。它们在空
间一定或凸出，或凹入，或相交。
组合体空间构型
❖ 凹凸构思 凹凸构思是根据相邻两表面的凹凸层次关系，构
❖ 两个正平面。 ❖ 两个水平面。 ❖ 一个台阶孔。
例:2：
读图要点——形状特征视图
❖ 读图时，应首先关注那些能识别出立体基本形状特征信息 的特征视图。
❖ 反映立体形状特征的视图被称为形状特征视图。
形状特征视图
—
——
读图要点——位置特征视图 ❖ 反映组成部分位置特征的视图被称为位置特征视图。
位置特征 视图
位置特征 视图
读图要点——找到特征视图
读图要点——线框的含义
❖ 图线将视图划分为若干个封闭线框，每个线框可以表示：
➢ 一个平面的投影；
➢ 一个曲面的投影；
➢ 若干相切的表面的投影。
➢孔
通孔
圆柱面
平面
若干个光滑过渡的面
读图要点——显真性、积聚性和类似性
❖ 面在三视图中的投影，是显真性投影，或者积聚为线，或 者为边数相同、形状相似的类似形。
第9讲
组合体—读组合体的三视图
LOGO
读三视图时应当注意的问题 形体分析法读图 线面分析法读图
组合体空间构型
目录
读图要点——掌握基本规律和基本形体
读图就是根据物体的已知视图想象出它的空间结构形状。 读图时应当掌握：
正投影的基本特性：显真性、积聚性、类似性。 基本视图的投影规律：长对正、高平齐、宽相等。
先看容易确定的部分，后看难以确定的部分；先看 某一组成部分的整体形状，后看其细节部分的形状。
Hale Waihona Puke 组合体空间构型❖ 根据一个视图构思立体形状，并画出其它视图。 ❖ 两个相邻线框所代表的面一定不在同一个面上。它们在空
间一定或凸出，或凹入，或相交。
组合体空间构型
❖ 凹凸构思 凹凸构思是根据相邻两表面的凹凸层次关系，构
❖ 两个正平面。 ❖ 两个水平面。 ❖ 一个台阶孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章 组合体的 三视图
（1）画底版，布图 在轮廓线层先画底版的 三视图。此时应注意：一 是留出标注尺寸的位置； 二是三个视图用“对象追 踪”，保证三个视图符合 投影关系。
（2）画空心圆柱 首先在中心线层画出中心线， 然后在轮廓线层画出圆的主视 图，再根据投影关系画出俯视 图。在辅助线层做出45º 斜线。
重点：
一、组合体的组成形式及表面过渡关系 二、看图与画图的两个基本方法
第六章 组合体的 三视图
形体分析法
面形分析法
三、掌握正确的画图和读图步骤 四、掌握尺寸标注的要求和原则
●
俯视图
俯视图
三视图欣赏：
俯视图
飞机三视图
第六章 组合体的 三视图
主 视 图
右视图
三视图欣赏： 赛车三视图
坦克三视图
第六章 组合体的 三视图
6.1 画组合体三视图的方法和步骤
一． 组合体的概念 组合体是由基本体组合而成.
第六章 组合体的 三视图
第六章 组合体的 三视图
二、组合体的组成方式 ⒈ 叠加 叠加的形式包括：
⑴ ⑵
第六章 组合体的 三视图
基准 基准 基准 ⑶
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
基准
第六章 组合体的 三视图
三、组合体表面具有相贯线和截交线时的尺寸标注
50 20 20 50
52 56
×
20
20
52
×
注意: 不能在截交线上直接注尺寸！
18
56
18
面形分析法举例 倾斜于投影面的截面的投影为类似形 ( 1 )
第六章 组合体的 三视图
倾斜于投影面的截面的投影为类似形 ( 2 )
第六章 组合体的 三视图
第六章 组合体的 三视图 倾斜于投影面的截面的投影为类似形 ( 3 )
第六章 组合体的 三视图 倾斜于投影面的截面的投影为类似形 ( 4 )
25
第六章 组合体的 三视图
40
×
40
30 16
30
16
注意: 不能在相贯线上直接注尺寸！
20
四、标注示例：
100 75 85
第六章 组合体的 三视图
基准 190 30 40
105 75
45° 30
50
4×12 16 90
180 基准
68
（1）形体分析 （2）逐个标注每一基本形 体的定形、定位尺寸。
第六章 组合体的 三视图
（5）画支承板 画支承板之前先用“修剪”和 “擦除”命令擦去多余图线。 在轮廓线层用“直线”命令画 出支承板的主视和左视图。
（6）整理
用“修剪”命令剪去多余图 线，在虚线层用“圆弧”命 令画出虚线圆弧，用“直线” 命令画出支承板后端面的虚 线。
（7）画三角形肋板 在轮廓线层先从左视图画 肋板的视图，然后画出主 视图和俯视图。
第六章 组合体的 三视图
表面平齐叠加
非对称叠加 表面不平齐叠加
同轴叠加 对称叠加
⒉ 相交
第六章 组合体的 三视图
⒊ 截切
三、形体之间的表面过渡关系 ⒈ 两形体叠加时的表面过渡关系 无线 虚线
第六章 组合体的 三视图
实线
(a) 平齐
(b) 前面平齐 后面不平齐
(c) 不平齐
第六章 组合体的 三视图
半径尺寸应标注在显示圆弧的视图上
考虑集中标注尺寸示例1
第六章 组合体的 三视图
第六章 组合体的 三视图
考虑形状特征 标注尺寸示例3
缺口的尺寸应 标注在显示其 真形的视图上
考虑集中标注尺寸示例2
第六章 组合体的 三视图
标注尺寸要排列整齐1
第六章 组合体的 三视图
同一方向几个连续尺寸尽量标注在同一条直线上
第六章 组合体的 三视图
主视图相同的五组视图
第六章 组合体的 三视图
2．应弄清视图中线框和图线的含义
A.视图中每一个封闭线框的含义可能是： (1) 平面 (2) 曲面 (3) 平面与曲面相切连接 B. 视图中每一图线的含义可能是： (1) 垂直面的投影； (2) 两表面的交线；可能是平面与平面的交线，也可能是 平面与曲面的交线。 3．应善于抓住视图中形状与位置特征进行分析。
2.分解形体对投影 分解形体——参照特征视图，分解形体。 对投影——利用“三等”关系，找出 每一部分的三个投影，想象出它们的形状。
第六章 组合体的 三视图
3.综合起来想整体 在看懂每部分形体的基础上，进一步分析它们之间的组合 方式和相对位置关系，从而想象出整体的形状。 4.面形分析攻难点
一般情况下，形体清晰的零件，用上述形体分析方法看 图就可以解决。但对于一些较复杂的零件，特别是由切 割体组成的零件，单用形体分析法还不够，需采用面形 分析法。
第六章 组合体的 三视图
（4）分析及正确表示各部分形体之间的表面过渡关系 （5）检查、加深。
例1 ：求作轴承座的三视图
凸台 圆筒 支撑板
● ● ●
●
●
底 板
肋板
视图渲染
第六章 组合体的 三视图
第六章 组合体的 三视图
例 2：求作导向块的三视图
6.2 读组合体三视图的方法和步骤
一． 读图的基本要领 1．几个视图要用投影关系联系起来看
共面不画线
不共面要画线
共面
不共面
⒉ 两形体表面相切时，相切处无线。
第六章 组合体的 三视图
无线
无线
无线
●
相切
不画线
第六章 组合体的 三视图
不相切
要画线
⒊ 两形体相交时，在相交处应画出交线。
第六章 组合体的 三视图
有线
有线
第六章 组合体的 三视图
组合体三视图的画法和步骤 形体分析法： 根据组合体的形状，将其分解成若干部分，弄清 各部分的形状和它们的相对位置及组合方式，分 别画出各部分的投影。 1.画图步骤及要领 （1）对组合体进行形体分解 —— 分块 （2）弄清各部分的形状及相对位置关系。 （3）按照各块的主次和相对位置关系，逐个画 出它们的投影，确定主视图。
标注尺寸要排列整齐2
第六章 组合体的 三视图
要避免尺寸线、尺寸界线与轮廓线相交
与两视图相关的 尺寸尽量注在两 视图之间
第六章 组合体的 三视图
小尺寸在里面， 大尺寸在外面
尺寸数字处轮廓 线断开 空间小时,可将尺 寸引出图外标注
相同尺寸的孔集 中在一处标注
相同尺寸圆弧只 标注一处，但不 写数量
二、一些常见形体的定位尺寸
要标注定位尺寸，必须先选定尺寸基准。零件有长、 宽、高三个方向的尺寸，每个方向至少要有一个基准。 通常以零件的底面、端面、对称面和轴线作为基准。
第六章 组合体的 三视图
⑶
总体尺寸
零件长、宽、高三个方向的最大尺寸。
总体尺寸、定位尺寸、定形尺寸可能重合，这时需 作调整，以免出现多余尺寸。
第六章 组合体的 三视图
一、组合体尺 寸标注示例
定 形 尺 寸
第六章 组合体的 三视图
定 位 尺 寸
第六章 组合体的 三视图
总 体 尺 寸
第六章 组合体的 三视图
不 标 注 总 体 尺 寸 的 例 子
考虑形状特征标注尺寸示例1
第六章 组合体的 三视图
直径尺寸宜标注在非圆视图上
第六章 组合体的 三视图
考虑形状特征标注尺寸示例2
第六章 组合体的 三视图
（3）画出圆柱的左视图和底版 小圆孔的俯视图 在轮廓线层根据投影关系，利 用45º 斜线和“对象跟踪”画出 圆柱的左视图。 在中心线层确定出小圆孔的位 置，并画出其俯视图。
（4）画出圆孔的其它视图
在虚线层用直线命令和 “对象跟踪”画出小圆孔的 主左视图和大圆孔的俯左视 图。
例1：求作俯视图
作图过程演示
第六章 组合体的 三视图
最后完成图
第六章 组合体的 三视图
第六章 组合体的 三视图 例 2：已知物体的主视图和俯视图，求侧视图。
方法一
方法二
第六章 组合体的 三视图
6.4 组合体的尺寸标注
基本方法——形体分析法
第六章 组合体的 三视图
将组合体分解为若干个基本体和简单体，在形体分 析的基础上标注三类尺寸。 ⑴ ⑵ 定形尺寸 确定各基本体形状和大小的尺寸。 定位尺寸 确定各基本体之间相对位置的尺寸。
第六章 组合体的 三视图
图框为平面 的投影
图线为 交线的 投影
图线为平面 的投影
视图中线框、图线的含义
第六章 组合体的 三视图
未封闭的图 框为圆柱面 的投影
图线为圆柱 面轮廓素线 的投影
未封闭的图框为 平面的投影
视图中线框、图线的含义
4. 善于构思物体的形状
第六章 组合体的 三视图
( 1 ) 看视图
第六章 组合体的 三视图
( 1 ) 想形状
二． 看图的基本方法
看图的方法 形体分析法 面形分析法
第六章 组合体的 三视图
看图的步骤：
1.看视图抓特征 看视图——以主视图为主，配合其它 视图,进行初步的投影分析和空间分析。 抓特征——找出反映物体特征较多的 视图，在较短的时间里，对物体有个大 概的了解。
（8）检查整理
查看是否有多余线条，有 线型不符合要求的，要将 其修改到相应的层上，完 成全图。
第六章 组合体的 三视图
小结：
用CAD 画组合体三视图的步骤与手工绘图基本相 同，关键是作图时要保证尺寸准确，保证视图间 的投影关系正确，特别是俯视图和左视图之间的 宽相等，常用45º 辅助线法。
本章小 结
例 用面形分析法分析形体1
第六章 组合体的 三视图
