MOS管与三极管的区别作用特性参数
三极管与mos管的异同
三极管与mos管的异同1. 引言大家好，今天咱们来聊聊电子元件中的两个大咖——三极管和MOS管。
这两位可不是简单的电子元件，而是现代电子设备中不可或缺的“扛把子”。
如果你在电路中看见它们，就像看到明星一样，心里肯定会一阵小激动。
不过，尽管它们都很牛，但还是有不少不同之处，今天咱们就来“深挖”一下这两位的异同，看看它们究竟有啥过人之处。
2. 三极管的特点2.1 基本原理首先，咱们先来聊聊三极管。
三极管就像是电子世界的小开关，它主要有三个端口：发射极、基极和集电极。
想象一下，基极就像是一个调节器，微微一动就能控制发射极和集电极之间的电流，简直就是电子界的“指挥家”。
这种特性使得三极管在放大和开关电路中都能大显身手。
2.2 应用场景那么三极管到底用在哪里呢？其实它的应用范围可广泛了，比如音频放大器、开关电源等等，几乎随处可见。
你在听歌的时候，音响里的三极管正在默默地为你服务，让声音更清晰动人。
想想看，它就像个舞台上的隐形英雄，虽不显眼却功不可没。
3. MOS管的特点3.1 基本原理再来说说MOS管，或者叫金属氧化物半导体场效应管，听上去是不是很高大上？其实它的原理也不复杂。
MOS管主要由源极、漏极和栅极组成，栅极就像个神奇的开关，只要给它施加电压，就能在源极和漏极之间形成通道。
这样一来，电流就能“畅通无阻”，感觉就像开了“绿灯”，非常高效。
3.2 应用场景MOS管的应用也不少，尤其在数字电路和微处理器中，简直是无处不在。
你打开手机，背后那些复杂的电路中，MOS管在高频率下稳定工作，帮助你顺畅地刷社交媒体。
可以说，MOS管就是现代科技的“幕后推手”，让我们的生活更加便利。
4. 三极管与MOS管的比较4.1 工作方式的不同好啦，咱们现在来看看三极管和MOS管的不同之处。
首先，三极管是电流控制型的元件，也就是说，它需要通过基极的电流来控制集电极和发射极之间的电流。
而MOS管呢？它是电压控制型的，只需在栅极施加电压，就能实现对电流的控制。
三极管和mos管的相同点
三极管和mos管的相同点
【原创版】
目录
1.三极管和 MOS 管的概述
2.三极管和 MOS 管的相同点
3.三极管和 MOS 管的区别
正文
一、三极管和 MOS 管的概述
三极管和 MOS 管都是半导体器件，被广泛应用于电子电路中。
三极管由两个 n-p-n 结构组成，具有三个电极：基极、发射极和集电极。
MOS 管（金属 - 氧化物 - 半导体场效应管）是一种由 p-n 结和金属氧化物组成的半导体器件，具有三个电极：源极、漏极和栅极。
二、三极管和 MOS 管的相同点
1.工作原理：三极管和 MOS 管都是利用半导体材料的导电特性来实现信号放大和开关控制等功能。
2.应用领域：两者都被广泛应用于各种电子设备和电路，如放大器、振荡器、电源开关等。
3.功耗：在某些应用场景下，两者的功耗相差不大，都可能表现出较高的功耗性能。
三、三极管和 MOS 管的区别
1.工作性质：三极管是电流控制器件，通过改变基极电流来控制集电极电流；而 MOS 管是电压控制器件，通过改变栅极电压来控制源漏间的导通电阻。
2.成本：三极管的制造成本相对较低，而 MOS 管的制造成本较高。
3.功耗：在同等条件下，MOS 管的功耗相对较低，具有较高的能源效率。
4.驱动能力：MOS 管具有较高的驱动能力，适用于高频高速电路、大电流场合以及对基极或漏极控制电流比较敏感的地方；而三极管适用于数字电路开关控制，以及对电流放大和开关速度要求较高的场合。
综上所述，三极管和 MOS 管在某些方面具有相似之处，但在工作性质、成本和功耗等方面存在显著差异。
三极管与mos管工作原理
三极管与mos管工作原理三极管与MOS管是现代电子器件中常见的两种晶体管。
它们在各自的工作原理下，实现了信号放大、开关控制等功能。
本文将分别介绍三极管与MOS管的工作原理，并对其异同点进行比较。
一、三极管的工作原理三极管是一种由三个掺杂不同材料的半导体层组成的晶体管。
它的结构包括一块P型半导体（基极）、一块N型半导体（发射极）和一块P型半导体（集电极）。
当三极管处于正常工作状态时，发射极与基极之间的结为PN结，基极与集电极之间的结为NP结。
在三极管的工作过程中，发射极接收到的控制信号将会影响到基极与发射极之间的电流。
当发射极接收到正向偏置的控制信号时，PN 结会被击穿，形成一个电流通路，使得集电极与发射极之间的电流得以流动。
这种状态被称为饱和区。
而当发射极接收到反向偏置的控制信号时，PN结不会被击穿，电流无法流动，此时三极管处于截止区。
三极管通过调节发射极与基极之间的电流来控制集电极与发射极之间的电流，从而实现信号放大的功能。
当输入信号的幅度增大时，三极管会放大信号，输出信号的幅度也随之增大。
然而，三极管也存在一些缺点，比如体积较大、功耗较高等。
二、MOS管的工作原理MOS管是一种由金属氧化物半导体（MOS）结构构成的晶体管。
它的结构包括一块P型或N型半导体（基极）、一层绝缘层和一块N型或P型半导体（源极和漏极）。
绝缘层通常由氧化硅制成。
MOS管的工作原理是通过调节栅极电压来控制漏极与源极之间的电流。
当栅极施加正向偏置时，栅极与基极之间会形成一个正向导通的电势差，使得漏极与源极之间的电流得以流动，此时MOS管处于导通状态。
而当栅极施加反向偏置时，栅极与基极之间会形成一个反向的电势差，电流无法流动，此时MOS管处于截止状态。
MOS管相较于三极管具有许多优点，比如体积小、功耗低、开关速度快等。
此外，MOS管还可以实现集成电路的制造，使得其在现代电子器件中得到广泛应用。
三、三极管与MOS管的比较三极管和MOS管在工作原理上有一些重要的区别。

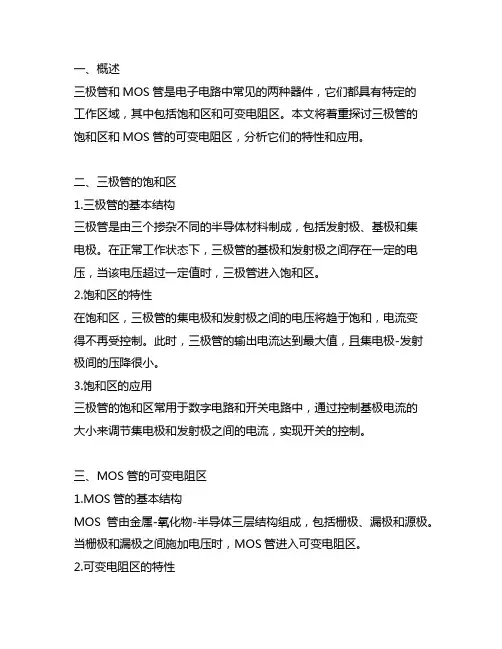

三极管的饱和区和mos管的可变电阻区
一、概述三极管和MOS管是电子电路中常见的两种器件，它们都具有特定的工作区域，其中包括饱和区和可变电阻区。
本文将着重探讨三极管的饱和区和MOS管的可变电阻区，分析它们的特性和应用。
二、三极管的饱和区1.三极管的基本结构三极管是由三个掺杂不同的半导体材料制成，包括发射极、基极和集电极。
在正常工作状态下，三极管的基极和发射极之间存在一定的电压，当该电压超过一定值时，三极管进入饱和区。
2.饱和区的特性在饱和区，三极管的集电极和发射极之间的电压将趋于饱和，电流变得不再受控制。
此时，三极管的输出电流达到最大值，且集电极-发射极间的压降很小。
3.饱和区的应用三极管的饱和区常用于数字电路和开关电路中，通过控制基极电流的大小来调节集电极和发射极之间的电流，实现开关的控制。
三、MOS管的可变电阻区1.MOS管的基本结构MOS管由金属-氧化物-半导体三层结构组成，包括栅极、漏极和源极。
当栅极和漏极之间施加电压时，MOS管进入可变电阻区。
2.可变电阻区的特性在可变电阻区，MOS管的漏极和源极之间的电阻随着栅极和漏极之间的电压而变化，电流通过MOS管的能力也会发生变化。
3.可变电阻区的应用MOS管的可变电阻区常用于模拟电路中，可以通过控制栅极和漏极之间的电压来调节电阻值，实现对信号的放大和调节。
四、三极管的饱和区与MOS管的可变电阻区的比较1.电流控制三极管的饱和区通过控制基极电流的大小来调节电流；MOS管的可变电阻区通过控制栅极和漏极之间的电压来调节电流。
2.压降特性三极管的饱和区中集电极和发射极之间的压降很小；MOS管的可变电阻区中漏极和源极之间的电阻随电压变化。
3.应用范围三极管的饱和区常用于数字电路和开关电路；MOS管的可变电阻区常用于模拟电路中。
五、结论三极管的饱和区和MOS管的可变电阻区是电子电路中常见的两种工作区域，它们具有各自独特的特性和应用。
通过对它们的深入研究和理解，可以更好地应用于实际电路设计和工程项目中。
3极管和mos管
3极管和mos管3极管和MOS管是电子行业里使用最普遍的器件类别，它们都是表示晶体管的一种类型，广泛应用于电子设备及元器件的数字和模拟电路中。
本文将重点介绍3极管和MOS管的概念、功能特性、应用领域以及发展状况。
首先，3极管是一种特殊的晶体管类型，是由三个接口（基、集、放）组成的半导体器件。
三极管可以分为NPN和PNP两种类型，区别在于放电极（放电口）的极性是不一样的。
三极管具有较高的电阻上升、放大和抑制电子信号的作用，可以用于电子电路中的放大、模拟和数字电路中。
MOS管也叫做场效应管，是一种特殊的晶体管，以及其相关的场效应及其器件。
MOS管主要由基极、集极、源极和控制极组成。
它可以更便捷地控制半导体内部的流体，可以有效地控制信号和电流，从而在电路中实现高速放大和控制。
MOS管最常见的应用有电路保护、开关和放大电路等。
三极管和MOS管都有其独特的功能特性和优势，它们的应用领域也不同。
三极管主要用于功率电路，如控制大功率设备的接口和实现电路的放大作用；MOS管主要用于控制小功率的设备，如电子驱动器、通信芯片、显示器等。
随着电子产品的创新和发展，3极管和MOS管在电子行业中的广泛应用也受到了一定程度的改进和发展。
在三极管方面，经过不断改良，它的稳定性、对电压的反应灵敏度、电路控制和抗冲击等性能都得到不断提高；而在MOS管方面，受到半导体发展的推动，它的发展从普通的MOS管向MOSFET、CMOS等方向发展，可以更有效地控制电路，提高放大性能。
总之，三极管和MOS管都是电子行业中非常重要的器件，它们的发展极大地推动了电子设备的创新和发展，也提供给其他行业了更多的应用机会。
未来，3极管和MOS管都将继续受到重视，并有望开发出更先进的产品，为电子行业带来更多的创新技术和发展。
三极管和mos面试知识点
三极管和mos面试知识点三极管和MOS是电子学中非常重要的两种器件，它们在电路设计和集成电路中起着至关重要的作用。
以下是关于三极管和MOS的面试知识点：1. 三极管的工作原理：三极管是一种半导体器件，由发射极、基极和集电极组成。
它的工作原理是通过控制基极电流来控制集电极电流。
当在基极-发射极之间施加正向偏置电压时，发射结和基结被正向偏置，电子注入基区，从而使得集电结被反向偏置，集电极电流被控制。
这种特性使得三极管可以作为放大器、开关等电路中使用。
2. MOS场效应晶体管的工作原理：MOSFET是一种主要由金属-氧化物-半导体构成的场效应晶体管。
它的工作原理是通过栅极电压控制通道中的电子或空穴浓度，从而控制漏极和源极之间的电流。
当栅极施加正向电压时，电子或空穴被吸引到通道中，形成导电通道，从而使得漏极和源极之间的电流增大。
MOSFET因其高输入阻抗和低功耗而被广泛应用于集成电路和数字电路中。
3. 三极管和MOS的区别：三极管和MOSFET虽然都是用于放大和开关的器件，但它们有一些重要的区别。
三极管是双极型器件，其控制极和输出极之间的电流由输入极控制，而MOSFET是场效应型器件，其控制极和输出极之间的电流由栅极电压控制。
此外，MOSFET的输入电阻比三极管高，功耗低，速度快，适合于集成电路的制造。
4. 应用领域：三极管在模拟电路中广泛应用，例如放大器、振荡器和开关等。
而MOSFET主要应用于数字集成电路、功率放大器、开关电源等领域。
以上是关于三极管和MOS的一些面试知识点，希望能够帮助你更好地理解这两种重要的电子器件。
场效应管与三极管的性能比较
场效应管与三极管的性能比较
1．场效应管的源极s、栅极g、漏极d分别对应于三极管的放射极e、基极b、集电极c，它们的作用相像。
2．场效应管是电压掌握电流器件，由vGS掌握iD，其放大系数gm 一般较小，因此场效应管的放大力量较差；三极管是电流掌握电流器件，由iB（或iE）掌握iC。
3．场效应管栅极几乎不取电流（ig0）；而三极管工作时基极总要吸取肯定的电流。
因此场效应管的输入电阻比三极管的输入电阻高。
4．场效应管只有多子参加导电；三极管有多子和少子两种载流子参加导电，因少子浓度受温度、辐射等因素影响较大，所以场效应管比三极管的温度稳定性好、抗辐射力量强。
在环境条件（温度等）变化很大的状况下应选用场效应管。
5．场效应管在源极未与衬底连在一起时，源极和漏极可以互换使用，且特性变化不大；而三极管的集电极与放射极互换使用时，其特性差异很大，b 值将减小许多。
6．场效应管的噪声系数很小，在低噪声放大电路的输入级及要求信噪比较高的电路中要选用场效应管。
7．场效应管和三极管均可组成各种放大电路和开关电路，但由于前者制造工艺简洁，且具有耗电少，热稳定性好，工作电源电压范围宽等优点，因而被广泛用于大规模和超大规模集成电路中。
三极管和MOS管驱动电路的正确用法
三极管和MOS管驱动电路的正确用法1 三极管和MOS管的基本特性三极管是（电流）控制电流器件，用基极电流的变化控制集电极电流的变化。
有NPN型三极管和PNP型三极管两种，符号如下：MOS管是电压控制电流器件，用栅极电压的变化控制漏极电流的变化。
有P沟道MOS管（简称PMOS）和N沟道MOS管（简称NMOS），符号如下（此处只讨论常用的增强型MOS管）：2 三极管和MOS管的正确应用（1）NPN型三极管适合射极接GND集电极接负载到VCC的情况。
只要基极电压高于射极电压（此处为GND）0.7V，即发射结正偏（VBE为正），NPN 型三极管即可开始导通。
基极用高电平驱动NPN型三极管导通（低电平时不导通）；基极除限流电阻外，更优的设计是，接下拉电阻10-20k到GND；优点是：①使基极控制电平由高变低时，基极能够更快被拉低，NPN型三极管能够更快更可靠地截止；②系统刚上电时，基极是确定的低电平。
（2）PNP型三极管适合射极接VCC集电极接负载到GND的情况。
只要基极电压低于射极电压（此处为VCC）0.7V，即发射结反偏（VBE为负），PNP型三极管即可开始导通。
基极用低电平驱动PNP型三极管导通（高电平时不导通）；基极除限流电阻外，更优的设计是，接上拉电阻10-20k 到VCC；优点是：①使基极控制电平由低变高时，基极能够更快被拉高，PNP型三极管能够更快更可靠地截止；②系统刚上电时，基极是确定的高电平。
所以，如上所述：对NPN三极管来说，最优的设计是，负载R12接在集电极和VCC之间。
不够周到的设计是，负载R12接在射极和GND之间。
对PNP三极管来说，最优的设计是，负载R14接在集电极和GND 之间。
不够周到的设计是，负载R14接在发射极和VCC之间。
这样，就可以避免负载的变化被（耦合）到控制端。
从电流的方向可以明显看出。
（3）PMOS适合源极接VCC漏极接负载到GND的情况。
只要栅极电压低于源极电压（此处为VCC）超过Vth（即Vgs超过-Vth），PMOS即可开始导通。
三极管、mos电平转换电路应用对比
三极管和MOS电平转换电路在电子电路设计中起着重要的作用。
它们可以将不同电平之间的信号进行转换，使得不兼容的电路能够相互协调工作。
本文将就三极管和MOS电平转换电路的特点、优劣势及应用进行对比分析，以期为电子工程师在实际应用中选择合适的电平转换电路提供参考。
二、三极管电平转换电路1. 特点：三极管电平转换电路是通过三极管的放大特性来实现信号电平的转换。
其简单、成本低廉，适用于小功率、低频率的电路。
2. 优劣势：① 优势：成本低、易于实现② 劣势：存在电压下降、功耗大、温度敏感等缺点3. 应用：常用于模拟信号的放大和处理、低频率数据传输等领域。
三、MOS电平转换电路1. 特点：MOS电平转换电路利用金属氧化物半导体场效应管（MOSFET）来进行电平转换，具有高输入电阻、低输入电流的特点，适用于高速、大功率的电路。
2. 优劣势：① 优势：输入输出电平匹配好、响应速度快、功耗低② 劣势：对静电、温度敏感，电压容忍度低3. 应用：广泛用于高速数字信号处理、功率放大、模数转换、电源管四、对比分析1. 成本：三极管电平转换电路的成本较低，而MOS电平转换电路的成本较高。
2. 性能：MOS电平转换电路具有更好的性能，响应速度快、功耗低、输入输出电平匹配好，而三极管电平转换电路存在电压下降、功耗大等问题。
3. 适用场景：三极管电平转换电路适用于小功率、低频率的电路，MOS电平转换电路适用于高速、大功率的电路。
4. 稳定性：MOS电平转换电路对静电、温度较为敏感，电压容忍度较低，而三极管电平转换电路在一定程度上稳定性较好。
五、结论三极管电平转换电路和MOS电平转换电路各有其优劣势，应根据实际应用的需求来选择合适的电平转换电路。
对于小功率、低频率的电路，可以选择成本低廉的三极管电平转换电路；对于高速、大功率的电路，则应选择性能更优越的MOS电平转换电路。
在实际应用中，还需综合考虑成本、性能、稳定性等因素，进行合理的选择。
三极管和mos管
三极管和mos管三极管和Metal-oxide-semiconductor(MOS)管是目前最常用的半导体器件，广泛应用于电子设计和电路设计。
本文将介绍三极管和MOS管的原理，构成，功能和应用等内容。
三极管是一种三端口电子器件，由源极、漏极和控制极构成。
它的工作原理是利用其内部电子来控制流经漏极的电流，从而控制输出电流。
三极管电路可以实现电流放大、截止、限幅、延迟、电源识别和时间控制等功能。
三极管电路在电子电路和控制系统中广泛应用，特别是在功率放大器中，它的优良的功率特性和良好的稳定性深受用户的欢迎。
MOS管是一种二极管装置，由三个主要部分：金属氧化物电界-硅制成的发射极、接地和源极组成。
它具有低电压、低功耗、高效率、抗电磁干扰等先进特性，大大减少了电路中的热量发生。
MOS管电路广泛应用于电子计算机、通讯、自动控制和测试等领域，它具有低功耗，可靠性高，可以实现简单的几乎所有电子电路功能，是当今电子设计的重要组成部分。
三极管和MOS管彼此有共同的特性，但也有一些重要的不同之处。
基本上，MOS管要求较低的功率，比三极管更加高效，但三极管的电流放大能力较强，可以有效地提高系统的效率。
此外，三极管的功率消耗也大于MOS管。
然而，MOS管因其较高的电容，也存在着延迟和泄漏电流这两个缺点，使得它在某些特定场合使用不太合适。
上述内容介绍了三极管和MOS管的基本原理，构成和功能，以及它们之间的异同。
它们在电子设计中共同扮演重要角色，能够实现电流放大、截止、限幅、延迟、电源识别和时间控制等功能，并得到了广泛的应用。
未来的研究将着重于提高该类器件的性能和可靠性，使其在更广泛的领域中得到应用。
常用场效应管与三极管参数
常用场效应管与三极管参数一、场效应管（MOSFET）场效应管是一种基于场效应原理工作的半导体器件。
它具有高输入阻抗、低输出阻抗和良好的高频响应。
场效应管有N沟道和P沟道两种类型。
常用的N沟道场效应管为N-沟道金属氧化物半导体场效应管（NMOS），而常用的P沟道场效应管为P-沟道金属氧化物半导体场效应管（PMOS）。
1. 阈值电压（Vth）- 阈值电压是场效应管的一个重要参数。
它指的是在场效应管的控制电压达到一定程度时，导电性开始有效的电压。
对于NMOS，控制电压高于阈值电压时，NMOS将开启，并使电流通过。
而对于PMOS，控制电压低于阈值电压时，PMOS将开启，并使电流通过。
2. 饱和电流（IDsat）- 饱和电流是场效应管导通时的最大电流。
当场效应管被完全点通时，达到饱和电流的最大值。
它决定了场效应管的能力和性能。
3. 导通电阻（Ron）- 导通电阻指的是场效应管在线性区域时的等效电阻。
导通电阻越小，线性区域的电流控制能力越强。
4. 最大漏极-源极电压（Vdsmax）- 最大漏极-源极电压是场效应管可以承受的最大电压。
超过这个电压，场效应管可能损坏。
5. 输出电容（Coss）- 输出电容是场效应管的一种内部电容。
它与频率响应和开关速度有关。
较大的输出电容可能导致电压上升和下降的延迟。
6. 开关时间（ton、toff）- 开关时间指场效应管从关闭到打开的时间和从打开到关闭的时间。
开关时间越短，场效应管的开关速度越快。
7.漏极电流-漏极电压特性（Id-Vd）-这个特性曲线描述了场效应管的非线性特性。
在不同的漏极电压下，漏极电流的变化将给出场效应管的工作区域。
二、三极管（BJT）三极管是一种基于电流控制原理工作的半导体器件。
它由基极（B）、发射极（E）和集电极（C）三个区域组成。
常见的三极管有NPN和PNP两种类型。
1.饱和电流增益（β）-饱和电流增益是指集电极电流与基极电流之间的比率。
它决定了三极管的放大能力。
场效应管和三极管的异同
场效应管和三极管的异同1.引言1.1 概述概述:场效应管和三极管是现代电子器件中常用的两种晶体管。
它们都是半导体器件，具有放大、开关、调节电流等功能。
虽然场效应管和三极管都属于晶体管的范畴，但它们在结构、工作原理和特性等方面存在一定的不同。
场效应管，又称为晶体管的一种，是一种基于电场调控电流的半导体器件。
场效应管的主要组成部分包括栅极、源极和漏极。
通过在栅极上施加电压来改变栅极和漏极之间的电场强度，从而控制漏极电流的大小。
场效应管具有高输入阻抗、低噪声、低功耗等优点，在许多应用中得到了广泛的应用。
而三极管是另一种常见的晶体管类型，也被称为双向晶体管。
它由三个掺杂不同的半导体材料层叠而成，主要包括基极、发射极和集电极。
通过控制基极电流来控制发射极和集电极之间的电流放大倍数。
三极管具有高电流放大倍数、可靠性高等特点，被广泛应用于放大、开关和稳压等电路。
在工作原理上，场效应管是通过改变栅极电压来调节漏极-源极之间的电流，而三极管则是通过调节基极电流来控制发射极-集电极之间的电流。
由于两者的工作原理不同，它们的特性表现也有所区别。
总结起来，场效应管和三极管在结构、工作原理和特性等方面存在明显的差异。
场效应管主要通过改变电场来调节电流，而三极管则是通过改变电流来实现电流放大。
尽管存在差异，但它们都是现代电子器件中不可或缺的重要组成部分，两者在电子领域中都有着广泛的应用。
在接下来的章节中，我们将更加深入地探讨场效应管和三极管的工作原理、特性以及它们在实际应用中的优劣势。
1.2 文章结构文章结构:本文主要围绕场效应管和三极管展开讨论，分为引言、正文和结论三个部分。
引言部分首先对场效应管和三极管进行了概述，介绍了它们的基本特点和在电子学中的应用。
接着，介绍了本文的结构以及各个部分的内容和目的。
正文部分分为两个小节，分别讨论了场效应管和三极管的特点和工作原理。
在场效应管部分，我们将重点探讨了它的两个要点。
第一个要点将介绍场效应管的基本结构和工作原理，包括栅极、漏极和源极的作用以及通过改变栅极电压控制漏电流。
三极管代替mos管结应用场景
三极管代替mos管结应用场景以三极管代替MOS管结应用场景引言：三极管和MOS管是电子器件中常见的两种结构，它们在不同的应用场景中具有一定的优势和特点。
本文将重点探讨以三极管代替MOS管结的应用场景，分析三极管在这些场景中的优势和适用性。
一、三极管和MOS管的基本结构和特点1. 三极管：三极管是一种三端口的电子器件，由基极、发射极和集电极组成。
三极管的工作原理是基于电流放大效应，通过控制基极电流来控制集电极电流的大小。
2. MOS管：MOS管是一种金属-氧化物-半导体场效应管，由栅极、漏极和源极组成。
MOS管的工作原理是基于电场效应，在栅极电压变化时控制漏极-源极间的电流。
二、三极管代替MOS管结的应用场景1. 低频放大电路：三极管在低频放大电路中被广泛应用。
由于三极管的电流放大特性，它能够实现较高的电压放大倍数和较大的输出功率。
而MOS管在低频放大电路中的应用相对较少，因其较低的电压放大倍数和功率输出能力。
2. 高温环境：三极管在高温环境中具有较好的稳定性和可靠性，能够承受较高的温度。
而MOS管的工作稳定性受到温度影响较大，容易出现漏电流增大等问题。
3. 高压应用：三极管能够承受较高的电压，适用于高压应用场景。
而MOS管的耐压能力相对较低，不适合高压电路。
4. 开关电路：三极管作为开关元件被广泛应用于开关电路中。
由于三极管具有较高的开关速度和较大的电流承载能力，能够实现快速开关和较高的开关频率。
而MOS管在开关电路中的应用相对较少，因为MOS管的开关速度较慢，且容易受到电压变化的影响。
5. 音频放大电路：三极管在音频放大电路中被广泛应用。
由于三极管的电流放大特性和较高的输出功率，能够实现音频信号的放大和驱动。
而MOS管在音频放大电路中的应用相对较少，因为其功率输出能力较弱。
三、三极管代替MOS管结的优势和适用性1. 电流放大特性：三极管具有较高的电流放大倍数，能够实现较大的电流放大和较高的输出功率。
mos管的放大区和三极管的放大区
【导言】当今社会，电子科技发展迅速，各种电子元器件在日常生活和工业生产中扮演着重要角色。
在这些元器件中，MOS管和三极管是两种重要的半导体器件，它们在电子电路中扮演着放大信号、开关控制等重要作用。
本文将重点探讨MOS管和三极管的放大区，探讨它们在电子电路中的应用和工作原理。
【正文】一、MOS管的放大区MOS管是一种金属-氧化物-半导体场效应晶体管，它包括栅极、漏极和源极。
在MOS管的工作中，当栅极施加一定电压时，形成电场，从而控制漏极和源极之间的电流。
在MOS管的放大区，主要是指由栅极控制的漏极-源极之间的电流放大功能。
1. MOS管的放大功能在MOS管中，当栅极施加一定电压时，形成电场，控制了漏极和源极之间的电流。
通过调节栅极电压，可以实现漏极-源极间电流的放大，从而实现MOS管作为放大器的功能。
2. MOS管的应用MOS管因其高输入阻抗、低功耗等特点，在集成电路中得到广泛应用，例如作为开关、放大器等功能模块的基本元器件。
3. MOS管的工作原理MOS管的工作原理主要由栅极电场控制漏极和源极间的电流，因此在放大区，栅极电压的大小将直接影响漏极-源极间电流的大小，实现了信号的放大。
二、三极管的放大区三极管是一种有源器件，它包括发射极、基极和集电极。
在三极管的工作中，基极电流的变化将导致发射极-集电极间电流的放大。
因此在三极管的放大区，主要是指由基极控制的发射极-集电极间电流的放大功能。
1. 三极管的放大功能在三极管中，当基极电流变化时，将导致发射极-集电极间的电流变化，通过适当的电路设计，可以实现这一变化的放大，从而实现三极管作为放大器的功能。
2. 三极管的应用三极管在电子电路中应用广泛，例如在放大、开关控制、稳压等功能中都有重要作用。
3. 三极管的工作原理三极管的工作原理主要由基极电流控制发射极-集电极间的电流放大，由于三极管是有源器件，所以它可以在电路中实现较大的功率放大。
三、MOS管和三极管的比较1. 工作原理比较MOS管的放大区是由栅极电场控制漏极-源极间的电流，而三极管的放大区是由基极电流控制发射极-集电极间的电流。
三极管与MOS管
三极管与场管共同点：字母代号相同：都是用Q表示形状相同：都是三只脚的作用相似：都可以做开关作用和压降作用不同点；架构分类不同：三极管是NPN和PNP，场管N沟道和P沟道。
电路符号不同：三极管场管极性名称不同:三极管是基极B，集电极C ，发射极E；场管是栅极G ，漏极D，源极S。
控制方式不同：三极管是电流控制电流，场管是电压控制电流。
特性：NPN三极管特性：当B>E 0.7V 时，C-E 导通，B-E 的电流越大，C-E 电流越大；PNP 三极管特性;当B<E 0.7V 时， E-C 导通。
N沟道场管特性：当G极电压越高，D—S导通能力越强。
当G极电压高于S极2V左右时，D-S开始导通当G极电压高于S极4.5V左右时，D-S完全导通P沟道场管特性：当G极电压越低，S-D导通越强。
类型测量方法：三极管：交替测量6次，有2次值。
如果红表笔固定不动，有2次值，是NPN管，反之是PNP管。
场管：交替测量6次，有一次值。
G S 极短接放电，黑表笔接D极，红表笔接S极有数值那么该管就为N沟道，反之，红表笔接D极，黑表笔接S极有数值那么该管为P沟道。
好坏判断方法：三极管离线测量：使用数字万用表二极管档，NPN三极管用红表笔接B极，黑表笔接C极显示500左右数值，黑表笔再接E极也是显示500左右数值；PNP用黑表笔接B极，红表笔接C极显示500左右数值，红表笔接E也是500左右数值。
测量时显示数值为“0”表示三极管短路，显示“1”或“OL”表示三极管开路。
场管：先将MOS管三级进行放电，然后黑表笔接D极，红表笔接S极，有500左右的数值，其他脚数值都为无穷大，如果D/ S 极数值无穷大表示MOS管开路，任何两极之间数值为“0”表示MOS管短路。
mos 管、三极管 电源稳压电路
mos 管、三极管电源稳压电路
MOS管与三极管均可用于电源稳压电路，其工作原理各异：
- 三极管稳压器：利用三极管的电流放大特性，在反馈网络控制下调整自身的基极或栅极电压，从而维持输出电压稳定。
例如，在线性稳压器中，三极管作为调整元件，通过改变自身集电极-发射极间的电阻来保持输出恒定。
- MOS管稳压器：在低压降（LDO）线性稳压器中，MOSFET（金属氧化物半导体场效应晶体管）因其低导通阻抗而广泛应用。
MOS 管通过栅极电压控制漏源极间的导通程度，以消耗多余的电压来实现稳压，具有较高的效率和良好的热性能。
总结：MOS管稳压电路通常能提供更低功耗和更精准的电压控制，而三极管稳压电路在某些场合由于结构简单和成本较低仍被使用。
两者均需配合适当的反馈机制确保输出电压不受输入电压波动和负载变化的影响。
MOS管与三极管的区别 作用 特性 参数 选用注意与事项
MOS管与TVS管综合信息三极管和MOS管的区别MOS管的特性、工作原理，与真空电子管类似：栅极没有电流，即没有输入电流，具有高输入阻抗；漏极电流由栅极电压控制，是电压控制器件……半导体三极管是两个P-N结组成，由基极电流来控制集电极电流，是一个电流控制器件；基极输入的是电流，输入阻抗低，需要输入功率……工作性质：1、三极管用电流控制，MOS管属于电压控制，2、成本问题：三极管便宜，mos管贵。
3、功耗问题：三极管损耗大。
4、驱动能力：mos管常用来电源开关，以及大电流地方开关电路。
实际上就是三极管比较便宜，用起来方便，常用在数字电路开关控制。
MOS管用于高频高速电路，大电流场合，以及对基极或漏极控制电流比较敏感的地方。
一般来说低成本场合，普通应用的先考虑用三极管，不行的话考虑MOS管四、场效应管的作用1、场效应管可应用于放大。
由于场效应管放大器的输进阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
2、场效应管很高的输进阻抗非常适合作阻抗变换。
常用于多级放大器的输进级作阻抗变换。
3、场效应管可以用作可变电阻。
4、场效应管可以方便地用作恒流源。
5、场效应管可以用作电子开关。
MOS集成电路）极易被静电击穿，使用时应留意以下规则：（1）. MOS器件出厂时通常装在玄色的导电泡沫塑料袋中，切勿自行随便拿个塑料袋装。
也可用细铜线把各个引脚连接在一起，或用锡纸包装（2）.取出的MOS器件不能在塑料板上滑动，应用金属盘来盛放待用器件。
（3）. 焊接用的电烙铁必须良好接地。
（4）. 在焊接前应把电路板的电源线与地线短接，再MOS器件焊接完成后在分开。
（5）. MOS器件各引脚的焊接顺序是漏极、源极、栅极。
拆机时顺序相反。
（6）.电路板在装机之前，要用接地的线夹子往碰一下机器的各接线端子，再把电路板接上往。
（7）. MOS场效应晶体管的栅极在答应条件下，最好接进保护二极管。
在检验电路时应留意查证原有的保护二极管是否损坏实际上说电流控制慢，电压控制快这种理解是不对的。
场效应管三极管和mos管igbt的区别？
场效应管（FET）、三极管（BJT），以及金属-氧化物-半导体场效应管（MOSFET）和绝缘栅双极晶体管（IGBT）是不同类型的半导体器件。
虽然MOSFET实际上是一种特殊的场效应管，但在日常用语中，当人们提到“MOS管”时，他们通常是指MOSFET。
每种器件都有其特定的特点和应用场合。
绝缘栅双极晶体管（BJT）:- **控制原理**：电流控制的器件，小的基极电流可以控制大的集电极电流。
- **性能特征**：响应速度快，电流增益较高，输入阻抗低。
- **应用**：广泛用于小信号放大，由于导通压降和开关速度的优势，也用于低功率开关应用。
场效应管（FET）:- **控制原理**：电压控制的器件，通过栅极与源极之间的电压来控制漏极与源极之间的电流。
- **性能特征**：输入阻抗高，功耗较低，但开关速度比BJT慢。
- **应用**：适用于高输入阻抗的应用场合，例如放大器、开关和模拟电路。
金属-氧化物-半导体场效应管（MOSFET）:- **控制原理**：一种特殊类型的FET，由金属-氧化物-半导体材料构成，也是电压控制器件。
- **性能特征**：具有非常高的输入阻抗和快速的开关能力。
根据结构不同，分为增强型和耗尽型，增强型又分为N沟道（NMOS）和P沟道（PMOS）。
- **应用**：由于其低功耗和高效率，MOSFET广泛用于电力转换和电子开关设备，如电源供应器和电动车辆的驱动系统。
绝缘栅双极晶体管（IGBT）:- **控制原理**：结合了BJT的高电流和低饱和压降特点与MOSFET的高输入阻抗和快速开关特性于一体的电压控制型半导体器件。
- **性能特征**：在高电压和高电流应用中性能良好，开关速度适中，比MOSFET慢，比BJT快。
- **应用**：由于其能够处理较高的电压和电流，IGBT常用于变频器、电动机控制、电力电子以及高速列车的牵引系统中。
在设计电路时，根据所需的性能和应用，你需要选择合适的半导体器件。
三极管和mos管工作原理
三极管和mos管工作原理在现代电子技术领域中，三极管（BJT）和金属氧化物半导体场效应管（MOSFET）是两种最常见且基础的电子元件。
它们在电路设计和应用中扮演着重要的角色。
本文将介绍三极管和MOS管的工作原理、结构特点以及应用领域。
一、三极管（BJT）的工作原理三极管是一种三端电子器件，由基极（B），发射极（E）和集电极（C）组成。
它是基于PN结的构建而成。
在NPN型三极管中，集电极为P型，发射极为N型，基极也为P 型；在PNP型三极管中，集电极为N型，发射极为P型，基极也为N 型。
三极管的工作原理基于二极管的PN结。
当NPN型三极管中的基极电压为正值时，由于P型基极与N型发射极之间的PN结正偏，会导致电子从N型发射区注入到P型基区。
这个过程被称为“注入”。
这些注入到基区的电子会受到基区的电场影响，向集电极移动，同时由于集电结正极偏，形成电流，即集电极电流。
三极管的放大效果是由于基区的电流变化引起发射结中载流子浓度变化，从而影响集电结中的电流，实现电流的放大。
总结起来，三极管通过控制集电极电流与基极电流之间的比例关系，实现电流的放大和控制。
二、MOS管的工作原理MOS管又称MOSFET，是一种基于金属氧化物半导体结构构建的场效应管，具有高阻抗输入和高电流放大特性。
MOSFET由栅极（G），漏极（D）和源极（S）构成。
与三极管相比，MOSFET的结构相对简单。
栅极与漏极之间通过氧化层隔离，形成一个非常小的电容，这个电容可以存储电荷，从而改变栅源间的电场。
MOSFET的工作原理基于栅极电压的变化。
当栅极施加正电压时，会产生电场效应，将氧化层下的N型沟道区域加上电场，使其形成导电通道。
这个过程被称为“沟道形成”。
当漏源间施加正向电压时，电子将从源极注入到沟道中，并通过漏极产生电流。
MOSFET的放大作用是由于栅极电压的变化导致沟道导电性的改变，从而控制漏极电流的大小。
总结起来，MOSFET通过控制栅极电压与源极电压之间的关系，实现电流的放大和控制。
三极管和mos管的相同点
三极管和mos管的相同点摘要：1.三极管和MOS 管的概述2.三极管和MOS 管的结构特点3.三极管和MOS 管的工作原理4.三极管和MOS 管的相同点5.三极管和MOS 管的应用领域正文：三极管和MOS 管是半导体器件中常见的两种类型，它们在电子电路中具有广泛的应用。
本文将对三极管和MOS 管的相同点进行探讨。
1.三极管和MOS 管的概述三极管，又称双极型晶体管，是一种电流放大器件。
它由两个n-p 结组成，具有三个极端：发射极、基极和集电极。
三极管的主要作用是放大电流和开关控制。
MOS 管，全称为金属- 氧化物- 半导体场效应管，是一种电压控制器件。
它由n 型或p 型半导体、氧化物层和金属栅极组成。
MOS 管具有三个极端：源极、漏极和栅极。
MOS 管的主要作用是放大电压和开关控制。
2.三极管和MOS 管的结构特点三极管的结构特点是由两个p-n 结组成，其中一个p-n 结为发射极和集电极，另一个p-n 结为基极和集电极。
发射极和集电极之间的电流可以通过改变基极电流来控制。
MOS 管的结构特点是由n 型或p 型半导体、氧化物层和金属栅极组成。
源极和漏极之间的电流可以通过改变栅极电压来控制。
3.三极管和MOS 管的工作原理三极管的工作原理是通过基极电流控制集电极电流。
当基极电流变化时，发射极和集电极之间的电流也随之变化。
三极管可以实现电流的放大和开关控制。
MOS 管的工作原理是通过栅极电压控制源极和漏极之间的电流。
当栅极电压变化时，源极和漏极之间的电流也随之变化。
MOS 管可以实现电压的放大和开关控制。
4.三极管和MOS 管的相同点（1）用途：三极管和MOS 管均可用于放大和开关控制，广泛应用于放大器、振荡器、脉冲发生器等电子电路。
（2）控制方式：三极管和MOS 管均采用一种极性控制另一种极性，例如三极管采用电流控制电压，MOS 管采用电压控制电流。
（3）工作状态：三极管和MOS 管均存在截止、放大和饱和三种工作状态，可通过改变控制电流或电压来实现状态切换。
