岩溶隧道涌水量的预测方法研究_郭玉法
涌水量预测计算方法
涌水量预测计算方法一、前言在隧道建设施工中,涌水灾害是隧道建设中备受关注的问题之一。
它不仅影响隧道建设的正常施工,且会波及到隧道建成后的安全运营。
因此,如何较为准确地预测隧道涌水量的大小,为隧道施工制定合理的防排水措施提供依据,成为众多岩土工程学者日益关注的课题之一。
隧道涌水的预测首先是从定性研究开始的,最早的预测只是通过查明隧道含水围岩中地下水的分布及赋存规律,分析隧道开挖的水文地质及工程地质条件,依据物探、钻探、水化学及同位素分析、水温测定等手段,确定地下水的富集带或富集区以及断裂构造带、裂隙密集带等可能的地下水涌水通道,并且用均衡法估计隧道涌水量的大小。
随着技术水平和施工要求的提高,基于定性分析的隧道涌水预测研究,发展成为隧道涌水的定量评价和计算,主要体现在隧道涌水位置的确定与涌水量预测两个方面。
在隧道涌水位置的确定方面,人们通过隧道围岩水文地质及工程地质条件的定性分析,发展了随机数学方法和模糊数学方法。
在涌水量预测方面,人们根据隧道环境地下水所处地质体的不同性质、水文地质条件的复杂程度、施工的方式及生产的要求等因素,提出了隧道涌水量计算的确定性数学模型和随机性数学模型两大类方法。
岩溶区隧道涌水研究必须要注重水文地质条件的研究, 因为每一种方法、公式的提出都是基于地质条件的研究基础之上的。
岩溶区地质条件一向比较复杂, 从隧道施工期发生的比较严重的涌水事件来看,岩溶区易发生涌水地质条件可以分以下四类:⑴向斜盆地形成的储水构造；⑵断层破碎带、不整合面和侵入岩接触面；⑶岩溶管道、地下河；⑷其他含水构造、含水体。
以上只从宏观上列举了一些可能发生严重涌水的地质条件, 这是远远不够的, 对隧道涌水条件应进行详细研究, 这是其他隧道涌水研究工作的基础,必须予以重视。
[1]二、岩溶区隧道涌水量预测方法目前涌水量预测计算方法很多, 主要有以下几种:1.进似方法这种方法主要包括涌水量曲线方程(一般称Q－S曲线)外推法和水文地质比拟法2 种。

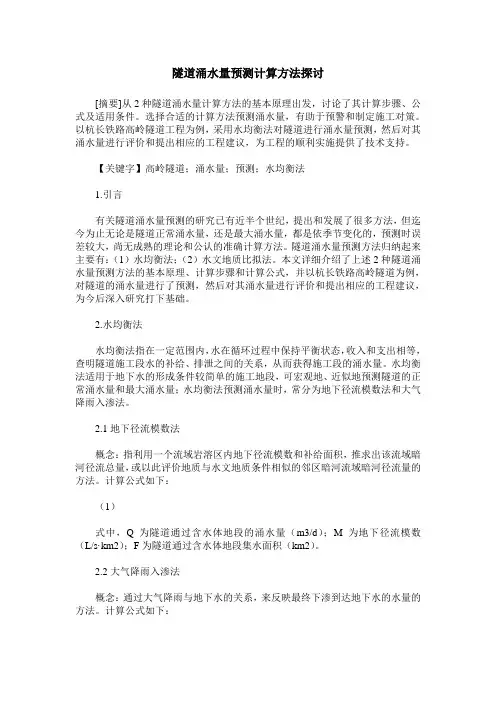

隧道涌水量预测计算方法探讨
隧道涌水量预测计算方法探讨[摘要]从2种隧道涌水量计算方法的基本原理出发，讨论了其计算步骤、公式及适用条件。
选择合适的计算方法预测涌水量，有助于预警和制定施工对策。
以杭长铁路高岭隧道工程为例，采用水均衡法对隧道进行涌水量预测，然后对其涌水量进行评价和提出相应的工程建议，为工程的顺利实施提供了技术支持。
【关键字】高岭隧道；涌水量；预测；水均衡法1.引言有关隧道涌水量预测的研究已有近半个世纪，提出和发展了很多方法，但迄今为止无论是隧道正常涌水量，还是最大涌水量，都是依季节变化的，预测时误差较大，尚无成熟的理论和公认的准确计算方法。
隧道涌水量预测方法归纳起来主要有：（1）水均衡法；（2）水文地质比拟法。
本文详细介绍了上述2种隧道涌水量预测方法的基本原理、计算步骤和计算公式，并以杭长铁路高岭隧道为例，对隧道的涌水量进行了预测，然后对其涌水量进行评价和提出相应的工程建议，为今后深入研究打下基础。
2.水均衡法水均衡法指在一定范围内，水在循环过程中保持平衡状态，收入和支出相等，查明隧道施工段水的补给、排泄之间的关系，从而获得施工段的涌水量。
水均衡法适用于地下水的形成条件较简单的施工地段，可宏观地、近似地预测隧道的正常涌水量和最大涌水量；水均衡法预测涌水量时，常分为地下径流模数法和大气降雨入渗法。
2.1地下径流模数法概念：指利用一个流域岩溶区内地下径流模数和补给面积，推求出该流域暗河径流总量，或以此评价地质与水文地质条件相似的邻区暗河流域暗河径流量的方法。
计算公式如下：（1）式中，Q为隧道通过含水体地段的涌水量（m3/d）；M为地下径流模数（L/s·km2）；F为隧道通过含水体地段集水面积（km2）。
2.2大气降雨入渗法概念：通过大气降雨与地下水的关系，来反映最终下渗到达地下水的水量的方法。
计算公式如下：（2）式中，Q为隧道通过含水体地段的涌水量（m3/d）；η为岩溶水滞后系数，一般取0.15～0.60；α为降雨入渗系数，碳酸盐岩取0.307；X为日降雨量（mm）；F为隧道通过含水体地段集水面积（km2）。
210974866_岩溶深长隧道水文地质调查分析与涌水量预测方法研究
Value Engineering0引言我国不仅是隧道数量最多、长度最大的国家，同时也是水文地质最复杂的国度，因为地质条件非常复杂，所以在岩溶发育区进行隧道施工，很容易受到突泥、突水等自然灾害的威胁，导致严重的人员伤亡事故和重大经济损失，尤其是岩溶深长隧道，一方面是因为岩溶地质复杂，另一方面还在于岩溶隧道勘察、评估涌水方法缺乏科学性，所以很难精准判别灾害性涌水，最终引发隧道施工安全事故[1]。
本文通过综合分析某段岩溶隧道水文地质情况，预测评估隧道涌突水量，有效遏制地质灾害，只有保证隧道安全施工，才能实现岩溶深长隧道的成功通行。
1工程概况某隧道为分离式隧道，隧道设计长度为5000m ，最大埋深300m 。
在充分收集前人工作成果的基础上，首先在线路经过区开展1∶50000水、工、环调查，基本查明隧道区水文地质条件、地下河分布特征；在线路两侧2km 范围内段开展1∶10000水文地质工程地质调查，为隧道设计施工择提供水文地质参数及科学依据。
开展1∶50000水工环调查，主要工作内容是：①基本查明沿线岩溶地下水的补给、径流、排泄条件及各灰岩地层的富水情况，重点在于沿线岩溶地下水的垂直分带、水力坡度、地下分水岭的确定等；②基本查明岩溶分布特征（与地层、地质构造、地形地貌关系），基本查明沿线所经各地下河的分布及其与线路的关系，查明各个地下河的补迳排特征；开展1∶10000隧道选线工程地质调查，主要工作内容是：①初步查明隧道区工程条件；②分析评价拟选隧道线隧道工程施工、运行对周围地质环境条件的影响程度。
2工程地质条件某隧道位于调查区为峰从谷地、陡坡中低山边缘缓坡丘陵，根据区内地层岩性的分布特征，结合地质构造，和岩组组合条件的不同，调查区可分为：侵蚀-溶蚀类型的岩溶峰丛谷地和构造-侵蚀的陡坡中低山两种地貌。
隧址区位于向斜东翼，发育F1逆断层，断裂走向北西-南东，倾向西，倾角69~82°，局部切割泥盆系地层，断裂影响带宽约60~120m 不等。
隧道涌水量预测方法及其分析
承压或潜 水含水 层 无 5 限深掌子面涌水量 (平 Q = 4 Krs 面) 承压或潜 水含水 层 无 πKrs 6 限深时掌 子面涌 水 量 Q = 2 (半圆形 ) πKM s 承压含水 层有限 降 深 4 Q = 7 ( 15 ～ 20m ) 时掌子面 π M - 1 + 2 ln 3 R r 2 M 涌水量 (平面 ) πKM sr 承压含水 层有限 降 深 2 Q = 8 ( 15 ～ 20m ) 时掌子面 3 R M + r ln - 1 2 M 涌水量 (半圆形 ) 承压或潜 水含水 层 隧 KH2 gL 9 道两侧边 墙单位 长 度 q = R 进水 说明 : q为两侧隧道单位长度涌水量 ; H g、 h s、 h g 分别为隧道以及 潜水位高度 ; R、 R s、 R g分别为影响半径 ; H为隧道顶板至河水面高度 ;
式中 : Q t 为隧道掌子面非稳定流涌水量 ; T 为导水系数 ; R 为距开挖面的距离 ;ξ 为 ( r处 ) 水位降深 ; P 为开挖面上水 的自喷压力 ; W 为水的比重 ; S 为储水系数 ; t为涌水经历的时
110
四川建筑 第 27 卷 6 期 200 7 1 12
© 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved.
9H 9n
r2
= Q ( t > 0)
( 7)
= z ( Βιβλιοθήκη > 0) = H2 ( r, z) ∈Ω
Γ =0
[收稿日期 ] 2007 - 01 - 19 [作者简介 ] 陶玉敬 ( 1982 ～ ) , 男 , 河南信阳人 , 硕士研
综合物探法在岩溶隧道涌水预报中的应用研究
１５ ９
洞、 暗河及含水情况探测有一定的局限性。实践表明该 法有 效 预报距 离 １ ０－ ０ ｍ。 ０ －２ ０ ￣ ２ ２ 红外探 水 法 ． 由于所有物体都发射出不可见的红外线能量 ， 该能 量大小与物体的发射率成正 比。而发 射率 的大小取决 于物体的物质和它 的表面状况 。当掌子 面前方及周边 介质单一时 ， 所测得 的红外 场为正常场 ， 当存在隐伏含 水构造或有水时， 所产生的场强要叠加到正 常场上 ， 从 而使 正常场 产 生畸 变 。据 此 判 断掌 子 面 前 方一 定 范 围 内有无含水构造 。在含有岩溶水与地下水 的区域， 水体 的温度相对于围岩的温度差异较大 ， 其对红外线的吸收 或辐射能力会高于周围的岩石［ 。 ８ ］
用 。它具有预报距离较长 、 精度较高 、 提交资料及时、 经 济等优点 ， 尤其与隧洞轴线或呈大角度相交的面状软弱 带， 如断层、 破碎带 、 软弱夹层、 溶洞及地层分界面等效 果较好 。而对不规则形态的地质缺陷或与隧洞轴线平 行 的不 良地 质体 ， 如几何形状 为圆柱体或 圆锥体 的溶
＊ 收稿 日期 ：０ １０－０ 修 回日期 ：０ １０ —２ ２ １－ １３ ２ １－ ２１ 第一作者简介 ： 张小洪（ ９ １）男 （ １ ７ 一 ， 汉族 ）重庆忠县人 ， ， 工程师 ， 事岩 土工程勘察与地质灾害评价方面的工作。 现从
２１ 年第 ８ ห้องสมุดไป่ตู้１ 期
西部 探矿 工程
在 的水体 。 ３ １ 地 质特 征 ．
不均匀地质体中产生的反射波特性来预报 隧洞掌子面 前方及周围临近 区域的地质情况。该法属多波 多分量 探测 技术 ， 以检测 出掌子 面前 方 岩 性 的变 化 ， 不 规 可 如 则体 、 不连续面、 断层和破碎带等 。它可 以在钻爆法或 Ｔ Ｍ 开挖 的隧洞中使用 ， Ｂ 而不必接近掌子面［ 。 ７ ］ Ｔ Ｐ法作为一种 比较先进的探测手段 已在我国水 Ｓ 利、 水电、 铁路 、 公路 、 煤炭等系统的各类 隧洞 中得到应
贵州某隧道岩溶水文地质条件及涌水量研究
贵州某隧道岩溶水文地质条件及涌水量研究洪运胜【摘要】A designed tunnel in Guizhou lies in karstification region characterized by complicated geological condition. The present paper has a discussion on hydrogeological conditions, karstification, recharge, runoff and discharge of groundwater in the designed tunnel and calculates its water inflow by means of modulus of groundwater runoff and atmosphere precipitation infiltration way.%拟建隧道位于贵州岩溶地区，地质条件复杂，且隧道将横穿过一条地下河下方，隧道遭遇岩溶涌突水的危险性较大。
通过分析该隧道岩溶水文地质环境，论述了隧址区岩溶发育分布规律、岩溶水补径排条件，并采用地下水径流模数法和大气降水入渗法2种方法对比计算对隧道涌水量做出初步预测评价，为施工提供依据。
【期刊名称】《四川地质学报》【年(卷),期】2016(036)004【总页数】4页(P620-622,626)【关键词】岩溶;涌水量;大面坡【作者】洪运胜【作者单位】贵州省地质矿产勘查开发局114地质大队，贵州遵义 563000【正文语种】中文【中图分类】P641大面坡特长隧道位于N 线走廊带上，隧道进口里程为NZK6+470，隧洞进口高程632.72m；出口里程为NZK13+360，洞口高程753m，全长6 890m。
大面坡特长隧道NZK10及KZK10横穿石朝向斜，该向斜两冀不对称，北西冀平缓，倾角15°～30°，南东冀陡倾斜，倾角20°～50°。
岩溶隧道涌水量综合预测_以朱家岩岩溶隧道为例
第38卷第3期2011年5月水文地质工程地质HYDROGEOLOGY ＆ENGINEERING GEOLOGY Vol．38No．3May 2011岩溶隧道涌水量综合预测———以朱家岩岩溶隧道为例郭纯青1，田西昭1，2（1.桂林理工大学环境科学与工程学院，桂林541004；2.河北省环境地质勘查院，石家庄050021）摘要：长期以来岩溶隧道涌水问题是国内外隧道施工中的重大难题，往往对工程造成极大危害。
基于岩溶水文地质学的最新理论和国内外工程实践，结合多年的经验，提出“岩溶隧道涌水量综合预测四步建模法”。
运用地球系统科学的理论与方法，辅之系统论原理和类比方法，从多种地质调查与监测手段入手，在分析确定岩溶地下水系统结构特征（特别是地下岩溶含水介质类型）与其内水流运动关系的基础上，采用流量衰减分析法、物理模拟和BP 神经网络模型三者相结合的方法，对岩溶隧道涌水量进行综合预测研究。
关键词：岩溶隧道；涌水预测；物理模型；BP 神经网络中图分类号：P642.2文献标识码：A文章编号：1000-3665（2011）03-0001-08收稿日期：2010-07-12；修订日期：2011-01-06基金项目：国家自然科学基金项目（40972158）作者简介：郭纯青（1955－），男，研究员，从事岩溶水资源、岩溶含水介质、岩溶水系统数学物理模型及有关岩溶灾害等方面的调查与研究工作。
E-mail ：guochunqing99@yahoo．com．cn中国岩溶分布面积广，约占国土总面积的1/3。
岩溶地区因受其特殊的地质构造影响，往往具有高水压、富水、溶洞及断层的特征；在岩溶地区修建地下隧道工程，施工中一旦不慎，极易诱导突发大规模的涌水、涌泥、涌砂等工程灾害。
目前，在涌水量预测问题上，主要根据岩溶隧道环境地下水所处地质体的不同性质、水文地质条件的不同复杂程度、施工的不同方式及生产的不同要求等因素，提出了岩溶隧道涌水量预测计算的确定性数学模型和随机性数学模型两大类方法［1］。
岩溶地区隧道涌水量估算
岩溶地区隧道涌水量估算岩溶区隧道的涌水预测是长期以来困扰生产实践的难题，其原因主要有：岩溶地下水赋存极不均一，很难确定隧道内确切的涌水部位及水量大小；勘察精度不够，无动态观测资料及试验资料较少，不能正确描述地质条件及水动力场特征；难以确定合理的计算方法和各类参数。
本次隧道涌水预测是根据隧址区岩溶发育特征、地下岩溶管道系统的分布、地下水补径排特点及各含水岩组富水性等特征，通过采用地下径流模数法和大气降水入渗法、结合地区经验，估算隧道涌水量。
标签：隧道涌水测量1概况隧道长2000m左右、最大埋深近200m。
中山、溶蚀峰丛洼地地貌区，亚热带湿润季风气候，隧址区内无水库、堰塘。
可溶性碳酸盐岩分布广泛，地表溶沟、溶槽、石牙、溶孔、溶穴、溶管、峰丛、洼地、溶丘及溶蚀沟谷等发育，地下岩溶形态则有落水洞、地下河、溶洞等。
突水、突泥对隧道工程建设影响甚大。

隧址区位于向斜东翼，向斜轴近乎南北向，两翼岩层倾角约40°左右，近乎对称。
轴部地层为三叠系巴东组及白垩系组成，白垩系不整合覆盖于巴东组之上。
隧址区内无断裂。
区内裂隙发育，一般为张性裂隙，张开宽1～35cm不等，面裂隙率在1.5～3条/m2之间；裂隙发育走向在N45°～65°W、N50°～60°E、N75°～80°E。
2水文地质条件2.1隧址区岩溶发育规律溶沟、溶槽、石牙、溶孔、溶穴、溶管在地表随处可见，落水洞口多呈圆形或椭圆形，直径在1～5m之间，普遍发育深度5～15m，少数深不见底，底部多充填黏土夹碎石，以缝状为主，竖井状较少。
漏斗多见于斜坡地带或洼地周边缓坡地带，受地形影响多呈斜歪状和碟状，主要受层面、地形和裂隙控制发育而成，深度多为1～3m。
隧址区岩溶发育具有以下规律和特征：①岩溶发育的呈层性，岩溶的发育与地壳的上升、停顿和岩溶水的变迁密切相关，故不同岩溶期发育着不同的岩溶形态，从而形成了区域上岩溶发育的呈层性特点；②岩溶发育深度与侵蚀基准面的一致性，河流和泉是调查区当地侵蚀基准面，各水平岩溶出口标高基本与最低侵蚀基准面一致；③岩溶发育方向具有与岩层走向一致性的特点，区内岩层走向N4°～9°W，倾向西，主要发育一组东西走向裂隙，地表落水洞多呈串珠状沿岩层走向分布，区内最大溶槽走向南北。
