数模及模数转换电路设计问答
第11章数模与模数转换器习题与参考答案(最新整理)
. .
1 9 10
7 2 3 4 5 6
CLR LOAD
ENT ENP CLK A B C D
74160
..
RCO 15 14
Q A 13 Q B 12 Q C 11 QD
.
74LS04 1
1
1
1
. .
+5V
. .
510¦¸
510¦¸
510¦¸
510¦¸
【题 12-5】 试设计一个采用 74HC595 的 8 位共阳数码管显示电路，由于室内显示，不需
.
.
12 13
R0(1) R0(2)
10 11
CKA CKB
QA 9
QB QC
5 4 8
QD
.
+12V
.
D0
D1 . D2
D3
1
1
1
1
74LS293
74LS04
.
1
1
1
1
CLK 1k¦¸
RESET
&
7406
1k¦¸
74LS00
.
20k¦¸
10k¦¸
5V
. 20k¦¸
.
.
.
1k¦¸
20k¦¸ 10k¦¸
要很亮，可以采用 74HC595 直接驱动（电源为+5V）。
解：采用 74HC595 扫描驱动。电路图如下：
.
.
.
.
hgf edcba .
15 1 2 3 4 5 6 7 9
QH1
QH
QG
QF
74HC595
SRCK QE
SRCLR QD
电路工程师岗位面试题及答案
电路工程师岗位面试题及答案1.请介绍一下您在电路设计方面的经验，以及您曾参与的项目。
回答：我在电路设计领域有超过十年的经验，曾主导过一项具有挑战性的射频电路设计项目。
该项目涉及高频率的信号处理和噪声抑制，我成功设计出一套高性能、低功耗的射频电路，实现了系统的优异性能。
2.请说明您对模拟和数字电路设计的熟悉程度，以及在项目中的应用经验。
回答：我对模拟和数字电路设计都有深入的了解。
在之前的项目中，我负责设计了一个复杂的模拟前端电路，实现了精确的信号处理。
同时，我也成功应用了FPGA技术，设计了一个高效的数字信号处理系统，实现了数字电路和模拟电路的协同工作。
3.在电路设计中，您是如何考虑功耗优化的？请分享一些实际案例。
回答：在电路设计中，我通常采用了多种功耗优化的策略，如降低工作频率、采用低功耗器件以及优化电源管理。
在一个移动设备电路设计项目中，我成功通过采用深度睡眠模式和智能功率管理，将功耗降低了30%，延长了电池寿命。
4.请详细说明您在高速数字电路设计中的经验，特别是在信号完整性和时序分析方面的实践。
回答：我曾负责设计一个高速数据传输系统，通过巧妙的时序分析和信号完整性验证，确保了数据在高速传输中的可靠性。
采用了差分信号传输、终端阻抗匹配等技术，成功解决了时序问题，确保了系统的稳定性和可靠性。
5.请分享一次您解决过的电磁兼容性（EMC）问题的经验。
回答：在一个工业控制系统的设计中，我面临了电磁兼容性的挑战。
通过合理布局线路、采用屏蔽罩和滤波器，成功减小了电磁辐射，通过EMC测试，并确保系统在电磁干扰环境下的正常运行。
6.您在电源电路设计中有何经验？请分享一个成功的案例。
回答：我曾负责设计一个低功耗传感器节点的电源电路。
通过采用开关电源、深度睡眠模式和智能功率管理，成功实现了对传感器节点的长期供电，并在实地测试中取得了良好的效果。
7.在多层印制电路板（PCB）设计中，您是如何处理信号完整性和电磁干扰的问题的？回答：在多层PCB设计中，我注重差分对、阻抗匹配和层间距离控制，以确保信号的完整性。

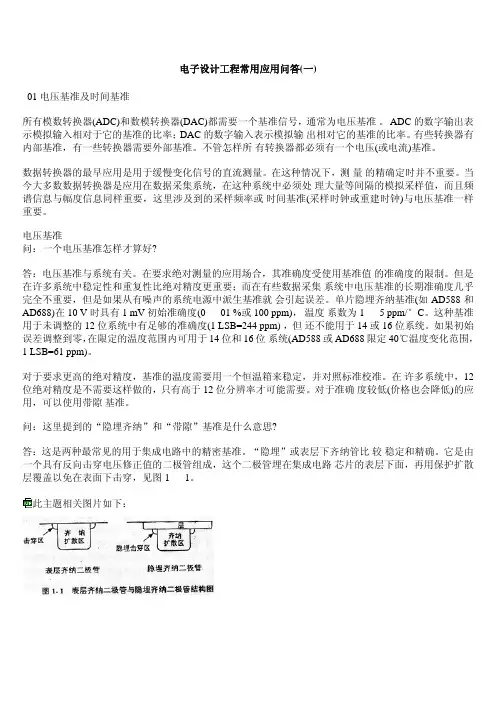

电子设计工程常用应用问答
电子设计工程常用应用问答(一)01 电压基准及时间基准所有模数转换器(ADC)和数模转换器(DAC)都需要一个基准信号，通常为电压基准。
ADC的数字输出表示模拟输入相对于它的基准的比率；DAC的数字输入表示模拟输出相对它的基准的比率。
有些转换器有内部基准，有一些转换器需要外部基准。
不管怎样所有转换器都必须有一个电压(或电流)基准。
数据转换器的最早应用是用于缓慢变化信号的直流测量。
在这种情况下，测量的精确定时并不重要。
当今大多数数据转换器是应用在数据采集系统，在这种系统中必须处理大量等间隔的模拟采样值，而且频谱信息与幅度信息同样重要，这里涉及到的采样频率或时间基准(采样时钟或重建时钟)与电压基准一样重要。
电压基准问：一个电压基准怎样才算好?答：电压基准与系统有关。
在要求绝对测量的应用场合，其准确度受使用基准值的准确度的限制。
但是在许多系统中稳定性和重复性比绝对精度更重要；而在有些数据采集系统中电压基准的长期准确度几乎完全不重要，但是如果从有噪声的系统电源中派生基准就会引起误差。
单片隐埋齐纳基准(如AD588和AD688)在10 V时具有1 mV初始准确度(0 01 %或100 ppm)，温度系数为1 5 ppm/°C。
这种基准用于未调整的12位系统中有足够的准确度(1 LSB=244 ppm) ，但还不能用于14或16位系统。
如果初始误差调整到零，在限定的温度范围内可用于14位和16位系统(AD588或AD688限定40℃温度变化范围，1 LSB=61 ppm)。
对于要求更高的绝对精度，基准的温度需要用一个恒温箱来稳定，并对照标准校准。
在许多系统中，12位绝对精度是不需要这样做的，只有高于12位分辨率才可能需要。
对于准确度较低(价格也会降低)的应用，可以使用带隙基准。
问：这里提到的“隐埋齐纳”和“带隙”基准是什么意思?答：这是两种最常见的用于集成电路中的精密基准。
“隐埋”或表层下齐纳管比较稳定和精确。
数模与模数转换器 习题与参考答案
第11章 数模与模数转换器 习题与参考答案【题11-1】 反相运算放大器如图题11-1所示，其输入电压为10mV ，试计算其输出电压V O 。
图题11-1解：输出电压为：mV mV V R R V IN F O 10010101=⨯=-=【题11-2】 同相运算放大器如图题11-2所示，其输入电压为10 mV ，试计算其输出电压V O 。
图题11-2 解：mV mV V R R V IN F O 110101111=⨯=+=）（ 【题11-3】 图题11-3所示的是权电阻D/A 转换器与其输入数字信号列表，若数字1代表5V ，数字0代表0V ，试计算D/A 转换器输出电压V O 。
11-3【题11-4】 试计算图题11-4所示电路的输出电压V O 。
图题11-4解：由图可知，D 3~D 0=0101因此输出电压为：V V V V O 5625.151650101254===）（【题11-5】 8位输出电压型R/2R 电阻网络D/A 转换器的参考电压为5V ，若数字输入为，该转换器输出电压V O 是多少？解：V V V V O 988.2153256510011001258≈==）（ 【题11-6】 试计算图题11-6所示电路的输出电压V O 。
图题11-6 解：V V V D D V V n n REF O 5625.15165010125~240==-=-=）（）（【题11-7】 试分析图题11-7所示电路的工作原理。
若是输入电压V IN =，D 3～D 0是多少？图题11-7解：D3=1时，V V V O 6221234==，D3=0时，V O =0。
D2=1时，V V V O 3221224==，D2=0时，V O =0。
D1=1时，V V V O 5.1221214==，D1=0时，V O =0。
D0=1时，V V V O 75.0221204==，D0=0时，V O =0 由此可知：输入电压为，D3~D0=1101，这时V O =6V++=，大于输入电压V IN =，比较器输出低电平，使与非门74LS00封锁时钟脉冲CLK ，74LS293停止计数。
模数转换与数模转换电路问答
模数转换与数模转换电路问答No. 001Σ-Δ型模数转换器与传统的A/D转换器有什么差别？Σ-Δ型模数转换器由Σ-Δ调制器和数字抽取滤波器组成，Σ-Δ调制器量化对象不是传统A/D转换器中信号采样点的幅值，而是相邻两个采样点幅值之间的差值，并将这种值编码为1位的数字信号输出；数字抽取滤波器则具有数字抽取（重采样）和低通滤波的双重功能。
它和传统滤波器最大的差别在于：传统的A/D转换器可以多个通道模拟信号输入共用一个转换器，而Σ-Δ型模数转换器是一个通道一个转换器，传统的A/D转换器每一通道的前端都需要一个抗混叠滤波器，而Σ-Δ型模数转换器因其数字抽取滤波器具有低通滤波功能而避免了混叠失真，所以不需要此器件。
No. 002I2C接口9通道14位电流DAC MAX5112的性能如何？MAX5112是一款14位、9通道电流输出数/模转换器（DAC）（见图1）。
该器件工作在低至3.0V电源，并提供14位的性能，而无需任何调整。
图1MAX5112的内部功能框图器件输出范围优化用于偏置大功率可调节激光源，9个通道中每一路都带有电流源。
并行连接DAC输出可获得额外电流或更高的分辨率。
器件包含内部基准。
I2C兼容接口能够以高达400MHz的时钟速率驱动器件，通过高电平有效的异步CLR输入能够将DAC复位至0，无需使用串口。
器件为驱动接口逻辑电路提供独立的电源输入。
MAX5112工作在-40℃～+105℃温度范围，提供3mm×3mm、36焊球WLP 和5mm×5mm、32引脚TQFN封装。
MAX5112的特点和优势：●低至3.0V的供电电压●集成多路复用器用于输出1和输出2●并行连接输出可增大电流或提高分辨率●I2C兼容串行接口●内部基准●过热保护●-40℃～+105℃温度范围●提供36焊球WLP或32引脚TQFN封装No. 003A/D前都需要加抗混叠滤波器吗？根据奈奎斯特采样定律，A/D的采样频率fs必须高于信号最高频率的两倍，因此一般A/D在进行数模转换前，都会在A/D前加一个抗混迭滤波器，滤去fs/2以上的频率，消除混迭失真的影响。
模数(A／D)和数模(D／A)转换
模数(A／D)和数模(D／A)转换模数（A/D）和数模（D/A）转换11.1模数转换和数模转换概述11.1.1一个典型的计算机自动控制系统一个包含A/D和D/A转换器的计算机闭环自动控制系统如图11.1所示。
传感器μV，mV控制传感器放大滤波几伏放大滤波多路开关MU某采样保持S/H模拟A/D数字I/O转换接口计算机对象执行部件多路开关MU 某模拟D/A数字I/O转换接口图11.1典型的计算机自动控制系统在图11.1中，A/D转换器和D/A转换器是模拟量输入和模拟量输出通路中的核心部件。
在实际控制系统中，各种非电物理量需要由各种传感器把它们转换成模拟电流或电压信号后，才能加到A/D转换器转换成数字量。
一般来说，传感器的输出信号只有微伏或毫伏级，需要采用高输入阻抗的运算放大器将这些微弱的信号放大到一定的幅度，有时候还要进行信号滤波，去掉各种干扰和噪声，保留所需要的有用信号。
送入A/D转换器的信号大小与A/D转换器的输入范围不一致时，还需进行信号预处理。
在计算机控制系统中，若测量的模拟信号有几路或几十路，考虑到控制系统的成本，可采用多路开关对被测信号进行切换，使各种信号共用一个A/D转换器。
多路切换的方法有两种：一种是外加多路模拟开关，如多路输入一路输出的多路开关有：AD7501，AD7503，CD4097，CD4052等。
另一种是选用内部带多路转换开关的A/D转换器，如ADC0809等。
若模拟信号变化较快，为了保证模数转换的正确性，还需要使用采样保持器。
在输出通道，对那些需要用模拟信号驱动的执行机构，由计算机将经过运算决策后确定的控制量（数字量）送D/A转换器，转换成模拟量以驱动执行机构动作，完成控制过程。
第11章模数（A/D）和数模（D/A）转换28711.1.2模/数转换器（ADC）的主要性能参数1.分辨率它表明A/D对模拟信号的分辨能力，由它确定能被A/D辨别的最小模拟量变化。
一般来说，A/D转换器的位数越多，其分辨率则越高。
第9章 数模与模数转换-习题答案
第9章 数模与模数转换9.1 D/A 转换有哪几种基本类型，各自的特点是什么？解：D/A 转换主要包括：权电阻网络DAC ，T 形电阻网络DAC ，倒T 形电阻网络DAC ，权电流DAC 。
权电阻型DAC ：结构简单；电阻取值范围过大。
T 形电阻网络DAC ：仅用R 、2R 两种阻值；转换速率较慢。
倒T 形电阻网络DAC ：转换速率快。
权电流DAC ：恒流源取代电阻网络，避免了模拟开关压降引起的转换误差，提高了转换精度。
9.2 有一理想指标的5位D/A 转换器，满刻度模拟输出为12 V ，若数字量为11001，采用下列编码方式时，其归一化表示法的DAC 输出电压V o 分别为多少？（1）自然加权码；（2）原码；（3）反码；（4）补码；（5）偏移码。
解：(1) ∵FSR=12V X 1～X 5 ＝11001 (25)10∴O 52525V FSR 129.375 V 322==×= (2) X 1～X 5 ＝11001 为原码，（－9）O 49FSR 912V 3.375 V 21622=−=−×=− (3) X 1～X 5 ＝11001 为反码∴ 原码＝10110 （－6）∴ O 46FSR 612V 2.25 V 21622=−=−×=− (4) X 1～X 5 ＝11001 为补码∴ 原码＝10111 （－7）∴ O 47FSR 712V 2.625V 21622=−=−×=− (5) X 1～X 5 ＝11001 为偏移码∴ 原码＝ 补码 = 01001 （＋9）∴ O 49FSR 912V 3.375 V 21622==×=9.3 图9.2中，若V ref = 8 V ，R = 1 k Ω，R f = 1 k Ω，求：（1）数字量X 1X 2X 3 = 010和100时，V o 分别为多少？（2）分辨率|V o min |等于多少？（3）最大值V o max 等于多少？（4）满刻度值FSR 等于多少？解：图9.2的3位权电阻DAC 电路中(1) X 1X 2X 3 = 010 时, 21012332222282 4 V 82ref f O V R X X X V R ++××=−=−=− X 1X 2X 3 = 100 时, 32848 V 2O V ××=−=− (2) 分辨率 min 321 2 V 2ref f O V R V R == (3) 最大值 3max 322114 V 2ref f O V R V R −=−=− (4) 满刻度值 28 V ref fV R FSR R ==9.4 5位T 形电阻DAC 电路中，V ref = 20 V ，R = R f = 2 k Ω，当数字量X 1X 2X 3X 4X 5 = 10101时，输出电压V o 为多少？FSR 等于多少？解：5位T 型电阻DAC ：43210123455222222ref f O V R X X X X X V R++++=− 5202113.125 V 2×=−=− 20 V ref f V R FSR R==9.5 10位倒T 形电阻DAC 电路中，V ref = 18 V ，R = 2 k Ω，R f = 1 k Ω，求：（1）输出电压V o 的变化范围；（2）若10位数字量X 1~X 10 = 0001011010时，输出电压V o 的值。
大学电子技术基础课后习题答案第9章-数模与模数转换器
9 数模与模数转换器9.1 D/A 转换器9.1.1 10位倒T 形电阻网络D/A 转换器如图题9.1.1所示。
（1）试求出输出电压的取值范围。
（2）若要求电路输入数字量为200H 时输出电压v o =5V ，试问V REF 应取何值？解：（1）由式（9.1.6）可知，10位D/A 转换器输出电压O v 为910022f REFOii i R R v R D ==-⋅⋅∑当98D D …0D =00…0时 O v =0 V当98D D …0D =11…1时，REFO R v R=-，已知f R R =，所以O REF v R =-于是可得到输出电压的取值范围为：0REF V V -。
（2）根据式（1） 109212O REFifii R v V R D =⋅⋅=-⋅⋅∑将98D D …0D =1000000000代入上式，的REF V =﹣10V 。
9.1.2 在图9.1.8所示的4位权电流D/A 转换器中，已知REF V =6V ，1R =48k Ω，当输入3210D D D D =1100时，O v =1.5V ，试确定f R 的值。
解：n 位权电流D/A 转换器的输出电压为1122n fiREF O i n i R R v D R -==⋅⋅∑于是，有11022n O f n iREF i i R v R V D -=⋅⋅=⋅⋅∑依题意，已知n=4，REF V =6V ，1R =48k Ω，3210D D D D =1100，O v =1.5V,代入上式得f R =16k Ω。
9.1.5 可编程放大器（数控可变增益放大器）电路如图题9.1.5所示。
（1）推导电路电压放大倍数/V O I A v v =的表达式。
（2）当输入编码为（001H ）和（3FFH ）时，电压放大倍数V A 分别为多少？ （3）试问当输入编码为（000H ）时，运放1A 处于什么状态？解：（1）图题9.1.5中运放3A 组成电压增益为﹣1的反相比例放大器，O v =﹣REF V 。
数模电面试题
数字电路1、同步电路和异步电路的区别是什么？同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。
异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，这有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不与时钟脉冲同步。
2、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？将两个门电路的输出端并联以实现与逻辑的功能成为线与。
在硬件上，要用OC门来实现，同时在输出端口加一个上拉电阻。
由于不用OC门可能使灌电流过大，而烧坏逻辑门。
3、解释setup和hold time violation，画图说明，并说明解决办法。
（威盛VIA2003.11.06上海笔试试题）Setup/hold time是测试芯片对输入信号和时钟信号之间的时间要求。
建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。
输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。
保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。
如果hold time不够，数据同样不能被打入触发器。
建立时间(Setup Time)和保持时间（Hold time）。
建立时间是指在时钟边沿前，数据信号需要保持不变的时间。
保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。
如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间，那么超过量就分别被称为建立时间裕量和保持时间裕量。
4、什么是竞争与冒险现象？怎样判断？如何消除？（汉王笔试）在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。
产生毛刺叫冒险。
如果布尔式中有相反的信号则可能产生竞争和冒险现象。
数模和模数转换习题解答
思考题与习题8-1 选择题1）一输入为十位二进制（n=10）的倒T 型电阻网络DAC 电路中，基准电压REF V 提供电流为 b 。
A. R V 10REF 2 B. RV 10REF 22⨯ C. R V REF D. R V i )2(REF ∑ 2）权电阻网络DAC 电路最小输出电压是 b 。
A. LSB 21V B. LSB V C. MSB V D. MSB 21V3）在D/A 转换电路中，输出模拟电压数值与输入的数字量之间 a 关系。
A.成正比B. 成反比C. 无4）ADC 的量化单位为S ，用舍尾取整法对采样值量化，则其量化误差m ax ε= b 。
A.0.5 SB. 1 SC. SD. 2 S5）在D/A 转换电路中，当输入全部为“0”时，输出电压等于 b 。
A.电源电压B. 0C. 基准电压6）在D/A 转换电路中，数字量的位数越多，分辨输出最小电压的能力 c 。
A.越稳定B. 越弱C. 越强7）在A/D 转换电路中，输出数字量与输入的模拟电压之间 a 关系。
A.成正比B. 成反比C. 无8）集成ADC0809可以锁存 8 模拟信号。
路 B. 8路 C. 10路 D. 16路5）双积分型ADC 的缺点是 a 。
A.转换速度较慢B. 转换时间不固定C. 对元件稳定性要求较高D. 电路较复杂8-2 填空题1）理想的DAC 转换特性应是使输出模拟量与输入数字量成__正比__。
转换精度是指DAC 输出的实际值和理论值__之差_。
2）将模拟量转换为数字量，采用 __A/D__ 转换器，将数字量转换为模拟量，采用__D/A_____ 转换器。
3）A/D 转换器的转换过程，可分为采样、保持及 量化 和 编码 4个步骤。
4）A/D 转换电路的量化单位位S ，用四舍五入法对采样值量化，则其m ax ε= 。
5）在D/A 转换器的分辨率越高，分辨 最小输出模拟量 的能力越强；A/D 转换器的分辨率越高，分辨 最小输入模拟量 的能力越强。
数模和模数转换习题解答
图 8-20 图题
解：由图可知， 74LS161 组成的十六进制计数器，其输出在时钟
CLK作用下，从 0000 ～
1111 循环输出，故 AD7520 的 d 3～ d 0 也从 0000～ 1111 循环输入。
当 d 9 、 d8 、 d 7 、 d 6分别为 1，其他位为 0 时，有
解：
D max u I
255 uI
由 D x = uImax
VREF
可知
当 D x =80H=时， 128 当 D x =FFH=时， 240
255 u I ，得到 u I
5V 255 5V uI ，得到 u I
2.5V ； 4.7V ；
8-12 已 知 在 逐 次 渐 近 型 A/D 转 换 器 中 的 10 位 D/A 转 换 器 的 最 大 输 出 电 压
8-14 双 积 分 型 ADC 中 的 计 数 器 若 做 成 十 进 制 的 ， 其 最 大 计 数 容 量
N 1 (1999) 10 (2000) 10 ，时钟脉冲频率 f C 10 KHZ，则完成一次转换最长需要多长时
间若已知计数器的计数值 N2 (369)10 ，基准电压 VREF
6V ，此时输入电压 u i 有多大
B. 成反比
C. 无
8）集成 ADC0809 可以锁存 8
路 B. 8 路
C. 10 路
模拟信号。 D. 16 路
5）双积分型 ADC 的缺点是
a
。
A.转换速度较慢
B. 转换时间不固定
C. 对元件稳定性要求较高
D. 电路较复杂
8-2 填空题
第8章-模-数和数-模转换器习题解答
复习思考题8-1 常见的D/A转换器的电路结构有哪些类型？它们各有什么特点？答：目前常用的有权电阻网络D/A转换器、倒T形电阻网络D/A转换器、权电流型D/A转换器和权电容网络D/A转换器等。
权电阻网络D/A转换器结构简单，所用的元件数较少，但电阻阻值相差太大，精度不够高。
倒T形电阻网络D/A转换器克服了阻值相差太大的缺点，但模拟开关存在导通电阻，容易引起误差。
权电流型D/A转换器采用恒流源电路，不受模拟开关导通电阻的影响，但是电路较为复杂。
8-2 D/A转换器的输出量是与输入量一定相等吗？答：一般情况下是不相等的，因为在转换的时候存在这样或那样的误差。
8-3 权电阻网络D/A转换器中的电阻值有什么关系？答：权电阻网络D/A转换器中电阻值的选择应遵循一定原则：流过各电阻支路的电流I i和对应D i位的权值成正比。
例如，对四位权电阻网络D/A转换器来说，数码最高位D3，其权值为23，驱动开关S3连接的电阻R3=23-3=20R；最低位D对应的驱动开关为S0，它连接的权电阻为R=23-0=23R。
因此，对于任意位D i，其权值为2i，驱动开关S i，连接的权电阻值为R i=2n-1-i R，即位权越大,对应的权电阻值就越小。
8-4 影响倒T形电阻网络D/A转换器转换精度的因素有哪些？答：首先，网络中两种电阻R和2R要保证严格的2倍关系。
其次，模拟开关存在导通电阻，为了保证支路的电流大小关系，模拟开关导通电阻也要按照相应的2的整数倍关系递增或递减。
在实际生产过程中，模拟开关导通电阻很难做到这一点。
8-5 D/A转换器的分辨率与A/D转换器的分辨率有何区别?答：D/A转换器分辨率：表示D/A转换器对输入微小量变化的感应程度，是理论上可以达到的精度。
其定义是指输入数字量最低有效位为1时，对应输出可分辨的电压变化量ΔU与最大输出电压Um之比。
A/D转换器分辨率：表示A/D转换器在理论上能够达到的精度，以输出二进制(或十进制)数的位数表示，它描述对输入信号的分辨能力。
(完整版)数模转换习题(含答案)
数模转换器和模数转换器1 常见的数模转换器有那几种？其各自的特点是什么？解数模转换器可分为二进制权电阻网络数模转换器和T型电阻网络数模转换器（包括倒T型电阻网络数模转换器）两大类。
权电阻网络数模转换器的优点是电路结构简单，可适用于各种有权码，缺点是电阻阻值范围太宽，品种较多，要在很宽的阻值范围内保证每个电阻都有很高的精度是极其困难的，因此在集成数模转换器中很少采用权电阻网络。
T形电阻网络数模转换器的优点是它只需R和2R两种阻值的电阻，这对选用高精度电阻和提高转换器的精度都是有利的。
2 某个数模转换器，要求10位二进制数能代表0～50V，试问此二进制数的最低位代表几伏？分析数模转换器输入二进制数的最低位代表最小输出电压。
数模转换器最小输出电压（对应的输入二进制数只有最低位为1）与最大输出电压（对应的输入二进制数的所有位全为1）的比值为数模转换器的分辨率。
解由于该数模转换器是10位数模转换器，根据数模转换器分辨率的定义，最小输出电压u omin与最大输出电压u omax的比值为：由于V，所以此10位二进制数的最低位所代表的电压值为：（V）3 在如图1所示的电路中，若，，其最大输出电压u o是多少？图1 T型电阻网络数模转换器分析数模转换器的最大输出电压是输入二进制数的所有位全为1时所对应的输出电压。
解如图1所示电路是4位T型电阻网络数模转换器，当时，其输出电压u o为：显然，当d3、d2、d1、d0全为1时输出电压u o最大，为：（V）4 一个8位的T型电阻网络数模转换器，设，，试求d7～d分别为11111111、11000000、00000001时的输出电压u o。
分析当时，8位T型电阻网络数模转换器数的输出电压u o为：解当时有：（V）当时有：（V）当时有：（V）5 如图2所示电路是4位二进制数权电阻网络数模转换器的原理图，已知，kΩ，kΩ。
试推导输出电压u o与输入的数字量d3、d2、d、d0的关系式，并求当d3d2d1d0为0110时输出模拟电压u o的值。
模数数模转换思考题
模数数模转换思考题模数数模转换是个很有趣的东西呢，咱们就来好好聊聊关于它的一些思考题吧。
一、模数转换的基础疑惑。
1. 啥是模数转换呀？模数转换呢，简单来说就是把模拟信号变成数字信号。
就好比把一幅很生动的手绘的画（模拟信号），用一个个小方格（数字信号）来表示。
模拟信号是那种连续变化的，像我们听到的声音，它的波形是很顺滑地在变。
但是数字信号就不一样啦，它是离散的，只有0和1这些数字组合起来表示信息。
比如说我们手机录声音，其实就是把耳朵听到的那种连续的声音通过模数转换变成了手机能处理的数字信号哦。
2. 为啥要进行模数转换呢？这是个很好的问题呢。
你想啊，现在我们的电子设备大多都是数字电路为主的，像电脑啊、手机啊这些。
数字电路处理数字信号就特别方便，又准确又不容易出错。
但是很多传感器采集到的信号是模拟的，像温度传感器测到的温度变化是连续的，要让数字设备能“理解”这些信号，就得把模拟信号转换成数字信号啦。
这就好像不同国家的人交流，得找个翻译一样，模数转换就是这个“翻译”呢。
二、模数转换的过程思考。
1. 模数转换的步骤有哪些呀？一般来说呢，模数转换有采样、量化和编码这几个主要步骤。
采样就像是拍照，按照一定的时间间隔去获取模拟信号的值。
量化呢，就是把采到的值按照一定的规则变成离散的值，就像把一个连续的身高数值归到几个固定的身高段里一样。
编码就是把量化后的值用数字代码表示出来，这样就得到了数字信号啦。
这几个步骤就像是做菜的工序，少了哪一步都不行哦。
2. 在模数转换过程中会有误差吗？那肯定会有的啦。
比如说采样的时候，如果采样频率不够高，就可能会丢失一些信息，就像拍照的时候快门速度太慢，照片就会模糊一样。
量化的时候呢，因为是把连续的值归到离散的值里，也会有一些误差。
不过我们可以通过一些办法来减小这些误差，比如提高采样频率，选择合适的量化方法等等。
这就像是我们在生活中尽量避免犯错一样，虽然不能完全消除，但可以让错误变得很小很小。
11 模数和数模转换
复习思考题第章模/数和数/模转换1. 为什么要把A/D，D/A转换器与微机的接口作为专门问题来研究？它与前面所讲的并行接口有何异同点？2. 在A/D、D/A转换器指标中，精度与分辨率有什么区别？3. D/A转换器与微处理机接口中，最关键的问题是什么？应如何解决？4. 参照教材中的锯齿波发生器例，自行设计一个三角波发生器，用8086汇编写出程序(地址自定)。
如果要产生正弦波信号，在软件设计思想上有什么变化？5. 电流输出型与电压输出型D/A转换器有什么不同？6. 在D/A转换器输出端为什么总是要加平滑电路？试看为一个输出最高频率为3000Hz的转换器设计一个简单的平滑电路。
7. A/D转换器为什么先要对模拟信号采样？采取频率是如何确定的？如一个信号的最高频率为5KHz，采样频率应为多少？8. ADC0808与AD574A都是A/D转换器，试比较它们的异同点。
9. A/D转换器与CPU相连时，关键问题是什么？如何保证CPU与A/D转换芯片的时间关系能实现正确的配合？10. 有一个温度检测系统，在炉窖中设置了八个温度传感器。
假设它们的温度变化范围为800℃～2800℃。
请问：(1)如用ADC0808进行转换，分辨率可达多少？(2)如果觉得一片ADC0808的分辨率不够，用两片同时工作是否使分辨率提高，误差小？为什么？(3)如果使温度检测的误差不超过1℃，应选用多少位的A/D转换芯片？(4)如果选用16位的A/D转换芯片，测量误差可以减小到什么程度？11. 根据教材上所画的AD574A与8086CPU连接的情况，请你：(1)说明它占用地址的情况及每个控制信号所起的作用。
(2)用8086汇编语言设计程序，使从转换芯片中读入100组数据(每组数据12位)，并把它们存放在一个叫Buffer的缓冲区内。
(3)如果使用STS信号对CPU作中断控制，请修改硬件和软件设计。
12. 什么叫分辨率？什么叫相对转换精度？13. 在 T型电阻网络组成的D/A转换器中，设开关K0, K1, K2, K3, K4分别对应一位二进制数，当二进制数据为10110时，流入运算放大器的电流为多少？画出这个T型网络。
第九章：数模和模数转换器
第九章：数模和模数转换器一、单选题1：想选一个中等速度，价格低廉的A/D转换器，下面符合条件的是（）。
A 逐次逼近型B 双积分型C 并联比较型D 不能确定2：下面抑制电网公频干扰能力强的A/D转换器是（）。
A 逐次逼近型B 双积分型C 并联比较型D 不能确定3：不适合对高频信号进行A/D转换的是（）。
A 并联比较型B 逐次逼近型C 双积分型D 不能确定4：四位DAC和八位DAC的输出最小电压一样大，那么他们的最大输出电压（）。
A 一样大B 前者大于后者C 后者大于前者D 不确定5：四位权电阻DAC和四位R—2R倒T型DAC在参数一样的条件下最大输出电压（）。
A 一样大B 前者大于后者C 后者大于前者D 不确定6：四位权电阻DAC和四位R—2R倒T型DAC在参数一样的条件下分辨率（）。
A 一样大B 前者大于后者C 后者大于前者D 不确定7：下列A/D转换器类型中，相同转换位数转换速度最高的是（）。
A 并联比较型B 逐次逼近型C 双积分型D 不能确定8．一个无符号8位数字量输入的DAC，其分辨率为位。
9．将一个时间上连续变化的模拟量转换为时间上断续（离散）的模拟量的过程称为。
A.采样B.量化C.保持D.编码10．以下四种转换器，是A/D转换器且转换速度最高。
A.并联比较型B.逐次逼近型C.双积分型D.施密特触发器二、判断题1：D/A转换器的建立时间等于数字信号由全零变全1或由全1变全0所需要的时间。
（）2：D/A转换器的转换精度等于D/A转换器的分辨率。
（）3：采用四舍五入量化误差分析时，A/D转换过程中最小量化单位与量化误差是相等的。
（）4：在A/D转换过程中量化误差是可以避免的。
（）5：由于R-2R 倒T 型D/A转换器自身的优点，其应用比权电阻DAC广泛。
（）6：倒T型网络D/A转换器由于支路电流不变，所以不需要建立时间。
（）7：A/D转换的分辨率是指输出数字量中只有最低有效位为1时所需的模拟电压输入值。
如何设计简单的模数转换器和数模转换器电路
如何设计简单的模数转换器和数模转换器电路在电子领域中，模数转换器（ADC）和数模转换器（DAC）是常见的电路设备，它们可以将模拟信号转换为数字信号或将数字信号转换为模拟信号。
本文将介绍如何设计一种简单但有效的模数转换器和数模转换器电路。
一、模数转换器（ADC）电路设计：ADC的作用是将模拟信号转换为数字信号。
以下是一个简单的ADC电路设计方案：1. 采样电路：ADC的第一阶段是采样，即对模拟信号进行定期的采样。
可以使用开关电容电路或样保持电路来实现这一功能。
这些电路可以将输入信号保持在一个电容中，然后在固定的采样时间内读取电容电压。
2. 量化电路：采样之后，接下来需要将模拟信号量化为数字信号。
使用比较器和计数器可以实现这一过程。
比较器将采样信号与一个参考电压进行比较，并产生高低电平的输出信号。
计数器用于计算比较器输出信号的个数，并将其转换为数字表示。
3. 数字处理电路：ADC的最后一步是数字处理，即将量化后的数字信号进行处理和滤波。
这个过程可以使用微处理器或数字信号处理器（DSP）来完成。
数字处理电路可以对信号进行滤波、平滑和放大等操作，以提高最终输出结果的质量。
二、数模转换器（DAC）电路设计：DAC的作用是将数字信号转换为模拟信号。
以下是一个简单的DAC电路设计方案：1. 数字信号处理：DAC的第一步是对数字信号进行处理。
这可以通过计算机、FPGA或其他数字处理设备来完成。
在这一步中，将数字信号转换为对应的数值表示。
2. 数字到模拟转换：将处理后的数字信号转换为模拟信号的常用方法是使用数字锯齿波发生器。
数字锯齿波发生器通过逐步增加或减小电压的值来产生连续的模拟输出信号。
可以使用操作放大器和运算放大器来实现这个功能。
3. 输出放大和滤波：模拟信号产生后，可能需要通过放大器进行放大以适应实际应用场景。
此外，还可以使用滤波器来去除模拟信号中的噪声和杂散成分，以提高输出信号的质量和稳定性。
总结：通过以上简单的电路设计方案，我们可以实现基本的模数转换器和数模转换器。
数模及模数转换器习题解答
自我检测题1．就实质而言，D/A转换器类似于译码器，A/D转换器类似于编码器。
2．电压比较器相当于1位A/D转换器。
3．A/D转换的过程可分为采样、保持、量化、编码4个步骤。
4．就逐次逼近型和双积分型两种A/D转换器而言，双积分型的抗干扰能力强，逐次逼近型的转换速度快。
5．A/D6．8位D/A转换器当输入数字量只有最低位为1时，输出电压为0.02V，若输入数字量只有最高位为1时，则输出电压为V。
A．0.039 B．2.56 C．1.27 D．都不是7．D/A转换器的主要参数有、转换精度和转换速度。
A．分辨率B．输入电阻C．输出电阻D．参考电压8．图T7.8所示R-2R网络型D/A转换器的转换公式为。
V REFv O图T7.8A ．∑=⨯-=303REF o 22i iiD V vB ．∑=⨯-=304REFo 2232i iiD V vD ．∑=⨯=34REF o 22i iiD V v9．D/A 转换器可能存在哪几种转换误差？试分析误差的特点及其产生误差的原因。
解：D/A 转换器的转换误差是一个综合性的静态性能指标，通常以偏移误差、增益误差、非线性误差等内容来描述转换误差。
偏移误差是指D/A 转换器输出模拟量的实际起始数值与理想起始数值之差。
增益误差是指实际转换特性曲线的斜率与理想特性曲线的斜率的偏差。
D/A 转换器实际的包络线与两端点间的直线比较仍可能存在误差，这种误差称为非线性误差。
10．比较权电阻型、R -2R 网络型、权电流型等D/A 转换器的特点，结合制造工艺、转换的精度和转换的速度等方面比较。
解：权电阻型D/A 转换器的精度取决于权电阻精度和外接参考电源精度。
由于其阻值范围太宽，很难保证每个电阻均有很高精度，因此在集成D/A 转换器中很少采用。
R -2R 网络型D/A 转换器电阻网络中只有R 和2R 两种阻值的电阻，且比值为2。
虽然集成电路技术制造的电阻值精度不高，但可以较精确地控制不同电阻之间的比值，从而使R -2R 网络型D/A 转换器获得较高精度。
数模电复试面试题目(3篇)
第1篇一、基础知识部分1. 以下哪些是模拟电子技术中的基本放大电路？（至少列举3种）A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 比较放大电路2. 简述晶体管放大电路中的共射、共集和共基三种组态的特点及适用场合。
3. 以下哪些是数字电子技术中的基本逻辑门？（至少列举3种）A. 与门B. 或门C. 非门D. 异或门4. 简述TTL和CMOS两种逻辑门的特点及适用场合。
5. 列举三种常用的数模转换器（DAC）和模数转换器（ADC）。
6. 简述A/D转换和D/A转换的基本原理。
7. 简述数字信号处理中采样定理的含义。
8. 列举三种常用的滤波器类型。
二、电路分析部分1. 试用叠加定理求解下列电路中的电流I1和I2：```+3V|| R1=2kΩ|_______| || R2=4kΩ ||_______| || R3=6kΩ ||_______| || I1 ||_______| || I2 ||_______| || GND |```2. 求下列RLC串联电路的谐振频率、品质因数和带宽：```+3V|| R=2kΩ|_______| || L=0.5H ||_______| || C=10μF ||_______| || GND |```3. 试用戴维南定理求解下列电路中的电压U：```+10V|| R1=3kΩ|_______| || R2=4kΩ ||_______| || R3=5kΩ ||_______| || R4=6kΩ ||_______| || GND |```4. 试用节点电压法求解下列电路中的电压U1和U2：```+10V|| R1=2kΩ|_______| || R2=3kΩ ||_______| || R3=4kΩ ||_______| || R4=5kΩ ||_______| || GND |```三、数字电路部分1. 试用真值表或卡诺图化简下列逻辑函数：F(A, B, C) = AB + AC + BC2. 试用与非门和或非门实现下列逻辑函数：F(A, B, C) = A + B + C3. 试用D触发器设计一个4位同步加法计数器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ADC/DAC设计经典问答（上）1. 什么是小信号带宽（SSBW）？小信号带宽（Small Signal Bandwidth (SSBW)）是指在指定的幅值输入信号及特定的频率下，它的输出幅值比低频时的输出幅值下降指定值时，该特定频率为小信号带宽。
2. 什么是共模电压（VCM）？共模电压（Common Mode Voltage (VCM )）是差动输入的两个引脚上相同的直流输入电压。
3. 什么是MSB（最高有效位）？MSB（最高有效位（Most Significant Bit）），是具有最大的值或权重的位。
它的值是满量程的一半。
4. 什么是采样（孔径）延时？采样（孔径）延时（Sampling (Aperture) Delay）是时钟输入的后边缘到采样开关打开所需的时间。
采样/保持电路有效地停止输入信号捕获，并进入“保持”模式，确定时钟延时后的采样。
5. 什么是满量程（FS）输入范围？满量程输入范围（Full Scale Input Range），是指模数转换器上数字化的输入电压的输入范围，既不低于这个范围也不超过这个范围。
比如V REF + = 3.5V 和VREF - = 1.5V, FS = (VREF + )-(VREF - ) = 2.0V。
6. 什么是时钟占空比？时钟占空比（Clock Duty Cycle）是时钟波形高电平时间和一个时钟周期总时间的比值。
7. 什么是位的有效数（ENOB ，或有效位）？位的有效数（ENOB ，或有效位）（Effective Number of Bits (ENOB, 或Effective Bits)）是信噪比和失真的比率，或SINAD的另一种表达方法。
ENOB定义为(SINAD -1.76)/ 6.02，这个位数(ENOB)表示转换器是与理想的模数转换器等效。
8. 什么是增益误差？增益误差是在第一个代码和最后一个代码发生转换时，实际输人电压与理想输人电压之差。
即，这个差值是：满量程- 2 LSB。
9. 许多模数转换器在数据手册中提供的应用，在Va, Vd 和Vref引脚上出现了三个电容。
这三个电容器都是必须的吗？根据特定器件和电路板的布局，一个或两个电容可能就足够了。
较大的电容，通常是5到10?F的，提供了低阻抗大容量存储，在转换期间保证了电压的稳定性。
较小值的电容器吸收较高频率的噪音尖峰。
如果印制电路板具有非常好的布局用于低噪声工作，而且不包含一个微控制器或其他的嘈杂的数字逻辑，可能需要更少的电容器。
但是为使ADC工作电平精度获得保证，一般情况下最好是遵循数据手册的推荐。
10. 什么是零误差？ADC双级输出的零误差是理论的输入电压（典型的是中心值加1/2LSB）和实际输入电压之间的差异，这个实际输入电压引起了输出从0到1的转换。
11. 什么是输出保持时间？输出保持时间是指在输入时钟边缘后输出有效数据的时间长度。
12. 什么是分辨率？分辨率是模拟增量，相当于1 LSB转换器代码的变化。
分辨率也被定义为转换器位数（n）的个数。
数字代码的个数等于2^n，其中“n”是位的个数。
举一个例子，一个12位转换器模拟信号和2 ^ 12 = 4096数字编码的映射关系。
12位模数转换器的分辨率，是输入电压的满量程除以2^12，或4096，不会引起输出代码超出范围。
13. 什么是微分相位误差？微分相位误差（Differential Phase Error）是指，小信号正弦波在两个不同的直流（DC)输入电平重构下，输出相位的差。
14. 什么是模/数转换器的动态指标？模/数转换器的动态指标（Dynamic Specifications）涉及到那些交流（AC）输入信号。
这些包括信/噪比（SNR），SINAD（信号噪声+失真），ENOB（有效位数），THD（总谐波失真），IMD（互调失真），FPBW（全功率带宽），SSBW（小信号带宽）。
15. 什么是互调失真（IMD）？互调失真(Intermodulation Distortion)，是指没有出现在输入端，作为两个正弦曲线的频率同时作用于模数转换器的输入，而形成的额外的频谱成分。
它被定义为在互调积中的能量和原始频率中的总能量比值。
互调失真（IMD）通常用分贝（dB）来表示。
16. 什么是增益温度系数（满量程温度系数）？增益温度系数（满量程温度系数）是指增益误差变化量和温度变化量的比值。
通常用每百万分之/ 摄氏度(ppm/°C)表示。
17. 什么是总谐波失真(THD)？总谐波失真(THD)，用dB或dBc表示，是指总的谐波电平（美国国家半导体模数转换器是9个谐波段）和输入信号的倍频出现在输出的电平。
总谐波失真(THD)计算方法如下：THD=sqrt[ ( f2xf2 + f3xf3 + f4xf4 + f5xf5 + f6xf6 + f7xf7 + f8xf8 + f9xf9 + f10xf10) / (f1xf1) ] f1是输入信号的基频，f2 到f10这9个谐波频率是基频的倍频。
18. 什么是零刻度偏移误差？单极输出模数转换器的零刻度偏移误差是指理想的输入电压(1/2 LSB) 和实际输入电压之间的差，引起输出代码由0到输出代码1的转换。
19. 什么是全功率带宽(FPBW)？全功率带宽(FPBW)是指满量程输入在重构的输出基频下降到3分贝时低于其低频值的频率。
20. 什么LSB（最低有效位）？LSB（最低有效位），是指所有位中最小的值或权值。
这个值是m*VREF/2 n，其中：“ m ”为主，是基准量程因子（这是最常见的单位），其中“n”是模数转换器的分辨率。
（中）1. 怎样才能消除模数转换器时钟线和控制线上的超调量和/或欠调量？超调量和/或欠调量，是由高速信号边缘和不匹配信号终端混合引起的。
增加一个47至100Ω电阻串联到输入，电阻要尽可能的靠近时钟源。
目的是为了和时钟线上的信号阻抗匹配，输电线路也应该这样考虑。
串联的终端用一个小的附加电源，为减少摆动效应通常是足够了。
2. 什么是输出延时？输出延时是指输入时钟的后边缘到数据更新出现在输出引脚的延迟时间。
3. 什么是孔径抖动？孔径抖动是指采样值间孔径延时的变化。
孔径抖动作为输入噪声出现。
4. 什么是信号噪声及失真比(S/(N+D) 或SINAD) ？信号噪声及失真比(S/(N+D) 或SINAD)，用分贝表示（dB），出现在输出的输入信号的有效值和所有其他光谱成分的有效值的比值，频谱成分包括低于时钟频率一半频谱的谐波，但不包括直流。
5. 什么是满量程阶跃响应？满量程阶跃响应，定义为VIN从VREF-变化到VREF+，或从VREF＋变化到VREF-，为转换器设定足够的恢复，并满足其额定精度的转换所需的时间。
6. 什么是通道延时（潜伏期）？通道延时（潜伏期），是指转换启动到转换的数据出现在输出驱动级时之间的时钟周期的数量。
数据对于任何给定的采样是可利用通道延时加上输出延迟后进行采样。
每隔一个时钟周期，可得到新的数据，但数据落后于通道延时加上输出延时。
7. 什么是模拟/数字转换器的静态指标？静态指标是关于模数转换器的直流（DC ）信号输入的指标。
这些包括增益误差，偏移误差，以及微分与积分线性误差。
8. 什么是总不可调整误差（TUE）？总不可调整误差（Total Unadjusted Error(TUE)），是指理想的情况下数字代码的中心和输入电压范围相关的电压的最大偏差。
总未调整误差包括偏移误差，增益误差，以及微分与积分非线性误差。
9. 什么是满量程误差？满量程误差，是最后代码的转换离理想的1个1/2 LSB 以下VREF +到多大范围的测量，并定义为：VFSE =Vmax + 1.5 LSB - VREF + ，其中Vmax是转换为最大代码时的电压，可以用伏特表示，最低有效位或满量程范围的百分数。
10. 什么是孔径（Aperture）延时？光圈延时: 请看采样（Aperture）延时。
11. 什么是微分非线性(DNL)?微分非线性(DNL)是衡量1 LSB的理想步长最大偏差。
DNL常见的测量是基于带斜波的额定时钟频率的输入。
12. 什么是超过额定值的恢复时间？超过额定值的恢复时间是指规定VIN从一个指定的正常输入范围外的电压到正常输入范围内的电压，并带有其转换额定精度转换器所需要的转换时间。
13. 什么是最低偏移？最低偏移是指刚好引起输出代码转换为首代码的输入电压和负基准参考电压之差。
最低偏移定义为EOB=VZT-VRB，其中，VZT是使首代码转换的输入电压，VRB是负的基准参考电压。
注意，这和正常的最低偏移误差是有区别的。
14. 什么是量化误差？量化误差是指在所有的模/数转换器中固有的误差。
即使是一个“理想”转换器因只有有限的分辨率，在两个相邻的输出码之间的任何模拟电压，导致在输出的代码是不精确的，最高达1/2 LSB。
这就是量化误差。
15. 什么是无杂散信号动态范围(SFDR)？无杂散信号动态范围(SFDR）是一个差值，用分贝（dB）表示，是指在输出的输入信号有效值和最大杂散信号的差，其中杂散信号是指没有出现在输入端的频谱，却出现在输出中的任何信号。
16. 什么是比例运放？比例运放使用基准参考电压是用于模数转换器（ADC）驱动信号源，就是信号源输出和独立的基准参考电压的比例。
当驱动电压也被用来作为模数转换器的基准参考电压的一个来源时，模数转换器输出代码是信号源输出和基准参考电压的比例的一个函数，为了限制基准参考电压范围，模数转换器输出代码独立于基准参考电压的值。
17. 什么是最高偏移？最高偏移是指正的参考电压和刚好引起输出代码转换到满量程的输入电压之间的差，定义为EOT = VFT - VREF+，其中，VFT是满量程转换的输入电压，VREF+是正的参考电压。
注意，这和满量程误差或满量程增益误差是有区别的。
18. 什么是差分增益误差？差分增益误差（Differential Gain Error ），是指定的小信号，高频正弦波输入向两个不同的直流电平输入的输出振幅之间差的百分比。
19. 什么是转换延时？转换延时: 请看通道延时。
20. 什么是积分非线性(INL) ？积分非线性(Integral Non-Linearity (INL)) 是单个代码的最大偏差的测量，该单个代码来自于一条描述从零刻度或负满刻度（在首代码转换的1/2LSB以下）到正的满刻度（在最后一个代码转换的1个1/2 LSB）的线。
通过运用重点测试方法，这个直线能够衡量任何给定代码和代码值中心的偏差。
积分非线性是对斜波输入的额定时钟频率进行的普通测量。
（下）1. 什么是转换时间？转换时间是指模数转换器完全一个转换所需的时间。
转换时间不包括采样时间，多路复用器设置时间，或完成一个转换周期的其他部分，转换时间可能少于吞吐量时间。
