门式脚手架计算书

门式脚手架计算书计算依据：

1、《建筑施工门式钢管脚手架安全技术标准》JGJ/T128-2019

2、《建筑地基基础设计规范》GB50007-2011

3、《建筑结构荷载规范》GB50009-2012

4、《钢结构设计标准》GB50017-2017

5、《建筑结构可靠性设计统一标准》GB50068-2018

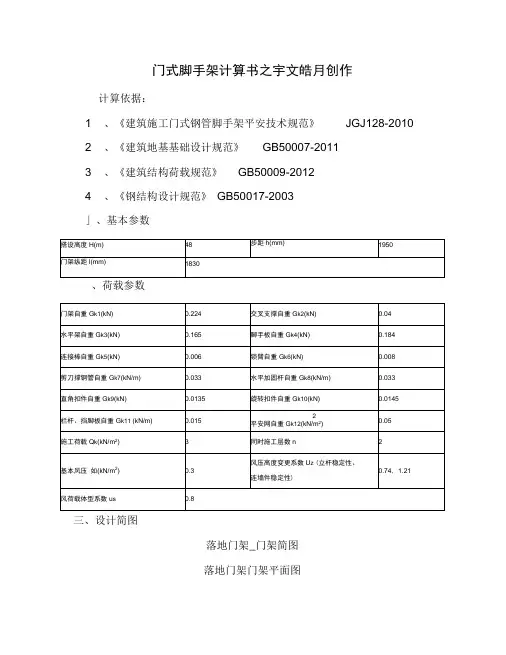

一、基本参数

二、荷载参数

直角扣件自重G k9(kN) 0.0135 旋转扣件自重G k10(kN) 0.0145

栏杆、挡脚板自重G k11(kN/m) 0.015 安全网自重G k12(kN/m2) 0.05

装修脚手架荷载标准值

2

装修脚手架作业层数n zj 2

G kzj(kN/m2)

风压高度变化系数u z(连墙件稳定

0.88，0.65 基本风压ω0(kN/m2) 0.3

性、立杆稳定)

风荷载体型系数u s 1

三、设计简图

落地门架_门架简图

落地门架_门架平面图

四、门架稳定性计算

MF1219(Φ48×

门架型号

水平架设置2步1设

3.5)

脚手板设置2步1设剪刀撑设置4步4跨剪刀撑钢管类型Φ48×3.5水平加固杆设置4步1设水平加固杆类型Φ48×3.5

1、荷载计算

每米高度脚手架构配件自重产生的轴向力标准值：

N Gk1= (G k1+ G k2×2+ G k3×1/2+ G k4×2×1/2+ G k5×2+ G k6×2) /h

=(0.224+ 0.040×2+ 0.165×1/2+ 0.184×2×1/2+ 0.006×2+ 0.0090×2) /1.950

=0.308 kN/ m

1/2表示水平架设置2步1设

1/2表示脚手板设置2步1设

每米高度脚手架附件重产生的轴向力标准值：

N Gk2= (G k7×l/cosα×2/4+ G k8×l×1/4+ G k9/4+ G k10×4/4+ G k11×l+ G k12×l×h) /h

=(0.038×1.830/0.684×2/4+ 0.038×1.830×1/4+ 0.014/4+ 0.015×4/4+0.015×1.830+ 0.050×1.830×1.950) /1.950

=0.15 kN/ m

1/4表示水平加固杆4步1设

各施工层施工荷载产生的轴向力标准值：

N Qk=(n zj×Q kzj )×b×l=(2×2 )×1.2×1.83=8.784 kN

门架宽度b，见门架型号编辑

风荷载标准值：

ωk=μz×μs×ωo =0.65×1×0.3=0.195 kN/m2

q k= ωk× l=0.195×1.83=0.357 kN/ m

风荷载产生的弯矩：

M wd=γLφwγQ M wk=γLφwγQ(0.05ζ1q k H12)=0.9×0.9×1.5×(0.05×0.25×0.357×3.92)=0.082kN·m

2、作用于门架的轴向力设计值

N=γG(N Gk1+ N Gk2)H+γLγQ N Qk=1.3×(0.308+0.15)×30+0.9×1.5×8.784=29.707 kN

3、门架的稳定承载力设计值

参数计算：

I=I0+I1·h1/h0=121899+14199×1550/1900=133482 mm4

i=(I/A1)0.5=(133482/489)0.5=16.522 mm

λ=kh0/i=1.13×1900/16.522=129.95

由λ查规范表B.0.6，得φ=0.401

γ0(N/(φA)+ M wd/W)=1×(29.707×103/(0.401×489×2)+0.082×106/5080)= 91.977N/mm2≤ f=205 N/mm2

门架的稳定性，满足要求！

五、最大搭设高度计算

λ=kh0/i=1.22×1900/16.522=140.3

由λ查规范表B.0.6，得φ=0.349

不组合风荷载时：

H d=(φAf-1.5γ0γL N Qk)/[1.5γ0(N Gk1+ N Gk2)]

=(0.349×489×2×205×10-3-1.5×1×0.9×8.784)/[1.5×1×(0.308+0.15)]

=84.651 m

组合风荷载时：

H w d=[φA(f-γ0M wd/W)-1.5γ0γL N Qk]/[1.5γ0(N Gk1+ N Gk2)]

=[0.349×489×2×(205-1×0.082×106/5080)×10-3-1.5×1×0.9×8.784]/[1.5×1×(0.308+0.15)] =76.583 m

按照稳定性计算的可搭设高度H s= min[H d ,H w d ]=76.583 m。

按《建筑施工门式钢管脚手架安全技术标准》JGJ/T128-2019第6.2.1条，最大搭设高度为45m，取45m

六、连墙件计算

1、连墙件强度

ωk=μz×μs×ωo =0.88×1×0.3=0.264 kN/ m2

N w=γLγQ×ωk×L1×H1 =0.9×1.5×0.264×1.83×3×1.95×2=7.631 kN

N l= N w+N0=7.631+3.0=10.631 kN

λ=l0/i=600/15.8=37.975

由λ查《规范》表B.0.6，得φ=0.896

σ= N c/(φA)= 10.631×103/(0.896×489)=24.263 N/mm2＜0.85f=0.85×205=174.25 N/mm2

满足要求

2、连墙件连接强度

连墙件采用扣件方式与墙体连接。
