电脑主板结构及元件详细图解
计算机基本结构(图解)
电脑主机构成：1. CPU；2. 主板；3. 硬盘；4. 内存；5. 显卡；6. 声卡；7. 网卡；8. 光驱；9.电源。
电脑机箱主板，又叫主机板、系统板或母板，它分为商用主板和工业主板两种。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有芯片部分（BIOS芯片、CMOS 芯片等）、接口部分（COM、LPT、USB、MIDI、IDE、SATA、PS/2等）、扩展槽部分（AGP插槽、PCI插槽、CNR插槽、内存插槽等）。
芯片BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。
能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。
BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持。
CMOS芯片：是一种低耗电随机存贮器，其主要作用是用来存放BIOS中的设置信息以及系统时间日期。
如果CMOS中数据损坏，计算机将无法正常工作，为了确保CMOS数据不被损坏，主板厂商都在主板上设置了开关跳线，一般默认为关闭。
当要CMOS数据进行更新时，可将它设置为可改写。
为使计算机不丢失CMOS和系统时钟信息，在CMOS芯片的附近有一个电池给他持续供电。
南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。
南桥多位于PCI插槽的上面；而CPU插槽旁边，被散热片盖住的就是北桥芯片。
北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”。
南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。
南桥和北桥合称芯片组。
芯片组以北桥芯片为核心，一般情况，主板的命名都是以北桥的核心名称命名的。
芯片组在很大程度上决定了主板的功能和性能。
需要注意的是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片的方式，如nⅥDIA nForce 4便采用无北桥的设计。
从AMD的K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器。

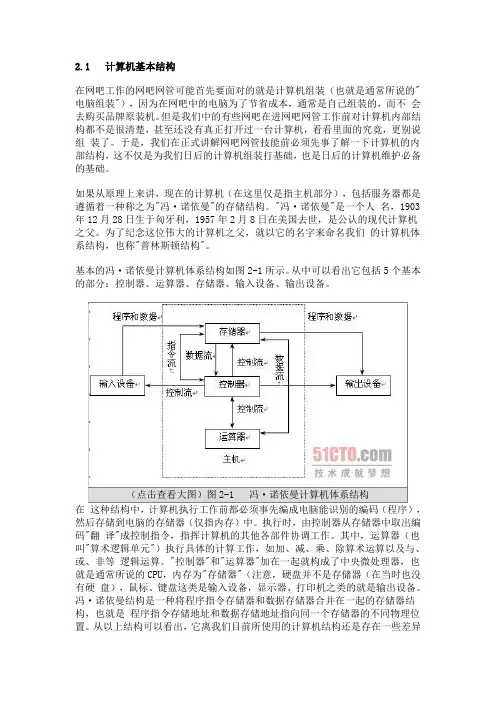

PC结构
2.1 计算机基本结构在网吧工作的网吧网管可能首先要面对的就是计算机组装（也就是通常所说的"电脑组装"），因为在网吧中的电脑为了节省成本，通常是自己组装的，而不会去购买品牌原装机。
但是我们中的有些网吧在进网吧网管工作前对计算机内部结构都不是很清楚，甚至还没有真正打开过一台计算机，看看里面的究竟，更别说组装了。
于是，我们在正式讲解网吧网管技能前必须先事了解一下计算机的内部结构，这不仅是为我们日后的计算机组装打基础，也是日后的计算机维护必备的基础。
如果从原理上来讲，现在的计算机（在这里仅是指主机部分），包括服务器都是遵循着一种称之为"冯·诺依曼"的存储结构。
"冯·诺依曼"是一个人名，1903年12月28日生于匈牙利，1957年2月8日在美国去世，是公认的现代计算机之父。
为了纪念这位伟大的计算机之父，就以它的名字来命名我们的计算机体系结构，也称"普林斯顿结构"。
基本的冯·诺依曼计算机体系结构如图2-1所示。
从中可以看出它包括5个基本的部分：控制器、运算器、存储器、输入设备、输出设备。
在，然后存储到电脑的存储器（仅指内存）中。
执行时，由控制器从存储器中取出编码"翻译"成控制指令，指挥计算机的其他各部件协调工作。
其中，运算器（也叫"算术逻辑单元"）执行具体的计算工作，如加、减、乘、除算术运算以及与、或、非等逻辑运算。
"控制器"和"运算器"加在一起就构成了中央微处理器，也就是通常所说的CPU，内存为"存储器"（注意，硬盘并不是存储器（在当时也没有硬盘），鼠标、键盘这类是输入设备，显示器、打印机之类的就是输出设备。
冯·诺依曼结构是一种将程序指令存储器和数据存储器合并在一起的存储器结构，也就是程序指令存储地址和数据存储地址指向同一个存储器的不同物理位置。
计算机主板图解
主要有 Intel 和 AMD 两大品牌，按照性能和价 格又分为不同型号。
3
更换
可以升级或更换 CPU，但需要与主板兼容。
内存
作用
内存是计算机的临时存储器， 用于存储当前正在执行的任务
和程序数据。
类型
主要有 DDR3、DDR4、DDR5 等类型，每种类型又分为不同频 率和容量。
升级
可以增加或更换内存条，但需要与 主板兼容。
01
系统启动流程
系统启动流程是指从按下计算机电源开关到加载操作系统完成的过程
。
02
系统启动的步骤
系统启动的步骤包括BIOS系统初始化、硬件检测、引导加载程序（
Bootloader）加载、操作系统加载等。
03
系统启动的过程
系统启动过程中，BIOS系统会检测硬件并初始化，然后引导加载程序
会加载并启动操作系统。在操作系统加载完成后，计算机就可以正常
性能提升的策略与建议
性能提升策略
合理分配资源：根据实际需要，合理分配系统资源，如 CPU核心数、内存大小等，以提高系统整体性能。
充分了解硬件性能：在购买和升级硬件之前，需要对硬 件的性能有充分的了解，避免盲目购买和升级。
优化硬件配置：根据实际需求，选择性能更强的硬件配 置，如更高频率的CPU、更大容量的内存等。
开机自检
开机自检程序
开机自检程序是计算机在启动时自动执行的系统检测程序，它检测计算机的硬件和软件配 置。
开机自检的过程
开机自检程序会检测CPU、内存、硬盘、显卡等硬件设备，并检查系统的启动选项和配置 。
开机自检的结果
开机自检程序会根据检测结果给出相应的提示信息，例如启动选项丢失或硬件故障等。
电脑主机板详细解剖图
电脑主机板详细解剖图（清洗电脑有用）分类：硬件知识 | 转自帅龙55 | 被7人转藏 | 2010-01-04 09:42:38来“口袋推推”看有多少人在关注你！大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
计算机主板图解 ppt课件
PPT课件
15
机箱前置面板接头
Power LED HD LED Power SW Reset Speaker
PPT课件
16
外部接口
PPT课件
17
主板上的其它主要芯片
声卡芯片
PPT课件
18
主板上的其它主要芯片
网卡芯片
PPT课件
19
精品主板赏析
PPT课件
20
精品主板赏析
PPT课件
PPT课件
11
PCI-E显卡
PPT课件
12
ATA接口
IDE接口（PATA）
SATA接口
PPT课件
13
电源插口及主板供电部分
PPT课件
14
BIOS
BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输 出系统是一块装入了启 动和自检程序的 EPROM或EEPROM集 成块。实际上它是被固 化在计算机ROM(只读 存储器)芯片上的一组 程序，为计算机提供最 低级的、最直接的硬件 控制与支持
21
PPT课件
8
AGP插槽
AGP图形加速端口是
专供3D加速卡(3D显
卡)使用的接口。它直
接与主板的北桥芯片
相连，且该接口让视
频处理器与系统主内
存直接相连，避免经
过窄带宽的PCI总线
而形成系统瓶颈，增
加3D图形数据传输速
度 PPT课件
9
AGP显卡
PPT课件
10
PCI-E插槽
PCI-E是新一代主板的 标准接口，它提供最高 8G的传输速度，提供 1X、2X、4X、8X、 16X的各种规格，每种 规格均向下兼容
计算机基本结构(图解)
电脑主机构成：1、CPU；2、主板；3、硬盘；4、内存；5、显卡；6、声卡；7、网卡；8、光驱；9、电源。
电脑机箱主板，又叫主机板、系统板或母板，它分为商用主板与工业主板两种。
主板一般为矩形电路板，上面安装了组成计算机得主要电路系统，一般有芯片部分（BIOS芯片、CMOS 芯片等）、接口部分（COM、LPT、USB、MIDI、IDE、SATA、PS/2等）、扩展槽部分（AGP 插槽、PCI插槽、CNR插槽、内存插槽等）。
芯片BIOS芯片：就是一块方块状得存储器，里面存有与该主板搭配得基本输入输出系统程序。
能够让主板识别各种硬件，还可以设置引导系统得设备，调整CPU外频等。
BIOS芯片就是可以写入得，这方便用户更新BIOS得版本，以获取更好得性能及对电脑最新硬件得支持。
CMOS芯片：就是一种低耗电随机存贮器，其主要作用就是用来存放BIOS中得设置信息以及系统时间日期。
如果CMOS中数据损坏，计算机将无法正常工作，为了确保CMOS数据不被损坏，主板厂商都在主板上设置了开关跳线，一般默认为关闭。
当要CMOS数据进行更新时，可将它设置为可改写。
为使计算机不丢失CMOS与系统时钟信息，在CMOS芯片得附近有一个电池给她持续供电。
南北桥芯片：横跨AGP插槽左右两边得两块芯片就就是南北桥芯片。
南桥多位于PCI插槽得上面；而CPU插槽旁边，被散热片盖住得就就是北桥芯片。
北桥芯片主要负责处理CPU、内存、显卡三者间得“交通”。
南桥芯片则负责硬盘等存储设备与PCI之间得数据流通。
南桥与北桥合称芯片组。
芯片组以北桥芯片为核心，一般情况，主板得命名都就是以北桥得核心名称命名得。
芯片组在很大程度上决定了主板得功能与性能。
需要注意得就是，AMD 平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片得方式，如nⅥDIA nForce 4便采用无北桥得设计。
从AMD得K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器。
主板各部件-零件详解(图解)
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。
电脑主板全程图解(超详细)
此主题相关图片如下：
平顶山电子技术学校
11
华硕主板-------图解公司内部文件-2010.6.6
另外，线路板要想在电脑上做主板使用，还需制成不同的板型。其中 AT 板型是 一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为 33.2cmX30.48cm， AT 主板需与 AT 机箱电源等相搭配使用，现已被淘汰。而 ATX 板型则像一块横置的 大 AT 板，这样便于 ATX 机箱的风扇对 CPU 进行散热，而且板上的很多外部端口都 被集成在主板上，并不像 AT 板上的许多 COM 口、打印口都要依*连线才能输出。 另 外 ATX 还有一种 Micro ATX 小板型，它最多可支持 4 个扩充槽，减少了尺寸，降低 了电耗与成本。
பைடு நூலகம்
此主题相关图片如下：
北桥芯片一般提供对 CPU 的类型和主频、内存的类型和最大容量、 ISA/PCI/AGP 插 槽、ECC 纠错等支持，通常在主板上*近 CPU 插槽的位置，由于此类芯片的发热量一 般较高，所以在此芯片上装有散热片。
平顶山电子技术学校 13
华硕主板-------图解公司内部文件-2010.6.6
平顶山电子技术学校 12
• • •
华硕主板-------图解公司内部文件-2010.6.6
的 picoBTX （203.20mm） ，以及未来针对服务器的 Extended BTX。而且，目前流行 的新总线和接口，如 PCI Express 和串行 ATA 等，也将在 BTX 架构主板中得到很好 的支持。 值得一提的是，新型 BTX 主板将通过预装的 SRM（支持及保持模块）优化散热 系统，特别是对 CPU 而言。另外，散热系统在 BTX 的术语中也被称为热模块。 得益于新技术的不断应用， 将来的 BTX 主板还将完全取消传统的串口、 并口、 PS/2 等接口。 2.北桥芯片 芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通 常分为北桥芯片和南桥芯片，如 Intel 的 i845GE 芯片组由 82845GE GMCH 北桥芯片 和 ICH4(FW82801DB)南桥芯片组成；而 VIA KT400 芯片组则由 KT400 北桥芯片和 VT8235 等南桥芯片组成(也有单芯片的产品，如 SIS630/730 等)，其中北桥芯片是 主桥，其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。
电脑主板各部件详细图解（下）
电脑主板各部件详细图解（下）11.BIOS及电池BIOS(BASIC INPUT/OUTPUTSYSTEM) 基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。
实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。
除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。
常见BIOS芯片的识别主板上的ROMBIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。
早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。
现在的ROM BIOS多采用Flash ROM( 可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。
目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。
AwardBIOS是由AwardSoftware公司开发的BIOS产品，在目前的主板中使用最为广泛。
AwardBIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。
AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMIBIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于操作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。
12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。
一般来说，ATX结构的机箱上有一个总电源的开关接线(PowerSW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。
主板各芯片图解
(图)全程图解主板(下)硬盘维修交流QQ：459090920 403987789（精英维修）电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。
AT插座应用已久现已淘汰。
而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。
除此而外，在电源插座附近一般还有主板的供电及稳压电路。
此主题相关图片如下：主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。
此外，P4主板上一般还有一个4口专用12V电源插座。
11.BIOS及电池BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。
实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。
除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。
此主题相关图片如下：常见BIOS芯片的识别主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。
此主题相关图片如下：早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。
现在的ROM BIOS多采用Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。
目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。
Award BIOS是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。
Award BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。
主板篇-认识主板上的部件
主板篇-认识主板上的部件
主板也称为Mother Board（母板）或System Board（系统板），它是机箱中最重要的一块电路板。
图所示为华硕ROG RAMPAGE VEDITION 10 主板。
主板上安装了组成电脑的主要电路系统，包括各种芯片、各种控制开关接口、各种直流电源供电接插件以及各种插槽等元件。
图2-30中标记的是普通主板都拥有的基本元件，还有一些未标记的元件，如检测卡、BIOS 开关等，并不一定集成在所有主板上。
从外观上看，主板是电脑中最复杂的部件，且几乎所有电脑硬件都通过主板与系统软件进行连接，所以主板是机箱中最重要的一块电路板。
在选购电脑硬件时应先选购主板，这样就能为选购其他硬件设备制定一个标准，在该标准的基础上进行选择。
1。
电脑主板详细图(全)
认识主机板「主机板」（Motherboard）不算电脑里最先进的零组件，但绝对是塞最多东西的零组件。
事实上，现在新的主机板简直像怪物，上面可能有数十个长长短短、大大小小、圆的方的、各式各样的插槽。
即使我已经见过不下百张的主机板，仍然会惊讶于一张板子怎么能塞这么多东西，更可怕的是，东西还一年比一年多。
平台的概念在电脑零件组中，主机板扮演的是一个「平台」（Platform）的角色，它把所有其他零组件串连起来，变成一个整体。
我们常说CPU像大脑一样，负责所有运算的工作，而主机板就有点像脊椎，连接扩充卡、硬盘、网络、音效、键盘、鼠标器、打印机等等所有的周边，让CPU可以掌控。
所以玩电脑的人，常会在意「板子稳不稳」，因为主机板连接的周边太多，若稳定性不够就容易出现各种灵异现象。
CPU不够快，顶多人笨一点算得慢，但脊椎出毛病就不良于行了。
当然，CPU还是最重要的零件，CPU挂了，就像本草纲目所记载的：「脑残没药医」。
目前全世界最大的主机板厂通通都在台湾（生产线当然在大陆），所以一定要好好认识一下台湾之光，但就像最前面说的，现在主机板上实在塞太多东西，每个插槽都是一种规格，有自己的历史和技术。
这篇主要是讲一个「综观」，各插槽的技术会在对应零组件里详细说明，出现一堆英文缩写请别在意。
废话不多说，我们挑一张目前最新的主机板做介绍，大家一起感谢微星提供两张P35 Platinum供小弟任意解体，幸好，在本专题中没有一张主机板死亡。
主机板外观这是目前新的主机板的模样，看起来密密麻麻跟鬼一样。
你电脑里装的可能没这么高级，花样也不一定这么多，但某些东西是每一张主机板都会有的。
先把一定会有的东西框出来标号，依序做介绍。
1.CPU插槽（CPU Socket）：首先，主机板一定有个插槽放CPU，不同的主机板通常会有不同的CPU插槽造型，以支持不同的CPU，而即使插槽造型一样，主机板也不一定都能支持，这跟CPU或主机板的世代交替，或是厂商自己划分产品定位有关。
电脑主板结构及元件详细图解
电脑主板结构及元件详细图解主板是电脑部件中最重要的部分，不管是硬盘、内存还是处理器都需要和主板连接，也都需要主板能够兼容支持，一套合理的电脑配置，起码主板要与其它主要部件相互兼容，所以主板是电脑最重要的部件。
可能一些用户对电脑主板结构及元件还不是很了解，那么请看以下的电脑主板结构及元件详细图解。
先来个整体印象芯片组：芯片组一般分为北桥和南桥两部分，北桥主要负责控制CPU，内存，显卡之间的通信，南桥则集成了开机，复位，CMOS电路，USB，IDE，SATA，PCI等许多电路和控制模块，它们是整个主板的核心。
注意，NIVADIA有些芯片组南北桥是一体的。
以下为实物图（不带散热片）：CPU插座，INTEL和AMD两大阵营，型号有很多种，这里就不一一说明了内存插槽，分为DDR1，2，3三种显卡插槽多位于PCI插座上面，老一点的多为AGP插座。
现在一般是PCIE，有的过渡型的主板两种都有，有些则有两条PCIE插口PCI插座，多为白色ATX电源插座及12V辅助电源接口外部接口，包括键盘鼠标，串口，并口，打印机接口，集成显卡接口，USB口，集成网卡和声卡接口等：USB扩展接口，用于连接机箱前面板的USB接口开机排针，包括开关针，复位针，电源指示灯接口，硬盘指示灯接口，有些还带有四针的蜂鸣器接口前置音频接口SATA硬盘接口，用于接SATA硬盘IDE接口，用于接IDE口的硬盘或光驱CMOS电池，用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间BIOS芯片，也叫基本输入输出系统，用于开机自检，中断分配，和引导系统等，也用来设置CMOS参数，觉的有AWRAD，AMI等CPU供电部分，这里整体来说，下图是一个三相供电的主板，三个相同的电感线圈每个为单独的一相，属于储能电感，那个直立的为滤波电感，黑色方型元件为场效应管，分为高端门场管和低端门场管，些例中比较靠上的三个平行的场管为高端门场管，靠近它的两个为低端管，一高两低和相应的电感线圈组成供电的一相。
电脑主板全部元件介绍
5) 时钟芯片
外形:两边都有引脚的长方形芯片,通常在其旁边有一颗14.318MHZ的晶振
常见的型号有:ICS系列、950213AF、Winbond系列、W83194AR-96
注:P4主板,除在14.318MHZ的晶振旁有个时钟芯片外,内存槽旁边也会有个不带晶振的时钟芯片。带晶振的为主时钟芯片,内存槽旁不带晶振的为副时钟芯片。有副时钟芯片的,内存时钟由副时钟芯片提供,没副时钟芯片的,则由主时钟芯片来提供
6) 电源控制芯片
也叫电源管理芯片或电源IC
外形:贴片式 直插式
常见型号:RT系列:RT9238…、ISL系列:ISL6524…
RC系列:RC5051…、HIP系列:HIP6004…
LM系列:LM2635…、SC系列:SC2643…
作用:根据电路中反馈的信息,内部调整后,输出各路供电或控制电压
NLX:服务器主板结构
二、认识主板上的常用元器件
i. 主板上的芯片及元件
1) 北桥
北桥用"BQ"或"NB"表示,也叫"主桥"
它是主板中最大的一块固定芯片,主要作用是负责内存和显卡的数据到CPU的传输
2) 南桥
南桥用"NQ"或"SB"来表示,主板上仅次北桥小一点的芯片,主要负责ATA,SATA,USB,IEEE1394的数据传输
(4)P4主板中的4X槽中可插8X的显卡,但只能发挥4X的作用
2)PCI-E槽
用来插PCI-E的显卡
iii. 内存插槽
SDRAM内存槽:
DDR内存槽:
DDRII内存槽:
其中SDRAM为168针,DDR为184针,DDRII为240针
计算机主板结构及原理(图解)
全面讲解电脑主板构造及原理（图解）主板结构从大体上来分的话，可以分为以下几个部分（几乎每一块同档主板结构都基本一样）：1.处理插座：这自然是用来安装处理器（CPU）的。
处理器插座的结构要根据相应主板所采用的处理器架构来具体决定。
目前主要有两种处理器架构，即Socket和Slot。
前者是在处理器芯片底部四周分布许多插针，通过这些针来与处理器插座接触，如图2左边所示的是Socket处理器插座，右边所示是Socket处理器背面图。
采用这种处理器架构的主要有Intel奔腾处理器、Socket7、PⅢ和赛扬处理器的Socket 370、P4处理器的Socket 423和Socket 478；AMD处理器K6-2所用的Socket7、Athlon系列处理器用的Socket462、最新Hammer处理器系列处理器也是用Socket架构，目前它可算是一种主流处理器架构，也是未来的发展方向。
这么多Socke 架构，往往不同的只是插针数及内部电路不同，外观基本一样。
它有一个手柄，压下后处理器插针就可以与插座很好的接触。
注意这种架构的处理器在插入主板处理器插座时要注意方向，只有一个方向可以插入，要对准处理器与处理器插座的缺口位，千万别插反了，强行插入会把插针弄弯，甚至折断了。
另一种处理器架构就是Slot架构，它是属于单边接触型，通过金手指与主板处理器插槽接触，就像PCI板卡一样，在早期的PⅡ、PⅢ处理器中曾用到，Intel把它称之为“Slot1”。
AMD也过这种架构，称之为“Slot A”。
两者不同的也只是具体接触边数量和内部电路有所区别，外观基本一样。
如图3所示的左图是华硕的一款支持Slot 1PⅢ处理器的主板，右边图所示的是Slot1架构的Intel处理器。
要注意这种处理器的安装也有方向的，通常也只能有一个方向可以安装，类似于内存的安装，主要是看准缺口。
图3说到处理器，就不能不说处理器的两个基本参数：（1）处理器主频（Frequency）,也俗称“处理器速度”(Speed)；（2）前端系统总线（FrontSystemBus，FSB）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑主板结构及元件详细图解
作者: admin 来源: 时间: 2012-12-16 阅读:3650次发表文章
主板是电脑部件中最重要的部分，不管是硬盘、内存还是处理器都需要和主板连接，也都需要主板能够兼容支持，一套合理的电脑配置，起码主板要与其它主要部件相互兼容，所以主板是电脑最重要的部件。
可能一些用户对电脑主板结构及元件还不是很了解，那么请看以下
的电脑主板结构及元件详细图解。
先来个整体印象
芯片组：芯片组一般分为北桥和南桥两部分，北桥主要负责控制CPU，内存，显卡之间的通信，南桥则集成了开机，复位，CMOS电路，USB，IDE，SATA，PCI等许多电路和控制模块，它们是整个主板的核心。
注意，NIVADIA有些芯片组南北桥是一体的。
以下为实物图（不带散热片）：
CPU插座，INTEL和AMD两大阵营，型号有很多种，这里就不一一说明了内存插槽，分为DDR1，2，3三种
显卡插槽多位于PCI插座上面，老一点的多为AGP插座。
现在一般是PCIE，有的过渡型的主板两种都有，有些则有两条PCIE插口
PCI插座，多为白色
ATX电源插座及12V辅助电源接口
外部接口，包括键盘鼠标，串口，并口，打印机接口，集成显卡接口，USB口，集成网卡和声卡接口等：
USB扩展接口，用于连接机箱前面板的USB接口
开机排针，包括开关针，复位针，电源指示灯接口，硬盘指示灯接口，有些还带有四针的蜂鸣器接口
前置音频接口
SATA硬盘接口，用于接SATA硬盘
IDE接口，用于接IDE口的硬盘或光驱
CMOS电池，用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间
BIOS芯片，也叫基本输入输出系统，用于开机自检，中断分配，和引导系统等，也用来设置CMOS参数，觉的有AWRAD，AMI等
CPU供电部分，这里整体来说，下图是一个三相供电的主板，三个相同的电感线圈每个为单独的一相，属于储能电感，那个直立的为滤波电感，黑色方型元件为场效应管，分为高端门场管和低端门场管，些例中比较靠上的三个平行的场管为高端门场管，靠近它的两个为低端管，一高两低和相应的电感线圈组成供电的一相。
电源管理芯片，一般位于CPU附近，有些是两排针脚，有些是四面针脚，型号有很多，用
于识别CPU需要的工作电压和控制场效应管给CPU提供稳定的电流，有些主板采用的是主从式的电源管理芯片，也就是一个主芯片分别连接几个从芯片，从芯片控制场管导通，每相供电各有一个从电源管理芯片。
IO芯片，用于提供对键盘鼠标，串口并口等设备的支持，有些还集成有监控和开机电路功能，多为华邦或ITE的产品
时钟芯片，用于给各个设备提供时钟信号，一般在旁边紧靠着的就是晶振，一般为ICS或华邦的产品
集成声卡芯片
集成网卡
1394芯片，用于支持1394设备，如摄像机等
RAID磁盘阵列芯片
晶振，为设备提供起始脉冲，其中右图为南桥晶振，在保持时间和开机电路中直到重要作用
内存供电部分，其中起立式的半圆形小元件为TL431，用于提基准电压，八脚芯片为LM358双运算放大器，用于给内存供电
1117或1084线性稳压器，一般用于转换待机电压，为开机电路等提供稳定的待机电压
门电路芯片，多用于开机或复位电路中
RT9202或相关芯片，常用于控制显卡供电
GD75232串口芯片。
