光耦pc817与P521光耦的应用(3)

P521光耦不是非线性光耦，提供一个开关量，与pc817不同。

TLP是线性光耦,适合做一些连续变化的数据的传输与隔离,适合做在开关电源上面,而4N系列是非线性光耦,适合在一些数字信号或非连续变化的数据的传输与隔离,比如不同电平的数字信号转换,或接口方面的应用.光耦合器亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

1.光耦合器的主要优点信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

2. 光耦合器的性能及类型用于传递模拟信号的光耦合器的发光器件为二极管、光接收器为光敏三极管。

当有电流通过发光二极管时，便形成一个光源，该光源照射到光敏三极管表面上，使光敏三极管产生集电极电流，该电流的大小与光照的强弱，亦即流过二极管的正向电流的大小成正比。

PC817光耦

A, B, C或D
80 to 600
PC8 * 7
A, B, C, D或无标记
50 to 600
*：1或2或3或4
图1测试电路的频率响应图2测试电路的响应时间
特性曲线图
正向电流比(常温) 集电极功耗比(常温)
峰值正向电流与占空比电流传输比比正向电流
正向电流与正向电压集电极电流比集电极发射极电压
相对比率与电流传输比常温集电极发射极饱和电压与常温
Ω
Floating capacitance浮动电容
Cf
V = 0, f = 1MHz
-
0.6
1.0
pF
Cut-off frequency截止频率
fc
VCE = 5V, I C = 2mA, R L = 100 W, -3dB
-
80
-
kHz
Response time响应时间
Rise time上升时间
tr
-55 to + 125
℃
*3Soldering temperature焊接温度
T sol
260
℃
* 1脉冲宽度<=100ms，占空比:0.001
* 2 40至60％相对湿度，交流1分钟
* 3 10秒
Electro-optical Characteristics光电特性
Parameter参数
Symbol符号
Ct
V = 0, f = 1kHz
-
30
250
pF
输出侧
Collector dark current集电极暗电流
ICEO
VCE = 20V
-
-
10-7
A

光耦pc817与P521光耦的应用

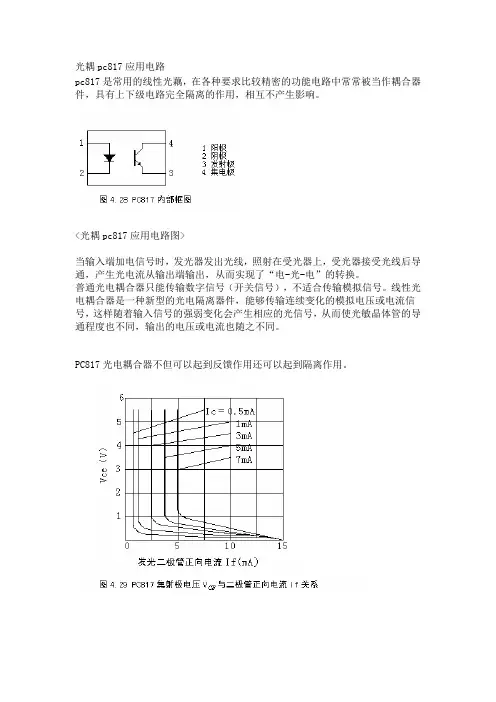

光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

WTY-871技术及使用说明书 V1.01

3
装置功能 .......................................................................................................................................................................... 6 3.1 FC 回路保护（厂用变、电动机保护配置） ........................................................................................................ 6 3.2 （低压闭锁）过流保护（线路保护配置） .......................................................................................................... 6 3.3 复压闭锁过流保护（厂用变保护配置） .............................................................................................................. 6 3.4 过流保护（电容器、电动机保护配置） .............................................................................................................. 7 3.5 反时限过流保护（线路、厂用变、电容器、电动机保护配置） .........................................................

pc817

PC817简介PC817是一种光耦合器件，也被称为光耦隔离器。

它由发光二极管和光敏三极管组成，用于将电气信号从一个电路隔离到另一个电路，以保护电路免受干扰和噪声。

PC817被广泛应用于各种电子设备中，如计算机、通信设备、工业控制系统等。

它能够提供电气隔离，并实现信号的传输和调节，同时具有高隔离电压、低耦合容量和快速响应时间等特点。

结构PC817由两个部分组成：发光二极管和光敏三极管。

发光二极管（LED）是一个用于发射的光源，而光敏三极管（Phototransistor）是一个光敏探测器，用于接收光信号。

发光二极管通常采用红外LED，可以向外发射红外光。

光敏三极管结构类似于普通的三极管，但其基极区域被替换为光敏区域，可以感受到光信号并转换为电信号。

这两个部分通过一个透明的隔离垫（Isolation Barrier）分离，以实现电气隔离。

工作原理PC817的工作原理基于光电效应，其过程如下：1.当外部信号加到PC817的输入端时，输入电流通过LED流过，LED发出红外光。

2.红外光穿过隔离垫，并照射在光敏三极管的光敏区域上。

3.光敏三极管内部的光敏区域吸收红外光，并产生电流。

4.光敏电流通过光敏三极管的集电极输出到PC817的输出端，输出电流与输入电流呈线性关系。

由于发光二极管和光敏三极管之间通过隔离垫隔离，电路之间达到了电气的隔离，从而保护了接收端免受输入端的干扰和噪声。

主要特点PC817具有以下主要特点：1.高隔离电压：PC817能够提供高达2500Vrms的隔离电压，确保电路之间的安全隔离。

2.低耦合容量：PC817具有低耦合容量，减少了信号传输的时间延迟和失真。

3.快速响应时间：PC817具有快速的响应时间，适用于高速数据传输和控制应用。

4.小型封装：PC817具有小型的DIP封装，便于集成到各种电路板中。

5.高可靠性：PC817具有稳定的性能和高可靠性，适用于工业环境下的长期运行。

应用领域PC817在以下领域中得到广泛应用：1.计算机和通信设备：PC817常用于计算机主板、交换机、路由器等设备中，用于隔离和传输信号。

国产双酚a环氧树脂的牌号和规格

国产双酚a环氧树脂的牌号和规格
国产双酚A环氧树脂是一种重要的高分子材料，广泛用于电子、电器、航空航天、汽车等领域。

以下是国产双酚A环氧树脂的一些常见的牌号和规格：
1. EP828：黄色透明液体，固含量为100%，黏度为
13,000~15,000cps，可用于制作复合材料、工艺品、模具等。

2. E-44：透明液体，固含量为80%，黏度为8,000~13,000cps，可用于制作电子封装、化工阀门、汽车零部件等。

3. E-12：黄色透明液体，固含量为80%，黏度为6,000~10,000cps，可用于制作电子封装、各种粘接、工艺品等。

4. E-51：黄色透明液体，固含量为80%，黏度为13,000~17,000cps，可用于制作工艺品、模具、电子封装等。

以上是国产双酚A环氧树脂的一些常见的牌号和规格，具体使用时需根据具体情况选择合适的型号。

- 1 -。

pc牌号对比

中粘度、阻燃2865241R301V-10
高粘度、挤出型材3103ML3403302-6K1285ZV2700S1000U/7027UK75EUV
高粘度、瓷白开关板3105241R301-6K1285YR2700S1000R/7027R
高粘度、耐水解3208104R200-4K1300BE2001/7030FD
易流动、阻燃6265920N3R/7025NBK30FR
中粘度、阻燃6485940/950890-10LN1250GN3R/7030NB
中粘度、阻燃透明6555940A700-10LN2250Y
中粘度、阻燃防紫6557
挤出、多层板和型材1243 ML3324 XZ94236
挤出/3 B2500
中粘度、阻燃DPI-1844 940/950 890-10
防紫外线添加材料DPI-1816 RL3856 XZ94219.01
特殊耐高温1800/1803
CD专用料CD2005 OQ1020 1080DVD AD5503 MD1500 H4000R/7020AD PC-175
DVD专用料DPI-1265 OQ1030 1081DVD PC-175D
低粘度2605141R301-15R2200K30PC-115
低粘度、耐水解2658144R201-15IR2200K30UV
中粘度2805141R301-101250YR2500S2000R/7025RK40PC-110
中粘度、耐水解2858144R201-101250LIR2500S2001R
中粘度、防紫外线2807143R303-101250ZVR2500S2000UR/7025URK40UV
特性德国拜耳美国通用美国陶氏日本帝人日本出光日本三菱日本高达台湾奇美

PC基本规格对照表

聚碳酸酯 PC Polycarbonate聚碳酸酯（PC）是一种无定形热塑性工程塑料。

它具有极为优良的韧性、透明度和高的热变形温度等综合性能。

在大多数应用中，一般都要求至少有上述这样性能中的两种。

聚碳酸酯其他杰出的性能还有尺寸稳定性、优良的电性能和特有的耐燃性。

主要应用领域为汽车、商业机器和仪表行业。

聚碳酸酯年增长率约为6％。

化学及性能最成功的工业生产的聚碳酸酯是用双酚A与光气界面缩聚工艺进行反应。

这一反应是在水相和有机相存在下的碱性条件进行的。

分子量通过使用酚的链终止剂加以控制。

生产双酚A聚碳酸酯的工艺由于界面反应和产品的回收而复杂化。

韧性是聚碳酸酯最突出的性能，的确,对于像学校窗户、防暴设备及运动设备方面应用来说，聚碳酸酯在韧性上几乎没有对手。

高分于结构中的碳酸酯链段使聚碳酸酯成为韧性最好和最耐用的塑料之一，而双酚A链段使聚合物有很高的热性能（Tg ＝ 300F）。

典型的商品聚碳酸酯分子量为22 000 － 35 000，多分散性（MW／MN）一般为2.2 － 2.5。

除分子量外，聚碳酸酯的熔体流动速率（ASTM D 1238， 573F， 1.2kg）一般也有一定的范围。

标准的商品的熔体流动范围为4 － 23。

超过这一熔体的流动范围，除了流变学性能外其他性能相当稳定，只有缺口悬臂梁式冲击强度在较高的熔体流速下有轻微的下降。

通用级聚碳酸酯的性质如表1所示。

除成本外对聚碳酸酯实际仅有几种限制。

不宜长期暴露于高温及潮湿的环境中，因为聚碳酸酯在高温下的长期耐水解稳定性差。

可通过使用热稳定剂、紫外线稳定剂、脱模剂、玻璃纤维和阻燃剂对其改性。

商业化产品通常必须满足由FDA、NSF、UL和其他机构所确立的有关指标。

品级实用化的聚碳酸酯有通用级和符合美国食品和医药管理局（FDA）要求的品级两种。

这些品级含有脱模剂、紫外线稳定剂或两种之一。

在一定应用领域中要求较低的模塑收缩率和较高的模量时可使用玻璃填充产品。

为什么要使用PC817光耦

为什么要使用PC817光耦PC817光耦以及其参数，为其自身产品品质和品牌的建树奠定了坚实基础：1．输入参数光电耦合器的输入参数就是发光二极管的参数。

2．输出参数与所用的光电管基本相同，仅对光电流和饱和压降加以说明。

（1）光电流指光电耦合器输入一定的电流（一般为10mA）、输出端接有一定负载（约500Ω）、并按规定极性加一定电压（通常为10V）时，在输出端所产生的电流。

对于由光电三极管构成的耦合器，光电流为几毫安以上；由光电二极管构成的耦合器，则约为几十到几百微安。

（2）饱和压降UCE（sat）指在由光电三极管构成的光电耦合器中，输入一定电流（一般为20mA），输出回路按规定极性加一定电压（通常为10V），调节负载电阻，使输出电流为一定值（一般为2mA）时，光电耦合器输出的电压。

其值通常为0.3V。

3．传输参数（1）电流传输比CTR指在直流工作状态下，光电耦合器的输出电流IL与输入电流IF之比值即CTR=IL/IF，它的大小反映光电耦合器传输效率的高低。

不加复合管时，总是小于1。

（2）隔离电阻RISO指发光二极管与光电管之间的绝缘电阻，反映输入与输出之间的绝缘水平，一般为109~1013Ω。

（3）极间耐压UISO指发光二极管与光电管之间的绝缘耐压，一般都在500V以上。

不管是信号输入端还是输出端，都要注意电源电压及限流。

不要直接接电源而无负载电阻，这样要烧掉的。

6，在生活无处不在的电子行业的体现：PC817光耦自进入中国市场以来，很快成为中国顶级豪宅项目最钟爱的电源产品，是否使用品牌的电源适配器已成为衡量住宅档次和身份的象征，而PC817光耦则更是充分体现了其品位和优雅。

它的特点都有以下几点①隔离性能好，输入端与输出端完全实现了电隔离，其绝缘电阻RISO一般均能达到1010Ω以上，绝缘耐压VISO在低压时都可满足使用要求，高耐压一般能超过lkV,有的可达10kV以上。

②光信号单向传输，输出信号对输入端无反馈，可有效阻断电路或系统之间的电联系，但并不切断他们之间的信号传递。

TL431与TLP521的光耦反馈电路几种连接方式及其工作原理

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521 的原边相当于一个发光二极管，原边电流If 越大，光强越强，副边三极管的电流Ic 越大。

副边三极管电流Ic 与原边二极管电流If 的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化” 来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431 结合TLP521 进行反馈。

这时，TL431 的工作原理相当于一个内部基准为V 的电压误差放大器，所以在其1 脚与3 脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM芯片（如UC3525）的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1 所示接法的工作原理如下：当输出电压升高时，TL431 的1 脚（相当于电压误差放大器的反向输入端）电压上升，3 脚（相当于电压误差放大器的输出脚）电压下降，光耦TL P521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

常见的第2 种接法，如图2 所示。

与第1 种接法不同的是，该接法中光耦的第4 脚直接接到芯片的误差放大器输出端，而芯片内部的电压误差放大器必须接成同相端电位高于反相端电位的形式，利用运放的一种特性——当运放输出电流过大（超过运放电流输出能力）时，运放的输出电压值将下降，输出电流越大，输出电压下降越多。

你知道PC817光耦的控制电流与功率管输出的最大值吗

全部栅极驱动PC817光耦合器都没有CTR的放大特性。

虽然所有栅极驱动光耦合器的输入端均有一个LED及隔离输出端均有一个光学探测器，其操作功能却与CTR无关紧要，因为它们是靠数字信号格式下运作的。

作为探测器如其可以检测到LED是否处于ON或OFF 状态，其输出将反映相应的功能。

例如ACPL-332J的情况-它的功能是利用PWM输入信号来造成输出端输出同一PWM信号，进而数字化驱动IGBT或PowerMosfet。

它虽也具有特定缓冲驱动能力，但与CTR完全无关。

ACPL-332J是能够驱动高达2.5A电流的栅极驱动光耦合器。

MOS管的应用及导通特性和应用驱动电路的总结。

在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。

这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。

下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。

包括MOS管的介绍，特性，驱动以及应用电路。

1，MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS 管，所以通常提到NMOS，或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。

原因是导通电阻小，且容易制造。

所以开关电源和马达驱动的应用中，一般都用NMOS。

下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。

寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。

这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。

光耦元件PC817应用分析

光耦元件PC817应用分析光耦元件（Optocoupler）是一种将输入电信号和输出电信号进行电气隔离的器件，它由发光二极管（LED）和光敏三极管（Phototransistor）组成。

光耦元件PC817是一种常见的光耦元件，广泛应用于电源隔离、电路控制和信号传输等领域。

PC817的主要特点是：工作电流小、转速快、输出稳定、电气隔离性好。

它能够将输入电信号通过光信号传递给输出端，从而实现电气隔离，避免了因输入端和输出端之间的电流互相干扰而造成的干扰噪声。

在电源隔离方面，PC817常见于开关电源中，用于将输入端的开关信号通过光耦元件传递给控制电路，从而实现电源的开关。

它具有电气隔离性能，可以有效地隔离输入端和输出端的电源，避免了由于电源开关引起的电压干扰。

在电路控制方面，PC817可以用于替代机械继电器，实现电气隔离的继电器功能。

它的输出端具有较高的电压和电流能力，可以直接驱动电路中的负载，如电动机、灯泡等。

同时，光耦元件具有快速的响应速度，能够快速地将输入端的控制信号传递给输出端，实现对电路的精确控制。

在信号传输方面，PC817可以用于隔离输入端和输出端的信号，避免了信号干扰和波形畸变。

它能够将输入端的模拟信号或数字信号转换成光信号并传递给输出端，保证了信号的传输质量。

在工业自动化控制系统中，PC817可以广泛应用于PLC控制、DCS系统、传感器输出等信号隔离和传输的场景中。

此外，PC817还具有体积小、价格低廉、可靠性高等特点，可以满足不同应用场景的需求。

它广泛应用于电子设备、通信设备、仪器仪表、家电、机械控制和汽车电子等领域。

总结起来，光耦元件PC817是一种常见的光耦元件，应用广泛，主要用于电源隔离、电路控制和信号传输等领域。

它具有工作电流小、转速快、输出稳定、电气隔离性好的特点，可以有效地隔离输入端和输出端的电源和信号，保证了电路的稳定性和可靠性。

pc817应用电路实例

pc817应用电路实例一、PC817简介PC817是一种常用的光电耦合器，具有体积小、传输速率快、抗干扰能力强等优点。

在其内部，包含一个光电二极管和一个光电三极管，通过光电效应实现电信号的传输。

下面简要介绍其基本参数和工作原理。

1.基本参数- 工作电压：3~5V- 工作温度：-40℃~85℃- 输出电流：10mA- 输入电流：1mA- 隔离电压：2500V2.工作原理PC817的光电二极管在光照条件下，产生光电流，经过光电三极管放大后，输出给负载。

当输入端的光信号消失时，输出端无电流输出，从而实现光电隔离。

二、PC817应用电路实例下面介绍四个PC817应用电路实例，包括电压监控电路、电流检测电路、温度控制电路和无线通信电路。

1.电压监控电路电压监控电路用于实时监测电源电压，并通过PC817输出光电信号。

当电压超出设定范围时，输出端产生光信号，警示系统采取相应措施。

2.电流检测电路电流检测电路通过PC817实现电流测量，并将测量结果转换为光信号输出。

可用于检测负载电流，确保系统工作在正常范围内。

3.温度控制电路温度控制电路利用PC817进行温度监控，当温度超过设定值时，输出光信号，控制系统启动散热措施。

4.无线通信电路无线通信电路采用PC817实现电信号与光信号的转换，用于实现远程无线监控和控制。

三、电路设计与调试1.设计步骤（1）根据应用需求选择合适的PC817型号。

（2）确定输入、输出端口电路，如电阻、电容等。

（3）设计光电耦合器的驱动电路，如电压、电流调整。

（4）设计负载电路，确保输出光信号能满足负载需求。

2.调试方法（1）搭建电路，连接电源、输入信号和负载。

（2）通过示波器、万用表等仪器检测电路工作状态。

（3）调整电路参数，使系统工作在最佳状态。

四、PC817应用注意事项1.电源选择：根据实际需求选择合适的电源电压，注意电源电压应稳定，以免影响光电耦合器的性能。

2.信号输入输出配置：输入信号应满足PC817的输入电流要求，输出信号需考虑负载需求。

pc817封装尺寸

pc817封装尺寸PC817是一种常用的光耦合器件，其封装尺寸对于使用者非常重要。

本文将详细介绍PC817的封装尺寸，以帮助读者更好地了解和使用该器件。

一、PC817简介PC817是一种双极性输出型光耦合器件，常用于电气隔离和信号传输等应用场合。

它由发光二极管（LED）和光敏三极管（光敏三极管）两部分组成，能够将输入信号转换成光信号，实现对输入信号的隔离和放大。

二、PC817的封装类型PC817采用多种封装类型，其中最常见的是DIP（双列直插）封装和SMD（表面贴装）封装。

不同封装类型的PC817尺寸略有不同，下文将分别介绍这两种常见封装的尺寸。

1. DIP封装PC817的DIP封装，也称为PDIP（塑料双列直插）封装，是一种传统的封装方式。

它采用了直插式引脚，方便焊接和插拔操作。

常见的DIP封装类型有PDIP-4、PDIP-6、PDIP-8等。

PDIP-4封装的PC817尺寸为：- 长度（L）：6.5mm- 宽度（W）：4.6mmPDIP-6封装的PC817尺寸为：- 长度（L）：11.6mm- 宽度（W）：6.5mm- 高度（H）：4.4mmPDIP-8封装的PC817尺寸为：- 长度（L）：13.2mm- 宽度（W）：6.5mm- 高度（H）：4.4mm2. SMD封装PC817的SMD封装，即表面贴装封装，是一种现代化的封装方式。

它主要应用于SMT（表面贴装技术）制造的电路板上。

常见的SMD封装类型有SOIC-4、SOIC-6、SOIC-8等。

SOIC-4封装的PC817尺寸为：- 长度（L）：3.8mm- 宽度（W）：3.8mm- 高度（H）：1.6mmSOIC-6封装的PC817尺寸为：- 宽度（W）：3.9mm- 高度（H）：1.9mmSOIC-8封装的PC817尺寸为：- 长度（L）：5.8mm- 宽度（W）：4.0mm- 高度（H）：1.9mm三、总结PC817是一款常见的光耦合器件，广泛应用于电气隔离和信号传输等领域。

pwm信号通过pc817b光耦出现失真的讨论

pwm 信号通过pc817b 光耦出现失真的讨论好的，现在我们讨论pwm 波形通过pc817b 光耦出现失真的问题。

如下图：
经过光耦后失真的电路图
经过光耦后失真的波形图
好了，以上是问题的提出，现在我们开始讨论和教你分析思路。

第一步：看一下PC817B 的数据手册，看频率PWM 频率是不是超标了。

第二步：如上波形图，是在20K 的时候，频率响应图中，电压增益明显减小，所以你也可以验证一下，减小频率试试看。

第三步：20khz 想要基本不失真，可以换个1M 的光耦吧。

第四步：请注意电流传输系数CTR 的最小值。

你可以计算一下输入的电流是Iin，输出最大能提供的电流Iout = Iin * CTR。

根据以上计算，你的电路并不能驱动12V/800 欧的电路你把R14 换成200 欧，再试试看。

实际调试效果：
把R14 换成过300 欧的了，在300 欧的时候基本上已经没有输出信号了。

把频率减小到2k 了，基本没有失真，看来就是频率过高。

周边话语：
6N137 要1.8 元左右
4N25 也要1 元左右
PC817 只要1.5 毛左右。

想想呵，一分钱一毛货啊，PC817 只要1 毛5，不失真才怪。

大家继续讨论，给路过的人更多好思路好技术好建议呵。

PC817中文详细资料

Parameter 参数
Symbol 符号
Forward current 正向电流
