机械设计基础试题库齿轮传动
机械设计基础6 齿轮传动习题作业与答案

项目二减速传动装置传动方案及传动系统的分析与设计任务二齿轮传动设计习题6.1.填空题1.渐开线形状决定____的大小。
(1) 展角(2) 压力角(3) 基圆2.斜齿轮的标准模数和压力角在____上。
(1) 端面(2) 法面(3) 轴面3.渐开线齿轮传动的啮合角等于____圆上的压力角。
(1) 分度圆(2) 节圆(3) 基圆4. 要实现两相交轴之间的传动,可采用。
(1) 圆柱直齿轮传动(2) 圆柱斜齿轮传动(3) 直齿锥齿轮传动5.圆锥齿轮的标准参数在____面上。
(1) 法(2) 小端(3) 大端6.一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D0=400mm,则该齿轮的齿数为____。
(1) 82(2) 80 (3) 78 (4)767. 一般参数的闭式软齿面齿轮传动的主要失效形式是。
(1) 齿面胶合(2) 齿面磨粒磨损(3) 轮齿折断(4) 齿面点蚀8. 一般参数的闭式硬齿面齿轮传动的主要失效形式是。
(1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4) 轮齿折断9. 一般参数的开式齿轮传动的主要失效形式是。
(1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4)齿面磨粒磨损10. 发生全齿折断而失效的齿轮,一般是。
(1) 斜齿圆柱齿轮(2) 齿宽较大、齿向受载不均的直齿圆柱齿轮(3) 人字齿轮(4) 齿宽较小的直齿圆柱齿轮11. 设计一般闭式齿轮传动时,计算接触疲劳强度是为了避免失效。
(1) 轮齿折断(2) 齿面胶合(3) 齿面点蚀(4) 磨粒磨损12.目前设计开式齿轮传动时,一般按弯曲疲劳强度设计计算,用适当增大模数的办法以考虑的影响。
(1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4)磨粒磨损13. 对齿轮轮齿材料性能的基本要求是。
(1) 齿面要硬,齿心要脆(2) 齿面要软,齿心要韧(3) 齿面要硬,齿心要韧(4) 齿面要软,齿心要韧14. 材料为20Cr 的齿轮要达到硬齿面,常用的热处理方法是。

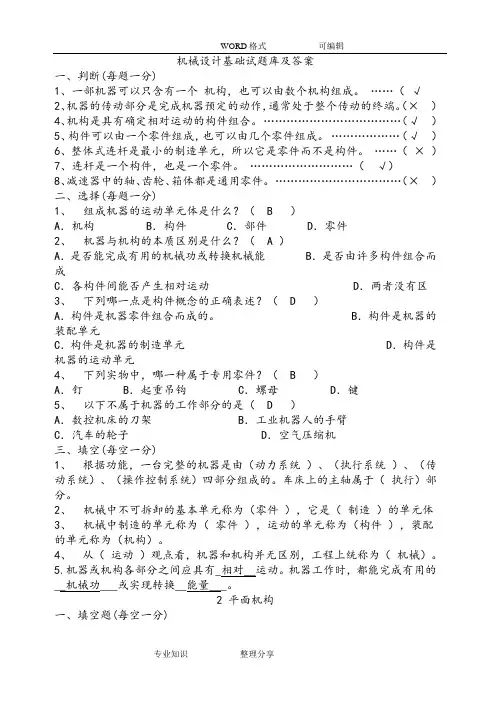

机械设计基础试题试题库和答案及解析

机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构,也可以由数个机构组成。
……(√2、机器的传动部分是完成机器预定的动作,通常处于整个传动的终端。
(×)4、机构是具有确定相对运动的构件组合。
………………………………(√)5、构件可以由一个零件组成,也可以由几个零件组成。
………………(√)6、整体式连杆是最小的制造单元,所以它是零件而不是构件。
……(×)7、连杆是一个构件,也是一个零件。
………………………(√)8、减速器中的轴、齿轮、箱体都是通用零件。
……………………………(×)二、选择(每题一分)1、组成机器的运动单元体是什么?( B )A.机构 B.构件 C.部件 D.零件2、机器与机构的本质区别是什么?( A )A.是否能完成有用的机械功或转换机械能 B.是否由许多构件组合而成C.各构件间能否产生相对运动 D.两者没有区3、下列哪一点是构件概念的正确表述?( D )A.构件是机器零件组合而成的。
B.构件是机器的装配单元C.构件是机器的制造单元 D.构件是机器的运动单元4、下列实物中,哪一种属于专用零件?( B )A.钉 B.起重吊钩 C.螺母 D.键5、以下不属于机器的工作部分的是( D )A.数控机床的刀架 B.工业机器人的手臂C.汽车的轮子 D.空气压缩机三、填空(每空一分)1、根据功能,一台完整的机器是由(动力系统)、(执行系统)、(传动系统)、(操作控制系统)四部分组成的。
车床上的主轴属于(执行)部分。
2、机械中不可拆卸的基本单元称为(零件),它是(制造)的单元体3、机械中制造的单元称为(零件),运动的单元称为(构件),装配的单元称为(机构)。
4、从(运动)观点看,机器和机构并无区别,工程上统称为(机械)。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时,都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副,称为高副,它产生 1 个约束,而保留 2 个自由度。
机械设计基础第13章 齿轮传动习题解答

的接触强度弱?(2)哪个齿轮的弯曲强度弱?为什么?
解:(1)接触强度
相互啮合的一对齿轮,起接触应力相等,即σH1=σH2. 由题意可知,[σH]1=600MPa>[σH2]=500MPa, 因此,大齿轮的接触强度弱。
(2)弯曲强度 相互啮合的一对齿轮,其弯曲强度的大小主要取决于的
YFaYSa
的比值。
[σ F ]
可见,
YFa1YSa1 2.81.55 0.024
[σ F ]1
179
因此,大齿轮的弯曲强度弱。
YFa2YSa2 2.4 1.67 0.028
[σ F ]2
144
YFa1YSa1 YFa2YSa2
[σF]1 [σF]2
13.6受力分析题:图示为圆锥-圆柱齿轮传动装置。轮1为主动轮, 转向如图所示,轮3、4为斜齿圆柱齿轮。 (1)轮3、4的螺旋方向应如何选择,才能使轴Ⅱ上两齿轮的轴向力相 反? (2)画出齿轮2、3所受各分力的方向。
, F2 YFa 2YSa 2
}
40 42 20 70.98 245552Nmm
T2
F1 340 78.34 YFa1YSa1 2.8 1.55
F 2 280 70.98 YFa2YSa2 2.28 1.75
T1
n1 n2
245552 3 736657Nmm
2 1.85
2)计算接触强度允许的输出转矩 H
13.1有一对齿轮传动,m=6mm,z1=20,z2=80,b=40mm.为了 缩小中心距,要改用m=4mm的一对齿轮来代替它。设载
荷系数K,齿数z1、z2及材料不变。试问为了保持原有接 触强度,应取多大的齿宽b?
(附接触强度计算公式:)
H ZHZE
机械设计基础试题库_齿轮机构

第4章齿轮机构习题与参考答案一、复习思考题1.要使一对齿轮的瞬时传动比保持不变,其齿廓应符合什么条件2.渐开线是怎样形成的它有哪些重要性质试根据渐开线性质来解释以下结论:(1)渐开线齿轮传动的啮合线是一条直线;(2)渐开线齿廓传动时,其瞬时传动比保持不变;(3)渐开线齿条的齿廓是直线;(4)齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓;(5)一对互相啮合的标准齿轮,小齿轮齿根齿厚比大齿轮齿根厚度小。
3.节圆和分度圆有何区别压力角和啮合角有何区别,在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4.什么是渐开线齿轮传动的可分性如令一对标准齿轮的中心距略大于标准中心距,能不能传动有什么不良影响5.渐开线齿轮正确啮合的条件是什么满足正确啮合条件的一对齿轮是否一定能连续传动6.何谓理论啮合线段和实际啮合线段何谓重合度重合度等于1和小于1各会出现什么情况重合度等于2表示什么意义7.何谓根切想象什么条件下会发生根切现象根切的齿轮有什么缺点根切与齿数有什么关系正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少8.何谓变位齿轮为什么要使用变位齿轮移距系数的正负是怎样规定的正移距的变位齿轮其分度圆齿厚是增大还是减小9.试述一对斜齿圆柱齿轮的正确啮合条件与直齿轮比较,斜齿轮传动有哪些优缺点10.斜齿轮和圆锥齿轮的当量齿数各有何用处当量齿数是否一定是整数11.什么叫标准齿轮什么叫标准安装什么叫标准中心距12.渐开线齿轮的齿廓形状与什么因素有关一对互相啮合的渐开线齿轮,若其齿数不同,齿轮渐开线形状有什么不同若模数不同,但分度圆及压力角相同,齿廓的渐开线形状是否相同若模数、齿数不变,而改变压力角,则齿廓渐开线的形状是否相同13.斜齿圆柱齿轮的重合度大小与螺旋角有什么关系14.有两对标准安装的标准直齿圆柱齿轮传动,其中一对的有关参数为:m=5mm ,*a =1,α=20°,Z 1=24,Z 2=45;另一对的有关参数为:m=2mm ,*a =1,α=20°,Z 1=24, Z 2=45,试问这两对齿轮传动的重合度哪一对大15.若一对渐开线齿轮传动的重合度εα=,它是否表示在一对齿轮的啮合过程中,有40%的时间在啮合区内有两对齿啮合,而其余的60%的时间只有一对齿啮合16.一个标准齿轮可以和一个变位齿轮正确啮合吗17.用α=20°的滚刀加工一个β=12°,Z=14的标准斜齿轮,是否会产生根切18.斜齿轮的实际齿数Z 和当量齿数Z V 之间有什么关系在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数19.渐开线齿轮的几何尺寸中共有几个圆哪些圆可直接测量哪些圆不能直接测量二、填空题1.以齿轮中心为圆心,过节点所作的圆称为 圆。
机械设计基础6齿轮传动习题作业与答案

项目二 减速传动装置传动方案及传动系统的分析与设计任务二齿轮传动设计习题6.1. 填空题1.渐开线形状决定____的大小。
(1) 展角 (2) 压力角(3) 基圆2.斜齿轮的标准模数和压力角在____上。
(1) 端面 (2) 法面(3) 轴面3.渐开线齿轮传动的啮合角等于____圆上的压力角。
(1) 分度圆 (2) 节圆(3) 基圆4. 要实现两相交轴之间的传动,可采用 。
(1) 圆柱直齿轮传动 (2) 圆柱斜齿轮传动 (3) 直齿锥齿轮传动5.圆锥齿轮的标准参数在____面上。
(1) 法 (2) 小端(3) 大端6.一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D0=400mm,则该齿轮的齿数为____。
(1) 82 (2) 80 (3) 78 (4)767. 一般参数的闭式软齿面齿轮传动的主要失效形式是 。
(1) 齿面胶合 (2) 齿面磨粒磨损 (3) 轮齿折断 (4) 齿面点蚀8. 一般参数的闭式硬齿面齿轮传动的主要失效形式是 。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4) 轮齿折断9. 一般参数的开式齿轮传动的主要失效形式是 。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)齿面磨粒磨损10. 发生全齿折断而失效的齿轮,一般是 。
(1) 斜齿圆柱齿轮 (2) 齿宽较大、齿向受载不均的直齿圆柱齿轮(3) 人字齿轮 (4) 齿宽较小的直齿圆柱齿轮11. 设计一般闭式齿轮传动时,计算接触疲劳强度是为了避免 失效。
(1) 轮齿折断 (2) 齿面胶合 (3) 齿面点蚀 (4) 磨粒磨损12.目前设计开式齿轮传动时,一般按弯曲疲劳强度设计计算,用适当增大模数的办法以考虑 的影响。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)磨粒磨损13. 对齿轮轮齿材料性能的基本要求是 。
(1) 齿面要硬,齿心要脆 (2) 齿面要软,齿心要韧(3) 齿面要硬,齿心要韧 (4) 齿面要软,齿心要韧14. 材料为20Cr 的齿轮要达到硬齿面,常用的热处理方法是 。
《机械设计基础》试题和答案

《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程,涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案,希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件?() A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案:D. 连杆2、在机械设计中,哪种材料具有较好的耐磨性和耐腐蚀性?() A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案:D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件?() A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案:C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的?() A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案:A. 模数5、下列哪个零件属于常用件?() A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案:A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案:使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况,轴可分为________、和。
答案:心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案:原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案:轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案:直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案:机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑,是产品性能和使用寿命的重要保障。
同时,机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用,成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案:机械零件常用金属材料应具备以下性能:力学性能,包括强度、硬度、塑性和韧性等;物理性能,如导热性、导电性和密度等;化学性能,如耐腐蚀性和抗氧化性等;工艺性能,如铸造性、焊接性、切削加工性和热处理性等。
高职《机械设计基础》齿轮系作业含答案

第12章齿轮系传动。
已知轮1的转速n 1=1 000 r/min ,试求轮4的转速及转动方向。
学号:班级: 姓名:1、写出题图1中⑷[严3,⑷H 之间的关系,设已知各个齿轮的齿数。
(a)rTr1 3尸22、如图2所示的轮系中,设已知Z 1= 16,Z 2= 32,Z 2'=20, Z 3=4O , Z 3' = 2,Z 4=4O ,均为标准齿轮 n 13.图3所示的轮系中,已知 z i =100,Z 2=101,Z 2' = 100,Z 3=99,均为标准齿轮传动。
试求i Hi。
4.图10-6所示的轮系中,已知 Z 1= 40, Z 2=40, Z 3= 40,均为标准齿轮传动。
试求I -H 13。
27100) 2(101)€1_H 1岡11# J 3\Z實1图45.在图5所示的齿轮系中, 已知 z i =20, Z 2= 40, Z 2'= 20, z 3= 30, Z 4=60,均为标准齿轮传动。
6.图6示为锥齿轮组成的周转轮系。
已知Z 1=Z 2=17,Z 2, =3O ,Z 3=45,若1轮转速n 1=200r/min , 试求系杆转速n H 。
-1 ・3t L_2 f■ !(1-2)T (2-3)T (3 -4)(2)传动比:(3)根据已知条件计算:n 4=n i /i= 1000/80=12.5 r/min轮4的转向如图所示应该逆时针转动。
(1_2)T (2,-3)因为:其■”号表示轮1与轮3在反转机构中的转向相反。
由图可知该轮系为一平行轴定轴轮系与简单行星轮系组成的组合轮系,其中 行星轮系:2’— 一 4- H1.解: (a )、・Hi13«1 -«3(b )、 ・Hi13牡一叭 =(-1)2(C )、・H113时1 -时32. 解: (1)传递路线为:Z 3乙Z 3乙乙'Z 3 乙Z 2齿轮系答案乙'定轴轮系: 1-2ijnZ 2 Z 3 Z 4 n 4Z i Z 2 Z 316x20x23. 解: (1)传递路线为:H.Hn 1 in 1 — ri H Z 2Z 3 Hn 3n 3 -n HZ 1 Z 2所以:n 1- nHZ 2Z 3 i 1H i H1-nHZ 1Z 2 n 1 n H n Hn 1i 1HZ 2Z 3=10000101 X 99 100X10010000・Hi13Hn 1 n 1 -n H Z 2 Z 3 Z 3 H n 3n 3 -n H乙Z 2Z 15.解:(1 )分析轮系(2)分析轮系中各轮之间的内在关系,由图中可知: n4=0. n2=n2' (3)分别计算各轮系传动比定轴齿轮系:由式(10-1 )得i i 2 亠(-2n2 Zi(1)n i =-2n2 行星齿轮系・HI24式(1 )、Z4Z3Hn4 “4 -n H Z3 Z2 *一60 —320(2) (2)联立求解联立(1 )、(2)式,代入n4=0, n2=n2 得n2 T H C=-3n1=-2n2所以i1H =n H -2n2n2=—86.解:(1 )•判定轮系类型,确定传动比计算式轮系类型一因在一轮系运转时,齿轮2和2'的轴线相对于机架的位置不固定,且齿轮固定不转动,故为行星轮系;传动比公式一系杆转速n H须通过行星轮系的转化轮系(假想定轴轮系)传动比公式求得。
机械设计基础习题11-2

第11章 齿轮传动精选例题与解析例11-1 二级圆柱齿轮减速器,其中一级为直齿轮,另一级为斜齿轮。
试问斜齿轮传动应置于高速级还是低速级?为什么?若为直齿锥齿轮和圆柱齿轮组成减速器,锥齿轮传动应置于高速级还是低速级?为什么?答:在二级圆柱齿轮传动中,斜齿轮传动放在高速级,直齿轮传动放在低速级。
其原因有三点:1)斜齿轮传动工作平稳,在与直齿轮精度等级相同时允许更高的圆周速度,更适于高速。
2)将工作平稳的传动放在高速级,对下级的影响较小。
如将工作不很平稳的直齿轮传动放在高速级,则斜齿轮传动也不会平稳。
3)斜齿轮传动有轴向力,放在高速级轴向力较小,因为高速级的转矩较小。
由锥齿轮和斜齿轮组成的二级减速器,一般应将锥齿轮传动放在高速级。
其原因是:低速级的转矩较大,齿轮的尺寸和模数较大。
当锥齿轮的锥距R 和模数m 大时,加工困难,制造成本提高。
例11-2 一对齿轮传动,若按无限寿命考虑,如何判断其大小齿轮中哪个不易出现齿面点蚀?哪个不易发生齿根弯曲疲劳折断?答:一对齿轮的接触应力相等,哪个齿轮首先出现点蚀,取决于它们的许用接触应力][H σ,其中较小者容易出现齿面点蚀。
通常,小齿轮的硬度较大,极限应力lim σ较大,按无限寿命设计,小齿轮的许用接触应力][H σ 1 较大,不易出现齿面点蚀。
判断哪个齿轮先发生齿根弯曲疲劳折断,即比较两轮的弯曲疲劳强度,要比较两个齿轮的111][F Sa Fa Y Y σ和222][F Sa Fa YY σ,其比值较小者弯曲强度较高,不易发生轮齿疲劳折断。
、例11-3 图示双级斜齿圆柱齿轮减速器,高速级:m n =2 mm ,z 1=22,z 2 =95,︒=20n α,a =120,齿轮1为右旋;低速级:m n = 3 mm ,z 3 =25,z 4=79,︒=20n α,a =160。
主动轮转速n 1=960 r/min ,转向如图,传递功率P = 4 kW ,不计摩擦损失,试:(1) 标出各轮的转向和齿轮2的螺旋线方向; (2) 合理确定3、4轮的螺旋线方向;(3) 画出齿轮2、3 所受的各个分力; (4) 求出齿轮3所受3个分力的大小。
(完整版)机械设计基础齿轮传动设计例题

例1 设计用于带式输送机传动装置的闭式单级直齿圆柱齿轮传动。
传递功率P=2.7kW ,小齿轮转速n 1=350r/min ,传动比i=3.57。
输送机工作平稳,单向运转,两班工作制,齿轮对称布置,预期寿命10年,每年工作300天。
解:1. 选择齿轮精度等级、材料、齿数1)带式输送机属于一般机械,且转速不高,故初选择8级精度。
2)因载荷平稳,传递功率较小,可采用软齿面齿轮。
参考表5-6,小齿轮选用45钢调质处理,齿面硬度220~250HBS ,σHLim1=595MPa ,σFE1=230MPa ;大齿轮选用45钢正火处理,齿面硬度170~200HBS ,σHLim2=520MPa ,σFE2=200MPa 。
3)初选小齿轮齿数z 1=24,则z 2=iz 1=3.57×24=85.68,取z 2=87。
故实际传动比i=z 2/z 1=87/24=3.62,与要求的传动比3.57的误差小于3%。
对于齿面硬度小于350 HBS 的闭式软齿面齿轮传动,应按齿面接触强度设计,再按齿根弯曲强度校核。
2. 按齿面接触强度设计设计公式5-481d ≥1)查表5-8,原动机为电动机,工作机械是输送机,且工作平稳,取载荷系数K=1.2。
2)小齿轮传递的转矩 112.79550955073.671350P N m n T =⨯=⨯=⋅3)查表5-13,齿轮为软齿面,对称布置,取齿宽系数φd =1。
4)查表5-10,两齿轮材料都是锻钢,故取弹性系数Z E =189.8 MPa 1/2。
5)两齿轮为标准齿轮,且正确安装,故节点区域系数Z H =2.5,取重合度系数Z ε=0.9。
6)计算许用接触应力 N W X HLim H HZ Z Z Sσσ⎡⎤=⎣⎦①应力循环次数小齿轮N 1=60n 1jL h =60×350×1×(2×8×300×10)=10.08×108 大齿轮N 2= N 1/i=10.08×108/3.62=2.78×108②据齿轮材料、热处理以及N 1、N 2,查接触疲劳寿命系数图表,不允许出现点蚀,得接触疲劳寿命系数Z N1=1,Z N2=1,两齿轮均为软齿面故ZW=1,ZX=1。
第章齿轮传动答案 (1)

课程名:机械设计基础 (第四章) 题型 计算题、作图题考核点:齿轮机构的尺寸计算和齿轮啮合的特性 难度系数低难度 中等难度 高难度 题号加*表示* ** 分值6分 10分 15分1. 已知一对外啮合正常齿制标准直齿圆柱齿轮m=3mm ,z1=19,z2=41,试计算这对齿轮的分度圆直径、中心距。
(6分)解:两齿轮分度圆直径:d1=mz1=3×19=57mm d2=mz2=3×41=123mm中心距:a=(d1+d2)/2=(57+123)/2=90mm2.已知一对外啮合标准直齿圆柱齿轮的标准中心距a=160mm ,齿数z1=20,z2=60,求模数和分度圆直径。
(6分)解:由于a=m(z1+z2)/2 故模数m=2a/(z1+z2)=(2×160)/(20+60)=4mm分度圆直径:d1=mz1=4×20=80mm d2=mz2=4×60=240mm3.已知一正常齿制标准直齿圆柱齿轮的齿数z=25,齿顶圆直径Da=135mm ,求该齿轮的模数。
(6分)解:因正常齿制的齿顶高系数为1,Da=m(z+2)=135mm该齿轮的模数 m=135/(z+2)=135/(25+2)=5mm*4 已知一正常齿制标准直齿圆柱齿轮α=20°,m=10mm,z=40,试分别求出分度圆、齿顶圆上渐开线齿廓的曲率半径和压力角。
(10分)解:1)分度圆直径:D=mz=10×40=400mm 压力角:α=20°分度圆上渐开线齿廓的曲率半径:mm d 4.6820sin 2400sin 2=︒⨯==αρ 2)齿顶圆直径:Da=m(z+2)=10×(40+2)=420mm基圆直径:Db=Dcos α=400×cos20=375.877mm齿顶圆压力角:︒===--5.26420877.375cos cos 11Da Db a α 齿顶圆上渐开线齿廓的曲率半径:mm Da a a 7.935.26sin 2420sin 2=︒==αρ*5 试比较正常齿制渐开线标准直齿圆柱齿轮(外齿轮)的基圆和齿根圆,在什么条件下基圆大于齿根圆?什么条件下基圆小于齿根圆?(10分)解:基圆直径:Db=mzcos α齿根圆直径:Df=m(z-2h a *-2c *)=m(z -2-2×0.25)=m(z -2.5)令基圆>齿根圆:45.4120cos 15.2)5.2(cos =︒-<->z z m mz α 故齿数Z <42时,基圆直径>齿根圆直径;Z ≥42时,基圆直径<齿根圆直径。
(参考答案)机械设计基础试题库

《机械设计基础》课程试题库一、填空题1.在铰链四杆机构中,双曲柄机构的最短杆与最长杆长度之和小于等于其余两杆长度之和。
2.确定凸轮基圆半径的原则是在保证αmax≤[α]条件下,选择尽可能小的基圆半径。
3.一对齿轮传动中,大、小齿轮的齿根最大弯曲应力通常是不等的。
4.在设计V带传动时,V带的型号是根据计算功率和小带轮转速选取的。
5.对于两级斜齿圆柱齿轮传动,应使中间轴上的两个斜齿轮的旋向相同。
6.滚动轴承主要失效形式是疲劳点蚀和塑性变形。
7.在蜗杆传动中,一般蜗杆头数取Z1= 1、2、4 ,蜗杆头数越少,自锁性越好。
8.普通螺纹联接承受横向外载荷时,依靠接合面间的摩擦承载,螺栓本身受预紧力___作用,可能的失效形式为断裂。
9.平键联接中,两侧面是工作面,楔形键联接中,上下面是工作面。
10.对于闭式软齿面齿轮传动,主要按接触强度进行设计,而按弯曲强度进行校核。
11.蜗杆传动发热计算的目的是防止温升过高而产生齿面胶合失效。
12.带传动中,带上受的三种应力是拉应力,弯曲应力和离心拉应力。
最大应力发生在带的紧边开始绕上小带轮处。
13.链轮的转速高,节距大,齿数少,则链传动的动载荷就越大。
14.轴上的键槽通常采用铣削加工方法获得。
15.联轴器和离合器均可联接两轴,传递扭矩,两者的区别是前者在运动中不能分离,后者可以随时分离。
16.验算非液体摩擦滑动轴承的pv值是为了防止轴承过热而发生胶合;验算轴承速度v是为了防止轴承加速磨损或产生巨大热量。
普通三角形螺纹的牙型角为___60__度。
17.紧螺栓联接按拉伸强度计算时,考虑到拉伸应力和扭转切应力复合作用,应将拉抻载荷增大至___1.3____倍。
18.受轴向工作载荷的紧螺栓联接,设螺栓刚度C1远远小于被联接件的刚度C2,则不论工作载荷F是否变化,螺栓中的总拉力F接近___预紧力_____。
219.带传动中,带的弹性滑动是带传动的_____固有______特性,是_不可______避免的。
哈尔滨工程大学机械设计基础 第十一章 齿轮传动简答题

第十一章齿轮传动1.(1)闭式齿轮传动的主要失效形式及设计准则是什么?开式齿轮传动的主要失效形式及设计准则是什么?答:软齿面闭式齿轮传动的主要失效形式为齿面点蚀,故应先进行齿面接触疲劳强度校核,再进行齿根弯曲疲劳强度校核。
硬齿面闭式齿轮传动的主要失效形式是齿轮疲劳折断,故应先进行齿根弯曲疲劳强度校核,再进行齿面接触疲劳强度校核。
开式齿轮传动的主要失效形式是齿面磨损,一般只进行齿根弯曲疲劳强度校核,同时考虑磨损的影响将模数增加10%~15%。
(对于高速大功率的齿轮传动还要进行齿面抗胶合计算)2.(1)选择齿轮材料时,为何小齿轮的材料硬度要选得比大齿轮材料硬度高?答:因为小齿轮应力循环次数多,弯曲应力更大。
3.(1)提高轮齿的抗弯曲疲劳折断能力和齿面抗点蚀能力有哪些可能的措施?答:抗弯曲疲劳折断能力的措施:通过计算齿根弯曲疲劳强度来保证;增大齿根过渡圆角半径,消除加工刀痕,降低应力集中;增大轴和支承的刚度,减小局部载荷程度;使齿轮芯具有足够的韧性;在齿根处采取强化措施(喷丸或挤压)等。
齿面抗点蚀措施:通过计算齿面接触疲劳强度来保证;提高齿面硬度;减小齿面的粗糙度值;增加润滑油的粘度。
4.什么是硬齿面齿轮?什么是软齿面齿轮?各适用于什么场景?(此题略去)答:当齿面硬度大于350HBS时,称为硬齿面齿轮;当齿面硬度≤350HBS时,称为软齿面齿轮;硬齿面齿轮适用于高速、重载和精密仪器,而软齿面齿轮适用于对速度、载荷和精密度要求都不是很高的场合。
5.齿轮产生齿面磨损的主要原因是什么?它是哪一种齿轮传动的主要失效形式?防止磨损失效的最有效办法是什么?答:在齿轮传动时,当落入磨料性物质时,就会发生磨损,当齿轮表面比较粗糙时也会发生齿轮磨损;是开式齿轮传动的主要失效形式;最有效的方法就是改为闭式齿轮传动,其次是各种增大齿面硬度的方法。
6.齿面接触疲劳强度计算的计算点在何处?其计算的力学模型是什么?齿面接触疲劳强度针对何种失效形式?(此题略去)答:节点;两个半径为两齿轮接触点出曲率半径的圆柱之间的弹性接触;针对齿面点蚀失效形式。
《机械设计基础》精彩试题库_齿轮机构

1.以齿轮中心为圆心,过节点所作的圆称为圆。
2.能满足齿廓啮合定律的一对齿廓,称为齿廓。
3.一对渐开线齿廓不论在哪点啮合,其节点C在连心线上的位置均变化,从而保证实现角速比传动。
4.分度圆齿距p与 的比值定为标准值,称为。
5.渐开线直齿圆柱齿轮的基本参数有五个,即、、、齿顶高系数和径向间隙系数。
答:为了测量、计算和加工方便,分度圆上的模数和压力角要标准化。模数相同的标准齿轮齿厚、齿槽宽、齿顶高、齿根高和分度圆齿距相同。
2.如果齿轮齿条机构非标准安装时,其节圆、节圆压力角、啮合线、啮合角有无变化?
答:无变化。
13.斜齿圆柱齿轮的重合度大小与螺旋角有什么关系?
14.有两对标准安装的标准直齿圆柱齿轮传动,其中一对的有关参数为:m=5mm, =1,α=20°,Z1=24,Z2=45;另一对的有关参数为:m=2mm, =1,α=20°,Z1=24,Z2=45,试问这两对齿轮传动的重合度哪一对大?
15.若一对渐开线齿轮传动的重合度εα=1.4,它是否表示在一对齿轮的啮合过程中,有40%的时间在啮合区内有两对齿啮合,而其余的60%的时间只有一对齿啮合?
6.何谓理论啮合线段和实际啮合线段?何谓重合度?重合度等于1和小于1各会出现什么情况?重合度等于2表示什么意义?
7.何谓根切想象?什么条件下会发生根切现象?根切的齿轮有什么缺点?根切与齿数有什么关系?正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少?
8.何谓变位齿轮?为什么要使用变位齿轮?移距系数的正负是怎样规定的?正移距的变位齿轮其分度圆齿厚是增大还是减小?
6.压力角的大小和轮齿的形状有关。
7.当模数一定时,齿数越少,齿轮的几何尺寸越大,齿形的渐开线曲率越小,齿廓曲线越趋于平直。
《机械设计基础》试题及答案

《机械设计基础》试题及答案《机械设计基础》试题及答案下面是我收集整理的机械设计基础试题及答案,盼望对您有所关心!假如你觉得不错的话,欢迎共享!机械设计基础试题:1 齿轮传动为什么会产生齿面胶合?答案在高速和低速重载的齿轮传动中,齿面间压力大,相对滑动速度大,润滑油易被挤出,以及接触处产生高温,使相互熔焊、胶结在一起,两轮再运转,齿面从滑移方向撕裂下来,产生齿面胶合.2 齿轮传动中避开胶合的措施有哪些?答案两齿轮可用不同的材料配对使用、削减模数、降低滑动速度、采纳高粘度润滑油和在油中加抗胶合添加剂、以及采纳冷却措施等.3 齿轮传动中为什么会产生齿面塑性变形?答案由于齿面间的相对滑动,在重载齿轮传动中,产生较大的摩擦力,使软齿面上的金属产生塑性流淌,从而破坏了正确的齿形,这样就产生了塑性变形.4 齿轮传动常采纳哪些主要强度计算方法?答案弯曲疲惫强度计算、接触疲惫强度计算、抗磨损计算、抗胶合力量计算等.5 开式齿轮传动的设计计算准则是什么?答案先按弯曲疲惫强度设计计算,再加大模数以考虑磨损.6 闭式软齿面齿轮传动的设计计算准则是什么?答案先按齿面接触疲惫强度设计计算,再用弯曲强度校核计算。
7 为降低齿轮传动的齿面接触疲惫应力可采纳哪些措施?答案可以采纳加大齿轮分度圆直径、增大中心距、齿宽和齿数比、减小材料的弹性模量等,其中加大分度圆和中心距的方法最好,还有采纳提高齿面硬度等措施.8 为什么齿轮的齿形系数只与齿数有关?答案齿形系数只与轮齿的外形有关:当齿数增多、压力角增大时,齿形系数变小,使弯曲应力下降,齿形系数与模数无关。
9 如何提高齿轮的工作强度?答案加大齿轮模数、齿宽、齿轮直径、减小齿形系数(增加齿数),提高齿轮材料强度、齿面硬度、增大齿根圆角及降低根部粗糙度等方法.10 为什么在保证小齿轮弯曲强度足够的条件下,应尽可能取模数小些?答案由于模数取小、齿数增多,使传动的重合度增大、改善传动的平稳性和提高承载力量,还可削减轮齿切削量和切削时间.11 为什么齿轮传动中齿宽系数不宜太大?答案齿宽系数越大、轮齿越宽、其承载力量越高,但载荷沿齿宽分布的'不匀称性增加,故齿宽系数不宜太大。
《机械设计基础》试题库

《机械设计基础》试题库一、计算图示机构的自由度,并判断机构是否具有确定的运动。
(如有复合铰链、虚约束、局部自由度须指出)DEDCDDE二、轮系的计算1.在图示轮系中,已知各轮齿数为Z1=Z3=30,Z2=90,Z2’=40,Z3’=40,Z4=30,试求传动比i1H,并说明I、H轴的转向是否相同?2.在图示轮系中,已知各轮齿数为Z1 =15,Z2=20, Z2’ = Z3’= Z4=30, Z3=40,Z 5= 90,试求传动比IⅠⅡ,并说明I、Ⅱ轴的转向是否相同?3.在图示轮系中,已知各轮齿数为Z1=1(右旋蜗杆), Z2=40 ,Z2’= 24,Z3=72,Z,3=18,Z4= 114.1、该轮系属于何种轮系2、求轮系的传动比i1H,并在图中标出系杆H的转向。
4.在图示轮系中,已知各轮齿数为Z1= 20,Z2=30,Z 2’= 50, Z3=80, n1=50r/min,方向如图所示,试求nH的大小和方向。
5.在图示轮系中,已知各轮齿数为Z1= Z4=20,Z 2= Z5=30,Z3= Z6=100,试求传动比i1H。
ⅠⅠⅡ6.在图示轮系中,已知各轮齿数为Z 1=100, Z 2=40,Z 2’=30, Z 3=90, Z ,3=50, Z 4=2(右旋), n 1=200r/min ,n 4=1250r/min ,转向如图所示,试求n H的大小及方向。
7.在图示轮系中,已知各轮齿数为Z 1=15, Z 2=25,Z 2’=20, Z 3=20, Z 4=60,Z 4’= 55, n 1=110r/min ,转向如图所示,试求n h 的大小及转向。
8.某起重装置,其运动简图所图所示,已知各轮齿数为Z 1=Z 2=20,Z 3=60,Z 4=2(蜗杆), Z 5=40,n 1的转向如图所示,试求 1、该轮系属于何种轮系? 2、i 15的大小;3、此时重物W是上升还是下落?三、作图题(按作图规则作图,图线清晰) 1.凸轮为一偏心圆盘。
《机械设计基础》试题库_轮系

第5章 轮系习题与参考答案一、复习思考题1.为什么要应用轮系?试举出几个应用轮系的实例?2.何谓定轴轮系?何谓周转轮系?行星轮系与差动轮系有何区别? 3.什么叫惰轮?它在轮系中有什么作用?4.定轴轮系的传动比如何计算?式中(-1)m 有什么意义? 5.定轴轮系末端的转向怎样判别?6.如果轮系的末端轴是螺旋传动,应如何计算螺母的移动量?二、填空题1.由若干对齿轮组成的齿轮机构称为 。
2.根据轮系中齿轮的几何轴线是否固定,可将轮系分 轮系、 轮系和 轮系三种。
3.对平面定轴轮系,始末两齿轮转向关系可用传动比计算公式中 的符号来判定。
4.行星轮系由 、 和 三种基本构件组成。
5.在定轴轮系中,每一个齿轮的回转轴线都是 的。
6.惰轮对 并无映响,但却能改变从动轮的 方向。
7.如果在齿轮传动中,其中有一个齿轮和它的 绕另一个 旋转,则这轮系就叫周转轮系。
8.旋转齿轮的几何轴线位置均 的轮系,称为定轴轮系。
9.轮系中 两轮 之比,称为轮系的传动比。
10.加惰轮的轮系只能改变 的旋转方向,不能改变轮系的 。
11.一对齿轮的传动比,若考虑两轮旋转方向的同异,可写成±==21n n i ——。
12.定轴轮系的传动比,等于组成该轮系的所有 轮齿数连乘积与所有 轮齿数连乘积之比。
13.在周转转系中,凡具有 几何轴线的齿轮,称中心轮,凡具有 几何轴线的齿轮,称为行星轮,支持行星轮并和它一起绕固定几何轴线旋转的构件,称为 。
14.周转轮系中,只有一个 时的轮系称为行星轮系。
15.转系可获得 的传动比,并可作 距离的传动。
16.转系可以实现 要求和 要求。
17.转系可以运动,也可以运动。
18.采用周转轮系可将两个独立运动为一个运动,或将一个独立的运动成两个独立的运动。
19.差动轮系的主要结构特点,是有两个。
20.周转轮系结构尺寸,重量较。
21.周转轮系可获得的传动比和的功率传递。
三、判断题1.转系可分为定轴轮系和周转轮系两种。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
13.标准直齿圆柱齿轮不发生根切的最少齿数为 17
。
二、判断题:
1.模数没有单位,只有大小。
(× )
2.齿轮的标准压力角和标准模数都在分度圆上。
(√)
3.单个齿轮既有分度圆,又有节圆。
(×)
4.斜齿轮具有两种模数,其中以端面模数作为标准模数。
(×)
5.标准直齿圆锥齿轮,规定以小端的几何参数为标准值。
使小齿轮的齿面硬度比大齿轮 大 。
10.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时,
这对齿轮的中心距为
a
m 2
(z的渐开线直齿圆柱标准齿轮,节圆与
分度圆
重合,啮合
角在数值上等于
分度圆
上的压力角。
12.相啮合的一对直齿圆柱齿轮的渐开线齿廓,其接触点的轨迹是一条 直 线。
___C___。
A. 82
B. 80
C. 78
D.76
14.对齿面硬度 HB≤350 的闭式齿轮传动,主要的失效形式是___B____。
A.轮齿疲劳折断 B.齿面点蚀 C.齿面磨损 D.齿面胶合 E.齿面塑性变形
15.开式齿轮传动的主要失效形式是___C____。
A.轮齿疲劳折断 B.齿面点蚀 C.齿面磨损 D.齿面胶合 E.齿面塑性变形
√
二、选择题:
1. B 当主动件作连续运动时,从动件能够产生周期性的时停、时动的运动。
A.只有间歇运动机构,才能实现 B.除间歇运动机构外,其他机构也能实现
C. 只有齿轮机构,才能实现
D. 只有凸轮机构,才能实现
2.棘轮机构的主动件是 B 。
A.棘轮 B.驱动棘爪 C.止回棘爪 D. 以上均不是
3.若使槽轮机构τ增大,需要_ A _.
C.只需按接触强度计算
D.只需按弯曲强度计算
18. 在计算齿轮的弯曲强度时,把齿轮看作一悬臂梁,并假定全部载荷作用于轮齿的__A____,
以这时的齿根弯曲应力作为计算强度的依据。
A.齿根处 B.节圆处 C 齿顶处
19. 选择齿轮的结构形式(实心式、辐板式、轮辐式)和毛坯获得的方法(棒料车削,锻造、
(×)
6.标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距。
(×)
7.所谓直齿圆柱标准齿轮就是分度圆上的压力角和模数均为标准值的齿轮。 ( × )
8.变位系数
的渐开线直齿圆柱齿轮一定是标准齿轮。
(√)
三、选择题:
1.渐开线上任意一点的法线必_____B____-基圆。
A.交于
B.切于 C.没关系
2.标准渐开线齿轮,影响齿轮齿廓形状的是______A_______。
为 分度圆
。
3.如果分度圆上的压力角等于 20 ,模数取的是 标准值 ,齿顶高系数和顶隙系数均为标
准值,齿厚和齿间宽度 相等 的齿轮,就称为标准齿轮。
4.已知一标准直齿圆柱齿轮 Z=30,h=22.5,m=____10______,da=_____320______。
5.标准斜齿轮的正确啮合条件是:__mn1= mn2,_ αn1=_αn2_,β1=-β2__。
A.增加销数 B.减少径向槽数 C.加快拔盘转速 D.以上均不是
齿轮传动
圆锥齿轮传动
一、填空:
1.渐开线上各点压力角等于___ arccos(rb / r) _____;越远离基圆,压力角越_大___;
基圆压力角等于_____0______。
2.把齿轮某一圆周上的比值 Pk/л规定为标准值并使该圆上的压力角也为标准值,这个圆称
B. m =m =m , α =α =α , h =h
C. m =m =m , α =α =α , β =β
D. m =m =m , αn1=αn2=α , -β =β
9.标准直齿圆锥齿轮规定它 B 的几何参数为标准值。
A. 小端
B.大端 C.小端或大端
10.正常标准直齿圆柱齿轮的齿根高 B
。
A.与齿顶高相等 B.比齿顶高大 C.比齿顶高小 D.与齿顶高相比,可能大也可能小
11.一对标准直齿园柱齿轮传动,模数为 2mm,齿数分别为 20、30,则两齿轮传动的中心
距为 C 。
A.100 mm B.200 mm
C.50mm D.25 mm
12. 一对齿轮要正确啮合,它们的___D___必须相等。
A.直径 B.宽度 C.齿数 D.摸数
13. 一标准直齿圆柱齿轮的齿距 Pt=15.7mm,齿顶圆直径 D0=400mm,则该齿轮的齿数为
A.齿轮的基圆半径 B.齿轮的分度圆半径 C.齿轮的节圆半径 D.齿轮的任意圆半径
3.一对渐开线齿轮连续传动的条件为: A
A.ε≥1 B.ε≥2
C.ε≤1
D.ε≥1.3
4.渐开线上各点的压力角 B ,基圆上压力角 D 。
A.相等
B.不相等
C.不等于零
D.等于零
5.对于齿数相同的齿轮,模数越大 ,齿轮的几何尺寸和齿轮的承载能力 A 。
机械设计基础试题库
其他常用机构
一、判断题:
1.单向间歇运动的棘轮机构,必须要有止回棘爪。
√
2.棘轮机构和槽轮机构的主动件,都是作往复摆动运动的。
×
3.槽轮机构必须有锁止圆弧。
√
4.止回棘爪和锁止圆弧的作用是相同的。
√
5.摩擦式棘轮机构是“无级”传动的。
√
6.槽轮机构运动系数τ恒小于 0.5.
×
7.棘轮机构运动平稳性差,而槽轮机构运动平稳性好。
A. 越大 B.越小 C.不变化
6.斜齿轮有规定以 A 为标准值。
A.法面模数 B.端面模数 C. 法面模数或端面模数 D. 以上均不是
7.斜齿轮规定以 A 为标准值。
A.法面压力角 B.端面压力角 C. 齿顶压力角 D. 齿根压力角
8.标准斜齿圆柱齿轮内啮合的正确啮合条件是 A
。
A. m =m =mn ,α =α =αn , β =β
16. 对于齿面硬度 HB≤350 的闭式齿轮传动,设计时一般__A___。
A.先按接触强度条件计算 B.先按弯曲强度条件计算 C.先按磨损条件计算 D.先按胶合条件计
算
17. 对于开式齿轮传动,在工程设计中,一般___D___。
A.按接触强度计算齿轮尺寸,再验算弯曲强度
B.按弯曲强度计算齿轮尺寸,再验算接触强度
6.直齿圆锥齿轮的正确啮合条件是:_ m1=m2,α1=_α2_。
7.直齿圆柱齿轮在传动中,齿形上所受的正压力可分解成__圆周___力,_径向___力。
8.渐开线标准直齿圆柱齿轮连续传动的条件是: 重合度大于等于 1
。
9.在一对互相啮合传动的齿轮中,小齿轮工作次数多,考虑两轮的使用寿命大致接近,往往
