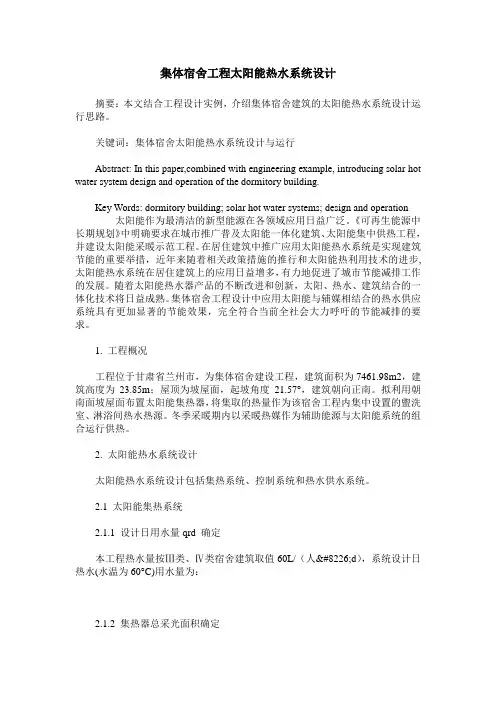

宿舍热水设计计算(终审稿)
集体宿舍工程太阳能热水系统设计
集体宿舍工程太阳能热水系统设计摘要：本文结合工程设计实例，介绍集体宿舍建筑的太阳能热水系统设计运行思路。
关键词：集体宿舍太阳能热水系统设计与运行Abstract: In this paper,combined with engineering example, introducing solar hot water system design and operation of the dormitory building.Key Words: dormitory building; solar hot water systems; design and operation 太阳能作为最清洁的新型能源在各领域应用日益广泛。
《可再生能源中长期规划》中明确要求在城市推广普及太阳能一体化建筑、太阳能集中供热工程，并建设太阳能采暖示范工程。
在居住建筑中推广应用太阳能热水系统是实现建筑节能的重要举措，近年来随着相关政策措施的推行和太阳能热利用技术的进步, 太阳能热水系统在居住建筑上的应用日益增多，有力地促进了城市节能减排工作的发展。
随着太阳能热水器产品的不断改进和创新，太阳、热水、建筑结合的一体化技术将日益成熟。
集体宿舍工程设计中应用太阳能与辅媒相结合的热水供应系统具有更加显著的节能效果，完全符合当前全社会大力呼吁的节能减排的要求。
1. 工程概况工程位于甘肃省兰州市，为集体宿舍建设工程，建筑面积为7461.98m2，建筑高度为23.85m；屋顶为坡屋面，起坡角度21.57°，建筑朝向正南。
拟利用朝南面坡屋面布置太阳能集热器，将集取的热量作为该宿舍工程内集中设置的盥洗室、淋浴间热水热源。
冬季采暖期内以采暖热媒作为辅助能源与太阳能系统的组合运行供热。
2. 太阳能热水系统设计太阳能热水系统设计包括集热系统、控制系统和热水供水系统。
2.1 太阳能集热系统2.1.1 设计日用水量qrd 确定本工程热水量按Ⅲ类、Ⅳ类宿舍建筑取值60L/（人•d），系统设计日热水(水温为60°C)用水量为：2.1.2 集热器总采光面积确定本工程选用真空太阳能集热器，每块集热器面积为5.4m2。
关于宿舍热水供应方案分析报告
关于宿舍热水供应方案分析报告关于宿舍热水供应方案分析报告为了合理使用资源，降低支出成本，针对宿舍热水的供应现可行方案共计三种，分别是热泵供应、日用燃气供应、工业锅炉供应。
经调查统计后，上述三类供应方案成本支出表如下：参数指标：使用人数800人，水温升高35℃，日用水量32t (水的密度p=1kg/ m3 ) 用水量为32000L，1升水的温度升度1℃所需热量为1 C(大卡)。
设总热量为Q，用水量为M，水温升高值△T 产热值C，热效P，即得能耗值R=Q/C/P Q= M*△T热泵供应：能源介质：电能设备投资成本：292865元（见附表）1KWH可产热值=860C(大卡) 热泵热效率为3.21 m3水使用热泵能耗值R=Q（1000x35）/C(860C)/3.2=12.7注：1 m3=1000L 1000L的质量为1t工业用电价1元/KWH 即加热1t 水所需电费为工业锅炉供应：能源介质：天燃气设备投资成本：165240元（见附表）1 m3可产热值=8600C(大卡) 工业锅炉热效率为0.81 m3水使用工业锅炉供就热水能耗值R=Q（1000x35）/C(8600C)/0.8=5.1注：1 m3=1000L 1000L的质量为1t工业用气价3.5元/ m3即加热1t 水所需需燃气费为日用燃气供应：能源介质：天燃气强排式热水器成本400元/台，共需150台，设备投资成本：60000元1 m3可产热值=8600C(大卡) 日用燃气热效率为0.951 m3水使用工业锅炉供就热水能耗值R=Q（1000x35）/C(8600C)/0.95=4.28注：1 m3=1000L 1000L的质量为1t工业用气价2.47元/ m3即加热1t 水所需需燃气费为对比分析：不能供热方式能耗值不能供热方式设备投资成本制表：审核：日期：。
工厂空气能热水工程宿舍热水系统设计方案
工厂宿舍热水系统设计方案1、工厂宿舍用水量计算：花洒集体浴室按50~80升/人计算；桶提按20~25升/人计算。
2、空气能主机选择：根据上海、江苏、浙江地区，主机匹数和用水量每吨的配比至少在1.5匹:1吨水，选择性能稳定、能效比高、抗低温的的北方主机。
3、为防止浪费控制热水工程可以采用IC卡端口进行控制，用户通过预先在IC卡中储值，在使用中就可以根据自己的需要通过刷卡来取水，杜绝了某些人用水的浪费和用水不均。
4、用水人数比较稳定，用水时间比较集中，可以设计定时定点供水或者各个宿舍分别定点供水。
5、不锈钢保温水箱容量的选择：空气能热水器系统是一种蓄热式的热水器，储存热水的多少要根据每天的使用量、使用习惯来计算的水箱的容量，保温水箱容量一般选60-100%之间。
保温水箱的保温层一般在5公分左右，必须能够保证24小时内整个水箱内的热水温降不超过5℃.①如果每天储存热水太多用不完的话，需要消耗一定的电能保温，这样会浪费一定的电费。
②如果每天储存热水太少的话，如果用水量过大，储存的热水不够用，主机立即产水是来不及。
6、回水系统（室内热水管网恒温-即开即热）根据水箱距离用水点的远近或根据用水习惯选择是否加装热水管路循环预热系统回水控制有三种：①热水管网24小时恒温②根据用水时间段定时回水③用水时再回水7、热水增压泵（供水泵）的选择，根据用水点和热水箱的落差、多少个用水点、供水管路的阻力，选择供水泵的扬程、流量、功率等参数（可选择定频或变频水泵）。
8、水箱、主机放置位置根据热水需求量及满足楼层建筑的屋顶承重能力决定水箱大小及个数，避免水箱过重而超过屋顶承重。
9、后期运行成本降低的解决方案：上海克青具有强大的技术整合力，可实现空气能热水器、太阳能热水器、地源热泵、电热水器等所有制热方式的联合供热设计。
10、不破坏建筑外观形象:空气能热水系统可以实现集中热水供应，将热水机组和水箱统一安装在客户指定的位置，然后通过建筑内的热水供应管网，将热水输送到每个用户端口，从而保证不会破坏现有建筑的外观形象。
宿舍给水计算书
× Kh=
186.24 24
× 2.5=19.40 m3/d
0.75 6.75 7.5 8.25 16.5 33 49.5 66 82.5
0.15 1.35 1.5 1.65 2.27 2.76 3.13 3.45 3.72 4.81
15 32 32 32 40 50 50 50 50 70 70 80 80
0.75 1.32 1.47 1.62 1.36 1.04 1.19 1.31 1.41 1.21 1.47 1.14 1.25
宿舍卫生间给水系统计算
给水管网水力计算表
计 算 管 当 量 设计秒 管 径 流速 v (m/s) 段编号 总数 流 量 DN Ng qg(L/s) (mm) 每 米 水 管 段 沿程水头损 沿程水头 头损失 i 长度 失 hy=iL 损失累计 hy (kPa/m) L(m) (kPa/m)
1—2 2—3 3—4 4—5 5—6 6—7 7—8 8—9 9—10
0.564 0.591 0.698 0.837 0.456 0.376 0.265 0.314 0.360 0.219 0.308 0.158 0.186
2.5 1.2 0.5 1.1 3.2 3.2 3.2 3.2 7.8 7.2 7.2 7.2 3.4
1.410 0.709 0.349 0.920 1.459 1.203 0.848 1.005 2.808 1.577 2.218 1.138 0.632
1.410 2.119 2.468 3.388 4.847 6.050 6.898 7.903 10.711 12.288 14.506 15.644 16.276
10—11 165
11—12 247.5 5.64 12—13 330 6.34
热水系统计算书
热水系统计算一、热水系统：1．1．本工程宿舍设全日制集中热水供应系统。
1．2. 耗热量计算：冷、热水计算温度分别取值5℃和60℃；宿舍热水总耗热量计算：已知：用水计算单位数m=324 （床位）；热水用水定额qr=100升/每人每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=60℃；根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；再根据2009版《建筑给水排水设计规范》的表 5.3.1插值计算得小时变化系数Kh=4.534857 ；水的比热C=4.187kJ/kg℃；计算：设计小时耗热量Qh=(4.534857×324×100×4.187×(60－5)×0.98324)/24=1386189kJ/h=385kW。
1.3.设计小时总热水量：已知：设计小时耗热量＝385000W ；设计热水温度＝60℃；设计冷水温度＝5℃；计算：根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；设计小时热水量＝385000/(1.163×(60－5)×0.98324)＝6121.51L/h ，即6.12立方米/小时。
2.本工程热水系统供水分区同冷水给水系统。
其中3F～5F为供水一区，6F～11F为供水二区。
21.低区（3F～5F）宿舍热水耗热量计算：已知：用水计算单位数m=108 ；热水用水定额qr=100升/每人每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=60℃；根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；再根据2009版《建筑给水排水设计规范》的表5.3.1插值计算得小时变化系数Kh=4.8 ；水的比热C=4.187kJ/kg℃；计算：设计小时耗热量Qh=(4.8×108×100× 4.187×(60－5)×0.98324)/24=489079kJ/h=136kW。
某中学公寓楼热水开水系统设计
46 | CHINA HOUSING FACILITIESq 、minr q 为所选列r q 最大值与最小值；max m 、min m 为所选列使用人（床）数m 最大值与最小值。
带入前式参数得：3.204.804.801608015070120010015070h Ku u u u u ˄˅= 4.77b 、设计小时耗热量：h 16080 4.187(604)0.98324.77 1.1645123(/)24Q KJ h ×××−×=××=472023.07 |计算。
冷水总硬度（以碳酸钙计）为130m g ／L ，大于120m g ／L ，设备设计，式中：q x 为全日集中热水供应系统循环流量（L ／h ）；Q s 为配水管管道的热水温度差，取6℃。
0-1）计算，式中：式中：q x h 为循环水泵的流量（L ／h ）；K x 为相应10M p a ，本工程取循环水泵的扬程为10m 。
水持续时间为3h 。
淋浴喷头共48个，使用人数为2500人。
热水系统采水形式为上行下给。
热水供回水干管均设在浴室层顶，热水系统采用同管网。
采用小型燃气热水器，局部阻力损失小于1m ，基本可以实现冷热热水量14143L /h ，设计日用水量72m 3/d 。
环泵，在循环泵前设置温控装置，热水器配置电脑式控制器，可实现自，回水温度设定为50℃。
采用定温混合阀的双管热水供应系统，淋浴J 160-2011）[4]（以下简称《规程》）5.1.3条第1款公式0h cNn T C =计算。
2500人，每周洗浴人数按70%计，每周浴室开放时间按6天计；T h 为浴室宜定时开放，按2˜6h 计，本工程取3h ；C C 为淋浴器负荷能力[人配套沐浴设施的负荷能力”选用，本工程为无淋浴隔断间浴室，负荷能h 为设计小时耗热量（k J ／h ）；q h 为卫生器具热水的小时用水定额浴小间，小时用水量取500L ／h ；t r 1为使用温度（℃），按《标准》型卫生器具数，本工程仅计算淋浴器；b g 为同类型卫生器具的同时使用1.13586433(/)KJ h ×=系统部分。
宿舍热水方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：宿舍热水方案# 宿舍热水方案## 引言在宿舍中，提供舒适的热水供应对于居住环境的舒适度至关重要。
为了满足学生和其他居住者的需求，我们制定了一套宿舍热水方案。
本文将介绍该方案的主要组成部分，包括热水供应源、热水系统和温度控制。
## 热水供应源宿舍热水方案的首要任务是确保可靠的热水供应。
为了实现这一目标，我们建议选用以下热水供应源之一：1. 太阳能热水器：太阳能热水器利用太阳能将水加热，是一种环保且经济有效的选择。
它可以从太阳能板中吸收热量，并将其传输到水箱中。
太阳能热水器在大部分地区都可以提供稳定的热水供应。
2. 燃气热水器：燃气热水器使用天然气或液化石油气作为燃料，通过燃烧加热水。
这种类型的热水供应源通常具有较高的加热效率和稳定的热水供应。
然而，燃气热水器需要安装烟道等设施，以确保排放废气。
3. 电热水器：电热水器通过电能将水加热。
它们通常比太阳能热水器和燃气热水器更容易安装，并且在全天候都能提供热水。
然而，电热水器的运行成本相对较高。
在选择热水供应源时，我们建议综合考虑能源消耗、安装成本和操作便利性等因素来做出最终决策。
## 热水系统一旦确定了热水供应源，接下来需要设计一个合适的热水系统来分配热水到各个宿舍。
以下是一些可能的方案：1. 集中供热系统：这种系统将热水从热水供应源输送到整个宿舍楼。
热水可以通过水管网络分配到各个宿舍中的水龙头和淋浴器。
这种系统需要安装复杂的管道和泵等设施，以确保热水的供应稳定。
同时，集中供热系统还需要考虑热水的储存和循环问题。
2. 分布式供热系统：这种系统在每个宿舍中安装独立的热水供应装置。
每个宿舍都有自己的热水储存设备，可以独立供应热水。
这种系统的好处是每个宿舍都能够根据需求来控制热水的供应，但是系统的成本可能会比较高。
根据宿舍的规模和预算限制，我们建议选择适合的热水系统方案。
宿舍楼热水解决方案
宿舍楼太阳能热水系统设计方案一、工程基本情况1、建筑本工程位于xxx市，地理位置为：北纬xxx，为职工宿舍楼，正南朝向，平屋面共3层，建筑高度9m。
2、生活热水供应（1）设计太阳能热水集中式供水系统，24小时全日供应热水，双水箱，储热水箱和供热水箱；（2）太阳能集热器安装于楼顶平屋面上，采用支架固定安装；水箱、工作站等设备安装在屋顶设备间内。
（3）采用电作为辅助热源。
二、设计依据（1） GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术规范》（2） GB/T 20095-2006《太阳热水系统性能评定规范》（3） GB 50364-2005《民用建筑太阳热水系统应用技术规范》（4） GB 50015-2003《建筑给水排水设计规范》（5）GB/T 17581-1998《平板型太阳集热器》（6）GB/T 6424-1997《平板型太阳集热器技术条件》三、系统基本设计（1）根据xxx地区冬季寒冷结冰的特点，选用抗冻性强、热效率高、经济实惠的平板型太阳集热器。
（2）采用太阳能+辅助加热供热水的系统方案，并优先利用太阳能源。
在春夏秋三季，当阴雨天或太阳能不足时，用辅助加热补充热水；可根据现场情况与用户沟通后确定。
（3）根据现场条件，太阳能系统设计为强制循环系统，自动化与手动结合，方便管理。
（4）采用智能控制器，实现优先利用太阳能加热，当太阳能不足时，再启动电辅助加热。
3.1集热面积及用热水量确定根据用水量情况，屋顶集热器共80块，总面积160㎡，有效集热面积148㎡。
根据GB/T 50364—2005《民用建筑太阳能热水系统应用技术规范》理论计算可提供热水量10m3/天。
3.2太阳能系统原理图（见后附图）系统运行原理：1、在集热器出口处和保温水箱中各安装一个温度探头，当集热器里的温度T1与水箱里的温度T2形成的温差△T大于5℃时，太阳能循环泵启动，高温工质通过板式换热器与水箱里的低温水进行换热。
浅谈宿舍热泵热水系统计算和设备选型
浅谈宿舍热泵热水系统计算和设备选型摘要：本文通过某中学宿舍生活热水系统工程实例对集中热水供应系统设计涉及到的设计参数的选取、耗（供）热量计算和主要设备选型等问题进行阐述和探讨。
关键词：定时集中热水供应系统；空气源热泵；设计小时耗（供）热量；设备选型；建筑生活热水供应系统是现代生活必不可少的重要设施，也是耗能较大的设施之一。
学校学生宿舍管路设计较为复杂，且用水高峰时间较为集中，对集中热水供应系统设计要求更高。
现以一工程实例阐述宿舍集中热水供应系统的相关计算和主要设备选型。
（一）工程概况该项目为江门市骏凯豪庭中小学校（全日制学校），位于江门新会。
项目分别由中学综合楼、小学综合楼、教学楼、体育馆、幼儿园和配套公建组成。
其中中学综合楼和小学综合楼的宿舍采用集中热水供应系统。
因两栋建筑相距较远，且相对独立，故各自设置独立热水系统。
现以中学宿舍为例进行相关计算和设备选型（小学宿舍热水系统类同）。
中学综合楼首层为饭堂，2~4层为宿舍，共117间宿舍，每间宿舍10人，属III、IV类宿舍（最高日热水用水定额40~80L/人*日），总住宿人数1170人。
每间宿舍内有两个淋浴间（蹲位设于淋浴间内）、两个盥洗盆。
系统供应淋浴、盥洗用热水。
（二）系统选择通过对不同类型热水系统的能耗和投入成本对比分析，最终选用空气源热泵供热水方式。
因江门地区最冷月平均气温不彽于10℃,故不需设置辅助热源。
为使系统冷热水供水压力平衡、降低能耗，系统采用闭式承压保温水箱蓄热。
蓄热水箱及加热设备设于天面。
因最高日用热水量大于30m3，故在天面热水回水管上设置膨胀罐。
热水管网采用同程布置，确保用水点能及时出热水，避免造成不必要的浪费。
（三）空气源热泵的选型中学宿舍用水特别集中，主要集中在17:00~19:00、21:00~22:00两个时段，其中17:00~22:00热水用量占全天用水量的70%~80%以上，见下图：因宿舍用水具有很明显特点：用水时间集中，洗漱时间短、学生多、用水器具少、热水采用IC卡收费，故实际可视为定时供应热水。
宿舍给水计算
器具名淋浴器大便器冲洗水箱水槽水嘴洗脸盆b(同时百分数)0.80.70.81q 0（L/s）（括号内为热水）0.15（0.1）0.10.20.15（0.1）管段号水槽末端123大便器段123入户关干管12v 0.80.80.80.80.80.80.81 1.4q p (L/S)0.10.160.240.10.190.260.52 1.04 1.56DN(m)=SQRT(4*q p *0.001/(v*3.14159))0.0126160.015960.01950.012620.0170.02030.02880.0360.038DN(mm)12.6156715.957719.54412.615717.3920.34228.76836.3937.67阻力计算d j （m）0.020.020.020.0320.040.04q g (L/S)0.10.160.240.52 1.04 1.56i(Kpa/m)0.0841080.200660.42480.180.2190.464沿程长0.7580.326 4.126 4.532 3.6 3.6沿程阻力（KPa）0.0637540.06541 1.75290.8160.788 1.669局部阻力当量长度10.21 3.10.50.5局部阻力0.0841080.040130.42480.55810.1090.232管段个数2211额定流量0.10.20.150.15同时百分数0.50.80.60.2设计秒流量0.10.320.090.030.48纠正设计秒流量0.10.320.67 1.34 2.68水流速度11111DN(m)0.0112840.020190.02920.04130.058DN(mm)11.283820.185129.20741.30558.41管段12小便器3小便器用途系数a 1.5 1.5给水当量Ng 0.75 1.50.5 1.531q g (L/s)0.2598080.367420.21210.36740.520.30.150.30.10.30.520.2流速v（m/s）0.80.80.80.80.80.8DN（m）0.0154510.021850.01260.02190.0290.018q p =∑q 0*n 0*b卫生间分散型集中型同时百分数计算方法水箱承压计算3给立管12345热水循环回水秒流量计算1.4 1.5 1.5 1.5 1.5 1.5Q h2.08 2.883.4 3.924.44 4.96q h=淋浴（240）水嘴（60）（L/S）0.0430.0494430.053720.0580.061390.0649△t=3543.4949.4431253.721657.6861.3904964.886n淋浴=36，n水嘴=2b=10.05总计0.050.050.050.0650.0651248563.42.08 2.883.4 3.924.44 4.96总计0.2660.4861210.660850.860.3017330.3703q x=Qh/(C*△t*ρ)单位L/S3.6 5.4 3.6 3.6 3.6 1.90.5522222220.958 6.1142.6250552.37907 3.096 1.0862390.70379.88972.1 4.80.60.60.8 2.40.559 2.0082.3333820.396510.5160.2413860.8888 4.3768.12114.266热水箱承压=0.24-0.14=0.1MPa122 2.50.4240.4740.40.4740.810.0250.025热水管管径计算热水1234567890.80.80.80.80.80.80.8110.10.160.240.320.40.480.560.640.72 0.0126156680.0159580.0195440.0225680.0252310.027640.0298540.0285460.030278 12.6156679415.957719.5441122.5675925.2313427.6395429.8541228.54630.2776循环水计算0.040.0250.0320.040.050.05总计0.550.1380.1380.2760.4140.550.0673740.0514830.0154720.0188150.0134380.02272714.519.15 5.6 3.6 3.6240.9769210.9858930.0866440.0677340.0483750.545445 2.711017.1 1.8 2.20.50.68.80.4783540.0926690.0340390.0094070.0080630.1999960.8225283.533538水泵设计秒流量0.414L/S，杨程3.5m3456进户3.54.55.56.5110.5612486080.6363960.7035620.7648530.9949870.5612486080.6363960.7035620.7648530.9949871111 1.20.0267320880.0284660.029930.0312060.032492主管21.2 1.4 1.5 1.442.16 2.88 0.0390880.0443220.049443 39.0882244.3218749.44312。
高层宿舍建筑集中热水供应系统设计
高层宿舍建筑集中热水供应系统设计摘要：以深圳大学西丽校区南区宿舍为例，浅述高层宿舍热水供应系统设计、太阳能计算等。
关键词：高层宿舍；热水系统；太阳能计算一、工程概况本建筑工程位于深圳大学西丽校区南区，总建筑面积约72024.51㎡,其中规定建筑面积为66222.45㎡，一栋建筑总高度79.7m的宿舍，由A、B、C三部分拼接组成，其中A部分有24层（1~2层为学生食堂，3~4层为架空层，5~24层为学生宿舍），建筑高度为79.7m；B 部分有9层（1~2层为架空层，3~9层为学生宿舍），建筑高度为31.65m ；C部分有18层(1~2层为架空层，3~18层为学生宿舍) ，建筑高度为60.5m。
属于一类高层建筑。
二、集中生活热水供应系统简述本工程应学校要求，淋浴设置全日制集中热水系统。
宿舍部分分区设置集中太阳能热水供应系统，辅助热源为空气源热泵；因建筑专业将B区屋面作为学生活动屋面及消防连通屋顶，所以本工程仅在A区、C区屋面设置太阳能集热器；A区宿舍分高、低区设置独立的太阳热水供应系统，其水箱等均设置于A区宿舍屋面；C区宿舍高区设置独立的太阳能集中热水供应系统，C区低区及B区合用低区太阳能集中供应热水系统，其水箱等均设置于C区屋面。
1.室内生活热水给水系统竖向分区(热水分区与给水分区一致):（1）A区宿舍：5~12层由设于A区屋面高区太阳能集中热水供应系统供给；13~24层由设于A区屋面低区太阳能集中热水供应系统供给；（2）B区宿舍：3~9层设于C区屋面低区太阳能集中热水供应系统供给；（3）C区宿舍：3~11层由设于C区屋面高区太阳能集中热水供应系统供给；12~8层由设于C区屋面低区太阳能集中热水供应系统供给；2.太阳热水供应系统均采用上行下给、同程布置的供水方式；3.各区生活用水最不利点水压不小于0.10Mpa，最低卫生器具处用水压力大于0.20Mpa 时采用恒压式减压阀减压供水。
三、太阳能计算（一）设计参数1、设计日用热水定额：q=50L/人.日；2、深圳地区最低水温取10℃；3、热水温度55℃；4、集热器采光面上年平均日太阳辐射量（Jt）：Jt=14700KJ/m2.d；5、贮水箱和管路的热损失率（ηl）取ηl =0.20；6、太阳能的保证率f，取f=0.5；7、集热器的年平均集热效率（ηj）取ηj =0.47；（二）集热器面积计算水升温所需热量(热水密度取1.0)：Q w =Cw·M·△t式中：C w—水的比热=4.187KJ/Kg·℃。
毕业设计宿舍楼给排水设计计算书
毕业设计宿舍楼给排水设计计算书The Standardization Office was revised on the afternoon of December 13, 2020毕业设计给排水设计计算书一、工程概况本建筑为某高校六层学生公寓楼(层高米),共有宿舍103间（其中，四人间宿舍12×6+5=77间、两人间宿舍6×6=36间、两间会客室、一间值班室、自修室五间）。
给水工程根据设计资料，已知室外给水管网常年可保证的工作水压仅为200Kpa，故室内给水拟采用上、下区供水方式。
即一至三层由室外给水管网直接供水，采用下行上给方式，四至六层采用水泵、水箱联合供水方式，管网上行下给。
因为市政给水部门不允许从市政管网直接抽水，故在建筑物旁设置一贮水池。
屋顶水箱设水位继电器自动启闭水泵。
1、排水工程采用污水、废水合流排放方式。
2、消防给水本建筑属二类建筑，设室内、外消火栓给水系统。
（详见计算）3、管道的平面布置室外给水排水管道布置详见水施图中底层给水排水平面图。
二、设计计算1、给水系统水力计算(1) 给水用水定额及时变化系数Q d=200L/人.天,时变化系数 Kh=(2) 最高日用水量Q d=mq d=（77×4+36×2+2）×200／1000=d，值班室按两人估计；(3) 最高日最大时用水量Q h= T=×24= m3/h≈8m3/h(4) 设计秒流量q g=α√Ng+kNg本工程为集体宿舍,查表得α=,K=0所以,qg=×√Ng=√Ng(5) 屋顶水箱容积计算一至三层虽然不由水箱供水，但是考虑市政给水事故停水，水箱仍应短时供下区用水（下区设置连同管）故水箱容积应按一至六层全部用水确定。
V生活调节水=15% Q d=×= m3V消防=10×60×Q x=10×60×5/1000=3 m3V有效=+3= m3≈15m3水箱尺寸：长×宽×高=××+=××其中为水箱超高选用标准水箱：S151(一)页13,长×宽×高=××(6) 水池贮水容积V生活调节水=12% Q d=×= m3V消防=20×2×3600／1000=144 m3V有效=+144= m3水池尺寸：长×宽×高=10××+=10××其中为水池超高(7) 水泵选择H=H1+H2+H3+H4= =++20=Q h= T=×24=h==S吸水管采用DN80的镀锌管 V=S i=m压水管采用DN80的镀锌管 V= L/S i=m(8) 给水管网水力计算四人间宿舍均配有低位水箱蹲式大便器一套,洗脸盆两个，淋浴器一个，双格盥洗槽一个，给水管材为塑料管；两人间宿舍均配有低位水箱坐式大便器一套,洗脸盆一个，浴缸一个、双格盥洗槽一个，给水管材为塑料管。
公寓楼给排水设计计算书【模板范本】
给排水设计计算书一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003（2009年版);2、《建筑设计防火规范》GB 50016-2006;3、《建筑灭火器配置设计规范》GBJ50140-2005;4、其它现行的有关设计规范、规程和规定;5、有关主管部门对方案设计的审查意见；6、业主提出的设计要求；7、建筑工种提供的图纸; 二、设计范围：本建筑室内生活给水、污水、消防系统及建筑灭火器配置设计。
三、给水系统：1、给水水源和系统：本工程室外给水水源为一路供水;市政给水管网供水压力为 0.250MPa 。
2、用水量计算： 最高日，最大时用水量计算书按照建筑给水排水设计规范 （GB 50015-2003）(2009年版）进行计算3、设计秒流量计算:采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式 g N 2.0α=g q式中:q g —计算管段的给水设计秒流量（L/s ）N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：2。
5建筑类型：宿舍(Ⅰ、Ⅱ类）、旅馆、招待所、宾馆四、排水系统1、根据规范《建筑给水排水设计规范》GB 50015—2003第4.4。
5条排水管道设计秒流量按下式max12.0q N q p p +=α式中α=2。
0，洗涤盆当量取1。
0，洗脸盆当量取0.75,大便器当量取4.5，淋浴器当量取0.45，小便器当量取0。
5，计算各排水立管管径见图中所示 2、排水计算如下：采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式max 12.0q N q p p +=α式中： q p -计算管段的排水设计秒流量(L/s ） N p -计算管段的卫生器具排水当量总数 q max —计算管段上最大一个卫生器具的排水流量(L/s ） α—根据建筑物用途而定的系数:1。
宿舍热水设计计算
宿舍热水设计计算公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]热水供应系统规划简介三已知条件:员工宿舍3栋 ,每栋地上6层,干部1栋1员工宿舍每栋8人房共220间,共1760人 (440支淋浴器)2员工宿舍每栋8人房共210间,共1680人 (420支淋浴器)3员工宿舍每栋8人房共185间,共1480人 (370支淋浴器)4员工宿舍每栋4人房共119间,共476人(119支淋浴器)A)设计重点: 供水温度的稳定,供水压力的稳定,热水供应的速度B)需求量计算一般集体宿舍shower一人次的用水量为70 L ~ 100 L (based on 40?C)，取85 L为设计值假设冷水最冷平均供应温度为15?C, 热水供应温度为60?C<一>1栋1)以锅炉为能源1760人次x85L/人次 (based on 40?C Shower用水) x %(热水比例)= 83,118L/Day (based on 60?C供水)热水升温所需热能(?T = 45?C，based on 15?C ? 60?C)83,118L/Day x 45 =3,740,310Kcal/Day3,740,310Kcal/Day (考虑热损) =4,114,341Kcal/Day若供应热水时间每日大约集中为2~3Hr则建议锅炉选择为4,114,341Kcal x90%(每天洗澡使用比率) ÷=1,481,163Kcal/Hr----1722kw 建议锅炉采850kw x 2台热水产能4,292GPH (?T = 45?C)/台 = GPM/台考虑SHOWER 瞬间用量440支 x 3GPM/支 x 40%(同时使用率)=528GPM(528GPM – x 25 min ÷(考虑有效容积)=11324GAL=42,861L? 供水区设置15000Lx 1座+30000Lx 1座2)以热泵为能源1760人次x85L/人次 (based on 40?C Shower用水) %(热水比例) x90%(每天洗澡使用比率)= 74,806L/Day (based on 60?C供水)考虑利用非用水时间及离峰电力---每天运转10hr(01:00~06:00 10:00~15:00 )则74,806L/Day x45(?T =45?C，based on 15?C ? 60?C) (考虑热损) ÷10Hr=370,290Kcal/Hr=431KW-----------建议设置出力431KW热泵- --------耗电量约144KW(能耗比以3计)74,806L/Day÷(考虑有效容积) =88007L-建议设置30000L热水储存槽3座3)以太阳能搭配瓦斯锅炉 (也可搭配热泵)为主的热水系统3-1)以太阳能搭配瓦斯锅炉其中广州地区的全年太阳能曝辐量指标为:5,430MJ/m2B).一般依据广州地区的气象统计,全年的晴天数占71%以上,以260天计,太阳能曝辐量指标为:5,430MJ/m25,430MJ/m2 x 1000÷÷260 =4,988 Kcal/m2-----每天太阳能曝辐量C).太阳能热水系统配置及首次投资4,988Kcal/m2 x 60%(太阳能板效率)=2,993Kcal/m2-----每天太阳能板能吸收曝辐量依1760人用水,(A)春,秋两季:洗澡水温以38?C计,冷水以18?C供应计,热水以60?供应计------温升42?C,1760人x 85L/人%(热水比例) x42(温升)平均使用率(90%洗澡) (考虑热损)÷ 2,993Kcal/m2=1010m21760人x 85L/人平均使用率%(热水比例) ÷=75,430L(B)夏季: 洗澡水温以38?C计,冷水以22?C供应计,热水以60?C供应计------温升38?C1760人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损) ÷ 2,993Kcal/m2=644 m21760人x 85L/人平均使用率%(热水比例) ÷=54,187L(C)冬季: 洗澡水温以40?C计,冷水以15?C供应计,热水以60?C供应计------温升45?C1760人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷2,993Kcal/m2=1238 m21760人x 85L/人平均使用率%(热水比例) ÷=88,007L注: 1)春,秋季热水比例38=18(1-X)+60X---------------X=%2)夏季热水比例35=22 (1-X)+60X---------------X=%3)冬季热水比例40=15(1-X)+60X---------------X=%由以上计算可得知冬季的需求量最大(设置量最大) : 1238m2 &88,007L春秋两季设置量:1010m2 & 75,430L夏季设置量:644m2 &54,187L由於冬季的需求量最大(设置量最大)但效果却不佳,所以建议以春秋两季为参考设置,但由於屋顶面积有限只能设置太阳能板636m225,000L热水储存槽2座冬季时设置辅助锅炉(1238 m2 -636m2) x2,993Kcal/m2÷2HR=900,893 Kcal/Hr-------1050KW雨天时设置辅助锅炉1760人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷7HR=528,986 Kcal/Hr-------615KW建议设置辅助1000KW锅炉3-2)以太阳能搭配热泵为主的热水系统因为太阳能及热泵均为缓慢加热(离峰制造),所以太阳能以春秋两季设置量: 636m2 , 热水储存槽以热泵为主30000Lx3座, 设置431KW热泵<二>2栋1)以锅炉为能源1680人次x85L/人次 (based on 40?C Shower用水) x %(热水比例)= 79,340L/Day (based on 60?C供水)热水升温所需热能(?T = 45?C，based on 15?C ? 60?C)79,340L/Day x 45 =3,570,300Kcal/Day3,570,300Kcal/Day (考虑热损) =3,927,300Kcal/Day若供应热水时间每日大约集中为2~3Hr则建议锅炉选择为3,927,300Kcal x90%(每天洗澡使用比率) ÷=1,413,839Kcal/Hr----1644kw 建议锅炉采850kw x 2台热水产能4,292GPH (?T = 45?C)/台 = GPM/台考虑SHOWER 瞬间用量420支 x 3GPM/支 x 40%(同时使用率)=504GPM(504GPM – x 25 min ÷(考虑有效容积)=10,618GAL=40,189L? 供水区设置15000Lx 1座+25000Lx 1座2)以热泵为能源1680人次x85L/人次 (based on 40?C Shower用水) %(热水比例) x90%(每天洗澡使用比率)= 71,406L/Day (based on 60?C供水)考虑利用非用水时间及离峰电力---每天运转10hr(01:00~06:00 10:00~15:00 )则71,406L/Day x45(?T =45?C，based on 15?C ? 60?C) (考虑热损) ÷10Hr=353,460Kcal/Hr=411KW-----------建议设置411KW热泵- --------耗电量约137KW(能耗比以3计)71,406L/Day÷(考虑有效容积) =84007L-建议设置28000L热水储存槽3座3)以太阳能搭配瓦斯锅炉 (也可搭配热泵)为主的热水系统3-1)以太阳能搭配瓦斯锅炉依1680人用水,(A)春,秋两季:洗澡水温以38?C计,冷水以18?C供应计,热水以60?供应计------温升42?C,1680人x 85L/人%(热水比例) x42(温升)平均使用率(90%洗澡) (考虑热损)÷ 2,993Kcal/m2=964m21680人x 85L/人平均使用率%(热水比例) ÷=72,001L(B)夏季: 洗澡水温以38?C计,冷水以22?C供应计,热水以60?C供应计------温升38?C1680人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损) ÷ 2,993Kcal/m2=614 m21680人x 85L/人平均使用率%(热水比例) ÷=51,724L(C)冬季: 洗澡水温以40?C计,冷水以15?C供应计,热水以60?C供应计------温升45?C1680人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷2,993Kcal/m2=1182 m21680人x 85L/人平均使用率%(热水比例) ÷=84,007L由以上计算可得知冬季的需求量最大(设置量最大) : 1182m2 &84,007L春秋两季设置量:964m2 & 72,001L夏季设置量:614m2 &51,724L由於冬季的需求量最大(设置量最大)但效果却不佳,所以建议以春秋两季为参考设置,但由於屋顶面积有限只能设置太阳能板636m225,000L热水储存槽2座冬季时设置辅助锅炉(1182 m2 -636m2) x2,993Kcal/m2÷2HR=817089 Kcal/Hr-------950KW雨天时设置辅助锅炉1680人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷7HR=504,940 Kcal/Hr-------587KW建议设置辅助1000KW锅炉3-2)以太阳能搭配热泵为主的热水系统因为太阳能及热泵均为缓慢加热(离峰制造),所以太阳能以春秋两季设置量: 636m2 , 热水储存槽以热泵为主28000Lx3座, 设置431KW热泵<三>3栋1)以锅炉为能源1480人次x85L/人次 (based on 40?C Shower用水) x %(热水比例)= 69,895L/Day (based on 60?C供水)热水升温所需热能(?T = 45?C，based on 15?C ? 60?C)69,895L/Day x 45 =3,145,275Kcal/Day3,145,275Kcal/Day (考虑热损) =3,459,803Kcal/Day若供应热水时间每日大约集中为2~3Hr则建议锅炉选择为3,459,803Kcal x90%(每天洗澡使用比率) ÷=1,245,529Kcal/Hr----1448kw建议锅炉采750kw x 2台热水产能3,787GPH (?T = 45?C)/台 =台考虑SHOWER 瞬间用量370支 x 3GPM/支 x 40%(同时使用率)=444GPM(444GPM – x 25 min ÷(考虑有效容积)=9,347GAL=35,378L? 供水区设置15000Lx1座+20000Lx 1座2)以热泵为能源1480人次x85L/人次 (based on 40?C Shower用水) %(热水比例) x90%(每天洗澡使用比率)= 62,905L/Day (based on 60?C供水)考虑利用非用水时间及离峰电力---每天运转10hr(01:00~06:00 10:00~15:00 )则62,905L/Day x45(?T =45?C，based on 15?C ? 60?C) (考虑热损) ÷10Hr=311,380Kcal/Hr=362KW-----------建议设置362KW热泵- --------耗电量约121KW(冬季能耗比以3计)62,905L/Day÷(考虑有效容积) =74006L-建议设置25000L热水储存槽3座3)以太阳能搭配瓦斯锅炉 (也可搭配热泵)为主的热水系统3-1)以太阳能搭配瓦斯锅炉依1480人用水,(A)春,秋两季:洗澡水温以38?C计,冷水以18?C供应计,热水以60?供应计------温升42?C,1480人x 85L/人%(热水比例) x42(温升)平均使用率(90%洗澡) (考虑热损)÷ 2,993Kcal/m2=850m21480人x 85L/人平均使用率%(热水比例) ÷=63,430L(B)夏季: 洗澡水温以38?C计,冷水以22?C供应计,热水以60?C供应计------温升38?C1480人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损) ÷ 2,993Kcal/m2=540m21480人x 85L/人平均使用率%(热水比例) ÷=45,566L(C)冬季: 洗澡水温以40?C计,冷水以15?C供应计,热水以60?C供应计------温升45?C1480人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷2,993Kcal/m2=1042m21480人x 85L/人平均使用率%(热水比例) ÷=74,006L由以上计算可得知冬季的需求量最大(设置量最大) : 1042m2 &74,006L春秋两季设置量:850m2 & 63,430L夏季设置量:540m2 &45,566 L由於冬季的需求量最大(设置量最大)但效果却不佳,所以建议以春秋两季为参考设置,但由於屋顶面积有限只能设置太阳能板636m225,000L热水储存槽2座冬季时设置辅助锅炉(1042 m2 -636m2) x2,993Kcal/m2÷2HR=607579 Kcal/Hr-------706KW雨天时设置辅助锅炉1480人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷7HR=444,828 Kcal/Hr-------517KW建议设置辅助750KW锅炉3-2)以太阳能搭配热泵为主的热水系统因为太阳能及热泵均为缓慢加热(离峰制造),所以太阳能以春秋两季设置量: 850m2 , 热水储存槽以热泵为主30000Lx1座+22,500L热水储存槽2座, 设置362KW热泵<四>4栋1)以锅炉为能源476人次x85L/人次 (based on 40?C Shower用水) x %(热水比例)= 22,480L/Day (based on 60?C供水)热水升温所需热能(?T = 45?C，based on 15?C ? 60?C)22,480L/Day x 45 =1,011,600Kcal/Day1,011,600Kcal/Day (考虑热损) =1,112,760Kcal/Day若供应热水时间每日大约集中为2~3Hr则建议锅炉选择为1,112,760Kcal x90%(每天洗澡使用比率) ÷=400,594Kcal/Hr----466kw建议锅炉采250kw x 2台热水产能1,262GPH (?T = 45?C)/台 =21GPM/台考虑SHOWER 瞬间用量119支 x 3GPM/支 x 40%(同时使用率)=–42GPM) x 25 min ÷(考虑有效容积)=2965GAL=11,221L? 供水区设置5500Lx2座2)以热泵为能源476人次x85L/人次 (based on 40?C Shower用水) %(热水比例) x90%(每天洗澡使用比率)= 22,480L/Day (based on 60?C供水)考虑利用非用水时间及离峰电力---每天运转10hr(01:00~06:00 10:00~15:00 )则22,480L/Day x45(?T =45?C，based on 15?C ? 60?C) (考虑热损) ÷10Hr=111,276Kcal/Hr=130KW-----------建议设置130KW热泵- --------耗电量约(能耗比以3计)22,480L/Day÷(考虑有效容积) =26447L-建议设置13500L热水储存槽2座3)以太阳能搭配瓦斯锅炉 (也可搭配热泵)为主的热水系统3-1)以太阳能搭配瓦斯锅炉依476人用水,(A)春,秋两季:洗澡水温以38?C计,冷水以18?C供应计,热水以60?供应计------温升42?C,476人x 85L/人%(热水比例) x42(温升)平均使用率(90%洗澡) (考虑热损)÷2,993Kcal/m2=274m2476人x 85L/人平均使用率%(热水比例) ÷=20,400L(B)夏季: 洗澡水温以38?C计,冷水以22?C供应计,热水以60?C供应计------温升38?C476人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损) ÷ 2,993Kcal/m2=174m2476人x 85L/人平均使用率%(热水比例) ÷=14,655L(C)冬季: 洗澡水温以40?C计,冷水以15?C供应计,热水以60?C供应计------温升45?C476人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷2,993Kcal/m2=336m2476人x 85L/人平均使用率%(热水比例) ÷=23,802L由以上计算可得知冬季的需求量最大(设置量最大) : 336m2 & 23,802L春秋两季设置量:274m2 &20,400L夏季设置量:174m2 &14,655 L由於冬季的需求量最大(设置量最大)但效果却不佳,所以建议以春秋两季为参考设置建议设置太阳能板274m2, 10,000L热水储存槽2座雨天时设置辅助锅炉476人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损)÷6HR=166,910Kcal/Hr-------194KW建议设置辅助200KW锅炉3-2)以太阳能搭配热泵为主的热水系统因为太阳能及热泵均为缓慢加热(离峰制造),所以太阳能以春秋两季设置量: 274m2 , 热水储存槽以热泵为主13500Lx2座, 设置130KW热泵四.运转成本依5340人用水,(A)春,秋两季:洗澡水温以38?C计,冷水以18?C供应计,热水以60?供应计------温升42?C,5340人x 85L/人%(热水比例) x42(温升)平均使用率(90%洗澡) (考虑热损) = 8,987,399Kcal/DayB)夏季: 洗澡水温以38?C计,冷水以22?C供应计,热水以60?C供应计------温升38?C5340人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损) = 5,841,605Kcal/Day(C)冬季: 洗澡水温以40?C计,冷水以15?C供应计,热水以60?C供应计------温升45?C5340人x 85L/人%(热水比例) 平均使用率(90%洗澡)(考虑热损) =11,234,923Kcal/Day1)以锅炉为能源(8,987,399 Kcal/Day x180+5,841,605 Kcal/Day x 90+11,234,923 Kcal/Day x 90)=3,154,619,340Kcal/年3,154,619,340Kcal/年÷ 8500Kcal/NM3 ÷85％(一般效率) xR$=R$1,266,214/年其中8500 Kcal/NM3为瓦斯的热值,平均价按R$元/NM3计(未考虑燃料价格上涨趋势)2)以热泵为能源3,154,619,340Kcal/年÷ 860 Kcal /KW÷3(热泵全年平均能耗比) xR$(考虑管路及保温损失)= RMB941,495/年电费平均价按R$元/度计, 热泵能耗比夏季>=, 冬季<=3-1)以太阳能搭配锅炉为主2,993Kcal/ m2 x 3066m2 x 260天=2,385,899,880Kcal/年(3,154,619,340Kcal/年-2,385,899,880 Kcal/年)÷ 8500Kcal/NM3 ÷85％(一般效率) xR$=R$308,552/年3-2)以太阳能搭配热泵为主的热水系统(3,154,619,340Kcal/年-2,385,899,880 Kcal/年)÷860 Kcal /KW÷(热泵冬季能耗比) x R$(考虑管路及保温损失) = R$275,309/年以上运转费用是以每年100天的雨天计,若越少雨季则费用越低。
一般宿舍 采暖热负荷计算参数
一般宿舍的采暖热负荷计算需要考虑多个参数，包括采暖总面积、单位热负荷和气候状况等。
其中，采暖总面积是计算采暖热负荷的基础，单位热负荷是根据当地的气候状况决定的，而气候状况则会影响到采暖负荷的大小。
在计算宿舍的采暖热负荷时，需要先确定采暖总面积。
一般来说，宿舍的采暖面积包括居住面积、走廊、楼梯等公共区域的面积以及可能包括的阳台、卫生间等辅助空间的面积。
接下来，需要确定单位热负荷。
单位热负荷是指每平方米建筑面积所需的热量，它取决于当地的气候状况、建筑物的保温性能、窗户的传热系数等。
在宿舍采暖设计中，一般会根据当地的气候条件和建筑标准，确定适当的单位热负荷值。
最后，根据采暖总面积和单位热负荷值，可以计算出宿舍的采暖总热负荷。
采暖总热负荷的计算公式为：采暖总热负荷(KW)=采暖总面积(M2)×单位热负荷(KW/M2)。
食堂宿舍给排水计算书
食堂宿舍给排水计算书给排水计算书工程名称：项目：宿舍食堂计算：校对：审核：2010年5月一设计说明1.生活给水远期市政一路供水，水压初定为0.20Mpa。
近期由厂区深水井由泵提升后供厂区用水,生活热水热源由厂区热水管网提供. 热源为厂区锅炉房。
2.排水工程室内采用污废合流,室外为雨污分流。
3.消防给水根据规范设不设室内消火栓给水系统,仅设室外消火栓给水系统，室外消火栓用水量为20l/s。
二设计计算1.室内给水计算1.室内给水系统的计算设计秒流量q g=0.2aN g0.5宿舍取a=2.50JL-1管道干管计算:食堂部分仅冷热水预留，不做设计。
3. 灭火器的配置的计算食堂,宿舍按中危险级配置灭火器，设置按照规范：《建筑灭火器配置设计规范》GB50140-2005灭火器计算：灭火器选型如下:查规范表6.2.1及6.2.2，单位灭火级别最大保护面积＝75平方米/A ；单具灭火器最小配置灭火级别＝2A ；保护面积内的最小需配灭火级别＝0.9×1×915/75＝10.98A磷酸铵盐干粉(手提式) – MF/ABC3型- 3公斤- 2A 需配置6 具。
结合实际情况以及中危险级的保护距离。
一层布置MF/ABC3型灭火器8具，在每一个消火栓处设置两具.其他层灭火器配置同一层。
4.排水系统计算设计秒流量公式为：q p=0.12*α* Np1/2+q max式中q p ---计算管段污水设计秒流量(L/s)；N p----计算管段的卫生器具排水当量总数；α—根据建筑物用途而定的系数；取2.5q max ----计算管段上最大一个卫生器具的排水流量(L/s)WL-1排水立管接纳的卫生洁具最多(与建筑物相关的系数a＝2.5 ；有淋浴，当量＝0.45，数量＝1 ；大便器(自闭式冲洗阀)，当量＝4.5，数量＝5 ；最大一个卫生器具的排水当量＝4.5)计算知q p=2.94L/S查表知仅设有伸顶通气管系的生活排水立管最大排水能力De110为5.4L/S，故立管管径选用De110满足要求.其它管段不再校核.。
热水设计计算思路.
热水设计计算思路.一、日用水量()r M m q L d =?式中：M ——日用热水总量（L/d ）；m ——用水单位数（人/床）；r q ——热水用水定额【L/人（床）·d 】；二、设计小时耗热量计算（锅炉选型依据）全日供应热水：）（h /kw 3600)(Tt t MC K Q rl r h h ρ-=定时供应热水：()()3600h r l r o h q t t n bCQ kW h ρ∑-=式中：h Q ——设计小时耗热量（kW/h ）；M ——日用热水总量（L/d ）；C ——水的比热，C)/(187.4??=kg kJ C ；r t ——热水温度（℃），60r t =℃（加热温度）；l t ——冷水温度（℃）；15r t =℃（当地最冷月平均冷水计算温度）；r ρ——热水密度（kg/L ）（55℃时为0.986，60℃时为0.983）；T ——每日使用时间（h ），24h ；h K ——小时变化系数。
h q ——卫生器具热水的小时用水定额（L/h ），按本规范表5.1.1-2采用；0n ——同类型卫生器具数；b ——卫生器具的同时使用百分数：住宅、旅馆，医院、疗养院病房，卫生间内浴盆或淋浴器可按70%～100%计，其他器具不计，但定时连续供水时间应≥2h 。
工业企业生活间、公共浴室、学校、剧院、体育馆（场）等的浴室内的淋浴器和洗脸盆均按100%计。
住宅一户设有多个卫生间时，可按一个卫生间计算；锅炉选型方法：先确定锅炉的制热量Q （kw/h ）；再用Qh 除以Q ，就等于所需的锅炉的数量。
很多时候，锅炉是一备一用的，若两台同时开启，要保证单台的开启功率≥70%。
三、设计小时供热量计算（热泵机组选型依据）()11()kW/h 3600r l rg MC t t Q k T ρ-=式中： g Q ——设计小时供热量（kW/h ）；1T ——热泵机组设计工作时间（h/d ），取12h~20h ；（14h ）1k ——安全系数，10.1~05.11=k 。
