缓和曲线的坐标公式及推导

缓和曲线要素及计算公式

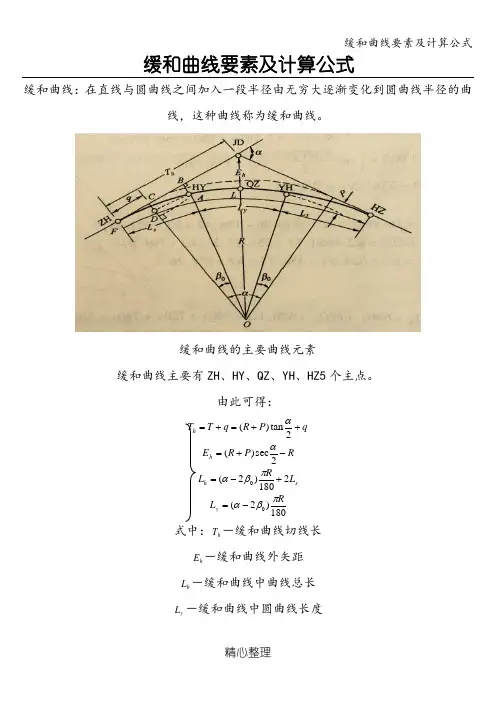

缓和曲线要素及计算公式缓和曲线：在直线与圆曲线之间加入一段半径由无穷大逐渐变化到圆曲线半径的曲线，这种曲线称为缓和曲线。

缓和曲线的主要曲线元素缓和曲线主要有ZH 、HY 、QZ 、YH 、HZ5个主点。

由此可得：q P R q T T h ++=+=2tan)(αR P R E h -+=2sec)(αs h L RL 2180)2(0+-=πβα180)2(0RL y πβα-= 式中：h T －缓和曲线切线长h E －缓和曲线外矢距 h L －缓和曲线中曲线总长 y L －缓和曲线中圆曲线长度缓和曲线与圆曲线区别：1. 因为缓和曲线起始端分别和直线与圆曲线顺滑的相接，因此必须将原来的圆曲线向内移动一段距离才能够接顺，故曲线发生了内移（即设置缓和曲线后有内移值P 产生）2. 缓和曲线的一部分在直线段，另一部分插入了圆曲线，因此有切线增长值q;3. 由于有缓和曲线的存在，因此有缓和曲线角0β。

缓和曲线角0β的计算：R L S 2/0=β(弧度)=RL Sπ90(度）内移值P 的计算：()m RL P S 242=切线增长值q的计算：)(240223m RL L q S S -=P －缓和曲线内移值 q －缓和曲线切线增长值0β－缓和曲线首或尾所采用的缓和曲线段分别的总缓和曲线角。

S L －缓和曲线两端各自的缓和曲线长.R －缓和曲线中的主圆曲线半径α－偏转角缓和曲线主点桩号：ZH 桩号=JD 桩号—h THY 桩号=ZH 桩号+S L QZ 桩号=HY 桩号+2y L YH 桩号=QZ 桩号+2y LHZ 桩号=ZH 桩号+h L另外、QZ 桩号、YH 桩号、HZ 桩号还可以用以下方式推导:QZ 桩号=ZH 桩号+2hL YH 桩号=HZ 桩号-S L HZ 桩号=YH 桩号+S L 切线支距法计算坐标：缓和曲线段内坐标计算如式：22540SPp L R L L -=X sP RL L Y 63=进入净圆曲线段内坐标计算如式：⎥⎦⎤•⎪⎪⎭⎫- ⎝⎛⎢⎣⎡+=R L L R q X s p π1802sin⎭⎬⎫⎥⎦⎤•⎪⎪⎭⎫- ⎝⎛⎢⎣⎡-⎩⎨⎧+=R L L R P Y s p π1802cos 1上述公式还可以简化为:αsin R q X +=()αcos 1-+=R P Y+-=RL L s p πα)180（0βR L S 2/0=β(弧度)=RL Sπ90(度）。

公路线路(缓和曲线、竖曲线、圆曲线、匝道)坐标计算公式

公路线路(缓和曲线、竖曲线、圆曲线、匝道)坐标计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

缓和曲线计算公式

一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。

缓和曲线要素及公式介绍

11.2.1 带缓和曲线的圆曲线的测设为了保障车辆行驶安全，在直线与圆曲线之间加入一段半径由∞逐渐变化到R的曲线，这种曲线称为缓和曲线。

目前常用的缓和曲线多为螺旋线，它有一个特性，曲率半径ρ与曲线长度l成反比。

数学表达为：ρ∝1/l 或ρ·l = k ( k为常数)若缓和曲线长度为l0，与它相连的圆曲线半径为R，则有：ρ·l = R·l0 = k目前我国公路采用k = 0.035V3（V为车速，单位为km/h），铁路采用k = 0.09808V3，则公路缓和曲线的长度为l0 = 0.035V3/R ,铁路缓和曲线的长度为：l0 = 0.09808V3/R 。

11.2.2 带缓和曲线的圆曲线的主点及主元素的计算带缓和曲线的圆曲线的主点有直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ 。

带缓和曲线的圆曲线的主元素及计算公式：切线长 T h = q＋(R＋p)·tan(α/2)曲线长 L h = 2l0＋R·(α－2β0)·π/180°外矢距 E h = (R＋p)·sec(α/2)－R切线加长 q = l0/2－l03/(240R2)圆曲线相对切线内移量 p = l02/(24R)切曲差 D h = 2T h －L h式中：α 为线路转向角；β0为缓和曲线角；其中q、p、β0缓和曲线参数。

11.2.3 缓和曲线参数推导dβ = dl/ρ = l/k·dl两边分别积分，得：β= l2/(2k) = l/(2ρ)当ρ = R时，则β =β0β0 = l0/(2R)若选用点为ZH原点，切线方向为X轴，垂直切线的方向为Y轴，建立坐标系，则：dx = dl·cosβ = cos[l2/(2k)]·dldy = dl·sinβ = si n[l2/(2k)]·dl考虑β很小，sinβ和cosβ即sin(l2/(2k))和cos(l2/(2k))可以用级数展开，等式两边分别积分，并把k = R·l0代入，得以曲线长度l为参数的缓和曲线方程式：X = l－l5/(40R2l02)＋……Y = l3/(6Rl0)＋……通常应用上式时，只取前一、二项，即：X = l－l5/(40R2l02)Y = l3/(6Rl0)另外，由图可知，q = X HY－R·sinβ0p = Y HY－R(1－cosβ0)以β0= l0/(2R)代入，并对sin[l0/(2R)]、cos[l0/(2R)]进行级数展开，取前一、二项整理可得：q = l0/2－l03/(240R2)p = l02/(24R)若仍用上述坐标系，对于圆曲线上任意一点i，则i点的坐标X i、Y i可以表示为：Xi = R·sinψi＋qYi = R·(1－cosψi)＋p11.2.4 带缓和曲线的圆曲线的主点桩号计算及检核ZH桩号 = JD桩号－T hHY桩号 = ZH桩号＋l0QZ桩号 = HY桩号＋L/2YH桩号 = QZ桩号＋L/2 = HY桩号＋L = ZH桩号＋l0＋LHZ桩号 = YH桩号＋l0 = ZH桩号＋L hJD桩号 = ZY桩号－T h＋D h（检核）11.2.5 带缓和曲线的圆曲线的主点的测设过程：(1)在JD点安置经纬仪（对中、整平），用盘左瞄准直圆方向，将水平度盘的读数配到0°00′00″，在此方向量取T h，定出ZH点；(2)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出HY点；(3)倒转望远镜，转动照准部到度盘读数为α，量取T h，定出HZ点；(4)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出YH点；(5)继续转动照准部到度盘读数为（α＋180°）/2，量取E h，定出QZ点。

缓和曲线坐标计算

二、公式推导1 、实例数据河北省沿海高速公路一缓和曲线（如图）： AB 段为缓和曲线段， A 为 ZH 点， B 为 HY 点， R B=800m ； A 点里程为 NK0+080 ，切线方位角为θA=100 ° 00 ′ 24.1 ″，坐标为X A=4355189.493,Y A=476976.267 ； B 点里程为 NK0+158.125 ，切线方位角为θB=102 ° 48 ′ 15.6 ″，坐标为 X B=4355174.669 ，Y B=477052.964 ，推求此曲线段内任意点坐标。

2 、公式推导及实例计算方法一：弦线偏角法1 ）公式推导由坐标增量的计算方法我们不难理解，求一点坐标可以根据其所在直线的方位角以及直线上另一点的坐标和距待求点的距离。

所以我们可以利用 ZH 点，只要知道待求点距 ZH 点的距离（弦长 S ）和此弦与 ZH 点切线方位角的夹角（转角 a ），即可求出该点坐标。

根据回旋线方程 C=RL ，用 B 点数据推导出回旋线参数：C=RL S=800*78.125=62500 （ L S为 B 点至 ZH 点的距离）设待求点距 ZH 点距离为 L因回旋线上任意点的偏角β0=L2/2RL S, 且转角 a=β0/3 ，可得该点转角 a 。

（曲线左转时 a 代负值）。

根据缓和曲线上的弧弦关系 S=L-L5/90R2L S2，可以求出待求点至 ZH 点的弦长。

然后我们利用坐标增量计算公式可以推导出缓和曲线任意点坐标计算公式：X=X A+S*cos （θA+a ） =4355189.493+ （ L-L5/90R2L S2） *cos （θA+L 2/6RLS）Y=Y A+S*sin （θA+a ） =476976.267+ （ L-L5/90R2L S2） * sin （θA+L 2/6RLS）式中θA=100 ° 0 ′ 24.1 ″2 ）实例计算现在我们利用此公式计算桩号为 NK0+140 的坐标第一步，求出 L=140-80=60 米第二步，求出 a=180L2/6 π RL S=0 ° 33 ′ 00.14 ″第三步，求出 S=L-L5/90R2L S2=60-605/ （ 90*8002*78.1252） =59.998 第四步：将 a ， S 值代入缓和曲线计算公式，可求出桩号为 NK0+160 点的坐标为：X=4355178.501 ， Y=477035.249 。

缓和曲线)计算公式

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。

缓和曲线)计算公式

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R 2——曲线终点处的半径P——曲线起点处的曲率1——曲线终点处的曲率P2α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i(上坡为“＋”，下坡为“－”)1(上坡为“＋”，下坡为“－”)②第二坡度：i2③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K③曲线终点桩号：K1④曲线起点坐标：x0，y⑤曲线起点切线方位角：α⑥曲线起点处曲率：P(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。

缓和曲线的坐标公式及推导

缓和曲线的坐标公式及推导-CAL-FENGHAI.-(YICAI)-Company One1第一章缓和曲线的坐标公式如图1-1所示,其坐标系是以缓和曲线起点ZH为原点O，以切线为x轴，以过原点的曲线半径为 y轴。

若原点O至P点的缓和曲线长度为，过P点切线与x轴的交角为β（即半径由∞变至的中心角）。

若P有微小变化至P′时，则增长，（x,y）增长（）,则有以下关系，图 1-1得，（2-1）由公式(常数)得知，故有则将上式代入（1-1）式中，得即（2-2）以及的关系代入上式得即以代入上式得（2-3）上式即为缓和曲线上任一点直角坐标（x,y）的计算公式。

缓和曲线上任一点P的切线与x轴的交角，称为缓和曲线螺旋角，或称缓和曲线角。

其计算可由前面公式得（弧度）（2-4）若将代入（2-4）及（2-3）式中，则有以下结果：（2-5）上式即为缓和曲线终点HZ（ZH）的坐标及螺旋角的计算公式。

第二章圆曲线要素及计算公式如图2-1所示，两相邻直线偏角（线路转向角）为，选定其图 2-1连接曲线圆曲线的半径为R，这样，圆曲线和两直线段的切点位置ZY点、YZ 点便被确定下来，我们称为对圆曲线相对位置起控制作用的直圆点ZY、圆直点YZ和曲中点QZ为圆曲线三主要点。

我们称R、α以及具体体现三主要点几何位置的切线长T、曲线长L、外矢距E和切曲差（切线长和曲线长之差）D为曲线6要素。

只要知道了曲线6要素，便可于实地测放出圆曲线。

现将圆曲线的元素列下：：转向角（实地测出）R：曲率半径（设计给出）T：切线长（计算得出）L：曲线长（计算得出）D：切曲差（计算得出）偏角是在线路祥测时测放出的，圆曲线半径R是在设计中根据线路的等级以及现场地形条件等因素选定的，其余要素可根据以下公式计算：第三章偏角法测设介绍偏角法是一种极坐标标定点位的方法，它是用偏角和弦长来测设圆曲线细部。

如图3-1所示，1，2…，，…，n为设计之详测点，邻点间距均为c，弦长c所对应的圆心角为。

缓和曲线)计算公式

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。

缓和坐标计算步骤

缓和坐标计算步骤
1．缓和曲线首先要判断缓和曲线是否为完整的缓和曲线判断公式为A^2=L*R 若果等式成立则缓和曲线为完整的缓和曲线。

2．如果A^2不等于l*r 则缓和曲线为不完整的缓和曲线。

3．算出隐藏的缓和曲线长度l=a2/r 。

并且要算出不完整曲线终点的曲率半径有公式l=a2（1/R 小-1/R 大）注l 为设计曲线长度。

缓和曲线∞<r>圆曲线半径。

4．算出β0=（90°L1）/（RL2π）注L1为所求长度L2为缓和曲线设计长度。

5．有公式X1=L-L1^5/40R^2L2
Y2=L^3/6RL2
6.当算出想X,Y 以后便可算出以下参数偏角α=acrtan （x/y ）和弦长C=
7.再有X2=X （直缓或缓直）+C*COS α
Y2=Y （直缓或缓直）+C*SIN α
所求点的方位角α=设计+β0
8.特别注意如果不完整曲线没有给出ZH 或HZ,可以用以上公式进行反推算。

还要注意缓和曲线计算时都是从ZH 或HZ 起算的。

注意偏角的加减。

Y X 2
2。

缓和曲线的坐标公式及推导分析

第一章缓和曲线的坐标公式如图1-1所示,其坐标系是以缓和曲线起点ZH为原点O，以切线为x轴，以过原点的曲线半径为y轴。

若原点O至P点的缓和曲线长度为，过P点切线与x轴的交角为β（即半径由∞变至的中心角）。

若P有微小变化至P′时，则增长，（x,y）增长（）,则有以下关系，图 1-1得，（2-1）由公式(常数)得知，故有则将上式代入（1-1）式中，得即（2-2）以及的关系代入上式得即以代入上式得（2-3）上式即为缓和曲线上任一点直角坐标（x,y）的计算公式。

缓和曲线上任一点P的切线与x轴的交角，称为缓和曲线螺旋角，或称缓和曲线角。

其计算可由前面公式得（弧度）（2-4）若将代入（2-4）及（2-3）式中，则有以下结果：（2-5）上式即为缓和曲线终点HZ（ZH）的坐标及螺旋角的计算公式。

第二章圆曲线要素及计算公式如图2-1所示，两相邻直线偏角（线路转向角）为，选定其图 2-1连接曲线圆曲线的半径为R，这样，圆曲线和两直线段的切点位置ZY点、YZ点便被确定下来，我们称为对圆曲线相对位置起控制作用的直圆点ZY、圆直点YZ 和曲中点QZ为圆曲线三主要点。

我们称R、α以及具体体现三主要点几何位置的切线长T、曲线长L、外矢距E和切曲差（切线长和曲线长之差）D为曲线6要素。

只要知道了曲线6要素，便可于实地测放出圆曲线。

现将圆曲线的元素列下：：转向角（实地测出）R：曲率半径（设计给出）T：切线长（计算得出）L：曲线长（计算得出）D：切曲差（计算得出）偏角是在线路祥测时测放出的，圆曲线半径R是在设计中根据线路的等级以及现场地形条件等因素选定的，其余要素可根据以下公式计算：第三章偏角法测设介绍偏角法是一种极坐标标定点位的方法，它是用偏角和弦长来测设圆曲线细部。

如图3-1所示，1，2…，，…，n为设计之详测点，邻点间距均为c，弦长c所对应的圆心角为。

当放样至详测点时，可在ZY点置镜，后视JD方向，拨出偏角,再自-1点量距C和拨出的视线方向交会，即得出点。

圆曲线和缓和曲线坐标推算公式(附带例题)

圆曲线和缓和曲线坐标推算公式一、直线上的坐标推算⎩⎨⎧++0i m i0i m i sina L Y Y cosa L X X ＝＝式中：Xm 、Ym ——直线段起点M 坐标Li ——直线段上任意点i 到线路起点M 的距离 a 0——直线段起点M 到JD1的方位角二、圆曲线上任一点的坐标推算①、圆曲线上任一点i 相对应的圆心角：i i L R180πϕ︒＝式中：Li ——圆曲线上任一点i 离开ZY 或YZ 点的弧长②、圆曲线上任一点i 的直角坐标：⎩⎨⎧-）（＝＝i iii cos 1R Y Rsin X ϕϕ（可不计算）.③、圆曲线ZY 或YZ 点到任一点i 的偏角：i ii L R902πϕ︒∆＝＝④、圆曲线ZY 或YZ 点到任一点i 的弦长：)sin(2)2sin(2C i i iR R ∆=ϕ＝⑤、圆曲线ZY 或YZ 点到任一点i 的弦长的方位角：i jd yz jd zy i a a ∆±→→或＝⑥、所以圆曲线上任意点i 的坐标为：⎩⎨⎧++i i YZ ZY iii YZ ZY i sina C Y Y cosa C X X 或或＝＝例题：已知一段圆曲线,R=3500m ，Ls ＝553.1m ，交点里程K50+154.734，ZY 点到JD 方向方位角为A=129°23′18.3″，右偏9°3′15.8″，ZY 点里程K49+877.607，YZ 点里程K50+430.707，起点坐标为x ＝389823.196，y ＝507787.251，求K50+200处中点坐标及左右各偏12.5m 的坐标。

解：K50+200处的曲线长度为Li ＝322.393mK50+200相对应的方位角："'︒⨯⨯︒︒52.39165393.3223500180L R 180i ＝＝＝ππa K50+200相对应的偏角："'︒⨯⨯︒︒∆76.19382393.322350090L R 902i ii ＝＝＝＝ππϕ K50+200到zy 点的弦长：m 279.32276.19382sin 35002Rsin 2C i i ＝＝＝"'︒⨯⨯∆ zy 点到K50+200中桩的方位角："'︒"'︒+"'︒∆+→06.38113276.193823.1823129a a i jd zy i ＝＝＝K50+200左、右偏12.5m 的方位角："'︒︒-"'︒︒-+82.5739449082.573913490a a ＝＝＝左i A "'︒︒+"'︒︒++82.57391349082.573913490a a ＝＝＝右i A 所以K50+200处的坐标为：⎩⎨⎧"'︒⨯++"'︒⨯++6484.50802606.381132sin 279.322251.507787sina C Y Y 4354.38960706.381132cos 279.322196.389823cosa C X X i i ZY ii i ZY i ＝＝＝＝＝＝K50+200左偏12.5m 的坐标为：⎩⎨⎧"'︒⨯++"'︒⨯++4656.50803582.573944sin 5.126484.508026sina 5.21Y Y 3256.38961682.573944cos 5.124354.389607cosa 5.21X X i i ＝＝＝＝＝＝左左左左 K50+200右偏12.5m 的坐标为：⎩⎨⎧"'︒⨯++"'︒⨯++5386.50803582.5739341sin 5.126484.508026sina 5.21Y Y 6482.38959882.5739341cos 5.124354.389607cosa 5.21X X i i ＝＝＝＝＝＝右右右右三、缓和曲线上任一点的坐标推算切线角：πβ︒⨯1802RL L s 2i i＝缓和曲线上任意点i 的偏角：πβδ︒⨯180RL 6L 3s 2i ii ＝＝缓和曲线ZH 或HZ 点到任意点i 的方位角为：i jd H Z jd ZH a a i δ±→→或＝缓和曲线上任意点i 的坐标为：⎪⎪⎩⎪⎪⎨⎧-s 3ii 2s 25i i i 6RL L y L 40R L L x ＝＝缓和曲线ZH 或HZ 点到任意点i 的弦长：22i yx C +＝所以缓和曲线上任意点i 的坐标为：⎩⎨⎧++i i HZ ZH iii HZ ZH i sina C Y Y cosa C X X 或或＝＝例题：已知一段缓和曲线，ZH 点到JD 方向方位角为A=183°17′08.9″，线路左偏43°31′02″，ZH 点里程为K52+001.615，ZH 点坐标x ＝388071.927，y ＝508789.089，R ＝960m ，Ls ＝120m ，求K52+100处的中点坐标及左右各偏12.5m 的坐标。

圆曲线和缓和曲线坐标推算公式(附带例题)
