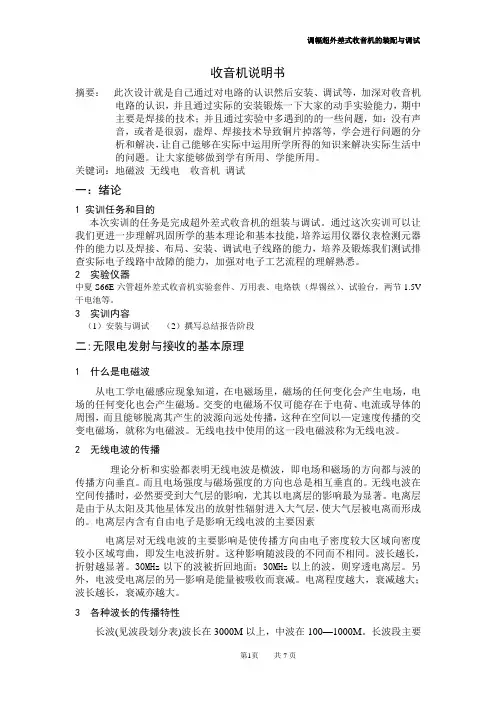

17.1 超外差收音机原理

外差：输入信号和本机振荡信号产生差频的过程。输入信号和本机振荡信号产生一个固定中频信号的过程叫超外差。因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。

超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。

和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。灵敏度、选择性、失真度都是收音机的主要性能指标。将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。这个固定的频率，是由差频的作用产生的。如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。

采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程(混濒和本振的作用)叫做变频。变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。

混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。根据超外差收音机的原理，分成以下几个模块（见图17-1）：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。

1．调谐回路

调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。调节可变电容C可使LC 的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。再由L2耦合到下一级变频级。2．变频回路

回路组成：由混频、本机振荡和选频三部分电路组成。

变频电路是超外差收音机的关键部分，它的质量对收音机的灵敏度和信躁比都有很大的影响。

它取本机振荡产生的等幅振荡信号频率f1和输入回路选择出来的电台高频已调波信号频率f2的差频465KHz作为中频信号输出，送往下一级。对变频电路，要求在变频过程中，原有的低频成分不能有任何畸变，并且要有一定的变频增益；躁声系数要非常小；工作要稳定；本机振荡频率要始终比输入回路选择出的广播电台高频信号频率高465KHz。如图17-2所示变频级是以晶体管 VT1 为中心，它兼有振荡、混频两种作用。它的主要作用是把输入的不同频率的高频信号变换成固定的465kHz 的中频信号。

3. 本振回路

由晶体管 VT1 、可变电容 CB 、振荡变压器（简称中振或短振) T1 和电容 C2构成变压器反馈式振荡器。它能产生等幅高频振荡信号，振荡频率总是比输入的电台信号高 465kHz。4．混频回路

由调谐回路和本振电路组成天线所接收信号由L2 耦合到VT1 的基极，本机振荡信号通过C2 耦合到 VT1 的发射极。两种频率的信号在 VT1 中混频，混频后由集电极输出各种频率的信号。其中包含本机振荡频率和电台振荡频率的差额等于465kHz 的中频信号。

5．选频电路

由T3的初级线圈和谐振电容C10 组成并联谐振电路，它的谐振频率在465kHz，对465kHz 的中频信号产生最大的电压，并且通过次极线圈耦合到下一极去。

6．中放回路

选频级输出的中频信号由VT2的基极输入并进行放大，中放电路中的负载是中频变压器 T4和谐振电容C.它们也是并联谐振在中频465kHz。输入电台信号与本振信号差出的中频信号fI 恒为某一固定值465kHz ，它可以在中频“通道”中畅通无阻，并被逐级放大，即将这个频率固定的中频信号用固定调谐的中频放大器进行放大。而不需要的邻近电台信号和一些干扰信号与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因此，收音机的选择性也大为提高。

7．检波和AGG

负载上得到音频信号。检波后，音频信号由C6 耦合到下一极去。自动增益控制电路的作用是利用强信号来自动降低中放级的增益。信号越强，反馈回VT2的直流成份越大，VT2的增益越小。这就达到了自动增益控制的目的。

8．低放级（图17-5）

主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压，使收音机有足够的音量。低频电压放大电路工作在三极管的线性区，非线性失真小，电压放大倍数大，工作点稳定，常采用多级放大电路级间耦合采用直接耦合或阻容耦合。

9．功放级

低频功率放大电路用来推动扬声器工作，是一种大信号放大电路，常采用甲乙类互补推挽功率放大电路。常用的收音机低频放大电路如图17-6所示 .

17.2 S66E的安装

动手安装、焊接前按元件清单表17-1检查元件是否齐全。

用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管），各元件参数见原理图17-12所示。

1．电阻的安装

将色环电阻阻值读取，并做好标记，将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。

2．电解电容、瓷片电容的安装

在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，否则不能完成实现收音功能。并且电解电容要紧贴电路板立式安装焊接，太高就会影响后盖的安装。瓷片电容和电解电容一样，要求其管脚的长度要合适。在焊接瓷片电容时不必考虑它的正负极性。

3．三极管的安装

S66E收音机中有两种三极管。VT5、VT6为9013属于中功率三极管，VT1-VT4为3DG201
