子系统开发架构设计
子系统开发架构设计一、引言本文档旨在为公司的子系统开发提供一个架构设计，以实现系统的高效、可扩展和可维护性。
根据项目要求和需求分析的结果，我们将提供一个基于分层架构的解决方案。
二、目标本文档的目标是设计一个子系统的架构，包括主要的组件和模块，以及它们之间的关系和交互方式。
我们的目标是创建一个高可用、可扩展和易于维护的系统架构。
三、设计原则在设计子系统的架构时，我们将遵循以下原则：1. 单一职责原则：每个组件和模块都应该有清晰明确的职责。
2. 接口隔离原则：组件和模块之间的接口应该是简单明确的，避免相互依赖。
3. 依赖倒置原则：高层模块不应该依赖于底层模块，而应该依赖于抽象。
4. 松耦合原则：组件和模块之间的耦合应该尽量降低，以减少对其他部分的影响。
四、架构设计根据子系统的需求，我们建议采用以下架构设计：1. 用户界面层：用户界面层负责与用户进行交互，并接收用户输入。
它包括以下模块：- 用户界面模块：负责显示用户界面，并接收用户输入。
- 接口模块：负责与后端服务进行通信。
2. 业务逻辑层：业务逻辑层负责处理用户请求，并进行相应的业务逻辑处理。
它包括以下模块：- 控制器模块：负责调度业务逻辑的执行，并处理用户请求。
- 服务模块：负责提供各种业务服务，包括数据查询、数据处理等。
3. 数据访问层：数据访问层负责与数据库进行交互，并提供数据访问接口。
它包括以下模块：- 数据库模块：负责与数据库进行交互。
- 数据访问接口模块：负责封装数据库操作，提供数据访问接口给业务逻辑层。
4. 第三方服务层：第三方服务层负责与外部系统进行通信，并提供与外部系统交互的接口。
它包括以下模块：- 接口适配器模块：负责与外部系统进行通信，并将外部系统的数据格式适配为本系统所需的格式。
- 接口封装模块：负责封装第三方服务的接口，提供给业务逻辑层使用。
五、系统交互流程以下是整个系统的交互流程：1. 用户通过用户界面模块进行操作，并向控制器模块发送请求。
软件工程中的软件架构与系统设计
软件工程中的软件架构与系统设计在现代化的信息技术时代，软件工程扮演着重要的角色，它涵盖了软件开发的各个方面。
而软件架构和系统设计作为软件工程的核心部分，对于软件的质量、可靠性和可维护性起着至关重要的作用。
本文将深入探讨软件工程中的软件架构与系统设计的概念、原则、方法以及在实践中的应用。
一、软件架构的概念与原则1. 软件架构的定义软件架构是指软件系统中各个组件之间的组织方式，包括组件的结构、组件之间的关系以及组件的行为。
它为系统提供了整体的蓝图，指导系统的开发、演化与维护。
2. 软件架构的原则（1）模块化原则：将系统划分为多个相互独立的模块，实现高内聚、低耦合的架构设计。
（2）分层原则：按照功能将系统分为若干层次，实现高内聚、低耦合的系统结构。
（3）数据流原则：根据数据的流向和处理过程划分子系统，确保数据的正确流转。
（4）透明性原则：使系统的各个组成部分对用户和其他组件来说是透明的，降低了系统的复杂性。
二、软件架构的方法与模式1. 层次结构层次结构是软件架构中常用的一种方法，它将软件划分为若干个层次，每个层次都有特定的功能和责任。
通过层次结构，可以降低系统的复杂度，提高系统的可维护性和可扩展性。
2. 客户端-服务器模式客户端-服务器模式是分布式系统中常用的一种架构模式，将系统划分为客户端和服务器两部分。
客户端发送请求，服务器提供服务并返回结果。
这种模式可以提高系统的并发处理能力和可伸缩性。
3. MVC模式MVC（Model-View-Controller）模式是一种软件设计模式，用于实现用户界面和业务逻辑的分离。
其中，模型（Model）负责处理数据逻辑，视图（View）负责展示数据，控制器（Controller）负责协调模型和视图之间的交互。
MVC模式能够提高系统的可维护性和可测试性。
三、系统设计的过程与考虑因素1. 确定需求系统设计的第一步是对需求进行详细的分析和定义。
通过与用户的沟通，收集用户需求并进行整理，明确系统的功能、性能和可靠性等方面的要求。
软件架构方案

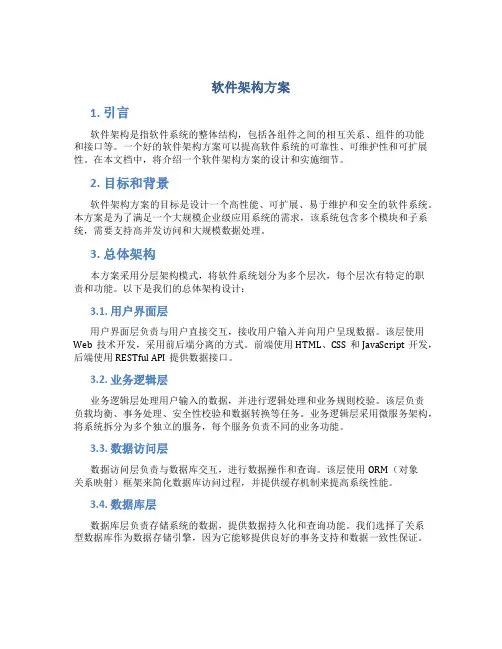

软件架构方案1. 引言软件架构是指软件系统的整体结构，包括各组件之间的相互关系、组件的功能和接口等。
一个好的软件架构方案可以提高软件系统的可靠性、可维护性和可扩展性。
在本文档中，将介绍一个软件架构方案的设计和实施细节。
2. 目标和背景软件架构方案的目标是设计一个高性能、可扩展、易于维护和安全的软件系统。
本方案是为了满足一个大规模企业级应用系统的需求，该系统包含多个模块和子系统，需要支持高并发访问和大规模数据处理。
3. 总体架构本方案采用分层架构模式，将软件系统划分为多个层次，每个层次有特定的职责和功能。
以下是我们的总体架构设计：3.1. 用户界面层用户界面层负责与用户直接交互，接收用户输入并向用户呈现数据。
该层使用Web技术开发，采用前后端分离的方式。
前端使用HTML、CSS和JavaScript开发，后端使用RESTful API提供数据接口。
3.2. 业务逻辑层业务逻辑层处理用户输入的数据，并进行逻辑处理和业务规则校验。
该层负责负载均衡、事务处理、安全性校验和数据转换等任务。
业务逻辑层采用微服务架构，将系统拆分为多个独立的服务，每个服务负责不同的业务功能。
3.3. 数据访问层数据访问层负责与数据库交互，进行数据操作和查询。
该层使用ORM（对象关系映射）框架来简化数据库访问过程，并提供缓存机制来提高系统性能。
3.4. 数据库层数据库层负责存储系统的数据，提供数据持久化和查询功能。
我们选择了关系型数据库作为数据存储引擎，因为它能够提供良好的事务支持和数据一致性保证。
4. 关键技术选型为了实现我们的软件架构方案，我们选择了以下关键技术：•前端技术：HTML、CSS、JavaScript、React.js•后端技术：Java、Spring Boot、Spring Cloud•数据库技术：MySQL、Redis5. 扩展性和可维护性本软件架构方案设计了合适的分层，每个层次各司其职，降低了模块之间的耦合度。
软件架构设计(2)——子系统、框架与架构
结论：
框架和架构的区别
框架是软件，架构不是软件！
框架和架构的联系
先规划抽象解决方案 起点 架构
框架 再实现特定部分
最终完整 解决方案
结论
先大局后局部，就出现了架构
结论
框架的智慧在于：为了追求重用所带来的价值量最大化，
将容易变化的部分封装成扩展点，并辅以回调机制将它 们纳入框架的控制范围之内，从而在兼顾定制开销的同 时，使被重用的设计成果最多。
软件架构设计是跨越现实世界与计算机世界之间鸿沟
的桥梁。
软件架构设计完成了面向业务到面向技术的转换。 软件架构设计是针对需求所做的包含结构、协作、技
MOM ORB类 应用框架 白盒框架
扩展点
中间件框架
框架
黑盒框架
接口
ACE
基础设施框架 技术框架 （水平框架） Hibernate (ORM) 业务框架 （垂直框架） Willow SugarCRM
灰盒框架
白+黑
如何实现框架中的扩展点
技术分类
面向过程编程语言 面向对象编程语言 其他技术（与语言无关）
struct employee { int employee_num; char employee_name[100]; …… } empoyees[100];
int cmp (const void *a, const void *b) { struct empoyee *c = (empoyee *)a; struct empoyee *d = (empoyee *)b; return (c->employee_num) – (d->employee_num); } qsort (empoyees, 100, sizeof(empoyees[0]), cmp);
软件项目系统架构图
系统架构图：分层架构图、MVC架构图、客户端-服务器架构图、事件驱动架构图软件系统架构图是用于描述软件系统组织结构、模块划分、组件交互和运行方式的图形表示。
根据不同的系统和设计需求，可以有许多不同的系统架构图，以下是一些常见的系统架构图及其详细描述：1.三层架构图（Three-tier Architecture Diagram）：2.三层架构图是一种常见的软件系统架构图，它将系统分为三个主要层次：表示层（Presentation Layer）、业务逻辑层（Business Logic Layer）和数据访问层（Data Access Layer）。
这种架构图通常用于构建企业应用程序和Web应用程序。
表示层负责与用户交互，提供用户界面和展示数据。
业务逻辑层负责处理业务逻辑和规则，实现应用程序的核心功能。
数据访问层负责与数据源进行交互，通常是指数据库或其他数据存储系统。
这种分层架构可以提高系统的可维护性、可扩展性和可重用性。
3.MVC架构图（Model-View-Controller Architecture Diagram）：4.MVC是一种设计模式，用于将应用程序的数据模型（Model）、用户界面（View）和控制逻辑（Controller）分离开来。
这种架构图通常用于构建Web应用程序和桌面应用程序。
模型（Model）负责处理数据和业务逻辑，视图（View）负责提供用户界面，控制器（Controller）负责处理用户输入和调用模型与视图。
MVC架构图可以提高系统的可维护性、可扩展性和可重用性，并且使得系统更容易进行测试和调试。
5.客户端-服务器架构图（Client-Server Architecture Diagram）：6.客户端-服务器架构图是一种网络应用程序架构图，它将应用程序分为客户端和服务器两个部分。
客户端发送请求，服务器接收请求并返回响应。
这种架构图通常用于构建分布式系统和网络应用程序。
软件架构设计
软件架构设计软件架构设计是指在软件开发过程中确定系统的整体结构的活动。
它是将软件系统划分为各个模块，并规定这些模块之间的关系和交互方式的过程。
一个好的软件架构设计能够提高系统的可维护性、可扩展性和可重用性，从而有效地满足用户的需求。
本文将介绍软件架构设计的重要性、常用的架构设计模式以及一些设计原则和技术。
一、软件架构设计的重要性软件架构设计在软件开发过程中扮演着重要的角色。
它不仅决定了软件系统的整体结构，还直接影响到系统的性能、可维护性和可扩展性。
一个好的软件架构设计能够有效地分离关注点，使不同的模块之间职责明确，提高团队的协作效率。
此外，良好的软件架构设计还能够提供系统的高可用性和灵活性，为后续的功能迭代和系统升级打下良好的基础。
二、常用的架构设计模式在软件架构设计中，有一些常用的设计模式可以帮助开发人员解决一些常见的问题。
以下是几种常见的架构设计模式：1. 分层架构（Layered Architecture）：将系统分为多个层次，每个层次完成特定的功能。
这种架构模式可以降低系统的耦合度，提高系统的可维护性和可测试性。
2. 客户端-服务器模式（Client-Server Pattern）：将系统分为客户端和服务器两个部分，客户端发送请求，服务器进行处理并返回相应的结果。
这种架构模式可以提供良好的可扩展性和高并发性。
3. 多层架构（Multi-Tier Architecture）：将系统划分为多个层级，每个层级负责不同的功能。
这种架构模式可以提供高度的模块化和可扩展性，同时降低模块间的耦合度。
4. 事件驱动架构（Event-Driven Architecture）：通过事件的触发和处理来驱动系统的运行。
这种架构模式适用于需要实时响应和异步处理的系统。
三、设计原则和技术在进行软件架构设计时，还需要遵循一些设计原则和使用一些相关的技术来保证系统的质量和可维护性。
以下是一些常见的设计原则和技术：1. SOLID原则：SOLID原则是面向对象设计中的五个基本原则，包括单一职责原则、开放封闭原则、里氏替换原则、接口隔离原则和依赖倒置原则。
软件架构设计文档
软件架构设计文档软件架构设计文档一、引言本设计文档旨在详细阐述一款软件系统的架构设计，包括系统的整体结构、主要功能模块、接口定义、数据流向、安全性和可扩展性等方面的内容。
本设计文档将帮助开发人员更好地理解系统的结构与实现方式，为后续的开发工作提供指导和支持。
二、系统概述本系统是一款面向广大用户的在线购物平台，旨在为用户提供便捷、安全的购物体验。
系统主要包括用户注册、商品展示、购物车管理、订单处理、支付结算、物流配送等功能模块。
通过本系统，用户可以轻松地浏览各种商品，将商品添加到购物车并进行结算，同时可以选择不同的支付方式进行支付。
三、系统架构设计1.系统整体结构本系统的整体结构如下图所示：系统整体结构图（请在此处插入系统整体结构图）由上图可知，本系统主要包括以下几个层次：（1）表示层：负责与用户进行交互，展示数据和接收用户输入。
（2）业务逻辑层：处理系统的核心业务逻辑，包括用户注册、商品展示、购物车管理、订单处理、支付结算等功能。
（3）数据访问层：负责与数据库进行交互，包括数据的读取和写入。
（4）数据库层：存储系统的数据。
2.主要功能模块（1）用户注册模块：该模块负责用户的注册功能，用户可以通过填写个人信息并设置密码进行注册。
注册成功后，用户可以登录系统并使用各种功能。
（2）商品展示模块：该模块负责展示各种商品的信息，包括商品的名称、价格、描述、图片等。
用户可以通过搜索或浏览方式查找自己需要的商品。
（3）购物车管理模块：该模块允许用户将选中的商品添加到购物车中，并进行结算操作。
用户可以查看购物车中的商品列表，并选择删除或修改商品数量。
在结算时，用户需要填写收货地址和支付方式等信息。
（4）订单处理模块：该模块负责生成订单并处理订单状态。
当用户提交结算请求时，系统会生成一个订单号并记录订单信息，包括商品信息、收货地址、支付方式等。
同时，系统会根据订单状态进行相应的处理，如等待支付、已发货等。
（5）支付结算模块：该模块允许用户选择不同的支付方式进行支付。
软件架构设计
软件架构设计软件架构设计是指在开发软件系统时，根据系统所需功能和性能要求，合理地划分系统结构，确定各个组件之间的相互关系和交互方式的过程。
一个好的软件架构设计能够提高系统的可靠性、可维护性和可扩展性，并降低开发和维护成本。
一、分层架构分层架构是一种常用的软件架构设计模式，将系统划分为若干层次，每一层都有明确的职责和功能。
常见的分层架构包括三层架构和四层架构。
1. 三层架构三层架构将系统划分为表示层、业务逻辑层和数据访问层三个层次。
表示层负责用户界面的展示和与用户的交互，通常使用HTML、CSS和JavaScript来实现Web界面。
业务逻辑层处理业务逻辑，包括数据处理、业务规则以及与数据访问层的交互。
数据访问层负责与数据库进行数据的增删改查操作。
三层架构能够实现业务逻辑与用户界面的分离，提高系统的可维护性和可扩展性。
2. 四层架构四层架构在三层架构的基础上增加了一个服务层。
服务层负责处理系统中的具体业务逻辑，提供一系列可复用的服务接口供业务逻辑层调用。
四层架构将系统进一步解耦，降低了各个组件之间的耦合度，提高了系统的可测试性和可扩展性。
二、微服务架构微服务架构是一种将系统划分为一系列小型、独立部署的服务的架构模式。
每个微服务都有自己独立的数据库，并通过网络进行通信。
微服务之间通过API接口进行通信，每个微服务都可以独立开发、测试、部署和扩展。
微服务架构能够提高系统的灵活性和可伸缩性，使系统更加容易扩展和维护。
但是，微服务架构也增加了系统的复杂性，对系统设计和运维人员的要求更高。
三、事件驱动架构事件驱动架构将系统的各个组件解耦，通过事件的方式进行通信。
当某个组件发生某一事件时，其他组件可以订阅该事件并做出相应的处理。
事件可以异步处理，提高系统的响应速度和并发能力。
事件驱动架构能够降低系统的耦合度，提高系统的可扩展性和可维护性。
同时，事件驱动架构也增加了系统的复杂性，需要合理地设计和管理事件流。
四、容器化架构容器化架构是一种将系统划分为若干独立的容器的架构模式。
软件架构_精品文档
软件架构什么是软件架构？软件架构是指软件系统的基础结构，它定义了系统的组织方式、组成部分以及它们之间的关系。
软件架构决定了系统在设计、开发和维护过程中的整体框架，能够提供足够的灵活性以满足用户需求。
软件架构关注于将整个系统划分为不同的模块、组件和服务，并定义它们之间的通信和交互方式。
通过良好的软件架构，可以提高系统的可靠性、可扩展性、可维护性和可重用性。
常用的软件架构模式1. 分层架构分层架构是最常见的软件架构模式之一。
它将系统分为若干层次，每个层次负责不同的功能。
上层层次使用下层层次提供的服务，实现系统功能的分解和解耦。
分层架构可以有效地将不同的关注点分开，提高系统的可维护性。
常见的分层架构包括三层架构（表现层、业务逻辑层、数据访问层）和四层架构（表现层、应用层、业务逻辑层、数据访问层）。
2. 客户端-服务器架构客户端-服务器架构将系统分为客户端和服务器两部分。
客户端负责向服务器发送请求，并接收和展示服务器返回的数据。
服务器负责处理客户端的请求，并提供相应的服务。
这种架构模式适用于需要处理大量并发请求的系统，可以提高系统的性能和可伸缩性。
3. 单体架构单体架构是一种传统的软件架构模式，将所有功能模块打包在一个应用程序中。
这种架构模式简单直接，适合小规模应用。
然而，随着应用规模的增长，单体架构往往变得复杂和难以维护。
因此，现在越来越多的企业倾向于将单体架构拆分为微服务架构。
4. 微服务架构微服务架构是一种将系统拆分为多个独立的服务组件的架构模式。
每个微服务负责特定的业务功能，并独立部署和运行。
不同的微服务可以使用不同的编程语言和技术栈，相互之间通过接口进行通信。
这种架构模式提供了高度的灵活性和可伸缩性，能够提高系统的可维护性和可扩展性。
如何选择合适的软件架构？选择合适的软件架构模式取决于多个因素，包括系统的规模、复杂性、可用技术和团队的经验。
以下是一些选择架构模式的考虑因素：1.系统规模：对于小规模应用，可以选择简单的单体架构。
软件各种系统架构图（一）
软件各种系统架构图（⼀）
技术架构图是本⼈根据多年企业技术架构经验⽽制定，是企业技术的总架构图，希望对CTO们有所借鉴。
简单说明：
1.中间件基础运⾏环境是经过统⼀规划的以WebLogic、JBOSS为主的集群环境。
2.企业集成平台是以基础业务应⽤为基础服务于上层平台和基础业务应⽤的⾼度集成平台。
3.数据中⼼是企业公共数据的集中管理⽐如⽤户数据、企业编码，可以通过数据集成平台或服务集成平台分发给其他应⽤。
项⽬做了不少,都没画过架构图,这次被要求画图,画的很丑,请⼤家看图本⾝包含的系统架构信息
⼀、架构整体图
⼆、
1、核⼼是两库⼀线
1.1 接⼝总线
所有算法功能抽象成接⼝,其中⼤部分接⼝的⽅法都是泛型⽅法,是为了解决某⼀⼤类问题的
1.2 代码库
代码库包含现接⼝总线中接⼝的各种实现
1.3 应⽤库
提供⽤户的界⾯或者提供给外部的服务是通过容器配置调⽤算法库中的代码来实现的各种应⽤。
⼆、应⽤关系图
1、应⽤通过配置从应⽤库中组装出⾃⼰的应⽤系统
2、应⽤本⾝之外的东西尽量使⽤拦截器处理(授权访问、权限数据推送、异常处理、缓存、⽇志等)
3、使⽤消息队列做⾼并发应⽤⽀撑(秒杀类似应⽤)
4、使⽤分布式任务系统做周期作业、数据维护、数据计算等。
软件系统架构图-参考案例
各种软件开发系统架构图案例介绍第一章【荐】共享平台架构图与详细说明1.1.【荐】共享平台逻辑架构设计(逻辑指的是业务逻辑)注:逻辑架构图--主要突出子系统/模块间的业务关系, 这里的逻辑指的是业务逻辑如上图所示为本次共享资源平台逻辑架构图，上图整体展现说明包括以下几个方面：1 应用系统建设本次项目的一项重点就是实现原有应用系统的全面升级以及新的应用系统的开发，从而建立行业的全面的应用系统架构群。
整体应用系统通过SOA面向服务管理架构模式实现应用组件的有效整合，完成应用系统的统一化管理与维护。
2 应用资源采集整体应用系统资源统一分为两类，具体包括结构化资源和非机构化资源。
本次项目就要实现对这两类资源的有效采集和管理。
对于非结构化资源，我们将通过相应的资源采集工具完成数据的统一管理与维护。
对于结构化资源，我们将通过全面的接口管理体系进行相应资源采集模板的搭建，采集后的数据经过有效的资源审核和分析处理后进入到数据交换平台进行有效管理。
3 数据分析与展现采集完成的数据将通过有效的资源分析管理机制实现资源的有效管理与展现，具体包括了对资源的查询、分析、统计、汇总、报表、预测、决策等功能模块的搭建。
4 数据的应用最终数据将通过内外网门户对外进行发布，相关人员包括局内各个部门人员、区各委办局、用人单位以及广大公众将可以通过不同的权限登录不同门户进行相关资源的查询，从而有效提升了我局整体应用服务质量。
综上，我们对本次项目整体逻辑架构进行了有效的构建，下面我们将从技术角度对相关架构进行描述。
1.2.【荐】技术架构设计注:技术架构图--主要突出子系统/模块自身使用的技术和模块接口关联方式如上图对本次项目整体技术架构进行了设计，从上图我们可以看出，本次项目整体建设内容应当包含了相关体系架构的搭建、应用功能完善可开发、应用资源全面共享与管理。
下面我们将分别进行说明。
1.3.【荐】系统整体架构设计(也称为系统总体架构)上述两节，我们对共享平台整体逻辑架构以及项目搭建整体技术架构进行了分别的设计说明，通过上述设计，我们对整体项目的架构图进行了归纳如下：注:系统整体/总体架构图--主要突出从物理硬件（物理层/基础层）、数据库（数据层）、后台底层（支撑层）、业务逻辑（业务层/应用层）、UI描述（展示层）、系统用户分类（用户层），项目实施与运维管理，标准与规范体系和安全保障体系（贯穿各层的保障系统）一般我们只画大虚框内的部分就行了，外面的是说明与其他系统的对接描述，可以省略综上，我们对整体应用系统架构图进行了设计，下面我们将分别进行说明。
软件架构设计
软件架构设计软件架构设计是指对一个软件系统进行规划和设计，确定系统的组织结构、模块划分和模块之间的关系，以满足系统需求并提供良好的性能和可维护性。
本文将对软件架构设计的重要性、设计原则和常见的架构模式进行探讨。
一、软件架构设计的重要性软件架构设计在软件开发过程中扮演着关键的角色。
它决定了软件系统的整体结构和功能分配，直接影响系统的可靠性、可扩展性和可维护性。
一个合理的架构设计可以提高软件系统的稳定性和性能，并降低开发和维护成本。
首先，软件架构设计能够帮助开发团队明确软件系统的需求和目标。
通过分析和抽象，设计师可以将复杂的业务逻辑和技术要求转化为可执行的步骤和组件。
同时，架构设计还能够帮助团队成员更好地协作和分工，提高开发效率。
其次，软件架构设计能够将系统的功能和质量属性进行有效地分离。
通过模块化和组件化的设计，可以将系统的不同功能划分到不同的模块中，实现松耦合和高内聚。
这样一来，当系统需要升级或者修改时，可以仅对受影响的模块进行调整，而不必对整个系统进行改动。
最后，软件架构设计能够提供系统的可维护性和可扩展性。
一个好的架构设计应该具备良好的模块划分和接口设计，使得系统的各个部分相互独立，易于维护和扩展。
此外，通过选择适当的架构模式，还可以提供系统的性能和可靠性。
二、软件架构设计的原则在进行软件架构设计时，需要遵循一些设计原则，以确保设计的稳定性和可靠性。
1. 模块化：将系统划分为相互独立的模块，每个模块只负责某一部分功能或者特定的领域。
这样可以降低模块之间的依赖，提高系统的可维护性和可扩展性。
2. 低耦合：模块之间的依赖应该尽量减少，各个模块之间通过接口进行通信。
这样可以实现松耦合，提高系统的灵活性和可维护性。
3. 高内聚：模块内部的功能应该相互关联，模块内的组件之间通过共享数据和调用函数进行通信。
这样可以提高模块的独立性和可理解性。
4. 分层架构：将系统划分为不同的层次，每一层处理特定的功能和目标。
软件架构设计
软件架构设计1. 引言在软件开发过程中，软件架构设计是一个至关重要的环节。
它定义了软件系统的整体结构和组件之间的关系，为软件开发提供了指导和框架。
本文将探讨软件架构设计的重要性、基本原则以及一些常用的软件架构设计模式。
2. 软件架构的重要性软件架构设计在软件开发中具有重要的作用。
首先，它能够确保软件系统的可扩展性和可维护性。
一个良好的架构设计能够使软件系统易于扩展和修改，降低了后续开发和维护的成本。
其次，软件架构设计可以提高软件的性能和安全性。
通过合理划分模块和组件，优化算法和数据结构，提高了软件系统的运行效率和安全性。
3. 软件架构设计的基本原则在进行软件架构设计时，我们应该遵循一些基本原则，以确保设计的有效性和可行性。
a) 模块化原则：将系统划分为独立的模块，每个模块具有明确的功能和职责，便于开发和维护。
b) 高内聚、低耦合原则：模块内部的各个组件之间应该高度相关，而模块之间的依赖应尽量降低，减少耦合度。
c) 继承、封装、多态原则：应用面向对象的设计原则，使用继承、封装和多态等机制来提高软件系统的可复用性和可维护性。
d) 分层原则：将软件系统划分为多个层次，每个层次完成特定的功能，便于横向扩展和纵向升级。
4. 常用的软件架构设计模式a) 分层架构：将软件系统分为多个层次，每个层次专注于完成特定的功能。
常见的分层架构包括三层架构（展示层、业务逻辑层和数据访问层）和五层架构（展示层、应用层、业务逻辑层、数据访问层和数据库层）等。
b) 客户端-服务器架构：将软件系统划分为客户端和服务器两部分，客户端负责提供用户界面和交互逻辑，服务器负责处理业务逻辑和数据存储。
c) MVC架构：将软件系统划分为模型（Model）、视图（View）和控制器（Controller）三个组件，模型负责处理数据逻辑，视图负责展示数据和用户界面，控制器负责协调模型和视图之间的交互。
d) 微服务架构：将软件系统划分为多个小型的、独立的服务单元，每个服务单元都可以独立部署和升级，提高了系统的可扩展性和可维护性。
软件架构详解（附图）
软件架构详解（附图）软件架构（software architecture）软件架构（software architecture）是一系列相关的抽象模式，用于指导大型软件系统各个方面的设计。
软件架构是一个系统的草图。
软件架构描述的对象是直接构成系统的抽象组件。
各个组件之间的连接则明确和相对细致地描述组件之间的通讯。
在实现阶段，这些抽象组件被细化为实际的组件，比如具体某个类或者对象。
在面向对象领域中，组件之间的连接通常用接口_（计算机科学）来实现。
软件体系结构是构建计算机软件实践的基础。
与建筑师设定建筑项目的设计原则和目标，作为绘图员画图的基础一样，一个软件架构师或者系统架构师陈述软件构架以作为满足不同客户需求的实际系统设计方案的基础。
从和目的、主题、材料和结构的联系上来说，软件架构可以和建筑物的架构相比拟。
一个软件架构师需要有广泛的软件理论知识和相应的经验来实施和管理软件产品的高级设计。
软件架构师定义和设计软件的模块化，模块之间的交互，用户界面风格，对外接口方法，创新的设计特性，以及高层事物的对象操作、逻辑和流程。
架构是在组件，彼此间和与环境间的关系，引导设计发展原则中体现的系统的基本结构。
软件体系结构是构建计算机软件实践的基础。
与建筑师设定建筑项目的设计原则和目标，作为绘图员画图的基础一样，一个软件架构师或者系统架构师陈述软件构架以作为满足不同客户需求的实际系统设计方案的基础。
软件构架是一个容易理解的概念，多数工程师（尤其是经验不多的工程师）会从直觉上来认识它，但要给出精确的定义很困难。
特别是，很难明确地区分设计和构架：构架属于设计的一方面，它集中于某些具体的特征。
软件架构是指在一定的设计原则基础上，从不同角度对组成系统的各部分进行搭配和安排，形成系统的多个结构而组成架构，它包括该系统的各个组件，组件的外部可见属性及组件之间的相互关系。
组件的外部可见属性是指其他组件对该组件所做的假设。
在“软件构架简介”中，David GArlan和 Mary Shaw认为软件构架是有关如下问题的设计层次：“在计算的算法和数据结构之外，设计并确定系统整体结构成为了新的问题。
软件架构设计
软件架构设计从技术的角度来看，软件架构设计不仅是将软件设计变得更为可靠的方式，也是确保项目开发、部署和维护成功的重要手段之一。
软件架构是一个开发团队在编写复杂软件时所依赖的基础技能，其价值在于确保软件项目能够在其使用和生命周期中保持弹性和可靠性。
软件架构的定义：软件架构是指应用软件系统中的整体构架，它包括以下三个方面：• 软件元素以及它们之间的相互关系• 软件在使用中的约束和意图• 软件的抽象，简化和分层以达到最优性的目标这些方面在软件开发实践中是互相联系的。
软件架构是将软件系统分解为部件，并描述这些部件之间的相互关系的行为和属性的途径。
软件架构的重要性：从开发角度来看，软件架构第一次出现是为了组织和分离大型和复杂的软件工程。
软件架构的目标很大程度上涉及软件可靠性、架构可维护性、演化以及到功能满足程度与可扩展性的支持。
软件架构对组建可靠的软件非常关键，很多时候，软件架构对技术团队的整体思考以及软件架构师的决策起到至关重要的级别。
软件架构需要不断地根据人员和项目需求进行迭代，以确保软件架构科学有效，从而实现软件成功。
此外，软件架构的重要性还表现在：• 技术领导力：软件架构采用一种系统性的方法，同时把握了技术的各个方面。
软件架构师只有深刻理解技术的本质，才能掌握技术的发展方向，从而在技术领域中拥有领导地位。
• 结构的快速性：软件架构需采用可扩展的设计，以便快速建立对软件的重要性进行欣赏和评估。
这种考虑可以促使技术团队更快地为目标用户和核心利益相关者提供可靠的信息。
• 技术负载的管理：软件架构必须面对的一个挑战是如何处理用户数量庞大且不断增长的负载。
软件架构师必须知道如何使用流行的开发模式和架构技术，从而有效地达到这个目标。
如何为软件架构设计提供指导：• 设计Pillars：要为软件架构设计加强支持，其中有两个方面非常重要。
第一个方面是定义“设计原理”，即要设计的软件所需要的基础的非技术层面。
该过程可以通过讨论要素、业务需求、代码质量以及系统管理方法等方案来实现。
软件架构设计
引言概述：软件架构设计是指在软件开发过程中，为了满足系统的需求，提高软件系统的可维护性、可扩展性和可重用性，通过设计和组织软件系统的各个组件之间的结构和关系，以及它们之间的相互作用，以达到系统稳定和可靠性的设计过程。
本文将重点探讨软件架构设计的核心概念和基本原则，并依次阐述软件架构设计的五个大点。
正文内容：1. 软件架构设计的概念软件架构设计是对软件系统进行整体设计的过程，它包括对软件系统的组成部分、模块和接口进行定义和规划。
其中，软件架构指的是软件系统的整体结构，包括系统的组成部分、模块、接口以及它们之间的关系和相互作用。
在软件架构设计中，需要考虑到系统的可维护性、可扩展性、可重用性、可移植性等方面的要求。
2. 软件架构设计的基本原则在进行软件架构设计时，需要遵循一些基本的原则，以确保系统的稳定性和可靠性。
首先是模块化原则，即将系统划分为多个模块，每个模块具有清晰的功能和责任，模块之间通过接口进行通信，达到解耦合和高内聚的目的。
其次是抽象原则，即从系统中提取出通用的概念和模式，建立抽象的模型，以便在后续的开发中能够重用和扩展。
此外，还有层次化原则、透明性原则和可扩展性原则等。
3. 软件架构设计的重要性软件架构设计是软件开发过程中的关键环节，对于软件系统的功能实现、性能优化和系统维护都具有重要影响。
通过合理的软件架构设计，可以提高软件系统的可维护性，即在后续的开发和维护中能够快速定位和修复问题。
同时，软件架构设计还能够提高软件系统的可扩展性，即在需求变化时能够快速添加新功能或调整系统结构。
此外，软件架构设计还有助于提高软件系统的可重用性和可测试性。
4. 软件架构设计的几种常见模式软件架构设计有多种模式可供选择，可以根据具体的需求和系统特点进行选择。
其中，分层模式是一种常见的软件架构设计模式，将系统划分为多个层次，每个层次专注于特定的功能，通过接口进行通信和交互。
另外，还有面向对象设计模式、微服务架构，以及事件驱动架构等。
软件架构设计
软件架构设计软件架构设计是指在软件开发过程中，根据软件的功能需求和技术要求，对系统进行整体的分析、策划和设计的过程。
一个良好的软件架构设计能够使得软件各个模块之间的关系清晰，系统结构合理，具备良好的扩展性和可维护性。
一、引言软件架构设计在软件开发过程中起着非常重要的作用。
它不仅关乎着系统的稳定性和可靠性，还直接影响着开发周期和成本。
因此，合理设计软件架构是每个软件开发者都需要面对的重要任务。
二、软件架构设计原则1. 模块化设计原则：将系统划分为独立的组件或模块，每个模块具有清晰的功能和接口，便于模块的独立开发和维护。
2. 分层设计原则：将系统分为多个层次，每个层次负责不同的功能，各层之间通过接口进行通信，实现低耦合、高内聚的系统结构。
3. 可扩展性设计原则：预留扩展点，允许系统在后续版本中进行功能扩展和升级，降低系统的耦合度。
4. 适应变化设计原则：采用设计模式、抽象和封装等技术手段，使系统对需求变更和技术变革具有一定的适应能力。
5. 效能设计原则：在满足功能需求的基础上，兼顾系统性能和资源利用，确保系统能够高效运行。
三、常用的软件架构设计模式1. 分层架构：将系统划分为多个层次，从底层到上层依次为数据访问层、业务逻辑层和表示层，实现职责的划分和模块的复用。
2. 客户端-服务器架构：将系统划分为客户端和服务器两个部分，客户端负责用户界面显示和用户输入，服务器负责业务逻辑处理和数据存储。
3. MVC架构：将系统划分为模型（Model）、视图（View）和控制器（Controller）三个部分，实现数据的处理、界面的展示和业务逻辑的控制分离。
4. 微服务架构：将系统划分为多个独立的服务单元，每个服务单元负责独立的功能模块，通过网络进行通信，实现系统的分布式部署和拓展。
5. 消息队列架构：通过引入消息队列，将系统中的模块解耦，实现异步通信和可靠消息传输。
四、软件架构设计流程1. 需求分析：明确系统的功能需求和性能需求，分析用户的使用场景和操作流程。
软件架构设计基础知识文档002
软件架构设计基础知识文档摘要本文档为初级到中级开发人员提供软件架构设计的基础知识，涵盖常见架构模式、设计原则、性能优化策略等内容。
通过阅读本文档，开发人员可以了解软件架构设计的核心概念和基础知识，提升自己的技能和知识。
1. 软件架构设计的定义和重要性软件架构设计是指对软件系统的整体结构和组织进行设计和规划的过程。
它涉及到软件系统的各个组成部分之间的关系和交互，包括硬件、软件、网络和数据等。
软件架构设计的重要性在于它直接影响到软件系统的性能、可靠性、可维护性和可扩展性。
2. 常见架构模式•单体架构: 单体架构是一种传统的软件架构模式，所有的功能和组件都集中在一个单一的系统中。
•微服务架构: 微服务架构是一种现代的软件架构模式，系统被拆分成多个独立的服务，每个服务都有自己的功能和组件。
•事件驱动架构: 事件驱动架构是一种基于事件的软件架构模式，系统的各个组件之间通过事件进行交互。
3. 设计原则•单一职责原则: 每个组件或服务都应该有一个单一的职责或功能。
•分离关注点原则: 不同的关注点或功能应该分离到不同的组件或服务中。
•对称性原则: 系统的各个组件或服务应该是对称的，避免中心化和单点故障。
4. 性能优化策略•缓存: 使用缓存来提高系统的响应速度和性能。
•负载均衡: 使用负载均衡来分配系统的负载和提高可扩展性。
•数据库优化: 优化数据库的设计和查询来提高系统的性能。
5. 安全性和可扩展性•安全性: 系统的安全性是指保护系统和数据免受未经授权的访问和篡改。
•可扩展性: 系统的可扩展性是指系统能够应对不断增长的需求和负载。
6. 案例研究•电商系统: 一个电商系统的架构设计应该考虑到高并发、可扩展性和安全性等因素。
•社交媒体系统: 一个社交媒体系统的架构设计应该考虑到实时性、可扩展性和安全性等因素。
7. 结论软件架构设计是软件开发的核心部分，直接影响到软件系统的性能、可靠性、可维护性和可扩展性。
通过了解常见的架构模式、设计原则、性能优化策略等内容，开发人员可以设计出高质量的软件系统。
系统与子系统、模块与组件、框架与架构
系统与⼦系统、模块与组件、框架与架构系统与⼦系统、模块与组件、框架与架构的关系极客时间：《从 0 开始学架构》系统与⼦系统维基百科定义的“系统”。
系统泛指由⼀群有关联的个体组成，根据某种规则运作，能完成个别元件不能单独完成的⼯作的群体。
它的意思是“总体”“整体”或“联盟”。
⼦系统也是由⼀群有关联的个体所组成的系统，多半会是更⼤系统中的⼀部分。
模块与组件软件模块（Module）是⼀套⼀致⽽互相有紧密关连的软件组织。
它分别包含了程序和数据结构两部分。
现代软件开发往往利⽤模块作为合成的单位。
模块的接⼝表达了由该模块提供的功能和调⽤它时所需的元素。
模块是可能分开被编写的单位。
这使它们可再⽤和允许⼈员同时协作、编写及研究不同的模块。
软件组件定义为⾃包含的、可编程的、可重⽤的、与语⾔⽆关的软件单元，软件组件可以很容易被⽤于组装应⽤程序中。
模块和组件都是系统的组成部分，只是从不同的⾓度拆分系统⽽已从逻辑的⾓度来拆分系统后，得到的单元就是“模块”；从物理的⾓度来拆分系统后，得到的单元就是“组件”。
划分模块的主要⽬的是职责分离；划分组件的主要⽬的是单元复⽤。
其实，“组件”的英⽂ component 也可翻译成中⽂的“零件”⼀词，“零件”更容易理解⼀些，“零件”是⼀个物理的概念，并且具备“独⽴且可替换”的特点。
以⼀个最简单的⽹站系统来为例。
假设我们要做⼀个学⽣信息管理系统，这个系统从逻辑的⾓度来拆分，可以分为“登录注册模块”“个⼈信息模块”“个⼈成绩模块”；从物理的⾓度来拆分，可以拆分为 Nginx、Web 服务器、MySQL。
框架与架构软件框架（Software framework）通常指的是为了实现某个业界标准或完成特定基本任务的软件组件规范，也指为了实现某个软件组件规范时，提供规范所要求之基础功能的软件产品。
软件架构指软件系统的“基础结构”，创造这些基础结构的准则，以及对这些结构的描述。
框架关注的是“规范”，架构关注的是“结构”架构是顶层设计；框架是⾯向编程或配置的半成品；组件是从技术维度上的复⽤；模块是从业务维度上职责的划分；系统是相互协同可运⾏的实体。
软件总体架构图.
1软件总体架构图软件结构如图1.1所示：大容量数据采集与处理程序工业以太网网关路由程序CGIBOATCP/IP操作系统界面ucLinux 内核MicroBlaze Ip 设计图1.1 FPGA 数据采集软件架构图以上是系统的软件结构框图，我们下面将就具体每一个步骤的设计进行一个简要的描述：2 MicroBlaze IP 核设计IP 字面意思是知识产权，在微电子领域，具有知识产权的功能模块成为IP Core 或IP 核。
IP 可以用来生成ASIC 和PLD 逻辑功能块，又称为虚拟器件VC 。
IP 核可以有很多种，比如UART 、CPU 、以太网控制器、PCI 接口等。
根据IP 核描述的所在集成电路的设计层次，IP 可以分为硬IP 、软IP 、固IP 。
硬IP 的芯片中物理掩膜布局已经得到证明，所有的验证和仿真工作都已经完成，用它可以直接生产硅片，系统设计者不能再对它进行修改。
而软IP 是以行为级和RTL 级的Verilog 或VHDL 代码的形式存在，它要经过逻辑综合和版图综合才能最终实现在硅片上。
固IP 则介于两者之间。
Xilinx 公司的MicroBlaze32位软处理器核是支持CoreConnect 总线的标准外设集合。
MicroBlaze 处理器运行在150MHz 时钟下，可提供125 D-MIPS 的性能，非常适合设计针对网络、电信、数据通信和消费市场的复杂嵌入式系统。
1．MicroBlaze 的体系结构MicroBlaze 是基于Xilinx 公司FPGA 的微处理器IP 核，和其它外设IP 核一起，可以完成可编程系统芯片(SOPC)的设计。
MicroBlaze 处理器采用RISC 架构和哈佛结构的32位指令和数据总线， 可以全速执行存储在片上存储器和外部存储器中的程序， 并访问其中的数据， 如图4.1所示指令端总线接口程序指针（PC ）运算器通用寄存器组32x32Bit指 令 缓冲指 令 译码数 据 端 总 线 接口DLMBDOP B图2.1 MicroBlaze 内核结构框图(1)内部结构MicroBlaze内部有32个32位通用寄存器和2个32位特殊寄存器—— PC 指针和MSR 状态标志寄存器。
