经典变压器习题资料

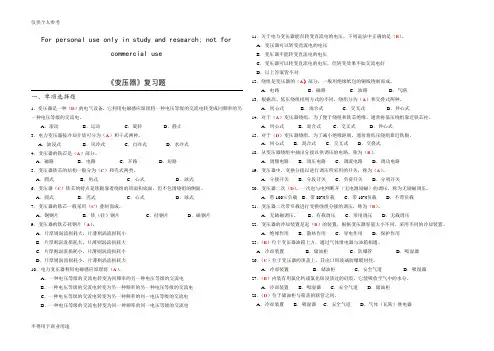

《变压器》复习题(含答案)
For personal use only in study and research; not forcommercial use《变压器》复习题一、单项选择题1．变压器是一种（D）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。
A．滚动B．运动C．旋转D．静止3．电力变压器按冷却介质可分为（A）和干式两种。
A．油浸式B．风冷式C．自冷式D．水冷式4．变压器的铁芯是（A）部分。
A．磁路B．电路C．开路D．短路5．变压器铁芯的结构一般分为（C）和壳式两类。
A．圆式B．角式C．心式D．球式6．变压器（C）铁芯的特点是铁轭靠着绕组的顶面和底面，但不包围绕组的侧面。
A．圆式B．壳式C．心式D．球式7．变压器的铁芯一般采用（C）叠制而成。
A．铜钢片B．铁（硅）钢片C．硅钢片D．磁钢片9．变压器的铁芯硅钢片（A）。
A．片厚则涡流损耗大，片薄则涡流损耗小B．片厚则涡流损耗大，片薄则涡流损耗大C．片厚则涡流损耗小，片薄则涡流损耗小D．片厚则涡流损耗小，片薄则涡流损耗大10．电力变压器利用电磁感应原理将（A）。
A．一种电压等级的交流电转变为同频率的另一种电压等级的交流电B．一种电压等级的交流电转变为另一种频率的另一种电压等级的交流电C．一种电压等级的交流电转变为另一种频率的同一电压等级的交流电D．一种电压等级的交流电转变为同一种频率的同一电压等级的交流电11．关于电力变压器能否转变直流电的电压，下列说法中正确的是（B）。
A．变压器可以转变直流电的电压B．变压器不能转变直流电的电压C．变压器可以转变直流电的电压，但转变效果不如交流电好D．以上答案皆不对12．绕组是变压器的（A）部分，一般用绝缘纸包的铜线绕制而成。
A．电路B．磁路C．油路D．气路13．根据高、低压绕组排列方式的不同，绕组分为（A）和交叠式两种。
A．同心式B．混合式C．交叉式D．异心式14．对于（A）变压器绕组，为了便于绕组和铁芯绝缘，通常将低压绕组靠近铁芯柱。
变压器典型练习题6(有答案)
变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。
【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。
2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。
变压器习题集
变压器习题集一、填空题：1.变压器工作原理的基础是定律。
2.变压器二次绕组的额定电压是指变压器一次绕组加，二次绕组的电压。
3.在变压器中，同时和一次绕组、二次绕组相交链的磁通称为，仅和一侧绕组交链的磁通称为4.变压器磁场中的磁通按照性质和作用的不同，分为和5.一台变压器的额定频率为60Hz，现将它接到50Hz的电网上运行，若电压和线圈匝数均不变，则铁心中的磁通大约为原值的倍。
6.一台额定频率为50Hz的电力变压器接于60Hz、电压为额定电压的电网上运行，此时变压器磁路饱和程度______，励磁电流______，励磁电抗______，漏电抗______。
7.当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为___________。
__________，E8.变压器的变比为k，如果将二次绕组折合到一次绕组，则I22=__________。
=__________，Z29.变压器等效电路中的某m是对应于_________的电抗，Rm是表示_________的等效电阻。
10.变压器额定电压下负载运行时，当负载电流增大时，铜耗将_；铁耗将11.三相变压器的联结组标号反映的是变压器高、低压侧对应之间的相位关系。
12.两台变压器并联运行，第一台短路电压UKI=5%UN，第二台短路电压UKII=7%UN，负载时，第___________台变压器先达到满载。
13.通过和实验可求取变压器的参数。
二、单项选择题：1.一台三相电力变压器SN=560KVA，U1N/U2N=10000/400V，Dy接法，负载时忽略励磁电流，低压侧相电流为808.3A时，则高压侧的相电流为（1）808.3A；（2）56A；（3）18.67A2.三相变压器一次侧的额定电流为（1）I1NSN3U1N；（2）I1NPN3U1N；（3）I1NSNS；（4）I1NNU1N3U1N3.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的（1）空载线电压；（2）空载相电压；（3）额定负载时的线电压4.升压变压器，一次绕组的每匝电动势二次绕组的每匝电动势。
变压器复习题及答案
变压器复习题及答案一、单项选择题1. 变压器的工作原理是基于什么现象？A. 电磁感应B. 静电感应C. 磁共振D. 光电效应答案：A2. 变压器的铁芯通常采用什么材料？A. 铜B. 铝C. 铁D. 塑料答案：C3. 变压器的一次侧和二次侧绕组的匝数比与电压比有什么关系？A. 匝数比等于电压比B. 匝数比与电压比成反比C. 匝数比与电压比无关D. 匝数比是电压比的平方答案：A4. 理想变压器的原副边功率关系是什么？A. 原边功率大于副边功率B. 副边功率大于原边功率C. 原边功率等于副边功率D. 原边功率与副边功率无关5. 变压器的空载损耗主要来源于哪里？A. 铁芯损耗B. 绕组损耗C. 绝缘损耗D. 机械损耗答案：A二、填空题1. 变压器的一次侧电压为220V，二次侧电压为110V，那么变压器的变比为________。
答案：2:12. 变压器的铁芯损耗主要由________和________组成。
答案：磁滞损耗、涡流损耗3. 变压器的效率是指________与________的比值。
答案：输出功率、输入功率三、简答题1. 简述变压器的冷却方式有哪些？答案：变压器的冷却方式主要有自然冷却、风冷、水冷、油冷等。
2. 什么是变压器的短路试验？它的目的是什么？答案：变压器的短路试验是指在变压器的二次侧施加短路条件，测量其短路电流和短路损耗。
其目的是确定变压器的短路特性，评估其在短路条件下的性能和安全性。
四、计算题1. 已知变压器的一次侧电压为10kV，二次侧电压为400V，求变压器答案：变比为25:1。
2. 假设变压器的空载损耗为1000W，负载损耗为2000W，原边输入功率为5000W，计算变压器的效率。
答案：变压器的效率为80%。
变压器习题及其答案
第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。
由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。
2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ5'磁通降低，此时可认为磁路为线性的，磁阻sl R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=； （2）铁耗：βαf B p m Fe ∝，βα> 铁耗稍有减小；（3）σσσπ11''1562x L f x =⋅=， σσσπ22''2562x L f x =⋅= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；归算原则：保持归算前后副边的磁动势不变。
2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？答：一次侧没有经过归算，所以为实际值；二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。
2-5 变压器的激磁阻抗和等效漏阻抗如何测定？答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。
（具体测量方法略）2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=，Y,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。
变压器习题
变压器习题一、单选题1.变压器做短路实验所测得的短路功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗D. 全部为铜损耗2.一台单相变压器铁心在叠装时由于装配工艺不良，铁心间隙较大，空载电流将（）A.减小B.不变C.增加D.不确定3.型号为SL—800/10 ，表示为（）A.此变压器的额定容量为800VA，高压边额定电压为10KVB.此变压器的额定容量为800KVA，高压边额定电压为10VC.此变压器的额定容量为800KV A，高压边额定电压为10KVD.此变压器的额定容量为800V A，高压边额定电压为10V4.电力变压器油枕的作用是（）A.为器身散热B.防止油箱爆炸C.使油箱内部与外界空气隔绝，在温度变化时对油箱内油量起调节作用D.便于观察油箱内油量的大小5.变压器一次绕组、二次绕组虽无直接的电路联接关系，但有磁路的连接，所以负载运行时，（）A.一次绕组电流增大或减少的同时，二次绕组电流也随着减小或增大B.—次绕组电流增大或减少的同时，二次绕组电流不改变C.一次绕组电流增大或减少的同时，二次绕组电流的变化不确定D.一次绕组电流增大或减少的同时，二次绕组电流也随着增大或减小6.单相变压器的主磁通的幅值（A. B.C. D.7.下面关于单相变压器空载运行的描述中, （）是错误的A.空载运行是指变压器一次侧接电源，二次侧开路的运行状态B.空载运行是指变压器一次侧接电源，二次无电流的运行状态C.空载运行是指变压器一次侧接电源，二次侧短路的运行状态D.空载运行是指变压器一次侧接电源，二次侧不接入负载的运行状态8.变压器做空载实验所测得的空载功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗D. 全部为铜损耗9．将变压器高、低压绕组同心地套在铁心柱上叫作（）A 铁心绕组B . 同心式绕组C交迭式绕组 D.波式绕组10.三相变压器的额定容量SN=（）A.C.11. 为了（B.D.）变压器的励磁电流,铁心回路不能有间隙A. 减小B.不改变C. 增加D.不确定12.三相变压器的额定容量SN=（）A. B.C. D.13.三相变压器的的联结组别为Y, yO表示为（）A. 此变压器的一次绕组为星型联结，二次绕组也为星型联结B.此变压器的一次绕组为三角型联结，二次绕组也为三角型联结C.此变压器的一次绕组为星型联结，二次绕组为三角型联结D.此变压器的一次绕组为三角型联结，二次绕组为星型联结14.将变压器高、低压绕组同心地套在铁心柱上叫作（）A 铁心绕组B . 同心式绕组C.交迭式绕组D. 波式绕组15. 电力变压器负载增加时，其铜耗（）A. 不变B. 增大 C . 减小 D.无法确定16.变压器一次绕组、二次绕组虽无直接的电路联接关系，但有磁路的连接，所以负载运行时，（）A. 一次绕组电流增大或减少的同时，二次绕组电流也随着减小或增大B.—次绕组电流增大或减少的同时，二次绕组电流不改变C.一次绕组电流增大或减少的同时，二次绕组电流的变化不确定D.一次绕组电流增大或减少的同时，二次绕组电流也随着增大或减小17.变压器铭牌上标出的额定容量是指变压器的额定（）A.有功功率B无功功率C.视在功率D.复功率18.在其它条件不变的情况下，变压器的空载磁通势和一次侧磁通势、二次侧磁通势间的关系是（）A. B.C. D.19.变压器的负载增加时，其铜耗（）A.增大B.不变C.减小D.无法确定20.在其它条件不变的情况下，变压器负载运行时，如果负载电流减小，则铁心中的主磁通将（）A.减弱B.不变C.增强D.无法确定21．（）说法是错误的）加电A. 变压器是一种静止的电气设备B. 变压器用来变换电压C. 变压器可以变换电流D. 变压器可以变换频率22. 三相变压器的的联结组别为 Y ，d7 表示为（ ）A. 此变压器的一次绕组为星型联结，二次绕组也为星型联结B. 此变压器的一次绕组为三角型联结，二次绕组也为三角型联结C. 此变压器的一次绕组为星型联结，二次绕组为三角型联结D. 此变压器的一次绕组为三角型联结，二次绕组为星型联结23. 一台三相变压器的联结组别 YN , d11，其中“11表示变压器的低压边（A . 线电动势相位超前高压边线电动势相位3300B . 线电动势相位滞后高压边线电动势相位3300C. 相电动势相位超前高压边线电动势相位3300D. 相电动势相位超前高压边线电动势相位330024. 变压器空载运行是指变压器低压侧的绕组（ ）A.短路B.开路或短路C.开路D.不确定 25. 为了提高测量精度和选择测量仪表时方便, 变压器的空载实验通常在 （压A. 高压边B. 高低压两边C .低压边 D.不确定26.变压器做短路实验所测得的短路功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗A. 接线图相同，相量图不同C. 接线图不同，相量图相同B. 接线图相同，相量图也相同D.接线图不同，相量图也不同4．变压器负载运行时，若负载增大，其铁损耗将5.变压器短路实验时，短路电流Ish 应___________ ，铜损耗将________________ 。
第三部分(变压器,思考题与习题)
第三部分变压器一、思考题与习题1、变压器是怎样实现变压的？为什么能变电压，而不能变频率？2、变压器铁心的作用是什么？为什么要用0.35mm厚，表面涂有绝缘漆的硅钢片叠成？3、变压器一次绕组若接在直流电源上，二次会有稳定的直流电压吗，为什么？4、变压器有哪些主要部件，其功能是什么？5、变压器二次额定电压是怎样定义的？6、双绕组变压器一、二次侧的额定容量为什么按相等进行设计？7、一台380/220V的单相变压器，如不慎将380V加在低压绕组上，会产生什么现象？8、为什么要把变压器的磁通分成主磁通和漏磁通，它们有哪些区别？并指出空载和负载时产生各磁通的磁通势？9、变压器空载电流的性质和作用如何，其大小与哪些因素有关？10、变压器空载运行时，是否要从电网中取得功率，起什么作用？为什么小负荷的用户使用大容量变压器无论对电网还是对用户都不利？11、一台220/110V的单相变压器，试分析当高压侧加220V电压时，空载电流I0呈何波形？加110V时又呈何波形？若110V加到低压侧，此时I0呈何波形？12、当变压器原绕组匝数比设计值减少而其他条件不变时，铁心饱和程序、空载电流大小、铁损耗、副边感应电动势和变比都将如何变化？13、一台频率为60H Z的变压器按到50H Z的电源上运行，其他条件都不变，问主磁通、空载电流、铁损耗和漏抗有何变化？为什么？14、变压器的励磁电抗和漏电抗各对应于什么磁通，对已制成的变压器、它们是否是常数？当电源电压降至额定值的一半时，它们如何变化，我们希望这两个电抗大好还是小好，为什么？并比较这两个电抗的大小。
15、一台220/110V 的单相变压器，变比k=21N N =2，能否一次绕组用2匝，二次绕组用1匝，为什么？16、变压器运行时电源电压降低，试分析对变压器铁心饱和程序，励磁电流、励磁阻抗和铁损耗有何影响？17、变压器制造时，①叠片松散、片数不足；②接缝增大；③片间绝缘损伤。
试分析以上几种情况对变压器铁心饱和程度、励磁电流和铁损耗有何影响？18、变压器负载时，一、二次绕组各有哪些电动势或电压降，它们产生的原因是什么？并写出电动势平衡方程式。
电机学变压器经典习题及答案
25．一台单相变压器额定电压为220/110V。Y/y-12接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为。
A:0.06，B：0.03，
C：0.12，D：0.24。
答：A
三、判断
1.变压器负载运行时副边电压变化率随着负载电流增加而增加。（）
答：对
12.★一台50HZ的变压器接到60HZ的电网上，外时电压的大小不变，激磁电流将减小。（）
答：对
13.★变压器负载成容性，负载增加时，副边电压将降低。（）
答：错
14.★变压器原边每匝数增加5%，副边匝数下降5%，激磁电抗将不变。（）
答：错
15.★★联接组号不同的变压器不能并联运行，是因为电压变化率太大。（）
答：B
14．★变压器原边匝数增加5%，副边匝数下降5%，激磁电抗将。
A：不变B：增加约10%C：减小约10%
答：B
15．三相变压器的变比是指———之比。
A：原副边相电势B：原副边线电势C：原副边线电压
答：A
16．磁通ф，电势е正方向如图，W1匝线圈感应的电势e为。
A：dФ/dtB：W1dФ/dtC：-W1dФ/dt
A等于B大于C小于
答；A
8．三相变压器二次侧的额定电压是指原边加额定电压时二次侧的电压。
A空载线B空载相C额定负载时的线
答：A
9．单相变压器通入正弦激磁电流，二次侧的空载电压波形为。
A正弦波B尖顶波C平顶波
答：A
10．★★变压器的其它条件不变，若原副边的匝数同时减少10℅，则 ， 及 的大小将。
A： 和 同时减少10， 增大
答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。
变压器习题
1、一台三相变压器原付边额定电压为／＝10/3.5kV ，Ｙ／△－１１联接，匝电压N U 1N U 2为14.189V ，付边的额定电流＝183.3A 。
试求：⑴原付线圈的匝数；⑵原绕组电流及额N I 2定容量；⑶变压器运行在额定容量且＝1、0.9（超前）和0.85（滞后）三种情况下的2ϕCos 负载功率。
2、一台单相变压器，额定电压为／＝1100/220V ，略去励磁电阻，＝0.05，N U 1N U 2m R 1R Ω＝0.4，＝0.002，＝0.016，＝220，当副边电压是额定值，电流1X Ω2R Ω2X Ωm X Ω2I ＝100A ，＝0.6（落后）时，求原边电流及原边电压。
2ϕCos 1I 1U 3、容量１００kVA ，额定电压／＝2200/220V ，频率５０Hz 的单相变压器，现测N U 1N U 2得空载与负载试验结果如下：⑴空载试验：低压侧加220V 电压，测得空载电流＝18A ，0I 空载损耗＝980W ；⑵负载试验：电压加在高压侧，使电流达到额定值，得＝70V ，0p k U 负载损耗＝1050W 。
设＝，＝。
试求：⑴归算到高压侧的，，，k p 1R 2R '1X 2X 'k R k X 1R ，，，及，；⑵＝0.8（滞后）时的电压变化率及最大效率。
2R '1X 2X 'm R m X 2ϕCos 4、一台３kVA ，230/115V 的单相变压器，＝0.3，＝0.05，＝0.8，＝０.1R Ω2R Ω1X Ω2X １，铁耗＝45W ，额定负载时铜耗＝85W 。
求：⑴＝0.9（滞后）时的电ΩFe p Cu p 2ϕCos 压变化率；⑵供给3.04kW ，功率因数为0.95（滞后）负载时的效率。
5、单相变压器额定容量＝13500kVA ，／＝110/11kV ，=50Hz ，铁芯柱截面N S N U 1N U 2N f 积Ａ＝0.178平方米，其中最大磁密＝1.421T 特斯拉，试求：⑴每匝电势；⑵高低压线m B 圈匝数及变压器变比。
变压器精选练习题16道
1、如图 ,当滑动变阻器滑动触头 p 逐渐向上移动时 ,接在理想变压器两端的四个理想电表示数 ( )A． V1 不变、V2 不变、 A1 变大、 A2 变大B． V1 不变、V2 不变、 A1 变小、 A2 变小C． V1 变大、V2 变大、 A1 变小、 A2 变小D． V1 变小、V2 变小、 A1 变大、 A2 变大2、如图所示，理想变压器原、副线圈的匝数比为 10： 1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为，则 ( )A．电压表的示数为B．在滑动变阻器触头 P 向上移动的过程中，电流表 A2 的示数变小C．在滑动变阻器触头 P 向上移动的过程中，电流表 A1 的示数变大D．在滑动变阻器触头 P 向上移动的过程中，理想变压器的输入功率变小3、某变压器原、副线圈匝数比为55 ∶ 9，原线圈所接电源电压按图所示规律变化，副线圈接有负载。
下列判断正确的是 ( )A．输出电压的最大值为 36VB．原、副线圈中电流之比为55 ∶ 9C．变压器输入、输出功率之比为55 ∶ 9D．交流电源有效值为 220V，频率为 50Hz4、如图所示，理想变压器副线圈通过导线接两个相同的灯泡 L1 和 L2。
导线的等效电阻为 R。
现将原来断开的开关 S 闭合，若变压器原线圈两端的电压保持不变，则下列说法中正确的是 ( )A．副线圈两端的电压不变B．通过灯泡L1 的电流增大C．原线圈中的电流减小D．变压器的输入功率减小5、生活中处处用电，而我们需要的电都是通过变压器进行转换的，为了测一个已知额定电压为 100V 的灯泡的额定功率，如图，理想变压器的原、副线圈分别接有理想电流表 A 和灯泡 L，滑动变阻器的电阻值范围时 0－100 Ω不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为 2:1，交流电源的电压为 U0＝ 440V，适当调节滑动变阻器的触片位置，当灯泡在额定电压下正常工作时，测得电流表 A 的示数为 1.2A，则 ( )A.灯泡的额定功率为 40WB. 灯泡的额定电流为 2.4AC.滑动变阻器上部分接入的电阻值为50ΩD. 滑动变阻器消耗的电功率为 240W6 、如图 7，有一理想变压器，原副线圈的匝数比为 n，原线圈接正弦交流电，输出端接有一个交流电压表和一个电动机。
变压器练习题（精选）
专题四变压器一、理想变压器各物理量变化的决定因素(1)输入电压U1决定输出电压U2：这是因为输出电压U2= U1，当U1不变时，不论负载电阻R变化与否,U2不会改变。
不会改变。
(2)输出电流I2决定输入电流I1：在输入电压U1一定的情况下，输出电压U2也被完全确定。
当负载电阻R增大时，I2减小，则I1相应减小；当负载电阻R减小时，I2增大，则I1相应增大。
在使用变压器时，不能使变压器次级短路。
增大。
在使用变压器时，不能使变压器次级短路。
(3)输出功率P2决定输入功率P1:理想变压器的输入功率与输出功率相等，即P2=P1。
在输入电压U1一定的情况下，当负载电阻R增大时，I2减小，则变压器输出功率P2=I2U2减小，输入功率P1也将相应减小；当负载电阻R减小时，I2增大，变压器的输出功率P2=I2U2增大，也将增大。
则输入功率P1也将增大。
1、一理想变压器原、一理想变压器原、副线圈的匝数比为副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，为滑动变阻器的触头。
下列说法正确的是（ ）副线圈所接电路如图乙所示，P为滑动变阻器的触头。
下列说法正确的是（A.副线圈输出电压的频率为50 Hz B.副线圈输出电压的有效值为31 V C.P向右移动时，原、副线圈的电流比减小向右移动时，原、副线圈的电流比减小D.P向右移动时，变压器的输出功率增加向右移动时，变压器的输出功率增加2、一理想变压器原、原线圈与正弦交变电源连接，输入电压输入电压副线圈匝数比n1:n2=11:5。
原线圈与正弦交变电源连接，一理想变压器原、副线圈匝数比u如图所示。
副线圈仅接入一个10 W的电阻。
则( ) A.流过电阻的电流是20 A B.与电阻并联的电压表的示数是100 V C.经过1分钟电阻发出的热量是6×103 J D.变压器的输入功率是1×103 W 3．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.20 接正弦交流电源，电压表A．下列判断中正确的是（．下列判断中正确的是（ ）A．初级线圈和次级线圈的匝数比为2∶1 B．初级线圈和次级线圈的匝数比为5∶1 C．电流表A2的示数为1.0 A D．电流表A2的示数为0.4 A 4．某理想变压器原、副线圈的匝数比为55∶9，原线圈所接电源电压按图5所示规律，则下列判断正确的是（ ）变化，副线圈接有一灯泡，此时灯泡消耗的功率为40 W，则下列判断正确的是（V A．副线圈两端输出的电压为362 2 V B．原线圈中电流表的示数约为0.18 A C．变压器的输入、输出功率之比为55∶9 D．原线圈两端电压的瞬时值表达式为u＝220sin100πt（V）5．在如图6所示的(a)(b)两电路中，当a 、b 端与e 、f 两端分别加上220 V 的交流电压时，测得c 、d 间与g 、h 间的电压均为110 V ，若分别在c 、d 和g 、h 两端加上110 V 的交流电压，则a 、b 间与e 、f 间的电压分别为（间的电压分别为（ ）A ．220 V ,220 V B ．220 V ,110 V C ．110 V ,110 V D ．220 V ,0 V 6．如图8所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻，开关S 是闭合的．是闭合的． V 1和V 2为理想电压表，读数分别为U 1和U 2； A 1、A 2和A 3为理想电流表，读数分别为I 1、I 2和I 3，现断开S ，U 1数值不变，下列推断中正确的是（的是（ ）A ．U 2变小、I 3变小变小 B ．U 2不变、I 3变大变大 C ．I 1变小、I 2变小变小D ．I 1变大、I 2变大变大7、（2007年高考山东理综⒙）年高考山东理综⒙）某变压器原、某变压器原、某变压器原、副线圈匝数比为副线圈匝数比为55︰9，原线圈所接电源电压按图示规律变化，副线圈接有负载。
变压器部分典型习题与解答
变压器部分典型习题与解答1. 变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据1114.44m U E fN φ≈=可知, 114.44m U fN φ=,因此,一次绕组匝数减少,主磁通m φ将增加，磁密mm B Sφ=，因S 不变，m B 将随m φ的增加而增加，铁心饱和程度增加，磁导率μ下降。
因为磁阻m lR Sμ=，所以磁阻增大。
根据磁路欧姆定律01m m I N R φ=，当线圈匝数减少时，励磁电流增大。
又由于铁心损耗2 1.3Fe m p B f ∝，所以铁心损耗增加。
励磁阻抗减小，原因如下：电感20110100m m m N N i N L i i R R ψ⨯===, 激磁电抗212m m mN x L f R ωπ==,因为磁阻m R 增大，匝数1N 减少，所以励磁电抗减小。
设减少匝数前后匝数分别为1N 、'1N ，磁通分别为m φ、'm φ，磁密分别为m B 、'm B ，电流分别为0I 、'0I ，磁阻分别为m R 、'm R ，铁心损耗分别为Fe p ，'Fe p 。
根据以上讨论再设，'11(1)m m k k φφ=>，同理，'11(1)m m B k B k =>，'22(1)m m R k R k =>，'1313(1)N k N k =<， 于是'''121200'1313m m m m R k k R k k I I N k N k φφ===。
又由于2 1.3Fe m p B f ∝， 且20(Fe m m p I r r =是励磁电阻，不是磁阻m R ），所以''2'2'0220Fe m m Fe m m p B I r p B I r ==，即22'212123m m k k r k k r =，于是，2'2231m mk r k r =，因21k >，31k <，故'm m r r <，显然， 励磁电阻减小。
变压器设备基础知识题库100道(含答案)
变压器设备基础知识题库100道(含答案)一、变压器的基本概念1. 变压器是一种（）的电气设备。
A. 变换电压B. 变换电流C. 变换阻抗D. 变换功率答案：A2. 变压器的主要功能是（）。
A. 升高电压B. 降低电压C. 变换电压、电流和阻抗D. 分配电能答案：C3. 变压器的铁芯通常采用（）材料。
A. 铜B. 铝C. 铁D. 硅钢片答案：D4. 变压器的绕组一般用（）材料制成。
A. 铜B. 铝C. 铁D. 绝缘材料答案：A（或B，实际中铜和铝都有应用）5. 变压器的冷却方式有多种，其中油浸自冷式变压器是利用（）进行冷却。
A. 空气自然对流B. 变压器油的自然对流C. 风扇强制冷却D. 水冷答案：B二、变压器的工作原理6. 变压器的工作原理是基于（）。
A. 电磁感应原理B. 电流的磁效应C. 欧姆定律D. 基尔霍夫定律答案：A7. 在变压器中，一次绕组的匝数为N1，二次绕组的匝数为N2，当N1>N2 时，变压器是（）。
A. 升压变压器B. 降压变压器C. 隔离变压器D. 自耦变压器答案：B8. 变压器的变比等于（）。
A. 一次绕组匝数与二次绕组匝数之比B. 二次绕组匝数与一次绕组匝数之比C. 一次绕组电流与二次绕组电流之比D. 二次绕组电流与一次绕组电流之比答案：A9. 变压器在空载运行时，一次绕组中的电流主要是（）。
A. 有功电流B. 无功电流C. 负载电流D. 短路电流答案：B10. 变压器在负载运行时，二次绕组中的电流产生的磁通势与一次绕组中的电流产生的磁通势（）。
A. 方向相同B. 方向相反C. 大小相等D. 相互独立答案：B三、变压器的结构11. 变压器的铁芯由（）和铁轭两部分组成。
A. 绕组B. 线圈C. 铁心柱D. 绝缘材料答案：C12. 变压器的绕组分为（）和二次绕组。
A. 一次绕组B. 高压绕组C. 低压绕组D. 励磁绕组答案：A13. 油浸式变压器的油箱内充满了（）。
A. 空气B. 变压器油C. 氮气D. 六氟化硫答案：B14. 变压器的分接开关用于改变（）。
变压器习题集-答案解析
第一单元变压器的分类、结构和原理课题一 变压器的分类和用途一、 填空题1 .变压器是一种能变换 _交流 __电压，而频率—不变的静止电气设备。
2 •变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为 油浸_风冷式、自冷式和__干式—变压器。
3 •电力系统中使用的电力变压器，可分为_____ 变压器。
二、 判断题（在括号内打“V”或打“X”1.在电路中所需的各种直流电，可以通过变压器来获得。
2 •变压器的基本工作原理是电流的磁效应。
（X ）三、 简答题1 •为什么要高压送电？在传输功率一定时，升高输电电压就可以降低输电电流， 耗。
2 •变压器能改变直流电压吗 ？不能 如果接上直流电压会发生什么现象 ？ 副边无输出，原边或电源将会烧毁。
为什么？接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。
课题二变压器的结构与冷却方式5 .绝缘套管由外部的瓷套和中间的绝缘性能 禾n ______ 密圭寸性能 要好。
二、 判断题（在括号内打“2”或打“X”）1•同心绕组是将一次侧、二次侧线圈套在同一铁柱的内、外层，一般低压绕组在外层， 高压绕组在内层。
（X ）2 •热轧硅钢片比冷轧硅钢片的性能更好，其磁导率高而损耗小。
（X ）3.储油柜也称油枕，主要用于保护铁心和绕组不受潮，还有绝缘和散热的作用。
（4 •芯式铁心是指线圈包着铁心，其结构简单、装配容易、省导线，适用于大容量、高电 压。
（V ）降压变压器和配电升压变压器、(X )这样就可以减小输电线路上的损一、 填空题1 .变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为一次侧—;接负载的绕组称为 ，二次侧__ 。
也可按绕组所接电压高低分为 ―高压绕组 和— 低压绕组__ 。
按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。
'2 .变压器的铁心常用 硅钢片叠装而成，因线圈位置不同，可分为芯式 ______ 和壳式_ 两大类。
变压器典型例题
变压器典型例题【例1】有一降压变压器，它的输入电压最大值为220V，另有一负载，当它接在22V直流电源上时，消耗功率为P，若使它接在上述变压线圈的匝数比为【】A．14∶1 B．1∶14 C．10∶1 D．1∶10【分析】设负载电阻为R，直流电压U0=22V，变压器次级电压的有效值为U2，则由题意知两式相比，得而变压器初级电压的有效值为因此，该变压器原副线圈的匝数比为【答】C．【例2】如图所示，一台有两个副线圈的变压器．原线圈匝数n1=1100匝，接入电压U1=220V的电路中．（1）要求在两组副线圈上分别得到电压U2=6V，U3=110V，它们的匝数分别为多少？（2）若在两副线圈上分别接上“6V、20W”、“110V、60W”的两个用电器，原线圈的输入电流为多少？【分析】第（1）问，根据电压与匝数的正比关系即得；第（2）问，应根据原、副线圈功率相等的关系计算．【解】（1）根据原、副线圈间电压与匝数的关系，由（2）设原线圈输入电流为I1，由P入=P出，即【说明】第（1）问，也可根据原、副线圈每伏电压分配到的匝数n2=5×6匝=30匝，n3=5×110匝=550匝．【例3】一台降压变压器原副线圈匝数比为4∶1，供一照明电路用电．原线圈所加交变电压u1=1410sin100πtV，照明电路连接导线的总电阻R=1.0Ω，问能使多少盏“220V，40W”的电灯正常发光．【分析】供电示意图如图所示．要使用电器正常工作，必须使用电器两端电压达到其额定值220V．【解】由电源电压u1=1410sin100πtV，得加在原线圈上电压的有效值根据变压器公式所以副线圈两端的电压此时由副线圈作为“电源”，对电灯供电．设共需并联n盏电灯，每灯正常发光时的电流为根据欧姆定律，由U2=nI0R＋U0，得【例4】一理想变压器原、副线圈匝数比n1∶n2=1∶2，电源电压险丝，副线圈中接入一个可变电阻R（如图）．为了使保险丝不被熔断，调节电阻R时最低应不能小于【分析】当原线圈电流强度达到I1=I0时，副线圈中电流强度为这也就是副线圈中的最大电流．副线圈的输出电压有效值为因此，副线圈电路中负载电阻的最小值为【答】C．【说明】常有人以为，保险丝的熔断电流I0就是原线圈中的最大电流，即I1m=I0=1A，因而副线圈中最大电流为副线圈的最大输出电压于是得负载电阻最小值这是错的！因为交流的有效值是根据热效应定义的，所以根据热效应而规定的保险丝的熔断电流也必须用有效值来衡量，即I0是熔断时电流的有效值而不是峰值．【例5】某车间用变压器对40盏“36V、40W”电灯供电．设变压器的原线圈为1320匝，接在220V照明线路上，问：（1）副线圈应为几匝，能使各个灯正常发光？此时原、副线圈的电流为多少？（2）如只用20盏灯，能否正常发光？原线圈电流变为多少？【分析】通常，近距离输电可不计输电线电阻，因此，变压器副线圈电压应等于电灯电压，由此用变压器公式，即得副线圈匝数．由电灯总功率等于原、副线圈功率可得电流．减少灯数时，供电电压不变，功率和电流都发生了变化．得副线圈匝数副线圈输出的总功率等于40盏电灯功率之和，即P2=40×40W=1600W．所以，副线圈的电流和原线圈的电流分别为当只用20盏电灯时，副线圈输出功率减少，原线圈输入功率也相应减少．它们均为P′1=P′2=20×40W=800W．所以，原副线圈的电流变为【说明】负载变化时，功率会跟着发生变化，这正是能的转化和守恒的反映．在理想变压器中，副线圈的电压仅由匝数比和原线圈电压决定，并不随负载变化而变化．【例6】如图是一个带有两个副线圈的理想变压器，今将原线圈接至稳压交流电源上，副线圈L1的匝数为n1，副线圈L2的匝数为n2．当L2两端断开，电阻R 接到L1两端时，电流表的示数为I1；当L1两端断开，R接到L2两端时，电流表示数为I2，当L1、L2都接上R时，电流表的示数为I3，求I1∶I2∶I3=？【分析】根据副线圈上接入负载电阻的情况，由原线圈的输入功率等于副线圈的输出功率，即可找出关系．【解】把电阻R分别接在L1和L2两端时，有当在L1、L2两端都接入电阻R时，有因为两个副线圈上的电压分别为把④式代入上面三个算式中，得【例7】在绕制变压器时，某人误将两个线圈绕在如图所示变压器铁芯的左右两个臂上．当通以交变电流时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂．已知线圈1、2的匝数之比n1∶n2=2∶1．在不接负载的情况下【】A．当线圈1输入电压220V时，线圈2输出电压为110VB．当线圈1输入电压220V时，线圈2输出电压为55VC．当线圈2输入电压110V时，线圈1输出电压为220VD．当线圈2输入电压110V时，线圈1输出电压为110V【分析】因为理想变压器原、副线圈电压之比（U1/U2）等于线圈中产生的感应电动势之比（E1/E2），所以当从线圈1输入电压U1=220V时，由当从线圈2输入电压U2=110V时，同理由【答】B、D．【说明】变压器的原、副线圈一般都应绕在铁芯中间的臂上．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经典变压器习题1、如图所示,当滑动变阻器滑动触头p逐渐向上移动时,接在理想变压器两端的四个理想电表示数（）A．V1不变、V2不变、A1变大、A2变大 B．V1不变、V2不变、A1变小、A2变小C．V1变大、V2变大、A1变小、A2变小 D．V1变小、V2变小、A1变大、A2变大2、如图所示，理想变压器原、副线圈的匝数比为10：1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为，则（）A．电压表的示数为B．在滑动变阻器触头P向上移动的过程中，电流表A2的示数变小C．在滑动变阻器触头P向上移动的过程中，电流表A1的示数变大D．在滑动变阻器触头P向上移动的过程中，理想变压器的输入功率变小3、图中为一理想变压器，原副线圈的总匝数比为1：2，其原线圈与一电压有效值恒为220V的交流电源相连，P 为滑动头．现令P从均匀密绕的副线圈最底端开始，沿副线圈缓慢匀速上滑，直至“220V60W”的白炽灯L两端的电压等于其额定电压为止．U1表示副线圈两端的总电压，U2表示灯泡两端的电压，用I1表示流过副线圈的电流，I2表示流过灯泡的电流，（这里的电流、电压均指有效值）．下列4个图中，能够正确反映相应物理量的变化趋势的是4、为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示。
当开关S闭合后（）A．A1示数不变，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V2示数不变，V1与V2示数的比值不变5、某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按图所示规律变化，副线圈接有负载。
下列判断正确的是( )A．输出电压的最大值为36VB．原、副线圈中电流之比为55∶9C．变压器输入、输出功率之比为55∶9D．交流电源有效值为220V，频率为50Hz6、如图所示，有一台交流发电机，通过理想升压变压器和理想降压变压器向远处用户供电，输电线的总电阻为的输入电压和输入功率分别为和，它的输出电压和输出功率分别为和；的输入电压和输入功率分别为和，它的输出电压和输出功率分别为和. 设的输入电压一定，当用户消耗的电（）A．减小，变大 B．不变，变小C．变小，变小 D．变大，变大7、在如图的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有（）A．升压变压器的输出电压增大 B．降压变压器的输出电压增大C．输电线上损耗的功率增大 D．输电线上损耗的功率占总功率的比例增大8、如图所示，理想变压器副线圈通过导线接两个相同的灯泡L1和L2。
导线的等效电阻为R。
现将原来断开的开关S闭合，若变压器原线圈两端的电压保持不变，则下列说法中正确的是（）A．副线圈两端的电压不变 B．通过灯泡L1的电流增大C．原线圈中的电流减小 D．变压器的输入功率减小9、如图8所示，有一理想变压器，原线圈接在电压一定的正弦交流电源上，副线圈电路中接入三个电阻R1、R2、R3，各交流电表的阻值对电路的影响不计，原来开关s是断开的，当开关s闭合时，各电表的示数变化情况是( )A．电流流A1示数变大B．电流表A2 示数变大C．电压表V1示数变小D．电压表V2示数变小10、生活中处处用电，而我们需要的电都是通过变压器进行转换的，为了测一个已知额定电压为100V的灯泡的额定功率，如图，理想变压器的原、副线圈分别接有理想电流表A和灯泡L，滑动变阻器的电阻值范围时0－100Ω不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为2:1，交流电源的电压为U0＝440V，适当调节滑动变阻器的触片位置，当灯泡在额定电压下正常工作时，测得电流表A的示数为1.2A，则（）A.灯泡的额定功率为40WB.灯泡的额定电流为2.4AC.滑动变阻器上部分接入的电阻值为50ΩD.滑动变阻器消耗的电功率为240W11、如图，有一理想变压器，原副线圈的匝数比为n，原线圈接正弦交流电，输出端接有一个交流电压表和一个电动机。
电动机线圈电阻为R，当输入端接通电源后，电流表读数为I，电压表读数为U，电动机带动一重物匀速上升。
下列判断正确的是（）A、电动机两端电压为B、电动机消耗的功率为U2/RC 、电动机的输出功率为nUI-n 2I 2RD 、变压器的输入功率为UI/n12、理想变压器原、副线圈匝数比为4∶1，若原线圈上加u=400sin100πt (v)的交变电压，则在副线圈两端A 、变电压表测得电压为100 v Ｂ、用交变电压表测得电压为100 vＣ、交变电流的周期为0.02s D 、100π hz13、如图5所示，T 为理想变压器，副线圈回路中的输电线ab 和cd 的电阻不可忽略，其余输电线电阻可不计，则当电键S 闭合时 ( ) A ．交流电压表V 1和V 2的示数一定都变小 B ．交流电压表只有V 2的示数变小C ．交流电流表A 1、A 2和A 3的示数一定都变大D ．只有A 1的示数变大14、如图甲，一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5，原线圈与正弦交变电源连接，输入电压u 随时间t 的变化规律如图乙所示，副线圈仅接入一个10 Ω的电阻．则A ．变压器的输入电压最大值是220VB ．正弦交变电流的周期是sC. 变压器的输入功率是WD. 电压表的示数是100V15、如图所示，在副线圈两端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压恒为U 的交变流电，则 （ ）A．保持Q位置不变，将P向上滑动，变压器的输出电压变小B．保持Q位置不变，将P向上滑动，电流表的读数变小C．保持P位置不变，将Q向上滑动，电流表的读数变小D．保持P位置不变，将Q向上滑动，变压器输出功率变小16、如图7甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2=10:1，接线柱、接上一个正弦交变电源，电压随时间变化规律如图8乙所示。
变压器右侧部分为一火警报警系统原理图，其中R2为用半导体热敏材料(电阻随温度升高而减小)制成的传感器，R1为一定值电阻。
下列说法中正确的是（）A．电压表V示数为22V B．当传感器R2所在处出现火警时，电压表V的示数减小C．当传感器R2所在处出现火警时，电流表A的示数减小D．当传感器R2所在处出现火警时，电阻R1的功率变小17、下图中,可以将电压升高给电灯供电的变压器是18、一个理想变压器的副线圈连接有电阻R和两个完全相同的灯泡和，如图所示，开始时开关K断开，灯泡恰好能正常发光。
当把开关K接通以后，以下说法正确的是A、电阻R上的电流将减小B、灯泡将变暗C、变压器的输出功率减小D、原线圈中的输入电流减小19、如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小B=T的水平匀强磁场中，线框面积S=0.5m 2，线框电阻不计。
线框绕垂直于磁场的轴OO ′以角速度ω=200rad/s 匀速转动，并与理想变压器原线圈相连，副线圈线接入一只“220V，60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是A．图示位置穿过线框的磁通量为零 B．线框中产生交变电压的有效值为VC．变压器原、副线圈匝数之比为25︰11 D．允许变压器输出的最大功率为5000W20、如图甲所示，理想变压器原、副线圈的匝数比为10：1，R1＝20 ，R2＝30 ，C为电容器。
已知通过R1的正弦交流电如图乙所示，则（）A.交流电的频率为0.02 HzB.原线圈输入电压的最大值为200 VC.电阻R2的电功率约为6.67 WD.通过R3的电流始终为零21、如图所示，理想变压器原线圈接在交流电源上，副线圈向电阻R1、R2和R3供电，为交流电流表，为交流电压表，开关K闭合后与闭合前相比（）A．V示数变大，A示数变小，R1消耗的电功率变小B．V示数变大，A示数变大，R1消耗的电功率变大C．V示数变小，A示数变小，R1消耗的电功率变小D．V示数变小，A示数变大，R1消耗的电功率变小22、图中为一理想变压器，原副线圈的总匝数比为1：2，其原线圈与一电压有效值恒为220V的交流电源相连，P为滑动头。
现令P从均匀密绕的副线圈最底端开始，沿副线圈缓慢匀速上滑，直至“220V60W”的白炽灯L两端的电压等于其额定电压为止。
U1表示副线圈两端的总电压，U2表示灯泡两端的电压，用I1表示流过副线圈的电流，I2表示流过灯泡的电流，（这里的电流、电压均指有效值）。
下列4个图中，能够正确反映相应物理量的变化趋势的是：23、如图9所示，有一台交流发电机E，通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R。
T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4。
设T1的输入电压U1一定，当用户消耗的电功率变大时（）A．U2减小，U4变大 B．U2不变，U3变小 C．P1变小，P2变小 D．P2变大，P3变大24、图1中的变压器为理想变压器，原线圈的匝数n1与副线圈的匝数n2之比为10 : 1。
变压器的原线圈接如图2所示的正弦式电流，两个20Ω的定值电阻串联接在副线圈两端。
电压表V为理想电表。
则A．原线圈上电压的有效值为100V B．原线圈上电压的有效值约为70.7VC．电压表V的读数为5.0V D．电压表V的读数约为3.5V25、如图所示为理想变压器原线圈所接正弦交流电源两端的u－t图象。
原、副线圈匝数比n1 ：n2＝10 ：1，串联在原线圈电路中交流电流表的示数为1 A，则（）A．变压器原线圈所接交流电压的有效值为220V B．变压器输出端所接电压表的示数为22VC．变压器输出端交变电流的频率为50Hz D．变压器的输出功率为220W26、一理想变压器的的原线圈为50匝，副线圈为100匝，当原线圈接入正弦交变电流时，副线圈的输出电压为10V，则铁芯中磁通量变化率的最大值为（）A．0．14Wb/S B．0．4Wb/s C．0．2Wb/s D．0．28Wb/s27、如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝220sin100πt（V），则A. 当单刀双掷开关与a连接时，电压表的示数为22VB. 当t＝s时，c、d间的电压瞬时值为110VC. 单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D. 当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小28、如图所示，MN和PQ为两个光滑的电阻不计的水平金属导轨，变压器为理想变压器，今在水平导轨部分加一竖直向上的匀强磁场，则以下说法正确的是（）A．若ab棒匀速运动，则IR≠0，IL≠0，IC=0B．若ab棒匀速运动，则IR≠0，IL=0，IC=0C．若ab棒在某一中心位置两侧做往复运动，则IR≠0，IL≠0，IC≠0D．若ａｂ棒做匀加速运动，IR≠0，IL≠0，IC=029、如图所示为一理想变压器，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是A只增加原线圈的匝数 B只增加副线圈的匝数C只减小用电器R1的电阻 D断开开关S30、某理想变压器的原、副线圈按如图所示电路连接，图中电压表和电流表均为理想交流电表，R、R1、R2为定值电阻，且R1=R2，交流电源的输入电压U1一定。
