瑞得全站仪简明操作手册60432
全站仪的基本操作与使用方法
全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

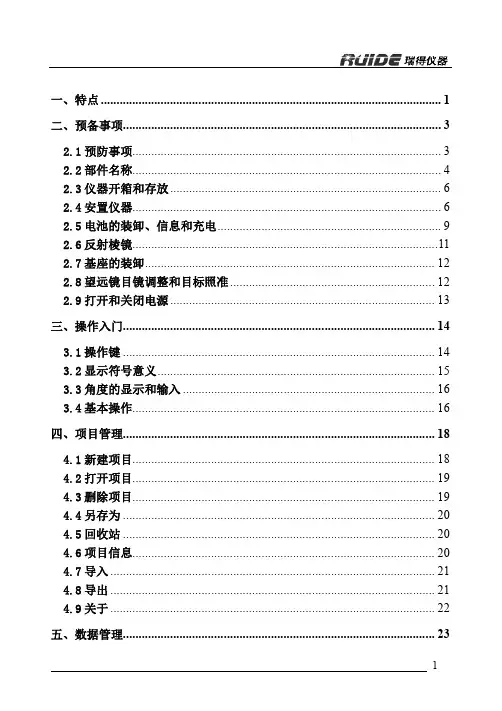

瑞得全站仪RTS操作手册适用于RTSARARAI
二、预备事项..................................................................................................... 3
四、项目管理................................................................................................... 18
4.1 新建项目................................................................................................ 18 4.2 打开项目................................................................................................ 19 4.3 删除项目................................................................................................ 19 4.4 另存为 ................................................................................................... 20 4.5 回收站 ................................................................................................... 20 4.6 项目信息................................................................................................ 20 4.7 导入 ....................................................................................................... 21 4.8 导出 ....................................................................................................... 21 4.9 关于 ....................................................................................................... 22
全站仪操作规程
全站仪操作规程
《全站仪操作规程》
全站仪是一种用于测量和定位的专业仪器，广泛应用于工程测量和地质勘探领域。
为了正确、高效地使用全站仪，需要按照操作规程进行操作。
首先，在使用全站仪之前，需要对仪器进行检查和调试。
检查仪器是否完好，各部件是否松动或损坏，调试仪器的水平和垂直度。
确保全站仪的工作状态良好。
接下来，进行测量之前需要进行现场布设。
选择合适的基准点，并将全站仪稳固放置在基准点上。
调整全站仪的水平和垂直度，确保仪器精准的定位。
在进行测量时，需要根据测量要求选择合适的测量模式和参数。
根据实际测量情况，调整全站仪的放大倍数和角度精度。
通过望远镜观测目标点，进行测量。
在操作全站仪时，需要注意保持仪器的稳定和准确。
避免碰撞和摇晃，同时要防止灰尘和水分进入仪器，影响测量精度。
在使用过程中要小心操作，避免产生读数误差。
最后，在使用完全站仪后，需要对仪器进行清洁和保养。
清洁仪器表面和镜片，保持仪器干燥，并进行定期的维护和校准。
总之，全站仪是一种精密的测量仪器，正确的操作规程对于保
证测量结果的准确性和稳定性至关重要。
只有严格按照规程进行操作，才能充分发挥全站仪的功能，为工程测量和地质勘探工作提供可靠的数据支持。
瑞德全站仪操作方法
瑞德全站仪操作方法瑞德全站仪是一种用于高精度测量和定位的仪器。
它可以在土木工程、建筑工程和测量工程等领域中使用。
下面是一些关于瑞德全站仪的详细操作方法。
1. 准备工作：在使用瑞德全站仪之前，需要进行一些准备工作。
首先，确保瑞德全站仪的电池已经充满电，并且仪器的各个部件都处于正常工作状态。
其次，选择合适的三脚架将全站仪安装在其上。
在安装过程中，要确保仪器的水平仪与三脚架的水平仪保持一致，以保证仪器的稳定性和准确性。
2. 打开仪器：在保证仪器已经安装在三脚架上之后，按下瑞德全站仪的开关，启动仪器。
在启动过程中，仪器会进行自检，检查各个部件的状态和参数设置是否正常。
3. 设置工作参数：在启动完成后，可以通过仪器的触摸屏来设置一些工作参数，以确保测量的准确性和适用性。
参数设置可以包括：测量单位（米、英尺等）、角度单位（度、弧度等）、坐标系（XYH、XYZ等）、测量模式（快速测量、高精度测量等）等。
4. 设置基准点：在开始测量之前，需要设置一个基准点，作为测量的参考。
基准点可以是地面上的一个明显点，也可以通过放置测量标志物来实现。
设置基准点的目的是为了在后续的测量过程中，通过参考该点的坐标来确定其他点的位置。
5. 进行测量：设置完基准点后，就可以开始进行测量了。
瑞德全站仪可以进行各种各样的测量操作，包括测量水平角度、垂直角度和斜距等。
在进行测量之前，确保三脚架和仪器都处于稳定的状态，并使用稳定的测量手法。
6. 数据处理：在测量完成后，可以通过瑞德全站仪自带的软件或连接电脑进行数据处理。
数据处理包括导入测量数据、计算坐标点之间的距离、角度和高程差等，并进行绘图、生成报告和导出数据等操作。
7. 结束操作：在使用完瑞德全站仪之后，应及时关闭仪器，并进行适当的保养和清洁工作。
保持仪器的干燥和清洁，定期检查仪器的各个部件是否正常，以确保仪器的正常使用寿命和准确性。
总结：瑞德全站仪是一种高精度的测量仪器，通过合理的操作方法和仔细的测量过程，可以实现精确的测量和定位。
瑞德全站仪RTS 操作手册 适用于RTS A RA R A I
二、预备事项..................................................................................................... 3
2.1 预防事项.................................................................................................. 3 2.2 部件名称.................................................................................................. 4 2.3 仪器开箱和存放 ...................................................................................... 6 2.4 安置仪器.................................................................................................. 6 2.5 电池的装卸、信息和充电....................................................................... 9 2.6 反射棱镜.................................................................................................11 2.7 基座的装卸............................................................................................ 12 2.8 望远镜目镜调整和目标照准 ................................................................. 12 2.9 打开和关闭电源 .................................................................................... 13
全站仪使用说明
4 打开电源 ....................................................................................... 29 4-1 打开与关闭电源 .................................................................. 29 4-2 调节液晶显示屏对比度 ...................................................... 29 4-3 调节照明的亮度 .................................................................. 30 4-4 调节十字丝照明 .................................................................. 30 5 角度测量 ....................................................................................... 31 5-1 测量角度 .............................................................................. 31 5-2 水平角归零 .......................................................................... 32 5-3 水平角锁定 .......................................................................... 32 5-4 设定任意水平角 .................................................................. 32 5-5 显示垂直角坡度百分比 ...................................................... 34 5-6 水平角的正反角切换 .......................................................... 35 6 距离测量 ........................................................................................ 36 6-1 目标设定 .............................................................................. 36 6-2 距离测量 .............................................................................. 37 6-3 快速模式 .............................................................................. 39 7 修正模式 ....................................................................................... 40 7-1 更改目标反射常数 .............................................................. 40 7-2 改变温度 .............................................................................. 41 7-3 改变大气压 .......................................................................... 42 7-4 改变 ppm 值 ......................................................................... 43 8 初始化设置 ................................................................................... 45 8-1 概述 ...................................................................................... 45 8-2 进入初始设置模式 1........................................................... 45 8-3 进入初始设置模式 2........................................................... 45 8-4 进入初始设置模式 4............................................................ 46 8-5 进入初始设置模式 5............................................................ 46
瑞得全站仪简明操作手册
xx全站仪简明操作手册一、参数设置按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。
按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置按住背景光设置键1秒钟，可进行背景光，声音，仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。
输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ为零，即为放样点方向将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜对比度设置二、坐标数据输入与删除按菜单键，再按4（数据），再按2（坐标数据）通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD的值。
回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。
三、测站设置按7键建站按1键输入测站点名，已知坐标，仪高并回车。
按[模式]键可切换数字与字母输入状态。
若坐标已存在，可按显示，从坐标列表中直接调取。
按1键进行坐标（或角度）后视定向输入后视点点名，坐标和棱镜高并回车。
若坐标已存在，可按显示，从坐标列表中直接调取。
照准后视点按回车完成设置,或按测量键检核后视四、坐标测量测站设置完成后，照准待测目标点棱镜，按测量1开始测量按上下翻页键或显示键查看测量结果五、坐标放样先进行测站设置（方法同三）。
再进行坐标放样。
按8号放样键，按2坐标放样。
若放样坐标已存在位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。
同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。
此时交会点被自动计算，按显示键可翻页查看计算结果。
全站仪基本操作步骤
全站仪基本操作步骤全站仪是一种用于测量地球表面上点的三维空间坐标的高精度仪器，广泛应用于土木工程、地质勘探、建筑施工等领域。
掌握全站仪的基本操作步骤对于工程测量人员来说至关重要。
下面将介绍全站仪的基本操作步骤。
1. 设置全站仪首先，将全站仪放置在一个平稳的基准面上，确保其水平。
然后打开仪器，进行初始化设置，包括校准水平仪、设置仪器的工作模式和测量单位等。
根据实际测量需要，选择合适的仪器设置。
2. 瞄准目标使用全站仪的望远镜对准需要测量的目标点，通过调整仪器的水平和垂直角度，确保目标点在准确的测量范围内。
在瞄准目标时，可以通过望远镜内的准线和横线进行调整，以确保测量的准确性。
3. 进行测量当目标点准确瞄准后，可以进行测量操作。
根据实际需要，可以选择测量水平角、垂直角、距离等参数。
全站仪会自动记录测量数据，并在显示屏上显示测量结果。
在测量过程中，需要确保仪器的稳定和准确性，避免外部干扰对测量结果产生影响。
4. 数据处理测量完成后，可以将测量数据导出到计算机或其他设备进行进一步处理。
通过数据处理软件，可以对测量结果进行分析、绘制图表、生成报告等操作，提高测量数据的可视化和准确性。
5. 仪器校准和维护定期对全站仪进行校准和维护是保证测量准确性的重要步骤。
在使用全站仪之前，需要进行仪器的校准，确保其准确性和稳定性。
同时，定期清洁仪器的镜头、传感器等部件，保持仪器的工作正常。
总的来说，全站仪的基本操作步骤包括设置仪器、瞄准目标、进行测量、数据处理和仪器校准和维护。
掌握这些操作步骤，可以提高测量的准确性和效率，确保工程测量的质量和可靠性。
希望以上内容对您有所帮助。
如果您还有其他问题，欢迎继续咨询。
瑞得全站仪简明操作手册
瑞得全站仪简明操作手册一、参数设置按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。
按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置按住背景光设置键1秒钟，可进行背景光，声音，对比度设置二、坐标数据输入与删除按菜单键，再按4（数据），再按2（坐标数据）通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD的值。
回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。
三、测站设置按7键建站按1键输入测站点名，已知坐标，仪高并回车。
按[模式]键可切换数字与字母输入状态。
若坐标已存在，可按显示，从坐标列表中直接调取。
按1键进行坐标（或角度）后视定向输入后视点点名，坐标和棱镜高并回车。
若坐标已存在，可按显示，从坐标列表中直接调取。
照准后视点按回车完成设置,或按测量键检核后视四、坐标测量测站设置完成后，照准待测目标点棱镜，按测量1开始测量按上下翻页键或显示键查看测量结果五、坐标放样先进行测站设置（方法同三）。
再进行坐标放样。
按8号放样键，按2坐标放样。
若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。
输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ为零，即为放样点方向将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。
同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。
此时交会点被自动计算，按显示键可翻页查看计算结果。
全站仪的操作规程
全站仪的操作规程全站仪是一种广泛应用于测量工程和测绘领域的精密仪器，它具有高度精确的测量能力和多种功能。
为了确保准确测量和操作全站仪，以下是全站仪的操作规程的详细说明。
一、前期准备1. 安装三脚架：将三脚架调整到水平位置，确保其稳定。
2. 设置全站仪：将全站仪安装在三脚架上，并调整其水平。
使用气泡水平仪来确保全站仪的水平。
3. 校准仪器：按照全站仪的说明书进行仪器校准操作，确保仪器精度和测量准确性。
二、测量操作1. 标尺测量：使用全站仪的测距功能，将测距镜对准目标，并记录所测得的距离。
2. 角度测量：使用全站仪的测角功能，对测量目标进行角度测量。
确保仪器稳定，准确对准目标，并记录测得的角度。
3. 数据记录：将测得的距离和角度数据记录在全站仪的数据存储器中，或使用数据记录仪进行保存。
4. 校正仪器：在测量过程中，根据需要进行仪器的校正操作，以确保测量结果的准确性。
5. 建立基准点：在一张测量图纸上建立一系列基准点，并将这些点的坐标记录在全站仪中，以便后续的测量和计算。
6. 联网测量：当需要进行大范围的测量时，可以使用两台或多台全站仪进行联网测量。
确保仪器之间的通信和数据传输的准确性。
三、仪器保养1. 保持干燥和清洁：在使用全站仪之前，请保证环境干燥且没有灰尘，以防止仪器的精度受到影响。
2. 防止撞击和震动：在使用和携带全站仪时要避免与硬物碰撞，并尽量减少仪器的震动，以防止仪器的损坏。
3. 定期校准：按照全站仪的说明书，定期对仪器进行校准和维护，确保仪器的精度和性能的稳定。
4. 存放和运输：在存放和运输全站仪时，使用专门的包装箱，并注意轻拿轻放，尽量避免仪器的损坏。
四、安全注意事项1. 使用全站仪时，保持周围环境的安全，避免工地危险区域，如高压电、高空等。
2. 使用全站仪时，避免直接观察强光源，以免对眼睛造成伤害。
3. 在使用全站仪时，尽量避免在恶劣天气条件下测量，如雨天、风雪等极端环境下。
4. 在操作全站仪时，保持稳定姿势，避免意外碰撞导致仪器的损坏。
全站仪操作手册图文详细解析
一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。
配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。
后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。
按出现菜单，以下的菜单不需要更改。
设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。
按ENTER 键进入ID 模板库。
F2（增加）创建一个新的ID 模板。
栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。
字符数字就是自动增量可以是字符也可以是数字。
“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。
如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。
“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。
如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。
对高差进行折光差改正。
温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。
瑞得全站仪简明操作手册
欢迎共阅瑞得全站仪简明操作手册一、参数设置按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。
按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置按住背景光设置键1秒钟，可进行背景光，声音，对比度设置按按按[按按上下翻页键或显示键查看测量结果五、坐标放样先进行测站设置（方法同三）。
再进行坐标放样。
按8号放样键，按2坐标放样。
若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。
输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ 为零，即为放样点方向将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，30－1.5盘左照准Ａ，确认，再盘右照准A，确认。
按5显示误差，若视准差绝对值大于20″，重复上述步骤直到小于20″。
5.竖盘指标零点自动补偿整平仪器，使望远镜指向和仪器中心与任一脚螺旋X的连线方向相一致，旋紧水平制动。
开机后旋紧垂直制动，慢慢转动脚螺旋X 至10mm圆周距，显示的竖直角随着变化直到出现“ｂ”信息，表示超出竖盘补偿范围4′。
反向旋转脚螺旋直到出现竖直角，在临界位置反复试验观其变化，变化正常表示竖盘补偿器工作正常。
6.竖盘指标差(ｉ角)和竖盘指标零点设置整平仪器开机,将望远镜照准任一清晰目标Ａ。
按菜单键，按7校准，选择1指标差检校，先盘左照准Ａ，确认，再盘右照准A，确认。
按5显示误差，若指标差ｉ≥10″，则重复上述步骤，直到合格。
7.光学对中器检验对中整平仪器，慢慢转动照准部，同时观Ｃ)常K。
全站仪操作规程
全站仪操作规程全站仪操作规程一、操作人员准备工作1. 了解全站仪的基本知识和技术要求，了解仪器的构造和工作原理；2. 熟悉全站仪的操作方法和功能，学会校准和调试仪器；3. 掌握使用全站仪的测量方法和技巧；4. 了解测量现场的环境条件，确保仪器的正常使用；5. 查看仪器是否处于正常工作状态，检查电池和存储卡的容量是否足够；6. 根据需要准备工作所需的测量配件、引导杆、三脚架等。
二、仪器的校准和调试1. 将全站仪放置在平稳的地面上，将三脚架调整至合适的高度并固定；2. 打开全站仪的电源开关，确保仪器能够正常开机；3. 按照仪器说明书的要求进行水平调准和垂直调准，确保仪器的水平度和垂直度符合要求；4. 按照仪器说明书的要求进行仪器的角度调准，确保角度的精度达到要求；5. 进行仪器的距离校准，确保仪器测量的距离精度符合要求；6. 对仪器进行光学系统的调试，确保像差和畸变等光学性能在正常范围内。
三、测量操作流程1. 设定测量参数：在仪器的界面上依次设定测量的单位、坐标系、角度和距离精度等参数；2. 建立测量基准：在测量现场找到一些稳固的特征点，测量其准确的水平和垂直角度，并以其为基准点进行测量；3. 放置仪器：将全站仪放置在稳固的三脚架上，调整仪器的位置和角度，使其对准待测特征点；4. 测量指导杆：选择合适的引导杆将其与全站仪进行连接，使其成为测量的延长手段；5. 测量目标点：使用引导杆指向待测目标点，按下测量按钮进行距离和角度的测量；6. 数据记录和处理：将测量数据存储至存储卡或电脑中，并进行数据的校对和处理；7. 结束测量：测量完成后，关闭全站仪的电源开关，将仪器妥善存放。
四、注意事项1. 在使用全站仪的过程中，操作人员应该保持专注，避免分散注意力；2. 仪器的校准和调试必须严格按照操作规程进行，确保仪器的精度；3. 测量现场的环境条件对测量结果有影响，应尽量消除或减小影响；4. 在拍摄照片时应注意光线的影响，避免偏差和误差；5. 使用全站仪时应注意安全，避免仪器的损坏或人员的伤害；6. 对测量数据应及时进行备份和存储，防止数据丢失。
瑞得全站仪简明操作手册
瑞得全站仪简明操作手册一、参数设置按测量1键持续1秒钟,对合作目标、棱镜常数、测量模式与记录模式进行设置。
按左右键修改设置,最后回车确认。
按测量2持续1秒也可进行上述设置,因此可分别设置两种测量模式以适应不同情况。
按热键按钮,再按2键,进行温度、气压设置按住背景光设置键1秒钟,可进行背景光,声音,对比度设置二、坐标数据输入与删除按菜单键,再按4(数据),再按2(坐标数据)通过上下键选择坐标点,按测量1键删除该坐标,或按角度键输入新点的N,E,Z坐标、点名PT与编码CD的值。
回车确认后,仪器自动进入下一点坐标输入界面,点名自动累加。
三、测站设置按7键建站按1键输入测站点名,已知坐标,仪高并回车。
按[模式]键可切换数字与字母输入状态。
若坐标已存在,可按显示,从坐标列表中直接调取。
按1键进行坐标(或角度)后视定向输入后视点点名,坐标与棱镜高并回车。
若坐标已存在,可按显示,从坐标列表中直接调取。
照准后视点按回车完成设置,或按测量键检核后视四、坐标测量照准待测目标点棱镜,按测量1开始测量按上下翻页键或显示键查瞧测量结果五、坐标放样先进行测站设置(方法同三)。
再进行坐标放样。
按8号放样键,按2坐标放样。
若放样坐标已存在仪器中,可按显示,从坐标列表中直接调取。
否则连续回车,进入放样点坐标输入界面。
输入放样点坐标,按回车确认。
界面显示角度差,旋转仪器直至角度差dAZ为零,即为放样点方向将棱镜放在该方向上,照准棱镜中心,按测量1键测量后,显示测量点与放样点差值,不断调整棱镜位置,使各差值为零,则棱镜处即为放样点位置。
六、后方交会按7键建站,再按2(后方交会),按显示键调取第1个已知点坐标数据,或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜,按测量1键显示测量成果,确认。
同样方法再调用或输入第2个已知点坐标,回车确认后瞄准第2个已知目标,按测量1显示成果,确认。
此时交会点被自动计算,按显示键可翻页查瞧计算结果。
瑞得测距仪操作手册
★操作注意事项1.主机①冲击和震动作为精密机电仪器，请尽量避免它不必要的冲击和震动。
2迁站迁站的时候，要将测距仪和经纬仪分别装在密封的包装箱中搬运。
3阳光野外测量时，避免镜头受到阳光直射，光线经镜头聚焦进入机内，会引起不必要的测距误差。
4防水、防潮虽然该测距仪的密封起到防尘防水的作用，但是若被淋湿，请送回维修中心检查。
5打伞在强阳光和雨天作业时，请给仪器打伞。
6低温情况若测距仪在低温环境（如-20℃）使用后转到较暖和的地方（如汽车、房间），仪器内部和镜头会凝结一层水气。
遇到这种情况，应将仪器放在干燥通风的地方，直到水份蒸发。
2．电池①请将电池存放于-20℃~30℃的干燥环境下，温度太低、太高和温度太大都会使电池容量不足。
2长时间不使用时，使用前要充足电。
对长期存放的电池，至少每隔3-6个月充电一次。
3要让电池盒靠近火。
4请使用NC-120或NC-600专用充电器在室温0℃-40℃，散热良好的环境下对电池充电。
5使用NC-120充电器，充电时间约为12小时，使用NC-600充电器，充电时间约为2小时。
目录★操作注意事项Ⅰ、仪器各部分名称及使用功能-----------------------------------------1Ⅱ、技术指标-----------------------------------------------------------------6Ⅲ、测距前和准备-----------------------------------------------------------8Ⅳ、距离测量-----------------------------------------------------------------91、距离测量------------------------------------------------------------91-1．电源开关---------------------------------------------------91-⒉输入新的温度值-------------------------------------------101-⒊输入新的气压值-------------------------------------------111-⒋置入新的棱镜常数----------------------------------------121-⒌瞄准棱镜----------------------------------------------------131-⒍连续测距----------------------------------------------------142、扩展的测量功能---------------------------------------------------152-⒈置入垂直角度及水平角度-------------------------------152-⒉平距及高差的显示----------------------------------------172-⒊特殊的测距功能-------------------------------------------182-⒋座标测量----------------------------------------------------233、其他功能------------------------------------------------------------273-⒈电池电压检查和手动减光-------------------------------273-⒉电池电压下降警告----------------------------------------283-⒊复位----------------------------------------------------------283-⒋照明----------------------------------------------------------283-⒌故障提示及处理-------------------------------------------283-⒍自动关机----------------------------------------------------29Ⅴ、检查与调整--------------------------------------------------------------31Ⅵ、与南方ET系列电子经纬仪联机------------------------------------32图1主机面板操作键功能（I）面板操作键功能（II）Ⅱ、技术指标1、测程单棱镜三棱镜ND20001800m2500mND2000S1400m2000mND30002500m3500mND3000S2000m3000m2、精度ND2000±（5+3ppm.D）ND3000ND2000S±（3+2ppm.D）ND3000S3﹑分辨率：1mm4﹑显示：9999.99m5﹑测量方式：单次﹑连续﹑平均﹑跟踪﹑平距﹑高差﹑座标﹑预置放样6﹑测量时间：连续3秒﹑跟踪0.8秒7﹑照准望远镜：13×，正像，视场角1.5º8﹑功耗：﹤3.6W（6VDC）9﹑环境温度：-20～+50℃10﹑体积：200×174×165mm11﹑主机重量：1.6Kg★仪器部分参数说明发射频率：=14835546HzF精F=146886Hz粗1=149854HzF粗2发射光波长：λ=0.865μm仪器标准气象条件（即仪器气象修正值为0时的气象条件）：气压：1013mb.温度：15℃仪器气象修正值计算公式：D=278.96-0.2904P/（1+0.003661T）D:修正值单位ppmP:气压单位mbT:温度℃若使用的气压的单位是mmHg时可换算mb换算公式:1mb=0.75mmHgⅢ、测距前的准备1﹑取下电子经纬仪的手提把；或者将连接器安装在光学经纬仪的顶端。
全站仪基本操作方法
全站仪基本操作方法全站仪基本操作方法1. 引言全站仪是现代测量领域中常用的高精度测量仪器，它具有全面的功能和广泛的应用范围。
准确使用全站仪是保证测量结果准确性的关键，掌握全站仪的基本操作方法对于从事测量工作的人员来说至关重要。
本文将介绍全站仪的基本操作步骤，以帮助读者更好地理解和掌握全站仪的使用技巧。
2. 全站仪基本结构全站仪主要由以下几个组成部分构成：测距仪、水平仪、垂直仪、角度仪和内置的软件系统。
测距仪用于测量目标点到仪器的距离，水平仪用于调整仪器的水平方向，垂直仪用于调整仪器的垂直方向，角度仪用于测量仪器与目标点之间的水平和垂直角度。
内置的软件系统用于数据处理和结果展示。
3. 全站仪基本操作步骤3.1 准备工作在使用全站仪之前，需要进行一些准备工作。
确保仪器处于稳定的支撑面上，并使用三脚架将其固定。
校准水平仪和垂直仪，以确保仪器的水平和垂直度。
检查电池电量，确保仪器有足够的电力供应。
3.2 建立测量基准点在测量之前，需要先建立测量基准点。
基准点是参考点，用于确定测量起始位置和相对位置。
通过使用经纬度、高程等参数，可以确定基准点的坐标。
3.3 测量目标点的距离和角度在确定了基准点之后，可以开始测量目标点了。
用测距仪测量目标点到仪器的距离。
在测量距离时，需要注意仪器与目标点之间的遮挡物，以及环境对测量结果的影响。
使用角度仪测量仪器与目标点之间的水平和垂直角度。
在测量角度时，需要保持仪器的稳定，并防止外界因素对测量结果的干扰。
3.4 数据处理和结果展示测量完成后，需要对测量数据进行处理和分析。
全站仪内置的软件系统可以帮助我们进行数据处理，以便得到最终的测量结果。
处理后的数据可以通过软件系统进行展示，并导出到其他格式，如Excel或AutoCAD等。
4. 个人观点和理解全站仪作为现代测量工具的代表，具有广泛的应用价值。
如今，在土木工程、建筑设计、城市规划等领域，全站仪已经成为不可或缺的工具。
通过全站仪的精确测量，我们可以获得准确的地理信息和空间数据，为工程设计和规划提供有力的支持。
全站仪测量操作方法
全站仪测量操作方法
全站仪是一种先进的测量仪器，可以用于测量地形、道路、建筑物等工程项目。
下面是全站仪的常规使用方法：
1. 设置全站仪：首先，选择一个坚固平稳的基准点作为测量起点，并将全站仪放置在其中。
然后，调整全站仪的水平，使用调平器或调平器块进行精确校准。
2. 定位目标点：使用全站仪的望远镜对准目标点，并通过调节望远镜的放大倍率和焦距来使目标点清晰可见。
3. 记录测量数据：使用全站仪的键盘或触摸屏输入相应的命令，记录目标点的水平角度、垂直角度和距离等测量数据。
根据需要，可以选择不同的测量模式，如水平测量、垂直测量、坐标测量等。
4. 导出和处理数据：将测量数据通过数据线或无线传输方式传输到计算机或数据采集器中进行处理和分析。
可以使用专业的测量软件进行数据导入、处理和绘图。
5. 重复测量：根据需要，在不同的测量点上重复上述测量步骤，以获取更多的测量数据。
6. 数据处理和分析：在计算机上使用测量软件对测量数据进行处理和分析，如
绘制地形图、制作等高线图、计算体积等。
7. 输出结果：根据需要，将测量结果进行输出，如生成测量报告、数据表、CAD 图纸等。
需要注意的是，在使用全站仪进行测量时，应注意保持仪器的稳定性和准确性，避免与硬物碰撞或过度摇晃。
另外，根据实际情况，可以选择不同的测量模式和参数，以获得更精确的测量结果。
在操作过程中，应严格遵守相关的安全规定，并注意保护设备，以免受到损坏。
全站仪操作指引
全站仪操作指南一.碎部点测量（散点测量）开机按F5 （模式），在按F1 （专机能），进入主菜单模式，再按F1,先建立一个文件（一般一个区域一个文件，若为同区域按选定文件即可），然后按F2进入测距1.仪器点的设置：输入该点点号PN和坐标值X Y Z （仪器架设位置点的坐标值）输入该站的仪器高ih （从地面点到仪器中心的斜高）PC 一栏可直接按两次ENT键即可，无须管，其他地方PC—栏同样最后按接受即可，此步骤完毕2.定后视：若有后视方位角：对准后视方向输入水平角即可，若为零，则直接按置零即可若有后视点：则按后视点，输入后视点坐标，（输入方法与仪器点的设置同样），然后全站仪提示照准后视点，照准后按确定最后按接受即可3.测量坐标：在修订一栏中完成以下两个步骤：首先输入要测点的点号PN （一定要给每个点一个点号，以免混淆），然后输入棱镜高PH,当前棱镜的高度完成以上两个步骤后就可以进行碎部点的测量，注意：测距只是把当前点的坐标测量出来，不进行存储存储把刚才测量的数据存储到仪器的内存中去测距存储在测距的过程中同时完成对数据的存储，即相当于前两个键的综合键点号会自动增加以上就是对碎部点的测量，完成以后，可以在专机能的显示修订一栏中查看坐标数据和点位的示意图开机按F5 （模式），在按F1 （专机能），进入主菜单模式，再按F5 （模式），再按F1 （放样），进入放样程序1.仪器点的设置：输入该点点号PN和坐标值X Y Z （仪器架设位置的坐标值）输入该站的仪器高ih （从地面点到仪器中心的斜高）PC 一栏可直接按两次ENT键即可，无须管，其他地方PC—栏同样最后按接受即可，此步骤完毕2.定后视：若有后视方位角：对准后视方向输入水平角即可，若为零，则直接按置零即可若有后视点，则按后视点，输入后视点坐标，（与仪器点的设置）同样，最后按接受,3.输入待放样坐标数据：输入要放样点的数据，输入方法和前面一样，也可从内存中调入（如果内存中已有），按列表，从内存中找到要放样点的坐标（都是以PN点号为准，而于存储点的位置无关），找到后按ENT键，然后按接受键，此时出现一个放样的界面，第一：dh.angle （水平角）通过转动全站仪的水平方向使dh.dist变为零，则要放样的点的位置就再全站仪视线的这条直线上，然后只要通过距离控制就可以找到点的位置第二：将棱镜放在全站仪的视线所在的直线上，操作仪器的人可通过从望远镜头指挥拿棱镜的人向左向右，使全站仪十字中心对准棱镜的十字中心，特别注意此时不能水平转动全站仪，第三：照准后按测距键，可以看到dh.dist 的数值是多少，即知道了棱镜所在位置和实际点的距离是多少，若为+0.50m，则棱镜要向对着全站仪的方向向前走0.5米，若为-0.50m，则棱镜要向对着全站仪的方向向后退0.5米然后在测距，直到dh.dist 值变为零，此时棱镜所在的位置就为放样点的实际位置，dz 一项为当前点高程的差值这个放样点的位置找到了，此点的放样工作完成，然后再放下一个点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瑞得全站仪
简明操作手册
一、参数设置
按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。
按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置
按住背景光设置键1秒钟，可进行背景光，声音，对比度设置
二、坐标数据输入与删除
按菜单键，再按4（数据），再按2（坐标数据）
通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD 的值。
回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。
三、测站设置
按7键建站
按1键输入测站点名，已知坐标，仪高并回车。
按[模式]键可切换数字与字母输入状态。
若坐标已存在，可按显示，从坐标列表中直接调取。
按1键进行坐标（或角度）后视定向
输入后视点点名，坐标和棱镜高并回车。
若坐标已存
在，可按显示，从坐标列表中直接调取。
照准后视点按回车完成设置,或按测量键检核后视
四、坐标测量
照准待测目标点棱镜，按测量1开始测量
按上下翻页键或显示键查看测量结果
五、坐标放样
先进行测站设置（方法同三）。
再进行坐标放样。
按8号放样键，按2坐标放样。
若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。
输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ为零，即为放样点方向
将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会
按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。
同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。
此时交会点被自动计算，按
显示键可翻页查看计算结果。
当显示的残差值满足要求时，按记录键把该点设为测站点。
最后确认。
[注意：交会点最多10个，可以测距或测角，但最少需三角度和两距离观测值，数量达到后会自动计算，交会角大小应适当（30－120）]
七、全站仪检验（若需校正，找老师反映）
1.管水准器检验
在平行于一对脚螺旋方向上整平仪器后，旋转照准部180度，若气泡偏移量超过格，需校正。
2.圆水准器检验
上述检验若合格，则圆水准气泡应居中，如偏离中心很远，需校正。
3.望远镜分划板检验
微动时，某点在横丝或纵丝上的移动轨迹不变，则不需校正。
4.视准轴与横轴垂直检验（２Ｃ或视准差）
距离仪器约30米的处设置目标Ａ（竖直角±3度以内），精确整平仪器。
方法：按菜单键，按7校准，选择2视准差检校，先盘左照准Ａ，确认，再盘右照准A，确认。
按5显示误差，若视准差绝对值大于20″，重复上述步骤直到小于20″。
5.竖盘指标零点自动补偿
整平仪器，使望远镜指向和仪器中心与任一脚螺旋X 的连线方向相一致，旋紧水平制动。
开机后旋紧垂直制动，慢慢转动脚螺旋X至10mm圆周距，显示的竖直角随着变化直到出现“ｂ”信息，表示超出竖盘补偿范围4′。
反向旋转脚螺旋直到出现竖直角，在临界位置反复试验观其变化，变化正常表示竖盘补偿器工作正常。
6.竖盘指标差(ｉ角)和竖盘指标零点设置
整平仪器开机,将望远镜照准任一清晰目标Ａ。
按菜单键，按7校准，选择1指标差检校，先盘左照准Ａ，确认，再盘右照准A，确认。
按5显示误差，若指标差ｉ≥10″，则重复上述步骤，直到合格。
7.光学对中器检验
对中整平仪器，慢慢转动照准部，同时观察地面点中心（最好是在纸上划十字）与光学对中器中心的重合情况，若两者偏离较大，需要校正。
8.仪器加常数检验
选一平坦场地,在Ａ点安置整平仪器，用竖丝同一直线上仔细标定间隔约50ｍ的Ｂ点和Ｃ点，并安置反射棱镜,严格对中。
设置温度与气压后，精确测出ＡＢ、ＡＣ的平距。
再于Ｂ点安置仪器并准确对中，精确测出ＢＣ的平距。
最后得常数K=ＡＣ－(ＡＢ＋ＢＣ)，K 应接近于０，若｜K｜＞5mm，应严格检验并校正。
如果通过严格检验，确认了加常K，则在仪器中可设置K。
