中考物理备考之家庭电路故障压轴培优篇及答案(1)

一、初中物理家庭电路故障的分析问题

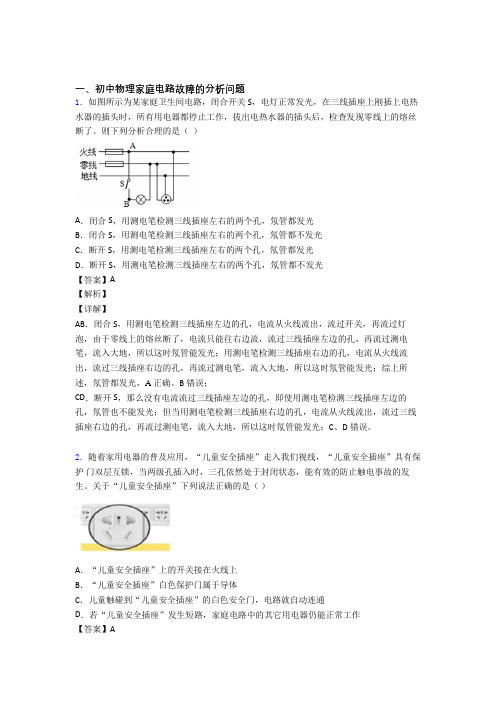

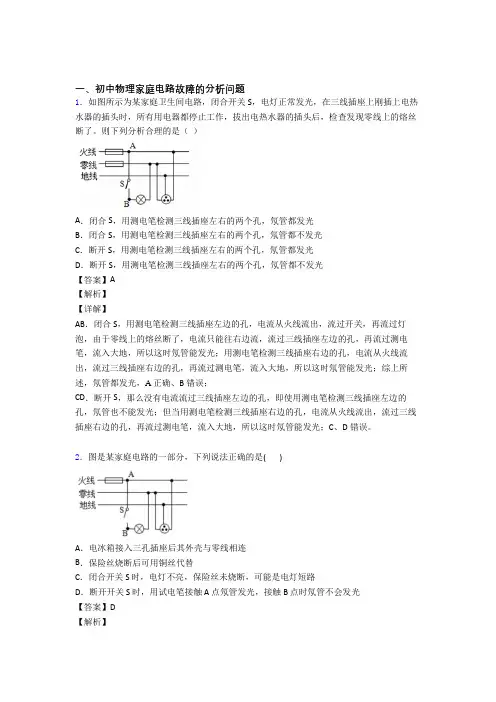

1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
【答案】A
【解析】
【详解】
AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

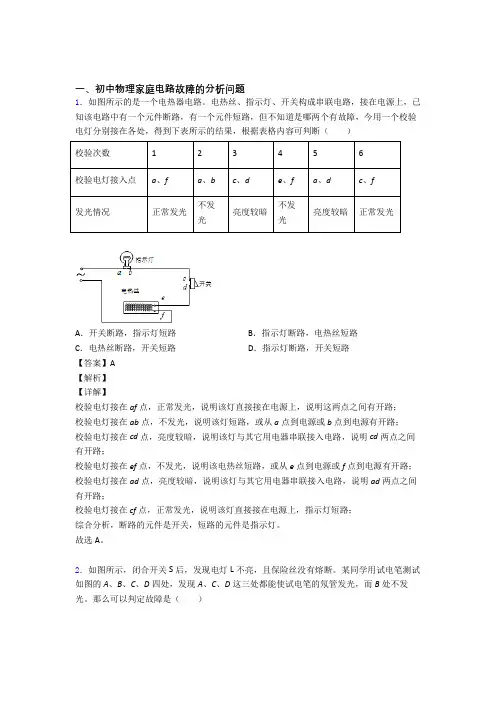

2．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）
校验次数123456
校验电灯接入点a、f a、b c、d e、f a、d c、f
发光情况正常发光不发
光
亮度较暗
不发
光
亮度较暗正常发光
A．开关断路，指示灯短路B．指示灯断路，电热丝短路
C．电热丝断路，开关短路D．指示灯断路，开关短路
【答案】A
【解析】
【详解】
校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；
校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；
校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；
校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；
校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；
综合分析，断路的元件是开关，短路的元件是指示灯。

故选A。

3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。

那么可以判定故障是（）
A．火线和零线短路B．电线AC段某处断路
C．电线BD段某处断路D．电灯L短路
【答案】C
【解析】
【分析】
【详解】
AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；
B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；
C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，
试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。

故选C。

4．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）
A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接
B．站在地上的人接触a点或b点都会触电
C．导线A与大地间的电压为0V
D．用测电笔正确接触b点，测电笔的氖管会发光
【答案】A
【解析】
【分析】
【详解】
A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；
B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；
C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；
D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。

故选A。

5．小林的爸爸给小林的书房装了一盏照明台灯。

学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（）
A．灯座接触不良B．接灯泡的零线断路
C．接灯泡的火线开路D．开关控制了零线
【答案】D
【解析】
【分析】
【详解】
A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；
BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。

故选D。

6．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）
A．两灯的灯丝都烧断了B．三线插座的接地线断了
C．进户的火线熔丝断了D．进户的零线熔丝断了
【答案】D
【解析】
【详解】
A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；
B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；
D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。

故选D。

7．电冰箱起动时，与电冰箱并联的台灯变暗。

关于这一现象，下列说法中不正确的是（）
A．进户线中电流变大B．线路中电阻变大
C．线路中热损耗变大D．灯泡两端的电压变小
【答案】B
【解析】
【分析】
【详解】
可A．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由P UI
知，干路中的电流变大，故A 正确，不符合题意；
B ．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B 错误，符合题意；
C ．干路中的电流变大，由2Q I Rt =知，线路中的热损耗变大，故C 正确，不符合题意；
D ．因干路中的电流变大，由U IR =知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D 正确，不符合题意。

故选B 。

8．关于家庭电路及其相关知识，下列说法正确的是（ ） A ．电能表的转盘转得越快，说明用电器消耗的电能越多 B ．空气开关跳闸一定是发生了短路现象 C ．使用有金属外壳的家用外壳必须接地
D ．使用测电笔时，手不能接触到测电笔的金属体笔尾 【答案】C 【解析】 【详解】
A ．电能表的转盘转得越快，说明电流通过用电器做功越快，因电流做功的多少还与通电时间有关，所以，不能确定电流做功的多少，即不能确定用电器消耗电能的多少，故A 错误；
B ．空气开关跳闸，是因为电路中的电流过大，可能是电路发生了短路或用电器总功率过大引起的，故B 错误；
C ．使用有金属外壳的家用电器，其外壳必须接地，能防止外壳漏电时发生触电事故，故C 正确；
D ．使用测电笔时，笔尖接触要检测的导线，手指要接触笔尾金属体，故D 错误。

9．如图所示的家庭电路中当开关都闭合时，灯L 不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（ ）
A ．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰
B ．三孔插座是为了防止用电器外壳带电发生触电事故
C ．若在导线a 和b 之间接一个灯泡，则它和L 是串联的
D ．根据测试结果，应该是m 与j 之间断路 【答案】B 【解析】 【分析】 【详解】
A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A 错误；
B．三孔插座是为了防止用电器外壳带电发生触电事故，故B正确；
C．若在导线a和b之间接一个灯泡，则它和L是并联的，故C错误；
D．如果是m与j之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D错误。

故选B。

10．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。

对此电路，说法正确的是（）
A．保险丝熔断，一定是用电器总功率过大B．电冰箱接入三孔插座能使金属外壳接地C．甲处应装开关，乙处应装电灯D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。

保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。

故选B。

11．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。

①如图2所示，测电笔使用正确的是__________（选填“A或B”）。

②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。

（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。

（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。

汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。

（选填“短路、断路或漏电”）
【答案】L1短路L2断路电路连接正常 B CD右漏电
【解析】
【详解】
(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。

[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。

[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。

(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。

12．如图是小许家中关于家庭电路的几个器件：
（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；
（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是
________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；
（3）如图（3）所示是测电笔的结构示意图。

其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是
________ （插座/插头/开关/灯头）处有短路。

【答案】643.4 8800 乙甲小于塑料外壳火灯头
【解析】
【详解】
(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h；由表上铭牌可知，电路中的电流最大只能是40A，电路电压是220V，则他家同时使用的用电器的功率最多只能为
==⨯=；
P UI
220V40A8800W
(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据
2
U
R
P
=可知，甲灯的电阻大于乙
灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；
[4]若将它们串联接在220V电源上，串联电路电流处处相等，而甲灯的电阻较大，根据
2
P I R
=可知，甲灯的功率较大，则甲灯较亮；
[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据
2
U
P
R
=可知，电压都是
220V，电路的总功率是小于甲灯的功率，即它们的总功率小于25W；
(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；
[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。

综上所述，可能是灯头处发生短路。

13．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是
___________s。

【答案】BD间开路 0.02
【解析】
【分析】
解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】
[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

[2]交流电是电流方向周期性改变的电流，我国使用的是交流电，在一个周期之内电流方向
变化两次，频率为50Hz，周期为0.02s。

14．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1；④。

【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

15．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

二、初中物理电路类问题
16．关于如图所示电路的判断，正确的是（ ）
A ．只闭合开关1S 时，灯泡1L 、3L 并联
B ．只闭合开关2S 时，灯泡2L 、3L 并联
C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联
D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路
【答案】D
【解析】
【分析】
【详解】
A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；
B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；
C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；
D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

17．有一种能够节省电能的楼道灯控制开关。

晚上有人走动发出声音，电路接通，灯亮，过一会儿灯才自动熄灭。

不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮。

这种的“光敏”和“声敏”自动装置比较复杂，我们不妨用、这样的两个符号表示，实际上，这就是两个开关：有声音时，是闭合的，环境
光线非常暗时，是闭合的。

下列电路图中能实现以上功能的正确电路图是（）A ．B ．
C ．
D ．
【答案】B
【解析】
【详解】
由题意可知，这“光敏”和“声敏”自动装置相当于两个开关，有声音时，“声敏”自动装置闭合，环境光线非常暗时，“光敏”自动装置闭合，要求两个开关都闭合时，灯才亮，所以两个开关应该是串联，开关能够控制灯泡，所以灯泡应该与开关串联的。

故选B。

18．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻1R的阻值为10Ω，滑动变阻器2R标有“50Ω 0.5A”字样，电压表量程为0～3V，电流表量程为0～0.6A。

当开关S闭合，为保证电路安全，下列说法中正确的是
A．滑动变阻器的阻值变化范围是0Ω～50Ω
B．滑动变阻器的阻值变化范围是2Ω～50Ω
C．电流表的示数变化范围为0.1A～0.6A
D．电压表的示数变化范围为1V～3V
【答案】D
【解析】
【分析】
【详解】
由题意知当电压表示数为3V时，滑动变阻器的阻值最小，此时的电流最大，此时电流的大小为
21
1
3V
=0.3A 10Ω
U I I I
R ====
此时滑动变阻器的两端电压为
216V-3V=3V
U U U
=-=此时滑动变阻器的阻值为
2 2
23V
=
10Ω
0.3A
U
R
I
==
当滑动变阻器的阻值
2
50Ω
R=时，电流最小，电压表的示数最小，此时电流的大小为
12
6V
==0.1A
+10Ω+50Ω
U U
I
R R R
==
电压表的示数为
11
0.1A10Ω=1V
U I R
==⨯
所以滑动变阻器的阻值变化范围是10Ω～50Ω，电流表的示数变化范围为0.1A～0.3A，电压表的示数变化范围为1V～3V，故选D。

19．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（）
A．L短路B．L断路C．R断路D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一个串联电路，R、L、R0串联在一起。

A．假设L短路，电路中是有电流的，当电压表接ab两点时，电压表是没有示数的；接ac 两点时，电压表测R0的电压，有电流流过R0，那么电压表有示数；这些情况符合题中条件，所以可能是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流的，当电压表接ab两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流的，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数的；接ac两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R断路，C项不合题意；
D．假设R0短路，电路中是有电流的，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R0
短路，D项不合题意。

故选A。

20．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。

高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。

如下图所示的电路图中符合这一情况的是（）
A．B．
C．D．
【答案】C
【解析】
【详解】
A．从图中可以看到，只有一个洗手间锁住时，两个开关中只有一个会闭合，这时红灯会亮，这与题意不符合，A项不合题意；
B．从图中可以看到，只有S1闭合时，即只有一个洗手间锁住时，红灯是会亮的，这与题意不符合，B项不合题意；
C．从图中可以看到，两个洗手间都锁上时，两个开关都是闭合的，这时红灯会亮；如果两个洗手间都没有锁上，两个开关是断开的，这时灯不会亮；只有一个洗手间锁上时，那么只有一个开关是闭合的，这样灯是不能亮的；上述各种情况都符合题意，选项C符合题意；
D．从图中可以看到，两个洗手间都锁上时，两个开关都是闭合的，电流不会流过红灯，红灯不亮，这与题意不符合，D项不合题意。

故选C。

21．如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。

当只闭合开关 S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a 的示数不变，b的示数有变化。

下列说法正确的是（）
A．a是电流表
B．只闭合S、S2，将滑片P 向右移动，a的示数一定变小
C．只闭合S、S2，将滑片P向右移动，R1消耗的功率一定变大
D．只闭合 S、S1，将滑片P向右移动，整个电路消耗的总功率一定变大
【答案】D
【解析】
【分析】
【详解】
A．当只闭合开关 S、S1时，定值电阻R1短路， a、b的指针均明显偏转，滑动变阻器R与表b串联，将位于中点的滑片P向左移动，b的示数有变化，则表b一定是电流表；定值电阻R2与表a串联，若a是电流表，此时滑动变阻器R与定值电阻R2并联，根据并联等压的规律以及欧姆定律可判断，a是电流表时示数不变，若a是电压表，因为内阻很大，此时相当于测电源电压示数不变，所以a可能是电流表，也可能是电压表。

故A错误；BC．只闭合S、S2时，若a、b都是电流表，滑动变阻器R与定值电阻R2被短路，电流表a 测通过定值电阻R1的电流，由于定值电阻R1两端电压、阻值不变，所以电流表a的示数不变，根据P=UI可知R1消耗的功率不变；若a、b都是电压表，滑动变阻器R、定值电阻R1、定值电阻R2串联，电压表a测滑动变阻器R两端电压，将滑片P向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大；若a是电流表，b是电压表，滑动变阻器R被短路，定值电阻R1、定值电阻R2串联，电流表a电路电流，由于定值电阻R1、定值电阻R2阻值不变，电源电压不变，根据欧姆定律可知电路电流不变，就电流表a的示数不变，根据P=I2R可知R1消耗的功率不变；若a是电压表，b是电流表，定值电阻R2被短路，滑动变阻器R、定值电阻R1串联，电压表a测滑动变阻器R两端电压，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大。

故BC错误；
D．当只闭合开关 S、S1时，定值电阻R1短路， a、b的指针均明显偏转，滑动变阻器R与表b串联，将位于中点的滑片P向左移动， b的示数有变化，则表b一定是电流表；当a、b都是电流表时，此时滑动变阻器R与定值电阻R2并联，根据并联等压的规律以及公式P=UI可知定值电阻R2消耗的功率不变；将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压的规律以及公式P=UI可知滑动变阻器R消耗的功率变大，则整个电路消耗的总功率变大；当a是电流表，b是电压表时，因为电压表内阻很大，此时定值电阻R2不在电路中，只有滑动变阻器接入电路，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压的规律以及公式P=UI可知滑动变。
