CZ 型钻机使用说明书一、冲击钻的结构与工作原理1、结构该钻机是利用钢绳吊重对地面进行冲击而实现钻进的钻孔设备。
其由主轴装置、冲击结构、泥浆及辅助卷筒、机架、桅杆、操纵机构及电器系统组成。
2、工作原理电动机启动后,经三角带轮驱动主轴上的大皮带轮、主轴通过齿轮传动、链传动等装置把动力分配到钻具卷筒、冲击机构、泥浆及辅助卷筒等机构来完成各自的工作。
各执行机构的动作是借助于片式摩擦离合器和牙嵌离合器来实现的。
钻进工作是靠冲击轴的回转运动通过曲柄连杆机构改变为钻具的往复运动而实现的。
泥浆卷筒用于抽取泥浆和护孔;辅助卷筒主要用于下管和处理事故,若再配以滑轮可完成起吊工作。
钻机的冲击次数是通过更换电机皮带轮来实现;而冲程是通过连杆与曲柄铰接点位置的调整来实现。
泥浆卷筒与辅助卷筒安装在同一旋转轴上,它们的传动由牙嵌离合器分别单独带动。
泥浆卷筒、泥浆及辅助卷筒的制动是由带式制动闸控制。
桅杆的升降是靠机架下部的涡轮减速器来完成。
本钻机也可用柴油作为动力,动力方式的选择应在合同中注明。
二、电气系统电气系统由主回路和控制回路组成,采用三相三线制,其由电动机、控制箱、按钮开关等电器件组成。
三、冲击钻的安装与拆卸1、冲击钻机的安装钻机进场前,必须整平场地,备好垫土,工具等。
冲击钻机进场后,必须用垫土将钻机垫高,使轮胎离地,并且调整机架呈水平位置;接通电源后,可启动电机提升桅杆,桅杆起升后,将桅杆底部的螺杆旋出,并支撑到支座上;再将拉杆、架腿、绷绳安装好,并用螺旋调整器来调整拉杆、绷绳的张紧程度。
钻具卷筒钢绳自卷筒引出经冲击梁的导向滑轮和张力滑轮再进入桅杆顶部的钻具滑轮而下垂,其端头与泥浆轴筒连接。
辅助卷筒与桅杆顶部的三个定滑轮配合使用。
2、拆卸钻孔工作完毕,摘下几句、抽筒等,并收回各卷筒钢绳,拆下拉杆,松开桅杆绷绳。
将桅杆底部的螺杆旋出,启动蜗杆减速器,借助绷绳将桅杆拉倒到机架上,并拆卸绷绳。
四、冲击钻机的使用、维护及保养1、使用在钻进前,必须预先检查电机的转动方向及钻机安装的是否符合要求;钻进时,首先通过工作台中心放下护筒管,将该管打入预先挖好的地坑中去,在可能时,尽量使管子上端不高于机器的工作面,然后用泥浆抽筒清楚泥沙,按要求选择钻头,钻杆及钢绳接头,组合成所需的钻具。
兰石ZJ503150D钻机使用说明书
兰州石油化工机器工程有限责任公司
LS Petrochem Machinery Co.,Ltd
2.7 提升系统滑轮外径
1270 mm
2.8 水龙头最大静载荷
4500 kN
中心管通径
75 mm
2.9 转盘开口名义直径
698.5 mm(271/2″)
转盘档数
2档
2.10 泥浆泵台数×功率
2 台×956 kW
兰州石油化工机器工程有限责任公司
LS Petrochem Machinery Co.,Ltd
输出电流
1800 A(DC,长期)
2.15 泥浆罐有效容积
270 m3
2.16 双立管高压管汇
4″×35 MPa
2.17 供气系统
储气罐总容积
7 m3
供气最高工作压力
1 MPa
2.18 柴油罐总容积
80 m3(45 m3+35 m3)
图号
名
称
数量 单重(kg)
备
注
前部
1
30000
6800×2665×2765
后部
1
22000
6800×2340×2998
G07.12A.00 电驱动泵装置(3NB-1300C) 2
37680
G08.05.00
转盘独立驱动
1
5096
111.27.00
JJ315/45-K 井架
1
62194
G12.10.00
电压
600 V
频率
50 Hz
辅助发电机组台数×功率
1×292 kW(CAT 3406)
柴油发电机组型号
SR4B
转速
1500 rpm
ZJ40DB电驱动钻机使用说明书
【随机技术文件】ZJ40/2250DB钻机及其主要配套件资料明细(不含用户自备件)☑ZJ40/2250DB电驱动钻机使用说明书第一分册☑ZJ40/2250DB电驱动钻机维修保养手册第二分册☑DZ225/7.5-S底座使用说明书第三分册☑JJ225/43-K井架使用说明书第四分册☑TC-225天车使用说明书第五分册☑JC32D绞车使用说明书第六分册☑ZJ40DB-WX齿轮减速箱使用说明书重齿☑液压盘式刹车装置使用操作手册北京瑞比德☑自动送钻装置使用维护说明书德国SEW☑YC225游车使用说明书兰石☑BOP吊装装置说明书宝鸡☑ZKYZ630液压站说明书宝鸡☑YM-10Ⅱ液压猫头说明书宝鸡☑司钻房使用说明书河北沧州☑值班房使用说明书河北沧州☑工业监视器江苏☑穿绳器咸阳☑对讲机摩托罗拉☑WSQ稳绳器使用说明书力天☑TS逃生器说明书力天☑0.5吨气动绞车说明书泰安☑JZG24(卧式)死绳固定器江汉沙洋☑其它见各分供方资料1【随机技术文件】(第一分册)ZJ40/2250DB电驱动钻机使用说明书图片位置2前言感谢您选用南阳二机石油装配(集团)公司的产品!ZJ40/2250DB电驱动钻机使用说明书是由公司技术中心专业工程技术人员根据产品设计制造和油田服务经验按照功能模块的划分编写而成,本说明书尽可能的与实际产品保持一致,但由于技术协议临时变更等原因,可能与实际会略有不同,敬请以实物为准!为保证您的产品安全可靠、稳定的运行,请认真阅读本说明书及其配套随机资料内容。
因钻机配套部件较多,本说明书仅提供了部分内容,未涉及到的或仅作简要介绍的配套零部件,其结构、使用、维护及保养详见其各自的使用说明书,特别注意安全警示有关条款。
-I-ZJ40/2250DB 电驱动钻机使用说明书南阳二机石油装备(集团)有限公司-II- 重要安全声明本说明书使用以下标题、标志时,请认真阅读!注:用于注意或单独解释说明的情况。
目录第1章概述 (1)1.1.钻机采用的标准 (1)1.2.钻机技术及结构特点 (2)1.3.基本技术性能参数 (2)1.4.钻机传动简介 (5)1.5.钻机总体布置 (7)1.6.ZJ40DB钻机配套件清单 (7)第2章钻机主要配套部件 (10)2.1.TC-225天车 (10)2.2.JJ225/43-K井架 (11)2.3.JC32D绞车 (13)2.4.转盘驱动装置 (21)2.5.DZ225/7.5-S底座 (23)2.6.气控系统 (24)2.7.液控系统 (27)2.8.司钻房 (30)2.9.值班房 (31)2.10.井口机械化工具 (31)2.11.机泵组及高压泥浆管汇 (32)2.12.智能化参数仪表 (32)2.13.动力系统 (33)2.14.电控系统 (35)第3章钻机的安装与调试 (37)3.1.钻机安装前的准备 (37)3.2.钻机基础 (37)3.3.钻机的安装 (38)3.4.钻机的调试 (42)3.5.钻机的起升 (45)第4章钻机的使用 (48)4.1.警示 (48)4.2.使用注意事项 (48)4.3.钻机的操作、维护与保养 (48)4.4.钻机主要部件的操作、维护与保养 (49)第5章拆卸及运输 (52)5.1.钻机下放 (52)5.2.钻机的拆卸 (53)IIIZJ40/2250DB 电驱动钻机使用说明书南阳二机石油装备(集团)有限公司-IV- 5.3. 钻机运输 (53)第6章 钻机易损件清单 (54)6.1.轴承一览表 .................................................................................................................................... 54 6.2. 链条、皮带一览表 . (54)第7章 润滑油品 (55)7.1.钻机用润滑油................................................................................................................................. 55 7.2. 钻机用润滑脂 (55)第8章 钻机随机工具清单 (56)ZJ40/2250DB 电驱动钻机使用说明书南阳二机石油装备(集团)有限公司 -1-第1章 概述ZJ40/2250DB 电驱动钻机是南阳二机石油装备(集团)公司为满足国内油气田勘探开发和出国承包钻井的要求而设计开发的系列轻便钻机之一。
ZDY6000L钻机使用说明书(1)
说明:
本钻机在煤矿井下使用时,必须选用YBK2-280S-4型矿用隔爆型三相异步电动机。所用隔爆型三相异步电动机、液压支架胶管总成应有安全标志。
钻机出厂之前,系统工作压力已调定,用户在使用过程中不得擅自超调,否则,出现任何责任事故,我院概不负责。
钻机液压系统工作介质为矿物油,不得在渗漏状态下工作,对泄漏在工作场所的矿物油,应及时清理掩埋。
13.钻机安标受控件明细20
1.
ZDY6000L型煤矿用履带式全液压坑道钻机属于自行式、低转速、大转矩类型,适于采用复合片钻头施工深度约600 m的大直径钻孔,也可采用孔底动力机钻进,主要用于煤矿井下施工近水平长距离瓦斯抽放钻孔。
回转器采用卡槽式连接安装在给进装置的拖板上,借助给进油缸带动拖板沿机身导轨往复运动,实现钻具的给进或起拔。回转器主轴结构为通孔式,使用钻杆的长度不受钻机给进行程的限制。
4.2.2夹持器
夹持器固定在给进装置机身的前端,用于夹持孔内钻具,还可配合回转器实现机械拧卸钻杆。卡瓦由螺钉固定在卡瓦座上,卡瓦座靠挡边与销轴实现轴向固定。将两根销轴抽出即可从一侧取出卡瓦座,使夹持器通孔扩大,以便通过粗径钻具。在夹持器与给进机身的连接处设有两组调整垫片,用于调整夹持器卡瓦组的中心高,使之与回转器主轴中心高相一致。
额定压力/MPa 26
额定流量/L/min 148
C给进装置
主轴倾角/°-10~20
最大给进/起拔力/kN 180
给进/起拔行程/mm 1000
给进/起拔速度/m/s起下钻工况0~0.25
钻进工况0~0.05
额定压力/MPa 21
额定流量/L/min起下钻工况148
ZJ50DBS钻机-01使用说明书
ZJ50DBS钻机-01 使用说明书ZJ123-SM四川宏华石油设备有限公司2005年8月前言ZJ50DDBS钻机是四川宏华石油设备有限公司根据长城钻井公司的要求,同时按SY/T5609-1999《石油钻机型式与基本参数》及有关API规范的要求设计制造,可满足中深井石油天然气勘探和开发的需要的一种数字变频电动钻机。
为了用户更好地使用钻机,我们编制了本使用说明书供有关操作人员阅读。
本说明书从总体上描述了钻机的组成、性能特点、主机部件及配套系统技术规范,以及钻机的安装调试,操作维护保养,拆卸运输等内容。
本说明书未涉及到的或仅作简要介绍的配套设备或部件,其结构特点和使用维护等项内容请详见各自的使用说明书。
目录一、概述---------------------------------------------------------------------------1二、钻机主机配套系统及部件技术规范------------------------------------8三、钻机的安装与调试--------------------------------------------------------13四、钻机的使用与维护保养---------------------------------------------------20五、钻机的拆卸与运输---------------------------------------------------------24六、附表与附图------------------------------------------------------------------26一.概述1. 用途及特点ZJ50DBS钻机是为勘探开发油气资源而设计制造的交流变频电驱动钻机。
性能可满足中深井钻井作业的要求。
钻机按GB/T5609-1999《石油钻机形式与基本参数》的规定设计。

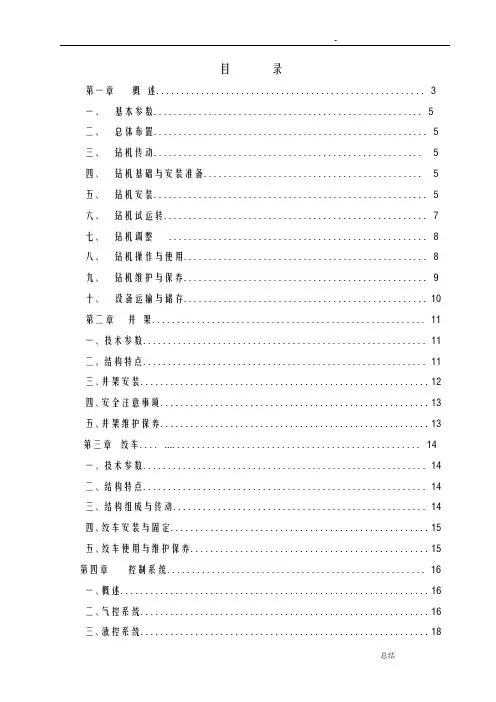

ZJ30钻机使用说明书
-目录第一章概述......................................................3一、基本参数......................................................5二、总体布置.......................................................5三、钻机传动......................................................5四、钻机基础与安装准备............................................5五、钻机安装.......................................................5六、钻机试运转.....................................................7七、钻机调整....................................................8八、钻机操作与使用.................................................8九、钻机维护与保养.................................................9十、设备运输与储存.................................................10 第二章井架.......................................................11一、技术参数.........................................................11二、结构特点.........................................................11三、井架安装..........................................................12四、安全注意事项......................................................13五、井架维护保养......................................................13 第三章绞车.........................................................14一、技术参数.........................................................14二、结构特点.........................................................14三、结构组成与传动...................................................14四、绞车安装与固定....................................................15五、绞车使用与维护保养................................................15 第四章控制系统....................................................16一、概述..............................................................16二、气控系统..........................................................16三、液控系统..........................................................18第五章液压盘刹简介................................................21一、液压盘刹技术规范..................................................21二、液压盘刹操作......................................................23三、故障检修.........................................................20 第六章链条并车传动装置............................................24一、技术参数.......................................................24二、结构及传动简介.................................................24三、润滑方式......................................................24四、维护保养.......................................................25 第七章转盘角传动箱...............................................27一、技术参数.......................................................27二、结构及传动简介.................................................27三、润滑方式.........................................................27四、维护保养.........................................................27 第八章天车........................................................28一、技术参数.......................................................28二、结构说明.......................................................28三、安装要求......................................................28四、使用、维护与保养...............................................28五、运输与储存.....................................................28 第九章SL3NB-1300泥浆泵...........................................29一、概述...........................................................29二、技术参数.......................................................29三、结构说明........................................................29 第十章高压管汇...................................................30一、概述...........................................................30二、技术参数.......................................................30第十一章其它....................................................31一、绞车易损件清单...................................................31二、并车箱易损件清单..................................................32三、钻机随机图样清单.................................................34四、钻机随机工具清单.................................................35第一章概述ZJ30/1700L石油钻机是一种新型浅井机械钻机,钻机型式和基本参数符合SY/T5609-1999《石油钻机型式与基本参数》标准。
钻机顶驱操作
Description Swap to Dw Swap to RT
Swap to TD Pipe Handler Set Preset
Pipe Handler Rotate to Preset PH Rotate CW Elevator Tilt Up PH Rotate CCW Dolly Auto Extend Elevator Tilt Down Dolly Auto Retract Top Drive On Link Tilt Lock D w Park Brake Dolly Extend Dolly Retract Link Tilt Backwards
可能性,有无人员正在进行保养等。 7、确保主油路上的截止阀处于打开位置。 8、确保齿轮箱上的透气头打开。 9、如果外界环境比较冷,需要特别检查齿轮箱的润滑油情况。
Button Swap ↑ ← → F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 Js. ↑
Js.
Js. ← Js. → Js. btn.
Link Tilt Forward
Elevator Open
•
Top Drive Pipe handling
Esc
PH Set Preset PH Rotate CW Dolly Auto Ext
TD On
Link Tilt Backward
DW RT
TD
Elevator Tilt Up
Elevator Tilt Down
控制界面功能键介绍
Funct. p p P +c P +c p P+h P+c P+h P+c P+c P+c P+c P+c P+c P+c P+c P+c
钻机电控系统操作规程及操作程序
钻机电控系统操作规程及操作程序一、发电机启动前的准备首先检查油、气、水及柴油机各个有关部件,然后按以下规程检查:1)、在发电机柜中电源端子排上,检查蓄电池电压应大于22V。
2)、操作VFD房“运行开关"至“怠速"位置,“共用电源灯”应点亮。
3)、检查“发电机主开关”应处在“断开”位置.二、发电机起机在准备工作完全就绪后,按如下规程进行操作。
1)、打开压缩空气阀门,操作气动按钮,柴油机即可自动升速至怠速值。
2)、柴油机怠速运转一段时间后,把运转开关至“满速”位置,柴油机转速应升至额定值。
3)操作运行开关至“发电”位置。
4)、如MCC无电,操作“起励"按钮,发电机迅速建立电压。
5)、观察“电力仪表",操作“调压”电位器使电压为600V。
6)、观察“电力仪表”,操作“调速”电位器使其指示在50HZ上。
7)、检查发电机“运行"灯应亮,“积时钟”应工作.此时发电机处于空载运行状态.三、发电机组的并网操作1、系统母线无电时发电机组的并网操作如果是第一台待并网的发电机,已启动完毕,处在空载运行状态,系统母线无电,欲将该机组并入交流母线上运行,需按如下操作。
1)、在同期柜操作“同期选择”开关至所对应的机组位置,对应的非同期指示灯点亮,“同期表”压差频差指针均偏向一边。
2)、操作“发电机主开关”的储能手把,上下来回拉动,直到断路器储能完毕并显示。
3)、操作“同期合闸”按钮使断路器合闸。
4)、观察“并网”灯H8应点亮,“同期表"各指针均指向中点上.5)、操作“同期选择”开关至“断"的位置,以免使同期表长期带电。
2、系统母线带电时发电机组的并网操作根据钻井工况,要求多台发电机组并网运行.系统母线有电,发电机并网运行时,可按以下操作:1)、按上述柴油机发电机组启动程序那样操作,使待并网机组处于空载运行状态。
2)、操作“同期选择”开关至待并网机组位置,此时待并网机组的“非同期指示"灯闪烁,同期表滑差指针转动。
1 钻机操作手册
ZJ70/4500DB钻机操作手册 AZ703160-00SM宝鸡石油机械有限责任公司前言宝鸡石油机械有限责任公司研制的ZJ70/4500DB系列钻机是目前我国自行研制的最先进的特深井交流变频数字控制单轴齿轮绞车式钻机,钻机结构新颖,性能先进,完全满足7000m 石油及天然气井的勘探和开发需要。
ZJ70/4500DB钻机是我公司根据中海油田服务股份有限公司的需要而研制的,该钻机采用全变频数字控制、单轴齿轮绞车、一体化司钻控制房、自升式套装井架、双层双向移动底座等新技术,自动化、智能化水平高,可靠性好。
为了使设备在油田钻井中得到良好的使用,我们特意编制本说明书,以便于为用户提供良好的指导。
对于主要部件及有关配套设备的结构和使用要求,详见各自的使用说明书和其他技术文件。
全套技术文件虽经详细审校,但可能仍有不妥之处,敬请指正。
注:1.在使用本钻机以前,参与此项工作的管理人员、技术人员和操作者必须仔细阅读本钻机配套的全部说明书和相关技术资料,了解并熟悉所有的细节,此外还要具备相应的安全操作知识和技能,操作时必须配备相应的安全防护设备。
2.钻机在使用当中,应严格按照设备操作要求和操作规范执行,如果不按要求操作而由此引起的任何事故,责任由设备使用单位自己负责,我方不应承担任何责任。
3.本钻机随机附带的技术文件是为购买者及使用者作为管理、安装、使用、维护等方面的指导资料。
任何人不得以任何方式进行复制,更不得提供给第三方,否则对所产生的后果要负法律责任。
安 全 篇——健康、安全、环境(HSE)要求钻机作为整个钻井工程中重要的设备组成部分,集成了动力系统、起升系统、旋转系统、循环系统、传动系统、井控系统、钻机控制系统、底座及支撑装置和辅助设备,是一个系统的工程。
在整个钻井工程中,钻机的操作过程是有一定危险的。
正确的操作和维护保养对于钻机的可靠工作和人员保护是很重要的。
1 基本安全要求即使钻机的生产厂家代表或销售代表在使用现场,并不代表钻机的操作者可以免除按照本使用说明书的要求来进行安装、操作和维护的责任。
电动钻机的使用说明
电动钻机的使用说明电动钻机的使用说明一、产品概述电动钻机是一种可以快速锐化锐化金属、钢材、木材和塑料等材料的电动工具。
它具有操作简单、效率高、便携轻巧的特点,适用于家庭装修、木工制作、室内电路布线等多个领域。
二、安全注意事项1. 在使用电动钻机前,请务必阅读并理解本说明书,确保严格按照操作步骤进行操作,避免意外伤害发生。
2. 在使用电动钻机时,应佩戴护目镜、防尘口罩和耳塞,以保护眼睛、鼻腔和耳朵免受杂物伤害。
3. 在使用电动钻机前,请确保所选用的钻头与工作材料匹配,避免因为不匹配而导致工作事故。
4. 在操作电动钻机时,应将工作材料固定好,以防转速过快导致材料滑动或飞出,造成伤害。
5. 长时间使用电动钻机时,应注意观察电机是否过热,如有异常应及时停机、检查并排除故障。
6. 当未使用电动钻机时,请将其存放在干燥、通风、儿童无法接触的地方,以免造成意外伤害。
三、操作步骤1. 调整夹紧针宽度:根据所需的钻孔直径,转动夹紧针上的旋转开关,使其与钻头直径相匹配。
2. 安装钻头:将选好的钻头插入钻头孔中,直到无法再插入为止,然后使用扳手旋紧钻头。
3. 调节转速:根据不同材料的需要,通过旋转速度调控开关,将转速调整到合适的档位。
4. 开始钻孔:将电动钻机对准工作材料上需要钻孔的位置,用力握住电动钻机的手柄,开始缓慢下压,让钻头缓慢进入材料。
5. 注意力度:在钻孔的过程中,应保持适度的力度和速度,以避免过度施力导致钻头折断或材料损坏。
6. 清洁作业区域:结束钻孔后,应清理工作区域的碎屑和杂物,并将电动钻机存放在合适的位置。
四、维护保养1. 每次使用结束后,应将电动钻机进行清洁,避免灰尘和污物进入机身。
2. 不使用电动钻机时,应存放在干燥、清洁的地方,以防结露、腐蚀或损坏。
3. 定期检查电动钻机的电线和插头,如有磨损或损坏,应及时更换。
4. 请确保电动钻机的电源线路正常接地,避免漏电引发安全事故。
5. 若发现电动钻机性能出现异常或发出异常声响时,应及时停机检查,并请专业人士进行维修。
ZDY1200S(MK-4)型钻机使用说明书
ZDY1200S(MK-4)型钻机使用说明书D前言本标准依据GB/T 1.1—2009《标准化工作导则第一部分:标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别这些专利的责任。
本标准由松树滩煤矿提出并归口。
本标准起草单位:内蒙古太西煤集团股份有限公司松树滩煤矿。
本标准主要起草人:王宝德、胡朝明、宋新军。
ZDY1200S(MK-4)型钻机使用说明书1 范围本标准规定了ZDY1200S型钻机的技术参数、工作原理、维护与保养等内容。
本标准适用于ZDY1200S型钻机的工艺技术检查。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
煤炭科学研究总院西安分院技术说明3 型号含义Z D Y 1200 S双泵系统最大额定转矩N.m液压传动动力头式钻机4 主要技术参数a)回转装置:额定转矩 N.m 1200~320额定转速 r/min 80~280油马达型号6V80MA油马达排量 ml/r 3~80钻杆直径 mm 42/50主轴通孔直径 mm75b)给进装置:主轴倾角0~±90°最大给进力 kN 36给进速度 m/s 0~0.45最大起拔力 kN 52起拔速度 m/s 0~0.31给进/起拔行程 mm 650c)泵站:液压系统额定压力 MPa 主油泵21副油泵12主油泵型号 A7V58MA(限量40ml/r)主油泵排量 ml/r 0~40电动机型号YBK2-180L-4电动机功率 kW 22油箱有效容积 L85d)整机:适用钻孔深度 m 300(φ42钻杆)200(φ50钻杆)开孔直径 mm 110终孔直径 mm 75主机外形尺寸(长×宽×高)mm 1850×710×1460钻机质量 kg13605 钻机结构简介该钻机采用分组式布置,整机共分主机、泵站、操纵台三大部分,各部分之间用胶管连接。
ZJ50DB15钻机操作手册
ZJ50/3150DB15钻机操作手册前言钻机是宝鸡石油机械有限责任公司根据委内瑞拉PDVSA的要求,按照ZJ50/3150DB15双方签署的《ZJ50/3150DB钻机技术协议》,并根据中华人民共和国石油天然气行业标准SY/T 5609《石油钻机型式与基本参数》标准和相关的API规范设计制造的。
可满足在使用Ф114.3mm(4 1/2″)钻杆时勘探和开发5000m(16,404ft)井深的石油及天然气钻井的需要。
为了使有关操作人员熟悉和掌握该钻机设备的使用,本操作手册对该钻机设备配套、安装、调试及操作作了全面概括的介绍。
在使用该钻机设备之前,使用该钻机设备的管理人员、技术人员和操作者除应仔细阅读本说明书外,还必须仔细阅读该钻机设备配套的全部的使用说明书和相关技术资料,了解并熟悉所有的细节,此外还要具备相应的安全操作知识和技能。
在使用和操作该钻机设备期间,人员的安全始终是绝对重要的!本钻机随机附带了完整的技术文件提供给本钻机设备的购买者及使用者作为管理和使用等方面的指导资料。
任何人不得以任何方式进行复制,也不得提供给第三方,否则对所产生的后果要负法律责任。
本说明书虽经详细的审校,但仍可能有不妥之处,敬请指正。
安全准则以下列出了与ZJ50/3150DB钻机设备密切相关的安全预防措施。
这些安全预防措施15在使用说明书以后的章节中不在出现。
在使用和维护该钻机设备的过程中,使用者必须掌握和运用这些推荐的预防措施。
具体的预防措施都包含在说明书的警示中。
1. 合格的人员只有被授权的合格人员才能操作和维护该钻机设备。
2. 防护设备操作和设施维护人员都必须穿戴防护服、防护帽、防护鞋及其它的防护设备等。
在钻井作业中,如遇有毒有害气体逸出,操作人员在作业时还必须配戴防毒设备。
3. 安全习惯安装、操作、拆卸和维护该设备时,好的全面的安全习惯必须随时遵守。
该钻机设备的拥有者/操作者的职责就是建立好的安全习惯、人员的培训和安全习惯的强制遵守。
电动钻机操作规程
ZJ50D直流电驱动钻机电气操作规程为了保证ZJ50D直流电驱动钻机的安全生产,防止电气事故,使电力更好地为钻机服务,了解电的基本知识和规律,特别是安全用电的规律,具有特别重要的意义。
所以编写此规程,以提高生产作业人员的安全用电意识和自身保护能力;保证钻机正常运行。
第一部分:井场电气系统的安全使用一. 钻井系统的安全用电技术分析钻井系统的安全用电主要指钻井井场生产和营地生活用电的安全性。
不论勘探或开发,不论海洋或陆地,只有装备上的差异,电气防护上是没有差别的,根据钻井的生产工艺,其触电危险程度属于第一类。
由于井架高,钢铁结构,操作人员工作于金属钻台和高空井架;搬迁频繁;设备移动和变动频繁;工作环境在户外,条件潮湿等,因此属于国家规定中的严酷条件下户外场所的电气设施。
(一)ZJ50D直流电驱动钻机设备用电概况ZJ50D直流电驱动钻机是用三台CAT3512交流发电机组作为整套钻机的动力源,采用交流——SCR——直流的动力传输方式,把600V 50Hz三相交流电整流成0—750V持续可调的直流电以驱动绞车和泥浆泵。
在ROSS HILL CONTROLS的SCR系统中配有一台1250KV A的变压器,用以把600V 50Hz的交流电降为380V 50Hz的交流动力用于整套钻机的交流用电设备(钻台区、固控区、油水罐区、生活区等)。
(二)ZJ50D直流电驱动钻机设备的安全用电整套钻机的电气设备,有用直流电作动力的,也有用交流电作动力的;有低压380V的设备,也有高压600V的设备。
为了安全用电,必须注意下列有关事项:1.严格执行本电器操作规程和安全措施,每搬迁一次,投运前必须严格按规定进行试验和检查,合格后方可投入电网运行;2.井场、营地动力用线和照明用线必须使用电缆或架空线,导线绝缘性能良好,井架及钻台上动力照明线不许使用明线敷设,必须穿管敷设或铠装电缆敷设,以防漏电;3.用电设备的不带电金属外壳等应固定牢固并良好接地;保护接地装置完整,接地电阻合格。
YG100型工程钻机使用说明书
∷
十 、钻机存放过程 中的注意 问题
1、 钻机使用完毕后 ,要及 时清洗 、检修保养 ,导轨面 涂上 防锈 油 ,链条及各关节部涂上润 滑脂 。 2、 所有外露部分及接 头均涂润滑脂 。 3、 放掉油箱 中的油液 。
{
.
十 一 、钻机 故障的判 断和排 除
操作和 维修人 员 必 须对液压系统及各个部分机械构造彻底 了解 , 在 开始使用时 , 要 按照说 明书中有关事项 正确使用钻机 。 ( 1 )机常见故障及排 除方法如下表所示 , 实际工 作 中应 结合具体情况 , 综合 分析 、准 钻 确判 断 、及 时排 除 : 故障及现象 油泵不排油 可 能产 生 的原 因及地 点 1.电 动机转 向不对 排 除方法 调换转 向 应 调在 0位以上 打开截 止 阀
分体式 ,可拆性好 ,便于搬迁 、 安装 ;配置 的动力 比较大 ,因此主要适用于大 口径 、大吨 位预应力 锚 固孔 、排水孔 的施 工 以及预防滑坡 、岩石坍塌等 复杂地层 的灾害治理性 工程施 工 ,并且处理事故能力更强 。钻 机液压马达采用进 口件 ,其它主要部件优选 国内名优产 品, 一 使整机性能稳定 、可 靠 、寿命 长 。钻 机可 以实现 次搬迁完成 多孔施 工 以及远距离操纵 , 操作员 工工作环境好 ,劳动 强度低 。 ˉ
的角度和 高度 。钻 机配有两根支撑杆 , 支撑杆下部通过销轴 与机架相联接 , 上部与桅杆 固定 。
四、液压系统 工 作原 理
电动机驱动两个双 联轴 向柱塞油泵 ,经两个 吸油滤油器从油箱吸入低压油 。油泵输 出高压 油分别进入操纵 台的两组 多路换 向阀 ,一组多路换 向阀为 三 联大通径 阀,从左至右分别控制动 力头马达正反转 、桅杆起落 油缸伸缩 、动力头给进 与起拨油缸 伸缩 。在动力头给进起 拨油路中 , 一 串接 个单 向节流 阀,控制动力头单 向移动速度 。顺 时针旋转单 向节流 阀手柄 ,移动速度加快 , 一 相反逆 时针旋转手柄 ,移动速度 减慢 。另 组操 纵 阀为 二 联小通径 阀,从左至右分别控制油路 三 分流 (向 联 阀供 油形成合流或 向第 三 组履带行走 多路 阀供 油 )、 桅杆滑移油缸伸缩 。液压系统 机 出厂时 ,无手轮过载 阀 已调定压 力 ),使 中严禁 中设有过载 阀,最大调定压 力为 20Mpa(钻 用 。带手轮过载 阀调节辅助油路压 力 ,顺时针 转动手轮 ,压力增大 ,逆时针转动手轮 ,压力 超调 一 降低 。在主操 纵 阀的后部 ,设置 了 个 回油路 限压 阀,出油 口与外界相通 ,如回油路背压过高 时 ,此阀 开启 ,向外排 油 。 当系统在 工 作状态 中出现 了给进无压力 时 ,极大可 能是 由于过载 阀关 闭不严所致 ,应立 即 拆洗过载 阀 。将过载 阀整体从 阀体 上拧下 后 ,拧开过 载 阀,用清洁 的柴油清洗所有零件 ,特别 是滑 阀及锥 阀 :清洗 后按结构 图装好 。当清洗后仍无压力并且滑 阀或锥 阀上 有 明显滑痕 ,应更 换新 的过载 阀 。(过 阀的位 置及 结构见 附 图) 载
ZJ70-4500D20钻机使用说明书
前言ZJ70/4500D钻机是宝鸡石油机械有限责任公司(宝鸡石油机械厂)根据用户的一般通用要求,按SY/T5609《石油钻机型式与基本参数》标准及有关API规范设计制造的钻机,可满足深井石油及天然气井的勘探和开发钻井的需要。
为了油田有关操作人员熟悉掌握本钻机的使用,我们特意编制了本说明书,因钻机配套内容较多,本说明书仅叙述了部分内容,未涉及到的或仅作简要介绍的配套设备或部件的结构参数和使用维护等项内容请详见各自的使用说明书。
1 概述1.1用途及特点ZJ70D钻机是满足油田深井勘探开发钻井的一种SCR直流电传动钻机。
钻机基本参数符合中国SY/T5609标准,主要配套部件符合API规范,能满足钻井新工艺的要求,钻机安全可靠。
主要技术性能达到当代同类钻机的国际先进水平,该钻机还可配置顶部驱动钻井装置。
ZJ70D钻机技术和结构特点1) 采用AC-SCR-DC一对二全数控电传动动力系统,绞车、转盘和泥浆泵可实现无级调速,获得良好的钻井特性。
启动平稳、传动效率高、负荷能自动均衡分配。
2) 采用国内外成熟的先进技术和结构, 并注意符合标准的要求,使钻机的先进性、可靠性和标准化程度进一步提高。
3) 采用组合方式模块化设计、钻机布置整齐、设备块数少,搬家安装方便,同时增强了钻机通用性、互换性,适应不同用户的选择需求。
4) 台面设备和井架低位安装,依靠绞车动力整体起升,方便安装并节省吊装设备。
5) 钻机配套齐全、完善,可适应不同地区和环境的深井钻井要求。
6) 钻机配置液压盘式刹车、自动送钻装置和司钻控制房,使钻井更加安全可靠,操作舒适省力送钻均匀、准确、可提高钻井速度。
7) 采用独立驱动的转盘结构,使钻机的机动性提高,电机与转盘驱动箱之间采用万向轴联接,方便了二次安装。
8) 采用了高效泥浆固控系统,固控设备和系统流程能满足不同的钻井工艺技术要求,系统搬家方便,罐面平整并满足HSE的要求。
9) 适应国内外钻井市场的需要,满足新型钻井工艺的要求。
电驱动钻机
一、电驱动钻机的优点 1、具有传动效率高 2、对负载的适应能力强 3、安装运移性好 4、处理事故能力及对机具的保护能力极强 5、易于实现对转矩、速度、加减速度及位置的控 制 6、易于实现钻井的自动化和智能化等诸多优越性 能
• • • • • • • • • • • •
二、电驱动钻井的发展过程 交流电驱动钻机(AC-AC) 交流电驱动钻机(AC-AC) 直流电驱动钻机(DC-DC) 直流电驱动钻机(DC-DC) 可控硅直流电驱动钻机(AC-SCR-DC) 可控硅直流电驱动钻机(AC-SCR-DC) 交流变频电驱动钻机(AC-VFD交流变频电驱动钻机(AC-VFD-AC) 三、电动机的机械特性 1.机械特性与特性硬度 1.机械特性与特性硬度 n=f(M):称为电动机的机械特性 n=f(M):称为电动机的机械特性 ⑴特硬特性:β=∞ ⑴特硬特性:β=∞ ⑵硬特性:β=40~10 硬特性:β=40~10 ⑶软特性:β<10 软特性:β 2.固有特性和人为特性 2.固有特性和人为特性
• • • •
钻机设计方案分析 ZJ50DBS钻机采用AC-VFD-AC驱动方式,分为钻台区, ZJ50DBS钻机采用AC-VFD-AC驱动方式,分为钻台区, 泥浆区,动力区和供油供水区井架采用低后安装,整 体起升 井架共分为五段,装有死绳稳定器,二层台装有0.5 井架共分为五段,装有死绳稳定器,二层台装有0.5 吨的风动绞车;二层台逃生装置;登高助力器等。 底座钻台9米高,满足了“欠平衡钻井” 底座钻台9米高,满足了“欠平衡钻井”钻井技术要 求
• 交流变频电驱动(AC-VFD-AC)钻机 交流变频电驱动(AC-VFD-AC)钻机 • 交流变频电驱动的基本工作原理 • 交流电动机的转速关系式为n=60f(1-S)P,改变P、S或f 交流电动机的转速关系式为n=60f( ,改变P • • •
ZDY-750D型钻机使用说明书1
ZDYG-750型煤矿用全液压坑道钻机使用说明书重庆耀腾机械制造有限公司ISO9001-2000质量管理体系认证企业感谢您选购本产品!为了保证使用安全并获得最佳效果,使用钻机前,请详细阅读本使用说明书。
安全警示◆用户应加强对操作人员的安全培训,提高操作人员的安全意识;◆操作人员必须经过培训才可使用本钻机;◆操作人员使用钻机前必须详细阅读本使用说明书;◆钻机工作时,钻机锚固必须牢固,防止倒下伤人;◆钻机钻孔过程中加接钻杆时,夹持器必须夹紧钻杆,防止钻杆从钻孔中滑落伤人;◆钻机钻孔过程中,钻机前方严禁站人,操作人员站在钻机的侧面,严禁操作人员正对钻杆操作;◆钻机液压系统不得在泄漏状态下运转,当液压油有泄漏时,应及时掩埋;◆钻机配置的电动机应使用YBK2型防爆电机;◆钻机不用时应切断电源。
目录1 用途及使用范围 (3)2 主要结构和工作原理 (3)3 主要技术参数 (4)4 地面试车 (5)5 下井运输 (6)6 井下安装试车 (6)7 钻机钻孔操作 (7)8 保养、维修 (8)9 常见故障分析与处理方法 (8)10 贮存保管 (9)11 开箱检查 (9)12 其它 (9)13 产品资质编号 (10)14 安标控制件明细表 (10)执行标准:MT/T 790-2006 Q/YT 01-2008版本号:V1.0出版日期:2008.41用途及使用范围1.1 钻机型号的组成:Z D Y-750最大转矩为750N.m全液压传动动力头式钻机1.2 ZDY-750D型煤矿用全液压坑道钻机(以下简称钻机),主要用于煤矿井下岩石坚固系数f ≤8的各种煤层、岩层的瓦斯抽(排)放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其他工程孔的钻进施工。
用该钻机施工,要求钻场断面大于6.5m2,高度大于2.3m,宽度大于2.8m。
2 主要结构和工作原理2.1钻机整体结构及液压系统管路连接如(图1)、(图2)所示,本机主要由泵站(图3)、动力头(图4)、机架(图5)、立柱总成(图6)、操纵台(图7)、钻具(图8)等部分组成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
70D电驱动钻机电控系统使用手册目录第1章电气控制系统的基础知识 (2)1.1可控整流的基本知识 (2)1.2运算放大器 (9)1.3闭环控制的调速系统 (13)1.4电气控制系统简介 (16)1.5电气控制系统的检验与维护 (21)1.6故障排除的一般方法 (22)1.7缩写字母注释和元件符号 (24)第2章交流电动机控制中心 (35)2.1 MCC柜安装图 (35)2.2 MCC运行前的检查与试验 (35)2.3 MCC的运行操作 (35)2.4 MCC的维护和故障排除 (36)2.5干式变压器的维护 (37)第3章交流控制单元 (39)3.1同步发电机简介 (39)3.2交流控制系统 (44)3.3交流控制组件 (48)3.4交流控制单元功能试验 (52)3.5交流控制单元故障排除指南 (56)第4章直流控制单元 (59)4.1串励电动机的工作特性 (59)4.2直流控制系统 (61)4.3直流控制组件 (64)4.4皮带轮防滑电路 (66)4.5绞车能耗制动 (68)4.6直流控制单元功能试验 (70)4.7直流控制单元故障排除指南 (75)第5章司钻控制台及PLC系统 (78)5.1 司钻控制台 (78)5.2 PLC系统 (80)5.3 PLC故障查找 (83)5.4 工况指配逻辑 (84)5.5速度控制 (85)5.6风机控制与报警装置 (86)5.7司钻控制台的功能试验 (86)5.8司钻控制台故障排除指南 (87)第6章电磁涡流刹车 (87)6.1 电磁涡流刹车的工作原理 (87)6.2 风冷式电磁涡流刹车配电柜 (88)6.3现厂安装调试 (91)6.4故障检修 (92)第一章电气控制系统的基础知识1.1可控整流的基本知识在电驱动钻机的电气控制部分,包括主电路在内的许多直流电源是通过可控整流而得到的。
可控整流是指在交流电压不变的情况下,可以控制直流输出电压的大小。
1.1.1晶闸管的结构与工作原理晶闸管俗称可控硅,是一种功率半导体器件。
由于它具有控制特性好、效率高、寿命长和体积小等一系列优点,应用日益广泛。
晶闸管的结构特点是具有PNPN四层半导体材料,它的机械外形图与符号如图l一1所示。
其中图l—l(A)为平板式结构,图l—l(B)和图1—1(C)为螺旋式结构,图1—1(D)为电气符号。
a)晶闸管的内部结构原理图如图1—2所示。
在阳极和阴极之间只有三个PN结J1、J2和J3,这种结构使晶闸管具有可控的正向导电特性,即给品闸管阳极对阴极加上正向电压时,它还不能导电,元件呈正向阻断状态。
要使晶闸管正向导通,除了在阳极与阴极之间加上正向电压外,还必须同时在门极与阴极之间加上一定的正向门极电压Ug,有足够的门极电流Ig流入才行,如图1—3(a)所示。
就是说,门极对元件导通与否起着控制作用。
门极使晶闸管导通的过程称为触发。
晶闸管一旦触发导通后,门极就失去对它的控制作用。
因此通常在门极上只要加上一个正向脉冲电压即可触发晶闸管管导通,但无法使它关断。
要使已经导通的晶闸管恢复阻断,可降低阳极电源Ea,或增大负载电阻Rd,使流过晶闸的阳极电流Ia减少,当Ia减小至约几十毫安时,它突然降到零。
这时如果再增加Ea或减少Rd,Ia仍然为零,表明晶闸管已经恢复阻断。
当门极断开时,维持晶闸管导通所需要的最小阳极电流叫维持电流Ih。
如果Ia<Ih,元件就关断。
显然,当阳极电源为交流电压,负载为纯电阻时,在电压波形正半周过零点时,品闸管就自行关断了。
图1-2 晶闸管结构晶闸管的上述性质需从其内部结构分析。
晶闸管可看作由P型半导体与N型半导体交替叠成,它的三个PN结可等效看成由两个晶体管BGl(P1一N1一P2)和BG2(N1一P2一N2)组成,如图1—3(b)所示。
当晶闸管阳极加上正向电压后,要使管子导通,关键是使承受反向电压的PN结J2失去阻挡作用。
从图1—3(c)不难看出,BG1的集电极电流又是BG2的基极电流,BG2的集电极电流同时又是BGl的基极电流。
当阳极加上正向电压,一旦有足够的门极电流流入时,由于晶体管的放大作用,形成了强烈地正反馈,表示如下:其结果,瞬时使两个晶管饷导通,也就是晶闸管通。
导通以后,晶闸管的正向压降为1.5V左右。
由于正反馈作用,晶闸管导通以后,即使I g<0,也不能使其关断。
只有设法使I a<I h(几十毫安),导致其内部正反馈无法维持,品闸管才关断。
如果给晶闸管加反向阳极电压,由于不具备形成正反馈的条件,故无论有无门极电压,它都不会导通,只有很小的漏电流。
如上所述,晶闸管导通时只有1.5V左右的正向管压降,阻断时只有很小的漏电流。
晶闸管只能稳定工作在导通与阻断两种状态,是比较理想的单向无触点开关。
只用很小的门极电流就能控制很大的阳极电流导通。
晶闸管最主要的参数是额定电压和额定电流。
额定电压是管子能够承受的正反向重复峰值电压(取较小的值)。
为了安全,选用元件的额定电压值应比实际工作时可能出现的最大电压大2~3倍。
额定电流是正弦半波平均电流。
影响允许:管子电流大小的是温度,晶闸管管芯温度称结温,结温的高低山发热和冷却两方面的条件所决定。
为了减小发热,应选导通管压降小、反向漏电流小的管子。
元件的散热条件:和冷却方式必须符合厂家规定,否则管子容易烧坏。
由于晶闸管的过载能力比其它电机电器小得多,²因此选用晶闸管的额定电流时,根据实际最大电流计算后,还至少要乘1.5~2倍,使其具有一定的电流裕量。
晶闸管的原文是“Silicon Controlled Rectifier”(硅可控整流),在本手册的以后的文字说明和图纸中经常使用其原文的缩写字母“SCR”。
关于晶闸管SCR的详细论述,请参阅有关专著。
1.1.2 3相可控整流电路1.1.2.1 3相半波不可控整流三项半波不可控整流电路如图1—4(a)所示。
它可由变压器供电,也可直接接到三相交流电源上,三个整流管的阴极连在一起接到负载端,称为共阴极接法。
三个阳极分别接到三相电源上。
对整流二极管来说,只要阳极电位高于阴极电位,它就会导通。
三相半波不可控整流负载电压波形如图1—4(b)所示。
在ωt1~ωt2区间,即d点~e点之间,A相瞬时电压VA 最高,二极管D1导通。
若忽略二极管正向导通压降,A点与K点同电位,K点电位也最高,使D2和D3受反压而截止。
同理,在之间,只有D2导通,在ωt3~ωt4区间,只有D3导通。
就是说,任何时刻只有瞬时电压最高的一相管子导通。
按电流的相序,每管轮流导通120”。
交流相电压正半周相邻瞬时值的交点称为自然换流点或称换相点,如波形图中的d、c、f、8……各点。
过了换相点后,后相的二极管自然转为导通,前相导通的二极管自然转为截止。
负载Rd上的电压Ud由三相电源供给,是三相电源波形的包络线。
平均输出电压为整流二极管两端电压Ud1如图l一4(c)所示。
以Dl管为例,将一个周期分成三等分,2ωt1~ωt2区间,D1导通,udl为o;ωt2~ωt3区间D2导通,B点与K点电位同电位,所以D1承受的电压为线电压UAB,UAB超前A相电压UA30º;ωt3~ωt4区间D3导通,Dl 承受线电压UAc。
可以看出,整流二极管承受的最大反向电压为电源线电压峰值,如果线电压为600V AC,则二极管承受的最大反向电压为1.1.2.2 3相半波可控整流将图l一4的3个二极管换成相应的晶闸管Tl、T2和T3即为三相半波可控整流电路。
晶闸管整流的特点是实际换流点不一定在自然换流点上,而决定于触发脉冲的相位,即控制角α。
三相半波可控整流的控制角是以对应的自然换流点为起算点。
由于自然换流点距相电压波形原点为30º,所以触发脉冲距对应相电压的原点为30º+α。
图l一5是:α=18º、负载为电阻时的波形Ugl然换流点ωto后延α角,即ωt1角时触发晶闸管Tl。
这时A相电压最高,T1管导通后,T2和T3管承受反电压,因此,即使T2和T3同时被触发,也不可能导通。
T1导通到T2的自然换流点ωt2时,如果是不可控整流,由于UB开始比UA高,迫使Tl关断。
但在SCR整流电路中,Ug1、Ug2触发脉冲间隔为120º,ωt2时Ug2尚未出现,T2无法导通,故T1也无法关断,继续导通到ωt3角,待Ug2触发T2后才迫使T1关断。
负载Rd上的电在波形如图1一5(e)所示。
上面分析的三相半波整流电路是把三个晶闸管的阴极接在一起,三个阳极分别接到三相交流电源,这种电路的接法称为共阴极整流电路。
另一种接法是把晶闸管的阳极联在一起,而三个阴极分别接三相交流电源,如图1—6(a)所示,这种接法称为共阳极接法。
共阳极整流电路可以同共阴极整流电路一样分析。
由于晶闸管方向反接了,因此只能在电源相电压的负半周导通,电流方向改变。
因三个管子的阳极联在一起,同等电位,所以电路换相总是换到阴极电位更负的那一相,自然换流点是相电压负半周相邻两相的交点。
1.1.2.3三相桥式全控整流三相桥式全控整流电路实质上是由一组共阴极与一组共阳极三相半波可控整流电路相串联并去掉中线而组成的,如图1—7所示。
由三相半波可控整流电路的分析可知,当控制角α=0°时共阴极组在自然换流点ωt1触发T1管,在ωt3触发T3,在ωt5触发T5。
共阳极组在自然换相点ωt2触发T2,在ωt4触发T4,在ωt6触发T6。
两组的自然换相点对应相差60°,都各自在本组内换流,即T1→T3→T5→Tl…和T2→T4→T6→T2…每只管子轮流导通120°,如图1—8(a)所示。
由图1—7可以看出,要使电流在负载中流通,必须在共阴极和共阳极两组电路中各有一个SCR元件同时导通。
在ωt1~Vt2区间,A相电压正值最大,B相电压负值最大,在触发脉冲作用下,T6和T1同时导通。
电流从A相流出,经T1→负载→T6流向B相,负载上得到线电压UAB。
从ωt2开始,A相电压仍保持正值最大,但C项电压开始比B项更负了,此时脉冲Ug2触发T2导通,迫使T6承受反压而关断。
负载电流从T6换到T2。
在ωt2~ωt3区间,T1和T2导通,电流路径为A相→T1→负载→T2→C相,负载上得到线电压UAc。
从ωt3点开始,B 相电压正值大于A相,在脉冲Ug3触发下T3导通。
由于此时T1的阴极电位高于阳极,迫使T1关断。
电流从Tl换到T3。
在ωt3~ωt4区间,T2和T3导通,由B相和C相供电。
同理,在ωt4~ωT5区间,T3和T4导通,由B相与A相供电。
在ωt5~ωt6区间,T4和T5导通,由C相和A相供电。
在ωt6~ωt7区间,T5和T6导通,由C项和B项供电。
在ωt7~ωt8区间,T6和T1导通,由A相和B相供电,重复以上过程。
