工程力学实验指导书(五个)
10工程力学实验指导书初稿
《理论力学》实验部分实验一：单自由度系统自由振动（无阻尼）一、实验目的1. 记录小阻尼情况下衰减振动的时间――位移曲线，了解阻尼对自由振动的影响。
2. 测量并计算单自由度系统的对数减缩率δ、阻尼系数n 和阻尼比ζ测量系统的固有频率。
3．了解振动实验仪器。
二、实验装置框图和实验原理1.实验框图图1 单自由度自由衰减振动实验框图2.实验原理把质量与钢尺组成的系统视为单自由度系统，在给予一定的初始扰动以后使之产生衰减振动，衰减振动信号经加速度传感器拾振，再经过电荷放大器和信号采集硬件采集后，送入计算机进行显示、记录，并由打印机打印波形和结果。
(1) 单自由度系统在小阻尼下的振动是衰减振动，位移随时间的变化规律为sin()Nt d X Ae t ωθ-=+，时间――位移曲线如后图所示。
利用该曲线可以求出对数减缩率 δ、阻尼系数n 和阻尼比 ζ 对数减缩率为1ln i i A A δ+=，或1ln i i mA m A δ+=（m 为间隔 m 周期）。
(2) 阻尼系数d dn f T δδ==。
(3) 阻尼比2(2)2d nT δζδπζπ===≈。
图2自由衰减振动的加速度波形(4) 加速度随时间的变化规律sin()nt d X A e t αωβ-=+ ，除初相位、幅值不同外，衰减规律与时间――位移曲线相同。
由时间――加速度曲线按相同的方法，也可测量系统的固有频率和阻尼比。
三、实验仪器实验模型；加速度传感器；电荷放大器；信号采集箱和振动信号处理软件；计算机和打印机。
四、实验步骤1. 打开电源总开关；2. 依次打开电荷放大器、信号采集箱、计算机和打印机电源开关；3. 启动振动信号采集系统，设置采集硬件参数，并设采集方式为触发采集；4. 给实验模型一个初始的位移干扰，使其作自由衰减振动；5. 由采集硬件和软件记录自由衰减振动的加速度波形，参看图2。
五、实验数据及结果1.自由衰减振动曲线 (附测试图) 。
工程力学实验指导书.

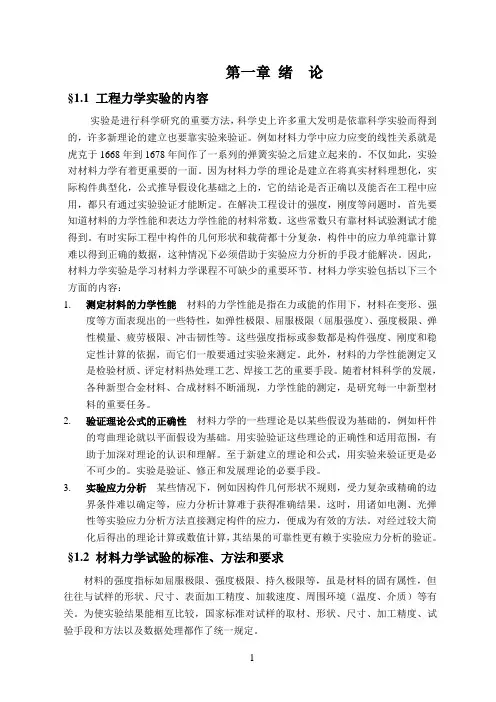

第一章绪论§1.1 工程力学实验的内容实验是进行科学研究的重要方法，科学史上许多重大发明是依靠科学实验而得到的，许多新理论的建立也要靠实验来验证。
例如材料力学中应力应变的线性关系就是虎克于1668年到1678年间作了一系列的弹簧实验之后建立起来的。
不仅如此，实验对材料力学有着更重要的一面。
因为材料力学的理论是建立在将真实材料理想化，实际构件典型化，公式推导假设化基础之上的，它的结论是否正确以及能否在工程中应用，都只有通过实验验证才能断定。
在解决工程设计的强度，刚度等问题时，首先要知道材料的力学性能和表达力学性能的材料常数。
这些常数只有靠材料试验测试才能得到。
有时实际工程中构件的几何形状和载荷都十分复杂，构件中的应力单纯靠计算难以得到正确的数据，这种情况下必须借助于实验应力分析的手段才能解决。
因此，材料力学实验是学习材料力学课程不可缺少的重要环节。
材料力学实验包括以下三个方面的内容：1.测定材料的力学性能材料的力学性能是指在力或能的作用下，材料在变形、强度等方面表现出的一些特性，如弹性极限、屈服极限（屈服强度）、强度极限、弹性模量、疲劳极限、冲击韧性等。
这些强度指标或参数都是构件强度、刚度和稳定性计算的依据，而它们一般要通过实验来测定。
此外，材料的力学性能测定又是检验材质、评定材料热处理工艺、焊接工艺的重要手段。
随着材料科学的发展，各种新型合金材料、合成材料不断涌现，力学性能的测定，是研究每一中新型材料的重要任务。
2.验证理论公式的正确性材料力学的一些理论是以某些假设为基础的，例如杆件的弯曲理论就以平面假设为基础。
用实验验证这些理论的正确性和适用范围，有助于加深对理论的认识和理解。
至于新建立的理论和公式，用实验来验证更是必不可少的。
实验是验证、修正和发展理论的必要手段。
3.实验应力分析某些情况下，例如因构件几何形状不规则，受力复杂或精确的边界条件难以确定等，应力分析计算难于获得准确结果。
非常经典的工程力学实验指导书+题.
《工程力学》实验指导书主编：2011年11月目录实验一拉伸和压缩实验 (3)实验二梁弯曲正应力实验 (8)实验三金属材料扭转实验 (12)实验一 拉伸和压缩实验 拉伸实验一、实验目的1．观察与分析低碳钢、灰铸铁在拉伸过程中的力学现象并绘制拉伸图。
2．测定低碳钢的σs 、σb 、δ、ψ 和灰铸铁的σb 。
3．比较低碳钢与灰铸铁的机械性能。
二、实验内容 1．低碳钢拉伸实验材料的机械性能指标σs 、σb 、δ 和ψ 由常温、静载下的轴向拉伸破坏试验测定。
整个试验过程中，力与变形的关系可由拉伸图表示，被测材料试件的拉伸图由试验机自动记录显示。
低碳钢的拉伸图比较典型，可分为四个阶段 ：直线阶段OA ——此阶段拉力与变形成正比，所以也称为线弹性变形阶段，A 点对应的载荷为比例极限载荷Fp ；屈服阶段BC ——曲线常呈锯齿形，此阶段拉力的变化不大，但变形迅速增加，此段内曲线上的最高点称为上屈服点B ，，最低点称为下屈服点B ，因下屈服点B 比较稳定，工程上一般以B 点对应的力值作为屈服载荷Fs ；强化阶段CD ——此阶段拉力增加变形也继续增加，但它们不再是线性关系，其最高点D 对应的力值为最大载荷Fb ；颈缩阶段DE ——过了D 点，试件开始出现局部收缩（颈缩），直至试件被拉断。
图1-1为低碳钢拉伸图。
图1-1 图1-2F2．灰铸铁拉伸实验对于灰铸铁，由于拉伸时的塑性变形极小，在变形很小时就达到最大载荷而突然断裂，没有明显的屈服和颈缩现象，其强度极限即为试件断裂时的名义应力。
图1-2为铸铁拉伸图。
三、实验仪器、设备1．600KN 微机屏显式液压万能试验机； 2．游标卡尺。
四、实验原理1．根据低碳钢拉伸载荷F s 、F b 计算屈服极限σs 和强度极限σb 。
2．根据测得的灰铸铁拉伸最大载荷F b 计算强度极限σb 。
3．根据拉断前后的试件标距长度和横截面面积，计算低碳钢的延伸率δ和截面收缩率ψ。
%100001⨯-=L L L δ %100010⨯-=A A A ψ五、实验步骤（一）实验准备1．打开计算机，双击计算机桌面上的TestExpert 图标，试验软件启动。
《工程力学A》实验指导书.DOC
重庆工商大学机械与包装工程学院工程力学A实验指导书学院班级学号姓名日期实验一、 材料的拉伸实验与压缩实验材料的力学性能试验是工程中广泛应用的一种试验，它为机械制造、土木工程、冶金及其它各种工业部门提供可靠的材料的力学性能参数，便于合理地使用材料，保证机器（结构）及其零件（构件）的安全工作。
材料的力学性能试验必须按照国家标准进行。
（一） 材料的拉伸试验一、实验目的1. 测定低碳钢拉伸时的强度性能指标：屈服应力s σ和抗拉强度b σ。
2. 测定低碳钢拉伸时的塑性性能指标：伸长率δ和断面收缩率ψ。
3. 测定灰铸铁拉伸时的强度性能指标：抗拉强度b σ。
4. 比较低碳钢与灰铸铁在拉伸时的力学性能和破坏形式。
二、实验设备和仪器1. 液压式万能试验机。
2． 电子式万能试验机。
3. 游标卡尺。
三、实验试样按照国家标准GB6397—86《金属拉伸试验试样》，金属拉伸试样的形状随着产品的品种、规格以及试验目的的不同而分为圆形截面试样、矩形截面试样、异形截面试样和不经机加工的全截面形状试样四种。
其中最常用的是圆形截面试样和矩形截面试样。
如图1-1-1所示，圆形截面试样和矩形截面试样均由平行、过渡和夹持三部分组成。
平行部分的试验段长度l 称为试样的标距，按试样的标距l 与横截面面积A 之间的关系，分为比例试样和定标距试样。
圆形截面比例试样通常取d l 10=或d l 5=，矩形截面比例试样通常取A l 3.11=或A l 65.5=，其中，前者称为长比例试样（简称长试样），后者称为短比例试样（简称短试样）。
过渡部分以圆弧与平行部分光滑地连接，以保证试样断裂时的断口在平行部分。
夹持部分稍大，其形状和尺寸根据试样大小、材料特性、试验目的以及万能试验机的夹具结构进行设计。
对试样的形状、尺寸和加工的技术要求参见国家标准GB6397—86。
（a ）圆形截面试样（b ）矩形截面试样 图1-1-1 拉伸试样四、实验原理与方法1.测定低碳钢拉伸时的强度和塑性性能指标（1）强度性能指标屈服应力（屈服点）s σ——试样在拉伸过程中载荷基本不变而试样仍能继续产生变形时的载荷（即屈服载荷）s F 除以原始横截面面积A 所得的应力值，即AF s s =σ抗拉强度b σ——试样在拉断前所承受的最大载荷b F 除以原始横截面面积A 所得的应力值，即AF b b =σ（2）塑性性能指标延伸率δ——拉断后的试样标距部分所增加的长度与原始标距长度的百分比，即%1001⨯-=ll l δ式中：l 为试样的原始标距；1l 为将拉断的试样对接起来后两标点之间的距离。
工程力学实验指南
工程力学实验指导书仲恺农业工程学院机电工程系2008.1前言材料力学是研究工程材料力学性能和构件强度、刚度和稳定性计算理论的科学，主要任务是按照安全、适用与经济的原则，为设计各种构件（主要是杆件）提供必要的理论和计算方法以及实验研究方法。
要合理地使用材料，就必须了解材料的力学性能，各种工程材料固有的力学性质要通过相应的试验测得，这是材料力学实验的一个主要任务。
另外，材料力学的理论是以一定的简化和假设为基础。
这些假设多来自实验研究，而所建立理论的正确性也必须通过实验的检验，这是材料力学实验的第二个任务。
材料力学实验的第三个任务是通过工程结构模型或直接在现场测定实际结构中的应力和变形，进行实验应力分析，为工程结构的设计和安全评估提供可靠的科学依据。
从以上所述各项任务中，不难看到材料力学实验的重要性，它与材料力学的理论部分共同构成了这门学科的两个缺一不可的环节。
学生在学习并进行材料力学实验时，应注意学习实验原理、试验方法和测试技术，逐步培养科学的工作习惯和独立分析、解决问题的能力，要善于提出问题，勤于思考，勇于创新。
这样才能牢固地掌握材料力学课程的基本内容，为将来参加祖国社会主义现代化建设打下坚实的基础。
指导书中将实验内容分为“基本实验”和“选做实验”两个层次，这样既可保证实验教学的基本要求，又可根据不同的需求进行选择，以期在培养学生的综合分析能力和创新能力方面发挥重大作用。
本实验指导书中难免存在缺点和错误之处，请师生们指正，以便今后进一步修改和完善。
基本实验 1低碳钢和灰口铸铁的拉伸、压缩实验一、实验目的1．试样在拉伸或压缩实验过程中，观察试样受力和变形两者间的相互关系，并注意观察材料的弹性、屈服、强化、颈缩、断裂等物理现象。
2．测定该试样所代表材料的P S、P b和ΔL等值。
3．对典型的塑性材料和脆性材料进行受力变形现象比较，对其强度指标和塑性指标进行比较。
4．学习、掌握电子万能试验机的使用方法及其工作原理。
工程力学实验指导书(机制-材料-汽车)
工程力学实验指导书主编：高波副主编：黄士涛实验一 金属材料的拉伸实验一、试验目的1．测定低碳钢（Q235 钢）的强度性能指标：上屈服强度s u σ（eH R ），下屈服强度sL σ（eL R ）和抗拉强度b σ（m R ）。
2．测定低碳钢（Q235 钢）的塑性性能指标：断后伸长率δ（A ）和断面收缩率ψ（Z ）。
3．测定灰铸铁（HT200）的强度性能指标：抗拉强度b σ（m R ）。
4．观察、比较低碳钢（Q235 钢）和铸铁两种材料的力学性能、拉伸过程及破坏现象。
5. 学习试验机的使用方法。
二、设备和仪器1．WES-600S 型电液式万能试验机。
2．Q235钢和HT200铸铁试样，游标卡尺，钢直尺，划线笔。
三、试样国标GB/T228-2002采用直径d 0=10mm （名义尺寸）的圆形截面长比例试样。
四、实验原理1）低碳钢（Q235 钢）的拉伸实验将试样安装在试验机的上下夹头中，连接试验机和计算机的数据线，启动试验机对试样加载，计算机自动绘制出载荷位移曲线。
观察试样的受力、变形直至破坏的全过程。
屈服阶段反映在F l -∆曲线图上为一水平波动线。
上屈服力su F 是试样发生屈服而载荷首次下降前的最大载荷。
下屈服力sL F 是试样在屈服期间去除初始瞬时效应（载荷第一次急剧下降）后波动最低点所对应的载荷。
最大力b F 是试样在屈服阶段之后所能承受的最大载荷。
相应的强度指标由以下公式计算：上屈服强度s u σ（eH R ） ：susU 0F A σ=（1-1）图1-1 试样图1-2 低碳钢的拉伸曲线下屈服强度sL σ（eL R ）： sLsL 0F A σ=（1-2） 抗拉强度b σ（m R ）： bb 0F A σ=（1-3） 测量断后的标距部分长度u l 和颈缩处最小直径d u ，按以下两式计算其主要塑性指标：断后伸长率δ（A ）：100%u l l l δ-=⨯ （1-4） 式中0l 为试样原始标距长度，l 为试样断后的标距部分长度。
《工程力学》实验指导书
《工程力学》实验指导书上海海洋大学金属材料拉伸实验一、实验目的1．测定低碳钢（如Q 235钢这种典型塑性材料）的下列力学性能指标：下屈服强度R ec （或称屈服极限、屈服点σs ）、抗拉强度R m （或强度极限σb ）、断后伸长率A 和断面收缩率z 。
2．测定铸铁（典型脆性材料）的抗拉强度R m （或强度极限σb ）。
3．观察塑性与脆性两种材料在拉伸过程中的各种现象。
4．比较并分析低碳钢和铸铁的力学性能特点与断口破坏特征。
二、实验仪器和设备1．万能材料试验机，拉力试验机，电子式拉力试验机。
2．电子引伸计。
3．游标卡尺。
4．试样划线器。
三、实验试样大量实验表明，实验时所用试样的形状、尺寸、取样位置和方向、表面粗糙度等因素，对其性能测试结果都有一定影响。
为了使金属材料拉伸实验的结果具有符合性与可比性，国家制订有统一标准。
本实验按照GB/T228-2002 eqv ISO6892—1998《金属材料 室温拉伸试验方法》第六章试样的要求制备试样。
拉伸试样系由夹持、过渡和平行三部分构成。
试样两端较粗段为夹持部分，其形状和尺寸可依实验室现有使用试验机夹头情况而定；试样两夹持段之间的均匀部分为实验测试的平行部分；而夹持与平行二部分之间为过渡部分，通常用圆弧进行光滑连接，以减少应力集中。
拉伸试验可分为机加工试样和不经机加工的原状全截面试样。
通常采用机加工的圆形截面试样如图1（a ）所示，亦可采用矩形截面试样如图1（b ）所示。
图中L c 为试样平行段长度，L 0为试样原始标距（或称测量伸长变形的工作长度），d 为圆形试样平行部分的原始直径，a 为矩形试样平行部分的原始厚度，b 为矩形试样平行部分的原始宽度，S 0为试样平行部分原始横截面面积，r 为过渡弧半径。
拉伸试样分为比例和非比例标距两种。
比例试样系按公式0S K L =计算确定的试样，式中系数K 通常为5.65或11.3，前者称为短试样，后者称为长试样。
工程力学实验指导书
工程力学实验指导书武汉科技学院机电工程学院目录实验一低碳钢和铸铁的拉伸、压缩实验 (1)实验二梁弯曲的正应力实验 (5)实验三薄壁圆筒在弯扭组合变形下主应力测定 (8)实验四纯扭转实验 (11)附录..................................................1、组合式材料力学多功能实验台 (13)2、电测法的基本原理 (15)实验一低碳钢和铸铁的拉伸、压缩实验一．实验目的1.用引伸计测定塑性材料的弹性模量；2.测定塑性材料的上下屈服强度R eH ，R eL 、抗拉强度Ｒm 、断后伸长率Ａ和截面收缩率Ｚ；3.测定脆性材料的抗拉强度Ｒm ；4.观察和分析上述两种材料在拉伸过程中的各种现象，并比较它们力学性质的差异；5.绘制两种材料的应力-伸长率曲线；6.了解材料试验机微机数据采集系统的构造和工作原理，掌握其使用方法。
二．实验仪器、设备万能材料试验机，引伸计，力传感器，材料试验机微机数据采集系统、游标卡尺等。
试件最常见的拉伸试件的截面是圆形和矩形，如图1-1a、b所示。
夹持过渡夹持过渡hbl0 dl0 l0(a) (b)图1 试件的截面形式试样分为夹持部分、过渡部分和待测部分（l）。
标距（l0）是待测部分的主体，其截面积为S0。
按标距（l0）与其截面积（S0）之间的关系，拉伸试样可分为比例试样和非比例试样。
按国家标准GB228-2002的规定，比例试样的有关尺寸如下表1-1。
表1-1试样标距l0，(mm) 截面积S0，（mm2）圆形试样直径d，(mm)延伸率比例长11.30S或10d 任意任意A短 5.65S或5 d A三．实验原理（一）塑性材料弹性模量的测试：在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。
纵向应力与纵向应变的比例常数就是材料的弹性模量E，也叫杨氏模量。
因此金属材料拉伸时弹性模量E地测定是材料力学最主要最基本的一个实验。
测定材料弹性模量E一般采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其荷载与变形关系为：00ES FL L ∆=∆若已知载荷ΔF 及试件尺寸，只要测得试件伸长ΔL 或纵向应变即可得出弹性模量E 。
工程力学实验指导书(建环)剖析
工程力学实验指导书（建环、给排水、包装工程）2016年 9月目录实验一金属材料的拉伸实验 (2)实验二金属材料的压缩实验 (5)实验三弯曲正应力电测实验 (8)实验一金属材料的拉伸实验一、实验目的和要求1、 观察低碳钢和铸铁在拉伸过程中的力与变形的关系。
2、测定低碳钢拉伸时的屈服极限s σ；强度极限b σ，伸长率δ和截面收缩率φ3、测定铸铁的强度极限b σ。
4、比较低碳钢（塑性材料）与铸铁（脆性材料）拉伸时的力学性质。
5、了解CMT 微机控制电子万能实验机的构造原理和使用方法。
二、实验装置和原理实验仪器设备：CMT 微机控制电子万能实验机、游标卡尺、拉伸试件。
试件制备：实验采用的圆截面短比例试件按国家标准(GB/T 228-2002)制成，如图1-1所示。
这样可以避免因试件尺寸和形状的影响而产生的差异，便于各种材料的力学性能相互比较。
图中：d 0为试件直径，L 0为试件的标距，并且短比例试件要求L 0=5d 0。
图1-1实验原理：试件夹持在夹具上，点击试件保护键，消除夹持力，调节拉力作用线，使之能通过试件轴线，实现试件两端的轴向拉伸。
试件在开始拉伸之前，设置好保护限位圈，微机控制系统首先进入POWERTEST3.0界面。
试件在拉伸过程中，POWERTEST3.0软件自动描绘出一条力与变形的关系曲线如图1—2，低碳钢在拉伸到屈服强度时，取下引伸计，试件继续拉伸，直至试件被拉断。
低碳钢试件的拉伸曲线(图1—2a)分为四个阶段―弹性、屈服、强化、颈缩四个阶段。
铸铁试件的拉伸曲线(图1—2b)比较简单，既没有明显的直线段，也没有屈服阶段，变形很小时试件就突然断裂，断口与横截面重合，断口形貌粗糙。
抗拉强度σb 较低，无明显塑性变形。
与电子万能实验机联机的微型电子计算机自动给出低碳钢试件的屈服载荷Fs 。
、最大载荷Fb 和铸铁试件的最大载荷Fb 。
图1—2三、实验步骤和数据处理实验步骤：1．测量试件的初始直径d0和初始标距长度l0：在试件标距段的两端和中间三处测量试件直径，每处直径取两个相互垂直方向的平均值，做好记录。
《工程力学》实验指导书要点
力学实验指导书班级：学号：姓名：西南林业大学结构实验中心前言材料力学实验是工程力学、材料力学课程的一个重要环节。
通过这一环节，使同学们学到测定材料力学性能的实验的基本知识，基本技能和基本方法，了解实验应力分析的基本概念，初步掌握验证材料力学理论的方法，对培养同学们的动手能力、综合分析能力、科学习惯和创新能力十分重要。
材料力学实验的主要目的：1、材料的力学性能测定材料的各项强度指标，如屈服极限、强度极限、持久极限以及材料的弹性性能，如比例极限、弹性模量等，都是设计中的基本参数和依据，而这些参数一般要通过实验来测定。
随着材料科学的进展，各种新型合金材料、复合材料不断出现，研究合成每一种新型材料首要的任务也是力学性能的测定。
2、验证已建立的理论材料力学的一些理论是以假设为基础导出的，例如梁的弯曲理论就是以平面假设为基础的。
用实验验证这些理论的正确性和适用范围，可加深对理论的认识和理解。
对力学中新建立的理论和公式，必须要用实验来验证。
3、应力分析的电测法电阻应变测量是工程中广泛使用的方法之一，可以测量材料常数，可以验证理论，特别对形状不规则、受力复杂没有理论解的物件，可用此方法来测定其应变，应力值。
用电测法可开发许多设计性实验、综合性实验，为学生创造性学习提供广阔空间。
4、通过实验掌握材料力学实验的基本方法和测试技术。
在进行实验的同学们应注意一下几点：1、遵守学校实验室的规章制度，听从实验老师的布置和安排，严格按实验、设备的操作顺序进行，确保实验的人机安全；2、注意了解实验条件和观察实验中的各种关系现象，因为各种现象和实验条件都与材料的性能和实验结果有着密切的关系；3、尽可能将观察到的实验现象与学过的理论知识结合起来，用理论解释实验现象，以实验结果验证理论，这样才能对材料力学中的公式、理论理解得更深刻；4、了解实验设备及仪表使用的方法，以便正确操作；5、在填写实验报告及回答思考题时，要真正通过自己的思考，以求得对问题的深入了解；6、根据教学安排，实验前先复习教材并预习实验指导书中的有关内容。
材料力学、工程力学实验指导书
F
F
∇7
h
Fs
Fb
d
0
Δl
0
Δl
图 2 – 1 压缩试件
图 2 – 2a
图 2 – 2b
极限载荷 Fs
屈服强度:
σs
=
Fs A0
因为低碳钢没有压缩强度极限，故屈服后即停止试验。铸铁压缩时只有强度极限载荷 Fb（图
3． 实验数据记录：
材 料
低碳钢
实验前
直 径 d0 （ mm ）
(1)
(2)
平均
截面面积
A0 ( mm2 )
实验结果
Fs 或 Fb
KN
σ s或σb
MPa
铸铁
低碳钢屈服极限:
σ
s
=
Fs A0
铸铁压缩强度极限：
σ
b
=
Fb A0
4. 回答思考题。 5. 对实验的建议和感想。
8
实验三 扭转实验
一、实验目的 1．测定低碳钢的剪切屈服极限τ s ，剪切强度极限τ b 。 2．测定铸铁的剪切强度极限τ b 。 二、实验设备及仪器
加本门课程的期末考试。 8． 要注意保持实验室卫生，不许随地吐痰、乱扔杂物。实验结束后要整理现场。
力学实验中心
目录
实 验 一 拉伸实验……………………………………………………1 实 验 二 压缩实验……………………………………………………5 实 验 三 扭转实验………………………………………………………9 实 验 四 电阻应变测量基本原理………………………………………14 实 验 五 弹性模量及泊松比的测定………………………………………………18 实 验 六 梁弯曲正应力测定…………………………………………………21 实 验 七 复合梁实验……………………………………………………25 实 验 八 薄壁圆筒在弯扭组合作用下的应力测定……………………29 实 验 九 静定和静不定组合变形实验………………………………………33 实 验 十 薄壁开口截面梁的弯曲中心测定………………………………40 实 验 十 一 功的互等定理实验………………………………………………………43 实验十二 压杆稳定实验………………………………………………45 实验十三 动荷框架实验……………………………………………………48 实验十四 等强度梁冲击动应力及动荷系数测试实验……………………50 实 验 十 五 复合材料力学性能分析实验……………………………………………53 实 验 十 六 硬度实验……………………………………………………………55 实 验 十 七 冲击实验……………………………………………………………58
工程力学实验指导书(五个).
工程力学实验指导书（电测实验）能源工程学院二00九年三月力学实验规则及要求一、作好实验前的准备工作（1）按各次实验的预习要求，认真阅读实验指导复习有关理论知识，明确实验目的，掌握实验原理，了解实验的步骤和方法。
（2）对实验中所使用的仪器、实验装置等应了解其工作原理，以及操作注意事项。
（3）必须清楚地知道本次实验须记录的数据项目及其数据处理的方法。
二、严格遵守实验室的规章制度（1）课程规定的时间准时进入实验室。
保持实验室整洁、安静。
（2）未经许可，不得随意动用实验室内的机器、仪器等一切设备。
（3）作实验时，应严格按操作规程操作机器、仪器，如发生故障，应及时报告，不得擅自处理。
（4）实验结束后，应将所用机器、仪器擦拭干净，并恢复到正常状态。
三、认真做好实验（1）接受教师对预习情况的抽查、质疑，仔细听教师对实验内容的讲解。
（2）实验时，要严肃认真、相互配合，仔细地按实验步骤、方法逐步进行。
（3）实验过程中，要密切注意观察实验现象，记录好全部所需数据，并交指导老师审阅。
四、实验报告的一般要求实验报告是对所完成的实验结果整理成书面形式的综合资料。
通过实验报告的书写，培养学习者准确有效地用文字来表达实验结果。
因此，要求学习者在自己动手完成实验的基础上，用自己的语言扼要地叙述实验目的、原理、步骤和方法，所使用的设备仪器的名称与型号、数据计算、实验结果、问题讨论等内容，独立地写出实验报告，并做到字迹端正、绘图清晰、表格简明。
目录第一章绪论 (1)§1-1实验的内容 (1)§1-2试验方法和要求 (1)第二章实验设备及测试原理 (2)§2-1组合式材料力学多功能实验台 (2)§2-2电测法的基本原理 (3)第三章材料力学电测实验 (8)实验一材料弹性模量E的测定 (8)实验二纯弯曲梁横截面上正应力的分布规律实验......1 3 实验三薄壁圆筒在弯扭组合变形下主应力测定..............1 5 实验四偏心拉伸实验 (20)第一章绪论§1-1实验的内容实验教学作为材料力学课程的一个重要组成部分，对于提高学生实践能力、设计能力具有重要意义，电测实验具体包含以下两个方面内容：1、验证理论材料力学常将实际问题抽象为理想模型，再由科学假设推导出一般公式，如纯弯曲梁和纯扭转圆轴（或筒）等的分析都使用了平面假设。
《工程力学》实验指导书
工程力学实验指导书力学与机械学研究所编天津理工大学机械工程学院2005.7学生实验守则1．学生应按照课程教学计划，准时上实验课，不得迟到早退。
2．实验前认真阅读实验指导书，明确实验目的、步骤、原理，预习有关的理论知识，并接受实验教师的提问和检查。
3．进入实验室必须遵守实验室的规章制度。
不得高声喧哗和打闹，不准抽烟、随地吐痰和乱丢杂物。
4．做实验时必须严格遵守仪器设备的操作规程，爱护仪器设备，节约使用材料，服从实验教师指导。
未经许可不得动用与本实验无关的仪器设备及其它物品。
5．实验中要细心观察，认真记录各种试验数据。
不准敷衍，不准抄袭别组数据，不得擅自离开操作岗位。
6．实验时必须注意安全，防止人身和设备事故的发生。
若出现事故，应立即切断电源，及时向指导教师报告，并保护现场，不得自行处理。
7．实验完毕，应主动清理实验现场。
经指导教师检查仪器设备、工具、材料和实验记录后方可离开。
8．实验后要认真完成实验报告，包括分析结果、处理数据、绘制曲线及图表。
在规定时间内交指导教师批改。
9．在实验过程中，由于不慎造成仪器设备、工具损坏者，应写出损坏情况报告，并接受检查，由领导根据情况进行处理。
10．凡违反操作规程，擅自动用与本实验无关的仪器设备、私自拆卸仪器而造成事故和损失的，肇事者必须写出书面检查，视情节轻重和认识程度，按章程预以赔偿。
目录引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(4)实验一金属拉伸实验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(5)实验二金属压缩实验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(8)实验三金属（园轴）扭转试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(17)引言一、工程力学实验的重要性：工程力学主要是研究工程实际问题中构件的强度、刚度和稳定性的学科。
《工程力学》实验指导书
工程力学实验指导书力学与机械学研究所编天津理工大学机械工程学院2005.7学生实验守则1．学生应按照课程教学计划，准时上实验课，不得迟到早退。
2．实验前认真阅读实验指导书，明确实验目的、步骤、原理，预习有关的理论知识，并接受实验教师的提问和检查。
3．进入实验室必须遵守实验室的规章制度。
不得高声喧哗和打闹，不准抽烟、随地吐痰和乱丢杂物。
4．做实验时必须严格遵守仪器设备的操作规程，爱护仪器设备，节约使用材料，服从实验教师指导。
未经许可不得动用与本实验无关的仪器设备及其它物品。
5．实验中要细心观察，认真记录各种试验数据。
不准敷衍，不准抄袭别组数据，不得擅自离开操作岗位。
6．实验时必须注意安全，防止人身和设备事故的发生。
若出现事故，应立即切断电源，及时向指导教师报告，并保护现场，不得自行处理。
7．实验完毕，应主动清理实验现场。
经指导教师检查仪器设备、工具、材料和实验记录后方可离开。
8．实验后要认真完成实验报告，包括分析结果、处理数据、绘制曲线及图表。
在规定时间内交指导教师批改。
9．在实验过程中，由于不慎造成仪器设备、工具损坏者，应写出损坏情况报告，并接受检查，由领导根据情况进行处理。
10．凡违反操作规程，擅自动用与本实验无关的仪器设备、私自拆卸仪器而造成事故和损失的，肇事者必须写出书面检查，视情节轻重和认识程度，按章程预以赔偿。
目录引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(4)实验一金属拉伸实验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(5)实验二金属压缩实验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(8)实验三金属（园轴）扭转试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．(17)引言一、工程力学实验的重要性：工程力学主要是研究工程实际问题中构件的强度、刚度和稳定性的学科。
工程力学实验指导
拉伸、压缩、扭转实验一．实验目的1．测定低碳钢拉伸时的屈服极限R eL ，强度极限R m ，断后伸长率A 11.3和断面收缩率Z ； 2．测定铸铁拉伸时的强度极限R m ；3．观察低碳钢拉伸过程中的各种现象（包括屈服、强化和颈缩等），并绘出拉伸曲线； 4．观察并比较低碳钢、铸铁压缩时的变形和破坏现象； 5．观察并比较低碳钢、铸铁扭转时的变形和破坏现象；6．熟悉试验机和其他有关仪器的使用。
二．实验仪器和设备1．CSS-44100电子万能材料试验机，见图1.1； 2．CSS-44300万能材料试验机； 3．ND-500C 电子扭转试验机； 4．游标卡尺及划线机；5．拉伸试件、压缩试件、扭转试件。
三．实验原理和方法1．拉伸实验原理和方法本实验是通过拉伸试验来确定低碳钢材料的拉伸力学性能R el 、R m 、A 11.3、Z 和铸铁材料的拉伸力学性能R m 。
试验试件采用按国标（GB6397-86）加工成的标准圆截面试件，如图1.2所示，取0010L dL 0 — 试件原始标距； d 0 — 试件原始直径 。
用CSS-44100电子万能试验机对试件加载，根据（GB228-2002）对试件进行测定。
试验时，利用CSS-44100电子万能试验机的计算机操作系统，输入有关参数，从计算机显示器上可观察到试件的整个拉伸过程。
对于低碳钢，有四个阶段（弹性、屈服、强化、颈缩阶段）。
屈服阶段（B ’-C ）常呈锯齿形，如图1.3所示。
上屈服点B ’受变形速度和试件形式等影响较大，而下屈服点B则图1.2 拉伸试件图1.1 电子万能材料试验机比较稳定，故工程中均以 B 点所对应的载荷作为材料的屈服载荷F s ，称为下屈服载荷F sl 。
过了屈服阶段，继续加载，曲线上升，直至到达D 点，达到最大载荷值F m ，工程中F m 即为强度极限R m 所对应的载荷。
过了D 点，拉伸曲线开始下降，这时可观察到试件在某一截面附近产生的局部变形，既有颈缩现象，直至E 点试件断裂。
工程力学实验指导书.pdf
三、使用人必须严格遵守仪器操作规程，在指导教师的指导进行操作 仪器设备，严禁擅自拆卸或改装仪器设备。发生故障、事故要立即报告， 不得隐瞒，否则一切后果由当事人承担。
四、 使用人如违反规定而损坏仪器设备或降低使用性能时，需在登记 表中做出明确记录并由当事人、指导教师及实验室管理员签字确认；同时 根据情节轻重给予批评或处分，情节严重者按照相关规定予以经济或者行 政处罚。
1.1.2 实验内容
1、观察电子万能试验机的结构，了解其简单工作原理； 2、使用电子万能试验机完成拉伸实验。
1.1.3 实验用设备仪器及材料
准备工作：电子万能试验机、标准试件、游标卡尺。
1.1.4 实验原理
1、拉伸实验原理 单向拉伸试验是在常温下以缓慢均匀的速度对专门制备的试件施加轴向载荷，在 试件加载过程中观测载荷与变形的关系，从而决定材料有关力学性能。通过拉伸试验 可以测定材料在单向拉应力作用下的弹性模量及屈服强度、抗拉强度、延伸率、截面 收缩率等指标。 2、低碳钢材料拉伸时的力学性能 根据低碳钢的应力-应变曲线的特点，对照其在实验过程中的变形特征，将其整个 拉伸过程依次分为弹性、屈服、强化和缩颈四个阶段。 （1）弹性阶段。该阶段的特点是试件的变形只有弹性变形，即在这个阶段上任一 点卸载，应力-应变曲线会严格沿着原曲线返回到 0 点，试件的变形全部消失。在应力 达到弹性阶段的最大应力值时称为弹性极限。 当应力超过弹性极限后，若再卸载，则试件的一部分变形随之消失，而另一部分 变形则不能消失。前者就是弹性变形，而后者称为塑性变形。 （2）屈服阶段。当应力超过弹性极限并增加到某一数值时，应力-应变曲线形成 一段近于水平的锯齿形曲线。再此阶段内，应力值再微小范围内上下流动，几乎没有 增加，而应变却增加的很快，这表明材料已暂时失去了抵抗变形的能力。这种现象称 为材料的屈服或流动。 （3）强化阶段。经过屈服阶段以后，由于塑性变形使材料内部的晶体结构得到了 调整，其抵抗变形的能力又有所回去。要使材料继续变形，就必须加大载荷使应力增 大，这种现象称为材料的强化。强化阶段的最高点所对应的应力值称为材料的强度极 限。 强度极限是材料所能承受的最大应力，因而也是衡量材料强度的又已重要指标。 （4）缩颈阶段。应力达到最大值以后，试件的变形集中于某一局部区域，其横截 面急剧缩小，形成瓶颈状，称为缩颈现象。由于缩颈部分横截面面积急剧缩小，使试 件继续伸长所需的拉力也随之迅速下降，直至试件被拉断。 试件拉断后，弹性变形消失，而塑性变形却残留下来。材料在外力作用下产生塑 性变形而不断裂的能力，称为材料的塑性。 伸长率是以百分比表示的试件单位长度的塑性变形量，即
工程力学实验指导
实验一拉伸实验拉伸实验是测定材料力学性能的最基本最重要的实验之一。
由本实验所测得的结果，可以说明材料在静拉伸下的一些性能，诸如材料对载荷的抵抗能力的变化规律、材料的弹性、塑性、强度等重要机械性能,这些性能是工程上合理地选用材料和进行强度计算的重要依据。
一、实验目的要求1) 测定低碳钢的流动极限、强度极限、延伸率、截面收缩率和铸铁的强度极限。
2) 观察低碳钢和铸铁在拉伸过程中表现的现象，绘出外力和变形间的关系曲线（LF ∆-曲线）。
3) 比较低碳钢和铸铁两种材料的拉伸性能和断口情况。
二、实验设备和仪器材料试验机、游标卡尺、两脚标规等三、拉伸试件金属材料拉伸实验常用的试件形状如图所示。
图中工作段长度称为标距,试件的拉伸变为了使实验测得的结果可以互相比较，试件必须按国家标准做成标准试件,即d l 5=或d l 10=。
对于一般板的材料拉伸实验，也应按国家标准做成矩形截面试件.其截面面积和试件标距关系为A l 3.11=或A l 65.5=,为标距段内的截面积.四、实验方法与步骤 1、低碳钢的拉伸实验：1) 试件的准备:在试件中段取标距d l 10=或d l 5=在标距两端用脚标规打上冲眼作为标志，用游标卡尺在试件标距范围内测量中间和两端三处直径（在每处的两个互相垂直的方向各测一次取其平均值）取最小值作为计算试件横截面面积用。
2) 试验机的准备;首先了解材料试验机的基本构造原理和操作方法,学习试验机的操作规程.根据低碳钢的强度极限及试件的横截面积，初步估计拉伸试件所需最大载荷，选择合适的测力度盘，并配置相应的摆锤，开动机器，将测力指针调到“零点",然后调整试验机下夹头位置,将试件夹装在夹头内。
3) 进行实验：试件夹紧后，给试件缓慢均匀加载,用试验机上自动绘图装置,绘出外力和变形的关系曲线（L F ∆-曲线）如图所示。
从图中可以看出，当载荷增加到点时，拉伸图上段是直线,表明此阶段内载荷与试件的变形成比例关系,即符合虎克定律的弹性变形范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程力学实验指导书（电测实验）能源工程学院二00九年三月力学实验规则及要求一、作好实验前的准备工作（1）按各次实验的预习要求，认真阅读实验指导复习有关理论知识，明确实验目的，掌握实验原理，了解实验的步骤和方法。
（2）对实验中所使用的仪器、实验装置等应了解其工作原理，以及操作注意事项。
（3）必须清楚地知道本次实验须记录的数据项目及其数据处理的方法。
二、严格遵守实验室的规章制度（1）课程规定的时间准时进入实验室。
保持实验室整洁、安静。
（2）未经许可，不得随意动用实验室内的机器、仪器等一切设备。
（3）作实验时，应严格按操作规程操作机器、仪器，如发生故障，应及时报告，不得擅自处理。
（4）实验结束后，应将所用机器、仪器擦拭干净，并恢复到正常状态。
三、认真做好实验（1）接受教师对预习情况的抽查、质疑，仔细听教师对实验内容的讲解。
（2）实验时，要严肃认真、相互配合，仔细地按实验步骤、方法逐步进行。
（3）实验过程中，要密切注意观察实验现象，记录好全部所需数据，并交指导老师审阅。
四、实验报告的一般要求实验报告是对所完成的实验结果整理成书面形式的综合资料。
通过实验报告的书写，培养学习者准确有效地用文字来表达实验结果。
因此，要求学习者在自己动手完成实验的基础上，用自己的语言扼要地叙述实验目的、原理、步骤和方法，所使用的设备仪器的名称与型号、数据计算、实验结果、问题讨论等内容，独立地写出实验报告，并做到字迹端正、绘图清晰、表格简明。
目录第一章绪论 (1)§1-1实验的内容 (1)§1-2试验方法和要求 (1)第二章实验设备及测试原理 (2)§2-1组合式材料力学多功能实验台 (2)§2-2电测法的基本原理 (3)第三章材料力学电测实验 (8)实验一材料弹性模量E的测定 (8)实验二纯弯曲梁横截面上正应力的分布规律实验......1 3 实验三薄壁圆筒在弯扭组合变形下主应力测定..............1 5 实验四偏心拉伸实验 (20)第一章绪论§1-1实验的内容实验教学作为材料力学课程的一个重要组成部分，对于提高学生实践能力、设计能力具有重要意义，电测实验具体包含以下两个方面内容：1、验证理论材料力学常将实际问题抽象为理想模型，再由科学假设推导出一般公式，如纯弯曲梁和纯扭转圆轴（或筒）等的分析都使用了平面假设。
用实验验证这些理论的正确性和适用范围，有助于加强学生对理论的理解和认识。
2、实验应力分析工程上许多实际构件的形状和受载情况，都十分复杂。
关于它们的强度问题，仅依靠理论计算，不易得到满意的结果。
近几十年来出现了用实验分析方法确定构件在受力情况下应力状态的学科。
它可用于研究固体力学的基本规律，为发展新理论提供论据，同时又是提高工程设计质量，进行失效分析的一种重要手段。
§1-2实验方法和要求材料力学实验过程中主要是测量作用在试件上的载荷和试件产生的变形，它们往往要同时测量，要求同组同学必须协同完成，因此，实验时应注意以下几方面：（一）实验前的准备工作要明确实验目的、原理和实验步骤，了解实验的方法、拟订加载方案，设计实验表格以备使用。
实验小组成员，应分工明确，分别有记录、测变形和测力者。
（二）进行实验未加载前，首先检查仪器安放是否稳定，按要求接好传感器和试件；接通电源后，力＆应变综合测试仪中拉压力和应变量是否调零；检查无误后即可进行实验，实验过程严格按照学生实验守则来完成。
（三）书写实验报告实验报告应当包括下列内容1.实验名称、实验日期、实验者及同组成员2.实验目的及装置3.使用的仪器设备4.实验原理及方法5.实验数据及其处理6.计算和实验结果分析第二章实验设备及测试原理§2-1组合式材料力学多功能实验台组合式材料力学多功能实验台是方便同学们自己动手作材料力学电测实验的设备，一个实验台可做七个以上电测实验，功能全面，操作简单。
一、构造及工作原理1、外形结构实验台为框架式结构，分前后两片架，其外形结构如图2-1。
前片架可做弯扭组合受力分析，材料弹性模量、泊松比测定，偏心拉伸实验，压杆稳定实验，悬臂梁实验、等强度梁实验；后片架可做纯弯曲梁正应力实验，电阻应变片灵敏系数标定，组合叠梁实验等。
前面后面图2-1 组合式材料力学多功能实验台外形结构图1.传感器；2.弯曲梁附件；3.弯曲梁；4.三点挠度仪；5.千分表（用户需另配）；6.悬臂梁附件；7.悬臂梁；8.扭转筒；9.扭转附件；10.加载机构；11.手轮；12.拉伸附件；13.拉伸试件；14.可调节底盘2、加载原理加载机构为内置式，采用蜗轮蜗杆及螺旋传动的原理，在不产生对轮齿破坏的情况下，对试件进行施力加载，该设计采用了两种省力机械机构组合在一起，将手轮的转动变成了螺旋千斤加载的直线运动，具有操作省力，加载稳定等特点。
3、工作机理实验台采用蜗杆和螺旋复合加载机构，通过传感器及过渡加载附件对试件进行施力加载，加载力大小经拉压力传感器由力＆应变综合参数测试仪的测力部分测出所施加的力值；各试件的受力变形，通过力＆应变综合参数测试仪的测试应变部分显示出来，该测试设备备有微机接口，所有数据可由计算机分析处理打印。
二、操作步骤1、将所作实验的试件通过有关附件连接到架体相应位置，连接拉压力传感器和加载件到加载机构上去。
2、连接传感器电缆线到仪器传感器输入插座，连接应变片导线到仪器的各个通道接口上去。
3、打开仪器电源，预热约20分钟左右，输入传感器量程及灵敏度和应变片灵敏系数（一般首次使用时已调好，如实验项目及传感器没有改变，可不必重新设置），在不加载的情况下将测力量和应变量调至零。
4、在初始值以上对各试件进行分级加载，转动手轮速度要均匀，记下各级力值和试件产生的应变值进行计算、分析和验证，如已与微机连接，则全部数据可由计算机进行简单的分析并打印。
三、注意事项1、每次实验最好先将试件摆放好，仪器接通电源，打开仪器预热约20分钟左右，讲完课再作实验。
2、各项实验不得超过规定的终载的最大拉压力。
3、加载机构作用行程为50mm，手轮转动快到行程末端时应缓慢转动，以免撞坏有关定位件。
4、所有实验进行完后，应释放加力机构，最好拆下试件，以免闲杂人员乱动损坏传感器和有关试件。
5、蜗杆加载机构每半年或定期加润滑机油，避免干磨损，缩短使用寿命。
§2-2 电测法的基本原理电测法的基本原理是用电阻应变片测定构件表面的线应变，再根据应变—应力关系确定构件表面应力状态的一种实验应力分析方法。
这种方法是将电阻应变片粘贴的被测构件表面，当构件变形时，电阻应变片的电阻值将发生相应的变化，然后通过电阻应变仪将此电阻变化转换成电压（或电流）的变化，再换算成应变值或者输出与此应变成正比的电压（或电流）的信号，由记录仪进行记录，就可得到所测定的应变或应力。
其原理框图如图2-2。
R 1 B R 2ACR 3 RU BDDE敏 感 元 件 测 量 仪 器光、电、机传感器 数据采集与处理图2-2 电测技术原理图电测法的优点：1．测量灵敏度和精度高。
其最小应变为1με（με—微应变，1με=10-6ε）。
在常温静态测量时，误差一般为1～3%；动态测量时，误差在3～5%范围内。
2．测量范围广。
可测±1～2×104με;力或重力的测量范围10-2～105N 等。
3．频率响应好。
可以测量从静态到数105Hz 动态应变。
4．轻便灵活。
在现场或野外等恶劣环境下均可进行测试。
5．能在高、低温或高压环境等特殊条件下进行测量。
6．便于与计算机联结进行数据采集与处理，易于实现数字化、自动化及无线电遥测。
电测法测量电路及其工作原理1、电桥基本特性通过电阻应变片可以将试件的应变转换成应变片的电阻变化，通常这种电阻变化很小。
测量电路的作用就是将电阻应变片感受到的电阻变化率△R/R 变换成电压（或电流）信号，再经过放大器将信号放大、输出。
测量电路有多种，惠斯登电路是最常用的电路，如图2－3。
设电桥各桥臂电阻分别为R 1、R 2、R 3、R 4，其中任一桥臂都可以是电阻应变片。
电桥的A 、C 为输入端接电源E ，B 、D 为输出端，输出电压为U BD 。
从ABC 半个电桥来看，A 、C 间的电压为E ，流经R 1的电流为()R R E I 211+=R 1两端的电压降为()R R E R R I U AB21111+==同理，R 3两端的电压降为()R R E R R I U AB43333+==图2－3被测物体电量欲测 量物理量力学量机械量生物参数电压电流数字量因此可得到电桥输出电压为()()()()()R R R R E R R R R R R E R R R E R U U U AD AB BD 43213241433211++-=+-+=-=由上式可知，当R R R R 3241= 或 R R R R 4321=时，输出电压U BD 为零，成为电桥平衡。
设电桥的四个桥臂与粘在构件上的四枚电阻应变片联接，当构件变形时，其电阻值的变化分别为：R 1+△R 1 、R 2+△R 2、R 3+△R 3 、R 4+△R 4 ，此时电桥的输出电压为()()()()()()R R R R R R R R R R R R R R R R U EBD ∆+∆+∆+∆∆∆∆∆+++++-++=4422113322441133 经整理、简化并略去高阶小量，可得()⎪⎪⎭⎫ ⎝⎛+--=∆∆∆∆+R R R R R R R R R R R R U EBD 4433221122121 当四个桥臂电阻值均相等时即:R 1＝R 2＝R 3＝R 4＝R ，且它们的灵敏系数均相同，则将关系式εK RR=∆带入上式，则有电桥输出电压为 ()εεεε43214433221144+-=⎪⎪⎭⎫ ⎝⎛+--=-∆∆∆∆EKE R R R R R R R R U BD （2－1） 由于电阻应变片是测量应变的专用仪器，电阻应变仪的输出电压U BD 是用应变值εd 直接显示的。
电阻应变仪有一个灵敏系数K 0，在测量应变时，只需将电阻应变仪的灵敏系数调节到与应变片的灵敏系数相等。
则εd =ε,即应变仪的读数应变εd 值不需进行修正，否则，需按下式进行修正εεK K d =0 （2－2） 则其输出电压为()εεεεεd BD EK EK U 444321=+-=-由此可得电阻应变仪的读数应变为εεεεε43214+-==-EKU BD d （2－3）式中ε1 、ε2、ε3、ε4 分别为R 1、R 2、R 3、R 4感受的应变值。
上式表明电桥的输出电压与各桥臂应变的代数和成正比。
应变ε的符号由变形方向决定，一般规定拉应变为正，压应变为负。
由上式可知，电桥具有以下基本特性：两相邻桥臂电阻所感受的应变ε代数值相减；而两相对桥臂电阻所感受的应变ε代数值相加。
