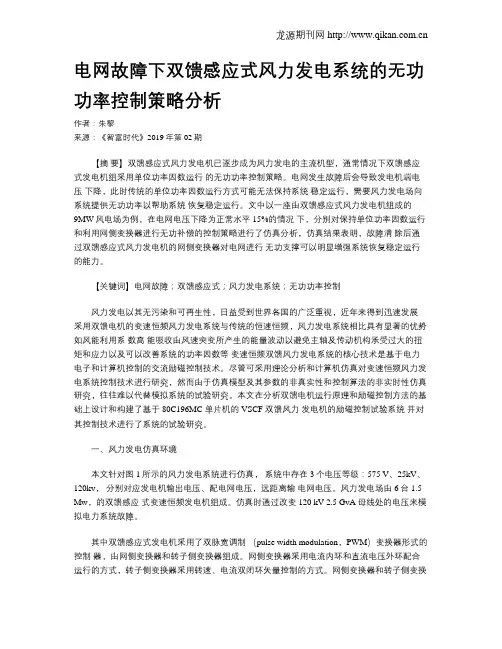

电网故障下双馈感应式风力发电系统的无功功率控制策略分析
电网故障下双馈感应式风力发电系统的无功功率控制策略分析作者:朱黎来源:《智富时代》2019年第02期【摘要】双馈感应式风力发电机已逐步成为风力发电的主流机型,通常情况下双馈感应式发电机组采用单位功率因数运行的无功功率控制策略。
电网发生故障后会导致发电机端电压下降,此时传统的单位功率因数运行方式可能无法保持系统稳定运行,需要风力发电场向系统提供无功功率以帮助系统恢复稳定运行。
文中以一座由双馈感应式风力发电机组成的9MW风电场为例,在电网电压下降为正常水平15%的情况下,分别对保持单位功率因数运行和利用网侧变换器进行无功补偿的控制策略进行了仿真分析,仿真结果表明,故障清除后通过双馈感应式风力发电机的网侧变换器对电网进行无功支撑可以明显增强系统恢复稳定运行的能力。
【关键词】电网故障;双馈感应式;风力发电系统;无功功率控制风力发电以其无污染和可再生性,日益受到世界各国的广泛重视,近年来得到迅速发展采用双馈电机的变速恒频风力发电系统与传统的恒速恒频,风力发电系统相比具有显著的优势如风能利用系数高能吸收由风速突变所产生的能量波动以避免主轴及传动机构承受过大的扭矩和应力以及可以改善系统的功率因数等变速恒频双馈风力发电系统的核心技术是基于电力电子和计算机控制的交流励磁控制技术。
尽管可采用理论分析和计算机仿真对变速恒频风力发电系统控制技术进行研究,然而由于仿真模型及其参数的非真实性和控制算法的非实时性仿真研究,往往难以代替模拟系统的试验研究。
本文在分析双馈电机运行原理和励磁控制方法的基础上设计和构建了基于 80C196MC 单片机的 VSCF 双馈风力发电机的励磁控制试验系统并对其控制技术进行了系统的试验研究。
一、风力发电仿真环境本文针对图1所示的风力发电系统进行仿真,系统中存在3个电压等级:575 V、25kV、120kv,分别对应发电机输出电压、配电网电压,远距离输电网电压。
风力发电场由6台1.5 Mw,的双馈感应式变速恒频发电机组成。
双馈风电场无功电压协调控制策略
双馈风电场无功电压协调控制策略摘要:针对风能随机变化的特性以及双馈风力发电机动态无功调节能力随有功功率的变动而存在的波动性,提出一种新型的无功电压控制策略。
该策略首先基于风功率预测数据对电容器进行投切控制,进而分析双馈风机的PQ关系曲线,并配合静止无功补偿器对风电场进行实时的功率调控,实现无功电压的控制。
该改进可显著提高并网点电压的合格率,减少电容器的投切次数。
实时风速扰动风电场系统的仿真结果验证了上述策略的正确性和有效性。
关键词:双馈感应发电机;协调控制;电容器投切;静止无功补偿器引言随着大规模风电的并网,风速的不确定性和波动性给电网的安全稳定运行和经济调度带来了一系列问题,无功电压问题就是其中最突出和最受关注的问题之一。
风电场并网点电压波动难以通过电容器或电抗器的投切得到有效平抑,文献[1]提出改善双馈风电场并网暂态电压稳定性的一般措施。
文献[2]研究了影响STATCOM电压调节器性能的诸多因素,在风电场升压站装设STATCOM能够增强双馈风电场的无功电压调节能力。
鉴于风电场的无功控制在保持电网电压稳定性,促进电网故障快速恢复具有重要作用。
因此,迫切需要深入研究双馈风电场的无功电压协调控制策略。
1无功电压协调控制策略的基本思路目前,双馈风电场的无功电压调控手段主要包括有载调压变压器、集中补偿电容器组、DFIG和动态无功补偿装置等。
并联电容器组和有载调压变压器(on-loadtapchanger,OLTC)等离散设备投切动作时限相对较长,只能实现阶跃性的分段控制,难以精确调节,可用于静态调控。
与之相比,DFIG以及SVC等动态设备具有快速调节能力,能迅速平抑风电场的无功电压波动,具有快速灵活的无功功率调节能力。
然而目前我国风电场中的DFIG通常情况下运行在恒功率因数方式下,导致其快速灵活的无功调节能力没有得到充分发挥。
所以,本文从双馈风电机组自身结构出发,研究其与无功补偿设备间的协调控制策略,同时可以保证风机运行的可靠性。

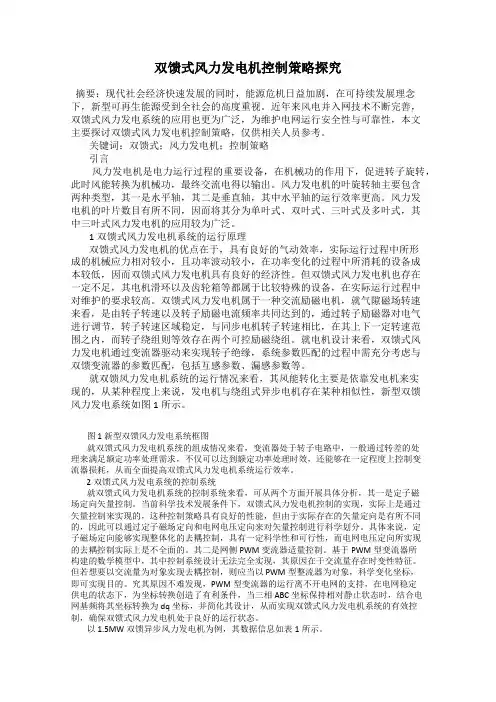

双馈式风力发电机控制策略探究
双馈式风力发电机控制策略探究摘要:现代社会经济快速发展的同时,能源危机日益加剧,在可持续发展理念下,新型可再生能源受到全社会的高度重视。
近年来风电并入网技术不断完善,双馈式风力发电系统的应用也更为广泛,为维护电网运行安全性与可靠性,本文主要探讨双馈式风力发电机控制策略,仅供相关人员参考。
关键词:双馈式;风力发电机;控制策略引言风力发电机是电力运行过程的重要设备,在机械功的作用下,促进转子旋转,此时风能转换为机械功,最终交流电得以输出。
风力发电机的叶旋转轴主要包含两种类型,其一是水平轴,其二是垂直轴,其中水平轴的运行效率更高。
风力发电机的叶片数目有所不同,因而将其分为单叶式、双叶式、三叶式及多叶式,其中三叶式风力发电机的应用较为广泛。
1双馈式风力发电机系统的运行原理双馈式风力发电机的优点在于,具有良好的气动效率,实际运行过程中所形成的机械应力相对较小,且功率波动较小,在功率变化的过程中所消耗的设备成本较低,因而双馈式风力发电机具有良好的经济性。
但双馈式风力发电机也存在一定不足,其电机滑环以及齿轮箱等都属于比较特殊的设备,在实际运行过程中对维护的要求较高。
双馈式风力发电机属于一种交流励磁电机,就气隙磁场转速来看,是由转子转速以及转子励磁电流频率共同达到的,通过转子励磁器对电气进行调节,转子转速区域稳定,与同步电机转子转速相比,在其上下一定转速范围之内,而转子绕组则等效存在两个可控励磁绕组。
就电机设计来看,双馈式风力发电机通过变流器驱动来实现转子绝缘,系统参数匹配的过程中需充分考虑与双馈变流器的参数匹配,包括互感参数、漏感参数等。
就双馈风力发电机系统的运行情况来看,其风能转化主要是依靠发电机来实现的,从某种程度上来说,发电机与绕组式异步电机存在某种相似性,新型双馈风力发电系统如图1所示。
图1 新型双馈风力发电系统框图就双馈式风力发电机系统的组成情况来看,变流器处于转子电路中,一般通过转差的处理来满足额定功率处理需求,不仅可以达到额定功率处理时效,还能够在一定程度上控制变流器损耗,从而全面提高双馈式风力发电机系统运行效率。

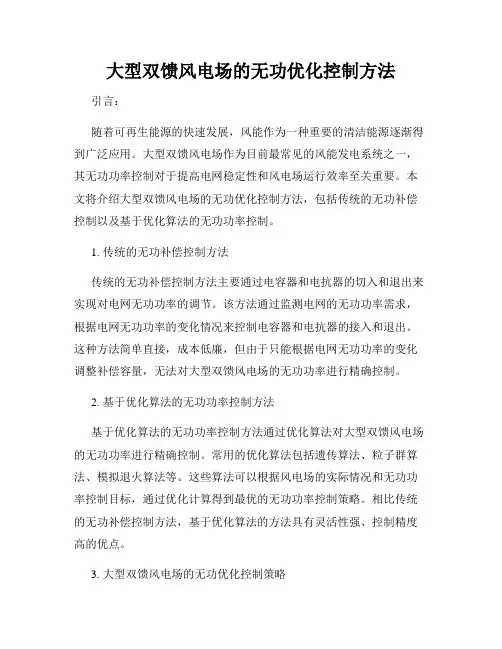

大型双馈风电场的无功优化控制方法
大型双馈风电场的无功优化控制方法引言:随着可再生能源的快速发展,风能作为一种重要的清洁能源逐渐得到广泛应用。
大型双馈风电场作为目前最常见的风能发电系统之一,其无功功率控制对于提高电网稳定性和风电场运行效率至关重要。
本文将介绍大型双馈风电场的无功优化控制方法,包括传统的无功补偿控制以及基于优化算法的无功功率控制。
1. 传统的无功补偿控制方法传统的无功补偿控制方法主要通过电容器和电抗器的切入和退出来实现对电网无功功率的调节。
该方法通过监测电网的无功功率需求,根据电网无功功率的变化情况来控制电容器和电抗器的接入和退出。
这种方法简单直接,成本低廉,但由于只能根据电网无功功率的变化调整补偿容量,无法对大型双馈风电场的无功功率进行精确控制。
2. 基于优化算法的无功功率控制方法基于优化算法的无功功率控制方法通过优化算法对大型双馈风电场的无功功率进行精确控制。
常用的优化算法包括遗传算法、粒子群算法、模拟退火算法等。
这些算法可以根据风电场的实际情况和无功功率控制目标,通过优化计算得到最优的无功功率控制策略。
相比传统的无功补偿控制方法,基于优化算法的方法具有灵活性强、控制精度高的优点。
3. 大型双馈风电场的无功优化控制策略在实际应用中,大型双馈风电场的无功优化控制方法需要结合风电场的运行情况和电网的需求进行选择。
一种常见的无功优化控制策略是基于功率因数的控制方法。
通过监测风电场的功率因数,根据电网的要求和风电场的实际情况,调整风电机组的功率因数来控制无功功率的输出。
当电网需要吸收无功功率时,风电机组可以提供无功功率;当电网需要注入无功功率时,风电机组可以吸收无功功率。
另一种无功优化控制策略是基于电压的控制方法。
通过监测电网的电压变化,根据电网的电压需求和风电场的实际情况,调整风电机组的无功功率来控制电网的电压稳定。
当电网电压过高时,风电机组可以吸收无功功率以减小电网电压;当电网电压过低时,风电机组可以注入无功功率以提高电网电压。
双馈风力发电机的控制策略分析
c o n t r o l s t r a t e g i e s t o c o n t r o l t h e r o t o r - s i d e c o n v e r t e g t h u s a c h i e v e s t h e d o u b l y - f e d m a c h i n e a c t i v e a n d
船 电技 术 1 控制技术
双馈风 力 发 电机 的控 制策 略分析
黄 晓 华 ,曹辉
( 大 连海事 大学轮 机工 程学 院 ,辽宁大 连 1 1 6 0 2 6 )
摘
要 :本 文研 究 了现如 今应 用较 多 的变 速恒 频双 馈 电机 发 电系 统 ,介绍 了其 原理 ,分析 了数学模 型 ,研
o ft h e t h e o r e t i c a l a n a l y s i s , w h i c h p r o ቤተ መጻሕፍቲ ባይዱ i d e s a t h e o r e t i c a l b a s i s f o r p r a c t i c a l r e s e a r c h . Ke y w o r d s : w i n d p o we r ; v a r i a b l e s p e e d c o n s t a n t f r e q u e n c y ; d o u b l y - f e d ma c h i n e
Ab s t r a c t :T h i s a r t i c l e d o e s s o me r e s e a r c h o n t h e v a r i a b l e s p e e d c o n s t a n t f r e q u e n c y d o u b l y - f e d ma c h i n e
浅谈双馈发电机的控制策略
1.1 矢量控制策略
矢量控制理论是由德国 F. Blaschke 等人于 1971 年提出来的,后来日本学 者将其应用于交流励磁控制,取到了良好的效果。 矢量控制可以在坐标变换的基础上, 简化电机内部各变量间的耦合关系, 简 化控制方案。三相交流电流通过对称三相绕组时产生一个旋转磁场, 通过改变交 流电流的幅值、频率、相位,可以改变旋转磁场磁的大小、转向、空间位置。从 物理上看, 该磁场矢量等效于一个单相直流可旋转线圈所产生的磁场。 也就是说, 静止的三相对称交流电流产生的磁场与旋转的直流电流产生的磁场是等效的。 在交流励磁发电机中, 共有七个基本矢量: 定子电压、 转子电压、 定子电流、 转子电流、定子绕组总磁链、转子绕组总磁链、气隙合成磁链。选择不同的矢量 定向,所得到的控制效果也不尽相同。 考虑到发电机在工频 50Hz 状态下运行时,定子绕组电阻可以忽略不计,并 且定子绕组总磁链、定子电压矢量间的相位差为 90 度 。因此,一般选取定子电 压矢量或定子绕组总磁链作为参考矢量方向,可使控制方案相对简单。
Te
3 n p Lm | s || r | sin sr 2 Ls Lr L2 m
其中, s 为定子磁链矢量, r 为转子磁链矢量, sr 为定子磁链矢量和转子 磁链矢量之间的夹角。 上式即为直接转矩控制在双馈发电机电磁转矩控制应用的理论依据。 不难看 出,在定子磁链矢量、转子磁链矢量的模值均保持不变的情况下,通过施加不同 的转子电压矢量, 使得转子磁链在期望的方向上改变, 即能够改变定转子磁链矢 量之间的夹角,实现对电磁转矩控制的目的。 磁链轨迹控制方法有两种,即德国 Depenbrock 的六边形方案,和日本 Takahashi 的圆形方案。六边形方案是直接转矩控制理论最早的磁链控制方法, 可降低功率器件的开关频率,但电流谐波、转矩脉动较大,多用于大功率场合。 感应电动机在三相对称正弦交流电供电时, 电机产生圆形旋转磁场, 电机的损耗、 转矩脉冲和噪声最小, 减小了对电网的谐波污染。 在中小功率的场合多采用圆形 方案。
双馈风力发电机控制策略
双馈风力发电机的电网适应性控制策略是通过调节发电机的转子电流和有功功率来实现的。根据电网频率和电压 的变化,可以计算出相应的控制量来适应电网的变化。
03 双馈风力发电机矢量控制策略
基于功率的矢量控制策略
最大风能追踪
通过调节发电机转子转速,使得 风力发电机在随风旋转过程中能 够持续获取最大风能,提高发电
最大风能捕获控制原理
最大风能捕获控制是通过调节发电机转子转速和桨距角,使 发电机运行在最优叶尖速比上,从而最大程度地捕获风能。
最大风能捕获控制策略
双馈风力发电机的最大风能捕获控制策略是通过调节发电机 的转子电流来实现的。根据风速和发电机转速,可以计算出 最优桨距角和最优转子电流。
最小损耗控制
最小损耗控制原理
率保持一致。
基于电网频率的适应性控制策略
频率调节
根据电网频率的变化,实时调节双馈风力发电机的功率输出,以 确保电网频率稳定。
功率平衡
在保持电网频率稳定的同时,实现双馈风力发电机与其他发电机 的功率平衡,以优化电力系统的运行效率。
动态响应
提高双馈风力发电机的动态响应能力,使其能够快速适应电网频 率的变化。
双馈风力发电机电网适应性控
06
制策略
基于电网同步的适应性控制策略
同步速恒定
01
保持双馈风力发电机在同步速恒定状态下的运行,以确保电网
频率稳定。
矢量控制
02
通过矢量控制方法,将双馈风力发电机与电网的相互作用降至
最低,以避免对电网的干扰。
电网频率监测
03
实时监测电网频率,确保双馈风力发电机发出的电力与电网频
02 双馈风力发电机控制策略基础
矢量控制原理
双馈风力发电系统无功功率的控制
K yw r s v r besedcntn- e un y( S F ; ideeg e eai A xi d; etr e od : ai l pe o s t rq ec V C ) w n nrygn rt n; C ect vco a - a f o e
c n r l;sa i r c m pe s to o to t tc va o n ain
0 引 言
随着 环境 污染 的 日益严重 和地球 能源 的 日益
双馈 风力发 电机 的并 网控 制 技术 和 定 子有 功 、 无 功控 制技 术 是 V C S F风 力 发 电 技 术 的难 点 和 关 键¨ 引。本文 在 阐述 变 速恒 频 风力 发 电机工 作 原 理 的基础 上 , 推导 了交 流励 磁 双馈 电机 的动 态模
紧缺 , 能作为 可再 生 绿 色能 源 越来 越 被 人们 重 风
视 , 力发 电技术成 为各 国学者 竞相研 究 的热 点 。 风
由于风能具 有 随机性 和间 歇性 的特 点 , 随着 风 力 发 电规 模 的不 断 扩大 , 入 电网 的风 电功率 不 断 注 增加 , 尤其 是无 功 功率 的变 化对 电网 安全 带来 了
Re c i e Po r Co r lf r W i a tv we nt o o nd Tur i e G e e a i n S se b n n r to y t m
双馈风电场无功电压协调控制策略_杨硕
DOI:10.7500/AEPS201211136双馈风电场无功电压协调控制策略杨 硕,王伟胜,刘 纯,黄越辉,许晓艳(中国电力科学研究院,北京市100192)摘要:针对大型风电场并网运行的电压稳定问题,研究了双馈风电场内多无功源在时间尺度上的动态响应配合和空间粒度上的物理分布特性,提出了一种综合考虑升压站集中动态无功补偿设备和双馈风电机组的无功电压协调控制策略。
该策略以在线实时监控数据为基础,采用基于过滤集合的原对偶内点法求解风电场无功电压多目标优化控制模型,能够在满足公共接入点电压控制指令的同时,使得集中动态补偿设备无功裕度更大,馈线上各风电机组的机端电压裕度更均衡。
对中国北方某风电场的仿真计算验证了所提控制策略的有效性。
关键词:双馈感应发电机;风电场;无功电压控制;多目标优化;内点法收稿日期:2012-11-15;修回日期:2013-03-28。
国家自然科学基金资助项目(51207145);国家高技术研究发展计划(863计划)资助项目(2011AA05A101);国家电网公司科技项目“风电集中接入弱端电网无功电压稳定控制策略研究”。
0 引言随着风电穿透功率的增加,风速的随机变化和系统运行方式的改变等扰动会引起风电接入地区局部电网的电压波动,影响电力系统的安全稳定运行[1-2]。
中国和世界许多国家的电网运营商都制定了风电并网技术导则[3-5],要求风电场在正常运行条件下能够调节公共接入点(point of commoncoupling,PCC)的无功功率和电压,平抑风速变化带来的电压波动,保证电网接入点的电压稳定。
考虑到双馈感应发电机(doubly-fed inductiongenerator,DFIG)的无功输出受变流器容量限制,通常在升压站装设动态无功补偿设备,例如静止无功补偿器(static var compensator,SVC)和静止同步补偿器(static synchronous compensator,STATCOM)等,以增强双馈风电场的无功电压调节能力。
双馈风力发电系统控制策略
双馈风力发电系统控制策略摘要:风力发电技术是我国新能源发电技术中的一种,随着现代化设备和技术的发展,它在世界各地得到了的广泛关注。
在实际运行中,风力发电基于自身的特点包括恒速恒频系统和变速恒频两大类。
文章中所提及的双馈风力发电系统采用的是双PWM背靠背交流器,可以对发电机发出的有功和无功功率加以调节。
但是,由于该项技术的运行关系到很多系统,运行复杂且难以控制。
因此,在运行过程中必须考量发电系统的多样性、时变性和强耦合性的特点,做好电压的调节与控制。
本文就基于双馈风力发电系统的实际使用情况,将其系统参与电网调节的能力作为参考目标,做好全面分析与研究,从而更好地发电。
关键词:双馈风力发电系统控制有效策略随着环境保护思想的日趋成熟,以及百姓生活质量的提高,我国对清洁能源的高效使用有了更深入的了解,风力发电作为其中的有效方法,能够改善能源结构、解决电力在偏远地区的使用问题,是新环境下人们关注的焦点。
近年来,我国的风力发电技术开始深入推广,世界上的很多地区都在纷纷投产使用大规模、大容量的风电场,可是由于气压、风力、温度、风速等方面的影响,输出的功率数值常常处于波动之中,如果达到一定的数值比例,甚至会产生负面的影响,造成电压闪变和频率不稳定的问题。
针对这样的现象,我国相关单位必须要做好双馈风力发电系统控制的研究工作,强化控制策略,从而防止出现风力发电问题,确保系统的正常运转。
一、双馈风力发电系统的概述随着技术的更新和设备的推广使用,双馈风力发电技术也发生了更改,传统的发电系统结构与新型的相比有很大的区别。
从发电机运行方式上进行考量,风力发电系统分为恒速恒频风力发电系统与变速恒频风力发电系统两大类。
目前,在设备中应用最广泛的主流机型是变速恒频风电机组,它的变频器容量小、造价低,可以实现变速恒频运行,优势非常明显。
双馈风力发电系统主要的构成部分则是风机系统和双馈发电系统,前者具有风能捕获和控制功率的功能,后者则能够将机械能转化为电能。
电网电压跌落时双馈感应风力发电系统无功功率控制策略
当电网电压大幅跌落时 , 这种控 制策
略会 导 致风 力发 电机进 入不 稳定 运 行状 态
2
d q 旋 转 坐 标 系 中 O !1 0 的
假定 D I F G 定 ∀ 转子三相 绕组对
数学棋 型
称 且 不考 虑 零轴 分量 , 则 在 两相 旋
大 , 风 力发电在电力 系统 中所 占份 比 例 越来 越 大 , 对 电 网的 影 响越 来 越 大 , 各国针对大型风 力发 电厂 制定严 格的并 网标准 一个显著 的特征就是
当电压跌落时 , 双 馈风力发电 系 统转子侧变流器会产生过 电流 , 同时
会在直流母线产生过 电压 严重的话 会击穿器件 , 引起风 电场的解列 本文首先分析双馈 风力发电机的 数学模型 , 建 立转子 侧变流器控制系 统 仿真模 型 , 在 此基础 上提出基于无 功 支持的控制策略 最后选取电网 电 压 跌落 至 巧% , 持续 时 间 为 lo o ms 进行仿真研究
l_ 3 U s 以 l夕 = 一一 一 ( ∃ 十 L 冠 r q )
%L#
日J r d
(6 )
L一 ( 2)
Z L ∀ &口∀
由式 ( ) 可 以设 计控 制系统 的功 率环 , 结 合 公式 (5 6 ) 可 以设 计基于 定子 电压定 向的矢量控 制 系统 , 转 子侧控 制框 图如图 1 所示 . 无功 支持控制策略 在电网电压稳定条件下 , 基于 P ∀ Q 解藕 双馈风 力发 电机 矢量控制策略 中 , 无功功率参考值 Q r ef = 0 理 论上 来说双 馈风 力发 电机 可 以输 出任意 功率 因数 的电能 , 而 发 电机输 出的 无功功率 可 以在定子 端减 少 电 网电压跌 落的幅 度 , 这就提 供 了一 种解 决低压 穿越 的思
基于双馈风电机组的风电场无功功率特性分析
基于双馈风电机组的风电场无功功率特性分析摘要:根据变速恒频风电机组的发电原理,建立了变速恒频双馈感应电机的稳态数学模型,在考虑转速控制的基础上,提出了计算无功功率极限的方法。
并结合风电场内无功损耗的特点,在考虑风机出力实时变化的情况下,提出无功补偿应以无功平衡和风电场电压变化为依据,最后结合工程实例,验证了所提方法的可行性。
关键词:风力发电;风电场;无功功率极限;无功损耗;无功补偿变速恒频双馈感应风电机组的数学模型双馈型风力发电机变速恒频发电原理双馈型变速恒频发电机是当今风力发电的主流机型,它是绕线式异步发电机的一种,其定子绕组直接接入工频电网,转子通过交—直—交双向变频器与电网相联接。
双馈发电机通过双向变频器对转子进行交流励磁。
发电机稳态模型双馈感应电机的稳态等值电路如图2所示变压器损耗:总之,对风机的两种运行方式进行分析后可以看出,由于实际中所选用的风力发电机是恒功率因数运行,随着风机出力的变化,风机发出的无功功率有时会大于风电场消耗的无功功率,有时会小于风电场消耗的无功功率,随着风机出力和系统运行方式而实时变动。
但需保证在运行时升压变高压侧母线功率因数不超出-0.98~+0.98的要求。
通过对此风电场分析可知:当风电场向系统送出的无功功率最大值为0.414Mvar时,风电场升压变高压侧母线功率因数为0.999;当风电场向系统吸收的无功功率最大值为9.860Mvar时,风电场升压变高压侧母线功率因数为0.981,皆可满足电网要求。
但即使在风机进相运行的时候,风电场出力的变化对升压变高压侧母线电压的影响也不会超出国标的限值,即该风电场不需要可快速投切的动态无功补偿装置进行调压,使用分组投切的电容器组来补偿风电场空载时的变压器和电缆损耗,即能满足电压和无功调节的需要。
在风电场空载情况下,风电场变压器的无功损耗为0.97Mvar,电缆线路的无功充电功率为0.11Mvar,此时风电场应补偿容性无功为0.86Mvar,在风电场加装1Mvar的电容器组即可满足不同运行方式下的并网要求。
双馈风电场无功功率阻尼控制策略
关键词 :电力系统 ; 双馈发电机 ; 低频振荡 ; 无功功率 ; 阻尼控制
D OI : 1 0 . 3 9 6 9 / j・ i s s n . 1 0 0 0- 3 8 8 6 . 2 0 1 5 . 0 3 . 0 1 7
[ 中图分类号 ]T M 3 1 5 [ 文献标志码 ]A [ 文章编号 ]1 0 0 0—3 8 8 6 ( 2 0 1 5 ) 0 3— 0 0 5 2— 0 3
陈 宏 文 。彭 静 ,胡 九 龙 ,兰 宇 ,李 鹏 ,谭 剑 中 (株 洲 供 电 公 司 ,湖 南 株 洲 4 1 2 0 0 0 )
摘
要 :基 于暂态能量 函数分析方法 , 提出双馈风 电场 的无功功率 附加阻尼控制策 略。以削减区域 间暂态振荡能量 为 目标 , 分析调 节 风电场输 出无功功率能抑制 电力系统低频振荡 的可行性 。基于常规 P S S控制方法 , 对风电场无功功率 阻尼控 制的效果进行 分 析。为进一步提高阻尼控 制效果 , 提出基于暂态能量 函数方法的双馈风 电场无功功率模糊 阻尼控制 策略。仿 真结果表 明基 于 模糊控制 的风 电场无功功率阻尼控制调节策略 比常规 P S S 控制策略能更好抑制低频 振荡 。
Re a c t i v e Po we r Da mp i n g Co n t r o I St r a t e g y f o r t h e DFI G Wi n d F a r m
C HEN Ho n g — we n,P E NG J i n g,HU J i u - l o n g ,L AN Yu,L I P e n g,T AN J i a n — z h o n g
( Z h u z h o u P o w e r S u p p l y C o . , Z h u z h o u H u n a n 4 1 2 0 0 0 ,C h i n a )
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双馈电机风电场无功功率分析及控制策略Reactive Power Analysis and Control of Doubly Fed Induction Generator Wind Farm哈尔滨工业大学电气工程系徐殿国,郎永强,张学广,马洪飞,Hadianmrei S.REmail: xudiang@摘要﹕提出一种双馈电机风力发电系统无功极限的计算方法,该方法以双馈电机风电系统的功率关系为基础,考虑了网侧变换器在其功率允许范围内的无功发生能力,系统动态无功极限为定子与网侧变换器的无功极限之和。
对双馈电机风电场在强电网无功调节中的应用进行了探讨,提出双馈电机风电场对当地用户进行就近无功补偿的策略,并给出相应的无功分配策略,包括风电场各风机之间以及单台风电机组定子和网侧变换器之间的无功分配原则。
双馈电机风电场在实现变速恒频优化运行的同时,充分发挥了风电机组和整个风电场的无功处理能力,使其参与所连电网的无功调节。
Abstract: A method is proposed to calculate the reactive power limit of DFIG (doubly fed induction generator) wind power generation system based on the power relationships of overall system. Considering the reactive power capacity of the grid side converter, total reactive power includes reactive power of both stator and the converter. Reactive power regulation application of DFIG wind farm in the grid has been studied. A reactive power compensation strategy for the local user using DFIG wind farm has been developed and the distribution algorithms of reactive power demand are given which includes that for distribution among DFIG wind power systems in the farm and that for distribution between stator and the grid side converter in one generation unit. With VSCF (variable speed and constant frequency) optimum operation of each generation unit, DFIG wind farm contributes to the reactive power regulation in the grid at its full reactive power capacity.关键词﹕风力发电;双馈电机;变速恒频;无功功率极限;无功补偿Keywords: wind power generation system; doubly fed induction generator; variable speed and constant frequency; reactive power limit; reactive power compensation1引言随着风电机组单机容量和风电场规模的增大,风力发电机与电网之间的相互影响越来越大。
为了保证并网后电网和风电机组的运行效率、安全性和稳定性,风电机组与电网之间的控制问题显得尤为重要[1]。
交流励磁双馈电机变速恒频风力发电技术是目前最有前景的风力发电技术之一,已成为国内、外该领域研究的热点。
此方案最大的优点是减小了功率变换器的容量,降低了成本[2-4],且可以实现有功、无功的独立灵活控制[5-8]。
通过控制电网中的无功功率可以对电网电压进行调整[9-10]。
由双馈电机风电机组组成的风电场作为重要的无功源,应该在稳定电网电压和补偿无功方面发挥应有的作用。
稳定电网电压的方法很多,通过控制中枢点的电压就是其中之一。
但要求可控无功功率较大,一般适合大型双馈电机风电场连接弱电网的情况。
当双馈电机风电场连接强电网时,由于其发出或吸收无功能力的限制,不能独立承担电网电压的调整。
为了发挥其无功功率的调节能力,可以使其参与所连电网的无功调节,缓解电网的无功压力。
利用双馈电机风电场发出或吸收无功功率可以对当地无功消耗用户起到就近补偿的作用。
通过对双馈电机风电场无功发生能力的分析,选择所连电网中某一节点进行无功控制,可以对该点之后连接的所有用户消耗的无功进行动态补偿。
2双馈电机风电场的功率分析2.1双馈电机风力发电系统的功率关系在双馈电机变速恒频风力发电方案中,定子直接接入电网,转子通过交—直—交(AC-DC-AC)变换器与电网相连。
交—直—交(AC-DC-AC)变换器由两个背靠背连接的电压型PWM变换器构成:靠近双馈电机转子一侧的称为转子侧变换器,靠近电网一侧的称为网侧变换器。
网侧变换器一般运行在高功率因数整流模式,为转子侧变换器提供恒定的直流母线电压;转子侧变换器通过控制转子电流电压,实现双馈电机的变速恒频运行。
双馈电机变速恒频风力发电系统功率关系如图1所示。
转子侧变换器r r图1 双馈电机变速恒频风力发电系统功率关系Fig. 1 Power relationships of DFIG variable speed constant frequency wind power system图中,P mec为风力机输入的机械功率;P s、Q s 为定子发出的有功功率和无功功率;P c、Q c为网侧变换器从电网输入的有功功率和无功功率;P g 、Q g 为双馈电机风电系统流入电网的有功功率和无功功率。
忽略电机定、转子绕组的损耗,双馈电机机械功率、定转子输出有功功率之间的关系为mec s r P P P =− (1)转子侧有功功率为定子侧有功功率的转差功率,则s mec /(1)P P s =− (2) r mec /(1)P sP s =− (3) 风力机输入的机械功率P mec 取决于风力机捕获风能的大小[1,8],与风力机转速控制规律有关。
目前变速恒频风电机组的转速控制规律通常是为了提高风力机的风能转化效率,更多的增加风力机的功率输出。
不同厂家对自己不同的产品有不同的功率风速曲线。
由式(3)可知输入的机械功率按转差率在定、转子之间分配。
忽略功率变换器的开关损耗和线路损耗,根据能量守恒原理,网侧变换器稳态时从电网输入的有功功率等于转子侧变换器输出到双馈电机转子的有功功率,即c r P P = (4)由式(3)可知转子侧有功功率的方向与转差率的符号有关,当转差率为正,双馈电机运行在亚同步状态,P r (P c )为正,即转子从电网吸收所需的转差功率;当转差率为负,双馈电机运行在超同步状态,转子通过变换器向电网发出转差功率;当转差率为零时,双馈电机处于同步运行状态,此时P r (P c )为零,转子侧变换器通过转子向双馈电机仅提供直流励磁[11]。
忽略系统损耗,根据图1所定义的功率流动方向,风电系统输入到电网的有功功率与风力机输入的机械功率相等,即g s c mec P P P P =−= (5) 根据双馈电机的数学模型可以推导出定、转子无功功率之间的关系为[12]22r 2r r 1s s s 3/2(3/2)Q L I s L I Q ωω=++ (6) 式中:I s 、I r 分别为定、转子电流的峰值;L s 、L r 分别为定、转子电感(漏感和励磁电感之和);ω1为定子电流角频率;ω2为转差角频率。
由式(6)可看出,双馈电机转子端输入的无功功率除提供给转子绕组外,还负责按一定比例(转差率)向定子绕组传递一部分无功。
无功的大小可理解为定子侧无功功率的转差无功。
因此转子无功功率实际是为了满足双馈电机励磁和定子侧无功功率的控制而由转子变换器提供的。
同时需要强调的是,由于转子变换器(AC-DC-AC)中直流环节的存在,两侧变换器之间只交换有功功率,无功功率Q c 和Q r 是互相解耦的。
根据图1所定义的功率流动的方向,风电机组系统输入到电网的无功功率为g s c Q Q Q =− (7) 双馈电机风电系统的功率分析有助于在系统设计中交流励磁变换器的容量选择:根据转子最大视在功率确定转子侧变换器的容量;根据转子侧最大有功功率确定网侧变换器的容量。
2.2 双馈电机风电场的功率关系设风电场共有n 台双馈电机风电机组,其中,第i 台风电系统向电网输送的有功功率和无功功率分别为P gi 、Q gi ,则整个风场的功率为各个风电系统功率之和。
风电场的有功功率为total g 1ni i P P ==∑ (8)无功功率为total g 1ni i Q Q ==∑ (9)3 双馈电机风电场无功功率极限的分析3.1 双馈电机风电系统的无功功率极限 3.1.1 双馈电机定子侧无功功率极限采用幅值不变的3/2坐标变换时,双馈电机定子端功率在电网电压定向同步dq 坐标系下的表达式为[13-14]s s s 3/2d P U i = (10) s s s 3/2q Q U i =− (11) 式中:U s 为定子电压峰值,并网之后等于电网电压,为一恒值;i s d 、i s q 为定子电流d 、q 轴分量。
忽略定子电阻上的压降,稳态时定子磁链落后定子电压90°且为恒值,电网电压定向同步dq 坐标系下,d 轴分量为零,q 轴分量为恒值(定子磁链的额定值),即s s s s 10/d q U ψψψω=⎧⎪⎨=−=−⎪⎩ 式中:s ψ为定子总磁链。
根据双馈电机的数学模型可以导出转子电流和定子功率之间的关系[15]:()r s s s m 2/3d i P L U L = (12)()()r s s s m s 1m 2/3/q i Q L U L U L ω=−− (13)式中:i rd 、i rq 为转子电流d 、q 轴分量。
双馈电机定子侧有功功率和无功功率运行范围受定、转子绕组和转子侧变换器的电流限制影响,但起主要作用的是转子侧变换器的电流限制[5]: 2222ss s s s r r max m s m s1m 22()()33L L UP Q i I L U L U L ω++=≤ (14)式中:i r 2= i r d 2+ i r q 2;I rmax 为转子侧变换器的电流最大值。
