RW12-12系列户外高压跌落式熔断器产品使用说明书河南亚丰电瓷电器有限公司1主要用途及适用范围熔断器是一种当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而开断电路的开关装置。

跌落式熔断器是动作后载熔件自动跌落,形成端口的熔断器。

RW、HRW、PRWG及HPRWG系列跌落式熔断器适用于交流50HZ系统电压10KV~35KV的电力系统中,用于输电线路和电力变压器的短路和过负荷保护。

2使用环境2.1环境温度:-40℃~+40℃;2.2相对湿度:日平均值不大于95%,月平均值不大于90%;2.3海拔高度不超过34m/s;2.5安装地点应无火灾、爆炸危险、化学腐蚀及剧烈震动。

3产品型号和名称□□□□□□□□额定电流:A其它标志:F-带有负荷开断装置B-带有避雷器额定电压:KV设计序号保护对象:T-保护变压器用M-保护电动机用C-保护电容器用P-保护电压互感器用安装场所:N-户内W-户外产品名称:R-瓷绝缘熔断器HR-复合绝缘熔断器结构特征:X-限流式P-喷射式例:HRW11-12/100 12KV系统用11型户外交流高压复合绝缘跌落式熔断器,额定电流为100A4产品结构及原理跌落式熔断器主要由绝缘支架和熔丝管两部分组成,绝缘支架两端安装静触头,熔丝管两端安装动触头,熔丝管由内层的消弧管和外层的酚醛纸管(或环氧玻璃布管)组成。

带负荷开断装置跌落式熔断器增加弹性辅助触头及灭弧室罩,用以分、合负载电流。

跌落式熔断器在正常运行时,熔丝管借助熔丝张紧,形成闭合位置。

当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,在管内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭,熔丝熔断后,下部动触头失去张力而下翻,锁紧机构释放熔丝管,熔丝管跌落,形成明显的开断位置。

带复合开端装置跌落式熔断器需要开断负荷时,绝缘杆拉开动触头,此时辅助触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩中消逝能量,同时灭护罩产生气体,在电流过零时,将电弧熄灭。

高压令克总是跳C相、还烧保险丝

高压令克总是跳C相、还烧保险丝

提问一:高压令克总是跳C相什么原因?还烧保险丝解答2:高压令克总是跳C相、还烧保险丝(熔丝熔断),不知“高压令克”是不是指“跌落式熔断器”(跌落保险);若是,所述“跳C相”(跌落式熔断器跌落断开)的原因、即是由于熔丝的熔断。

而熔丝熔断的原因,可能是该相电流过大、接触不良发热、熔丝不合适等,具体需看现场情况;其中,先要观察、排除是否电流过大、有无短路现象;且熔丝规格必须符合设定,不能加大。

提问一:配电房合闸一用电,变压器令克高压熔丝就熔断,请问是什么原故?解答2:电源输出电路负荷严重超限或短路是变压器掉保险的主要原因,需检查排除后再送电可解决,提问一:高压熔断器的熔断情况解答2:熔断器是最简单的保护电器,它用来保护电气设备免受过载和短路电流的损害;按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式,对于一些专用设备的高压熔断器应选专用系列;我们常说的保险丝就是熔断器类。

高压熔丝熔断的三种情况(1)因高压熔丝规格小,安装不当,机械强度不够而熔断,一般只断一相。

这种情况多半无明显的弧光痕迹。

更换高压熔丝即可恢复送电。

(2)变压器因内部故障而引起高压熔丝熔断,多为两相熔丝熔断。

遇此情况应查明原因方可恢复送电。

变压器内部故障时,常引起从油箱的大盖接缝处、注油孔等处喷油,打开注油孔盖闻一闻有无油烟味,根据油烟味情况来判断变压器是否已烧损,能否继续使用。

如无明显的表征,应查明原因后再投入运行。

(3)因远方短路或过载引起高压熔丝熔断。

由于熔丝熔断时间较长,加上高低压熔丝的配合原因,能够引起高低压熔丝同时熔断。

这种情况下,在熔管上及瓷托上留有弧光痕迹和熔丝的熔点。

处理时就用摇表测量变压器高低压对地及其之间的绝缘电阻,用欧姆表测量高低压绕组的导通及其直流电阻平衡情况。

无异状时,全部断开低压侧熔断器,更换高压熔丝送电,听变压器声音是否正常,测量二次电压是否平衡。

如无问题时,再对低压恢复送电。

方法1高压熔丝熔断如何处理。

跌落式参数

跌落式参数

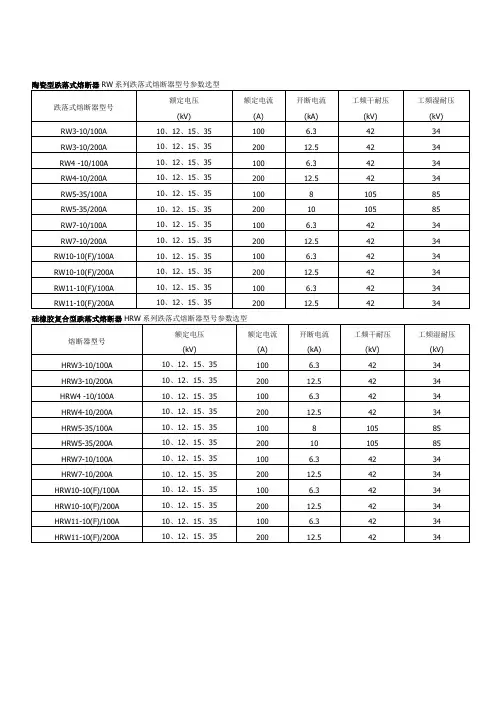

陶瓷型跌落式熔断器RW系列跌落式熔断器型号参数选型跌落式熔断器型号额定电压(kV)额定电流(A)开断电流(kA)工频干耐压(kV)工频湿耐压(kV)RW3-10/100A 10、12、15、35 100 6.3 42 34 RW3-10/200A 10、12、15、35 200 12.5 42 34 RW4 -10/100A 10、12、15、35 100 6.3 42 34 RW4-10/200A 10、12、15、35 200 12.5 42 34 RW5-35/100A 10、12、15、35 100 8 105 85 RW5-35/200A 10、12、15、35 200 10 105 85 RW7-10/100A 10、12、15、35 100 6.3 42 34 RW7-10/200A 10、12、15、35 200 12.5 42 34 RW10-10(F)/100A 10、12、15、35 100 6.3 42 34 RW10-10(F)/200A 10、12、15、35 200 12.5 42 34 RW11-10(F)/100A 10、12、15、35 100 6.3 42 34 RW11-10(F)/200A 10、12、15、35 200 12.5 42 34 硅橡胶复合型跌落式熔断器HRW系列跌落式熔断器型号参数选型熔断器型号额定电压(kV)额定电流(A)开断电流(kA)工频干耐压(kV)工频湿耐压(kV)HRW3-10/100A 10、12、15、35 100 6.3 42 34 HRW3-10/200A 10、12、15、35 200 12.5 42 34 HRW4 -10/100A 10、12、15、35 100 6.3 42 34 HRW4-10/200A 10、12、15、35 200 12.5 42 34 HRW5-35/100A 10、12、15、35 100 8 105 85 HRW5-35/200A 10、12、15、35 200 10 105 85 HRW7-10/100A 10、12、15、35 100 6.3 42 34 HRW7-10/200A 10、12、15、35 200 12.5 42 34 HRW10-10(F)/100A 10、12、15、35 100 6.3 42 34 HRW10-10(F)/200A 10、12、15、35 200 12.5 42 34 HRW11-10(F)/100A 10、12、15、35 100 6.3 42 34 HRW11-10(F)/200A 10、12、15、35 200 12.5 42 34型号Type额定电压Ratedvoltage(KV)额定电流Ratedcurrent(A)开断电流Breakingcurrent(A)冲击电压ImpulsevoRageBIL(KV)工频耐压Power-Frequencywithstandvoltage(KV)爬距Creepagedistance(mm)重量Weight(kg)外形尺寸Dimensions(CM)ZGR-10241008000150655401249×35 ZGR-1024200100001506554012×1424KV-27KV型号Type额定电压Ratedvoltage(KV)额定电流Ratedcurrent(A)开断电流Breakingcurrent(A)冲击电压ImpulsevoRageBIL(KV)工频耐压Power-Frequencywithstandvoltage(KV)爬距Creepagedistance(mm)重量Weight(kg)外形尺寸Dimensions(CM)ZGR-112410010,00015065540 4.551×34 ZGR-112420012,00015065540 4.5×11.5。

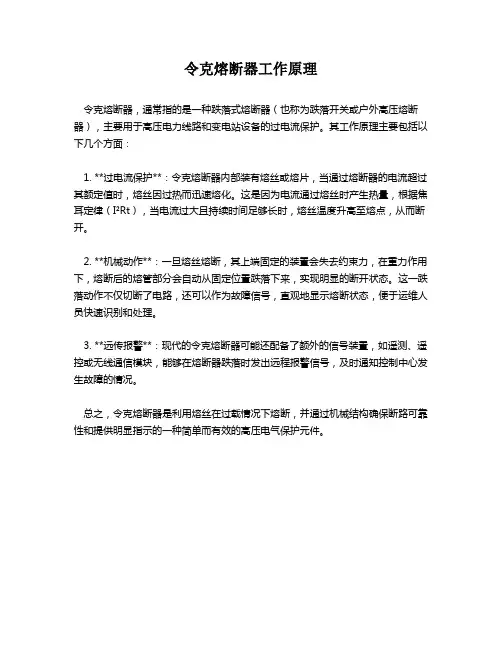

令克熔断器工作原理

令克熔断器工作原理

令克熔断器工作原理
令克熔断器,通常指的是一种跌落式熔断器(也称为跌落开关或户外高压熔断器),主要用于高压电力线路和变电站设备的过电流保护。

其工作原理主要包括以下几个方面:
1. **过电流保护**:令克熔断器内部装有熔丝或熔片,当通过熔断器的电流超过其额定值时,熔丝因过热而迅速熔化。

这是因为电流通过熔丝时产生热量,根据焦耳定律(I²Rt),当电流过大且持续时间足够长时,熔丝温度升高至熔点,从而断开。

2. **机械动作**:一旦熔丝熔断,其上端固定的装置会失去约束力,在重力作用下,熔断后的熔管部分会自动从固定位置跌落下来,实现明显的断开状态。

这一跌落动作不仅切断了电路,还可以作为故障信号,直观地显示熔断状态,便于运维人员快速识别和处理。

3. **远传报警**:现代的令克熔断器可能还配备了额外的信号装置,如遥测、遥控或无线通信模块,能够在熔断器跌落时发出远程报警信号,及时通知控制中心发生故障的情况。

总之,令克熔断器是利用熔丝在过载情况下熔断,并通过机械结构确保断路可靠性和提供明显指示的一种简单而有效的高压电气保护元件。

跌落式熔断器使用说明书

跌落式熔断器使用说明书

1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kv-35kV-66kv配电线路分支线上,可缩小停电范围,因其有一个明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感。

安装在配电变压器上,可以作为配电变压器的主保护,所以,在配电线路和配电变压器中得到了普及。

2.正常使用条件2.1环境温度:不高于+40℃,不低于-40℃;2.2海拔高度:不超过1000m;(高海拔型不超过3000m);2.3电源频率:50±2Hz;2.4地震烈度:7度以下2.5最大风速:35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。

正常工作时,熔丝使熔管上的活动关节锁紧,熔管在上触头的压力下处于合闸状态。

故障时,熔丝熔断,在熔管内产生电弧,熔管内衬的消弧管在电弧作用下分解出大量气体,在电流过零时产生强烈的去游离作用而熄灭电弧。

由于熔丝熔断,因而活动关节释放使熔管下垂,在上、下触头的弹力和熔管自重的作用下迅速跌落,形成明显的断开间隙。

4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。

若超越上限,则可能因电流过大,产气过多而使熔管爆炸;若低于下限,则有可能因电流过小,产气不足而无法熄灭电弧。

因此,在选择跌落式熔断器的额定容量时,既要考虑其上限开断电流与安装地点的最大短路电流相匹配,还要重视其下限开断容量与安装地点的最小短路电流的关系。

考虑到跌落式高压熔断器作为配电变压器内部故障的主保护,保护范围从低压熔断器变压器侧到高压熔断器变压器侧,而且又作为低压熔断器的后备保护,应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

跌落式熔断器登杆拉合作业方法与安全注意事项

跌落式熔断器登杆拉合作业方法与安全注意事项

跌落式熔断器登杆拉合作业方法与安全注意事项摘要:安全生产是各个公司工作的重中之重,学习规范的跌落式熔断器登杆拉合作业方法,牢记相关安全注意事项,有利于保护作业人员人身安全,也有利于正常开展安全生产工作。

关键词:跌落式熔断器;作业方法;安全注意事项引言跌落式熔断器作为10kV配电网重要组成部分,经受着频繁的分合操作任务。

作业人员需了解跌落式熔断器的作用和运作原理,在作业前准备齐全安全工器具,规范作业过程,明确安全注意事项。

1.跌落式熔断器介绍跌落式熔断器具有经济性、便于调换、便于巡视等特点广泛应用于10kV配电网分支线路处、高压用户进线处、变压器高压侧等处。

当发生线路故障时,跌落式熔断器故障相会跌落形成明显故障指示,便于巡线人员判断故障类型和故障地点[1]。

跌落式熔断器由底座、熔丝元件和熔丝管组成。

底座由上(下)接线端子、上(下)静触头和安装架构成[2]。

熔丝管上带有操作环、弹簧、铜螺帽、转动轴等部件。

当线路过载或短路时,熔丝元件自身发热使得熔体熔断,熔丝管上的活动机关被释放,熔丝管借助自身重量跌落并悬挂在底座上,形成明显的隔离断开点[3]。

现场巡视人员根据跌落式熔断器的分合情况初步判断故障类型,为故障抢修排查节约时间。

作业涉及安全工器具1.脚扣 2.安全带 3.安全帽 4.围栏 5.红白带 6.标识牌 7.令克棒8.防雨罩(雨天时使用)9.雨披(雨天时使用)10.护目镜 11.绝缘鞋 12.专用吊绳三.作业方法1.登杆前检查工作环境是否适宜工作,在作业现场布置红白带、围栏并悬挂标示牌防止外人进入工作区域。

核对杆号与操作票内容无误。

2.作业人员对安全带、固定安全带的绳索、脚扣等工器具进行外观检查,所使用安全工器具应有合格的安全检验标签且在使用期限内。

3.请求调度发令执行工作,唱票复诵确保调度操作内容、操作票编号一致。

4.工作负责人或工作监护人现场召开站班会,宣布工作内容,布置具体工作安排,在操作票上记录调度发令人、现场工作发令人和作业人员的姓名,记录工作开始时间。

RW7-10户外跌落式熔断器使用说明书

RW7-10户外跌落式熔断器使用说明书

RW7-10型户外跌落式熔断器一、用途RW7-10型户外跌落式熔断器适用于交流50Hz,额定电压为10kV的电力系统中作输电线路及电力变压器短路和过载保护。

二、适用范围1. 产品基本使用条件:(1) 海拔高度:普通型不超过1000m,高原型不超过4000m;(2) 环境温度不高于+40℃,不低于-40℃。

2. 产品不适用于下述场所:(1) 有燃烧或爆炸危险场所; (2) 有剧烈震动或冲击场所;(3) 有导电、化学气体作用及严重赃污、盐雾地区。

三、动作原理及结构特征结构如图15-1所示,它由绝缘支架和熔丝管两部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝管两端。

产品运行时,系串联在线路中,正常工作时,当熔丝张紧后,使熔丝管上、下的活动关节锁紧,故熔丝管能在静触头的压力下处于合闸位置。

当系统发生故障,故障电流使熔丝迅速熔断,并形成电弧,熔丝管内衬的消弧管受电弧的灼热作用而分解出大量气体,使管内形成很高压力,并沿管道形成强烈纵吹,使电弧迅速拉长,在电流过零时,由于强烈去游离作用而熄灭。

熔丝熔断后,上、下部动触头失去张力而下翻,使锁紧机构释放,熔丝管在触头弹力和熔丝管自身重量的作用下,回转跌落,形成明显可见的隔离间隙。

本产品特点:1. 50A及100A等级熔断器采用统一的绝缘支架,在运行条件变动时只需用勾棒更换不同的熔丝管即可,不必停电上杆更换熔断器绝缘支架。

2. 熔丝管系用钢纸管-环氧玻璃布复合管制成,在制造时直接将环氧玻璃布卷绕在钢纸管上故有较高机械强度并具有较高开断容量和多次开断能力,或免除运行人员在熔断器动作一次后即更换消弧管的麻烦手续。

3. 瓷件与静触头支架采用机械卡装,与水泥胶装比较,具有机械强度高,不会发生瓷件胶装处断裂事故。

4. 零件全用冲压件,互换性强,便于生产维修。

四、技术标准本产品符合JB/DQ2139“10~35kV户外交流高压跌落式熔断器暂行技术条件”。

订货须知订货时必须在合同中说明以下各项:1. 熔断器型号及工厂代号,额定电压、额定电流、额定开断容量、数量等。

跌落式熔断器详细参数

跌落式熔断器详细参数

乐清市西高电器跌落式熔断器作用跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

跌落式熔断器安装在10kV配电线路分支线上,可缩小停电范围,因其有一个明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感。

安装在配电变压器上,可以作为配电变压器的主保护,所以,在10kV配电线路和配电变压器中得到了普及。

落式熔断器常用型号器RW12-15,RXWO,RW12-12,RW11-10,RW10-10F,RW7-10,RW5-35,RW4-10,RW3-10,PRWG2-35 ,PRWG1-10F,HY5WS,HRW12-12,HRW11-10,HRW10-10F,HRW7-10,HRW5-35,HPRWG2-35 跌落式熔断器安装操作(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力),否则容易引起触头发热。

(2) 熔断器安装在横担(构架)上应牢固可靠,不能有任何的晃动或摇晃现象。

(3) 熔管应有向下25°±2°的倾角,以利熔体熔断时熔管能依靠自身重量迅速跌落。

(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上,若安装在配电变压器上方,应与配变的最外轮廓边界保持0.5m以上的水平距离,以防万一熔管掉落引发其他事故。

(5) 熔管的长度应调整适中,要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上,以免在运行中发生自行跌落的误动作,熔管亦不可顶死鸭嘴,以防止熔体熔断后熔管不能及时跌落。

(6) 所使用的熔体必须是正规厂家的标准产品,并具有一定的机械强度,一般要求熔体最少能承受147N以上的拉力。

(7) 10kV跌落式熔断器安装在户外,要求相间距离大于70cm。

一般情况下不允许带负荷操作跌落式熔断器,只允许其操作空载设备(线路)。

10kv线路单相电压互感器用柱上跌落式熔断器参数

10kv线路单相电压互感器用柱上跌落式熔断器参数

10kv线路单相电压互感器用柱上跌落式熔断器参数单相电压互感器是一种常用的电力系统中的测量设备,用于测量和监测电力系统中的电压。

柱上跌落式熔断器作为一种常见的保护装置,可在电力系统中起到保护作用。

本文将介绍10kv线路单相电压互感器用柱上跌落式熔断器的参数。

首先,柱上跌落式熔断器的额定电流是指在正常运行条件下,可连续承受的电流大小。

对于10kv线路的单相电压互感器,其额定电流通常为几十安培(A),具体数值根据线路的负荷情况和系统设计来确定。

其次,柱上跌落式熔断器的额定电压是指该设备能够正常工作的电压范围。

对于10kv线路的单相电压互感器用熔断器,其额定电压通常为10千伏(kv)。

此外,柱上跌落式熔断器还有许多其他参数需要考虑,如额定断电容量、熔丝材料和熔化时间等。

额定断电容量是指柱上跌落式熔断器能够承受的最大电能,通常以千瓦(kW)为单位。

该参数决定了熔断器能否在故障发生时迅速切断电路,以保护设备和人员的安全。

熔丝材料是指柱上跌落式熔断器中用来熔化的材料,常见的有铅、锡、铝等。

不同的材料有不同的熔化温度和导电性能,选择合适的熔丝材料可以确保熔断器在发生故障时能够正常工作。

熔化时间是指柱上跌落式熔断器在发生故障时熔丝熔化所需的时间。

熔化时间的长短决定了熔断器断开电路的速度,过长的熔化时间可能导致故障扩大,而过短的熔化时间则可能导致误断。

此外,柱上跌落式熔断器还有一些其他的参数,如外形尺寸、安装方式和防护等级等。

外形尺寸和安装方式决定了熔断器在电力系统中的安装位置和空间要求,而防护等级则决定了熔断器的防护能力,例如防水、防尘和防腐蚀等。

总之,柱上跌落式熔断器对于10kv线路的单相电压互感器起到了重要的保护作用。

在选择熔断器时需要考虑其额定电流、额定电压、额定断电容量、熔丝材料和熔化时间等参数,以确保熔断器能够在电力系统中可靠工作,保护设备和人员的安全。

跌落式熔断器的选型和型号参数

跌落式熔断器的选型和型号参数

跌落式熔断器的选型和型号参数
适用环境:
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境,年度温差变比在±40℃以内的户外场所。

其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。

熔断器具的额定电流应大于或等于熔体的额定电流。

而熔体的额定电流可选为额定负荷电流的1.5~2倍。

此外,应按被保护系统三相短路容量,对所选定的熔断器进行校核。

保证被保护系统三相短路容量小于熔断器额定断开容量的上限,但必须大于额定断开容量的下限。

若熔断器的额定断开容量(一般是指其上限)过大,很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限,造成在熔体熔断时难以灭弧,最终引起熔管烧毁,爆炸等事故。

一些供电单位仍处于农网改造高峰,在选用该类熔断器时,必须严把产品质量关,保护合格的设备入网,同时要注意到它的额定断开容量上限值和下限值。

硅橡胶复合型跌落式熔断器HRW系列跌落式熔断器型号参。

高压令克三相合闸顺序1

高压令克三相合闸顺序1

高压令克三相合闸顺序蔡锐锋专业笔记今天 06:18
操作高压令克的顺序:
①停电操作时,应先拉中间相,后拉两边相。

送电时则先合两边相,后合中间相。

停电时先拉中相的原因主要是考虑到中相切断时的电流要小于边相(电路一部分负荷转由两相承担),因而电弧小,对两边相无危险。

操作第二相(边相)跌落式熔断器时,电流较大,而此时中相已拉开,另两个跌落式熔断器相距较远,可防止电弧拉长造成相间短路。

②遇到大风时,要按先拉中间相,再拉背风相,最后拉迎风相的顺序进行停电。

送电时则先合迎风相,再合背风相,最后合中间
相,这样可以防止风吹电弧造成短路。

(5)在雨天或雪天里,一般不要操作跌落式熔断器。

不得不操作时,应使用有防雨罩的绝缘杆。

雷电时则严禁操作跌落式熔断器和更换熔丝。

(6)操作时如发现疑问或发生异常故障,均应停止操作,待问题查清后,方可继续进行操作。

停止操作的目的是不允许在有疑问的情况下盲目进行操作。

故障比较明显,一般均应停止操作。

设备异常,当变压器出现严重故障的征兆(声音异常、喷油等),设备异常响声、异常光亮(火花)、指示仪表或继电器异常指示、闻到异常气味等等,遇到这些情况,均应停止对高压跌落式熔断器进行操作,查找原因。

德力西电气HR系列熔断器式隔离开关

德力西电气HR系列熔断器式隔离开关
构式
BX BX:旋转操作
机构 缺省:普通手柄
Z Z:左面操作
缺省:右面 操作
2:正面中央杠杆传动机 构式,前检修 3:侧面操作手柄式 4:无面板正面侧方传动
机构式,前检修
86
Delixi Electric
600 320 265 280 170 90 104 43 206 7
HR3/34熔断器式隔离开关的外形及安装尺寸
HR3/34系列熔断器式隔离开关的外形及安装尺寸 规格 A B C D F* H Φ 200 270 205 230 170 87 53 7 400 290 225 250 170 87 53 7 600 320 265 280 170 104 43 7
Delixi Electric
85
HR 系列熔断器式隔离开关
选型指南
产品型号 电流 极数 熔断体与辅助开关组合型式
HR6 HR17 HR6
160 160: 160A 200: 200A ...
3 3: 3极
YD YD: 带熔断体,不带辅助开关 YL: 带熔断体带辅助开关
产品型号
电流
极数
辅助开关型式
HR3 AC21-B AC-23B 100 200 315 400 200 400 600 380
电流规格 A
电压 认证标准 认证证书
பைடு நூலகம்
V 400、690 690 GB 14048.3 CCC
380、660 380
380、660 660
IEC 60947
外形及安装尺寸

单位:mm
HR17-160熔断器式隔离开关的外形及安装尺寸

HR17-250、400、630熔断器式隔离开关的外形及安装尺寸

RW型高压熔断器

RW型高压熔断器

跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。

它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

安装在配电线路分支上,可缩小停电范围。

因其有一个明显的断开点,具有了隔离开关的功能。

带拉负荷的跌落式熔断器,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。

PRW-12kV型跌落式熔断器PRWG1-10kV系列跌落式熔断器PRWG2-35kV系列跌落式熔断器HRW3-10kV系列跌落式熔断器RW3-12耐污型户外交流高压跌落式熔断器RW4系列跌落式熔断器作短路保护。

熔断器是由绝缘子、接触导电系统及熔断丝管等部分组成。

正常工作时,熔丝使熔丝管上的活动关节锁紧,故熔丝管能处于合闸位置。

当短路电流使熔丝熔断时,在熔丝管内产生电弧,熔丝管内的消弧管在电弧的作用下,产生大量气体,当短路电流过零时,产生强烈的去游离作用,使电弧熄灭,继而活动关节释放,熔丝管在上、下静触头的推力和自身重量的作用下,迅速跌落,形成明显的隔离间隙。

PRW4-12/100型喷射式熔断器RW5-35kV系列跌落式熔断器HRW5-35kV系列跌落式熔断器RW6G-60型户外高压跌落式熔断器RW6G-60型户外高压跌落式熔断器,适用于60kV、50Hz的输电线路和变压器的短路保护与过负荷保护,在一定条件下可以切合空载变压器、空载线路及小负荷电流。

RW7-10系列跌落式熔断器RW8系列跌落式熔断器RW8-10X/100-12.5型熔断器适用于交流10KV的配电线路和配电变压器的过载和短路保护,尤其适合油田使用。

熔断器采用双断开与接触的内插式结构,有效地解决了接合操作过程中的弧光短路,将悬标与熔丝结合,更换方便,且将顶盖密封,提高了抗风、沙、雨、雪的能力,完全消除恶劣气候的影响下,熔断跌落断开的现象。

HRW10-10FkV系列跌落式熔断器RW10-10F系列跌落式熔断器RW10-10F、RM10-10F(M)型熔断器适用于交流10千伏的配电线路和配电变压器的过载和短路保护以分合额定荷电流之用,RW10-10F型为一型产品,其泄漏比距为2.2。

高压10KV跌落保险的选择使用及维护原则

高压10KV跌落保险的选择使用及维护原则

高压10KV跌落保险的选择使用及维护原则1、般情况下不允许带负荷操作跌落式开关,只允许其操作空载设备(线路)。

但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作:(1) 操作时由两人进行(一人监护,一人操作),但必须戴经试验合格的绝缘手套,穿绝缘靴、戴护目眼镜,使用电压等级相匹配的合格绝缘棒操作,在雷电或者大雨的气候下禁止操作。

(2) 在拉闸操作时,一般规定为先拉断中间相,再拉背风的边相,最后拉断迎风的边相。

这是因为配电变压器由三相运行改为两相运行,拉断中间相时所产生的电弧火花最小,不致造成相间短路。

其次是拉断背风边相,因为中间相已被拉开,背风边相与迎风边相的距离增加了一倍,即使有过电压产生,造成相间短路的可能性也很小。

最后拉断迎风边相时,仅有对地的电容电流,产生的电火花则已很轻微。

(3) 合闸的时候操作顺序拉闸时相反,先合迎风边相,再合背风的边相,最后合上中间相。

先拉中间相,再拉上风口相(无风时左相),最后断开下风口相(无风时右相)2、变压器跌落保险高压熔丝的选择变压器熔丝选择,应按熔丝的安一秒特性曲线选定。

如无特性曲线可按以下规定选用:(1)一次熔丝的额定电流按变压器额定电流的倍数选定,10—100kV.A变压器为1—3倍,100kV.A以上变压器为1.5—2倍。

(2)多台变压器共用一组熔丝时,其熔丝的额定电流按各变压器额定电流之和的1.0—1.5倍选用。

(3)二次熔丝的额定电流按变压器二次额定电流选用。

(4)单台电动机的专用变压器,考虑起动电流的影响,二次熔丝额定电流可按变压器额定电流的1.3倍选用。

(5)熔丝的选定应考虑上下级保护的配合。

3、跌落保险器的故障分析目前,10kV配电线路上使用的跌落保险器的故障十分普遍,应引起充分重视并采取必要措施。

跌落保险器是配电线路中的重要设备之一,安装在配电线路变压器的一次侧,既有保护线路和变压器的作用,也有拉合变压器的作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

HRW7-10KV户外跌落式熔断器
一、概述
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。

它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。

跌落式熔断器由绝缘支架和熔丝管二部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝管两端,熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。

拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩,用以分,合负荷电流。

跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。

当系统发生故障时,故障电流时熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使馆内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。

熔丝熔断后,下部动触头失去张力二下翻,锁紧机械,释放熔丝管,熔丝管跌落,形成明显的开断位置。

当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静动触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。

二、用途
户外高压熔断器适用于35kv及以下电压频率50Hz电力系统中,作输电线路、电力变压器过载和短路保护,分合额定负荷电流只用,机械寿命≥2000次。

三、使用条件
1.适用于环境温度上限40℃,下限-30℃之内。

2.海拔不超过1000m,风速不大于35m/s
3.熔断器不适用于下述场所
3.1有燃料或爆炸危险的场所。

3.2有剧烈震动或冲击的场所。

3.3有异电化学气体作用及严重空气污秽,烟雾地区。

四、结构简介
熔断器是由基座和消弧装置两大部分组成,灭弧管下端装有可能转动的弹簧支架,始终使熔丝处于紧张状态,以保证灭弧管在合闸位置的自锁,线路与变压器过载或短路中,熔丝熔断,熔丝迅速从灭弧管中抽出,灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

五、型号说明
型号额定电
压kv
额定电
流A
开断电
流kA
冲击电压
BIL
工频耐
压kv
爬距
mm
重量
KG
包装尺寸组装
cm
HRW712
100 6.312545380 4.5
49*25*12
HRW71210012.512545380 4.7七、外形及安装尺寸
编号No.部件名称编号No.部件名称1背板7上触头2长螺杆8附属钩3安装支架9操作环4瓷件(或陶瓷绝缘子)10熔丝管5接线座11套环接头6上支座12下支座。
